初中数学华东师大版（2024）七年级上册（2024）由立体图形到视图说课课件ppt

这是一份初中数学华东师大版（2024）七年级上册（2024）由立体图形到视图说课课件ppt，共29页。PPT课件主要包含了主视图，左视图，俯视图，探究新知，俯视图长对正，画图原则，左视图高平齐，左视图宽相等，随堂练习等内容，欢迎下载使用。

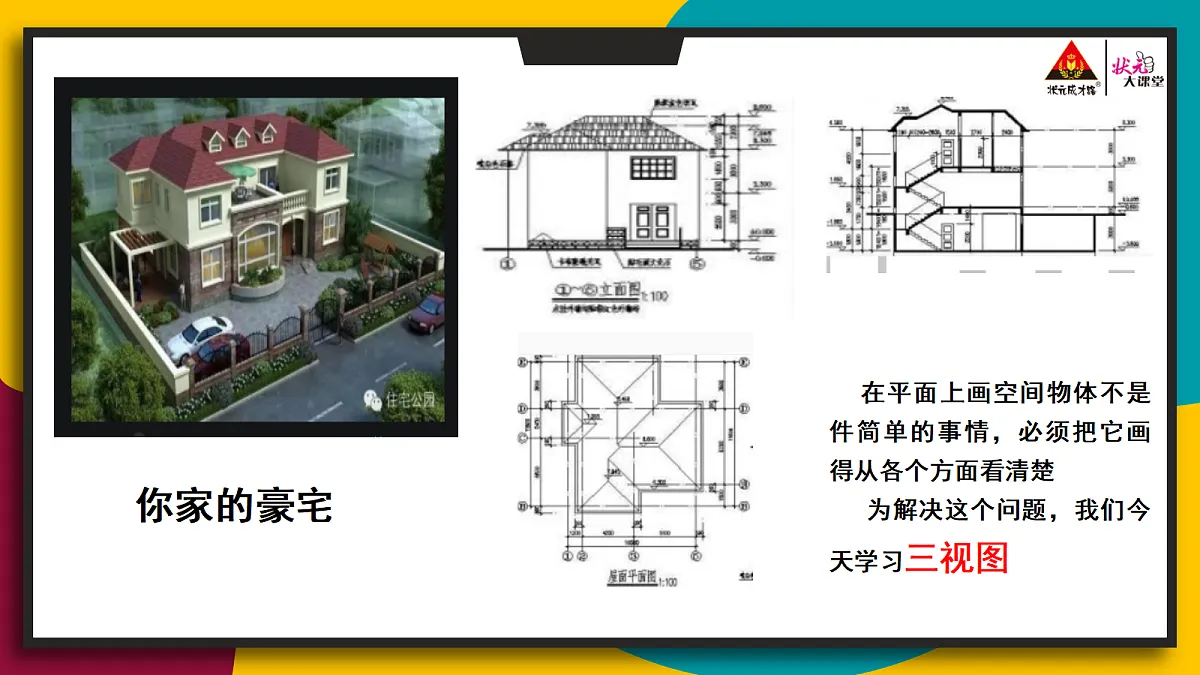

在平面上画空间物体不是件简单的事情，必须把它画得从各个方面看清楚 为解决这个问题，我们今天学习三视图

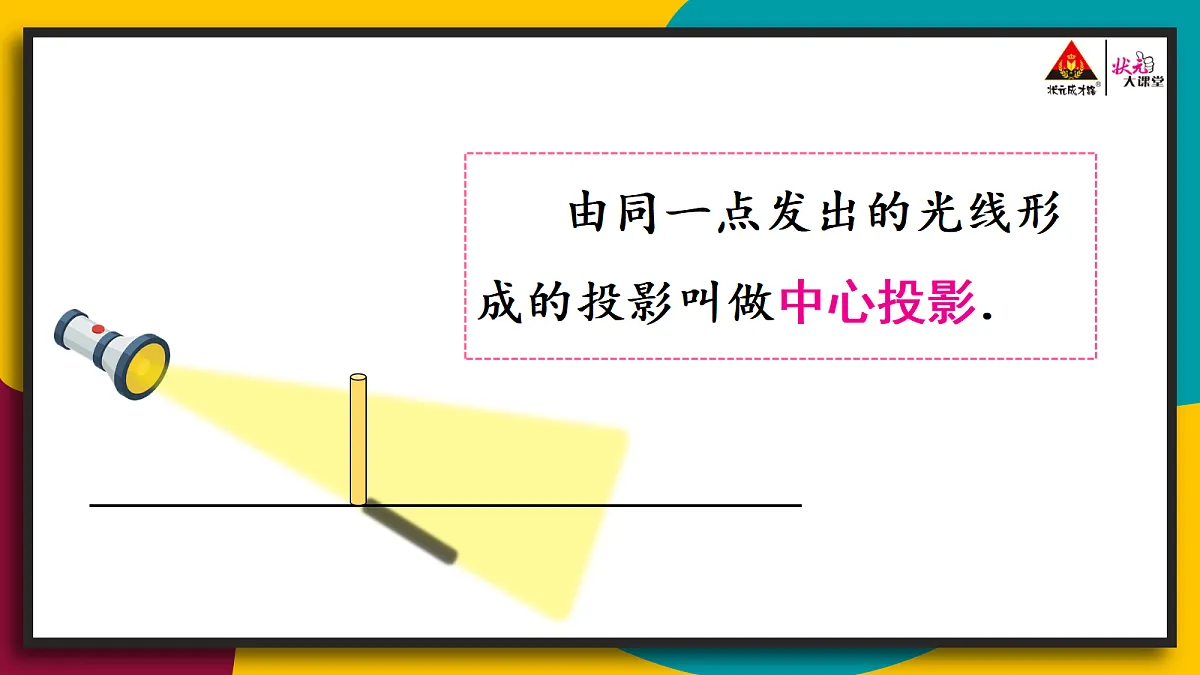

由同一点发出的光线形成的投影叫做中心投影．

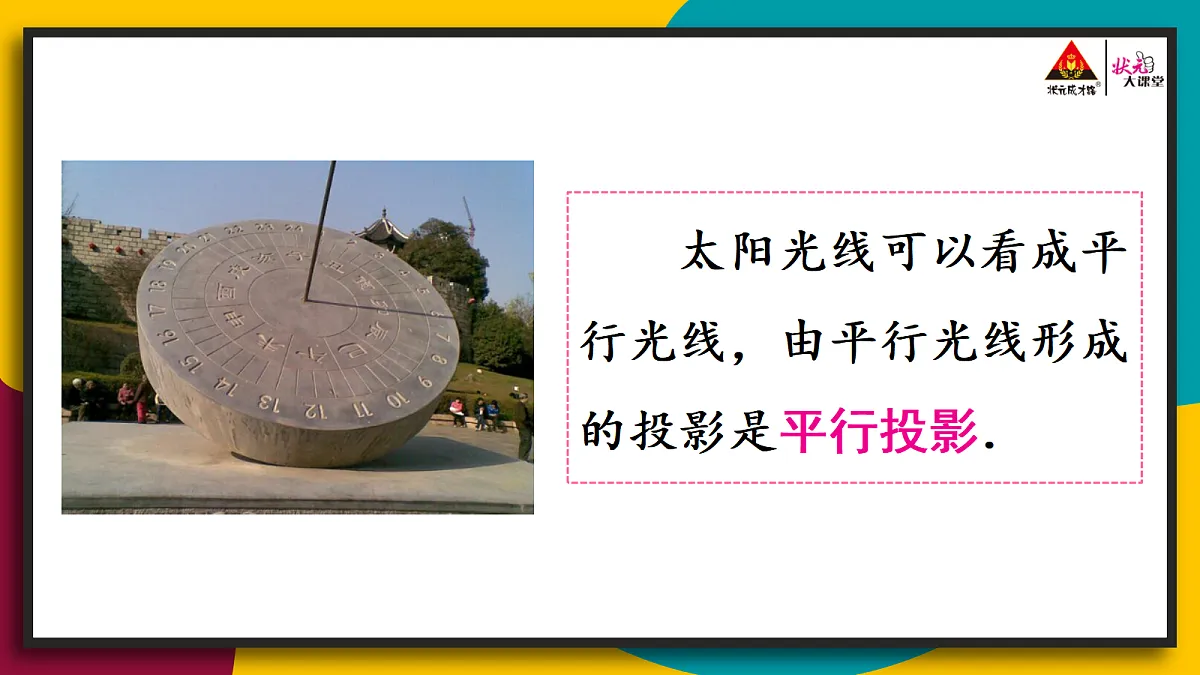

太阳光线可以看成平行光线，由平行光线形成的投影是平行投影．

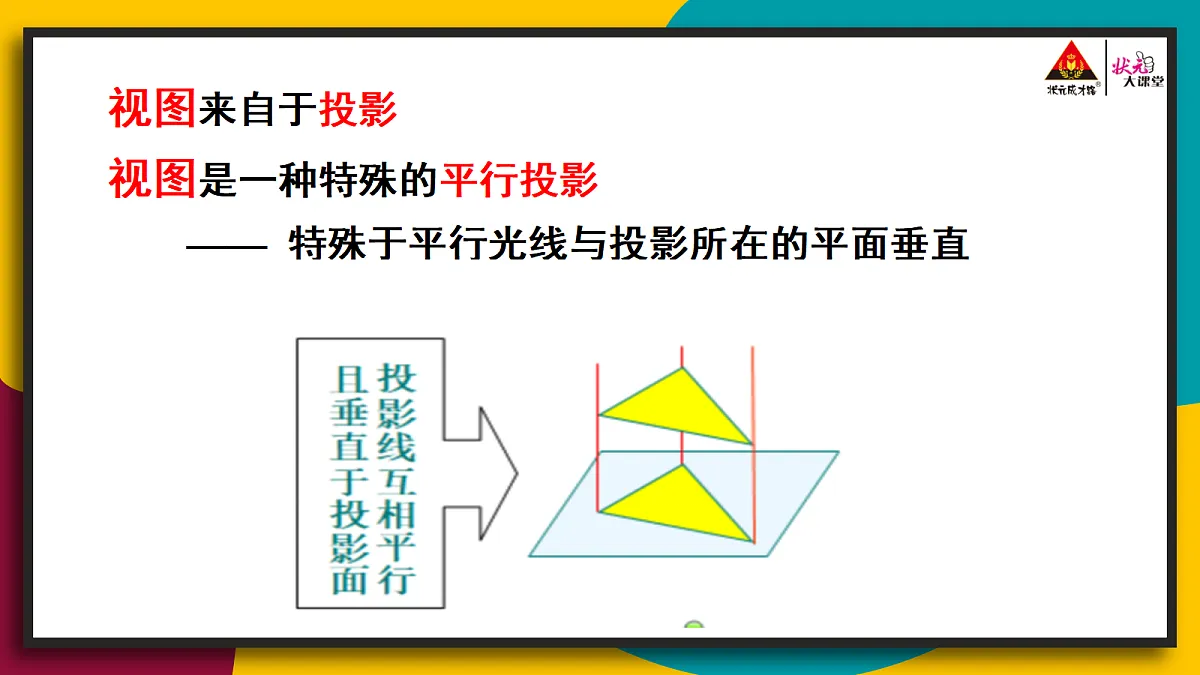

视图来自于投影视图是一种特殊的平行投影 —— 特殊于平行光线与投影所在的平面垂直

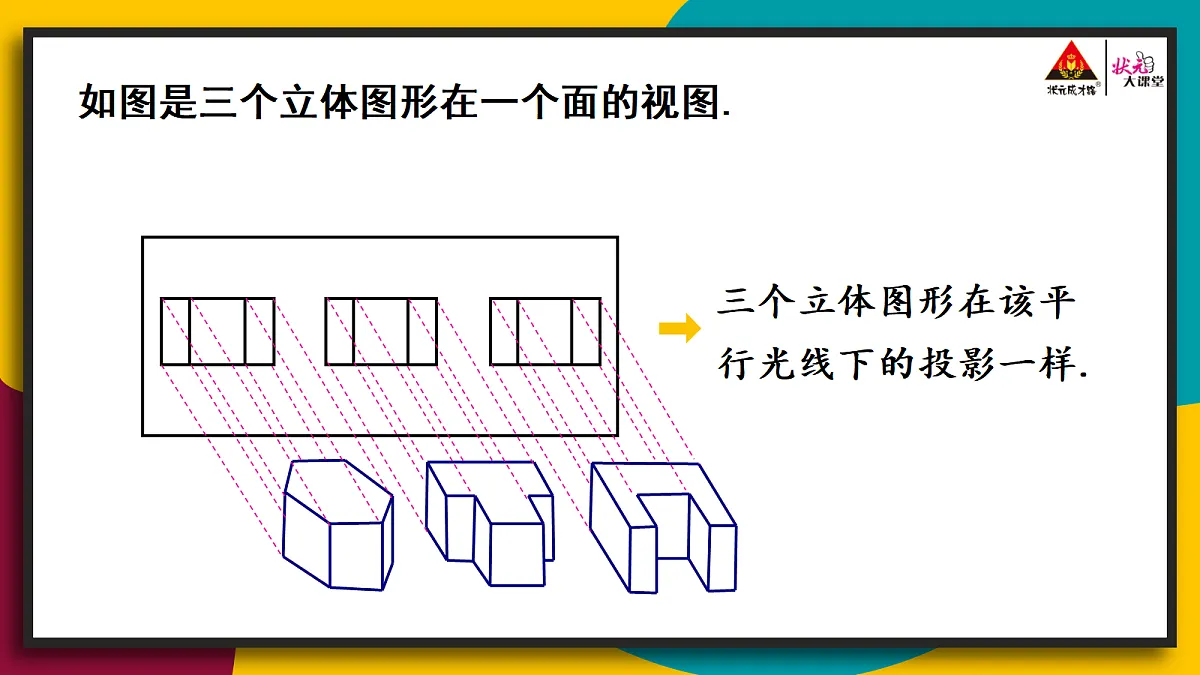

如图是三个立体图形在一个面的视图.
从正面、上面和侧面（左面和右面）三个不同的方向进行平行投影，可以得到三个投影，这样就可以用平面图形去刻画一个立体图形.
通常我们把从正面投影得到的视图叫做主视图，
从侧面投影得到的视图叫做侧视图，
从上面投影得到的视图叫做俯视图.
1.画出如图所示正方体的三视图
解：正方体的三视图都是正方形.
探究新知2：长方体的三视图
例 1 画出如图1所示的正方体和圆柱的三视图.
圆柱的主视图和左视图都是长方形，俯视图是圆.
例 2 画出如图所示的圆锥的三视图.
圆锥的俯视图是带圆心的圆
链接：画三棱锥的三视图
注意画三视图时看得见的轮廓线都要画上去，被遮挡线画成虚线。
1. 画出下列立体图形的三视图.
2. 图中右边是由四个相同的小长方体堆成的物体，试指出左边三个平面图形分别是这个物体的三视图中的哪个视图.
（ ）
画三视图时看不见的轮廓线应画成虚线，不能漏掉.
梁思成 中国近现代著名建筑历史学家，建筑教育家和建筑师。戊戌变法领导人梁启超之子。 调查和研究中国古代建筑的历史和理论，是这一学科的开拓者和奠基者，致力于保护古建筑的领军性人物
