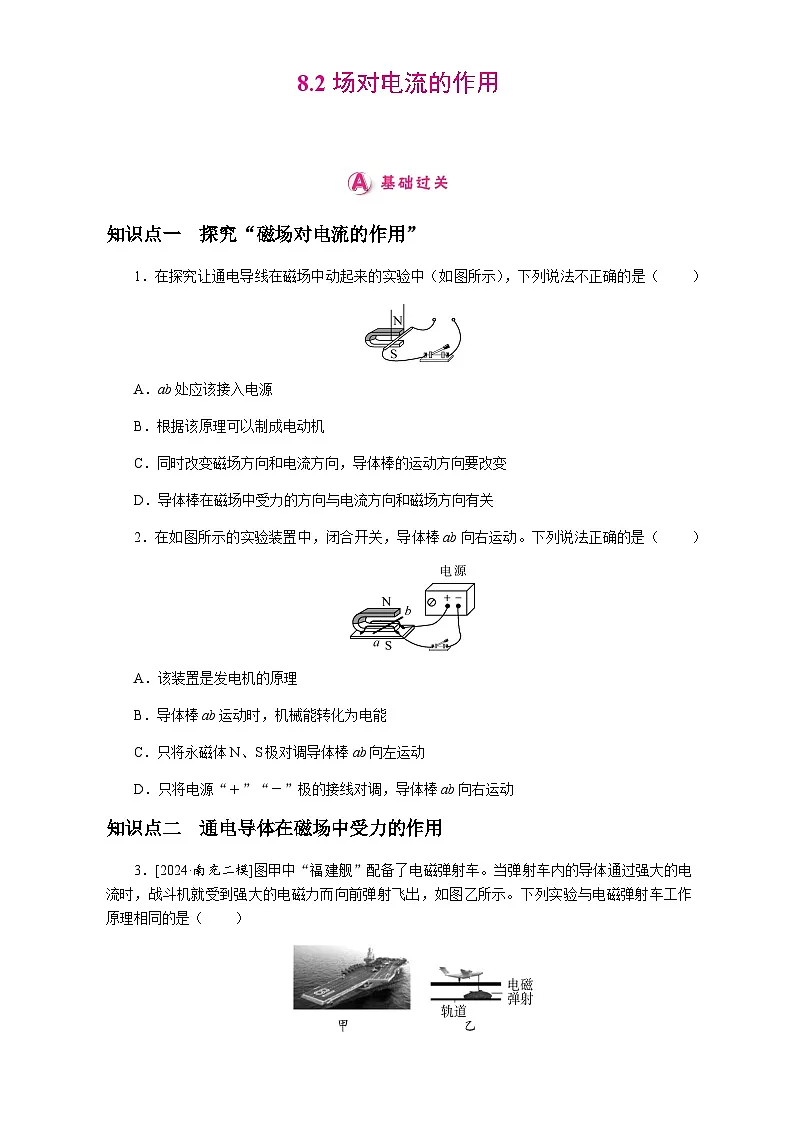

知识点一 探究“磁场对电流的作用”
1．在探究让通电导线在磁场中动起来的实验中（如图所示），下列说法不正确的是（ ）
A．ab处应该接入电源
B．根据该原理可以制成电动机
C．同时改变磁场方向和电流方向，导体棒的运动方向要改变
D．导体棒在磁场中受力的方向与电流方向和磁场方向有关
2．在如图所示的实验装置中，闭合开关，导体棒ab向右运动。下列说法正确的是（ ）
A．该装置是发电机的原理
B．导体棒ab运动时，机械能转化为电能
C．只将永磁体N、S极对调导体棒ab向左运动
D．只将电源“＋”“－”极的接线对调，导体棒ab向右运动
知识点二 通电导体在磁场中受力的作用
3．[2024·南充二模]图甲中“福建舰”配备了电磁弹射车。当弹射车内的导体通过强大的电流时，战斗机就受到强大的电磁力而向前弹射飞出，如图乙所示。下列实验与电磁弹射车工作原理相同的是（ ）

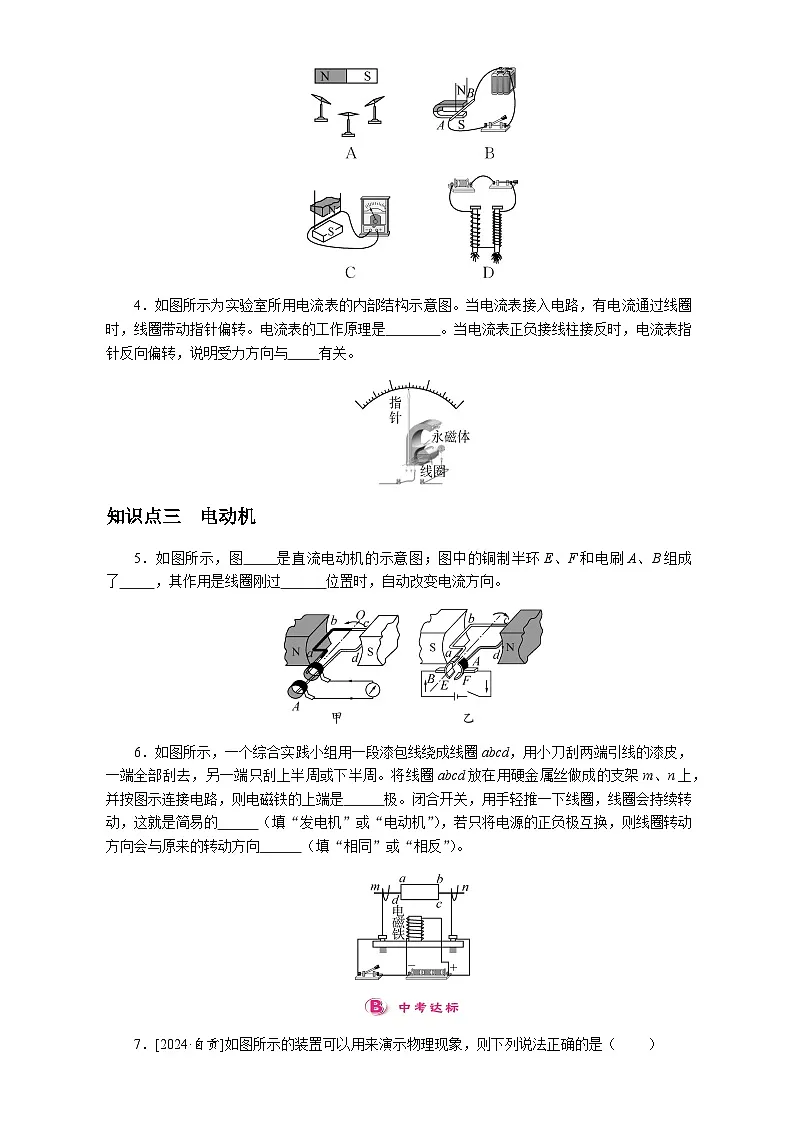

4．如图所示为实验室所用电流表的内部结构示意图。当电流表接入电路，有电流通过线圈时，线圈带动指针偏转。电流表的工作原理是 。当电流表正负接线柱接反时，电流表指针反向偏转，说明受力方向与 有关。
知识点三 电动机
5．如图所示，图 是直流电动机的示意图；图中的铜制半环E、F和电刷A、B组成了 ，其作用是线圈刚过 位置时，自动改变电流方向。
6．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是 极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的 （填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向会与原来的转动方向 （填“相同”或“相反”）。
7．[2024·自贡]如图所示的装置可以用来演示物理现象，则下列说法正确的是（ ）
A．图甲可用来演示电磁感应现象
B．图乙可用来演示电磁感应现象
C．图丙可用来演示磁场对电流的作用
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
8．[2022·绵阳]如图甲所示，金属导体棒静置于条形磁体N极上方，当通向右的电流时，导体棒将垂直纸面向外运动。现调换磁铁磁极，并给导体棒重新通电，已知其中自由电子向右定向移动，如图乙所示，则导体棒将（ ）
A．垂直纸面向外运动
B．垂直纸面向里运动
C．向上运动
D．向下运动
9．[2021·广州]如图甲所示，磁场对导体的力F竖直向上，用Fab、Fcd、Fa′b′、Fc′d′分别表示图乙、丙中闭合开关时，磁场对导体ab、cd、a′b′、c′d′的力，则（ ）
A．Fab竖直向下，Fcd竖直向下
B．Fab竖直向上，Fcd竖直向下
C．Fa′b′竖直向上，Fc′d′竖直向下
D．Fa′b′竖直向下，Fc′d′竖直向上
10．[2023·镇平县一模]（多选）如图所示是研究电与磁关系的示意图，ab为一根电阻不可忽略且能自由移动的导体棒，其中单刀双掷开关S的c、d两点为触点，则下列说法正确的是（ ）
A．当单刀双掷开关S的触片P置于c点，该装置相当于电动机的工作原理
B．当单刀双掷开关S的触片P置于d点，该装置相当于电动机的工作原理
C．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于c点，该装置可验证奥斯特实验
D．撤走蹄形磁铁，在Q点放置一小磁针，同时将单刀双掷开关S的触片置于d点，该装置可验证奥斯特实验
参考答案
1． C 2. C 3. B 4.通电导体在磁场中受力运动 电流方向 5.乙 换向器 平衡 6. N 电动机 相同 7. A 8. A 9. C 10. AC
