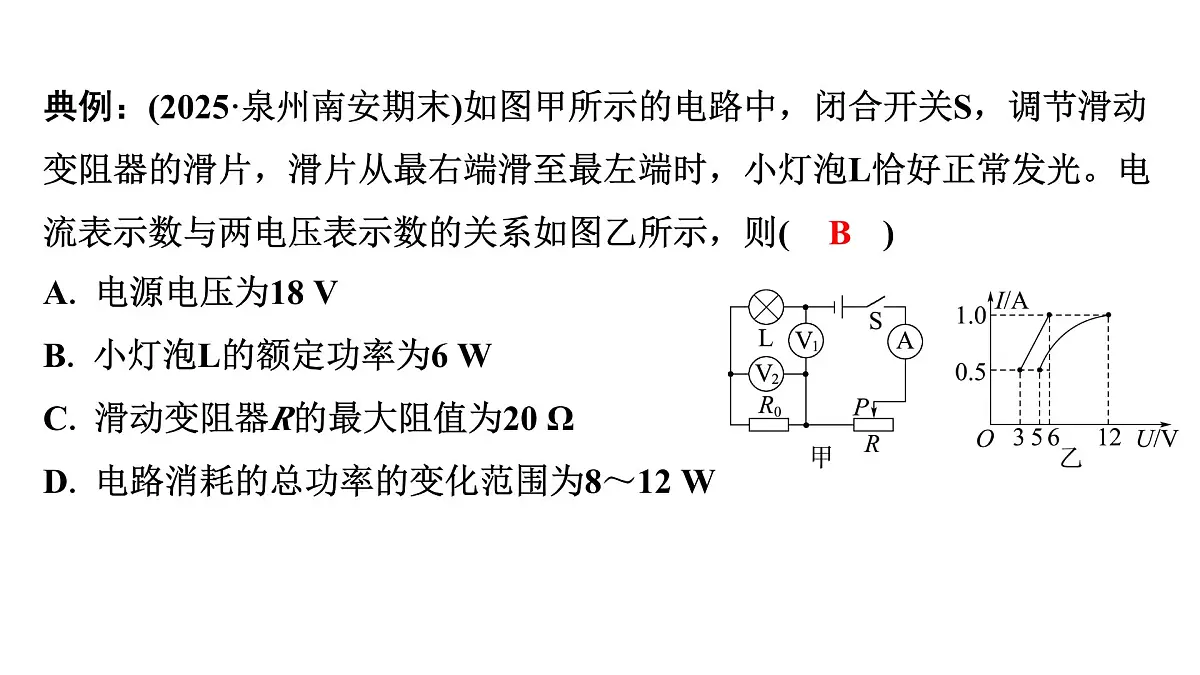

典例：(2025·泉州南安期末)如图甲所示的电路中，闭合开关S，调节滑动变阻器的滑片，滑片从最右端滑至最左端时，小灯泡L恰好正常发光。电流表示数与两电压表示数的关系如图乙所示，则(　B　)

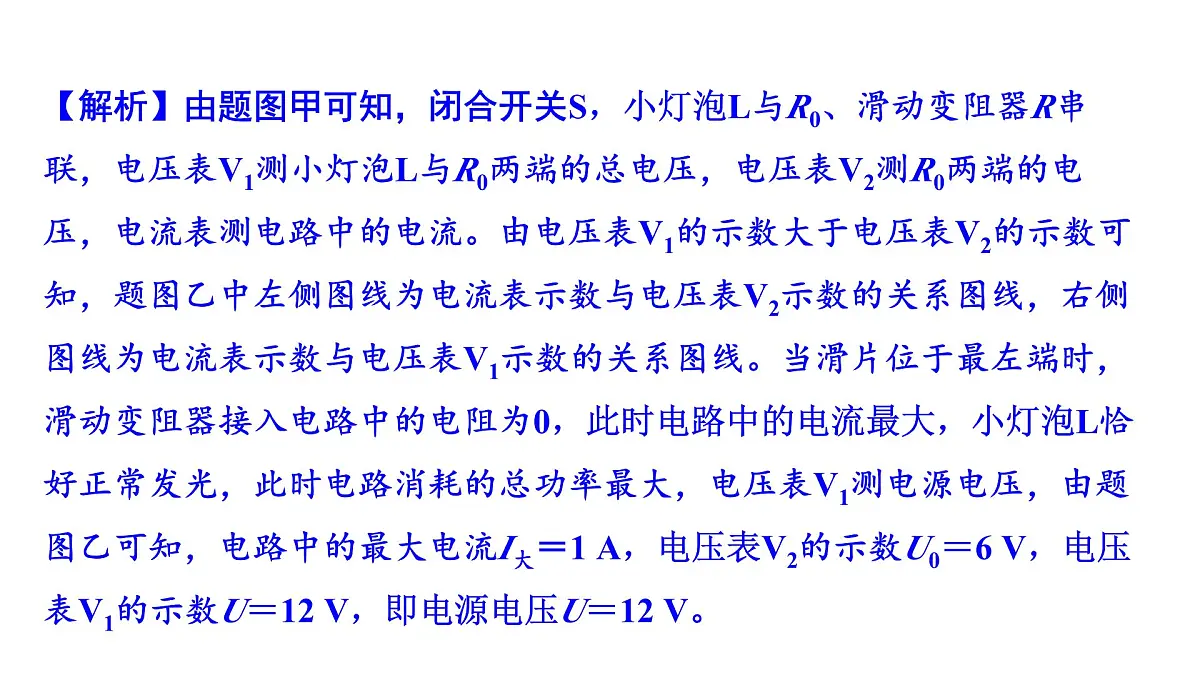

【解析】由题图甲可知，闭合开关S，小灯泡L与R0、滑动变阻器R串联，电压表V1测小灯泡L与R0两端的总电压，电压表V2测R0两端的电压，电流表测电路中的电流。由电压表V1的示数大于电压表V2的示数可知，题图乙中左侧图线为电流表示数与电压表V2示数的关系图线，右侧图线为电流表示数与电压表V1示数的关系图线。当滑片位于最左端时，滑动变阻器接入电路中的电阻为0，此时电路中的电流最大，小灯泡L恰好正常发光，此时电路消耗的总功率最大，电压表V1测电源电压，由题图乙可知，电路中的最大电流I大＝1 A，电压表V2的示数U0＝6 V，电压表V1的示数U＝12 V，即电源电压U＝12 V。
【解析】由题图甲可知，闭合开关S，小灯泡L与R0、滑动变阻器R串
联，电压表V1测小灯泡L与R0两端的总电压，电压表V2测R0两端的电
压，电流表测电路中的电流。由电压表V1的示数大于电压表V2的示数可
知，题图乙中左侧图线为电流表示数与电压表V2示数的关系图线，右侧
图线为电流表示数与电压表V1示数的关系图线。当滑片位于最左端时，
滑动变阻器接入电路中的电阻为0，此时电路中的电流最大，小灯泡L恰
好正常发光，此时电路消耗的总功率最大，电压表V1测电源电压，由题
图乙可知，电路中的最大电流I大＝1 A，电压表V2的示数U0＝6 V，电压
表V1的示数U＝12 V，即电源电压U＝12 V。

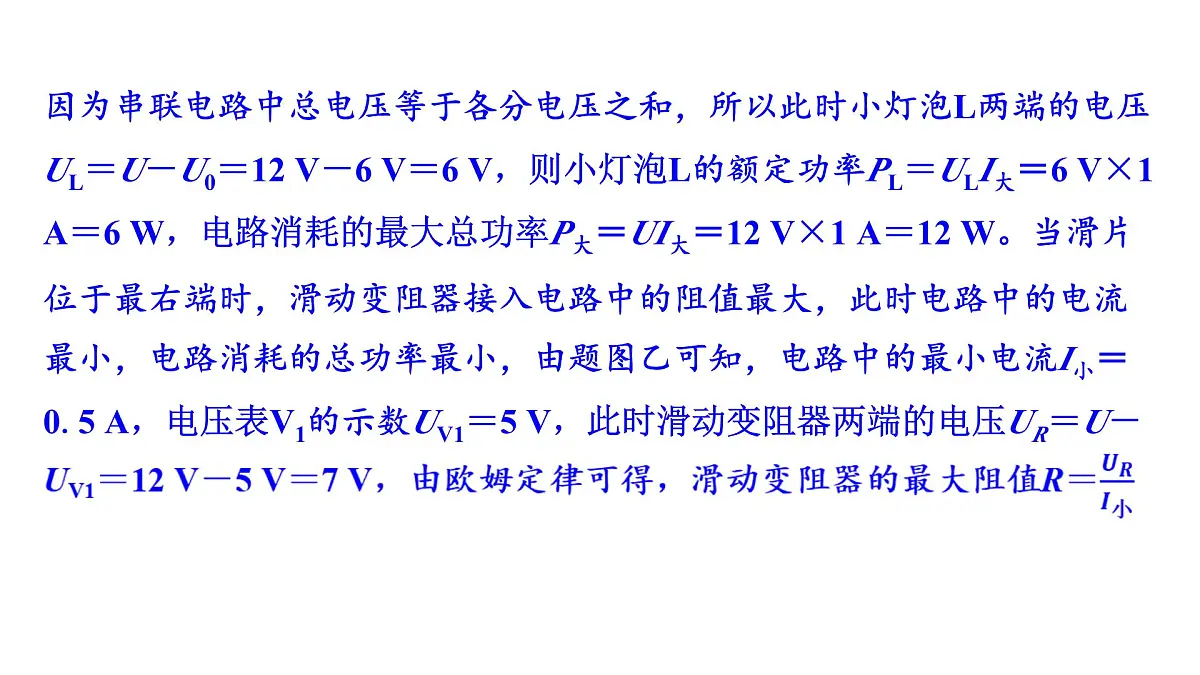

因为串联电路中总电压等于各分电压之和，所以此时小灯泡L两端的电压
UL＝U－U0＝12 V－6 V＝6 V，则小灯泡L的额定功率PL＝ULI大＝6 V×1
A＝6 W，电路消耗的最大总功率P大＝UI大＝12 V×1 A＝12 W。当滑片
位于最右端时，滑动变阻器接入电路中的阻值最大，此时电路中的电流
最小，电路消耗的总功率最小，由题图乙可知，电路中的最小电流I小＝
0.5 A，电压表V1的示数UV1＝5 V，此时滑动变阻器两端的电压UR＝U－

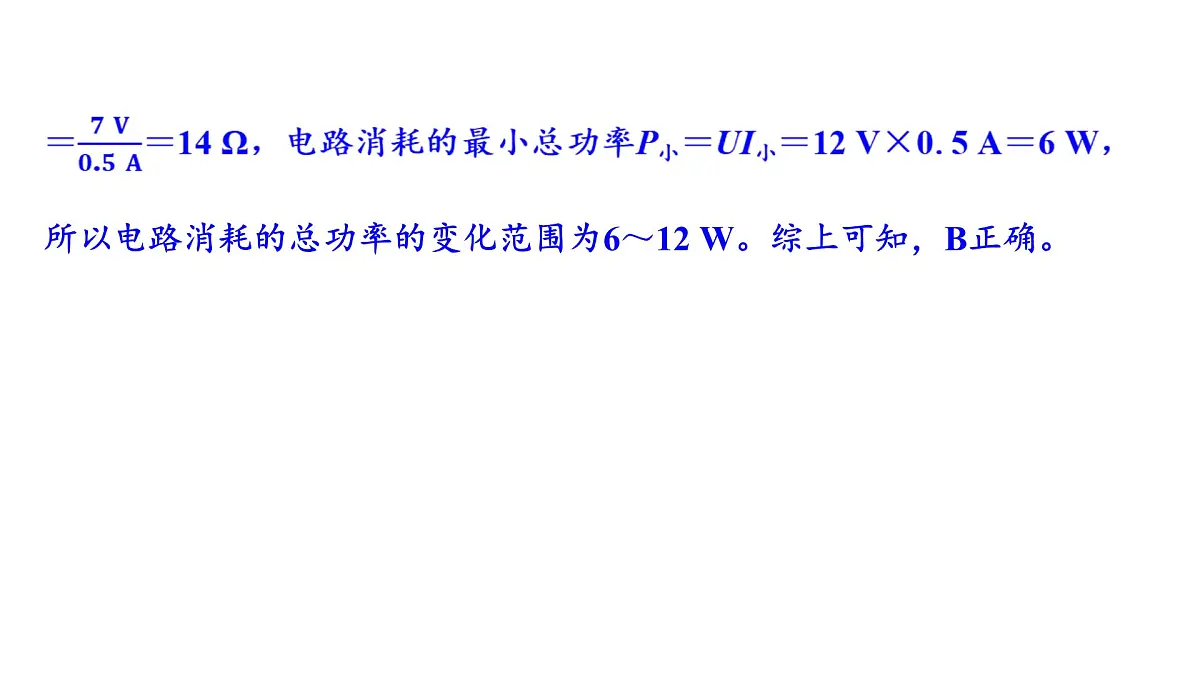

所以电路消耗的总功率的变化范围为6～12 W。综上可知，B正确。

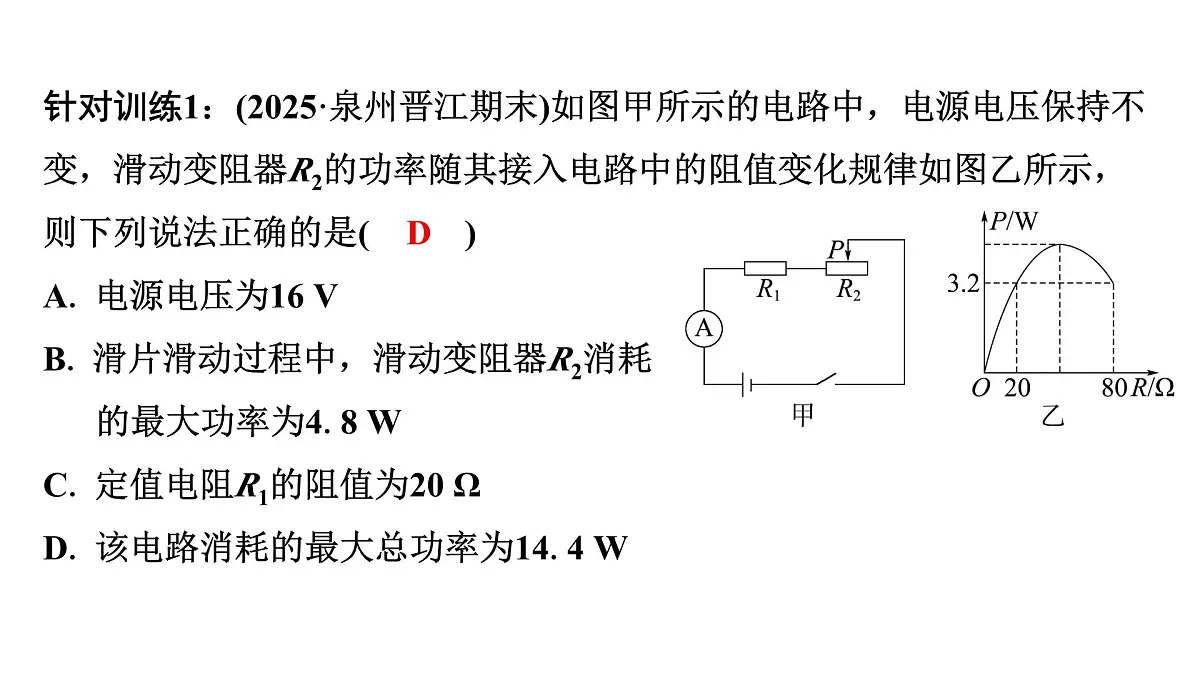

针对训练1：(2025·泉州晋江期末)如图甲所示的电路中，电源电压保持不变，滑动变阻器R2的功率随其接入电路中的阻值变化规律如图乙所示，则下列说法正确的是(　D　)

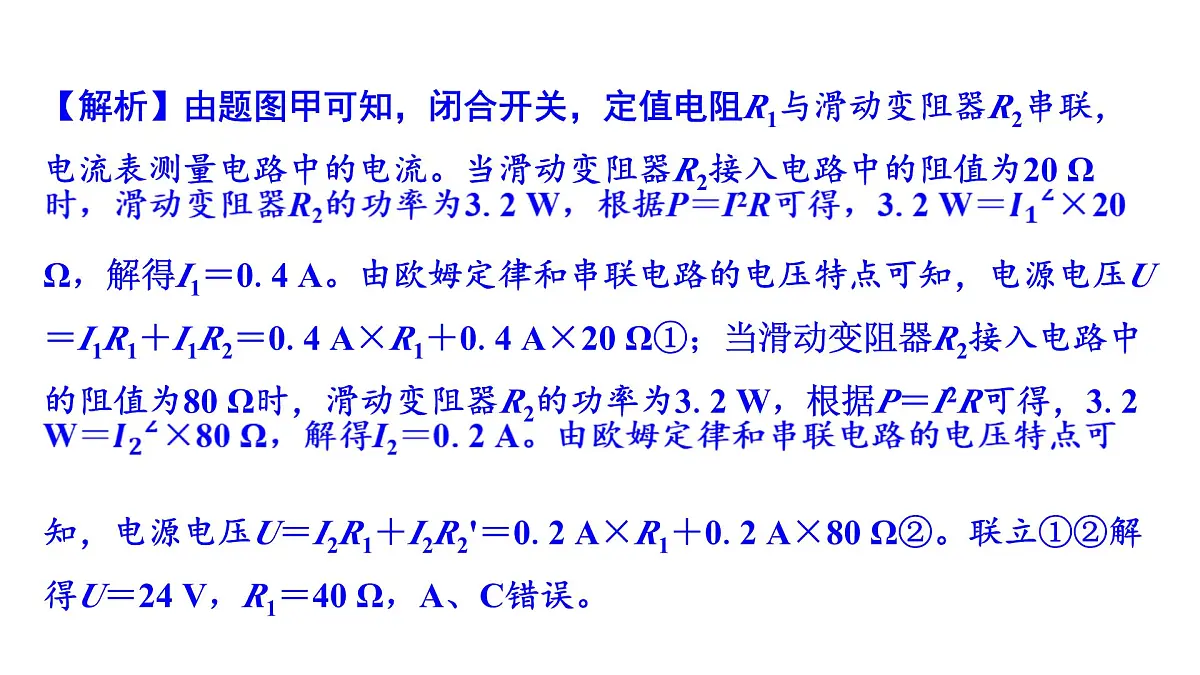

【解析】由题图甲可知，闭合开关，定值电阻R1与滑动变阻器R2串联，
电流表测量电路中的电流。当滑动变阻器R2接入电路中的阻值为20 Ω
Ω，解得I1＝0.4 A。由欧姆定律和串联电路的电压特点可知，电源电压U
＝I1R1＋I1R2＝0.4 A×R1＋0.4 A×20 Ω①；当滑动变阻器R2接入电路中
的阻值为80 Ω时，滑动变阻器R2的功率为3.2 W，根据P＝I2R可得，3.2
知，电源电压U＝I2R1＋I2R2'＝0.2 A×R1＋0.2 A×80 Ω②。联立①②解
得U＝24 V，R1＝40 Ω，A、C错误。

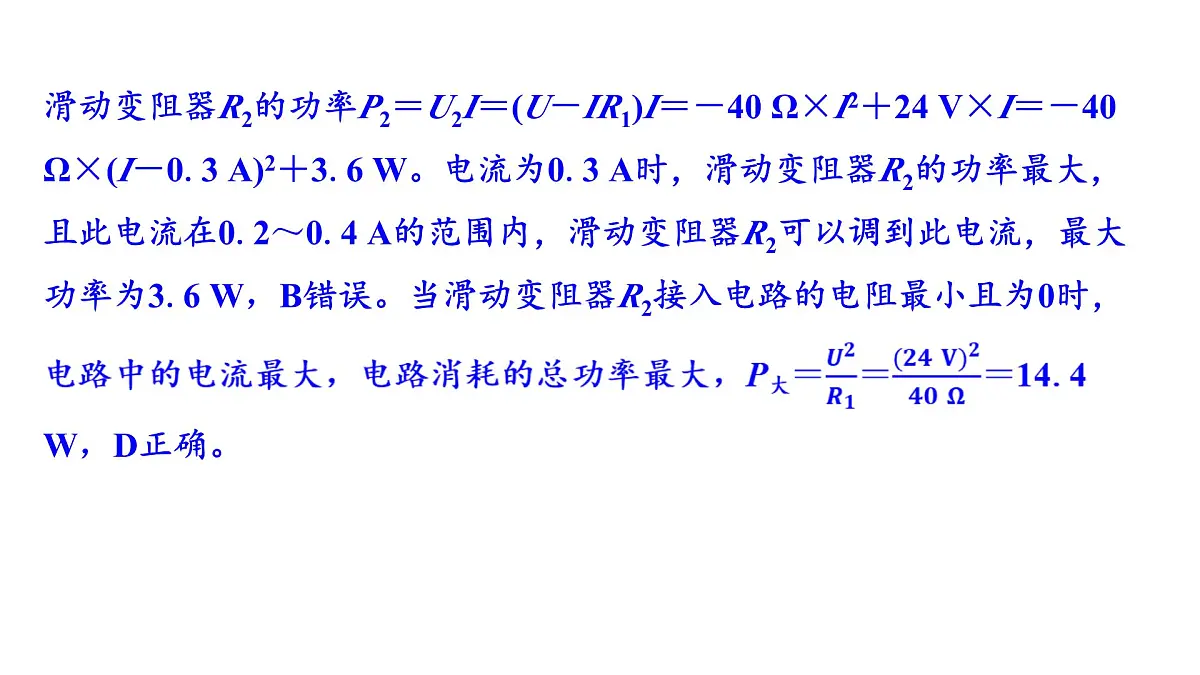

滑动变阻器R2的功率P2＝U2I＝(U－IR1)I＝－40 Ω×I2＋24 V×I＝－40
Ω×(I－0.3 A)2＋3.6 W。电流为0.3 A时，滑动变阻器R2的功率最大，
且此电流在0.2～0.4 A的范围内，滑动变阻器R2可以调到此电流，最大
功率为3.6 W，B错误。当滑动变阻器R2接入电路的电阻最小且为0时，
针对训练2：(2025·福州十九中期末)如图所示的电路中，电源电压保持不变，灯泡的规格为“6 V　1.8 W”，滑动变阻器R2的规格为“50 Ω　1.5 A”，电流表的量程为0～0.6 A，电压表的量程为0～3 V。闭合开关S1、S2，滑动变阻器的滑片P移至a端，电流表的示数为0.5 A，灯泡L正常发光。为了保证电路安全，只闭合开关S1，移动滑动变阻器滑片的过程中，下列物理量变化范围正确的是(　D　)
【解析】闭合开关S1、S2，滑片P移至a端，定值电阻R1和灯泡L并联，滑
动变阻器R2被短路，电流表测干路电流。由于灯泡L正常发光，则电源电
因为电压表的量程为0～3 V，则当电压表的示数为3 V时，滑动变阻器接
入电路的阻值最大，电路中的电流最小，根据串联电路的总电压等于各
分电阻两端的电压之和可得，定值电阻R1两端的电压U1＝U－U2＝6 V－
耗的电功率最小，P最小＝UI最小＝6 V×0.1 A＝0.6 W，滑动变阻器R2的
当滑动变阻器R2的阻值最小(为0)时，电路中的电流最大，最大电流I最大
阻值的变化范围为0～30 Ω，电流表的示数变化范围为0.1～0.2 A，A、
B错误。电路消耗的最大功率P最大＝UI最大＝6 V×0.2 A＝1.2 W，电路消
耗的总功率变化范围为0.6～1.2 W，D正确。滑动变阻器R2接入电路的
最小阻值为0，此时滑动变阻器R2的功率为0；
滑动变阻器R2接入电路中的最大阻值和定值电阻R1的阻值相同，此时滑动变阻器R2的功率最大，即当滑动变阻器的阻值最大为30 Ω时，滑动变阻器R2的功率最大，P2大＝(I最小)2R2＝(0.1 A)2×30 Ω＝0.3 W，所以滑动变阻器R2的功率变化范围为0～0.3 W，C错误。
滑动变阻器R2接入电路中的最大阻值和定值电阻R1的阻值相同，此时滑
动变阻器R2的功率最大，即当滑动变阻器的阻值最大为30 Ω时，滑动变
阻器R2的功率最大，P2大＝(I最小)2R2＝(0.1 A)2×30 Ω＝0.3 W，所以滑动
变阻器R2的功率变化范围为0～0.3 W，C错误。
针对训练3：如图甲所示，电源电压保持不变，定值电阻R0的阻值为8 Ω，电流表的量程为0～0.6 A，电压表的量程为0～3 V。只闭合开关S1和只闭合开关S1、S2，在保证电路安全的前提下，最大范围调节滑动变阻器R1的滑片，分别绘制了电流表示数与电压表示数的变化关系图像，如图乙所示，则滑动变阻器R1的最大阻值为 　12　Ω；闭合开关S1、S2时，电路消耗总功率的最小值为 　2.25　W。
【解析】只闭合开关S1时，定值电阻R0和滑动变阻器R1串联，电压表测量R1右侧电阻两端的电压，滑片移动时电路中的电阻不变，根据欧姆定律可知通过电路的电流不变，由题图乙可知，此时通过电路的电流为0.3 A。只闭合开关S1、S2，滑动变阻器R1与定值电阻R0串联，电压表测量滑动变阻器R1两端的电压，由题图乙可知，当滑动变阻器两端的电压为1.2 V时，电路中的电流为0.6 A，则电源电压U＝1.2 V＋IR0＝1.2 V＋0.6 A×8 Ω＝6 V。
【解析】只闭合开关S1时，定值电阻R0和滑动变阻器R1串联，电压表
测量R1右侧电阻两端的电压，滑片移动时电路中的电阻不变，根据欧
姆定律可知通过电路的电流不变，由题图乙可知，此时通过电路的电
流为0.3 A。只闭合开关S1、S2，滑动变阻器R1与定值电阻R0串联，
电压表测量滑动变阻器R1两端的电压，由题图乙可知，当滑动变阻器
两端的电压为1.2 V时，电路中的电流为0.6 A，则电源电压U＝1.2
V＋IR0＝1.2 V＋0.6 A×8 Ω＝6 V。
