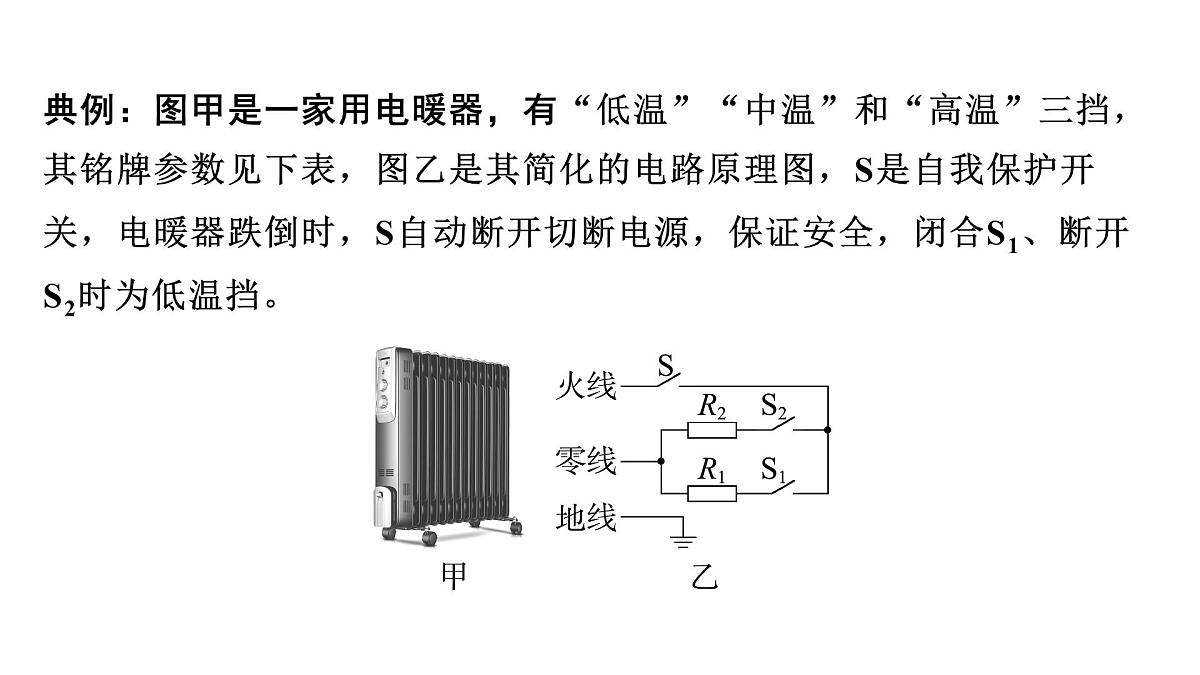

典例：图甲是一家用电暖器，有“低温”“中温”和“高温”三挡，其铭牌参数见下表，图乙是其简化的电路原理图，S是自我保护开关，电暖器跌倒时，S自动断开切断电源，保证安全，闭合S1、断开S2时为低温挡。

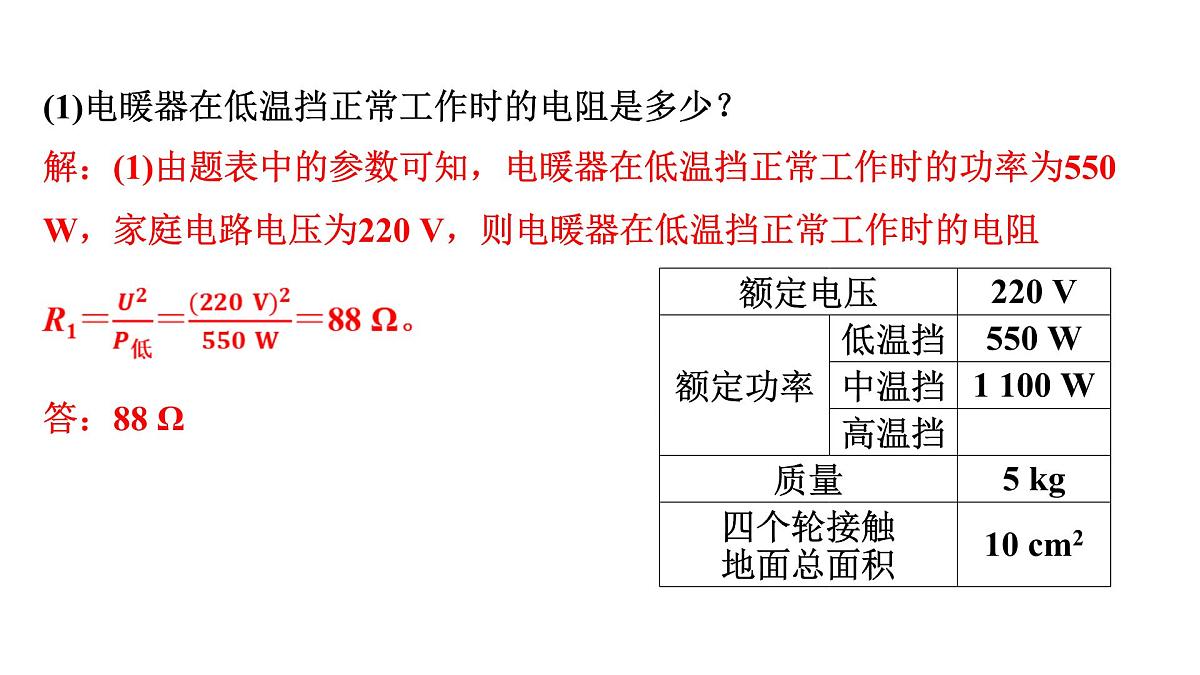

(1)电暖器在低温挡正常工作时的电阻是多少？
解：(1)由题表中的参数可知，电暖器在低温挡正常工作时的功率为550
W，家庭电路电压为220 V，则电暖器在低温挡正常工作时的电阻

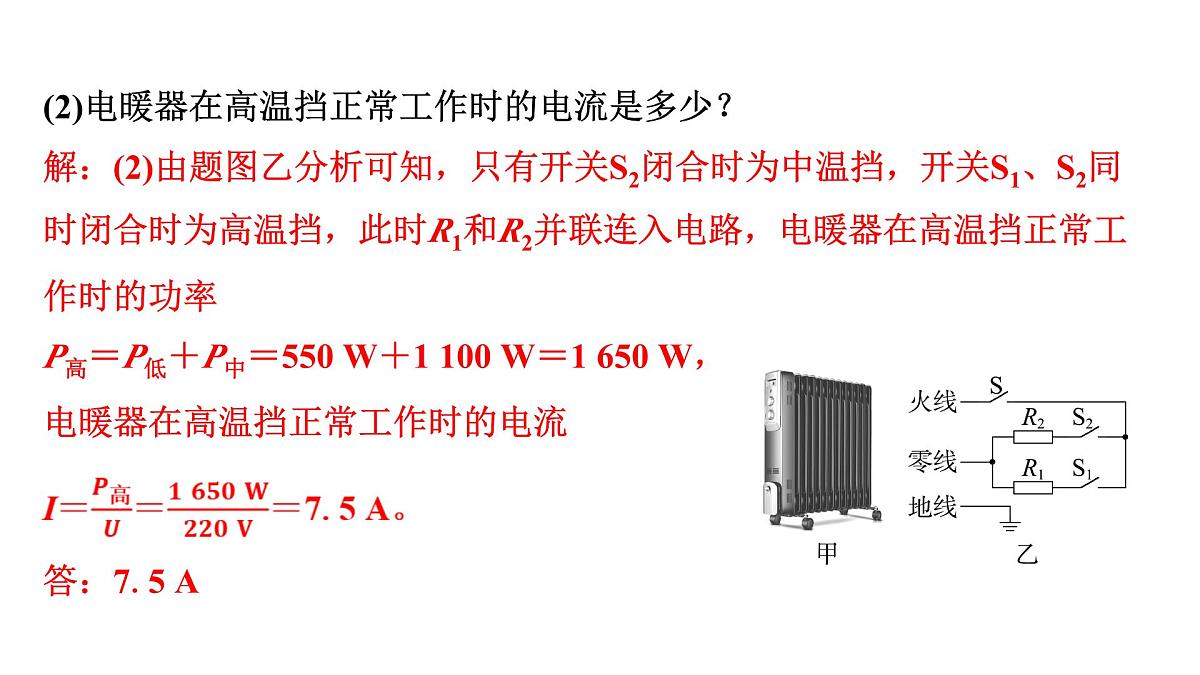

(2)电暖器在高温挡正常工作时的电流是多少？
解：(2)由题图乙分析可知，只有开关S2闭合时为中温挡，开关S1、S2同
时闭合时为高温挡，此时R1和R2并联连入电路，电暖器在高温挡正常工
P高＝P低＋P中＝550 W＋1 100 W＝1 650 W，
电暖器在高温挡正常工作时的电流

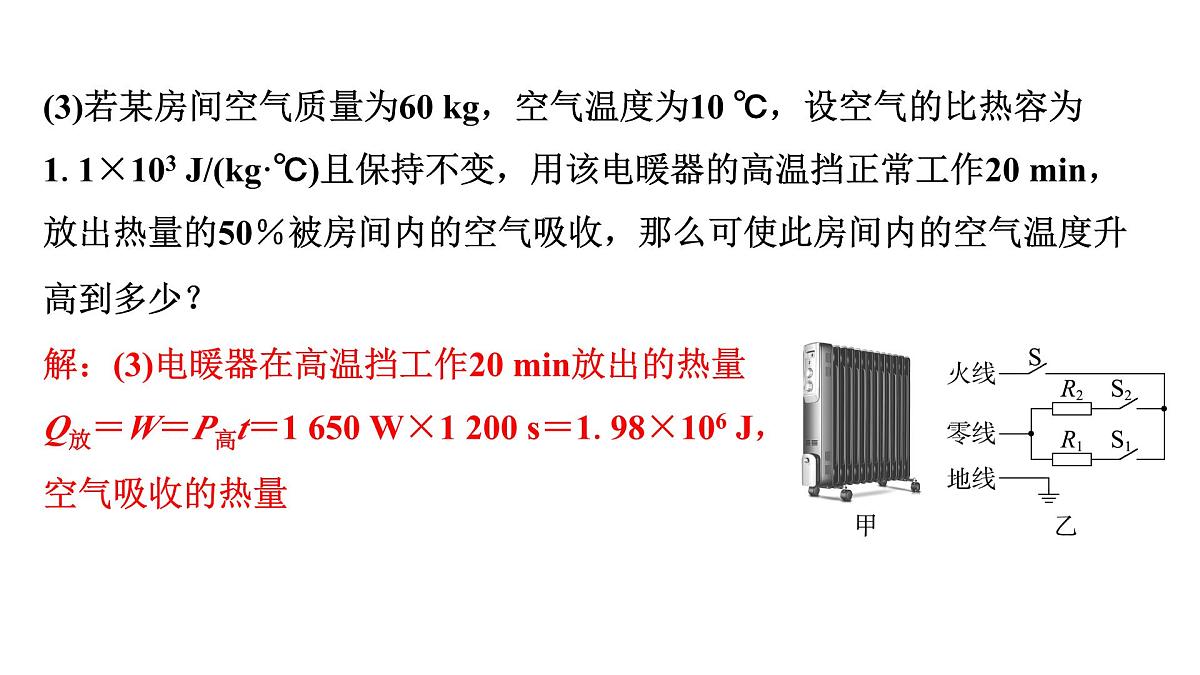

(3)若某房间空气质量为60 kg，空气温度为10 ℃，设空气的比热容为1.1×103 J/(kg·℃)且保持不变，用该电暖器的高温挡正常工作20 min，放出热量的50％被房间内的空气吸收，那么可使此房间内的空气温度升高到多少？
解：(3)电暖器在高温挡工作20 min放出的热量
Q放＝W＝P高t＝1 650 W×1 200 s＝1.98×106 J，

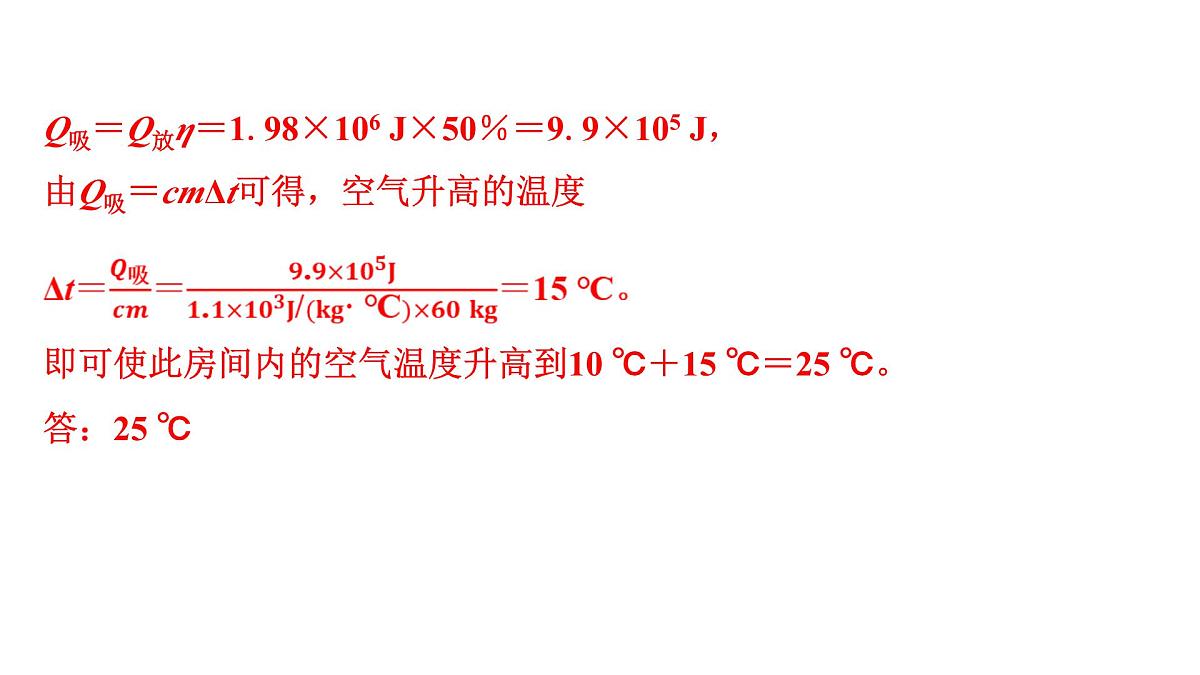

Q吸＝Q放η＝1.98×106 J×50％＝9.9×105 J，
由Q吸＝cmΔt可得，空气升高的温度
即可使此房间内的空气温度升高到10 ℃＋15 ℃＝25 ℃。

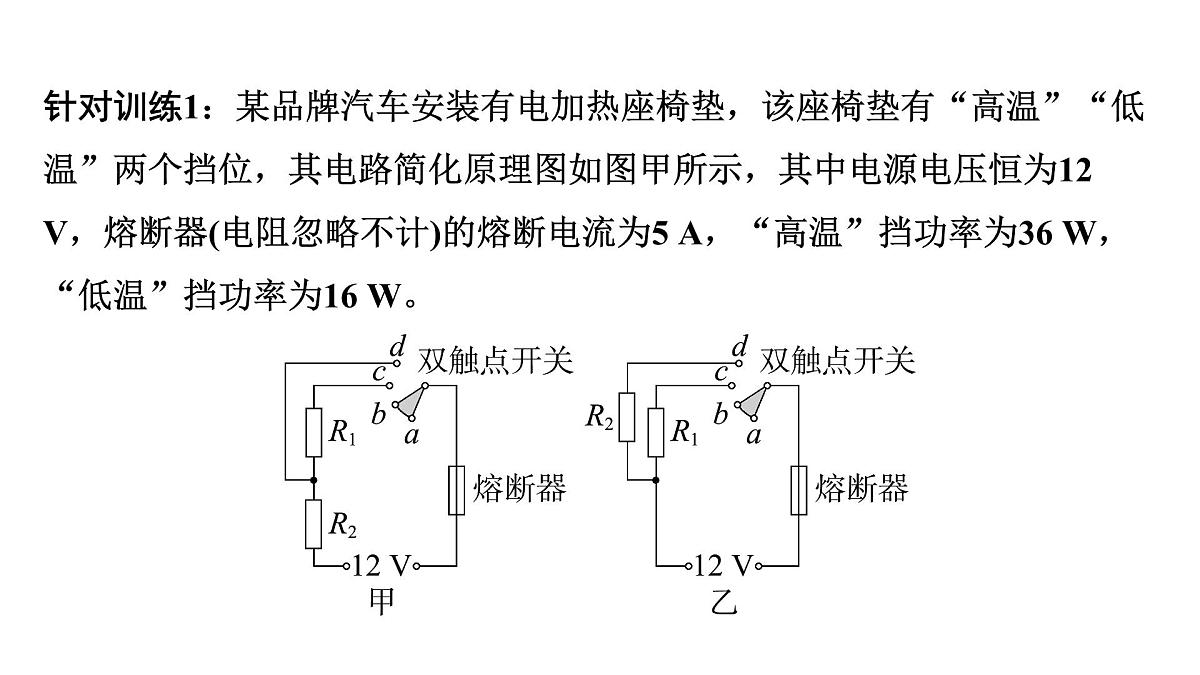

针对训练1：某品牌汽车安装有电加热座椅垫，该座椅垫有“高温”“低温”两个挡位，其电路简化原理图如图甲所示，其中电源电压恒为12 V，熔断器(电阻忽略不计)的熔断电流为5 A，“高温”挡功率为36 W，“低温”挡功率为16 W。

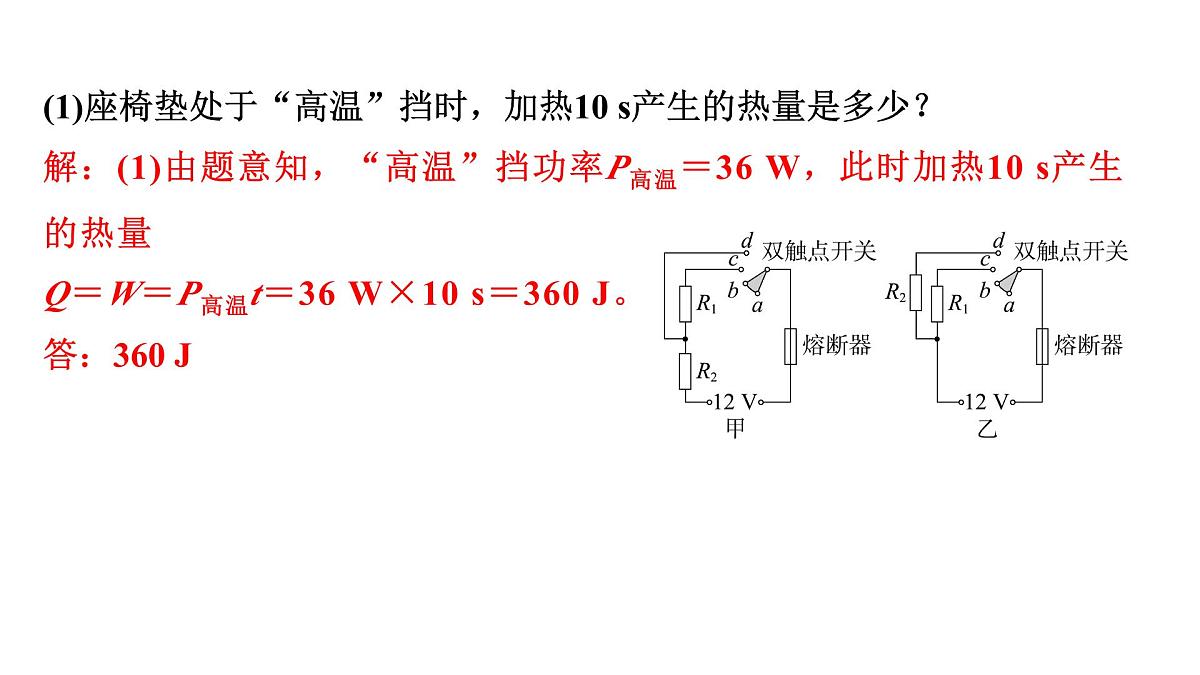

(1)座椅垫处于“高温”挡时，加热10 s产生的热量是多少？
解：(1)由题意知，“高温”挡功率P高温＝36 W，此时加热10 s产生的热量Q＝W＝P高温t＝36 W×10 s＝360 J。
解：(1)由题意知，“高温”挡功率P高温＝36 W，此时加热10 s产生
Q＝W＝P高温t＝36 W×10 s＝360 J。
(2)R1的阻值是多少？
解：(2)由题图甲知，开关接c、d时，电路为只含有R2的简单电路，电路
“高温”挡，R2的阻值
当开关接b、c时，电路为R1、R2的串联电路，电路中的电阻最大，电压
(3)小明把电路原理图改为如图乙所示的电路图，也设有两个挡位，试通过计算判断乙电路图是否合理？
解：(3)由题图乙知，开关接c、d时，电路为R1、R2的并联电路，此时电
路中的电流最大，消耗的功率最大，处于“高温”挡，由并联电路特点
和欧姆定律可得，电路中的电流
此时电路中的电流大于熔断器的熔断电流5 A，
即在“高温”挡工作时，熔断器会熔断，所以设计不合理。
针对训练2：(2025·泉州南安实验中学段考)图甲为某品牌电饭煲，内部电路可简化为图乙所示的电路，其发热元件为R1、R2两个电阻，可实现高温、中温、低温三挡的挡位调节。电路电压为220 V，电阻R1的阻值为50 Ω，中温挡的功率为242 W。
(1)电阻R2的阻值是多少？
解：(1)当开关S1闭合，S接b时，R1、R2两电阻并联，电饭煲处于高温
挡；当开关S1闭合，S接a时，电路为只含有电阻R2的简单电路，电饭煲
处于中温挡；当开关S1断开，S接a时，R1、R2两电阻串联，电饭煲处于
低温挡。由分析可知，电阻R2的阻值
(2)电饭煲在低温挡正常工作时，电路消耗的总功率是多少？
解：(2)电饭煲在低温挡正常工作时，电路中的总电阻
R串＝R1＋R2＝50 Ω＋200 Ω＝250 Ω，
解：(3)电饭煲在高温挡工作时，电路中的总电阻
电饭煲在高温挡工作时的额定功率
电饭煲在高温挡工作时实际消耗的电能
(3)家中只有电饭煲在高温挡工作时，电能表转盘1 min转了50转，如图丙所示，则其实际功率比高温挡的额定功率变化了多少？此时的实际电压是多少？
