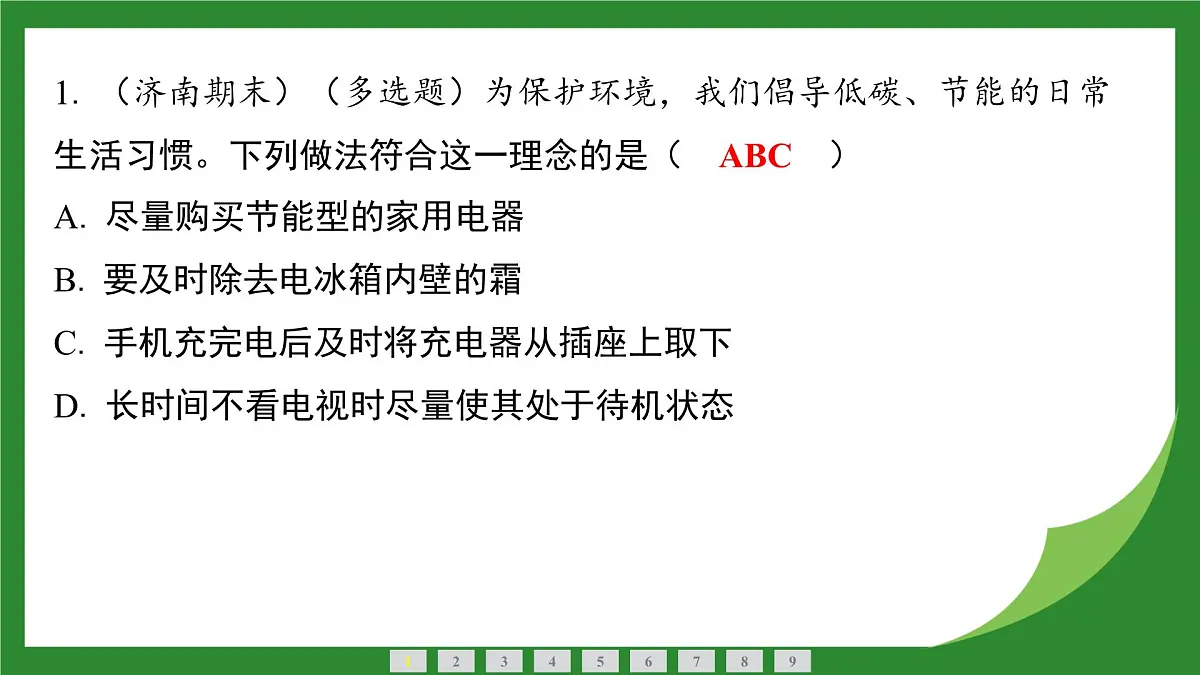

1. （济南期末）（多选题）为保护环境，我们倡导低碳、节能的日常生活习惯。下列做法符合这一理念的是（　ABC　）

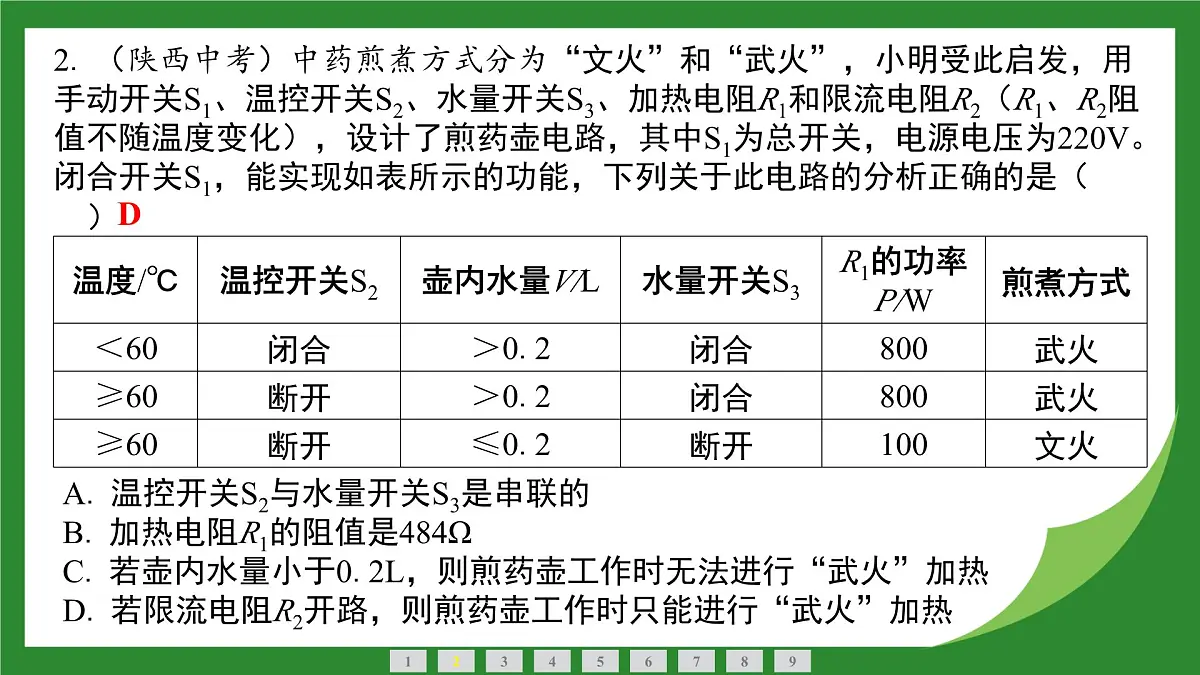

2. （陕西中考）中药煎煮方式分为“文火”和“武火”，小明受此启发，用手动开关S1、温控开关S2、水量开关S3、加热电阻R1和限流电阻R2（R1、R2阻值不随温度变化），设计了煎药壶电路，其中S1为总开关，电源电压为220V。闭合开关S1，能实现如表所示的功能，下列关于此电路的分析正确的是（　D　）
A. 温控开关S2与水量开关S3是串联的B. 加热电阻R1的阻值是484ΩC. 若壶内水量小于0.2L，则煎药壶工作时无法进行“武火”加热D. 若限流电阻R2开路，则煎药壶工作时只能进行“武火”加热

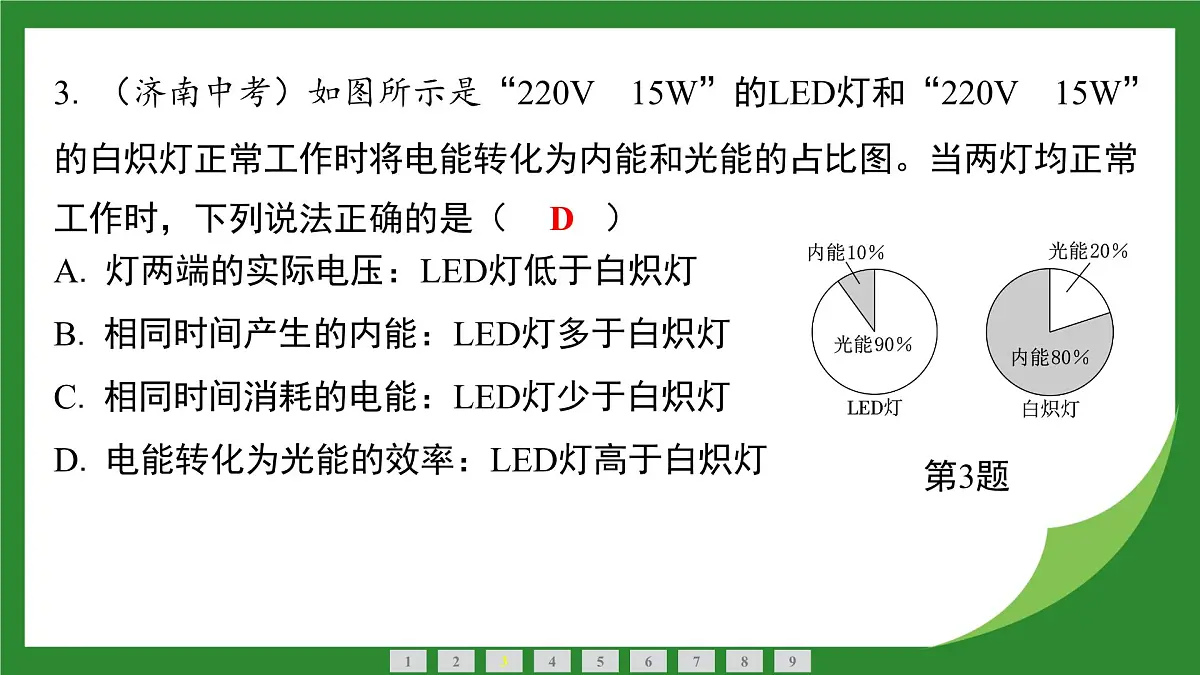

3. （济南中考）如图所示是“220V　15W”的LED灯和“220V　15W”的白炽灯正常工作时将电能转化为内能和光能的占比图。当两灯均正常工作时，下列说法正确的是（　D　）

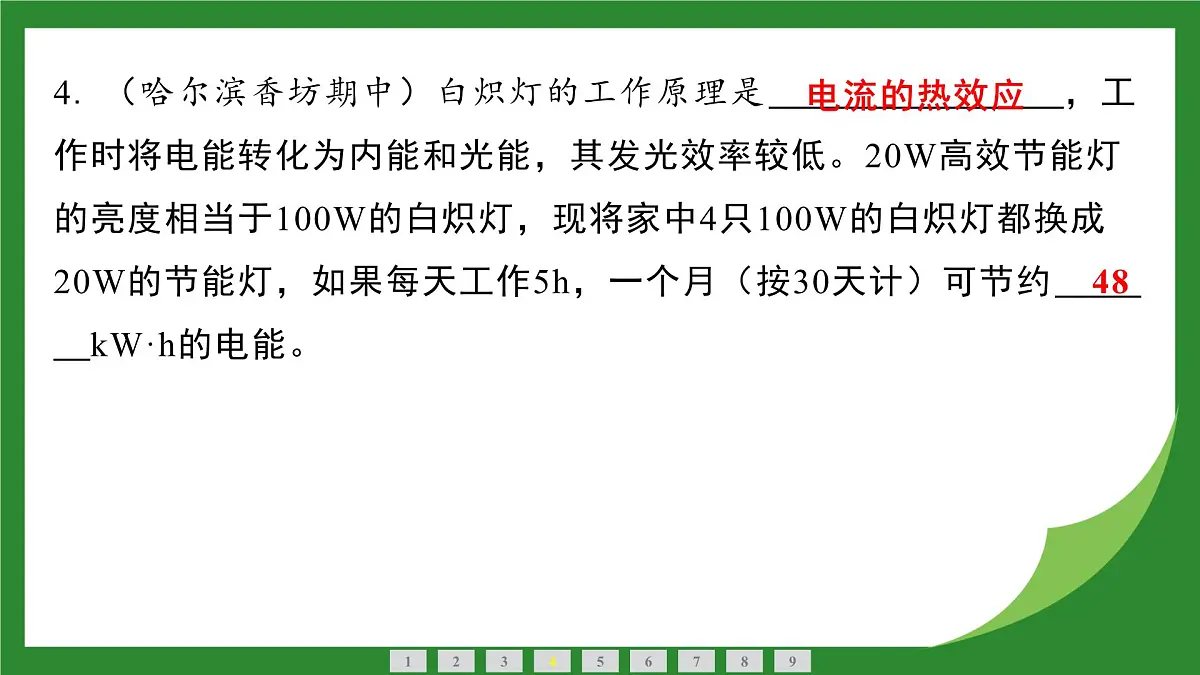

4. （哈尔滨香坊期中）白炽灯的工作原理是 　电流的热效应　，工作时将电能转化为内能和光能，其发光效率较低。20W高效节能灯的亮度相当于100W的白炽灯，现将家中4只100W的白炽灯都换成20W的节能灯，如果每天工作5h，一个月（按30天计）可节约 　4 8　kW·h的电能。

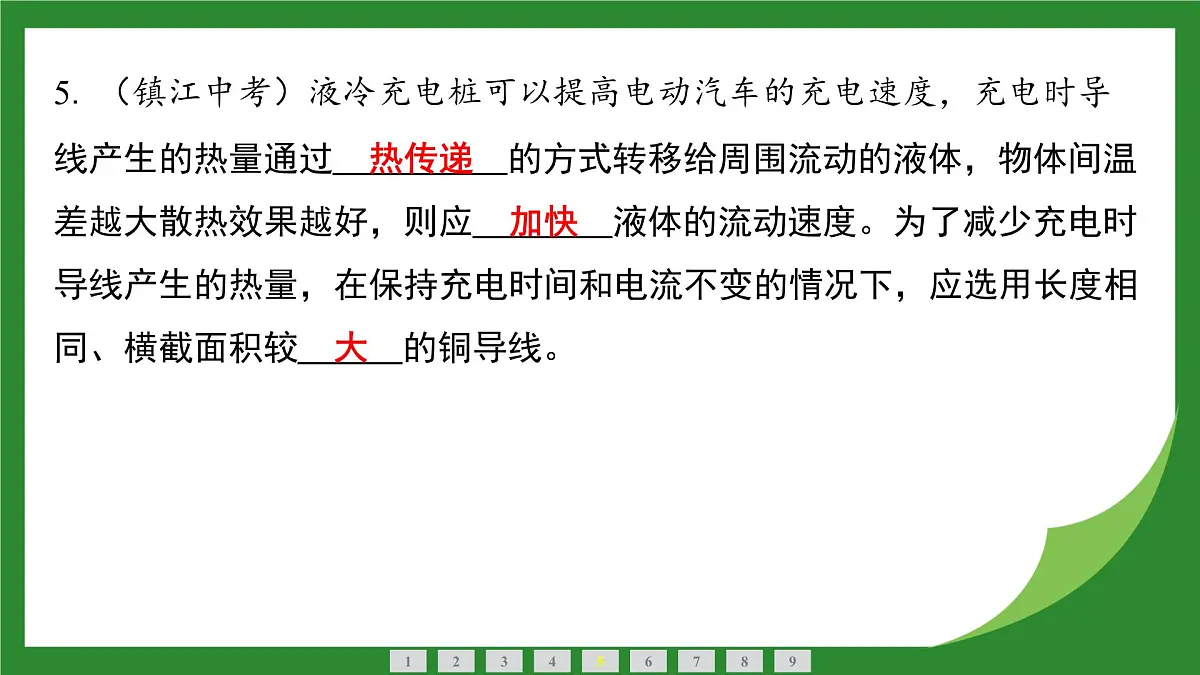

5. （镇江中考）液冷充电桩可以提高电动汽车的充电速度，充电时导线产生的热量通过 　热传递　的方式转移给周围流动的液体，物体间温差越大散热效果越好，则应 　加快　液体的流动速度。为了减少充电时导线产生的热量，在保持充电时间和电流不变的情况下，应选用长度相同、横截面积较 　大　的铜导线。
6. 某学校打算换购一批照明灯，现有两种型号的灯A和灯B，其铭牌部分参数如图所示。已知发光效率是指“一个光源所发出的光通量与该光源所消耗的电功率之比”，发光效率越高越节能，根据表中信息判断，灯A正常工作时的电流 　大于　（选填“大于”“小于”或“等于”）灯B，灯B的发光效率是 　7.2lm/W　，你认为学校应该选择灯 　A　（选填“A”或“B”）更节能。
7. ★★（德州中考）图甲是一款家用蒸箱，图乙是其加热盘模块的简化电路，蒸箱有“低温”“中温”“高温”三挡，其中R1、R2为阻值不变的电热丝，当开关S1断开、S2接a时，蒸箱处于 　低温　挡，此时通过温控开关的电流为2A，已知蒸箱的额定电压为220V，R1＝88Ω，则R2的阻值为 　22　Ω，高温挡的电功率为 　2750　W。

8. ★一把“220V　40W”的电烙铁经常用用停停，想设计出这样一个节能电路：用这把电烙铁时它能正常工作、能焊接元件，不用它时，它消耗功率就大幅度降低，但焊头又要保持一定的温度，手中现在的元件有灯座、白炽灯“220V　40W”、开关和导线。（灯丝电阻不变）（1） 请你按要求设计此电路，并画出电路图。
解：（1） 让灯泡和电烙铁串联，改变通过电烙铁的电流，再利用开关的闭合让灯泡短路，使电烙铁工作，如图所示
（2） 计算出保温时，它消耗的实际功率。
9. ★★（淄博中考）商场有甲、乙两种价格相同的电热水壶，额定电压均为220V，额定功率分别为800W和1500W。请通过计算解决下列问题。（1） 家庭电路电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购哪种电热水壶？
解：（1） 家庭电路电压是220V，室内插座的额定电流是5A，该插座允许接入的最大电功率P大＝UI大＝220V×5A＝1100W，因为P甲＝800W＜1100W，P乙＝1500W＞1100W，所以从安全用电的角度考虑，应选购甲种电热水壶
