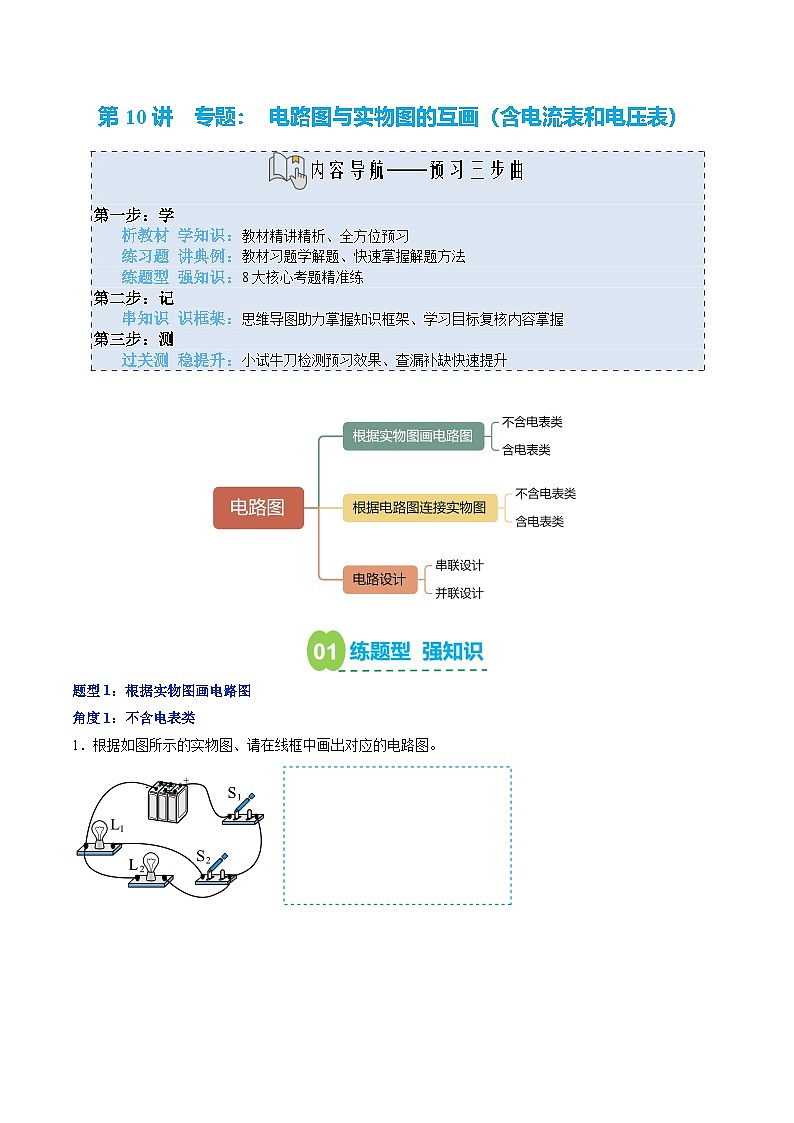

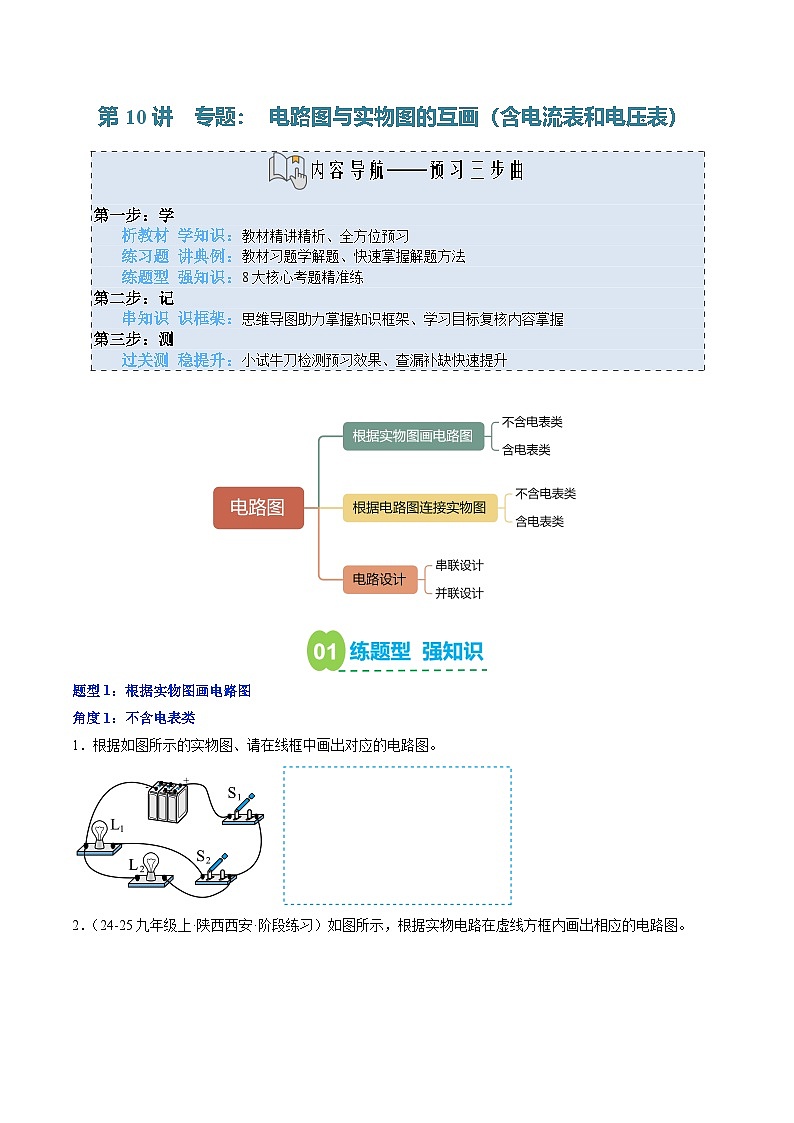

第一步：学
析教材 学知识：教材精讲精析、全方位预习
练习题 讲典例：教材习题学解题、快速掌握解题方法
练题型 强知识：8大核心考题精准练
第二步：记
串知识 识框架：思维导图助力掌握知识框架、学习目标复核内容掌握
第三步：测
过关测 稳提升：小试牛刀检测预习效果、查漏补缺快速提升
题型1：根据实物图画电路图
角度1：不含电表类

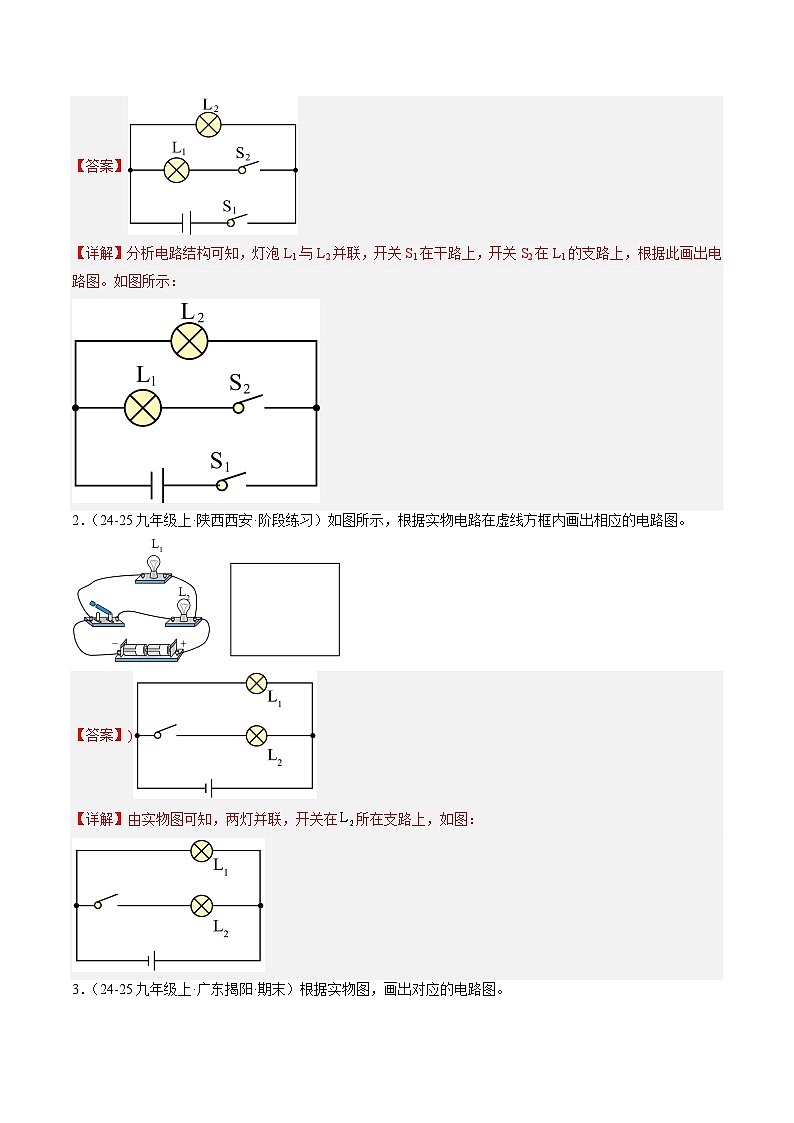

1．根据如图所示的实物图、请在线框中画出对应的电路图。

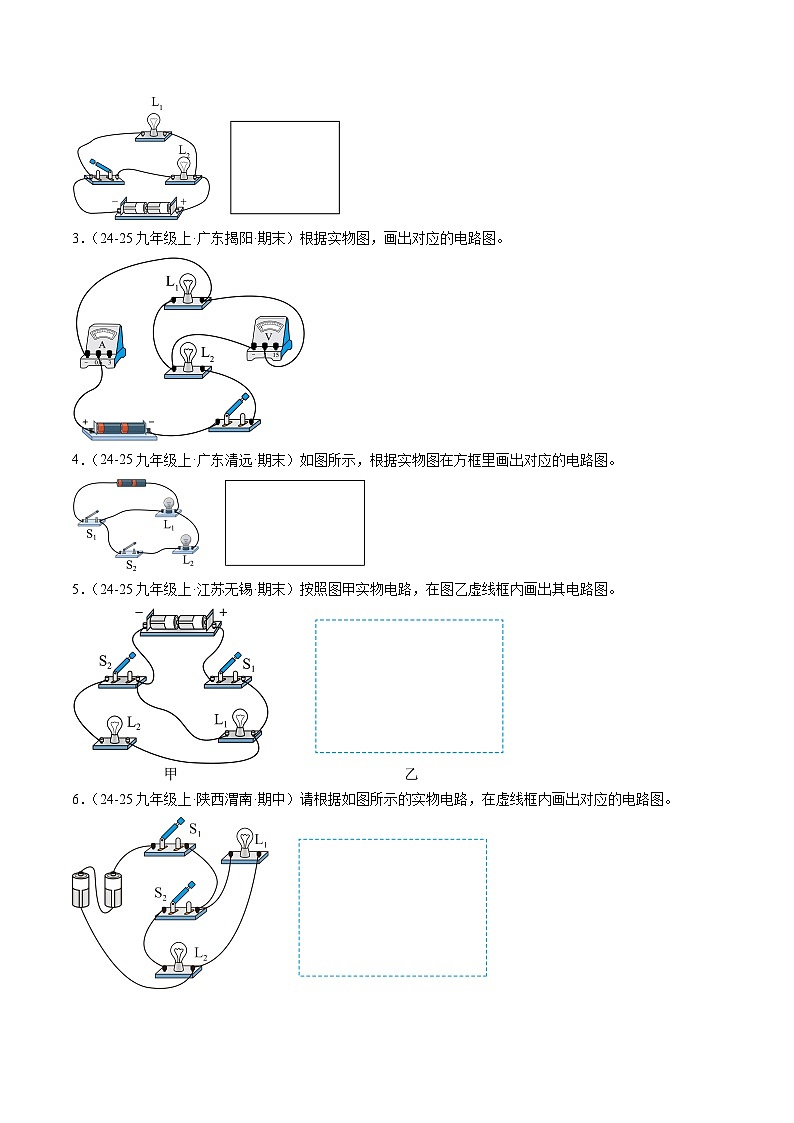

2．（24-25九年级上·陕西西安·阶段练习）如图所示，根据实物电路在虚线方框内画出相应的电路图。

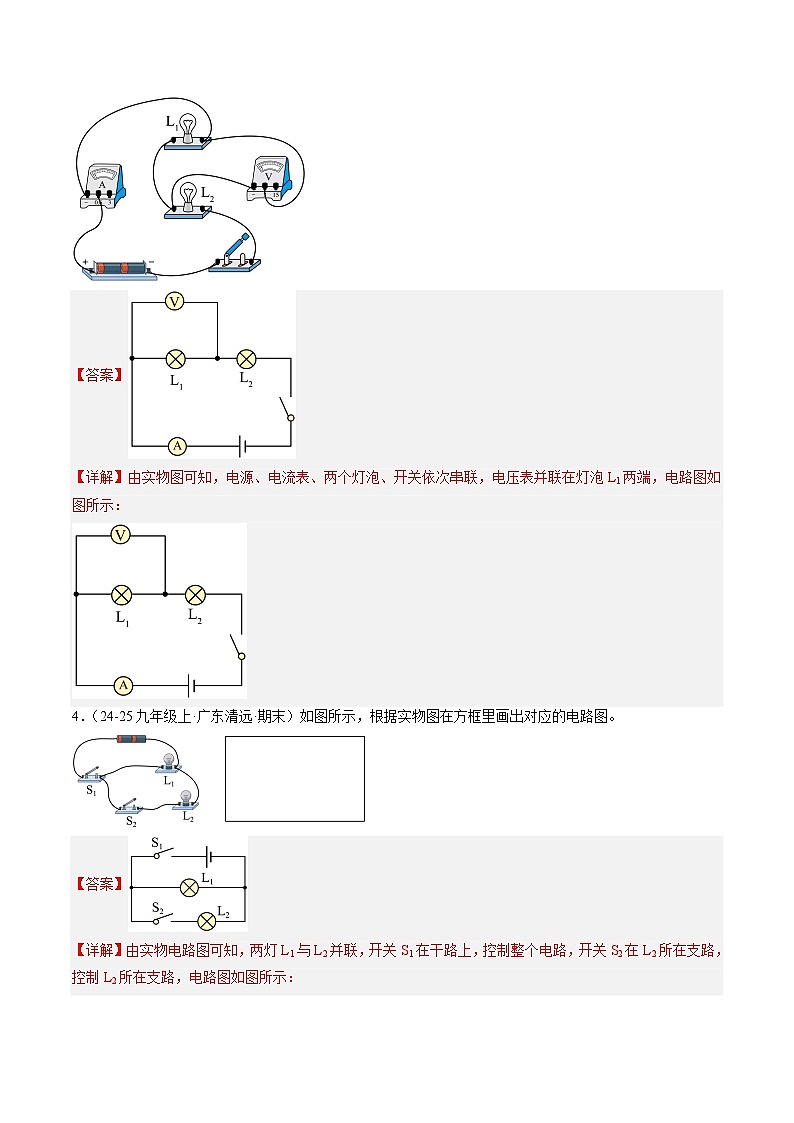

3．（24-25九年级上·广东揭阳·期末）根据实物图，画出对应的电路图。
4．（24-25九年级上·广东清远·期末）如图所示，根据实物图在方框里画出对应的电路图。
5．（24-25九年级上·江苏无锡·期末）按照图甲实物电路，在图乙虚线框内画出其电路图。
6．（24-25九年级上·陕西渭南·期中）请根据如图所示的实物电路，在虚线框内画出对应的电路图。

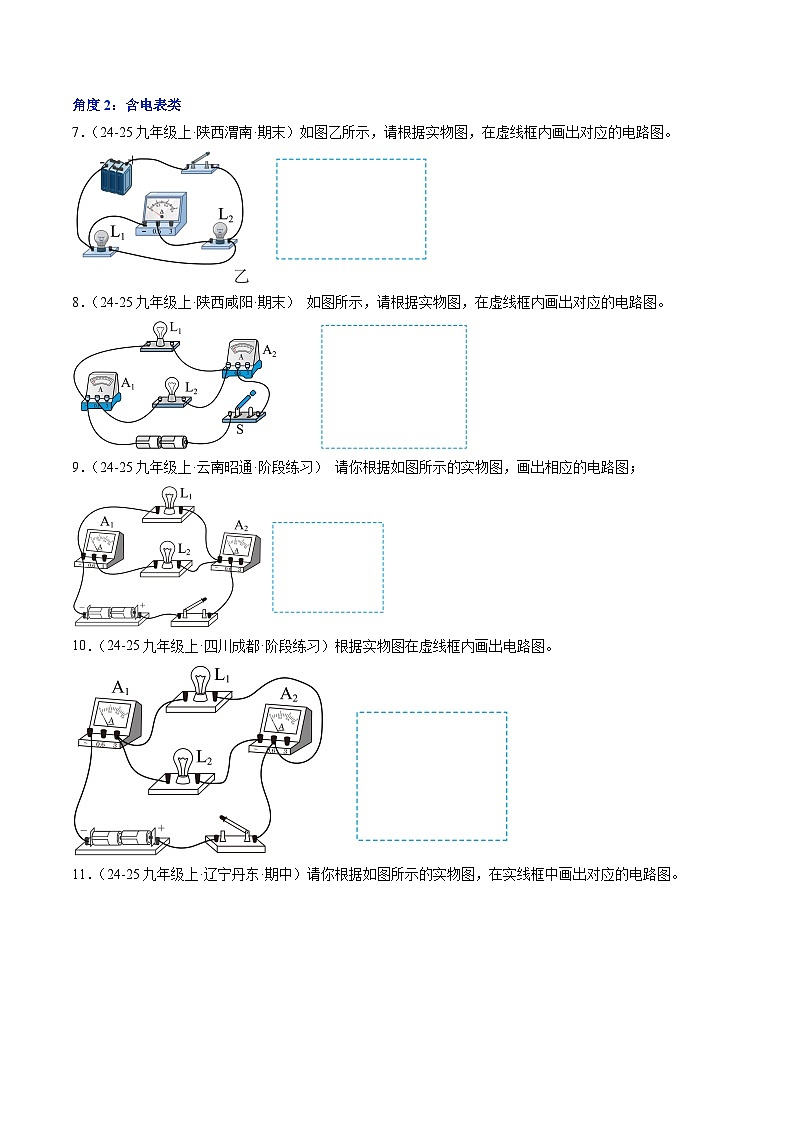

角度2：含电表类
7．（24-25九年级上·陕西渭南·期末）如图乙所示，请根据实物图，在虚线框内画出对应的电路图。
8．（24-25九年级上·陕西咸阳·期末） 如图所示，请根据实物图，在虚线框内画出对应的电路图。
9．（24-25九年级上·云南昭通·阶段练习） 请你根据如图所示的实物图，画出相应的电路图；
10．（24-25九年级上·四川成都·阶段练习）根据实物图在虚线框内画出电路图。
11．（24-25九年级上·辽宁丹东·期中）请你根据如图所示的实物图，在实线框中画出对应的电路图。
12．（24-25九年级上·江苏无锡·期中）如图所示，请依照图中的实物图在虚线框中画出对应的电路图。
题型2：根据电路图连接实物图
角度1：不含电表类
13．（24-25九年级上·广东清远·期中）(1)请根据如图电路图连接好实物图。
14．（24-25九年级上·江苏泰州·阶段练习）按要求作图。
请按照甲所示的电路图将图乙所示的实物图连接完整，要求连线不交叉。
15．（24-25九年级上·陕西咸阳·期中）如图乙所示，请根据电路图，用笔画线代替导线，将实物电路连接起来。（电流表接小量程）
16．（24-25九年级上·江苏苏州·期中）根据电路图，补充好实物图连接。
17．（24-25九年级上·江苏泰州·期中）请你根据如图甲所示的电路图，连接图乙中的实物电路。
18．（24-25九年级上·江苏盐城·期中）根据如图甲所示的电路图，用笔画线表示导线，把图乙中的元件连接起来。
角度2：含电表类
19．请根据如图乙所示的实物图，在虚线框内画出相应的电路图。
20．（24-25九年级上·陕西渭南·期末）作图题：
(2)如图所示，请根据实物图在虚线框中画出对应的电路图。
21．（24-25九年级上·广东肇庆·期中）根据如题图所示的实物电路图，在虚线框内画出与它对应的电路图。
22．（24-25九年级上·江苏南京·期中）按要求作图：
(3)根据图（a）所示的电路图，用笔画线代替导线，将实物电路（b）补充完整。
23．（24-25九年级上·江苏扬州·期中）根据图（a）图所示的电路图，把图（b）实物连接图补充完整。
24．（24-25九年级上·云南昆明·期中）
(1)请根据如图所示的实物电路在虚线框内画出它的电路图。
题型3：电路设计
角度1：串联设计
25．（24-25九年级上·陕西延安·期末）在高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，检票通过。身份证和人脸识别系统都相当于开关，信息符合后开关自动闭合。请根据以上要求在虚线框内将如图-2所示的电路连接完整。
26．（24-25九年级上·广东揭阳·期中）如图甲所示的是某榨汁机的外形图。为保障安全，人们给该品牌的榨汁机设置了电源开关S1和安全开关S2，当杯体放在主机上时，安全开关S2自动闭合，此时再闭合电源开关，电动机才能启动，开始榨汁。请按以上要求在图乙中用横平线或竖直线代替导线，画出该榨汁机的电路图。
27．（24-25九年级上·广东惠州·期中）为节约电能，在居民楼的楼道中，装有由声控开关和光控开关共同控制的楼道灯。夜晚，当有人走动发出声音时，电路接通，灯亮；经过一两分钟后，开关内部的延时装置就把电路断开，灯灭。白天，无论发出多大的声音，灯也不亮。请将图中的器材连成符合楼道灯要求的电路。
28．（24-25九年级上·陕西西安·期中）如图（a）是动车车站的自动检票闸机口。乘客需刷身份证同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，可检票通过。身份证系统相当于开关S1，人脸识别系统相当于开关S2，信息符合后开关自动闭合。请根据以上要求，将图（b）中的模拟电路补充完整。
29．（24-25九年级上·江苏无锡·期中）为了外婆的安全与方便，小云妈妈网购了一款人体感应灯。这种灯只有在光线暗（光敏开关闭合）且有人靠近（人体感应器接通）时，才会自动发光；光线强或人离开时灯不发光。请将电路图按照要求补充完整。
【答案】
【详解】根据题意，只有在光线暗且有人靠近时才会自动发光，说明光敏开关和人体感应开关不能单独工作，共同控制一个灯泡，则电路应为串联电路，电流流出后依次经过各元件回到电源的负极，如下图所示：
30．（23-24九年级上·陕西咸阳·期中）小区楼道中有两只“220V，10W”的LED灯同时照明，为节约用电，设计成了“智能控制电路”由“光控开关”和“声控开关”实现：当同时满足“天黑和有人路过楼道”两个条件时，两灯一起亮，不能同时满足以上两个条件，两灯都不亮。请根据条件完成电路图。
【答案】
【详解】由题意可知，当同时满足“天黑和有人路过楼道”两个条件时，两灯一起亮，不能同时满足以上两个条件，两灯都不亮，说明两开关不能独立工作，即两开关为串联，根据灯的额定电压可知，两灯泡应为并联，据此设计电路图，如图所示：
31．（2024·贵州贵阳·二模）如图所示是未完成连接的实物电路，请用笔画线代替导线完成该电路连接。要求：两灯并联，开关S同时控制灯L1、L2，电流表只测L1所在支路电流，导线不能交叉。
【答案】
【详解】两灯并联，开关S在干路上，电流表只测量通过L1的电流，由于不知道电流的大小，故电流表选用大量程与灯串联，如下所示：
32．（22-23九年级上·甘肃金昌·阶段练习）科技人员利用“光敏”材料制成“光控开关”，天黑时，开关自动闭合，天亮时，自动断开；同时利用“声敏”材料制成声控开关，当有人走动发出声音时，开关自动闭合，无人走动时自动断开。将这两种开关配合使用，就可使楼道路灯变得“聪明”，达到节约用电的目的。请根据以上特点将图中的电路连接完整。
【答案】
【详解】由题意可知，为了达到节约用电的目的，光控开关和声控开关应同时控制一盏灯，同时符合光暗到一定程度且有一定声音时，灯泡才能发光，故两个开关和灯泡之间应该是串联关系，如下图所示：
。
角度2：并联设计
33．如图所示，是家用电冰箱的部分电路图，冰箱压缩机由温控开关控制，冷藏室的照明灯L由冰箱门控开关控制，请按要求连接电路图。
34．（24-25九年级上·湖南邵阳·期中）(1)设计一个病床呼叫电路。要求，开关S1控制指示灯L1和电铃；开关S2控制指示灯L2和电铃。请在图中连线，形成符合要求的完整电路图。
(2)电流表和电压表的量程分别是0~0.6A和0~3V，按图甲的电路图将图乙的实物连接起来。
35．（24-25九年级上·江苏徐州·期中）如图所示灯和灯并联；开关只控制灯，开关同时控制灯和灯。
36．如图所示，学校有前、后两个门，在前、后门各装一个按钮开关，学校传达室有甲、乙两盏灯和电池组。要求：前门来人按下开关时甲灯亮，后门来人按下开关时乙灯亮。请在实物图中连线。（导线不要交叉）
1．（24-25九年级上·海南·期中）(1)根据如图所示的实际电路，在虚线框内画出电路图。
(2)请在图中用笔画线代替导线连接电路。要求：两灯并联，开关S同时控制两盏灯泡。
2．（24-25九年级上·广东广州·期中）如图所示，根据实物图在虚框中画出对应的电路图。
3．（24-25九年级上·山东德州·阶段练习）请根据图的实物图画出相应的电路图。
4．（24-25九年级上·辽宁大连·期末）如图所示实物图，请在虚线框内画出对应的电路图。
5．（24-25九年级上·广东揭阳·期末）如图所示，请根据实物连接图在右边的方框内画出电路图。
6．（24-25九年级上·山东菏泽·阶段练习）某保密室有三道门，关上一道门相当于闭合一个开关。只要有一道门没有关上红色和绿色的指示灯都会发光。当三道门都关上时，红灯会熄灭，只有绿灯会发光。请根据实物图在虚线框里设计出符合要求的电路图。

7．（24-25九年级上·辽宁葫芦岛·期末）有一种智能音箱，手动闭合开关S1，或者对它说“播放音乐”（相当于闭合开关S2），都可以使智能音箱进入播放模式。请根据它的工作要求在方框内将电路图补充完整。
8．（24-25九年级上·广西河池·期末）(1)请根据如图所示的实物图画出对应的电路图。
(2)如图左、右两灯分别代表小汽车的左、右转向灯，开关S控制左右两盏转向灯，且开关往左闭合左灯亮，往右闭合右灯亮。请根据题意用笔画线代替导线完成实物图连接。
9．（24-25九年级上·云南玉溪·期中）作图题：
(1)请根据如图所示的实物连接图在虚线框中画出相应的电路图。
(2)请按照电路图把实物图连接起来。（用笔画线代替导线）
10．（24-25九年级上·福建莆田·期中）将如图所示的实物图改画成电路图（画在虚线框中）；
11．（24-25九年级上·辽宁丹东·期末）根据如图的实物电路在方框内画出相应的电路图。
12．（24-25九年级上·陕西西安·阶段练习）(1)如图所示，请根据实物图在虚线框内画出相应的电路图；
(2)在高铁站的自动检票闸机口，乘客需刷身份证，同时进行人脸识别，两个信息都符合后闸机门（电动机）才自动打开，检票通过。身份证和人脸识别系统都相当于开关，信息符合后开关自动闭合。请将如图虚线框内电路连接完整，使其符合上述要求。
13．（24-25九年级上·广东深圳·期末）小明去养老院做社工，为老年人设计一个夜间感应灯电路，可实现在夜晚检测到人体活动时自动开启LED灯，其中S1为红外传感器（感应到红外线时自动闭合，否则断开），S2为光敏传感器（光线弱时自动闭合，光线强时自动断开）。请用笔画线代替导线将电路图连接完整。
14．（23-24九年级上·四川南充·阶段练习）电压力锅，它结合了高压锅和电饭锅的优点，省时省电、安全性高。当电压力锅内部气压过大或温度过高时，发热器都会停止工作。下图中S1为过压保护开关，S2为过热保护开关，压强过大时开关S1自动断开，温度过高时开关S2自动断开。请你把图中的各元件件符号连接成符合要求的电路图。
15．（24-25九年级上·河南驻马店·期末）家用电动窗帘的电路主要由电源指示灯L和电动机M组成。先闭合开关S1，电源指示灯L亮；再闭合开关S2，电动机M工作拉动窗帘，当S1断开时，电动机M不能工作。请在虚线框内画出符合要求的电路图。
16．（24-25九年级上·云南昭通·期末）
(1)请根据图实物图在虚线框内画出对应的电路图。
(2)家用吹风机都有热风挡和常温挡，不论吹风机在哪个挡位工作，风扇都可以独立工作，但不能只有电热丝工作而风扇不工作，请按要求在图中画出吹风机的工作电路图。
17．（24-25九年级上·山东滨州·期中）(1)请根据电路图，用笔画线代替导线连接实物图。（要求导线不允许交叉，已知灯泡、正常工作时的电流分别为0.3A、0.5A）
(2)根据下面的实物图在方框内画出与之对应的电路图。
