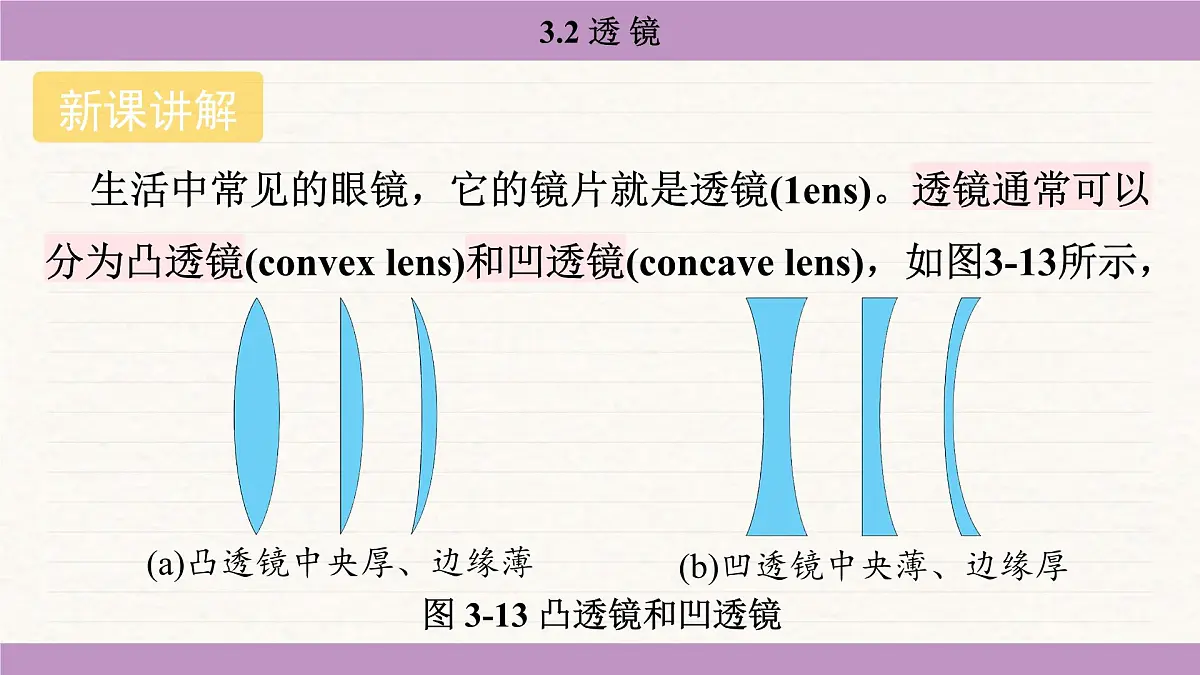

生活中常见的眼镜，它的镜片就是透镜(1ens)。透镜通常可以分为凸透镜(cnvex lens)和凹透镜(cncave lens)，如图3-13所示，

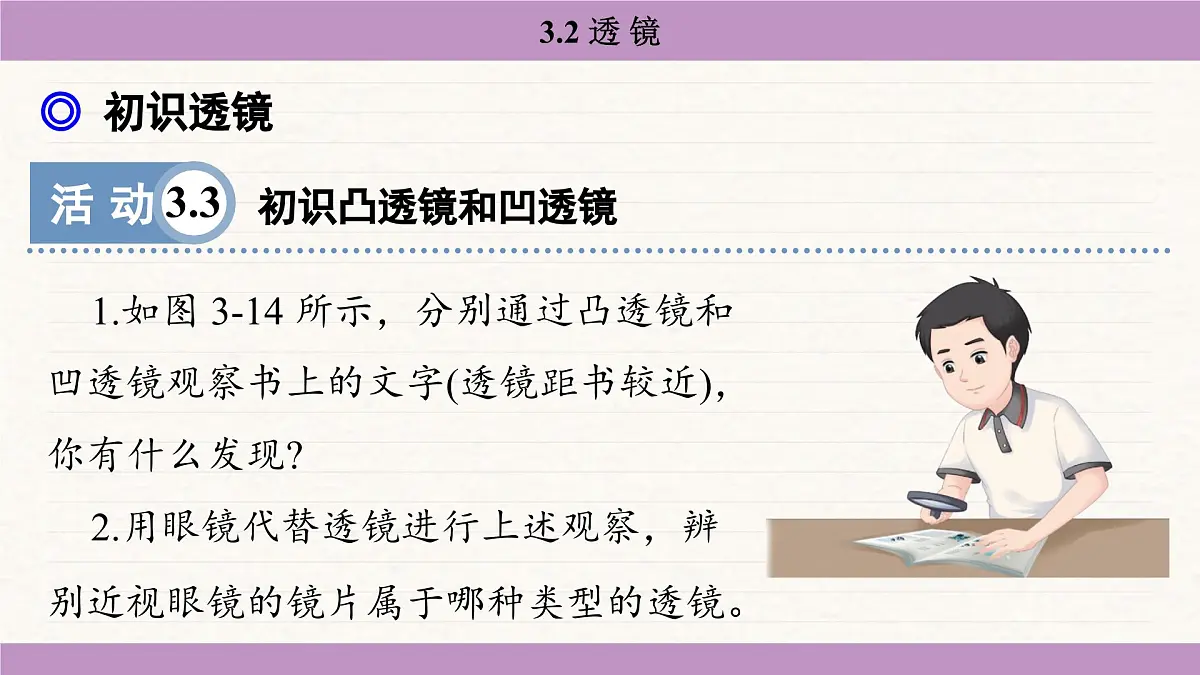

1.如图 3-14 所示，分别通过凸透镜和凹透镜观察书上的文字(透镜距书较近)，你有什么发现?2.用眼镜代替透镜进行上述观察，辨别近视眼镜的镜片属于哪种类型的透镜。

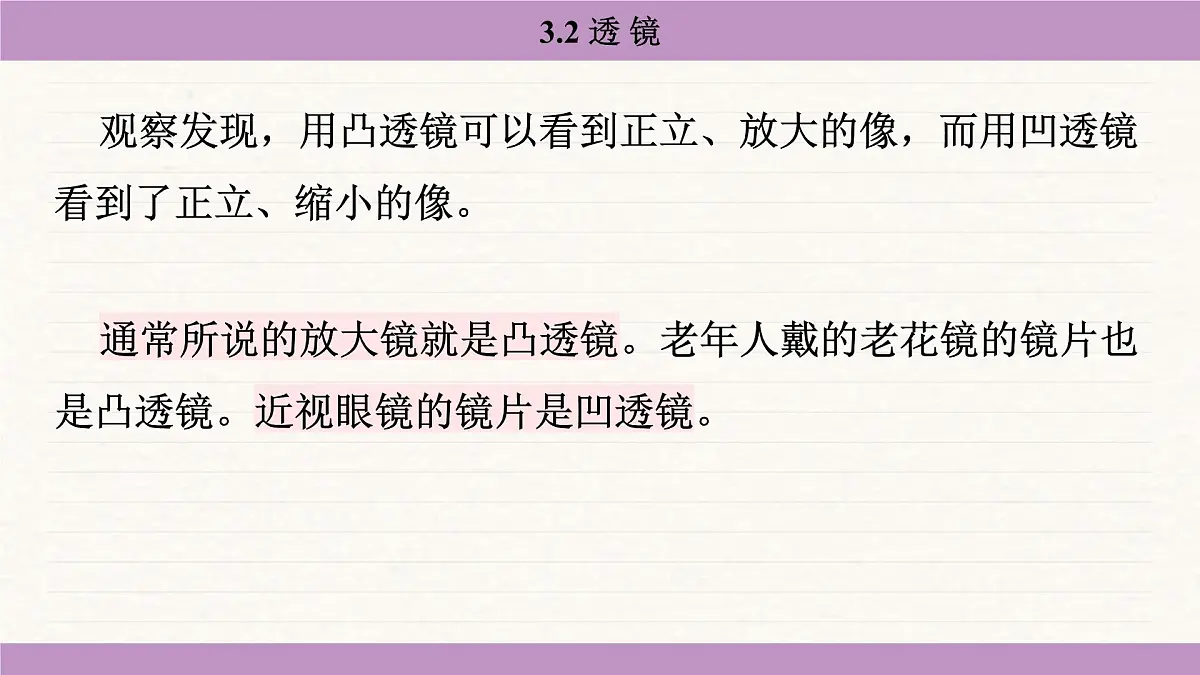

观察发现，用凸透镜可以看到正立、放大的像，而用凹透镜看到了正立、缩小的像。
通常所说的放大镜就是凸透镜。老年人戴的老花镜的镜片也是凸透镜。近视眼镜的镜片是凹透镜。

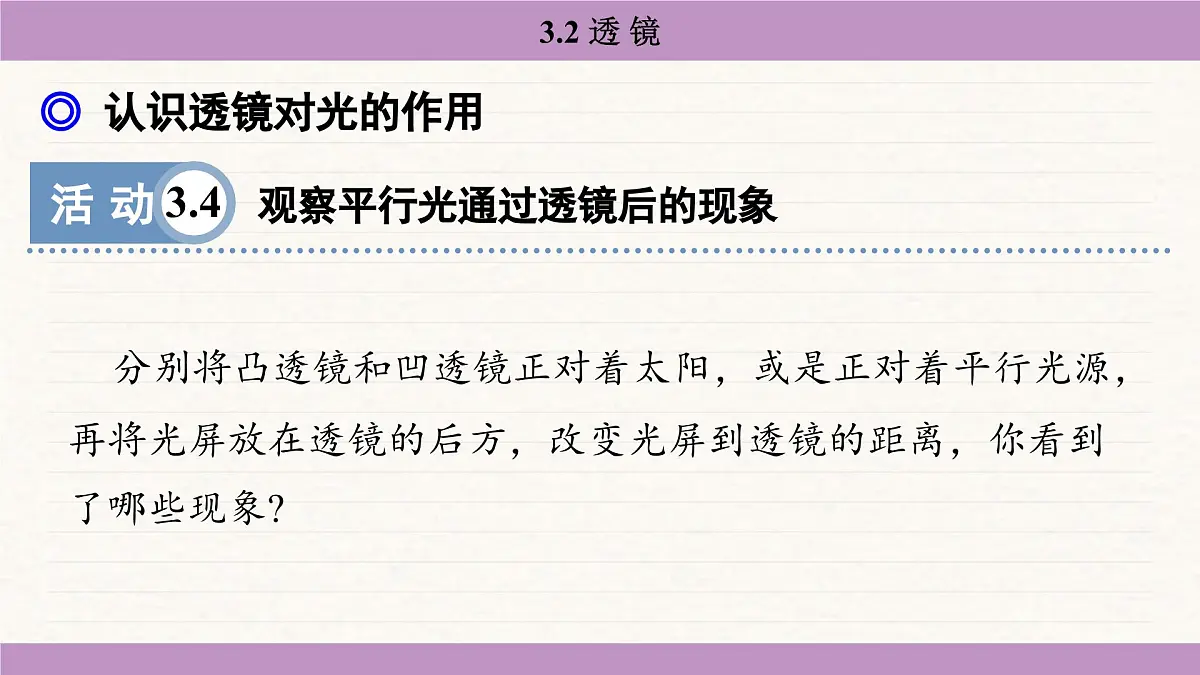

◎ 认识透镜对光的作用
分别将凸透镜和凹透镜正对着太阳，或是正对着平行光源，再将光屏放在透镜的后方，改变光屏到透镜的距离，你看到了哪些现象?

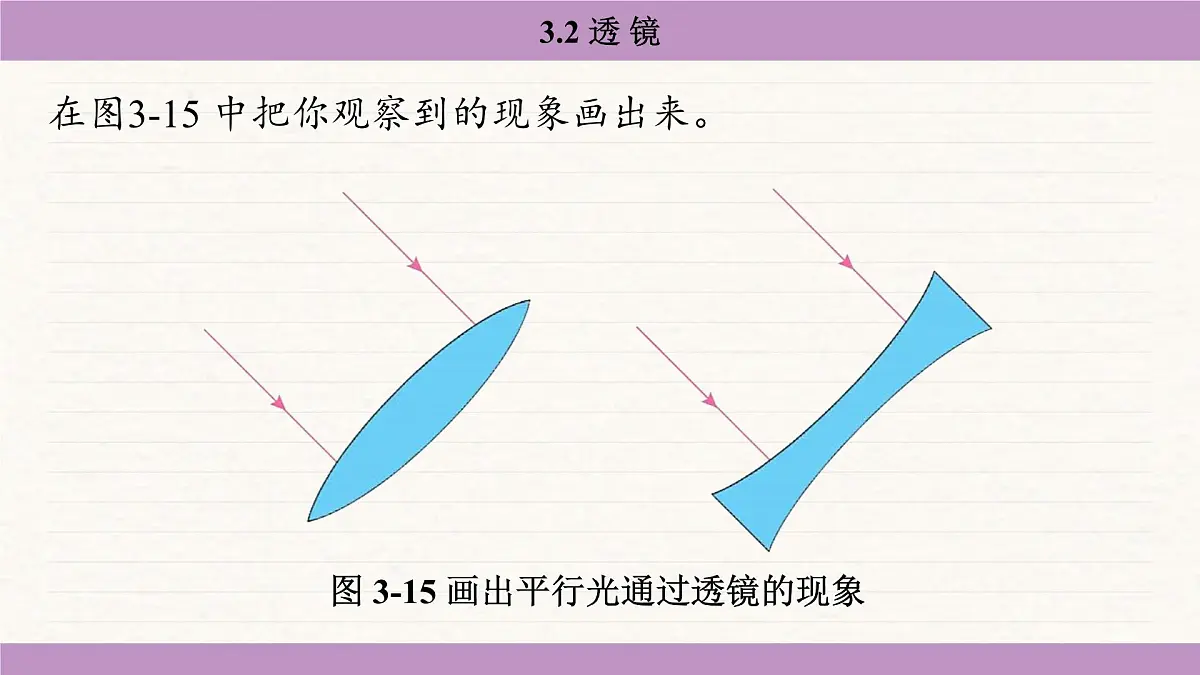

在图3-15 中把你观察到的现象画出来。
图 3-16 是在充满烟雾的容器内，用平行光照射凸透镜和凹透镜观察到的现象。
由实验可知，凸透镜对光有会聚作用，所以凸透镜又叫会聚透镜。凹透镜对光有发散作用，所以凹透镜又叫发散透镜。
凸透镜能使平行于主光轴的光会聚于一点，这个点叫作焦点(fcus)，用 F 表示。焦点到光心的距离叫作焦距 (fcal length)，用表示，如3-17(a)所示。
平行光通过凹透镜后会发散开来，如图3-17(b)所示。
如图3-18所示，用凸透镜观察邮票，可以看到正立、放大的像。能否由此认为凸透镜所成的像都是正立、放大的呢?
1.用凸透镜观察书上的文字。从贴近书上的文字开始，逐渐增大凸透镜与书的距离，你看到的文字是怎样变化的? 你有什么发现?
2.通过凸透镜观察窗外的景物，你看到的像有什么特点? 它是倒立的还是正立的，是放大的还是缩小的? 如图3-19所示，在凸透镜后面放一张白卡纸，调整它到凸透镜的距离，在白卡纸上能否看到窗外景物的像?
观察发现，适当调整物体和光屏到凸透镜的距离，也能看到倒立、缩小或倒立、放大的像，并且有的像还可以呈现在光屏上。
1.如图 3-20所示，用铁丝绕成一个内径约 4 mm的圆环，将圆环在清水中浸一下后取出，圆环内部形成的水膜犹如一个透镜。试用一种简易的方法辨别它是凸透镜还是凹透镜。轻轻甩去少量的水(保持水膜完好)，结果又会怎样?
辨别水膜透镜类型的较好办法：通过水膜透镜观察近处的物体(如书上的字)，若看到的是缩小的字，则为凹透镜，若看到的是放大的字，则为凸透镜。若是缩小的字，轻轻甩去少量的水，则会看到更小的字；若是放大的字，轻轻甩去少量的水，可能会看到放大程度变小的字，也可能看到缩小的字。
2. 如图 3-21 所示，照片中的眼镜是近视眼镜还是远视眼镜?
照片中的眼镜是近视眼镜。因为通过眼镜看到玩具成正立、缩小的像，这是凹透镜的成像特点，近视镜是四透镜制成的。
3.在利用太阳光测量凸透镜的焦距时，小明将凸透镜正对着太阳，再把一张纸放在它的下方，如图3-22所示。当在纸上呈现一个并非最小的光斑时，测得这个光斑到凸透镜的距离为 l。小明推断，凸透镜的焦距 f 一定大于 l 。你认为小明的推断正确吗? 请说明理由。
3.如图所示，F 是透镜的焦点，其中正确的光路图是 ( )
