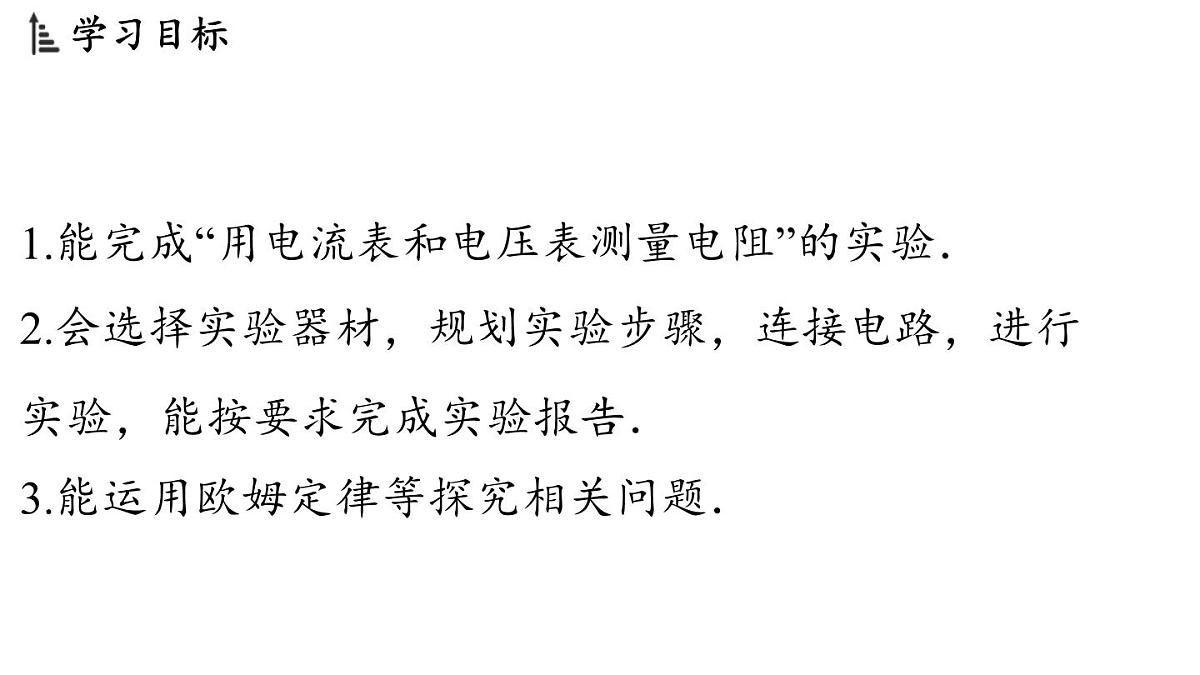

1.能完成“用电流表和电压表测量电阻”的实验．2.会选择实验器材，规划实验步骤，连接电路，进行实验，能按要求完成实验报告．3.能运用欧姆定律等探究相关问题．

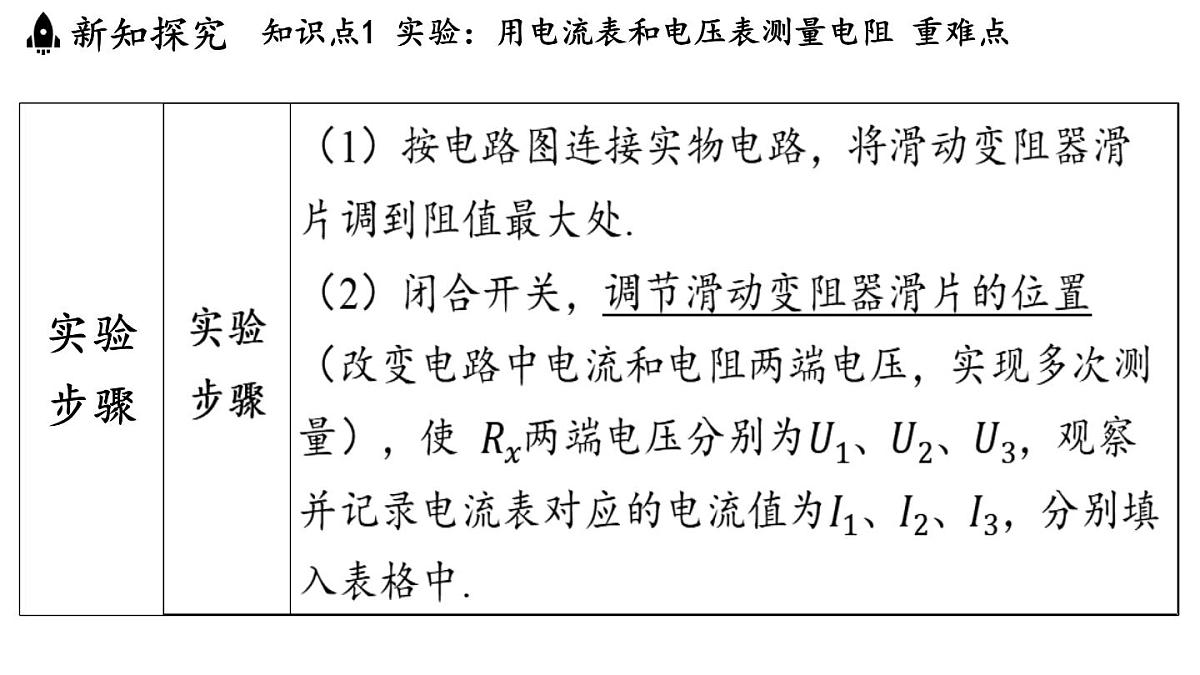

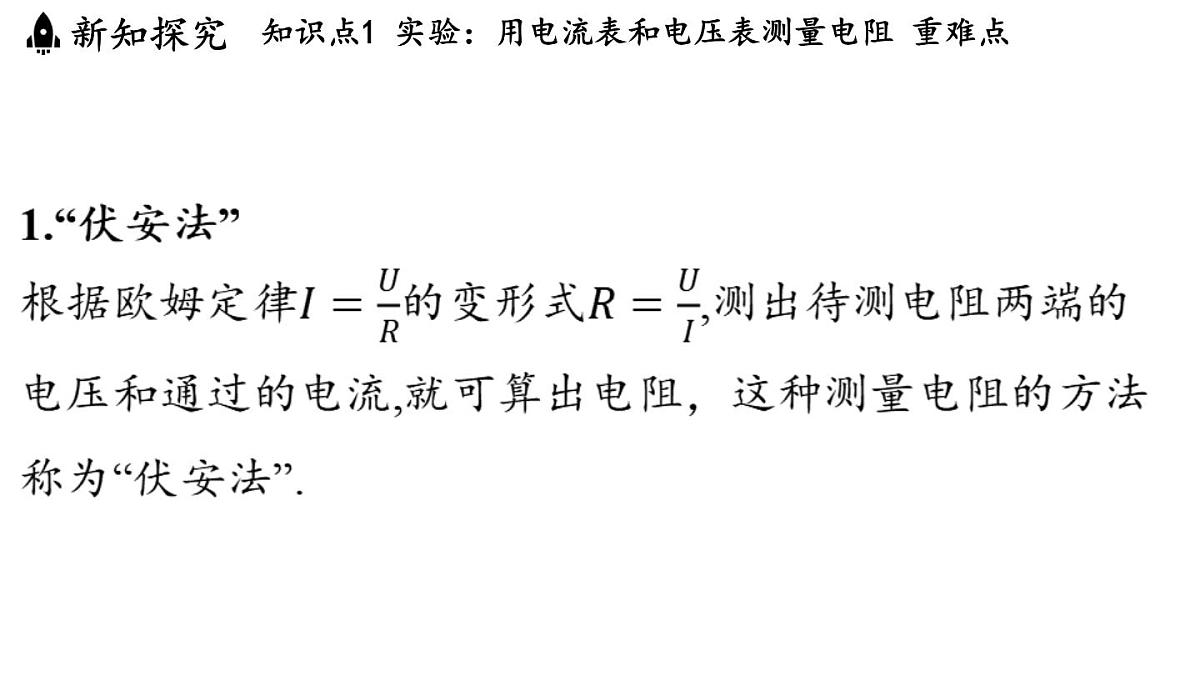

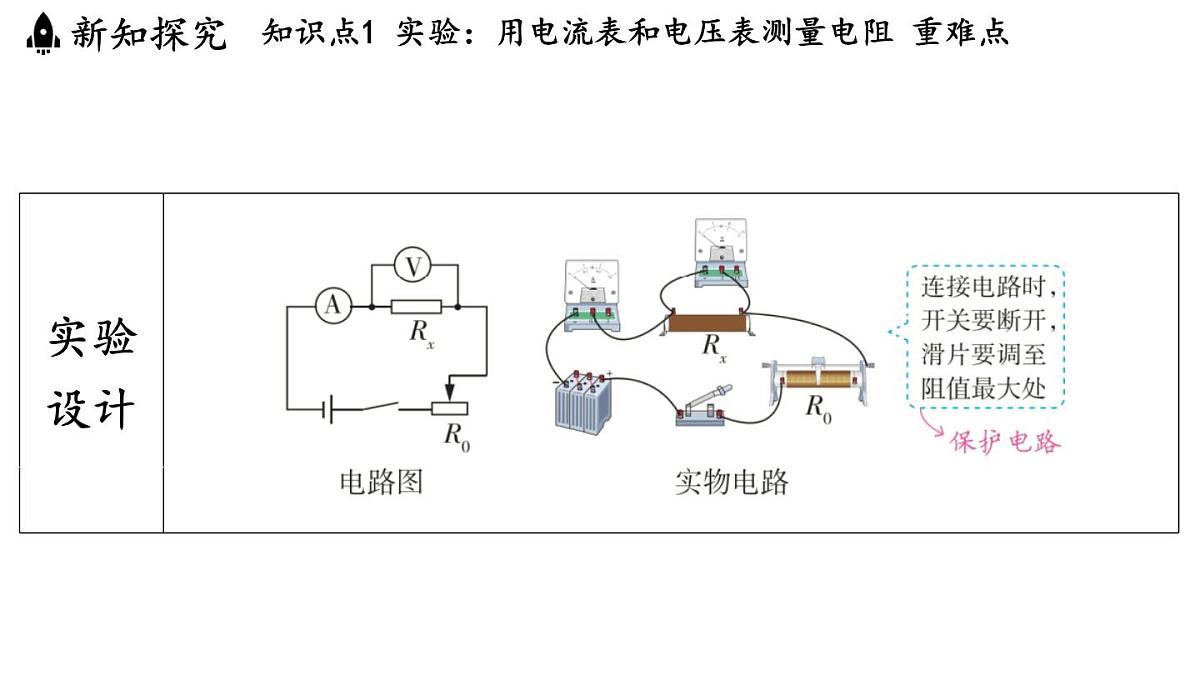

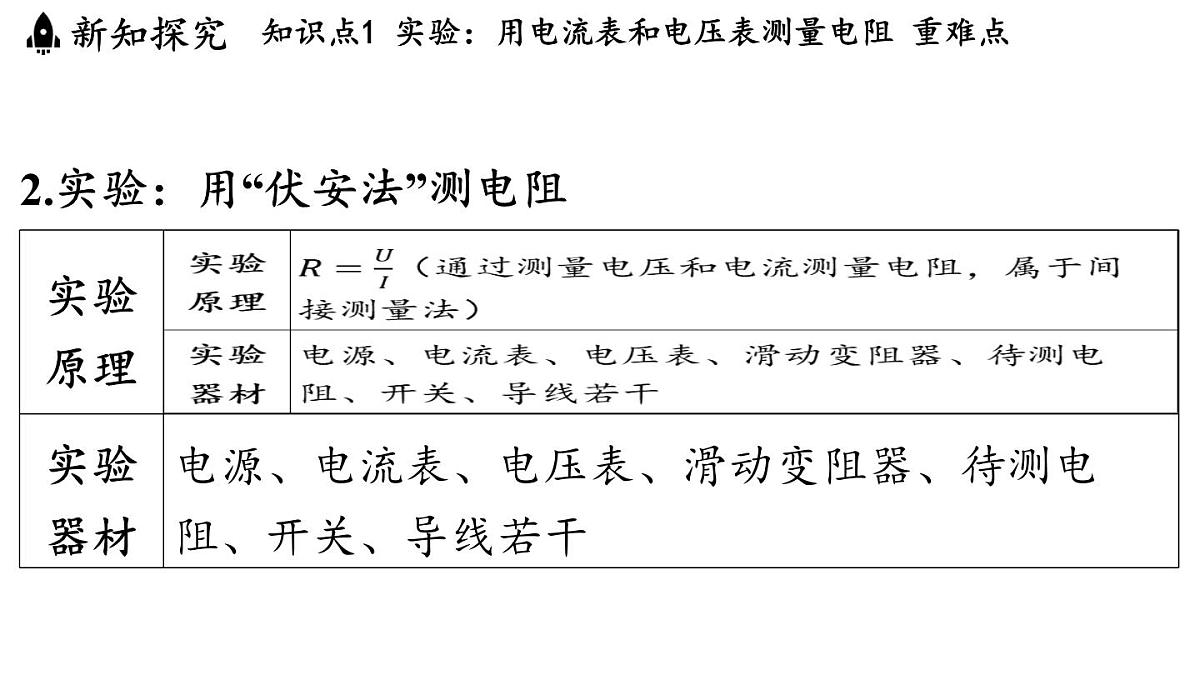

2.实验：用“伏安法”测电阻
3.实验中几种常见的故障分析
4.“伏安法”测量定值电阻与小灯泡电阻的比较

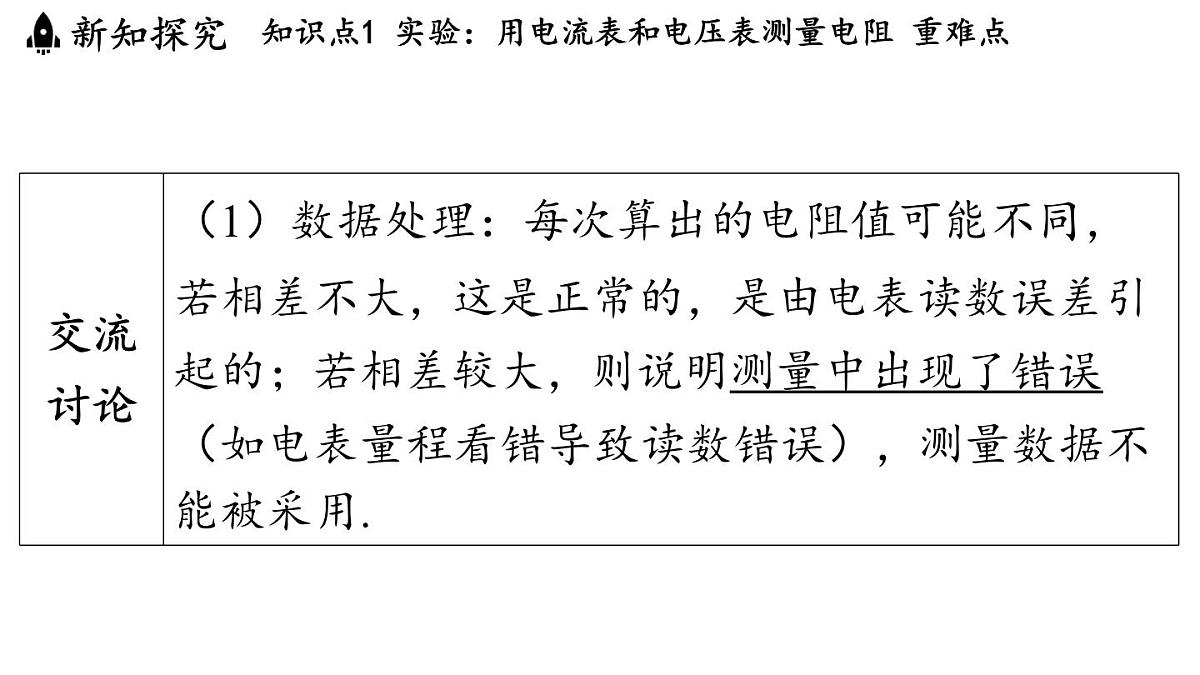

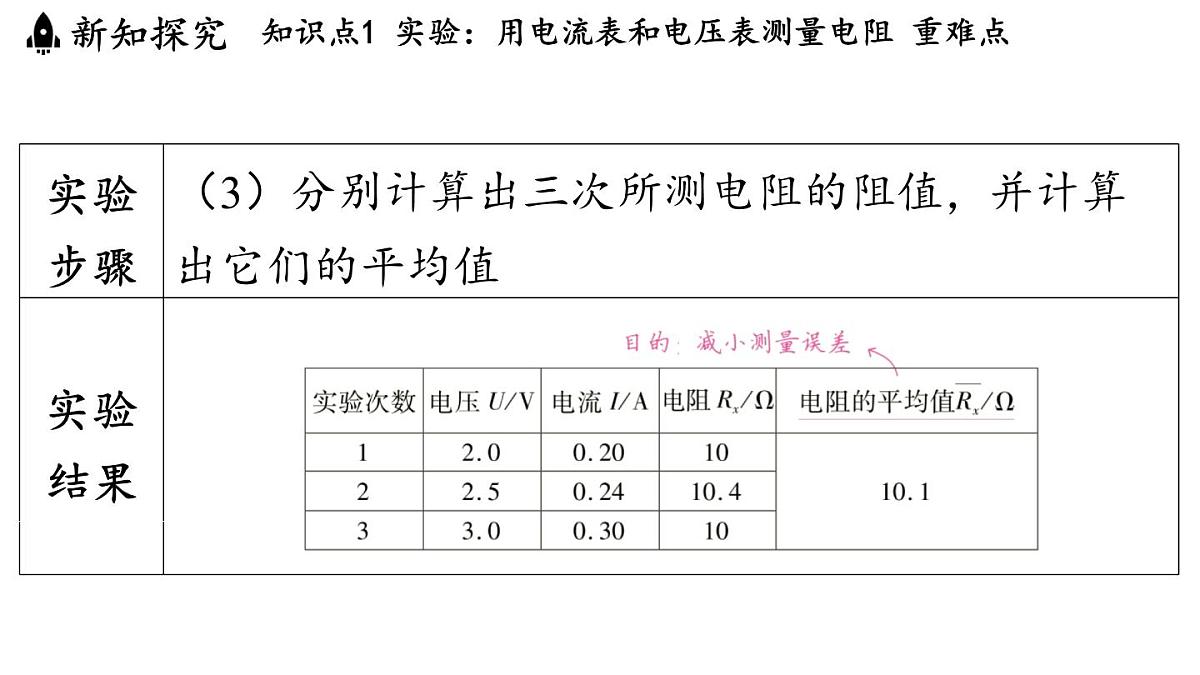

特别提醒多次测量的目的不同1.定值电阻阻值几乎是不变的，多次测量的目的是求出几次测量的平均值以减小误差.（求平均值以减小误差）
2.测量小灯泡的电阻时，多次测量的目的是比较小灯泡在不同电压下的电阻是否相同，有什么规律，从而得出小灯泡灯丝电阻与温度有关的结论.（探究小灯泡电阻变化的规律）
典例1 （ 内江中考 ）在“测量定值电阻阻值”的实验中，提供的实验器材有：
（1）图甲是实验中设计的电路图，请在图中圆圈内正确填写表示电表的字母符号.
[答案] 如图甲所示.
（2）连接电路前，发现电流表指针位置如图乙所示，此时需要进行的操作是______.连接电路时，开关应该_______（选填“断开”或“闭合”）.
（3）根据图甲的电路图，请用笔画线代替导线，把图丙中的实物图连接成完整电路（有两条导线未连接），要求开关闭合时电流表示数最小，测量时电表示数尽可能精确.
[答案] 如图乙所示.
1.“伏阻法”：用电压表、已知电阻测量未知电阻的方法
. .
2.“安阻法”：用电流表、已知电阻测量未知电阻的方法
. .
. .
3.等效替代法：用电压表（或电流表）、电阻箱测量未知电阻的方法
完成测电阻实验后，小伟想，假如没有电流表,应该也能测出电阻的阻值，于是他设计了如图所示的电路,请你帮助他将实验步骤补充完整.
[解析] 根据题意，画出电路图.此题可用两种方法解答.
（1）理论推导：并联电路的总电阻
（2）并联电阻的分流特点
