题型猜压02 家庭电路与电磁学专题（武汉专用）-2025年中考物理冲刺抢押秘籍(原卷版+解析版)

这是一份题型猜压02 家庭电路与电磁学专题（武汉专用）-2025年中考物理冲刺抢押秘籍(原卷版+解析版)，文件包含题型猜压02家庭电路与电磁学专题武汉专用原卷版docx、题型猜压02家庭电路与电磁学专题武汉专用解析版docx等2份试卷配套教学资源，其中试卷共26页， 欢迎下载使用。

根据武汉中考物理近年命题趋势，家庭电路相关考点重点集中在电路故障分析和安全用电规范。高频考点有家庭电路故障分析，主要集中在‌保险丝熔断原因、‌试电笔使用与故障检测和‌断路与短路区分。考查的重点是安全用电规范及电路连接，保险丝、空气开关、漏电保护器、三孔插座等知识点也是考查重点。‌
根据武汉中考物理近年命题趋势，电磁学部分的重点考查是‌电磁现象与设备原理，电动机与发电机的工作原理对比、电磁继电器控制电路的实际应用（如自动报警器设计）等。高频考点是磁场方向判断（安培定则）、电磁感应现象的条件。以选择和实验题的形式考查。
武汉中考物理家庭电路和电磁学近年考查的都是基础题，题型稳定不变，预计2025年继续是基础题考查。

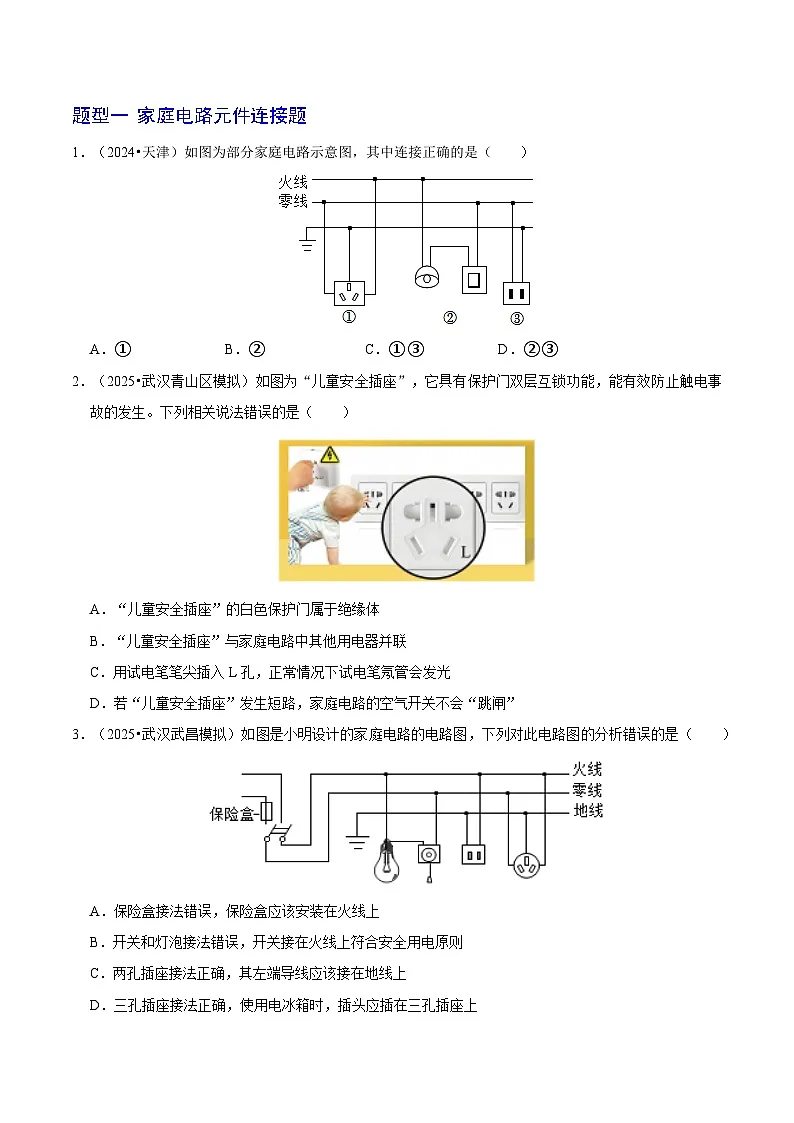

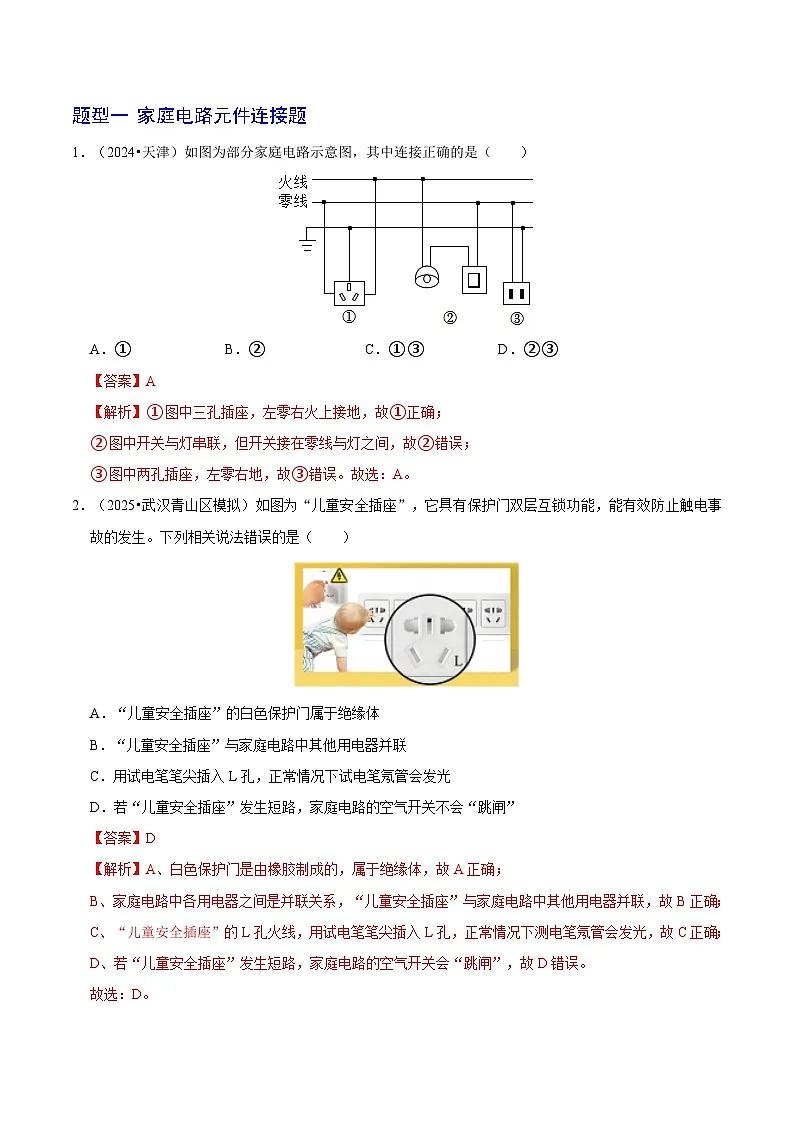

题型一 家庭电路元件连接题
1．（2024•天津）如图为部分家庭电路示意图，其中连接正确的是（ ）
A．①B．②C．①③D．②③
【答案】A
【解析】①图中三孔插座，左零右火上接地，故①正确；
②图中开关与灯串联，但开关接在零线与灯之间，故②错误；
③图中两孔插座，左零右地，故③错误。故选：A。
2．（2025•武汉青山区模拟）如图为“儿童安全插座”，它具有保护门双层互锁功能，能有效防止触电事故的发生。下列相关说法错误的是（ ）
A．“儿童安全插座”的白色保护门属于绝缘体
B．“儿童安全插座”与家庭电路中其他用电器并联
C．用试电笔笔尖插入L孔，正常情况下试电笔氖管会发光
D．若“儿童安全插座”发生短路，家庭电路的空气开关不会“跳闸”
【答案】D
【解析】A、白色保护门是由橡胶制成的，属于绝缘体，故A正确；
B、家庭电路中各用电器之间是并联关系，“儿童安全插座”与家庭电路中其他用电器并联，故B正确；
C、“儿童安全插座”的L孔火线，用试电笔笔尖插入L孔，正常情况下测电笔氖管会发光，故C正确；
D、若“儿童安全插座”发生短路，家庭电路的空气开关会“跳闸”，故D错误。
故选：D。

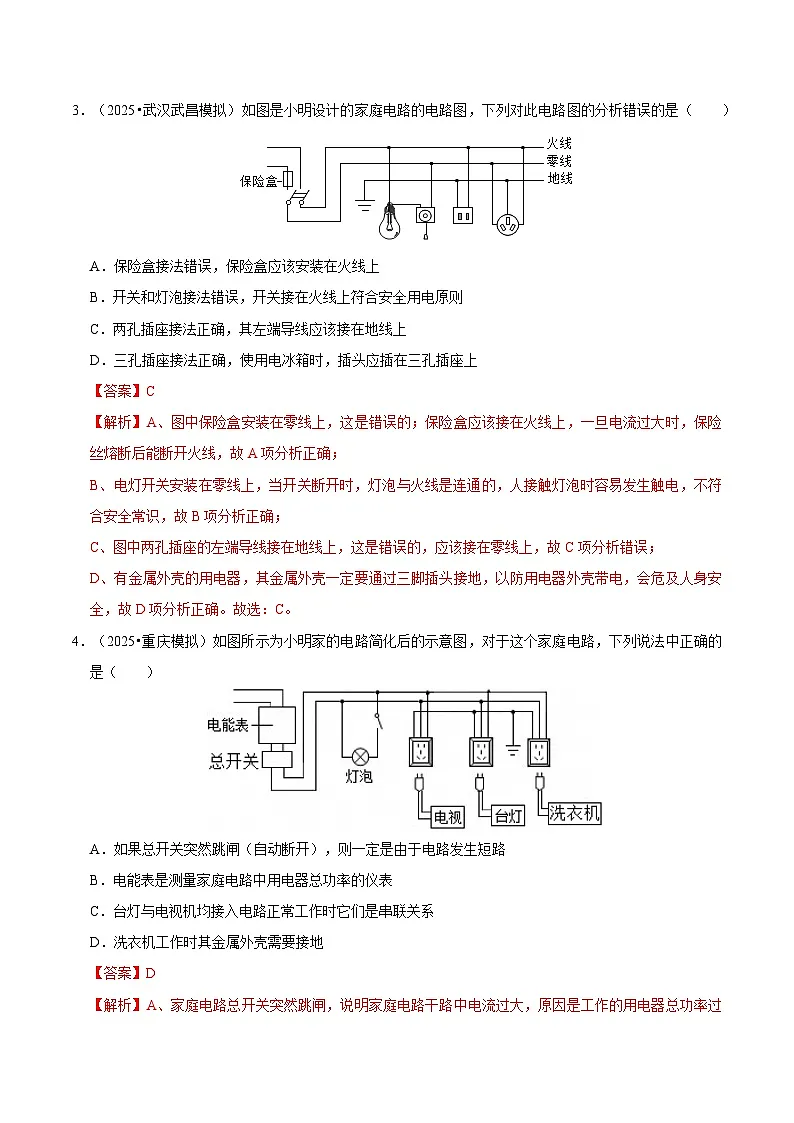

3．（2025•武汉武昌模拟）如图是小明设计的家庭电路的电路图，下列对此电路图的分析错误的是（ ）
A．保险盒接法错误，保险盒应该安装在火线上
B．开关和灯泡接法错误，开关接在火线上符合安全用电原则
C．两孔插座接法正确，其左端导线应该接在地线上
D．三孔插座接法正确，使用电冰箱时，插头应插在三孔插座上
【答案】C
【解析】A、图中保险盒安装在零线上，这是错误的；保险盒应该接在火线上，一旦电流过大时，保险丝熔断后能断开火线，故A项分析正确；
B、电灯开关安装在零线上，当开关断开时，灯泡与火线是连通的，人接触灯泡时容易发生触电，不符合安全常识，故B项分析正确；
C、图中两孔插座的左端导线接在地线上，这是错误的，应该接在零线上，故C项分析错误；
D、有金属外壳的用电器，其金属外壳一定要通过三脚插头接地，以防用电器外壳带电，会危及人身安全，故D项分析正确。故选：C。

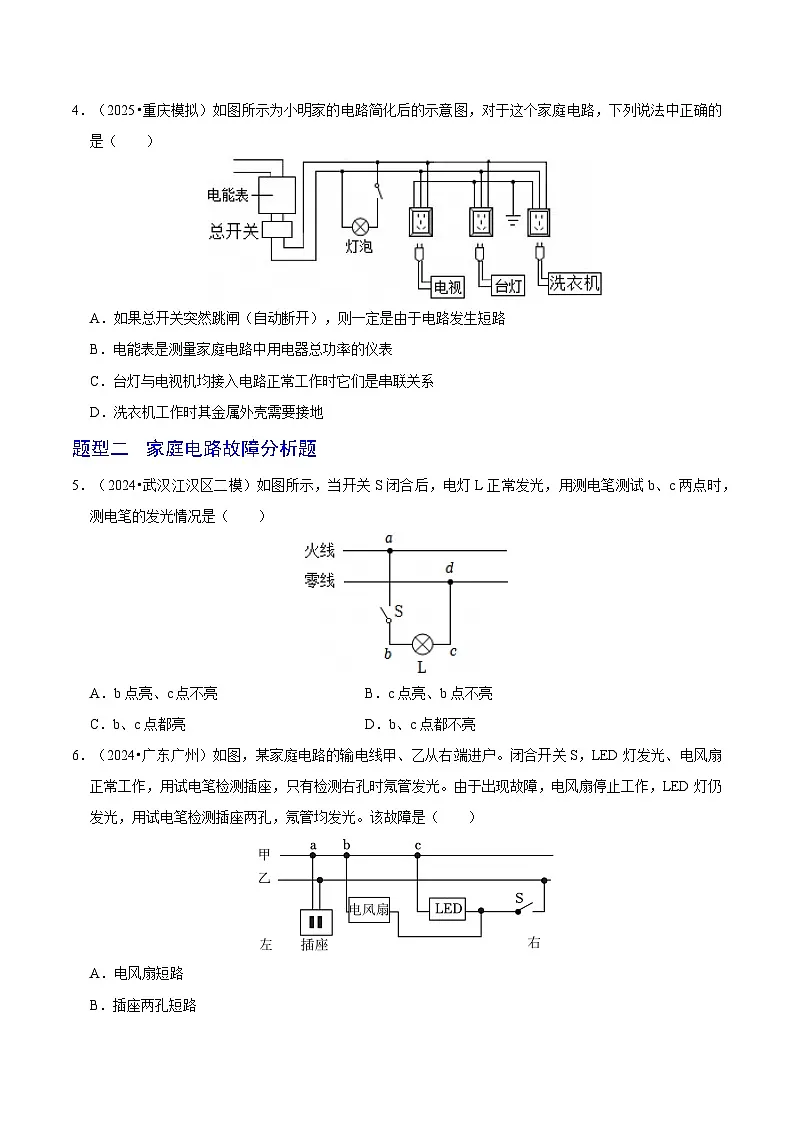

4．（2025•重庆模拟）如图所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是（ ）
A．如果总开关突然跳闸（自动断开），则一定是由于电路发生短路
B．电能表是测量家庭电路中用电器总功率的仪表
C．台灯与电视机均接入电路正常工作时它们是串联关系
D．洗衣机工作时其金属外壳需要接地
【答案】D
【解析】A、家庭电路总开关突然跳闸，说明家庭电路干路中电流过大，原因是工作的用电器总功率过大，也可能是发生的短路，故A错误；
B、电能表是测量用电器消耗电能多少的仪表，故B错误；
C、家庭电路中，台灯与电视机工作时互不影响，是并联连接，故C错误；
D、洗衣机的金属外壳与地线相连，防止金属外壳漏电，发生触电事故，故D正确。故选：D。
题型二 家庭电路故障分析题
5．（2024•武汉江汉区二模）如图所示，当开关S闭合后，电灯L正常发光，用测电笔测试b、c两点时，测电笔的发光情况是（ ）
A．b点亮、c点不亮B．c点亮、b点不亮
C．b、c点都亮D．b、c点都不亮
【答案】A
【解析】闭合开关，灯泡亮是通路，b与火线相连，测电笔会亮，但c与零线相连，测电笔不会亮。
故选：A。
6．（2024•广东广州）如图，某家庭电路的输电线甲、乙从右端进户。闭合开关S，LED灯发光、电风扇正常工作，用试电笔检测插座，只有检测右孔时氖管发光。由于出现故障，电风扇停止工作，LED灯仍发光，用试电笔检测插座两孔，氖管均发光。该故障是（ ）
A．电风扇短路
B．插座两孔短路
C．输电线甲a、b两点之间断路
D．输电线甲b、c两点之间断路
【答案】D
【解析】LED灯发光，说明LED灯的支路是正常的；电风扇停止工作，说明电风扇的支路断路；用试电笔检测插座两孔，氖管均发光，这说明左右两孔与火线之间是连接的，所以故障是b、c之间断路了，故ABC错误，D正确。故选：D。
7．（2025•湖南长沙模拟）如图所示是某同学家的部分电路，开始时各部分正常工作，当台灯的插头插入插座后，正常烧水的电热壶突然不工作了，灯泡也熄灭了，拔出台灯的插头后，电热壶和灯泡仍不能工作，把试电笔分别插入插座的左、右两孔中，氖管均不能发光。下列说法正确的是（ ）
A．和灯泡连接的开关接法正确
B．故障可能是电热壶所在电路的B、D两点间短路
C．故障可能台灯短路导致保险丝熔断
D．故障可能是进户零线至C点间导线断路
【答案】C
【解析】A、为了保证用电的安全，开关应该接在火线和灯泡之间，图中开关接在零线上，则和灯泡连接的开关接法错误，故A错误；
BCD、将电饭煲的插头插入电源的三孔插座后，正在烧水的电热壶突然不能工作、灯泡也熄灭了，这表明干路中是没有电流的，即干路中出现了断路现象；拔出电饭煲的插头，电热壶仍不能工作，把测电笔分别插入插座的左、右孔，氖管均不发光，说明插座的两个孔都是不与火线相连的，所以故障是火线断路；若进户零线至C点间零线断路，火线会带电，故BD错误，C正确。
故选：C。
8．（2025•武汉模拟）如下图所示是现在一般标准住宅户内配电系统方框图。下列说法正确的是（ ）
A．电能表用来计量家中所有用电器的总功率，空气开关与保险丝的作用完全相同
B．若闭合开关后灯泡不亮，而空调还能工作，用试电笔检查插座左右两孔氖管都发光，一定是c、d之间发生了断路
C．甲、乙两图中的人都触电了，且“漏电保护器”都会切断电路
D．若空气开关“跳闸”，可能是电路中发生了图甲的触电事故
【答案】B
【解析】A、电能表用来计量家中所有用电器消耗电能多少的仪器；空气开关兼具总开关和保险丝的作用，可以在电流过大时自动断开开关以保护电路安全，也可当总开关使用随时切断电路，故A错误；
B、若闭合开关后灯泡不亮，而空调还能工作，说明空调的电路是接通的；三孔插座的左孔通过灯泡、空开与火线相连，用试电笔检查插座左右两孔氖管都发光，说明左右两孔与火线之间是接通的，所以故障原因可能是c、d之间发生了断路，故B正确；
CD、发生甲图触电时，但不会使电路中的电流过大，所以空气开关不会自动切断电路，由于通过火线和零线的电流相同，所以漏电保护器不会断开电路；发生乙图触电时，漏电保护器会自动切断电路，起到保护作用，但空气开关不会断开，故CD错误。故选：B。
9．（2025•武汉江汉区模拟）如图所示是现在一般标准住宅户内配电系统方框图，其中导线a、b为进户线，下列说法正确的是（ ）
A．进户线b是火线
B．方框1内是电能表，方框2内是空气开关
C．人触摸导线c的破损处，空气开关会跳闸
D．把电热水壶插头刚插入三孔插座时，空气开关跳闸，原因一定是电热水壶内部发生短路
【答案】B
【解析】A、图中没有保险丝，无法区分火线与零线，故A错误；
B、为了记录电能多少准确，方框1内是电能表，方框2内是空气开关，故B正确；
C、人触摸导线c的破损处，由于通过人体的电流较小，空气开关不会跳闸，故C错误；
D、电热水壶属于大功率用电器，插头刚插入三孔插座时，空气开关跳闸，可能是短路，也可能是电路的总功率过大，故D错误。故选：B。
题型三 家庭电路与安全用电题
10．（2025•武汉模拟）关于家庭电路和安全用电，下列说法中正确的是（ ）
A．人直接或间接接触到火线就一定会触电
B．电冰箱应接在三孔插座上，是为了防止漏电事故发生
C．使用试电笔时为了确保安全，手不能接触试电笔上的任何金属部分
D．家庭电路中，用电器被短路会造成电路中总电流过大，容易烧坏用电器
【答案】B
【解析】A、当人体跟火线接触，且在大地上或另一处人体与零线接触才会触电，故A错误；
B、洗衣机、电冰箱等用电器都有金属外壳，使用三孔插座时，外壳是接地的，可以有效防止漏电导致的触电事故，故B正确；
C、使用试电笔时，手不能触碰到试电笔的笔尖金属体，否则会造成触电，手应该触碰的是试电笔笔尾的金属体，故C错误；
D、用电器被短路会造成电路中总电流过大，用电器不能正常工作，故D错误。
故选：B。
11．（2024•绥化）“安全用电，珍爱生命”，图中符合安全用电原则的是（ ）
A．人站在地上接触火线
B．使用绝缘皮破损的电线
C．开关接在火线与灯泡之间
D．多个大功率用电器同时使用
【答案】C
【解析】A、人站在地上接触火线，电流从火线经人体流向大地，会造成人体触电，故A不符合安全用电原则；
B、使用绝缘皮破损的电线容易发生漏电和触电事故，故B不符合安全用电原则；
C、开关要接在火线与灯泡之间，当开关断开时，灯泡与火线是断开的，人接触灯泡是安全的，故C符合安全用电原则；
D、多个大功率用电器使用同一插座，通过插座的电流过大而引起火灾，故D不符合安全用电原则。
故选：C。
12．（2025•武汉模拟）关于家庭电路和安全用电，下列说法正确的是（ ）
A．图甲中，床头灯开关内的线头相碰，会造成空气开关跳闸
B．图乙中，漏电保护器会在插座被短路时跳闸，迅速切断电流
C．图丙中，闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电路故障为EF间断路
D．图丁中，用试电笔检查电气设备是否带电时，为了安全，手不能触碰金属笔尖和金属笔卡
【答案】C
【解析】A、床头灯开关内的线头相碰，相当于开关闭合，不会造成电路中的电流过大，不会造成图甲中空气开关跳闸，故A错误；
B、插座被短路时，电路中的电流过大，经过火线、零线的电流相同，漏电保护器不会切断电流，故B错误；
C、闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光，该电路故障为E、F之间断路，故C正确；
D、试电笔可以用来区分零线和火线，使用时要用指尖抵住笔尾的金属体，不能接触笔尖金属体，故D错误。故选：C。
13．（2025•武汉江岸区一模）关于家庭电路，下列说法中错误的（ ）
A．图甲中，各元件的连接均符合安全用电原则
B．图乙中，人会发生触电事故，此时漏电保护器不会切断电路
C．图丙中，电线绝缘皮破损造成短路，此时空气开关会迅速切断电路
D．图丁中，正确使用试电笔接触火线时，流过人体的电流很小，所以人不会发生触电事故
【答案】A
【解析】A、图甲中，电灯开关接零线，连接不符合安全用电原则，故A错误；
B、乙图中，人站在绝缘板凳上，双手同时触摸火线、零线，电流不会导向大地，图中电流是从火线经过人体到零线，这种双线触电方式使火线和零线之间的电流始终相等，所以漏电保护器不会工作，故B正确；
C、图丙中，电线绝缘皮破损，容易造成短路，此时空气开关会迅速切断电路，故C正确；
D、图丁中，正确使用试电笔接触家庭电路中火线时，流过人体的电流很小，所以不会发生触电事故，故D正确。故选：A。
题型四 电磁学选择题
14．（2025•武汉青山区模拟）如图为新型智能手机无线充电技术的一种应用场景，当交变电流通过充电底座中的线圈时，线圈产生磁场，带有金属线圈的智能手机靠近该磁场（如图所示）就能产生电流，来实现充电。下列各图的实验能反映手机无线充电技术原理的是（ ）
A．B．
C．D．
【答案】C
【解析】由题意可知，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电过程，是利用电磁感应现象来工作的。
A、奥斯特实验说明通电导体的周围存在磁场，故A不符合题意；
B、图中通电导体在磁场中受力而运动，不是电磁感应现象，故B不符合题意；
C、该装置说明闭合电路的部分导体在磁场中做切割磁感线运动时会产生感应电流，这是电磁感应现象，故C符合题意；
D、图中电磁铁通电后具有磁性，利用的是电流的磁效应，故D不符合题意。故选：C。
15．用一根长导线做一个长方形线框且将导线两端留有相同长度。如图所示，将线框悬挂起来，使它的底边ab水平置于蹄形磁体的磁场中，长导线的两端与灵敏的电流表连接，组成一个闭合电路。闭合开关后，则（ ）
A．ab上下运动时，电流表指针会发生偏转
B．ab左右运动时，电流表指针会发生偏转
C．电流表指针偏转时说明电能生磁
D．蹄形磁体周围的磁感线方向由S极指向N极
【答案】B
【解析】A．ab上下运动时，导体没有切割磁感线，电路中没有感应电流产生，电流表指针不会发生偏转，故A不正确；
B．ab左右运动时，导体切割磁感线，电路中有感应电流产生，电流表指针发生偏转，故B正确；
C．电流表指针偏转时说明磁能生电，故C不正确；
D．蹄形磁体周围的磁感线方向由N极指向S极，故D不正确。故选：B。
16．（新情境题）《新能源汽车产业发展规划（2021﹣2035年）》指出：发展新能源汽车是我国从汽车大国迈向汽车强国的必由之路。下列原理图与新能源电动汽车动力装置的工作原理相同的（ ）
A． B．C． D．
【答案】D
【解析】电动汽车动力装置为电动机，其工作原理是通电线圈在磁场中受到力的作用而转动，把电能转化为机械能。
A、图示为奥斯特实验装置，反映了通电导体周围存在磁场，故A错误；
B、图示为动圈式话筒，是利用电磁感应工作的，故B错误；
C、图示为研究发电机工作原理的装置，线圈在磁场中转动产生电流给灯泡供电，故C错误；
D、图示为研究通电导体在磁场中受力运动的装置，为电动机的工作原理，故D正确。
故选：D。
17．（2025•武汉武昌区模拟）观察手摇发电机灯泡的发光与手电筒灯泡的发光，通过比较我们可以发现（ ）
A．两个仪器的工作过程中其能量转化是相同的
B．手摇发电机灯泡会闪烁发光说明通过灯泡的电流方向在改变
C．两灯泡中通过的电流都是直流电
D．若用发光二极管替代小灯泡，同样的速度转动手摇发电机时，二极管每分钟闪烁的次数会减少
【答案】D
【解析】A、手摇发电机工作时将机械能转化电能，手电筒小灯泡将电能转化为光能和内能，能量转化不同，故A错误；
B、由于线圈切割磁感线的强度不同，则感应电流的大小不同，灯泡的亮度不同，即灯泡的亮度是时刻发生变化的，所以不能根据灯泡的发光情况判定是交流电，故B错误；
C、手摇发电机灯泡中的电流是交流电，手电筒灯泡中的电流是直流电，故C错误；
D、二极管具有单向导电性，同样的速度转动手摇发电机时，感应电流为交流电，电流的方向会发生变化，二极管每分钟闪烁的次数会减少，故D正确。故选：D。
18．（2025•湖北襄阳襄州区二模）如图所示为某智能扫地机器人的部分工作原理图。当地面灰尘多时，照射到光敏电阻R的光照强度较小，机器人启动清扫，通过电动机旋转产生高速气流将灰尘等吸入集尘盒。下列说法正确的是（ ）
A．当控制电路闭合时，电磁铁上端为S极
B．电磁铁通电时，周围有磁场和磁感线
C．衔铁不是磁体，通电后的电磁铁对它不会产生磁力
D．当地面灰尘减少时，电磁铁磁性增强
【答案】D
【解析】A、由安培定则可知，电磁铁通电时，上端是N极、下端是S极，故A错误；
B、螺线管通电时，周围存在着磁场，这就是电流的磁效应，磁体周围的磁场是看不见、摸不着的，磁感线是人们为了研究磁场方便而抽象出来的模型，故B错误；
C、衔铁不是磁体，但当通电后的电磁铁产生磁场后，衔铁会被该磁场磁化，因此通电后的电磁铁对它会产生磁力，故C错误；
D、由图可知，光敏电阻的阻值随光照强度的增加而减小，当地面灰尘减少时，空气的透光程度增强，使照射到光敏电阻上的光照强度增强，光敏电阻的阻值变小，电路中电流变大，电磁铁磁性增强，故D正确。故选：D。
题型五 电磁学实验题
19．（2025•湖北仙桃模拟）如图所示，放在磁场中的导体棒ab、cd用导线串联，闭合开关。当用力使导体棒ab在磁场中做切割磁感线运动时，发现用绝缘细线悬挂着的导体棒cd也随之摆动，此时图中乙部分导体棒cd与磁体的组合相当于 （选填“电动机”或“发电机”）；图中甲部分应用的物理原理是 ，与甲部分工作原理相同的是 （选填“电铃”“动圈式话筒”或“扬声器”）。
【答案】电动机；电磁感应；动圈式话筒。
【解析】当导体棒ab在磁场中做切割磁感线运动时，甲部分产生感应电流，电流通过导体棒cd，导体棒cd在磁场中受到力的作用而摆动。电动机是利用通电导体在磁场中受力运动的原理制成的，所以图中乙部分导体棒cd与磁体的组合相当于电动机。
图中甲部分，导体棒ab在磁场中做切割磁感线运动产生感应电流，应用的物理原理是电磁感应现象。
电铃是利用电流的磁效应工作的，电流的磁效应是指电流周围存在磁场。动圈式话筒是根据电磁感应原理工作的，当人对着话筒说话时，声音使膜片振动，膜片带动线圈在磁场中做切割磁感线运动，从而产生感应电流。扬声器是利用通电导体在磁场中受力运动的原理工作的，与乙部分原理相同。所以与甲部分工作原理相同的是动圈式话筒。
20．（2025•湖北孝感一模）人工心脏泵可短时间代替心脏工作，如图是该装置的示意图，磁体固定在左侧，线圈AB固定在用软铁制成的活塞柄上（相当于一个电磁铁），活塞筒通过阀门与血管相通，阀门S1只能向外开启，S2只能向内开启。线圈中的电流从B流向A时，电磁铁左端是 极，血液会 （选填“流入”或“流出”）活塞筒，该装置工作时，线圈AB中的电流方向 （选填“需要”或“不需要”）改变。
【答案】N；流出；需要
【解析】线圈中的电流从B流向A时，由安培定则可知，电磁铁的左端为N极，右端为S极；电磁铁和左侧磁体的N极相对，因同名磁极相互排斥，故活塞右移，活塞筒内的压强增大，而血管内压强较小，使得阀门S2关闭，S1打开，则血液经过S1流出活塞筒。
由题意可知，阀门S1只能向外开启，S2只能向内开启，说明只有活塞左移，活塞筒内的压强减小，血液才能经S2从活塞筒流入，此时电磁铁应受到左侧磁体的吸引力，电磁铁的受力方向改变，说明电磁铁的磁极改变，即线圈AB中的电流方向需要改变。
21．（2025•武汉模拟）在“探究通电螺线管外部磁场分布”的实验中：
（1）当闭合图甲的开关S后，小磁针会发生偏转，同学们发现小磁针偏转不明显，为了增大通电螺线管的磁性，可行的操作是 （任写一条）；
（2）由安培定则可知图甲中开关S闭合后，螺线管的右端为 （选填“S”或“N”）极；
（3）用铁屑来做实验，得到了如图乙所示的情形，由此可看出通电螺线管外部的磁场与 磁体的磁场相似，为描述磁场而引入的磁感线 （选填“是”或“不是”）真实存在的。
【答案】（1）增加电源电压；（2）N；（3）条形；不是。
【解析】（1）当闭合图甲的开关S后，小磁针会发生偏转，说明通电螺线管周围存在磁场，实验时同学们发现小磁针偏转不明显，为了增大通电螺线管的磁性，可行的操作是增加电源电压；
（2）由安培定则可知图甲中开关S闭合后，螺线管的右端为N极；
（3）用铁屑来做实验，得到了如图乙所示的情形，由此可看出通电螺线管外部的磁场与条形磁体的磁场相似，为描述磁场而引入的磁感线不是真实存在的。
22．（2025•武汉模拟）如图是“探究什么情况下磁可以生电”装置，用棉线将一段导体AB悬挂起来，放置于蹄形磁体的磁场中，再用导线把导体AB和灵敏电流计连接起来，组成闭合电路。某小组对实验进行完善后，观察并记录数据，可知闭合电路的一部分导体在磁场中做 运动时，电路中会产生感应电流；若将图中的灵敏电流计换成 ，则可探究磁场对电流的作用。
【答案】切割磁感线；电源。
【解析】通过实验发现，导体AB在蹄形磁体的磁场中左右运动时，灵敏电流计的指针发生偏转，即电路中有电流产生，所以可得出的实验结论是闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，这种现象叫做电磁感应现象。
探究磁场对电流的作用时，导体中需要有电流通过，所以电路中需要有电源，故将图中的灵敏电流计换成电源，则可探究磁场对电流的作用。
23．如图所示的实验装置探究“产生感应电流的条件”。
（1）实验中，通过观察 来判断电路中是否有感应电流。
（2）闭合开关，若导体ab不动，左右移动磁铁，电路中 （选填“有”或“无”）感应电流。
（3）该实验的结论是：闭合电路的一部分导体，在磁场中做 磁感线运动时，导体中就会产生感应电流。
（4）下列电器中，应用电磁感应原理制成的是 。
A.电铃
B.电风扇
C.动圈式话筒
D.动圈式扬声器
【答案】（1）灵敏电流计的指针是否偏转；（2）有；（3）切割；（4）C
【解析】（1）感应电流的有无是通过灵敏电流计的指针是否偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流；
（2）如图磁体上端是N极，下端是S极，则磁感线方向是上下方向的，当闭合开关，让ab不动，左右移动磁铁时，切割磁感线，所以能产生感应电流；
（3）对比（1）和（2）两次实验，发现切割磁感线的有感应电流产生，不切割磁感线的没有感应电流产生，所以产生感应电流时导体必须要切割磁感线；
（4）A.电铃是利用电流的磁效应来工作的，故A不符合题意；
B.电风扇是利用通电线圈在磁场中受力转动的原理来工作的，故B不符合题意；
C.动圈式话筒是利用电磁感应现象来工作的，故C符合题意；
D.动圈式扬声器是利用通电导体在磁场中受到力的作用来工作的，故D不符合题意。故选：C。
24．（2024•武汉二模）如图为探究通电螺线管外部磁场分布的实验。
（1）通电螺线管中插入一根铁棒，是为了使通电螺线管的磁性 ；
（2）在图上记录小磁针 极的方向，这个方向就是该点的磁场方向；
（3）实验表明，通电螺线管外部的磁场与 磁体的磁场相似；
（4）若仅将电源的正、负极对调，发现通电螺线管的N、S极也对调，这说明通电螺线管两端的极性与螺线管中 的方向有关。
【答案】（1）增强；（2）N；（3）条形。（4）电流。
【解析】（1）通电螺线管中插入一根铁棒，铁棒被通电螺线管的磁场磁化，磁化后的铁棒也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强；
（2）小磁针静止时N极所指的方向为该点的磁场方向，故把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针N极的方向；
（3）通电螺线管外部磁感线也是从N极指向S极，故通电螺线管外部的磁场与条形磁体的磁场相似；
（4）若仅将电源的正、负极对调，电路中电流方向改变，发现通电螺线管的N、S极也对调，说明磁场方向改变，这说明通电螺线管两端的极性与螺线管中电流方向有关。

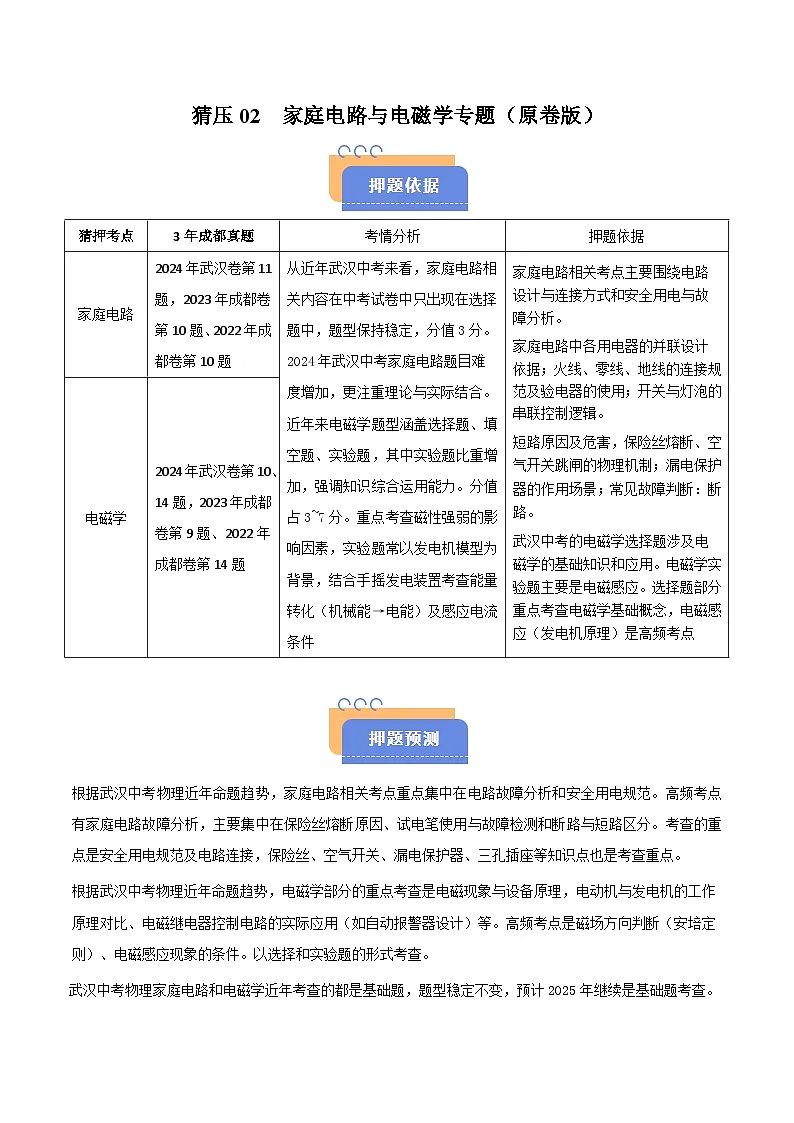

猜押考点
3年成都真题
考情分析
押题依据
家庭电路
2024年武汉卷第11题，2023年成都卷第10题、2022年成都卷第10题
从近年武汉中考来看，家庭电路相关内容在中考试卷中只出现在‌选择题中，题型保持稳定，分值3分。2024年武汉中考家庭电路题目难度增加，更注重‌理论与实际结合‌。
近年来电磁学题型涵盖选择题、填空题、实验题，其中实验题比重增加，强调知识综合运用能力。分值占3~7分。重点考查磁性强弱的影响因素，实验题常以发电机模型为背景，结合手摇发电装置考查能量转化（机械能→电能）及感应电流条件‌
家庭电路相关考点主要围绕‌电路设计与连接方式和‌安全用电与故障分析。‌
家庭电路中各用电器的并联设计依据；火线、零线、地线的连接规范及验电器的使用；开关与灯泡的串联控制逻辑。
短路原因及危害，保险丝熔断、空气开关跳闸的物理机制；漏电保护器的作用场景；常见故障判断：断路。‌
武汉中考的电磁学选择题涉及电磁学的基础知识和应用。电磁学实验题主要是电磁感应。选择题部分重点考查电磁学基础概念，电磁感应（发电机原理）是高频考点
电磁学
2024年武汉卷第10、14题，2023年成都卷第9题、2022年成都卷第14题
