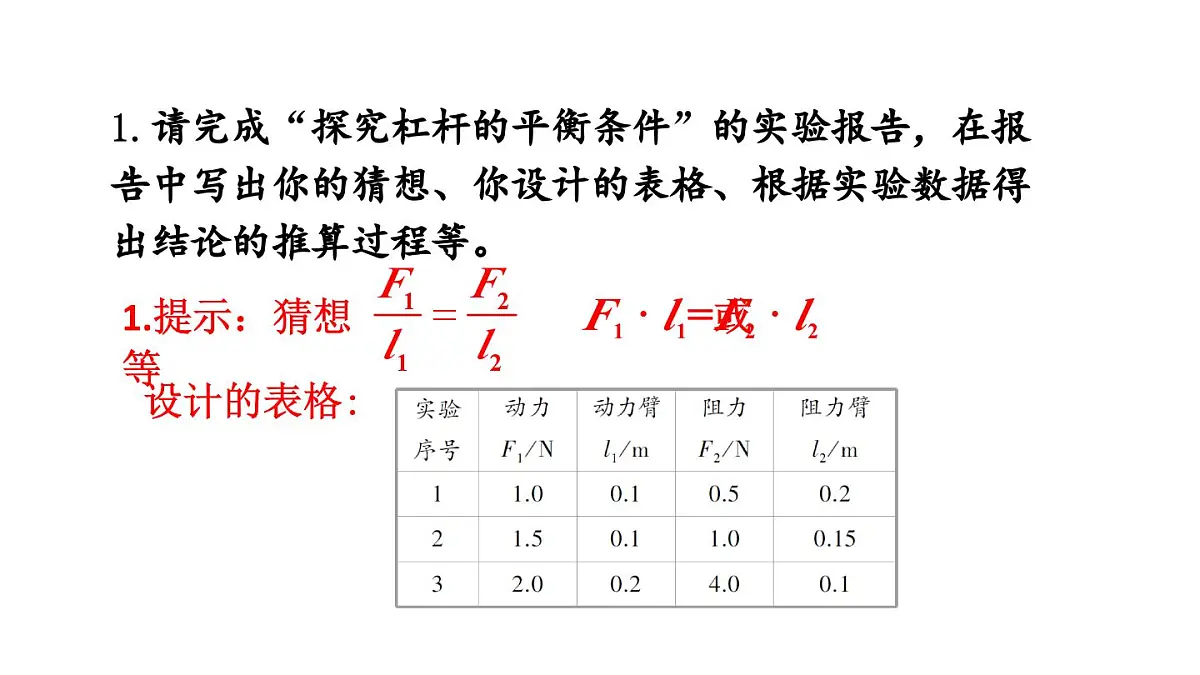

1.请完成“探究杠杆的平衡条件”的实验报告，在报告中写出你的猜想、你设计的表格、根据实验数据得出结论的推算过程等。
1.提示：猜想 或 等
F1 · l1=F2 · l2

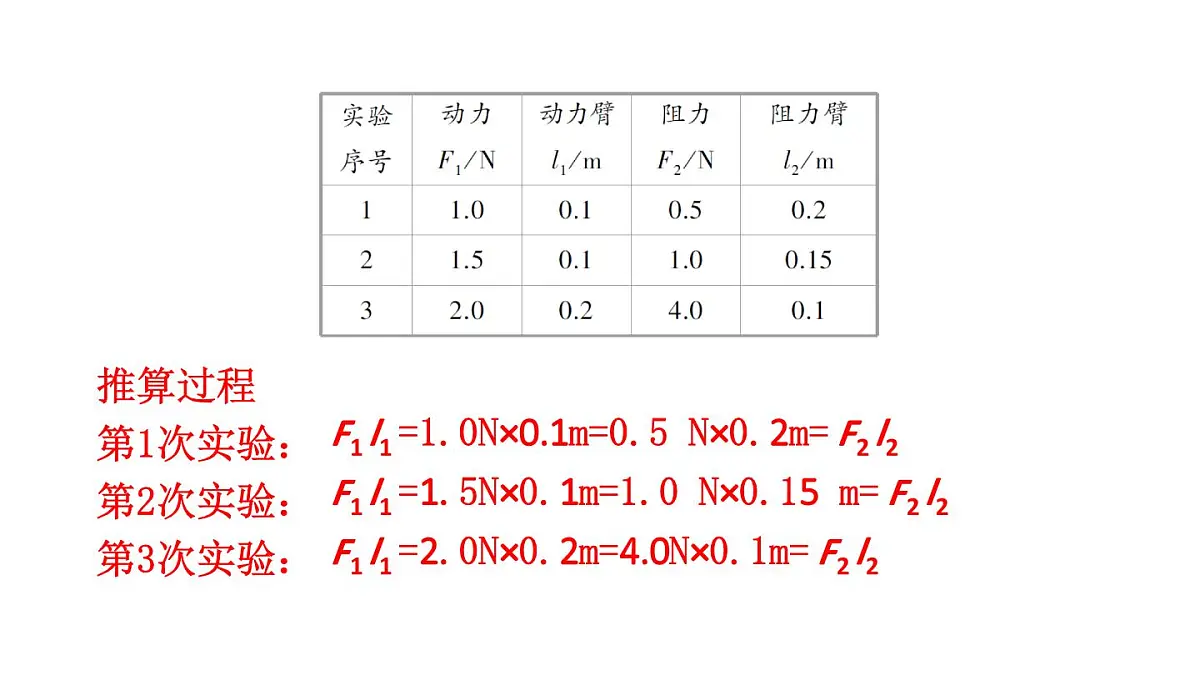

推算过程第1次实验：第2次实验：第3次实验：
F1 l1 =1.0N×0.1m=0.5 N×0.2m= F2 l2
F1 l1 =1.5N×0.1m=1.0 N×0.15 m= F2 l2
F1 l1 =2.0N×0.2m=4.0N×0.1m= F2 l2

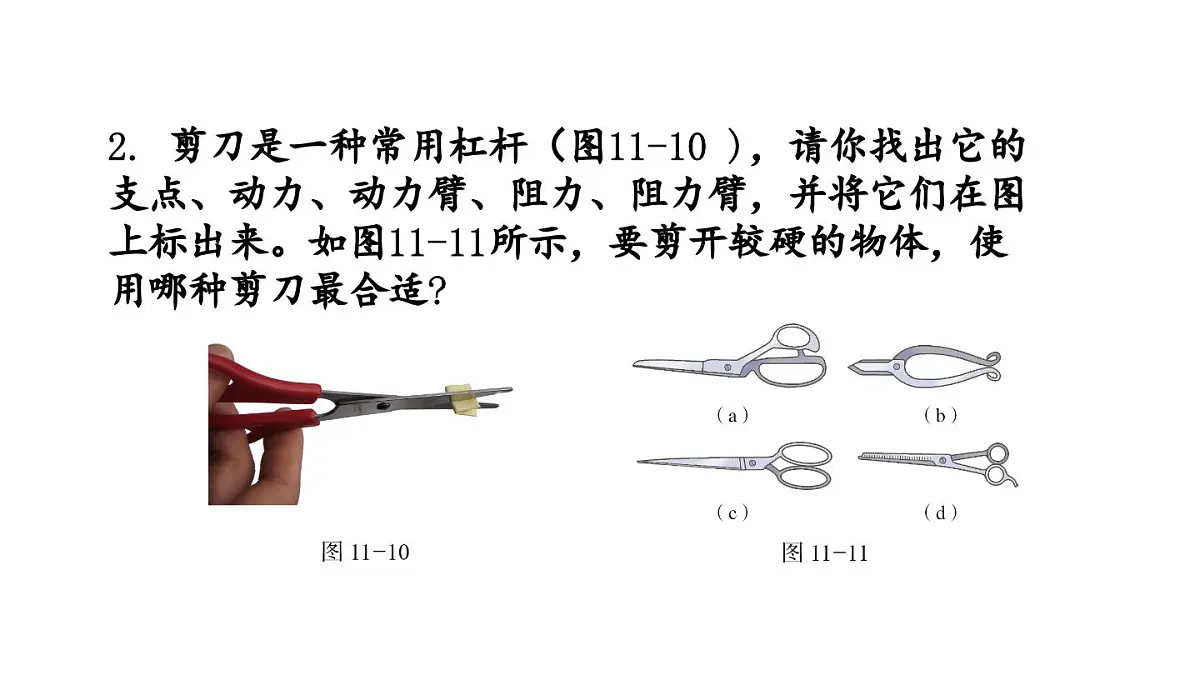

2. 剪刀是一种常用杠杆（图11-10 )，请你找出它的支点、动力、动力臂、阻力、阻力臂，并将它们在图上标出来。如图11-11所示，要剪开较硬的物体，使用哪种剪刀最合适?
如图所示. (b)

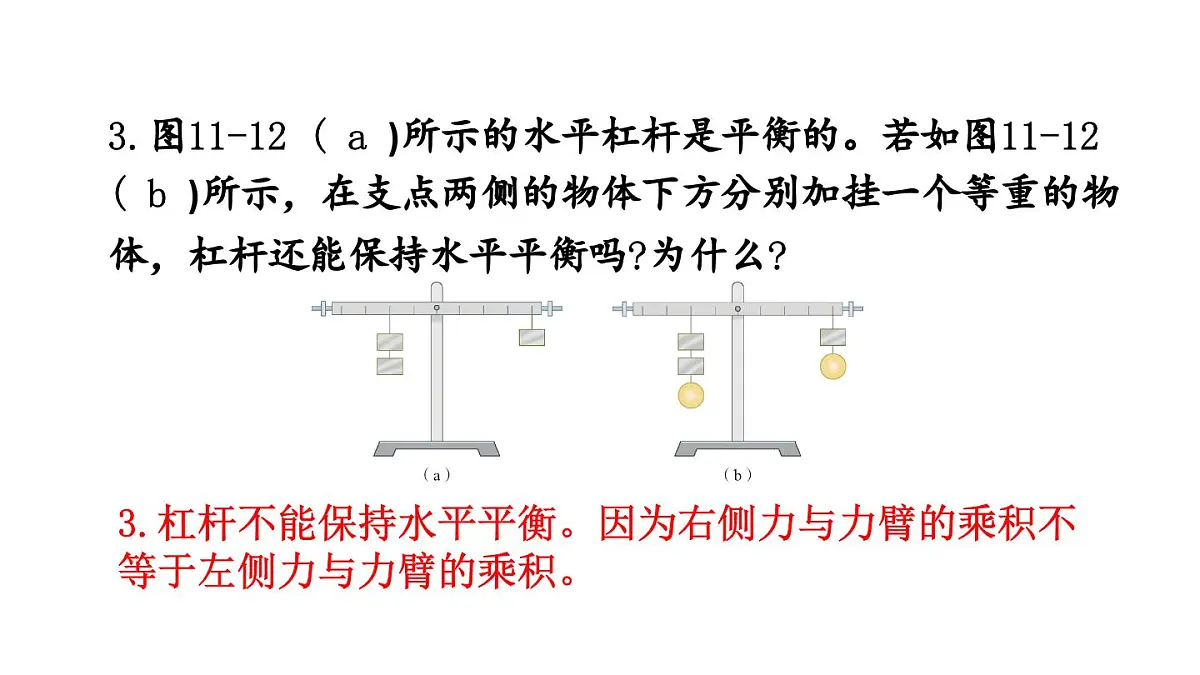

3.图11-12 ( a )所示的水平杠杆是平衡的。若如图11-12 ( b )所示，在支点两侧的物体下方分别加挂一个等重的物体，杠杆还能保持水平平衡吗?为什么?
3.杠杆不能保持水平平衡。因为右侧力与力臂的乘积不等于左侧力与力臂的乘积。

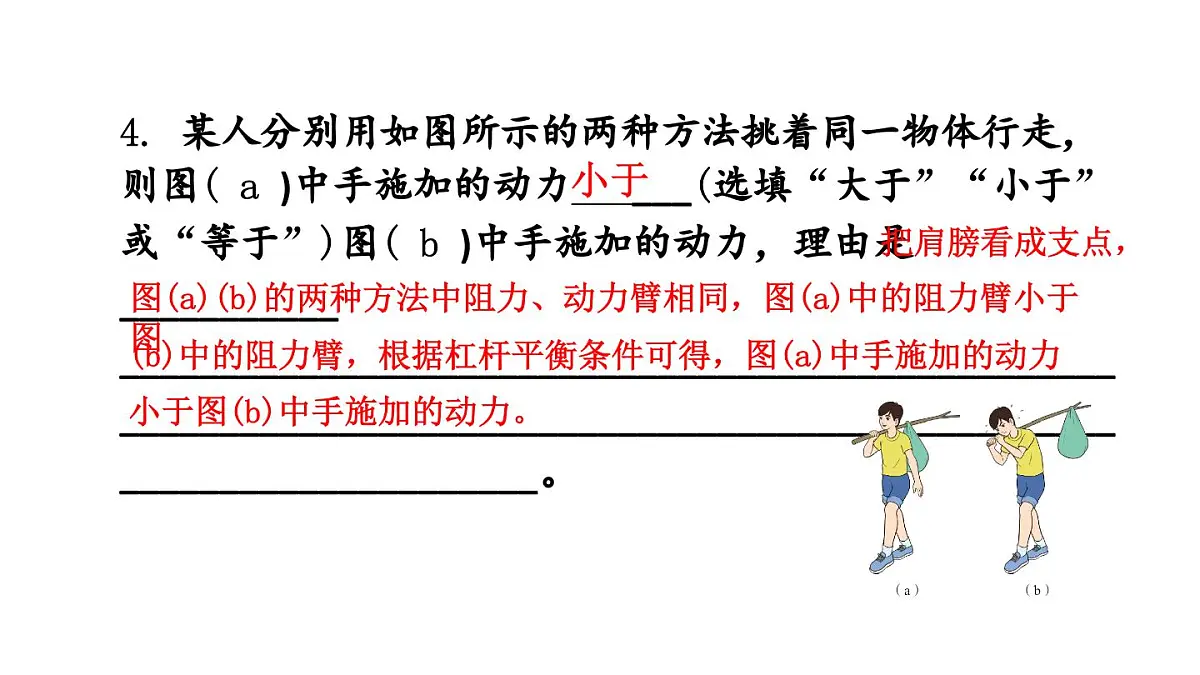

4. 某人分别用如图所示的两种方法挑着同一物体行走，则图( a )中手施加的动力______(选填“大于”“小于”或“等于”)图( b )中手施加的动力，理由是____________________________________________________________________________________________________________________________________。
(b)中的阻力臂，根据杠杆平衡条件可得，图(a)中手施加的动力
图(a)(b)的两种方法中阻力、动力臂相同，图(a)中的阻力臂小于图
小于图(b)中手施加的动力。

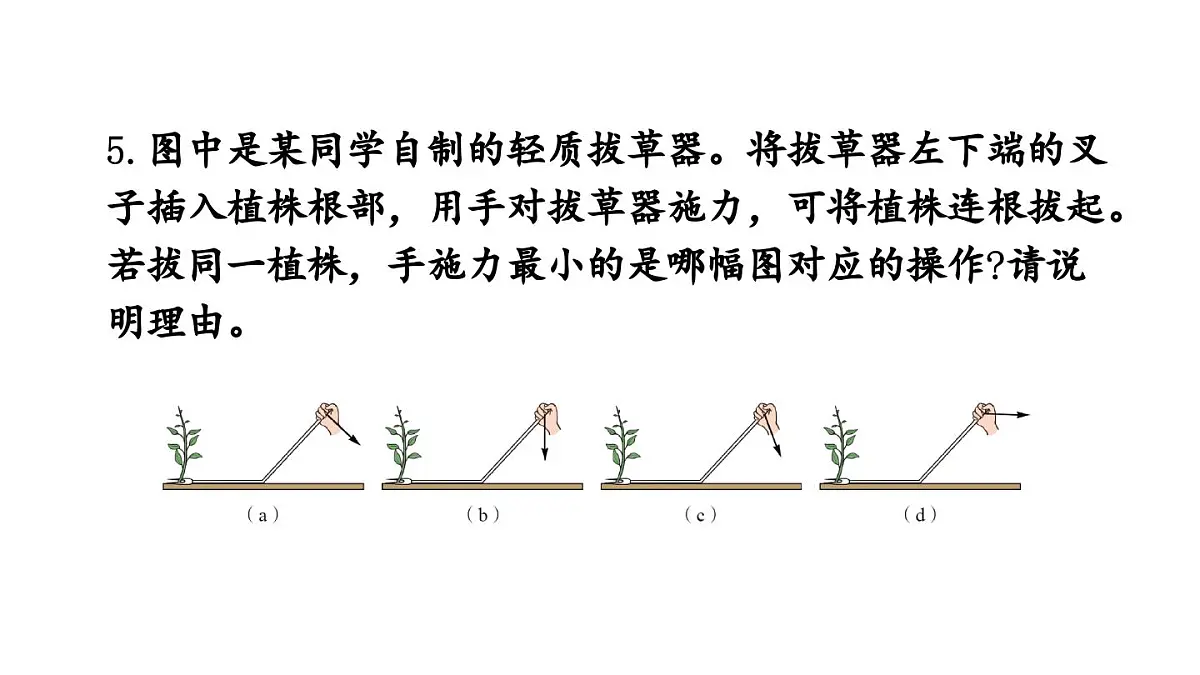

5.图中是某同学自制的轻质拔草器。将拔草器左下端的叉子插入植株根部，用手对拔草器施力，可将植株连根拔起。若拔同一植株，手施力最小的是哪幅图对应的操作?请说明理由。
5.手施力最小的是图(a)对应的操作。理由：拔草器相当于一个杠杆，四幅图中拔同一植株，则草对拔草器的阻力一定，且阻力臂相等，由杠杆平衡条件F1 l1=F2 l2可知，动力臂最大时手施力最小，而图(a)对应的操作中动力臂最大。
6. 如图所示，独轮车车体（不含车轮）和车内的煤受到的总重力G为900 N，重心在A点，车轴O为支点。将车把抬起时，人对车把施加的竖直向上的力多大?省力吗?
解：由图知，动力臂l1= 90 cm+ 30 cm= 120 cm，阻力臂l2 =30 cm ，根据杠杆平衡条件有 Fl1 = Gl2，即F× 120 cm =900 N×30 cm，人对车把施加的竖直向上的力F=225 N
