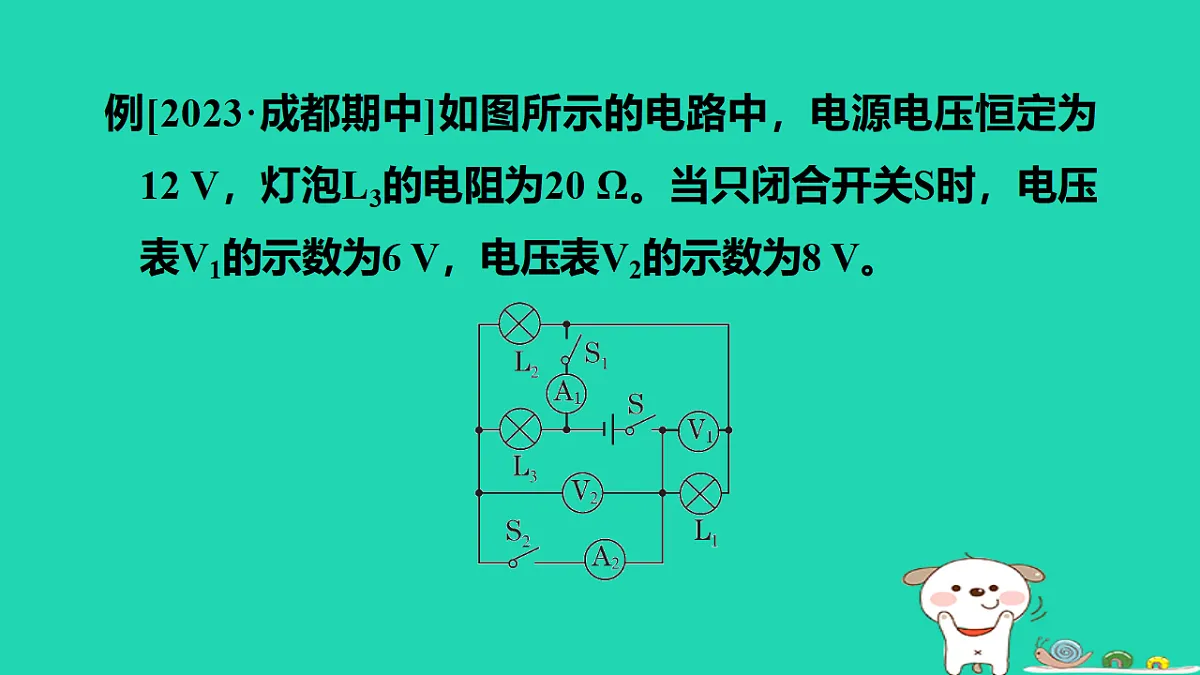

例[2023·成都期中]如图所示的电路中，电源电压恒定为12 V，灯泡L3的电阻为20 Ω。当只闭合开关S时，电压表V1的示数为6 V，电压表V2的示数为8 V。

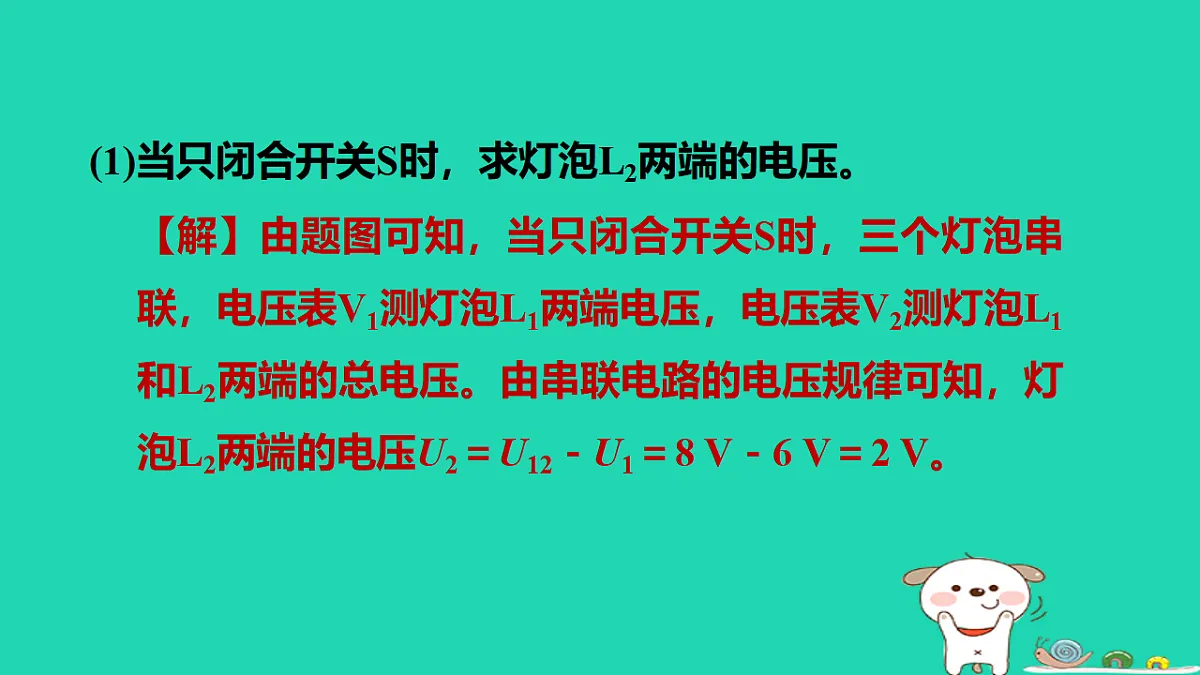

(1)当只闭合开关S时，求灯泡L2两端的电压。
【解】由题图可知，当只闭合开关S时，三个灯泡串联，电压表V1测灯泡L1两端电压，电压表V2测灯泡L1和L2两端的总电压。由串联电路的电压规律可知，灯泡L2两端的电压U2＝U12－U1＝8 V－6 V＝2 V。

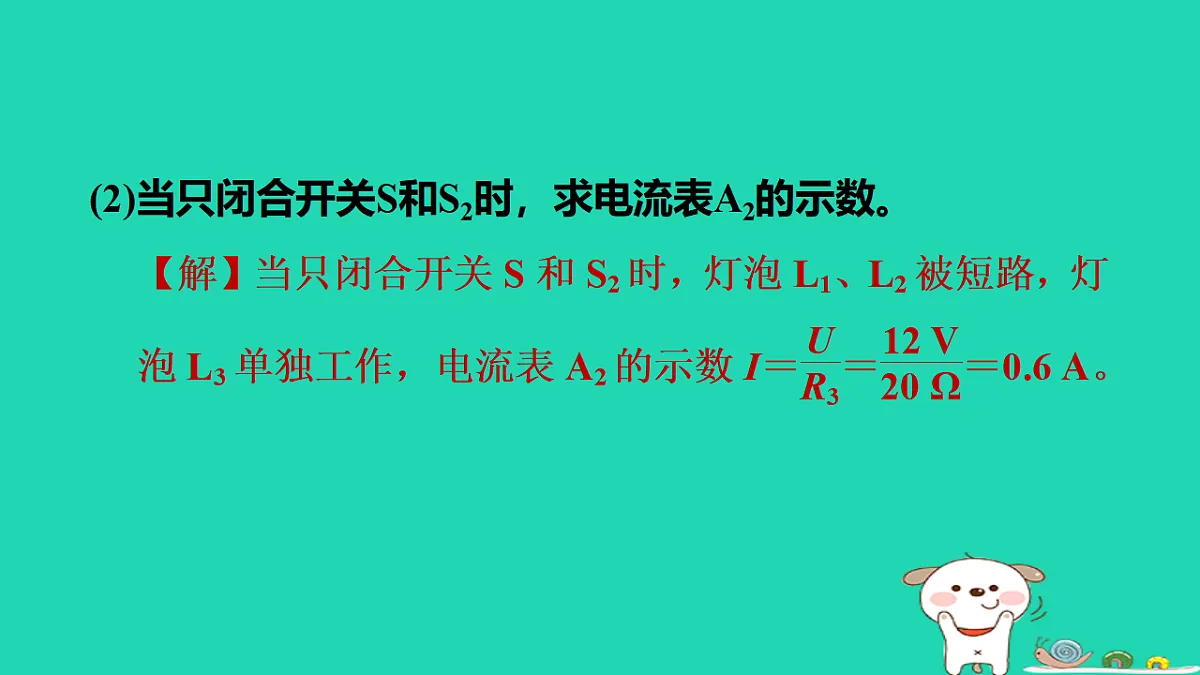

(2)当只闭合开关S和S2时，求电流表A2的示数。

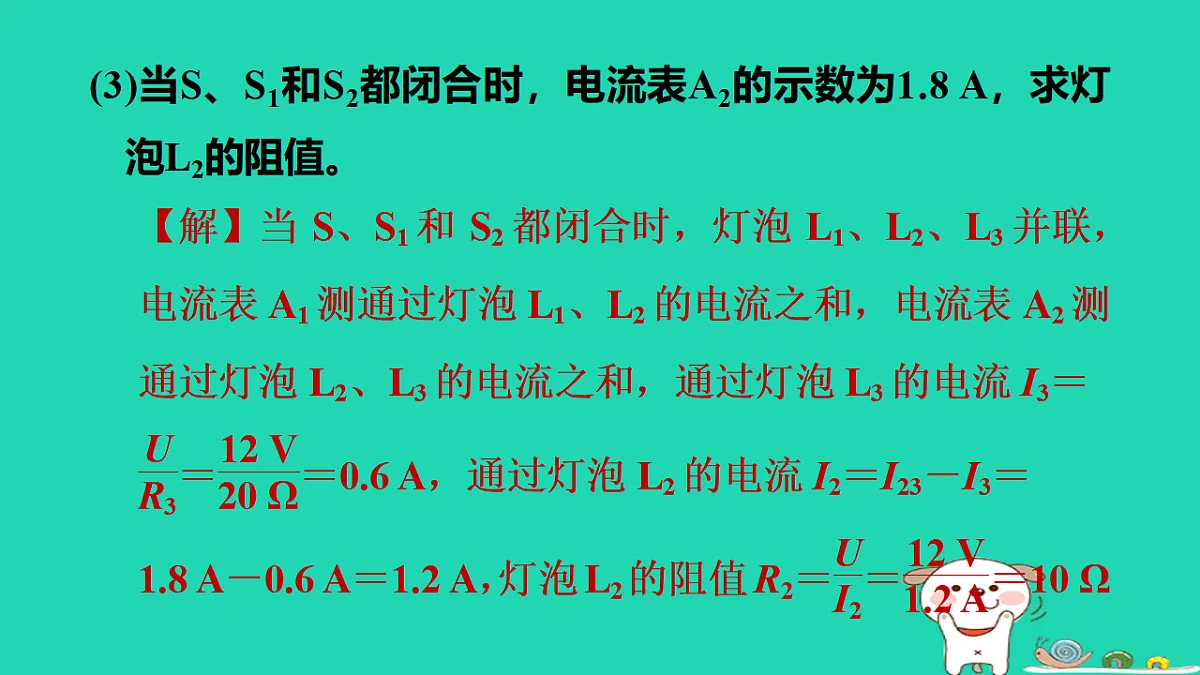

(3)当S、S1和S2都闭合时，电流表A2的示数为1.8 A，求灯泡L2的阻值。

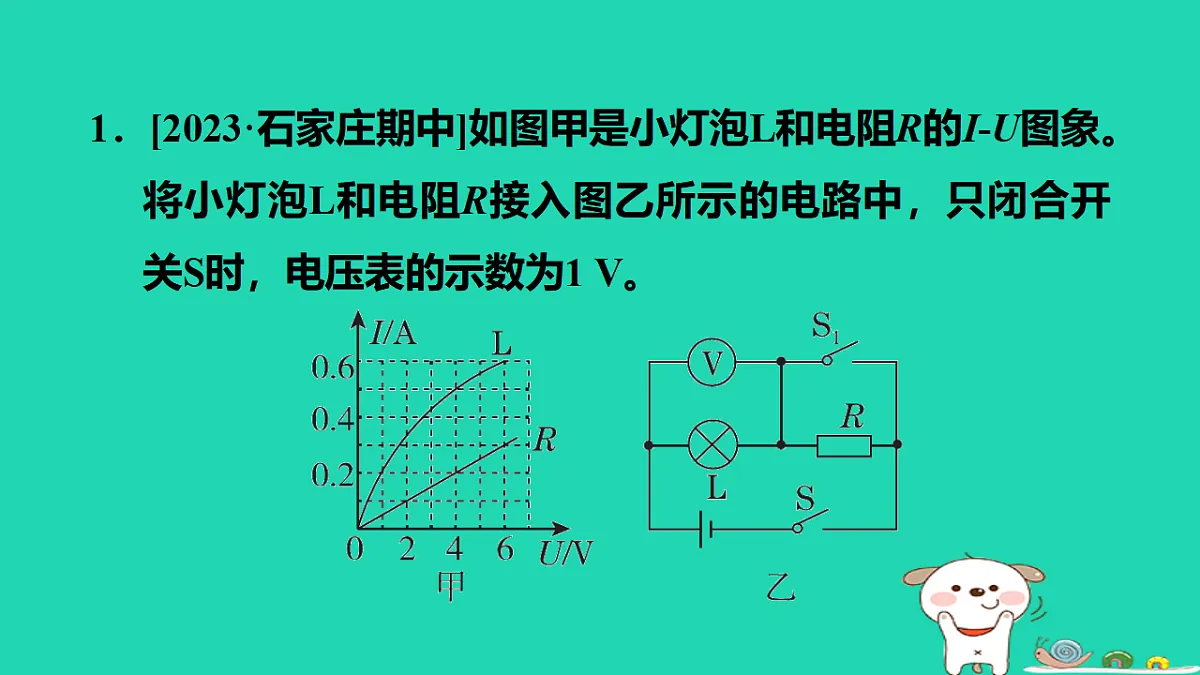

1．[2023·石家庄期中]如图甲是小灯泡L和电阻R的I­U图象。将小灯泡L和电阻R接入图乙所示的电路中，只闭合开关S时，电压表的示数为1 V。

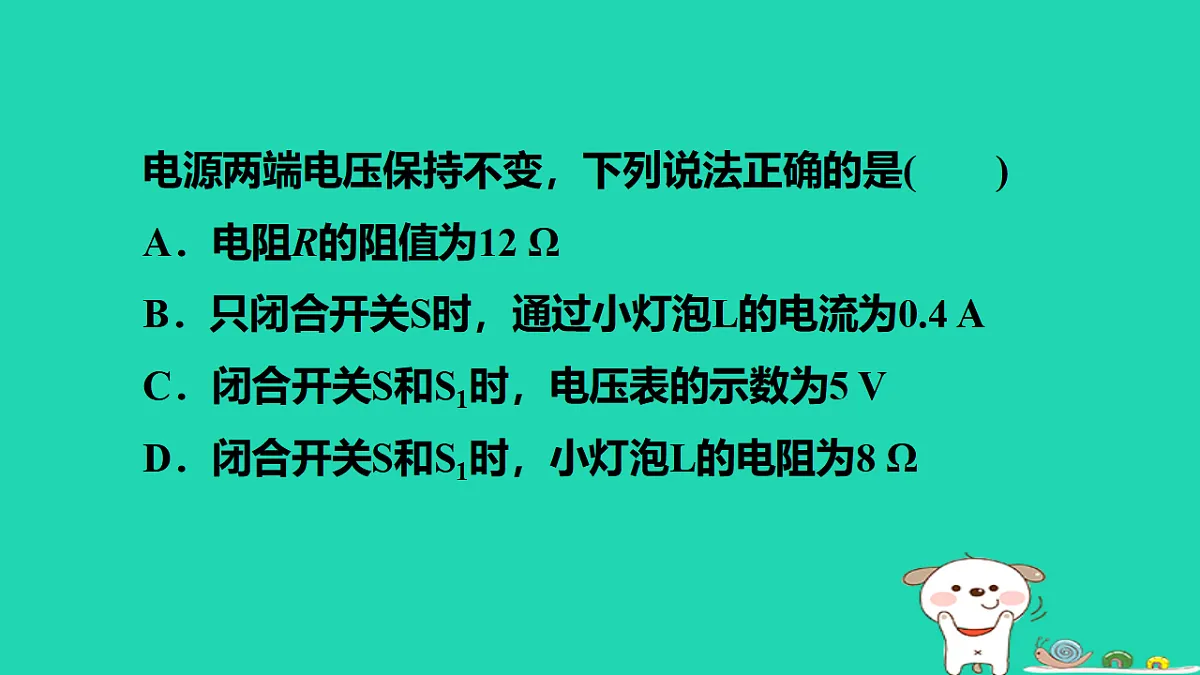

电源两端电压保持不变，下列说法正确的是(　　)A．电阻R的阻值为12 ΩB．只闭合开关S时，通过小灯泡L的电流为0.4 AC．闭合开关S和S1时，电压表的示数为5 VD．闭合开关S和S1时，小灯泡L的电阻为8 Ω

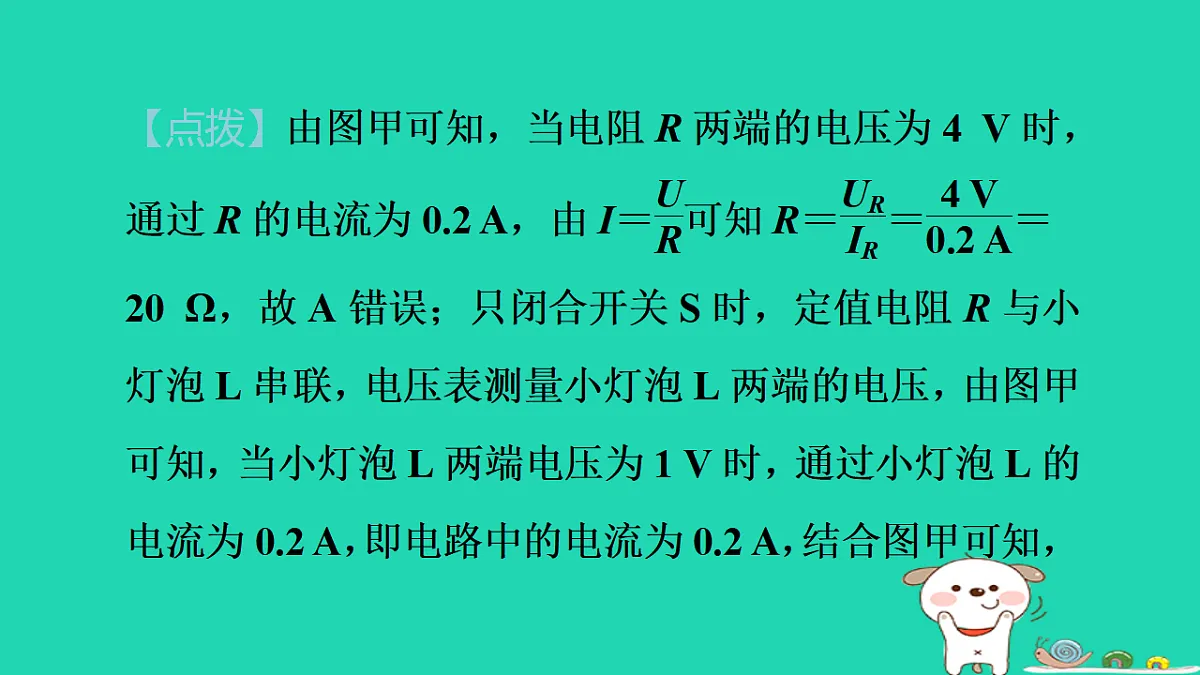

当IR＝0.2 A时，R两端的电压为4 V，由串联电路的电压规律可知，电源电压U＝4 V＋1 V＝5 V，闭合开关S和S1时，R短路，电路为L的基本电路，电压表测量电源电压，所以电压表的示数为5 V，故B错误，C正确；
2．如图所示的电路中，电源电压保持不变，R1、R2和R3为三个定值电阻。R1、R2的阻值分别为10 Ω、5 Ω。当开关S1、S2闭合，S3断开时，电流表的示数为I；当开关S1、S3闭合，S2断开时，电流表的示数为0.6 A，R1两端的电压为U1；当开关S3闭合，S1、S2断开时，电流表的示数为0.15 A，R1两端的电压为U1′。
下列判断正确的是(　　)A．I＝0.4 AB．U1∶U1′＝4∶3C．电源电压为9 VD．R3的阻值为30 Ω
由于并联电路各支路互不影响，所以通过R1的电流不变，由于并联电路干路中的电流等于各支路电流之和，所以干路中的电流，即电流表示数I＝I1＋I2＝0.6 A＋1.2 A＝1.8 A，故 A错误。当开关S3闭合，S1、S2断开时，R1与R3串联，电流表测量电路中的电流，
3．在如图所示的电路中，电源电压保持不变。只闭合开关S1和S3时，电流表的示数为I1；只闭合开关S1、S4时，电流表的示数为I2。已知R1∶R2＝3∶4，I1∶I2＝8∶3，则通过开关的断开与闭合(电表连接均正确)，在不同状态下，电流表的最大、最小示数之比为__________。
4．[2023·郑州期中]如图所示电路中，电源电压为6 V，当S1、S2断开，S3闭合时，电流表示数为0.4 A。
(1)求电阻R1的阻值。
(2)当S2、S3断开，S1闭合时，电流表的示数为0.24 A，求电阻R1、R2两端的电压。
【解】当S2、S3断开，S1闭合时，两电阻串联，电流表测电路中的电流，由串联电路的电流规律可知，通过R1的电流I串＝0.24 A，由欧姆定律可知，R1两端的电压U1＝I串R1＝0.24 A×15 Ω＝3.6 V，由串联电路的电压规律可知，R2两端的电压U2＝U－U1＝6 V－3.6 V＝2.4 V。
(3)当S1断开，S2、S3闭合时，求电流表的示数。
