2024九年级物理上册拔高学习1分析复杂电路习题课件鲁科版五四制

这是一份2024九年级物理上册拔高学习1分析复杂电路习题课件鲁科版五四制，共24页。PPT课件主要包含了答案A，答案D，答案C等内容，欢迎下载使用。

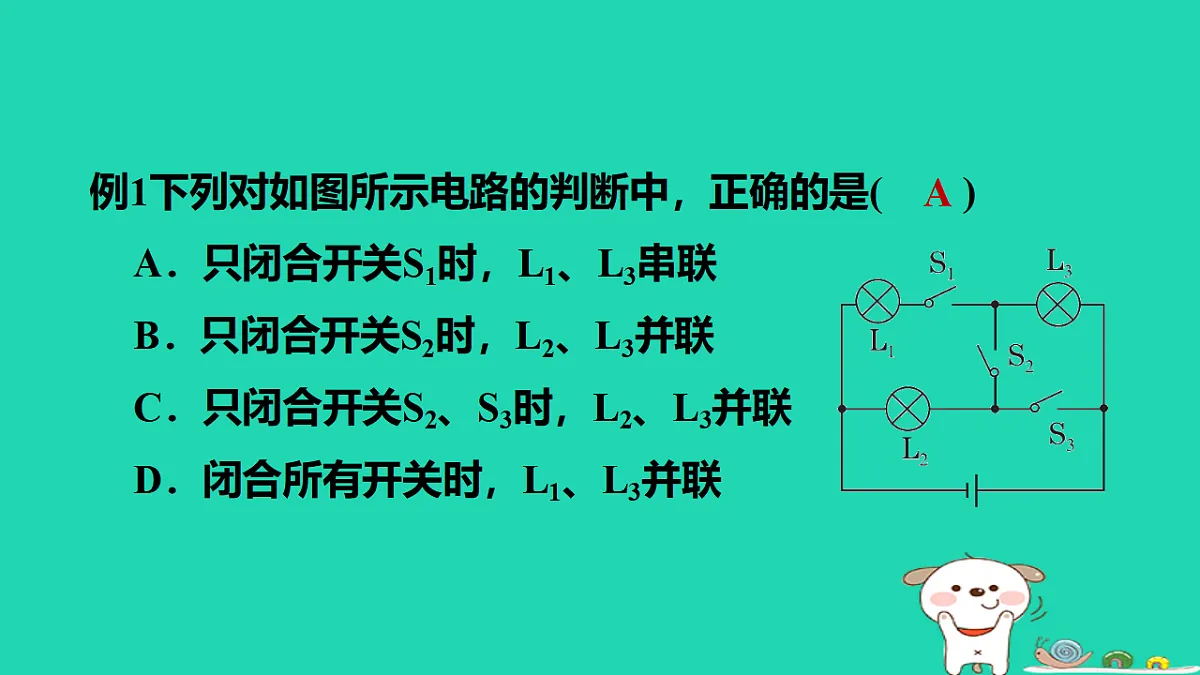

例1下列对如图所示电路的判断中，正确的是(　　)A．只闭合开关S1时，L1、L3串联B．只闭合开关S2时，L2、L3并联C．只闭合开关S2、S3时，L2、L3并联D．闭合所有开关时，L1、L3并联

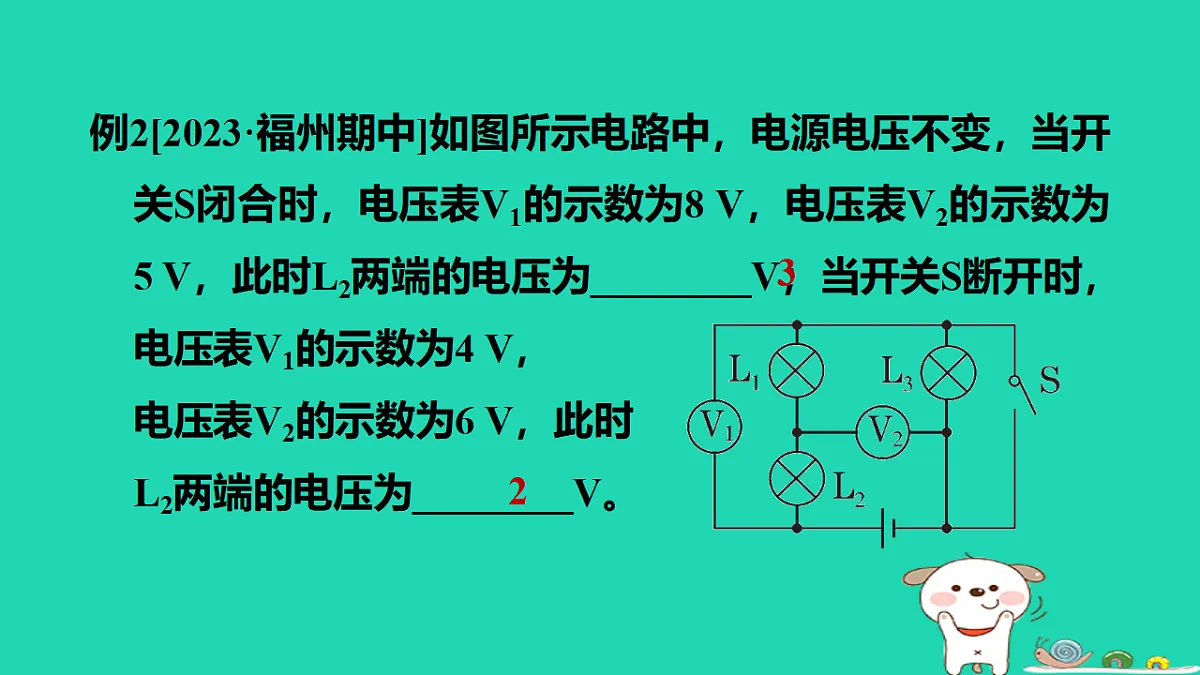

例2[2023·福州期中]如图所示电路中，电源电压不变，当开关S闭合时，电压表V1的示数为8 V，电压表V2的示数为5 V，此时L2两端的电压为________V；当开关S断开时，电压表V1的示数为4 V，电压表V2的示数为6 V，此时L2两端的电压为________V。

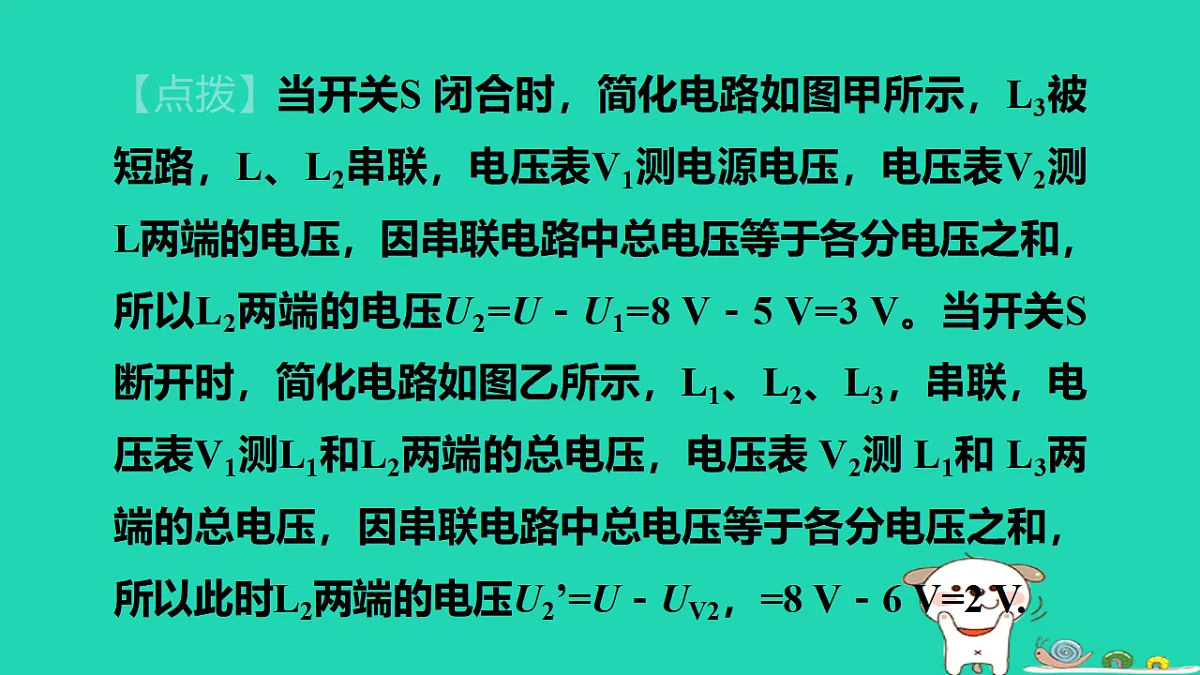

【点拨】当开关S 闭合时，简化电路如图甲所示，L3被短路，L、L2串联，电压表V1测电源电压，电压表V2测L两端的电压，因串联电路中总电压等于各分电压之和，所以L2两端的电压U2=U－U1=8 V－5 V=3 V。当开关S断开时，简化电路如图乙所示，L1、L2、L3，串联，电压表V1测L1和L2两端的总电压，电压表 V2测 L1和 L3两端的总电压，因串联电路中总电压等于各分电压之和，所以此时L2两端的电压U2’=U－UV2，=8 V－6 V=2 V.

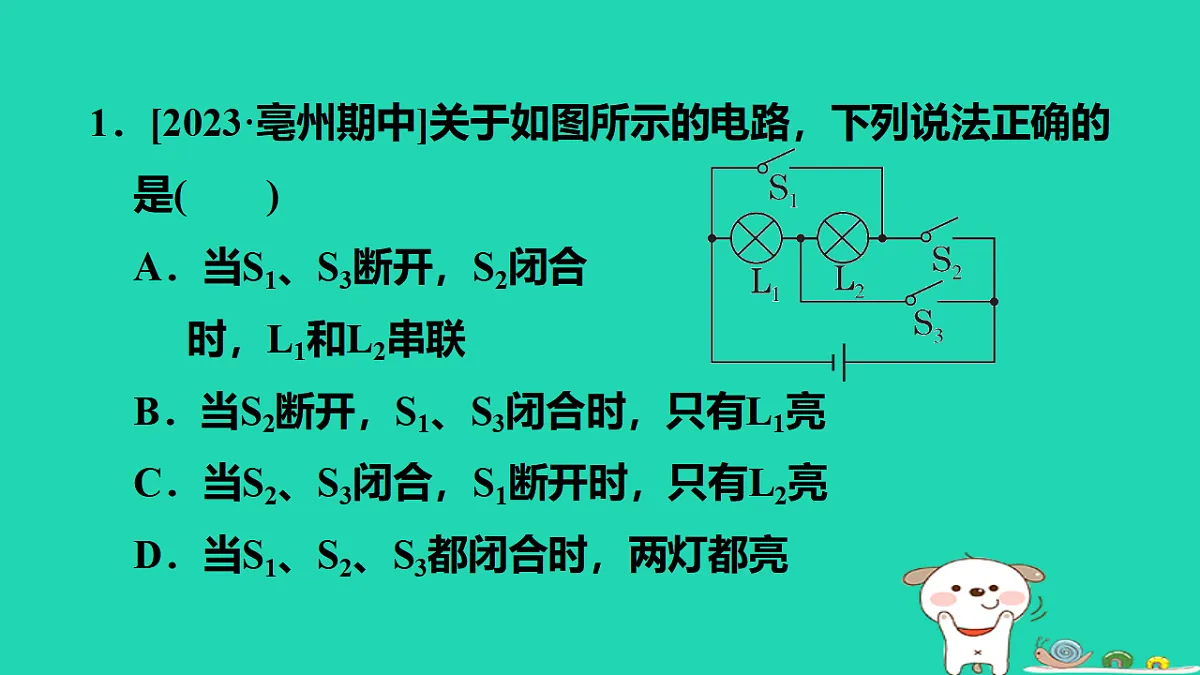

1．[2023·亳州期中]关于如图所示的电路，下列说法正确的是(　　)A．当S1、S3断开，S2闭合时，L1和L2串联B．当S2断开，S1、S3闭合时，只有L1亮C．当S2、S3闭合，S1断开时，只有L2亮D．当S1、S2、S3都闭合时，两灯都亮

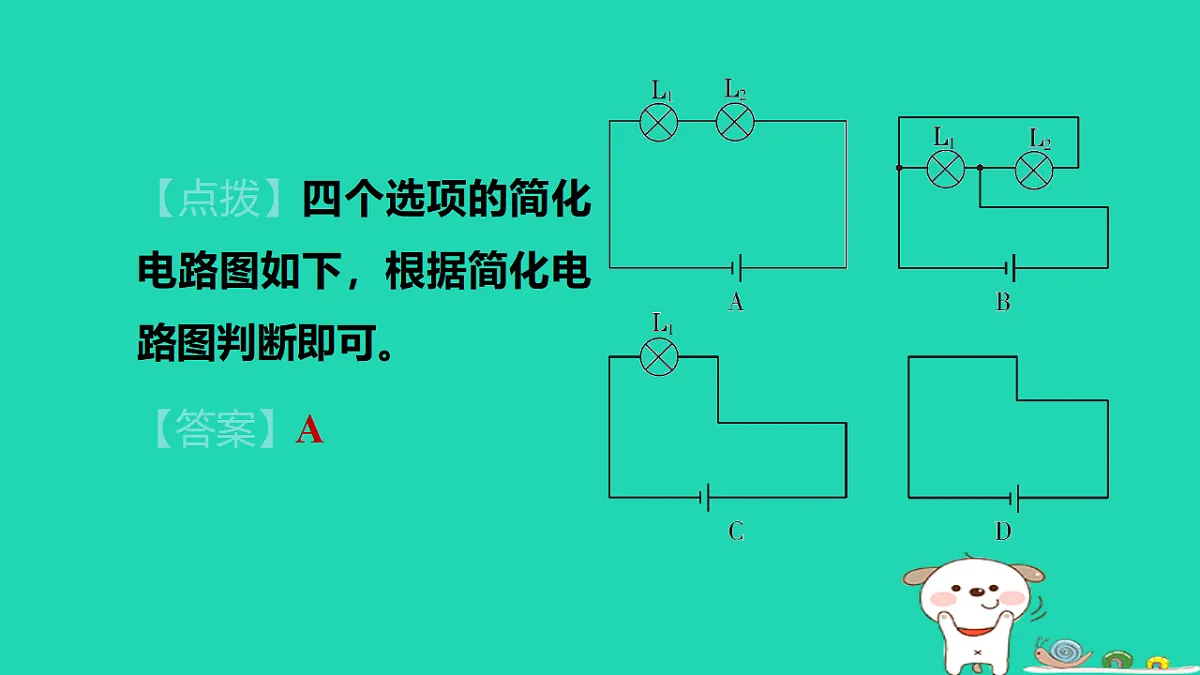

【点拨】四个选项的简化电路图如下，根据简化电路图判断即可。

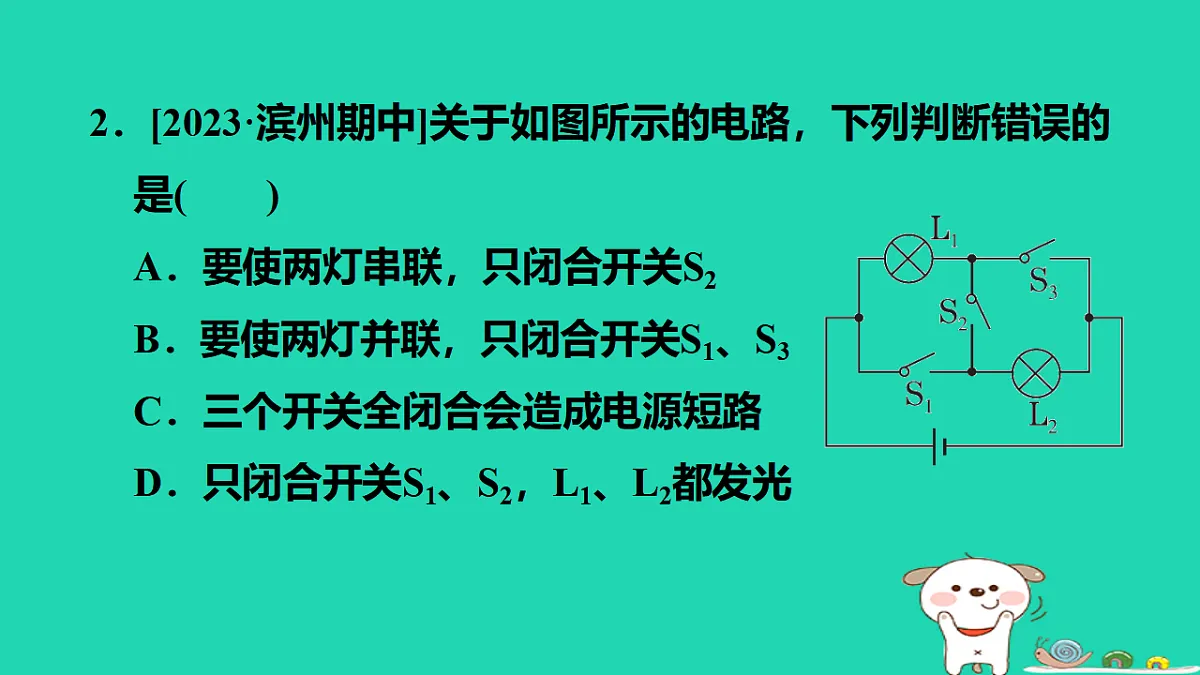

2．[2023·滨州期中]关于如图所示的电路，下列判断错误的是(　　)A．要使两灯串联，只闭合开关S2B．要使两灯并联，只闭合开关S1、S3C．三个开关全闭合会造成电源短路D．只闭合开关S1、S2，L1、L2都发光

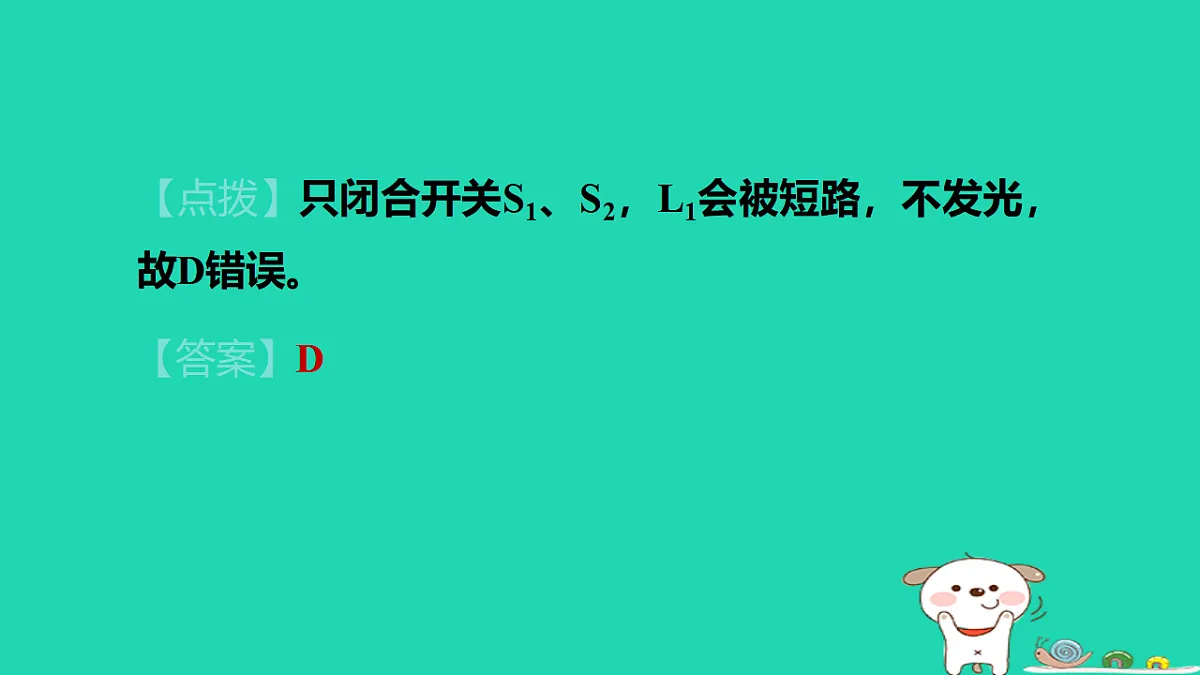

【点拨】只闭合开关S1、S2，L1会被短路，不发光，故D错误。
3．[2023·重庆月考]如图所示，电源电压不变。当开关S、S2闭合，S1、S3断开时，电压表V1、V2的示数分别为3 V、5 V；当开关S、S1、S2闭合时，电流表A3的示数为0.12 A，电压表V2的示数为12 V；当开关S、S1、S2、S3都闭合时，电流表A1、A2、A3的示数分别为0.30 A、0.28 A、0.42 A。
则下列说法错误的是(开关开闭时电表接线均正确)(　　)A．当开关S、S2闭合，S1、S3断开时，L1两端的电压UL1＝4 VB．当开关S、S1、S2闭合时，通过L3的电流IL3＝0.12 AC．当开关S、S1、S2、S3都闭合时，通过L1的电流IL1＝0.12 AD．当开关S、S1、S3闭合时，电流表A3的示数为0.26 A，电压表V2的示数为12 V
【点拨】当开关S、S1、S2闭合时，等效电路如图甲所示，此时L1和L2被短路，电路为L3的简单电路，电流表A2、A3测通过L3的电流，电压表V2测L3两端的电压，即电源电压，所以IL3＝0.12 A，U＝12 V；
当开关S、S2闭合，S1、S3断开时，等效电路如图乙所示，此时三灯串联，电压表V1、V2分别测L2、L3两端的电压，所以UL2＝3 V，UL3＝5 V，由串联电路的电压规律可得，L1两端的电压UL1＝U－UL2－UL3＝12 V－3 V－5 V＝4 V，故AB正确。
当开关S、S1、S2、S3都闭合时，三灯并联，电流表A1测通过L1和L2的总电流，A2测通过L2和L3的总电流，A3测干路电流，由并联电路的电流规律可知，IA1＝IL1＋IL2＝0.30 A①，IA2＝IL2＋IL3＝0.28 A②，IA3＝IL1＋IL2＋IL3＝0.42 A③，联立②③解得IL1＝0.14 A，故C错误。
当开关S、S1、S3闭合时，等效电路如图丙所示，此时L1和L3并联，电流表A3测干路电流，电压表V2测电源电压，由并联电路特点知，此时通过L1的电流与三灯并联时通过L1的电流相同，通过L3的电流与只连入L3时的电流相同，所以电流表A3的示数IA3′＝IL1＋IL3＝0.14 A＋0.12 A＝0.26 A，电压表V2的示数UV2＝U＝12 V，故D正确。
4．如图所示为小亮同学设计的电路，当闭合开关________时，L1、L2和L3组成串联电路；当闭合开关________时，L1和L2组成并联电路。如果要使L2亮、L1和L3不亮，那么应闭合开关________。
5．在如图所示的电路中，闭合开关S1、S2，L1、L2、L3的连接方式是________，电流表A1测量通过________的总电流，此时电流表A1和A2的指针偏转角度相同(电流表有两个量程，分别为0～0.6 A、0～3 A)，通过L1、L3的电流之比为1∶8；再将开关S2断开，发现A2的示数减小了0.32 A，那么两开关都闭合时，通过L2的电流为________A。
【点拨】将电流表看作导线，闭合开关S1、S2后，根据电路图可知，三个灯泡首首相连、尾尾相连，故L1、L2、L3的连接方式是并联，电流表A1测量通过L2和L3的总电流，电流表A2测量通过L1和L2的总电流。因为断开开关S2后，A2只测量通过L2的电流，A2的示数减小了0.32 A，由并联电路的电流规律可知，两开关都闭合时通过L1的电流为0.32 A，
已知通过L1、L3的电流之比为1∶8，则通过L3的电流I3＝8I1＝8×0.32 A＝2.56 A；A1的示数IA1＝I2＋I3＝I2＋2.56 A, A2的示数IA2＝I1＋I2＝0.32 A＋I2，则A1的示数大于A2的示数，由于电流表两个量程分别为0～0.6 A、0～3 A，且A1和 A2的指针偏转角度相同，故IA1＝5IA2，即I2＋2.56 A＝5×(0.32 A＋I2)，解得I2＝0.24 A。
6．[2023·大连期中]如图所示的电路中，闭合开关S时，电压表V1的示数为3 V，电压表V2的示数为4 V。若将L2、L3的位置调换，V1的示数变为5 V，则电源电压为________V，L2两端的电压为________V。若在L2、L3的位置调换后，将电压表V1、V2分别换为电流表A1、A2，开关S闭合时，电流表A1、A2、A的示数分别为0.8 A、0.5 A、1.1 A，则通过L3的电流为________A。
【点拨】将电压表看作断路，闭合开关S时，三个灯泡串联，V1测L1和L2两端的总电压， V2测L2和L3两端的总电压，若将L2、L3的位置调换，则V1测L1和L3两端的总电压。设L1、L2、L3两端的电压分别为U1、U2、U3，则U1＋U2＝3 V①，U2＋U3＝4 V②，U1＋U3＝5 V③，联立①②③，解得U1＝2 V、U2＝1 V、U3＝3 V，则电源电压U＝U1＋U2＋U3＝2 V＋1 V＋3 V＝6 V。
若在L2、L3的位置调换后，将电压表 V1、 V2分别换为电流表A1、 A2，则开关S闭合时，三个灯泡并联，等效电路如图所示，电流表A1测通过L2、L3的总电流，电流表A2测通过L1、L3的总电流，电流表A测干路电流，因电流表A1、 A2、 A的示数分别0.8 A、0.5 A、1.1 A，由并联电路的电流规律可知，通过L2的电流IL2＝IA－IA2＝1.1 A－0.5 A＝0.6 A，通过L3的电流IL3＝IA1－IL2＝0.8 A－0.6 A＝0.2 A。
7．[2023·珠海月考]如图所示的电路中，S2为单刀双掷开关，电源电压恒定不变，L1、L2为规格不同的小灯泡，问：
(1)当S1断开、S2接b时，电流表的示数为0.3 A，通过灯L1、L2的电流分别是多少？
【解】当S1断开、S2接b时，两灯串联，电流表测电路中的电流，因为串联电路中电流处处相等，所以通过灯L1、L2的电流I1＝I2＝0.3 A。
