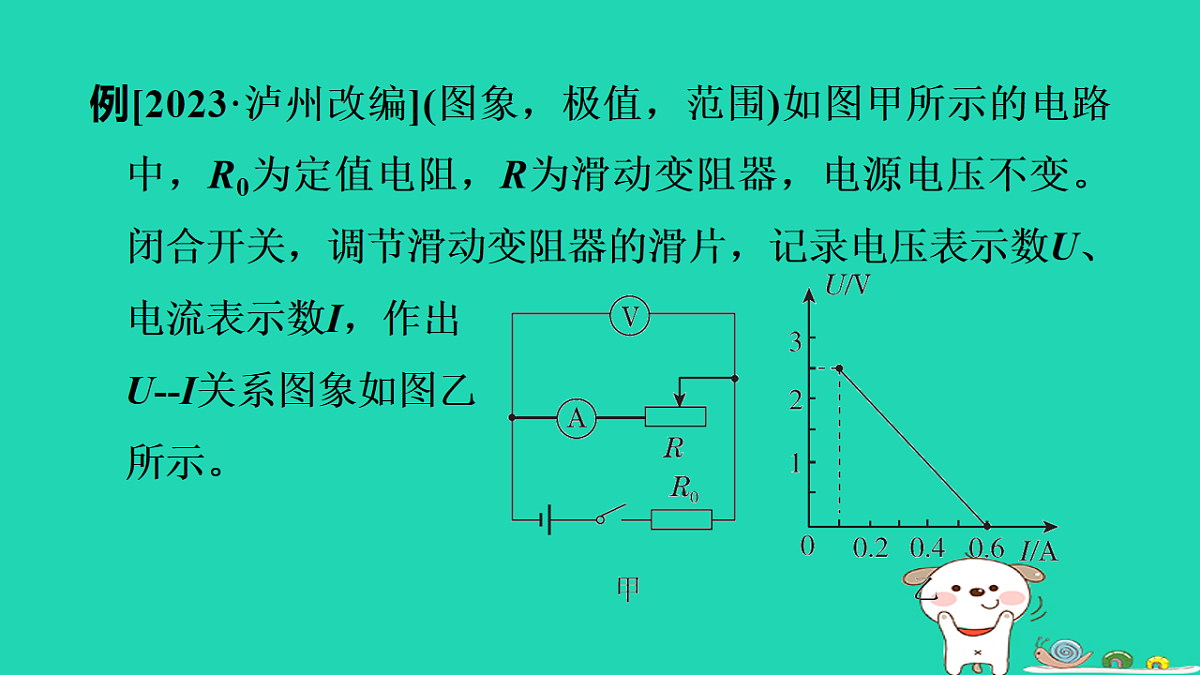

例[2023·泸州改编](图象，极值，范围)如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变。闭合开关，调节滑动变阻器的滑片，记录电压表示数U、电流表示数I，作出U­-I关系图象如图乙所示。
则(　　)A．滑片在最左端时，电流表的示数最小，为0.1 AB．滑动变阻器接入电路的阻值范围是0～20 ΩC．R0的阻值为5 ΩD．电源电压为2.5 V
串联电路总电压等于各部分电压之和，结合欧姆定律可得，U电源＝0.1 A×R0＋2.5 V①，U电源＝0.6 A×R0②，电源电压不变，联立①②，解得R0＝5 Ω，U电源＝3 V，故C正确，D错误。

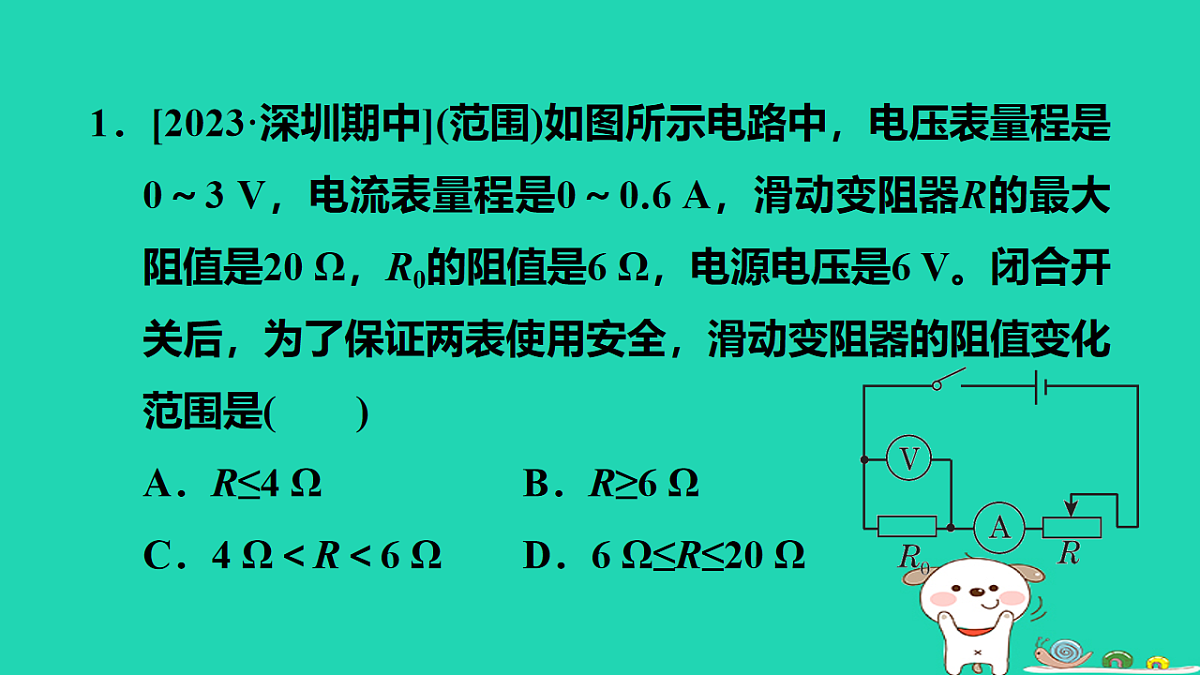

1．[2023·深圳期中](范围)如图所示电路中，电压表量程是0～3 V，电流表量程是0～0.6 A，滑动变阻器R的最大阻值是20 Ω，R0的阻值是6 Ω，电源电压是6 V。闭合开关后，为了保证两表使用安全，滑动变阻器的阻值变化范围是(　　)A．R≤4 Ω　　　　 B．R≥6 ΩC．4 Ω＜R＜6 Ω D．6 Ω≤R≤20 Ω
2．[2023·泉州期中]如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“20 Ω　2 A”字样。闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，灯泡恰好正常发光；在图乙中绘制出电流表与两电压表示数的关系图象。
下列说法正确的是(　　)A．滑片在a点时，R接入电路的电阻为2.5 ΩB．滑片在a点时，滑动变阻器与灯泡两端的电压之比为5∶1C．灯泡正常发光的电压为6 VD．电源电压为12 V
【点拨】由图甲可知，闭合开关S，滑动变阻器R与灯泡串联，电压表 V1测R两端的电压，电压表V2测灯泡两端的电压，电流表测电路中的电流。当滑片位于最右端时，滑动变阻器接入电路中的电阻最大，此时电路中的电流最小，由图乙可知，电路中的最小电流I＝0.3 A，此时灯泡和滑动变阻器两端的电压相等，即UL＝UR＝IR＝0.3 A×20 Ω＝6 V，因串联电路中总电压等于各分电压之和，所以电源电压U＝UL＋UR＝6 V＋6 V＝12 V，故D正确。
当滑片从最右端向左滑动到a点时，滑动变阻器接入电路中的电阻变小，电路中的电流变大，灯泡两端的电压变大，由串联电路的分压规律可知，滑动变阻器R两端的电压变小，则图乙中左边的曲线是滑动变阻器R的I­-U图象，右边的曲线是灯泡的I­-U图象。当灯泡恰好正常发光时，电路中的电流最大，灯泡两端的电压等于灯泡的额定电压，由图乙可知，灯泡正常发光时的电流I′＝0.4 A，灯泡两端的电压UL′＝10 V；
3．[2023·南充]在综合实践活动课上，小龙同学设计了如图甲所示的模拟调光灯电路。电源电压恒定，R1为定值电阻。闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光。
此过程中，电流表A的示数随两电压表V1、V2(电压表V2未画出)示数变化的关系图象如图乙所示。灯泡L正常发光时的电阻为________Ω；若R2的滑片可任意滑动，为了保证灯泡L的安全，电路中至少再串联一个________Ω的电阻。
【点拨】由图甲可知，闭合开关S后，灯泡L、R1、R2串联，电压表 V1测灯泡L两端的电压，电流表测电路中的电流。当滑片P由最右端向左移动时，R2接入电路的电阻变小，电路中的电流变大，因灯泡L两端的电压越大时通过的电流越大，所以图乙中图线①是灯泡的I­-U图象，即电压表V1对应的图象，由图线②可知，电压表 V2的示数随电流表示数的增大而减小，
所以电压表 V2测滑动变阻器R2两端的电压或测定值电阻R1和滑动变阻器R2两端总的电压，因串联电路中各处的电流相等，且总电压等于各分电压之和，电源电压不变，而图乙中当电流相等时两电压表的示数之和都不相等，所以电压表 V2测滑动变阻器R2两端的电压。当灯泡L正常发光时，电路中的电流最大，由图乙可知，最大电流为0.5 A，此时灯泡L两端的电压UL＝2.5 V，
