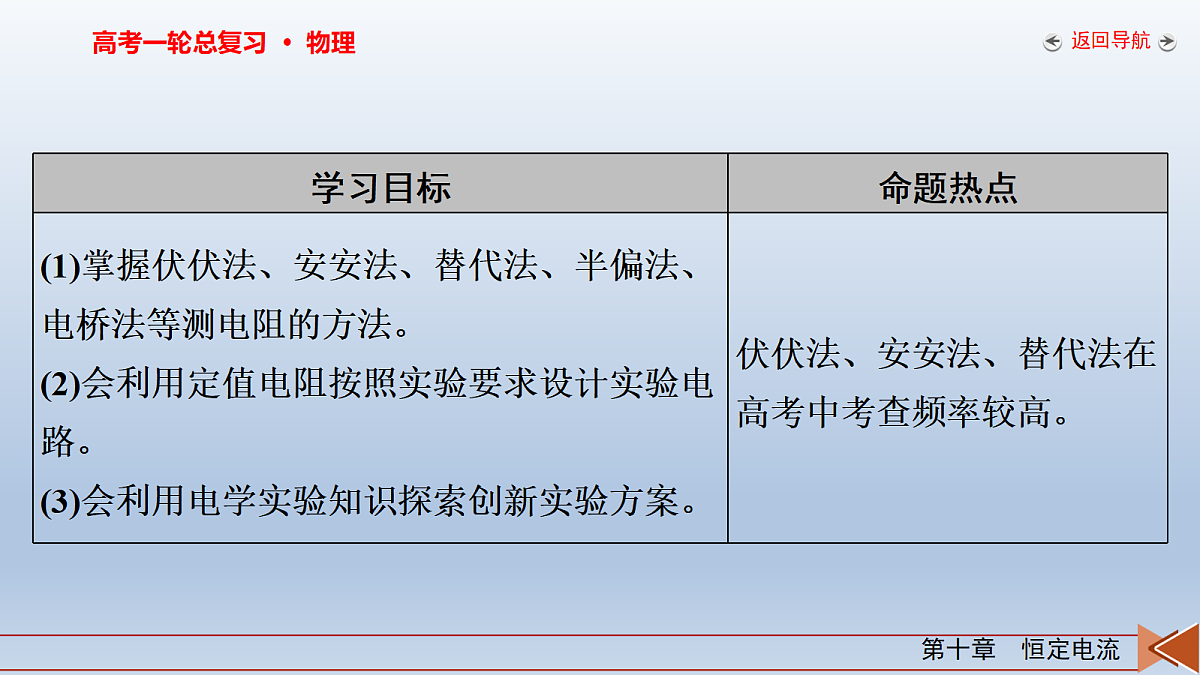

第54讲　专题强化十五　测量电阻的其他五种方法
提能训练　练案[54]

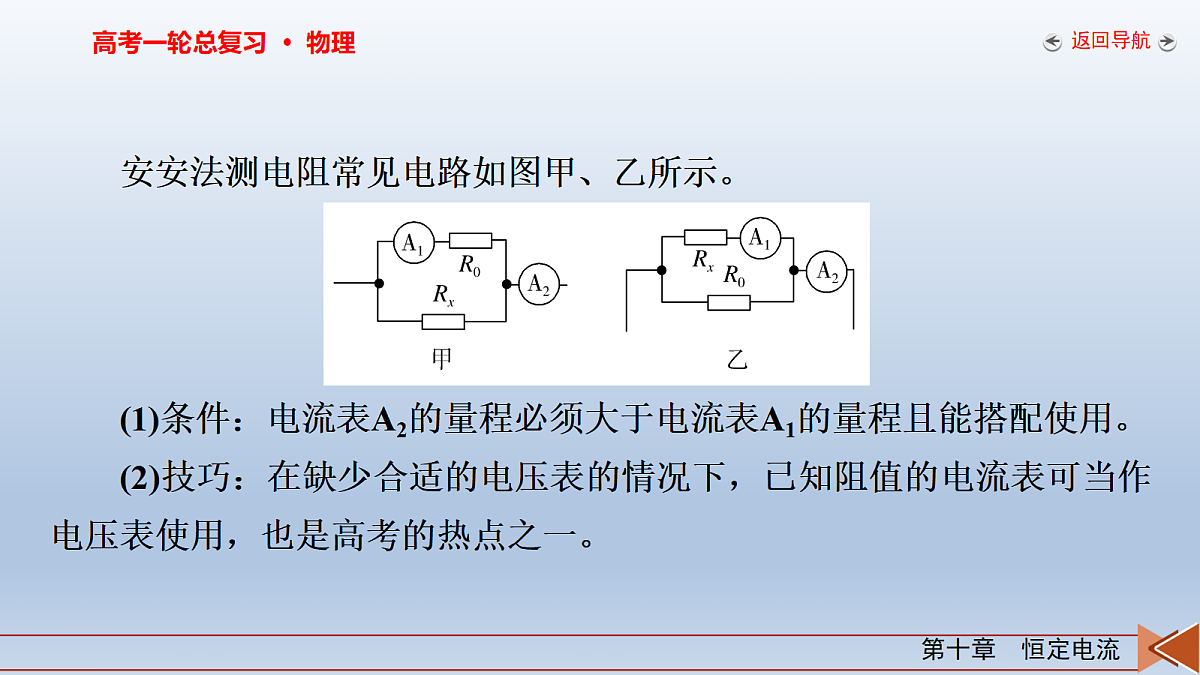

安安法测电阻常见电路如图甲、乙所示。
(1)条件：电流表A2的量程必须大于电流表A1的量程且能搭配使用。(2)技巧：在缺少合适的电压表的情况下，已知阻值的电流表可当作电压表使用，也是高考的热点之一。

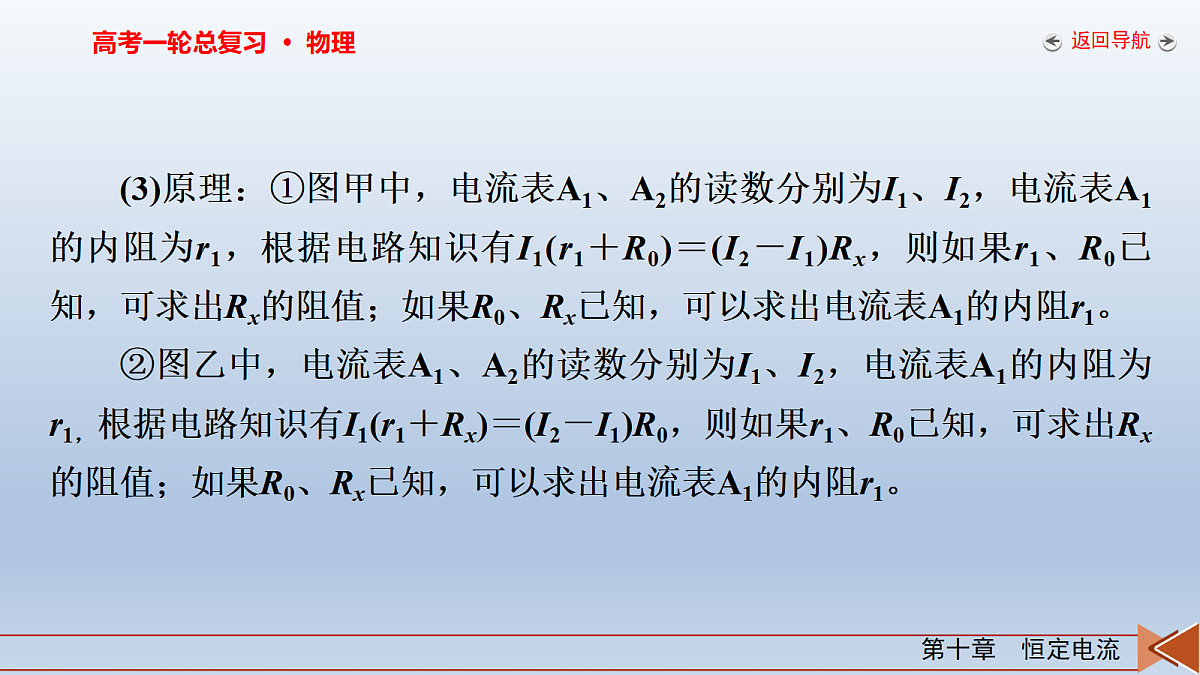

(3)原理：①图甲中，电流表A1、A2的读数分别为I1、I2，电流表A1的内阻为r1，根据电路知识有I1(r1＋R0)＝(I2－I1)Rx，则如果r1、R0已知，可求出Rx的阻值；如果R0、Rx已知，可以求出电流表A1的内阻r1。②图乙中，电流表A1、A2的读数分别为I1、I2，电流表A1的内阻为r1，根据电路知识有I1(r1＋Rx)＝(I2－I1)R0，则如果r1、R0已知，可求出Rx的阻值；如果R0、Rx已知，可以求出电流表A1的内阻r1。

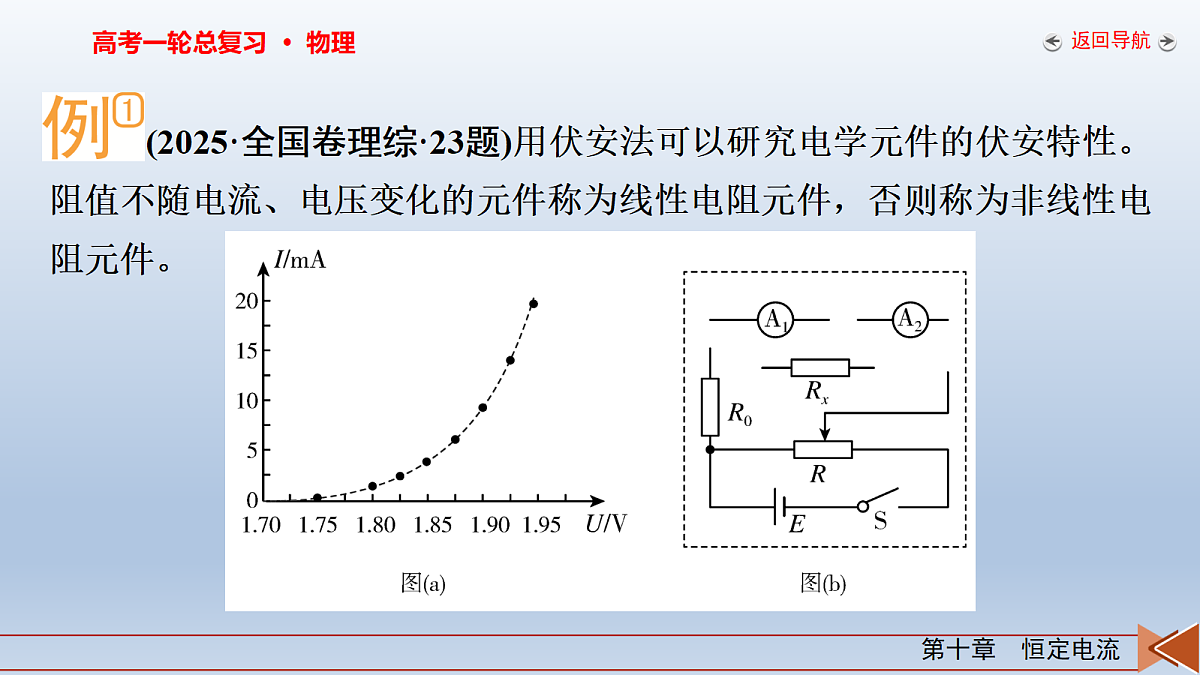

(2025·全国卷理综·23题)用伏安法可以研究电学元件的伏安特性。阻值不随电流、电压变化的元件称为线性电阻元件，否则称为非线性电阻元件。
(2)图(a)是某实验小组用电流表内接法测得的某元件的伏安特性曲线，由图可知，所测元件是________(选填“线性”或“非线性”)电阻元件。随着电流的增加，元件的电阻________(选填“增大”“不变”或“减小”)。
(3)利用电流表A1(内阻r1)、电流表A2(内阻未知)以及一个用作保护电阻的定值电阻R0(阻值未知)，测量电阻Rx的阻值。将图(b)中的器材符号的连线补充完整，完成实验电路原理图。按完整的实验电路测量Rx，某次测量中电流表A1和A2的示数分别为I1和I2，则Rx＝________(用I1、I2和r1表示)。
[答案]　(1)大于　大于　大于　小于　(2)非线性　减小
伏伏法测电阻常见电路如图甲、乙所示。
(1)条件：电压表V2的量程必须大于电压表V1的量程且能搭配使用。(2)技巧：在缺少合适的电流表的情况下，已知阻值的电压表可当作电流表使用，这是高考的热点之一。
[答案]　(1)CAB　负极、正极　×100　1.6
[解析]　(1)利用多用电表粗测待测电压表的内阻。首先应选择电阻挡，将多用电表选择开关置于电阻挡“×10”位置；接着将红、黑表笔短接；进行欧姆调零；使指针指向零欧姆。故操作顺序为CAB。多用电表使用时电流应“红进黑出”，电压表电流应“＋”接线柱进“－”接线柱出，故将多用电表的红、黑表笔分别与待测电压表的负极、正极相连。
读数时电阻表的指针位置如题图(a)中虚线Ⅰ所示，偏转角度较小即倍率选择过小，为了减少测量误差，应将选择开关旋转到电阻挡倍率较大处，而根据表中数据可知选择“×1 k”倍率又过大，故应选择电阻挡“×100”；测量得到指针位置如题图(a)中实线Ⅱ所示，则实验小组粗测得到的该电压表内阻为R＝16.0×100 Ω＝1.6 kΩ。(2)题图(b)所示的电路，滑动变阻器采用的是分压式接法，为了方便调节，应选最大阻值较小的滑动变阻器即R1；为保护电路，且测量电路部分电压从零开始调节，闭合开关S前，滑动变阻器的滑片应置于a端。
考点三　等效替代法测电阻
实验原理和操作(1)如图甲、乙所示，先将单刀双掷开关接到1，调节R2，使电表指针指在适当位置读出电表示数。(2)然后将单刀双掷开关接到2，保持R2阻值不变，调节电阻箱的阻值，使电表的读数仍为原来记录的读数，则电阻箱的读数即等于待测电阻的阻值。
我国法律规定酒驾标准是“0.2 mg/mL ≤酒精气体浓度”“
