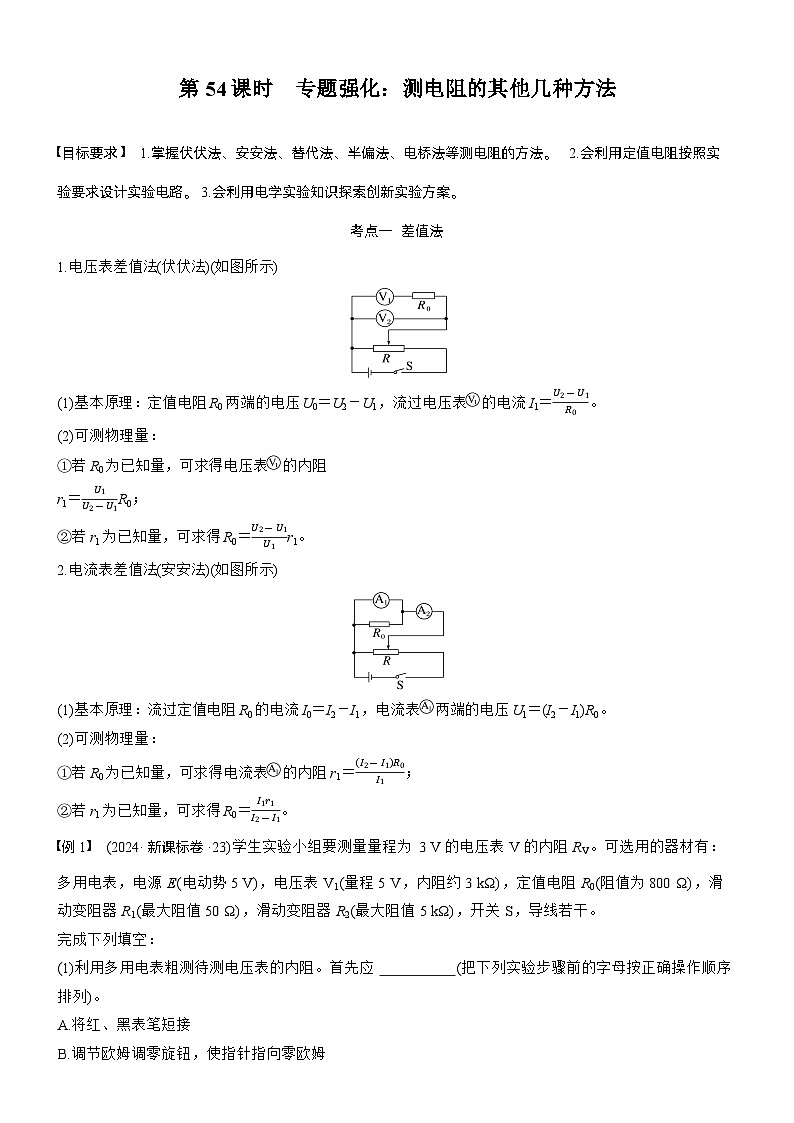

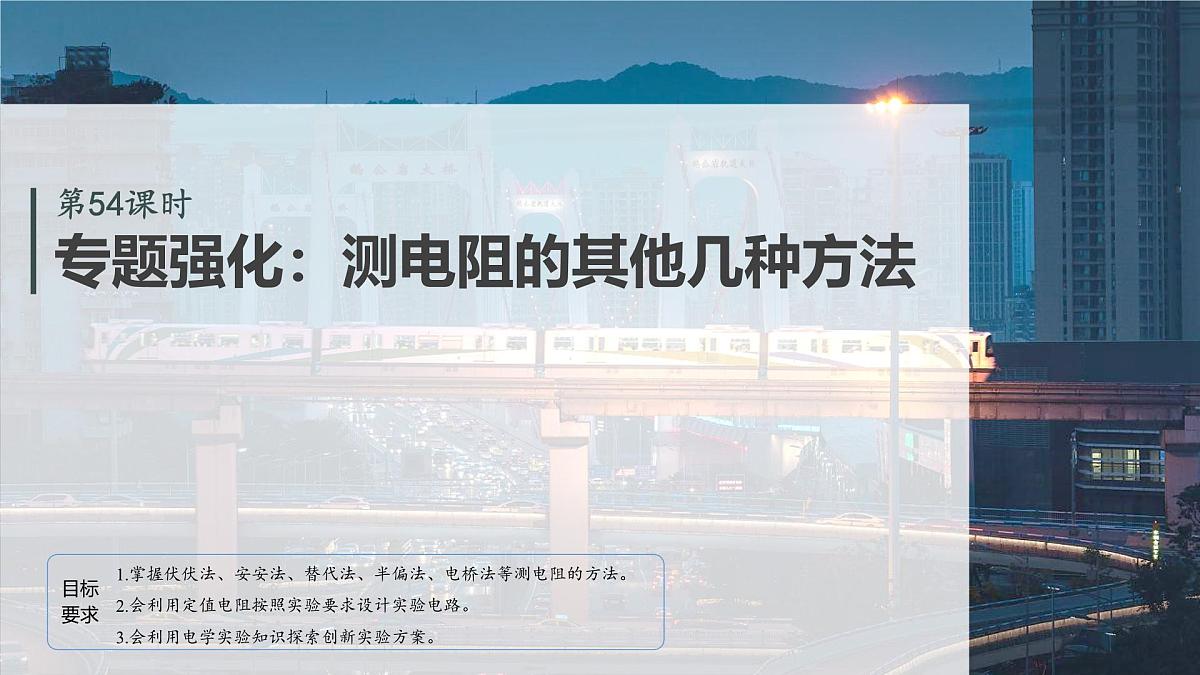

专题强化：测电阻的其他几种方法

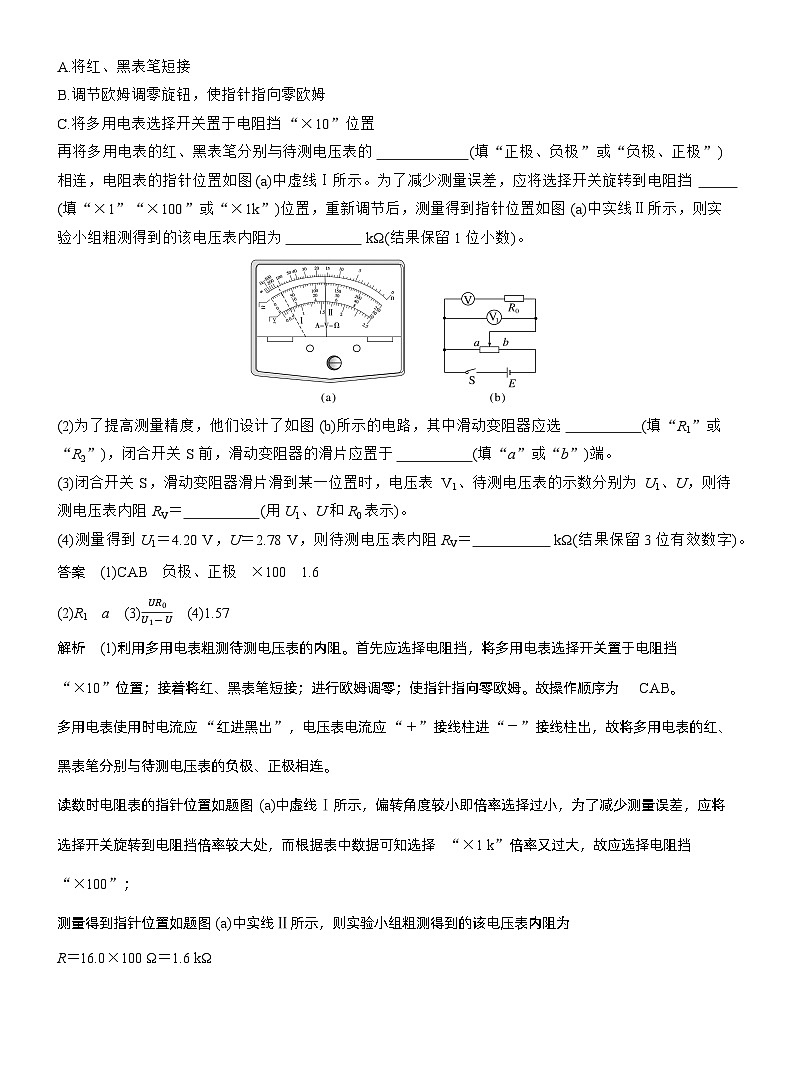

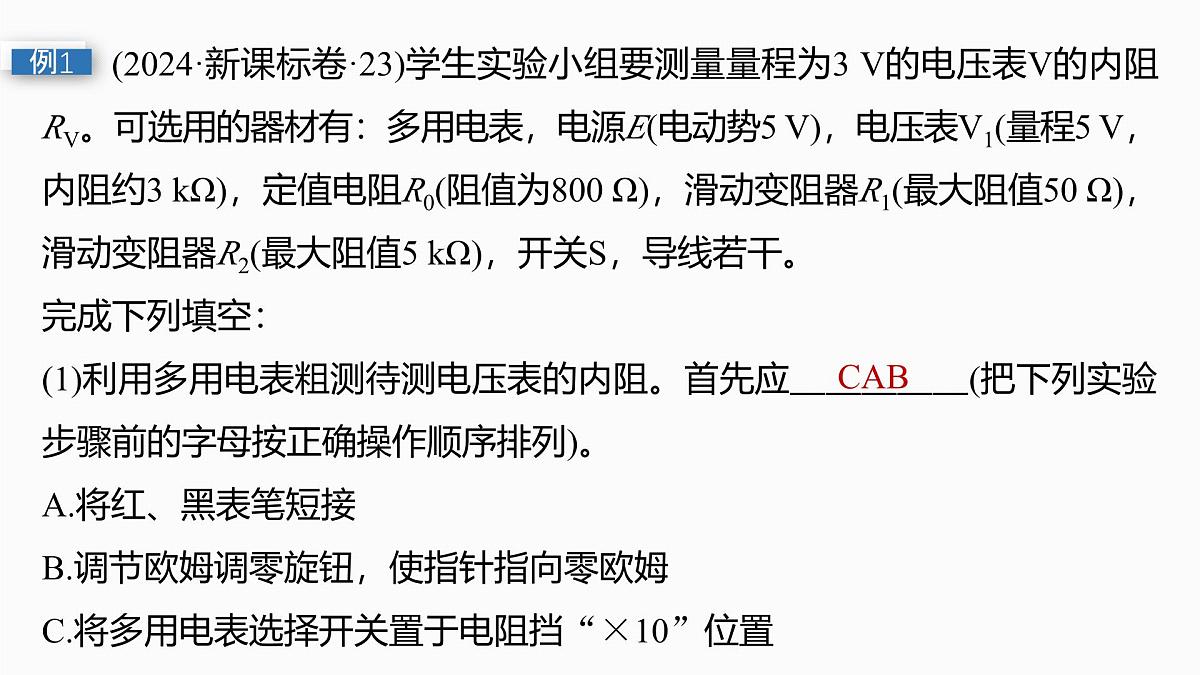

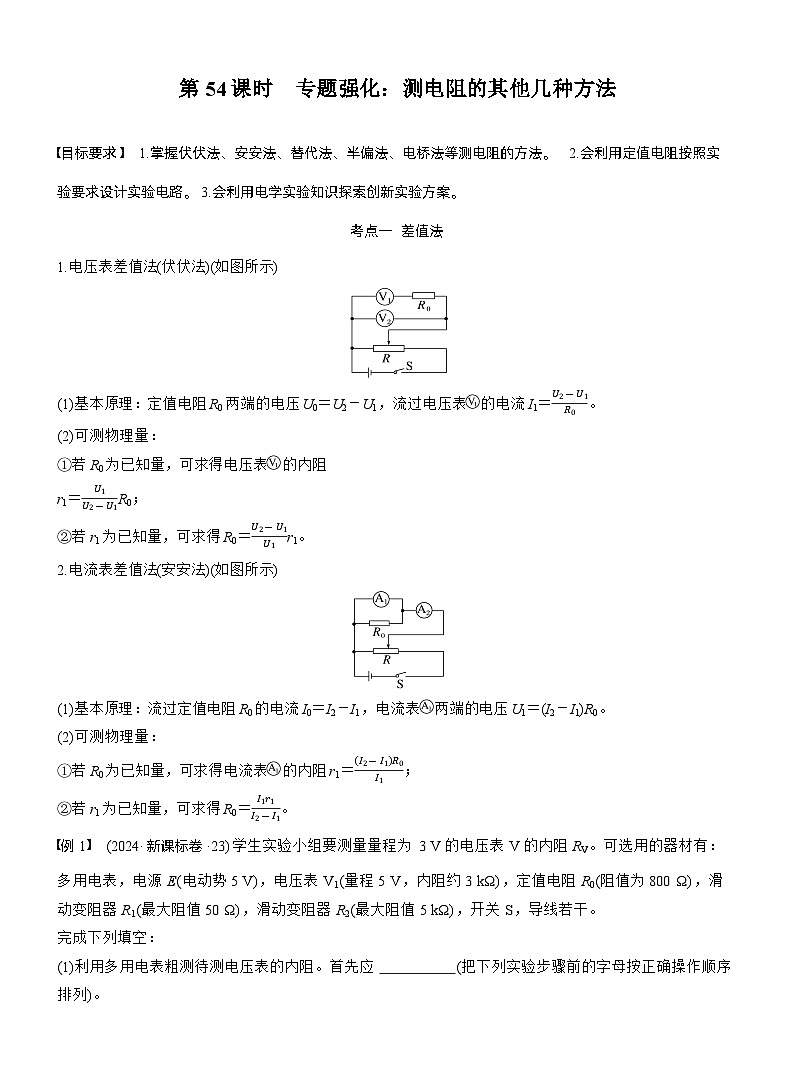

(2024·新课标卷·23)学生实验小组要测量量程为3 V的电压表V的内阻RV。可选用的器材有：多用电表，电源E(电动势5 V)，电压表V1(量程5 V，内阻约3 kΩ)，定值电阻R0(阻值为800 Ω)，滑动变阻器R1(最大阻值50 Ω)，滑动变阻器R2(最大阻值5 kΩ)，开关S，导线若干。完成下列填空：(1)利用多用电表粗测待测电压表的内阻。首先应　　　　　(把下列实验步骤前的字母按正确操作顺序排列)。A.将红、黑表笔短接B.调节欧姆调零旋钮，使指针指向零欧姆C.将多用电表选择开关置于电阻挡“×10”位置

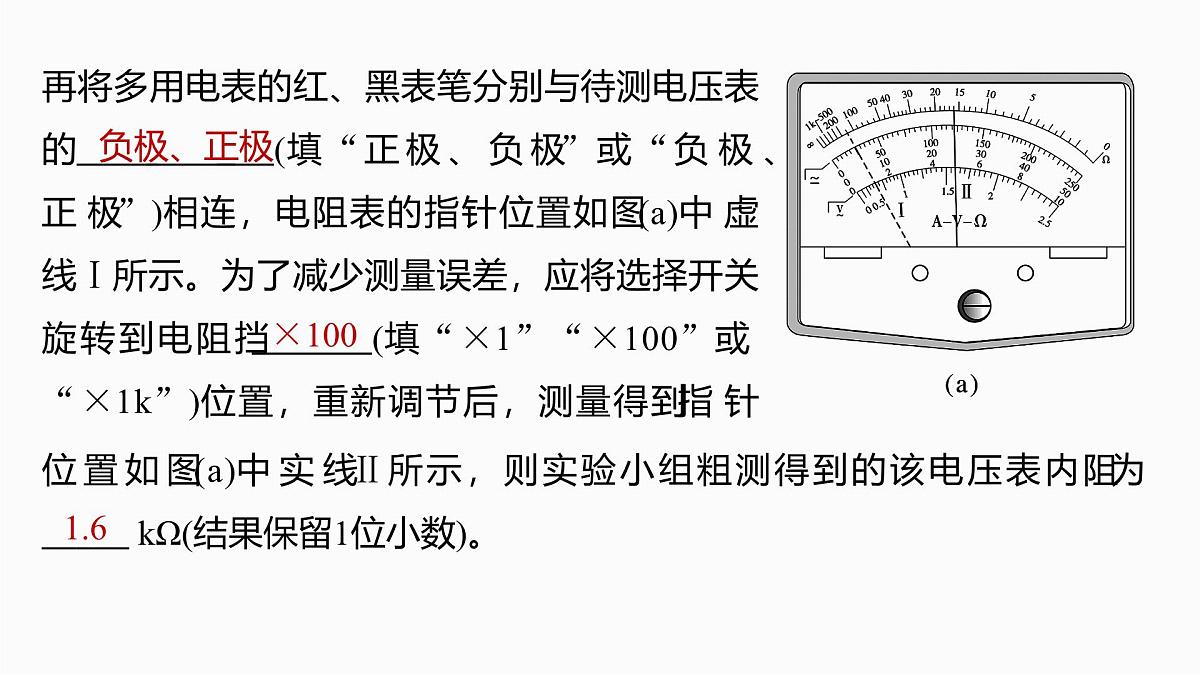

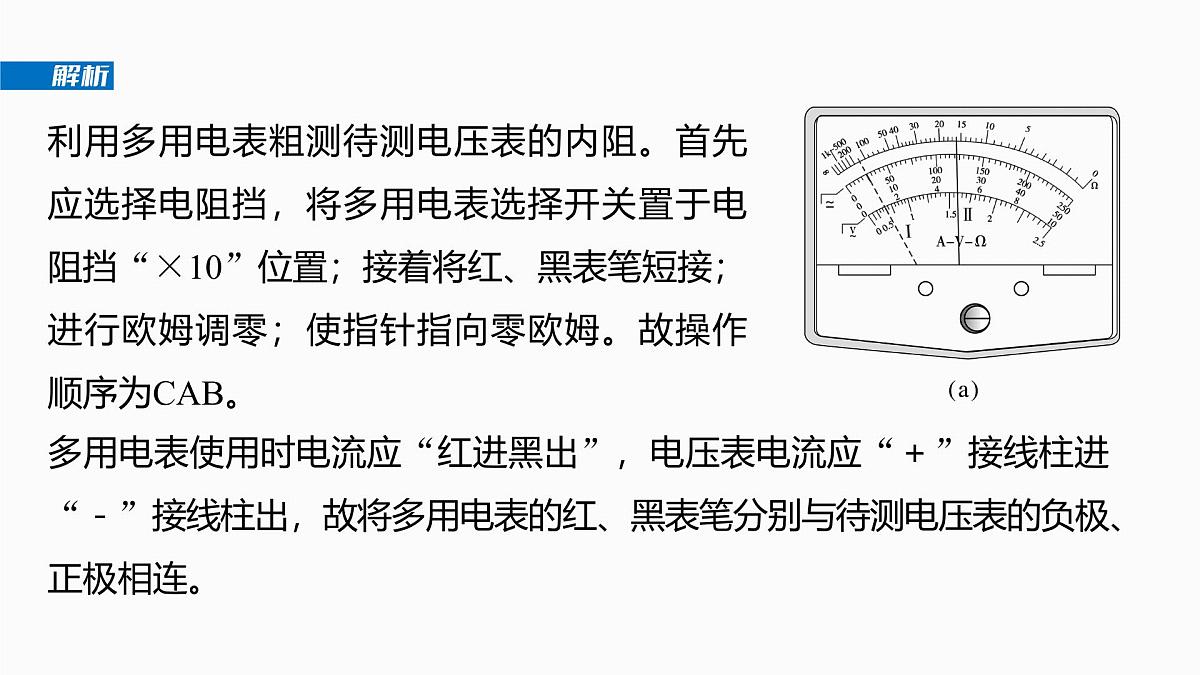

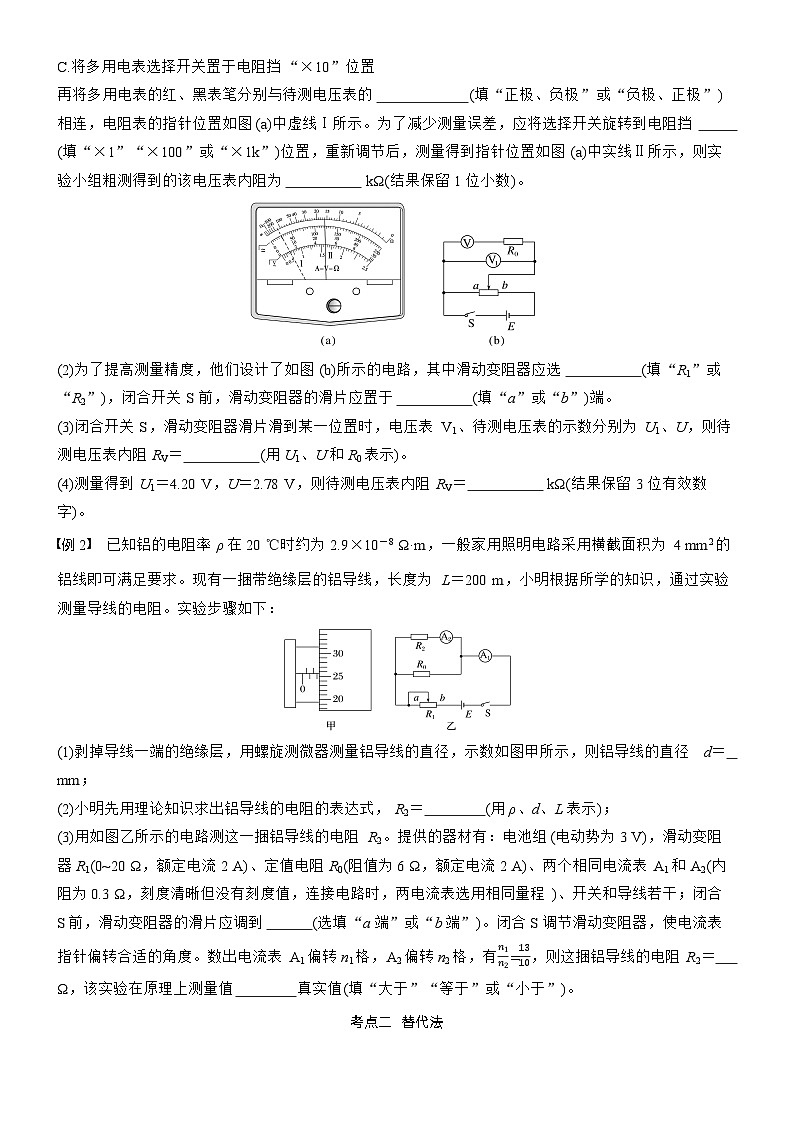

再将多用电表的红、黑表笔分别与待测电压表的　　 　(填“正极、负极”或“负极、正极”)相连，电阻表的指针位置如图(a)中虚线Ⅰ所示。为了减少测量误差，应将选择开关旋转到电阻挡　　　(填“×1”“×100”或“×1k”)位置，重新调节后，测量得到指针
位置如图(a)中实线Ⅱ所示，则实验小组粗测得到的该电压表内阻为　 　 kΩ(结果保留1位小数)。
(2)为了提高测量精度，他们设计了如图(b)所示的电路，其中滑动变阻器应选　　　(填“R1”或“R2”)，闭合开关S前，滑动变阻器的滑片应置于_____(填“a”或“b”)端。
(3)闭合开关S，滑动变阻器滑片滑到某一位置时，电压表V1、待测电压表的示数分别为U1、U，则待测电压表内阻RV＝　　　(用U1、U和R0表示)。
(4)测量得到U1＝4.20 V，U＝2.78 V，则待测电压表内阻RV＝　　　　 kΩ(结果保留3位有效数字)。

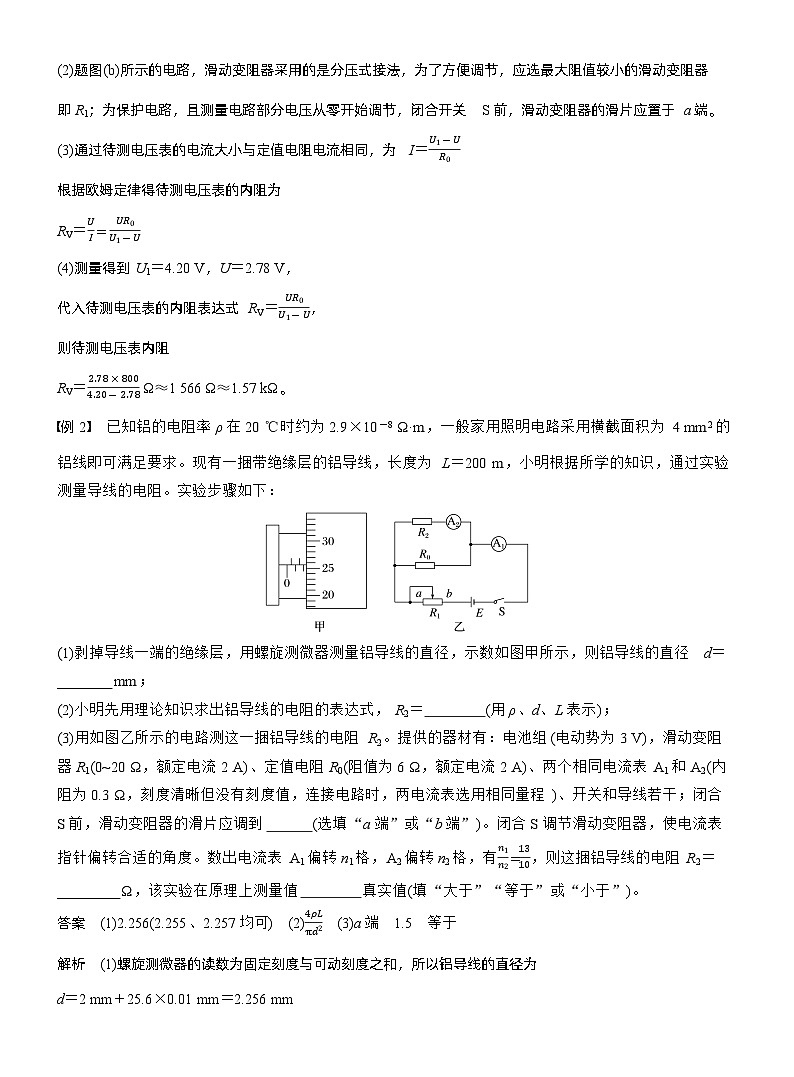

已知铝的电阻率ρ在20 ℃时约为2.9×10－8 Ω·m，一般家用照明电路采用横截面积为4 mm2的铝线即可满足要求。现有一捆带绝缘层的铝导线，长度为L＝200 m，小明根据所学的知识，通过实验测量导线的电阻。实验步骤如下：
(1)剥掉导线一端的绝缘层，用螺旋测微器测量铝导线的直径，示数如图甲所示，则铝导线的直径d＝________________________ mm；
2.256(2.255、2.257均可)
(2)小明先用理论知识求出铝导线的电阻的表达式，R2＝　 (用ρ、d、L表示)；
(3)用如图乙所示的电路测这一捆铝导线的电阻R2。提供的器材有：电池组(电动势为3 V)，滑动变阻器R1(0~20 Ω，额定电流2 A)、定值电阻R0(阻值为6 Ω，额定电流2 A)、两个相同电流表A1和A2(内阻为0.3 Ω，刻度清晰但没有刻度值，

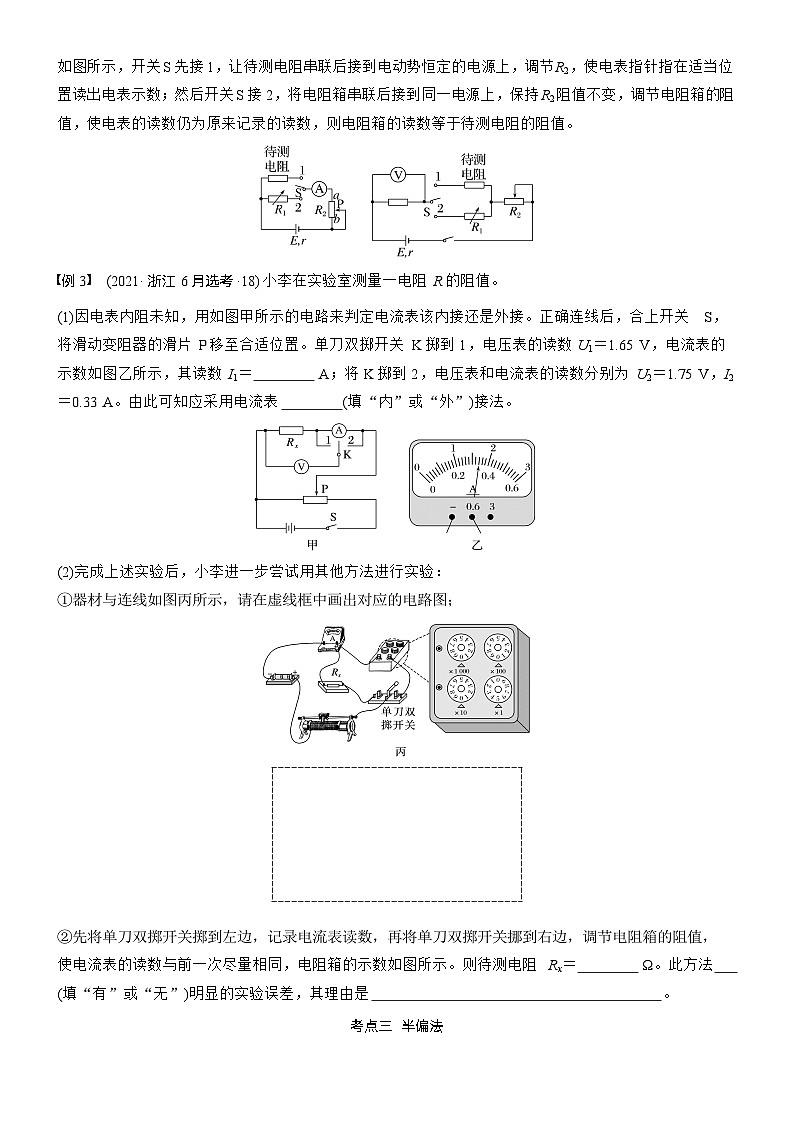

如图所示，开关S先接1，让待测电阻串联后接到电动势恒定的电源上，调节R2，使电表指针指在适当位置读出电表示数；然后开关S接2，将电阻箱串联后接到同一电源上，保持R2阻值不变，调节电阻箱的阻值，使电表的读数仍为原来记录的读数，则电阻箱的读数等于待测电阻的阻值。
(2021·浙江6月选考·18)小李在实验室测量一电阻R的阻值。(1)因电表内阻未知，用如图甲所示的电路来判定电流表该内接还是外接。正确连线后，合上开关S，将滑动变阻器的滑片P移至合适位置。单刀双掷开关K掷到1，电压表的读数U1＝1.65 V，电流表的示数如图乙所示，其读数I1＝　　　　 A；将K掷到2，电压表和电流表的读数分别为U2＝1.75 V，I2＝0.33 A。由此可知应采用电流表　　　　(填“内”或“外”)接法。
(2)完成上述实验后，小李进一步尝试用其他方法进行实验：①器材与连线如图丙所示，请在虚线框中画出对应的电路图；
②先将单刀双掷开关掷到左边，记录电流表读数，再将单刀双掷开关挪到右边，调节电阻箱的阻值，使电流表的读数与前一次尽量相同，电阻箱的示数如图所示。则待测电阻Rx＝　　　 Ω。此方法　　　　(填“有”或“无”)明显的实验误差，其理由是_______________________________　　　　　　　　　　　。
电阻箱的最小分度与待测电阻比较
接近(或其他合理解释)
(3)误差分析①测量值偏小：RA测＝R2”“＝”或“
