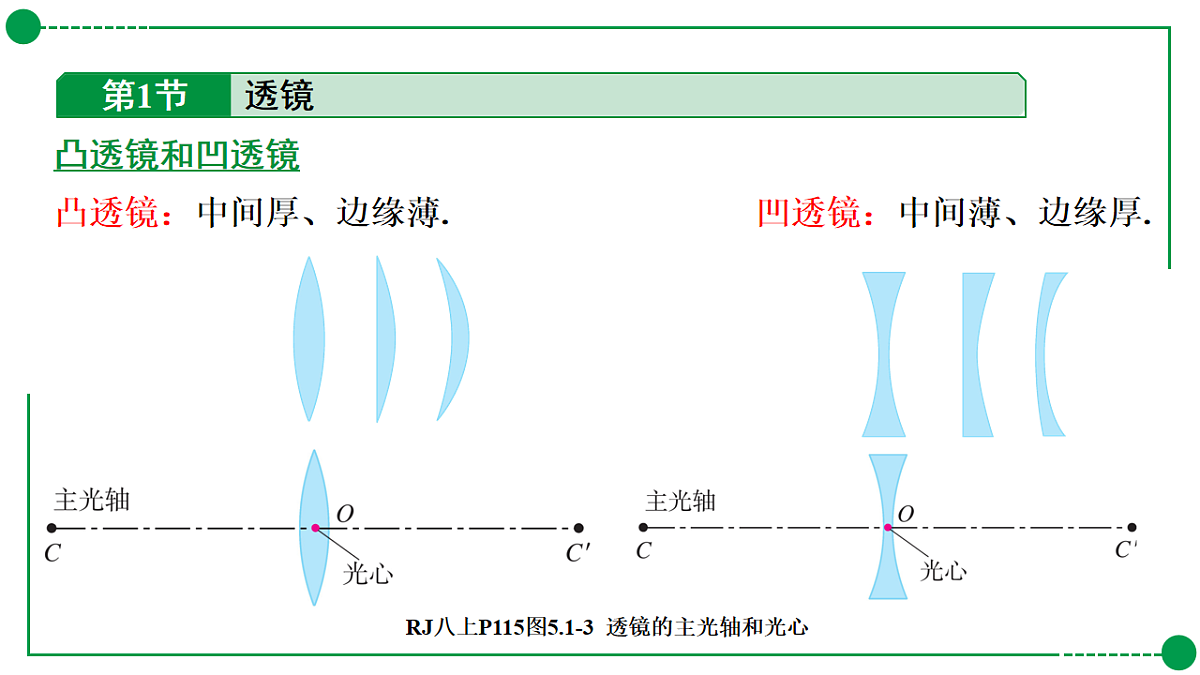

凸透镜：中间厚、边缘薄. 凹透镜：中间薄、边缘厚.
RJ八上P115图5.1-3 透镜的主光轴和光心

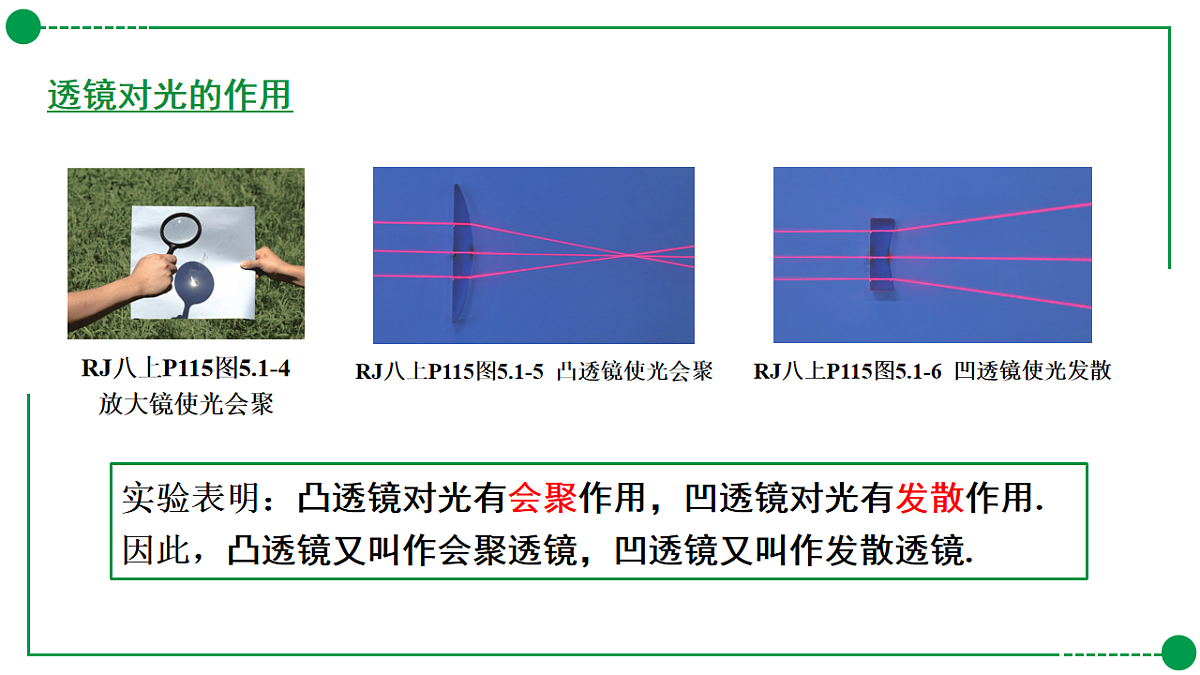

RJ八上P115图5.1-4放大镜使光会聚
RJ八上P115图5.1-5 凸透镜使光会聚
RJ八上P115图5.1-6 凹透镜使光发散
实验表明：凸透镜对光有会聚作用，凹透镜对光有发散作用.因此，凸透镜又叫作会聚透镜，凹透镜又叫作发散透镜.

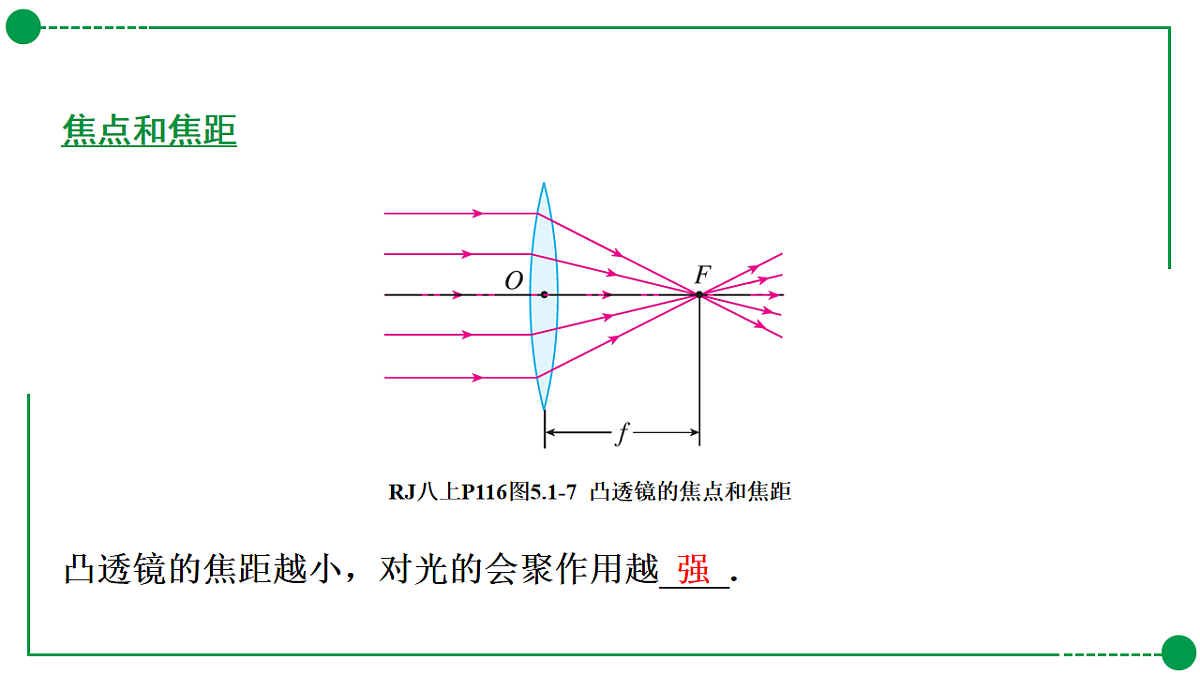

RJ八上P116图5.1-7 凸透镜的焦点和焦距
凸透镜的焦距越小，对光的会聚作用越____.

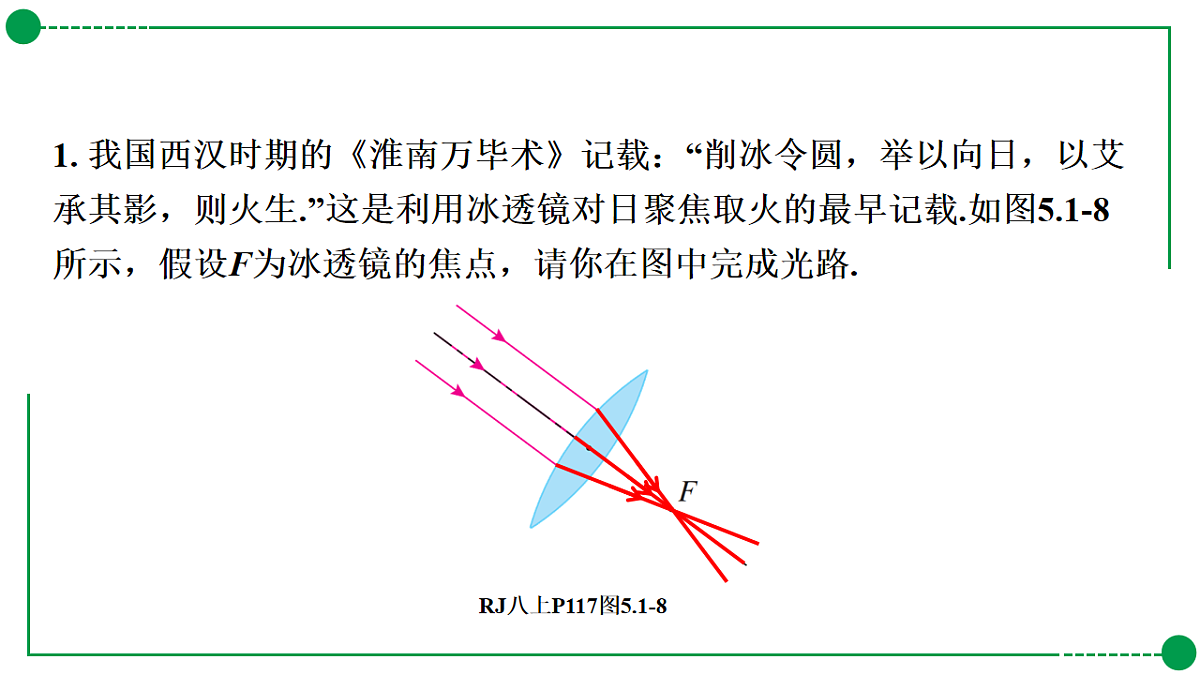

1. 我国西汉时期的《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生.”这是利用冰透镜对日聚焦取火的最早记载.如图5.1-8所示，假设F为冰透镜的焦点，请你在图中完成光路.
RJ八上P117图5.1-8

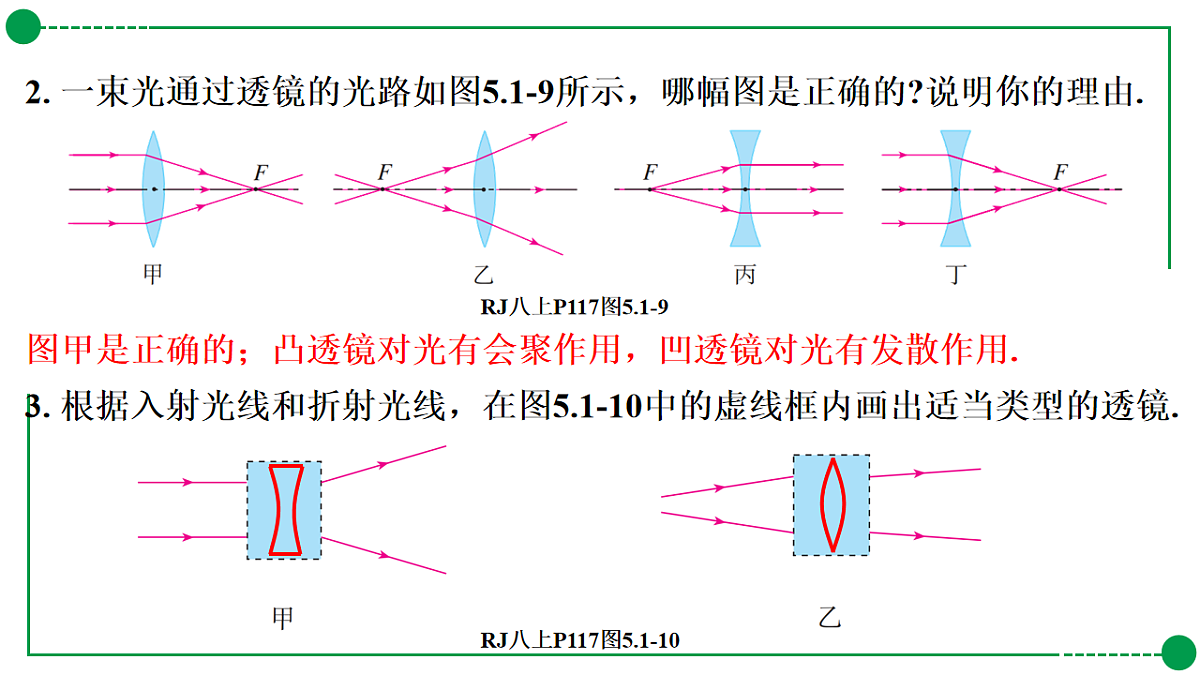

2. 一束光通过透镜的光路如图5.1-9所示，哪幅图是正确的?说明你的理由.
图甲是正确的；凸透镜对光有会聚作用，凹透镜对光有发散作用.
RJ八上P117图5.1-9
3. 根据入射光线和折射光线，在图5.1-10中的虚线框内画出适当类型的透镜.
RJ八上P117图5.1-10

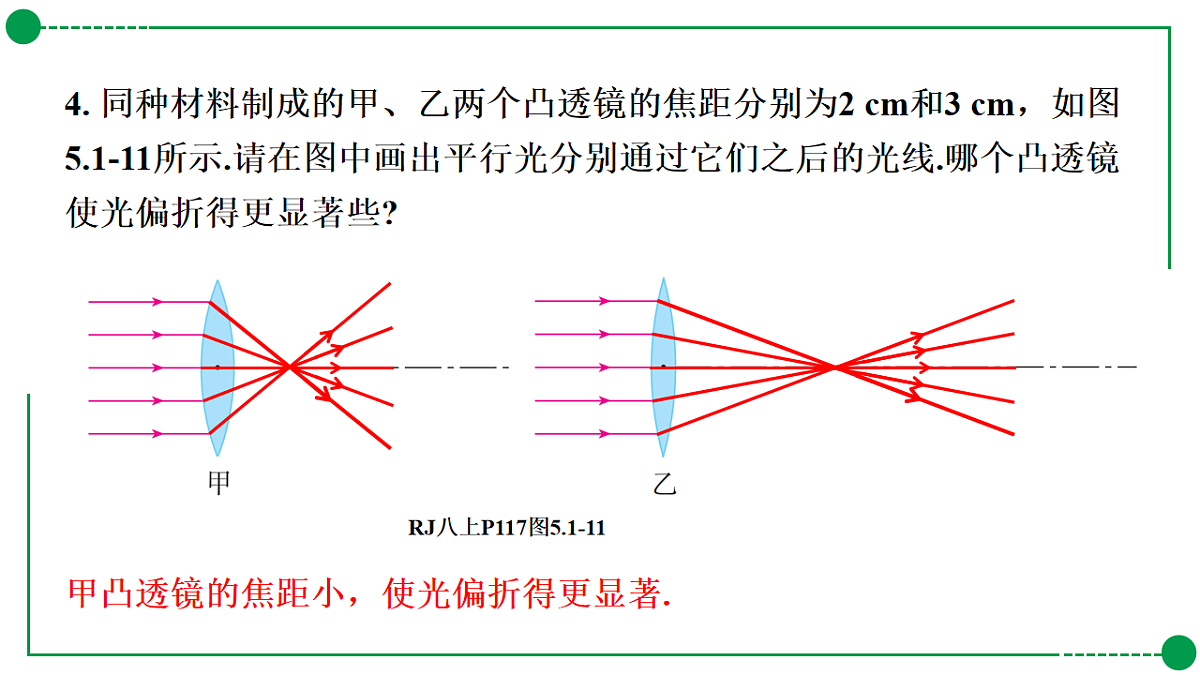

4. 同种材料制成的甲、乙两个凸透镜的焦距分别为2 cm和3 cm，如图5.1-11所示.请在图中画出平行光分别通过它们之后的光线.哪个凸透镜使光偏折得更显著些?
RJ八上P117图5.1-11
甲凸透镜的焦距小，使光偏折得更显著.
5. 要想利用凸透镜使小灯泡发出的光变成平行光，应该把小灯泡放在凸透镜的什么位置?试试看.在解决这个问题的时候，你利用了前面学过的什么知识?
把小灯泡放在凸透镜的焦点上，小灯泡发出的光通过凸透镜后就可以变成平行光；利用了凸透镜能使跟主光轴平行的光会聚在焦点上和折射光路具有可逆性.
6. 据新闻报道，一辆家用轿车在太阳下“自燃”.调查发现，火灾是由放在仪表盘上方防滑垫上的瓶装水引发的.瓶装水是怎样引发火灾的?我们在森林中游玩时应该如何处理没有喝完的瓶装水?
瓶装水相当于一个凸透镜，会聚太阳光使局部温度升高从而引发火灾；在森林中游玩时不能将没有喝完的瓶装水随意丢弃，应倒掉剩余的水，将空瓶放入可回收垃圾箱内.
RJ八上P119图5.2-3 想想做做 自制的模型照相机
照相机的镜头相当于一个____透镜.照相时，物体离照相机镜头比较远，像是_____、_____的.
RJ八上P118图5.2-2 照相机成像
RJ八上P120图5.2-5 便携式投影仪
RJ八上P119图5.2-4 投影仪成像
投影仪的镜头是一个凸透镜，来自投影片(物体)的光，通过凸透镜后会聚在天花板上，形成图案的像.物体离投影仪镜头比较近，像是_____、_____的.
RJ八上P120图5.2-6 放大镜成像
把放大镜放在物体跟眼睛之间，适当调整距离，我们就能看清物体的细微之处.这时我们看到的像是______、______的.
照相机和投影仪所成的像，是光通过凸透镜后会聚而成的.如果把光屏放在像的位置，就能够承接到所成的像.这种像叫作实像.凸透镜所成的实像是来自物体的光会聚而成的，它和物体分别位于凸透镜的_____.
RJ八上P120图5.2-7 凸透镜成实像的情景
平面镜所成的像是____像，放大镜所成的像也是虚像.凸透镜成虚像时，通过凸透镜出射的光没有会聚，光屏不能承接到所成的像.只是人眼逆着出射光的方向看去，感到光是从虚像的位置发出的，物体和虚像位于凸透镜的_____.
RJ八上P121图5.2-8 凸透镜成虚像的情景
2. 凸透镜是很多光学仪器的主要元件.请说出照相机、投影仪所成的像都有哪些相同点和不同点.
1. 照相机的镜头相当于一个凸透镜，图5.2-2甲中的树在照相机的胶片上所成的像有什么特点?
所成的像是倒立、缩小的实像.
RJ八上P118图5.2-2
相同点：都是倒立的实像.不同点：照相机所成的像是缩小的，投影仪所成的像是放大的.
3. 许多博物馆会在较为精巧的文物前放置凸透镜，如图5.2-9所示.通过凸透镜看到的像是什么样的?像在凸透镜的哪一侧?
放大、正立的像；像和物体在凸透镜的同侧.
RJ八上P121图5.2-9
4. 请你说一说，在使用本节“想想做做”中自制的模型照相机时，如果想让像变大一些，应该怎么操作?
让照相机靠近物体，增大镜头到薄膜之间的距离.
5. 生活中我们看到的像，有实像也有虚像.例如，电影幕布上的像是实像，镜子中的像是虚像.请你再各举出一个生活中能看到的实像和虚像的例子.
投影仪在屏幕上所成的像是实像，放大镜观察邮票所成的像是虚像.
RJ八上P122图5.3-1 实验思路示意图
实验思路把物体放在距凸透镜较远的地方，然后逐渐移近(图5.3-1)，把每次观察到的物距以及像的虚实、大小、正倒等情况都记录在表格中，比较实验数据，看看像的虚实、大小、正倒与物距有什么关系，寻找其中的规律.
实验过程 用发光二极管作为发光物体，白色硬纸板作为光屏，调节发光物体、凸透镜和光屏，使它们的___________相同；1. 把发光物体放在较远处，移动光屏，使光屏上呈现清晰的实像.2. 观察实像的大小和正倒，测出物距和像距(像到凸透镜的距离).3. 把发光物体向凸透镜移近几厘米，放好后重复以上操作.4. 继续向凸透镜移动发光物体并调整光屏的位置，重复以上操作，你总能在光屏上得到发光物体的像吗?5. 当在光屏上看不到发光物体的像时，可以撤去光屏，从光屏一侧向凸透镜方向看去，观察发光物体的像.此时发光物体和它的像在什么位置?
RJ八上P123图5.3-2 探究凸透镜成像规律的装置
6. 记录凸透镜的焦距f，把实验中得到的数据和观察的结果填入下表.
动态成像规律：成实像时，物近像远像变大；成虚像时，物近像近像变小.
一焦分虚实，内虚外实；二焦分大小，内大外小；虚像同侧正，实像异侧倒.
1. 请分别说一说照相机、投影仪、放大镜是如何应用凸透镜成像的规律工作的.
照相机利用了物距大于2倍焦距时物体通过凸透镜成缩小、倒立的实像的规律；投影仪利用了物距大于1倍焦距小于2倍焦距时，物体通过凸透镜成放大、倒立的实像的规律；放大镜利用了物距小于1倍焦距时，物体通过凸透镜成放大、正立的虚像的规律.
2. 找一个圆柱形的玻璃瓶，里面装入水.把一支笔放在玻璃瓶的一侧，透过玻璃瓶，可以看到这支笔(图5.3-3).如果把笔由靠近玻璃瓶的位置向远处慢慢地移动，你会看到什么现象?实际做一做，验证你的猜想.
装水的玻璃瓶相当于一个柱面凸透镜.当铅笔由靠近玻璃瓶的位置向远处慢慢移动时，透过玻璃瓶会看到铅笔尖逐渐变长，到某一位置时，铅笔尖突然改变方向.
RJ八上P125图5.3-3
3. 某同学用放大镜观赏邮票.如果想让像变得更大一些，他应该怎样做?
适当增大放大镜和邮票之间的距离.
4. 某同学利用如图5.3-2所示的器材做实验.他先用焦距为20 cm的透镜甲进行实验，在光屏上得到了缩小的实像.接下来他想改用焦距为10 cm的透镜乙继续实验.如果不改变发光体和光屏的位置，还想在光屏上得到缩小的实像，透镜乙应该放在透镜甲的左侧还是右侧?
透镜乙应该放在透镜甲的右侧.
5. 实验小组的同学通过实验探究凸透镜成像的规律.实验器材有：一个凸透镜、光屏、高度为3.0 cm的光源和刻度尺.实验时，物距从4.0 cm开始，每次增加2.0 cm.下表是他们记录的物距、像距、像的高度和正倒情况.(1)实验中怎样判断实像是放大的还是缩小的?(2)请根据表中数据判断该凸透镜的焦距是多少.(3)在这个实验中，要使所成的像为虚像，光源的位置应在哪个范围?
用像高与物高比较，像高比物高大就是放大的，像高比物高小就是缩小的.
u=v=2f=20.0cm f=10.0 cm.
物距小于10.0 cm.
6. 某同学在做探究凸透镜成像规律的实验时，在光屏上得到了发光物体清晰的像，但他不小心用手指尖触碰到了凸透镜，这时光屏上会出现怎样的情况?有人认为，光屏上会有指尖的像；也有人认为，光屏上会出现指尖的影子.你是怎样认为的?
光屏上仍呈现物体清晰、完整的像；没有指尖的像，也没有指尖的影子.
7. 在天安门广场某处，某同学想拍摄天安门城楼的全景，但发现在该位置无论如何调节，都只能从观景框中看到城楼的一部分.请你利用本节课学到的知识，帮他想想办法.应如何做，才能拍摄到天安门城楼的全景?请说明理由.
他应向远离天安门的方向移动，以增大物距，使所成的像变小，这样就可以拍摄到天安门城楼的全景.
眼球好像一个照相机，晶状体和角膜的共同作用相当于一个凸透镜，把来自物体的光会聚在视网膜上，形成物体的像.
RJ八上P126图5.4-1 眼球主要的结构
眼睛通过睫状体来改变晶状体的形状：当睫状体放松时，晶状体比较薄，远处物体射来的光刚好会聚在视网膜上，眼睛可以看清远处的物体；当睫状体收缩时，晶状体变厚，对光的偏折能力_____，近处物体射来的光会聚在视网膜上，眼睛就可以看清近处的物体.
RJ八上P126图5.4-2 正常的眼睛调节
RJ八上P127图5.4-3 近视眼及其矫正
近视眼：只能看清近处的物体，看不清远处的物体.近视眼的成因：晶状体太厚，折光能力太强，或者眼球在前后方向上太长，因此来自远处某点的光会聚在视网膜前.近视眼的矫正：利用_______矫正.
RJ八上P128图5.4-4 远视眼及其矫正
远视眼：只能看清远处的物体，看不清近处的物体.远视眼的成因：晶状体太薄，折光能力太弱，或者眼球在前后方向上太短，因此来自近处某点的光还没有会聚成一点就到达视网膜了.远视眼的矫正：利用_______矫正.
1. 晶状体和角膜的共同作用相当于一个凸透镜.当我们看远处或近处的物体时，这个凸透镜的焦距有什么不同?图5.4-5模拟的是近视眼还是远视眼看远处物体的成像情况?应该用什么透镜矫正?配镜矫正时，应看远处的物体还是近处的物体?
当我们看远处的物体时，睫状体放松，晶状体变薄，焦距变大，当看近处的物体时，睫状体收缩，晶状体变厚，焦距变小.这个凸透镜的焦距可变.图中模拟的是近视眼看远处物体的成像情况；应该用凹透镜矫正；配镜时应看远处的物体.
RJ八上P129图5.4-5
2. 某同学想进一步了解远视眼矫正的原理，于是利用探究凸透镜成像规律的装置(图5.3-2)进行实验.他将凸透镜和光屏的位置固定，移动发光物体，在光屏上得到了清晰的像.(1)如果要模拟远视眼看不清近处物体的情况，他应该怎样移动光屏?(2)如果要模拟远视眼的矫正，他在移动光屏后，保持发光物体、凸透镜和光屏的位置不变，那么在发光物体和凸透镜之间放置一个什么透镜才能使光屏上再次出现清晰的像?
向凸透镜方向适当移动光屏.
3. 细心的小明观察到爷爷看报纸时会戴着眼镜，而看电视时又会摘下眼镜.因此，小明判断爷爷戴的是老花镜.请你说说小明是怎样判断的.
电视距离人眼较远，能看清电视说明能看清楚远处的物体，报纸距离人眼较近，戴眼镜才能看清，说明不能看清楚近处的物体，因此爷爷戴的是具有会聚作用的老花镜.
4. 6月6日是全国爱眼日.根据你的观察和了解，生活中有哪些不当的用眼习惯会导致近视?提出两条预防近视的措施？
不当的用眼习惯：长时间用眼、近距离用眼、黑暗环境中用眼等.预防近视的措施：保持正确的读写姿势、增强户外运动、不挑食、作息规律等.
1. 某同学把近视眼镜放在台灯下，看到眼镜镜片后面的区域比眼镜周围暗，如图5-1所示. 请你说说产生这一现象的原因.
RJ八上P136图5-1
因为近视眼镜是凹透镜，对光有发散作用，使得镜片后的区域光相对较少，所以比周围暗.
2. 某同学用焦距为10 cm的凸透镜自制了一个照相机(图5.2-3).为了使景物在薄膜上成缩小的像，制作时，应使薄膜和镜头间的距离在什么范围内调节？拍照时，如果想让景物的像变大一些，他应该怎样操作？
应使薄膜和镜头间的距离能在10~20 cm的范围内调节；他应该将照相机靠近景物(减小物距)，同时使镜头前伸(增大像距).
3. 某同学用如图5-2所示的实验装置观察凸透镜的成像情况.(1)他调节烛焰、凸透镜和光屏三者的中心，使它们大致在同一高度. 这样做的目的是什么?
RJ八上P123图6-1
(2)当蜡烛、凸透镜和光屏的位置如图5-2所示时，光屏上呈现一个倒立、缩小的像. 保持蜡烛和光屏的位置不变，当他把凸透镜移动到光具座34cm刻度位置时，光屏上又呈现一个清晰的像. 这个像比原来的像大还是小?为什么?
比原来的像大；将凸透镜放在34 cm刻度位置时，物距为24 cm，等于原来的像距，根据光路可逆，此时的像距即为原来的物距，因此像由缩小变为放大.
(3)有人说，根据以上数据可以判断该凸透镜的焦距 f 必定满足: 12 cm< f 2 f，f< v 3 f 时，即物距大于3倍焦距时，实像的高度将小于光源高度的一半.
5. 太阳光通过凸透镜后会在焦点处形成一个亮点，这个亮点可以看作太阳的实像. 焦距可以理解为太阳的实像到凸透镜的距离，约等于远处物体的实像到凸透镜的距离. 据此，请你回答下列问题.(1)手持一个凸透镜，在室内正对窗户的白墙与窗户之间移动(离墙近些)，在墙上能看到窗外远处景物的像. 这个现象启发我们，阴天怎样估测凸透镜的焦距？(2)如果航拍摄像机的镜头焦距为50 mm，那么感光元件到镜头的距离约为多少？说说你的理由.
在阴天时，可以使窗外远处的景物通过凸透镜成像在墙上，测量像与凸透镜中心之间的距离，这个距离约等于凸透镜的焦距.
感光元件到镜头的距离约为50 mm；航拍时，物距非常大，像距非常接近焦距.
6. 如果用眼不当，例如长时间盯着屏幕，就有可能患上近视. 请你在图5-3甲中大致画出来自远处的光进入近视眼晶状体后的折射光线，在图5-3乙的虚线框中画出矫正近视眼需要佩戴的透镜.
RJ八上P137图5-3
