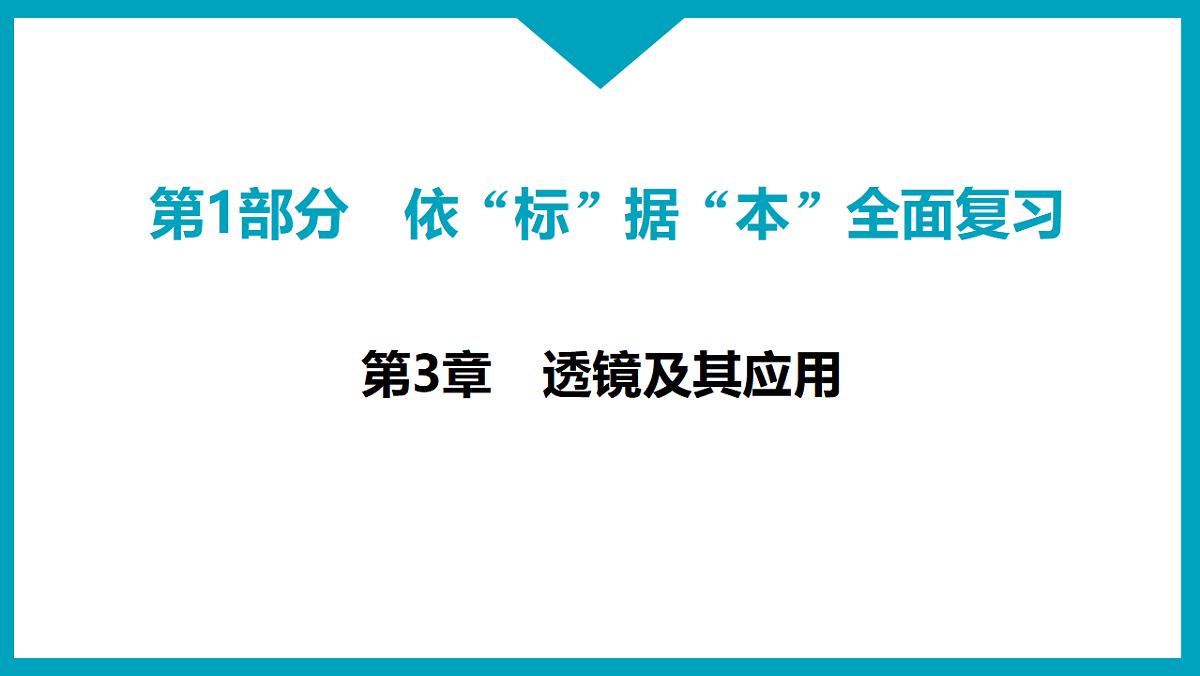

第3章　透镜及其应用 课件2026年中考物理一轮专题复习（含答案）

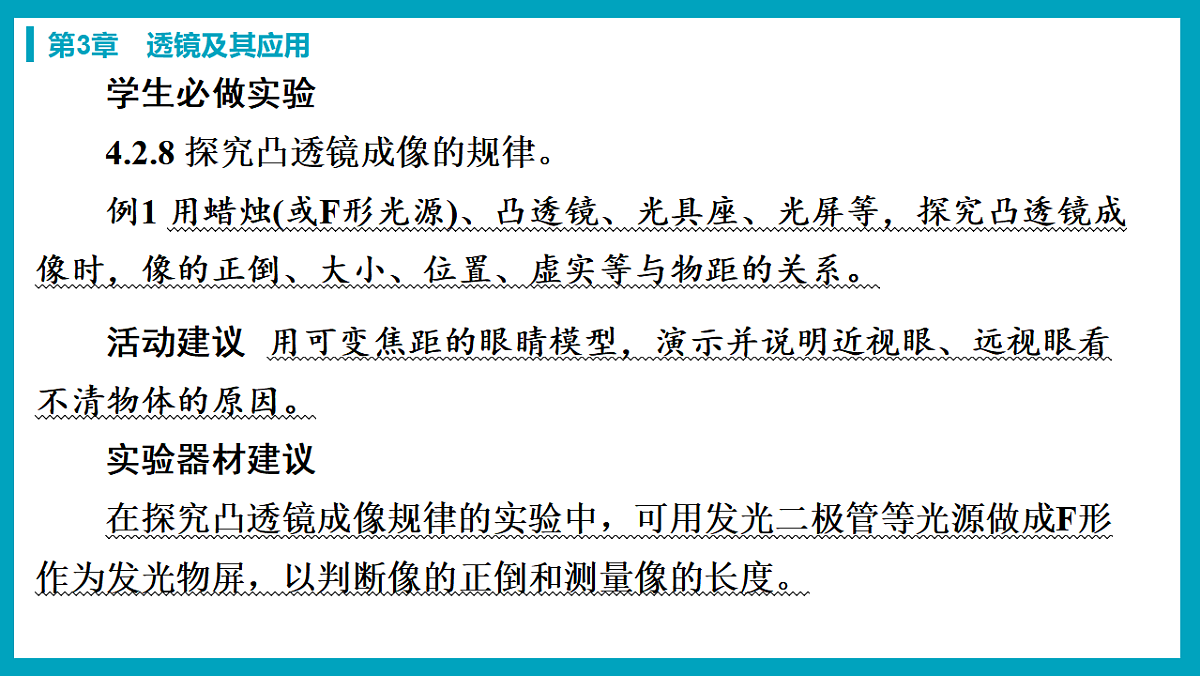

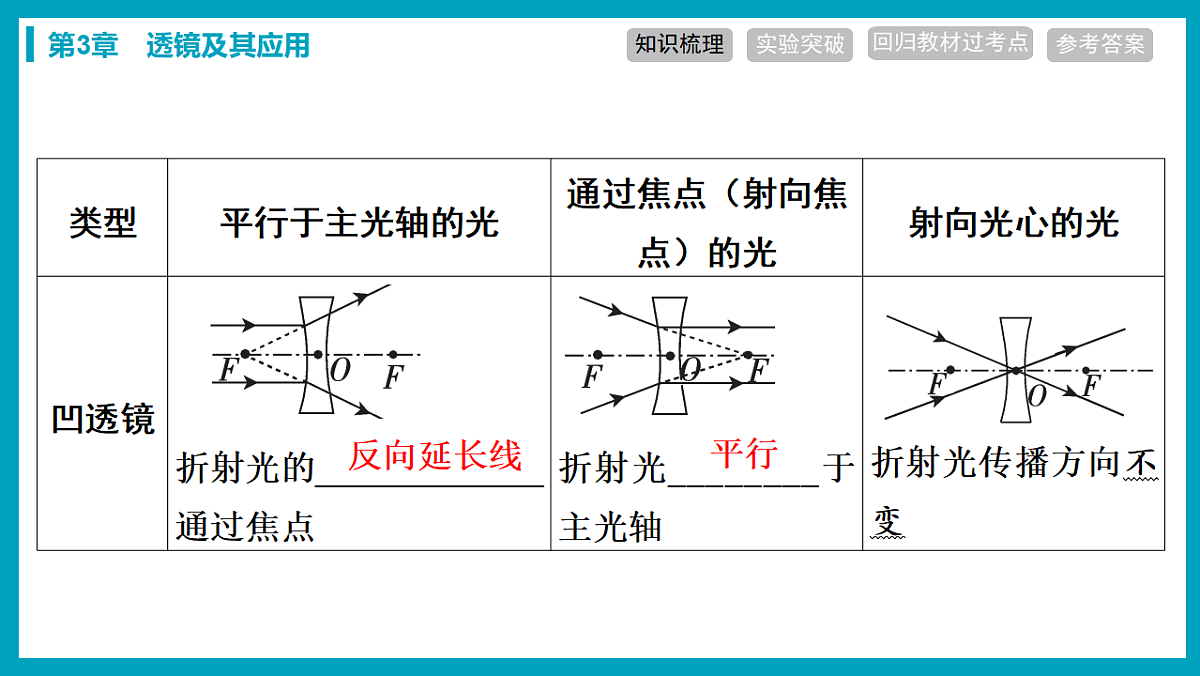

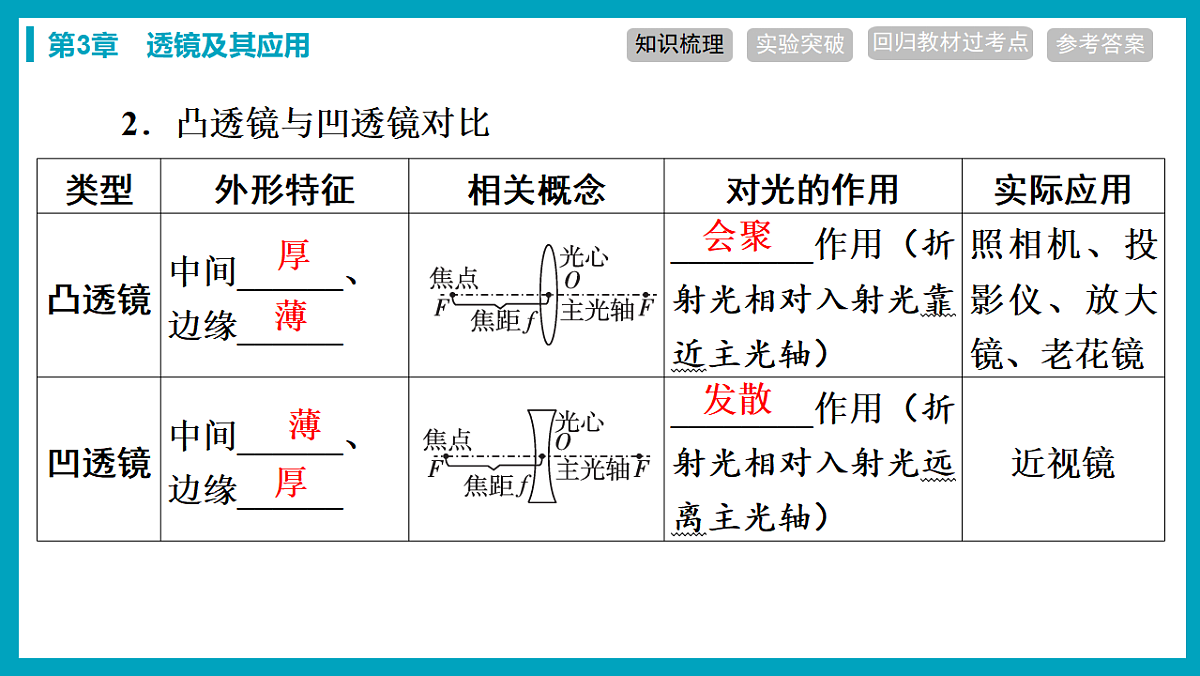

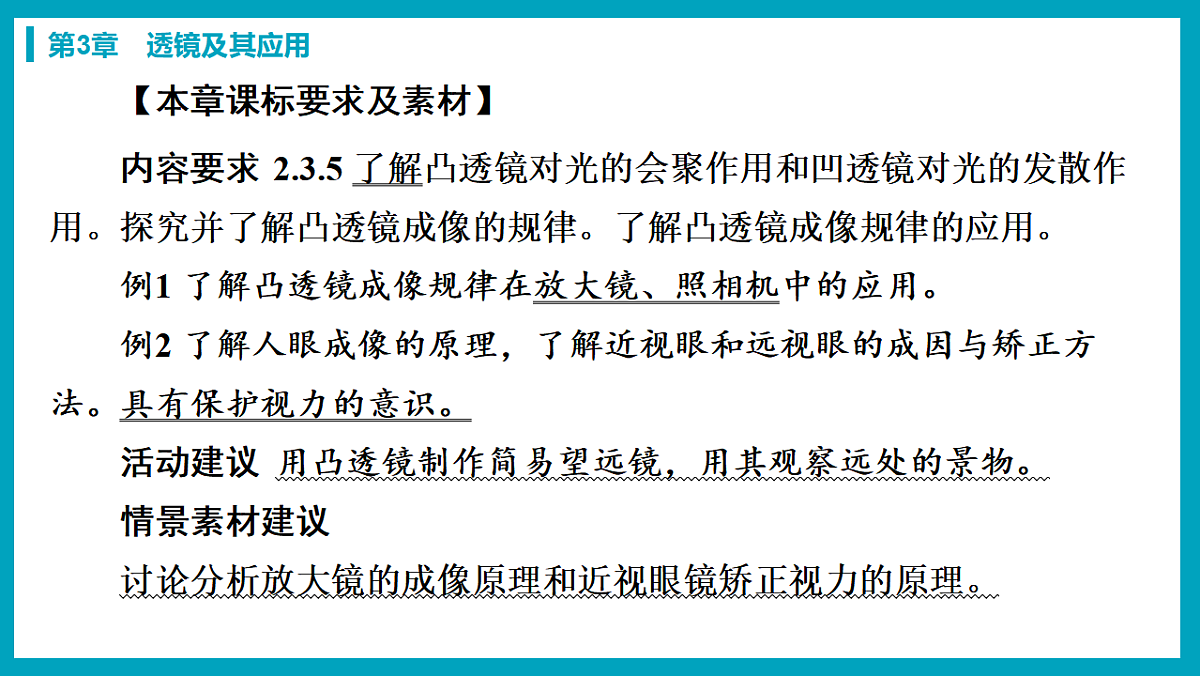

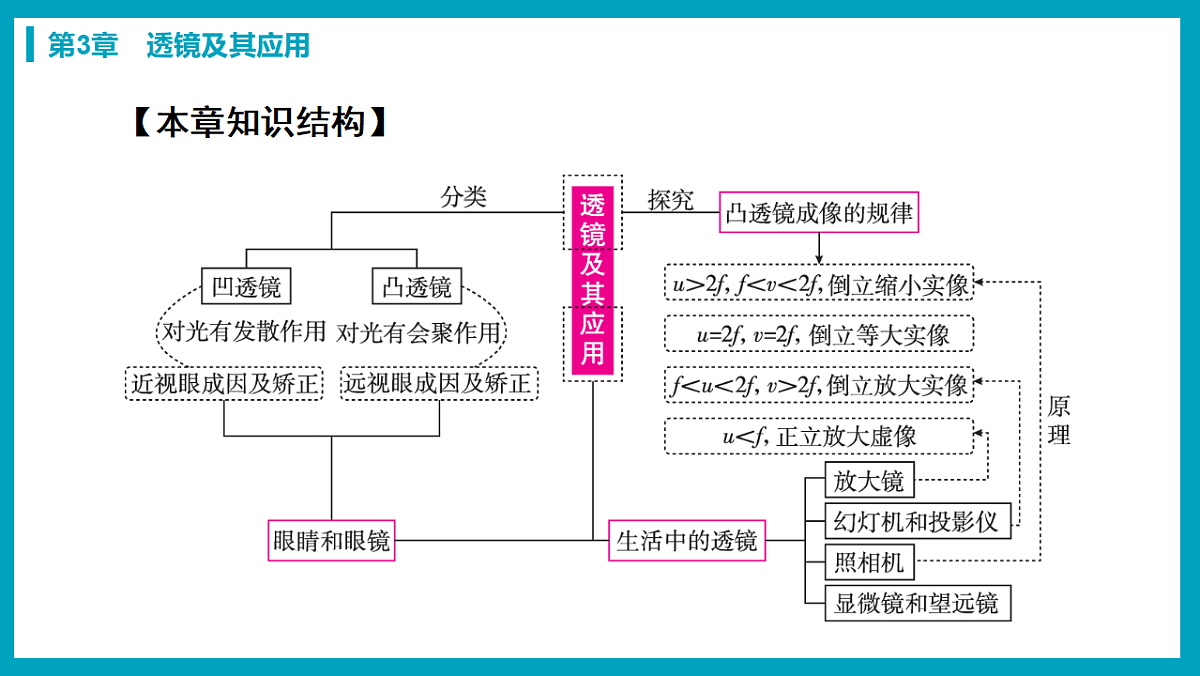

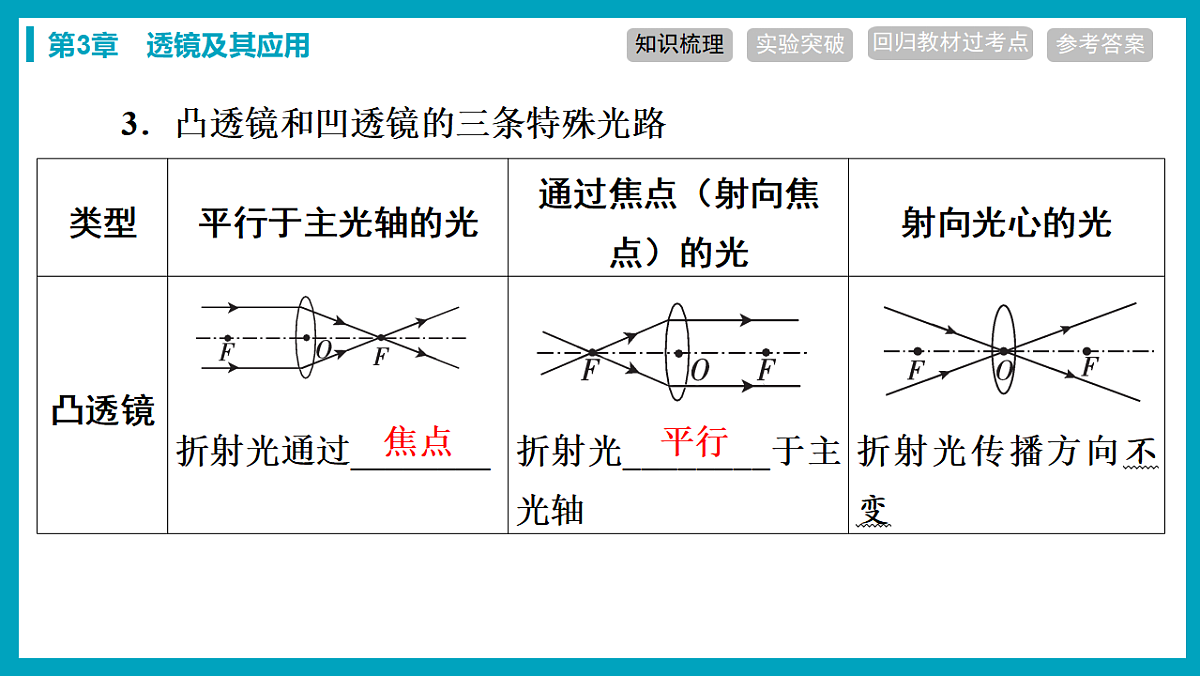

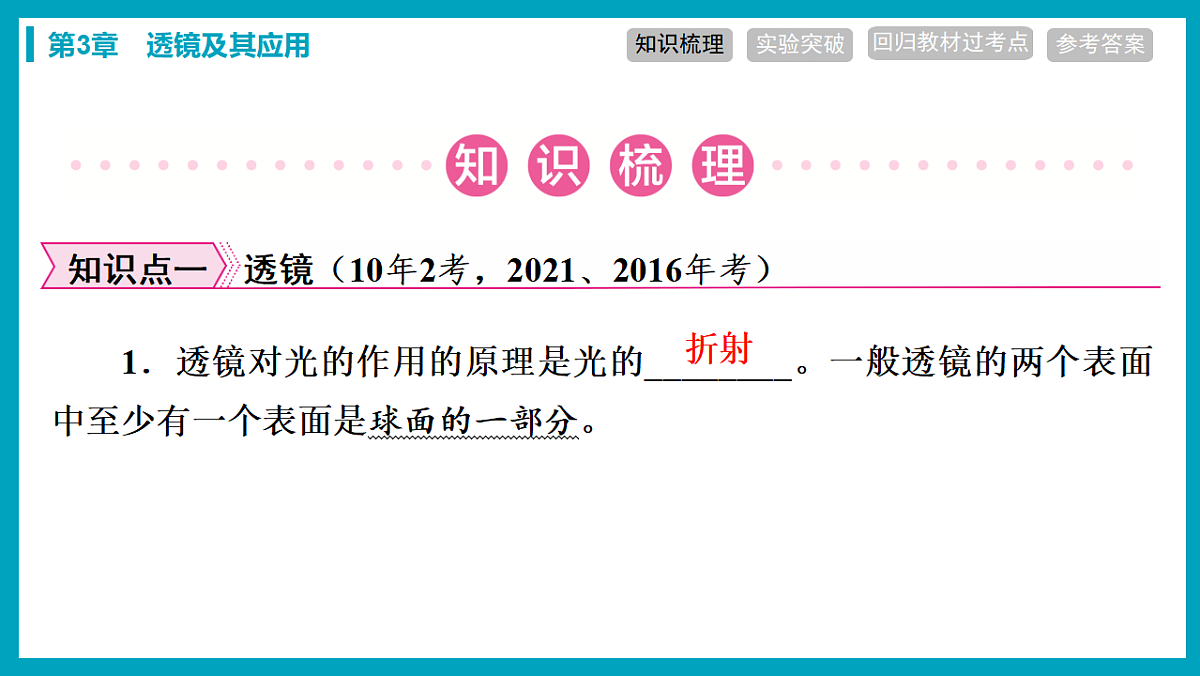

第3章　透镜及其应用第1部分　依“标”据“本”全面复习【本章课标要求及素材】内容要求 2.3.5 了解凸透镜对光的会聚作用和凹透镜对光的发散作用。探究并了解凸透镜成像的规律。了解凸透镜成像规律的应用。例1 了解凸透镜成像规律在放大镜、照相机中的应用。例2 了解人眼成像的原理，了解近视眼和远视眼的成因与矫正方法。具有保护视力的意识。活动建议 用凸透镜制作简易望远镜，用其观察远处的景物。情景素材建议讨论分析放大镜的成像原理和近视眼镜矫正视力的原理。学生必做实验4.2.8 探究凸透镜成像的规律。例1 用蜡烛(或F形光源)、凸透镜、光具座、光屏等，探究凸透镜成像时，像的正倒、大小、位置、虚实等与物距的关系。活动建议 用可变焦距的眼睛模型，演示并说明近视眼、远视眼看不清物体的原因。实验器材建议在探究凸透镜成像规律的实验中，可用发光二极管等光源做成F形作为发光物屏，以判断像的正倒和测量像的长度。【本章知识结构】知识点一　透镜（10年2考，2021、2016年考）1．透镜对光的作用的原理是光的________。一般透镜的两个表面中至少有一个表面是球面的一部分。折射2．凸透镜与凹透镜对比厚薄会聚薄厚发散3．凸透镜和凹透镜的三条特殊光路焦点平行反向延长线平行1．【透镜类型判断】图1是两束光分别射向并通过甲、乙两透镜的光路图。由图可知：甲透镜是______透镜，乙透镜是______透镜。凸图1（HK图片） 2．【凸透镜的焦距与厚度的关系】在材料和直径相同时，凸透镜越厚，其焦距越______，对光的会聚作用越______。凹小强知识点二　凸透镜成像的规律及应用（10年9考，除2016年）＞缩小＝等大＜放大正虚3．【动态规律总结】（1）凸透镜成实像时：物体远离凸透镜→像________凸透镜→像的大小变______；物体靠近凸透镜→像________凸透镜→像的大小变______。规律速记：物近像远像变大，物远像近像变小。靠近小远离大（2）凸透镜成虚像时：物体远离凸透镜→虚像远离凸透镜→虚像的大小________。（3）【总结】无论成实像还是成虚像，像与物沿主光轴的移动方向总相同，且像越靠近凸透镜就越小。变大1．正常眼睛的成像原理：如图2所示，眼球好像一架__________，晶状体和角膜的共同作用相当于一个______透镜，把来自物体的光会聚在视网膜上，形成物体______立、________的______像。知识点三　眼睛和眼镜（10年3考，2024、2021、2016年考）照相机图2 凸倒缩小实2．近视眼、远视眼及其矫正远近强长弱短前后发散凹会聚凸4．【健康用眼】正常眼睛观察近处物体时最清晰而又不易疲劳的距离叫作明视距离，该距离大约为 25 cm。5．图3为青少年眼病患者眼球与正常眼球对比图。图3 由图可知：该患者眼球的晶状体比正常眼球的晶状体______，对光的会聚能力比正常眼球______，该患者患的是______视眼，需要佩戴度数合适的______透镜矫正。厚强近凹1．望远镜：（1）开普勒式望远镜（物镜与目镜均为凸透镜）：知识点四　显微镜和望远镜（10年未考）照相机放大镜（2）伽利略式望远镜：物镜为凸透镜，目镜为凹透镜。实验　★探究凸透镜成像的规律【10年3考，2023、2020、2018年考】实验梳理表（课标要求必做类实验）物距10.0同一高度需要光屏的中央光屏像距v/cm大小虚实实等大2f正立虚同不在同一高度大一倍焦距上上下烛焰容易受气流的影响，成像不稳定（或不方便探究像与物是否左右颠倒）是变暗不是能可逆远离大靠近小远离大精选考法通关练例题　在“探究凸透镜成像的规律”实验中，小明对实验装置进行了一系列创新：光具座上凸透镜所在位置为零刻度线，数值向左、向右依次增大；在网格纸上用LED灯制作“F”形光源代替蜡烛，用相同的网格纸作为光屏，所用凸透镜的焦距为10 cm，如图4所示。图4 【基础新设问】（1）实验前，小明猜想像的大小可能与物距有关，请你写出能够支持他猜想的一个现象：________________________________________ _______________________。用放大镜分别观察自己的手指和远方的树木，所成像的大小不同（2）实验中，当光源、凸透镜和光屏的位置如图4所示时，光屏上承接到清晰的像（像未画出）。①小明按图中角度观察到的像应是图5中的______（选填字母）；②[2023河南，17题（3）改编]这个实验现象可以说明__________（选填“放大镜”“投影仪”或“照相机”）的成像特点。A图5图4照相机（3）（创新考法）若小明用材料和焦距相同、直径更大的凸透镜替换图中的凸透镜，则光屏上呈现的像比原来的像________（选填“更大”“更远”或“更亮”）。更亮（4）（RJ习题改编）保持（2）中光源位置不动，将光屏稍向左移动，观察到光屏上的像变模糊，此时成像特点与__________（选填“近视眼”或“远视眼”）的成像情况相同，在凸透镜前再放置一个焦距合适的__________（选填“凸透镜”或“凹透镜”），光源在光屏上的像会重新变得清晰。远视眼凸透镜【提升与创新】（5）保持图中光源和光屏的位置不动，将凸透镜移动到光具座______（选填“左”或“右”）侧______cm刻度处时，光屏上将再次呈现清晰的像，此时成的是________（选填“放大”“缩小”或“等大”）的像。左15放大（6）实验结束后，老师对小明的实验装置进行了评估：①使用LED灯代替蜡烛作为光源的好处是____________；②小明所使用的光具座的好处是____________________________；③光源和光屏使用相同的网格纸的好处是______________________ _______________；④LED灯制作成F形，而不制成A形或E形的原因是______________ _______________________。成像稳定可以直接读出物距以及像距可以更准确地比较像与物的大小关系 便于探究像与物是否上下、左右颠倒（7）（RJ新增习题改编）小华用高度为6 cm 的光源进行实验，下表是成实像时的部分实验数据。分析表中数据可知，小华使用的凸透镜的焦距f＝______cm。当物距_______________________________时，实像高度将小于光源高度的一半。15大于45 cm（或大于三倍焦距）（8）小红用蜡烛作为光源进行实验，也得到了凸透镜成像的规律。利用实验得到的凸透镜成像规律分析，如图6中的蜡烛通过凸透镜不可能形成的像是______。（选填字母）B考点　 　透镜的识别及其对光的作用（10年2考）例1　（RJ、HK素材）（1）如图7所示，我国西汉时期的《淮南万毕术》记载：“削冰令圆，举以向日，以艾承其影，则火生。”“削冰令圆”就是把冰块制成______透镜，使其对光有________作用；若要“火生”，应把“艾”放在该透镜的________位置。凸图7 会聚焦点（2）小明将一副眼镜放在太阳底下，使镜片正对太阳光，在地面上观察到如图8所示的现象，则该镜片是______透镜；小明发现镜片下方区域比周围暗，这是因为________________________。凹凹透镜对光有发散作用图8 考点　 　凸透镜成像规律的应用（10年9考）例2　（RJ、HK、BS素材）图9甲是自制照相机的成像原理示意图，请完成下列问题：甲　　　　　　　　乙　　　　　　　丙图9（1）【成像原理】用照相机拍照时，物距________（选填“大于”“小于”或“等于”）镜头的2倍焦距，胶片上成倒立、________的实像。大于甲　　　　　　　　乙　　　　　　　丙缩小（2）【动态调节】若图乙、丙是站在不同位置拍摄的同一盆花的照片，则从图乙到图丙，照相机应________（选填“靠近”或“远离”）景物，同时镜头________（选填“前伸”或“后缩”）。靠近甲　　　　　　　　乙　　　　　　　丙前伸（3）【动态调节】站在原地拍摄逐渐远去的行人，为使感光元件上始终成清晰的像，照相机的镜头应逐渐________（选填“前伸”或“后缩”），行人在照相机中的像的大小将逐渐变______。后缩甲　　　　　　　　乙　　　　　　　丙小例3　（RJ、BS素材）图10是自制投影仪的成像原理示意图，请完成下列问题：（1）【成像原理】若投影仪镜头的焦距为10 cm，则投影时镜头到投影片的距离（物距）应在______～______cm之间，屏幕上成倒立、________的实像。（2）【动态调节】要使屏幕上的像变大，应________（选填“增大”或“减小”）镜头到投影片的距离，同时将投影仪________（选填“靠近”或“远离”）屏幕。10图10 20放大减小远离例4　（RJ、HK、BS素材）如图11，小明用焦距为8 cm的放大镜观察邮票的细节。（1）小明看到的是邮票______立、放大的______像，邮票到放大镜的距离u______8 cm（选填“＞” “＜”或“＝”）。正图11 （2）小明想看清更微小的细节，应使放大镜适当________邮票，此时邮票的像的大小会变______。虚＜远离大1．（2022河南，9题）小明用透明塑料盒设计了一个昆虫标本观察器，如图12所示。盒底上放标本，盒盖上嵌入一凸透镜。有焦距为 5 cm和10 cm 的两种凸透镜，为了在盒盖上方附近，通过凸透镜观察到标本正立、放大的像，凸透镜焦距f与盒高h选择合理的是（　　）A．f＝5 cm、h＝10 cmB．f＝10 cm、h＝12 cmC．f＝5 cm、h＝12 cmD．f＝10 cm、h＝6 cmD图12 2．（RJ、BS素材）（双选）如图13所示，学校运动会期间，航模小组的同学用无人机进行航拍。若该无人机摄像机镜头的焦距为10 mm，下列说法中正确的是　（　　）A．该无人机的摄像机镜头是一个凹透镜B．操场上的学生经镜头成倒立、缩小的实像C．底片到镜头的距离在10～20 mm之间D．降低无人机的飞行高度，拍摄的范围会增大BC图13 3．（RJ习题改编）如图14所示，把一支笔紧贴在装满水的圆柱形玻璃瓶的一侧，透过玻璃瓶可以看到笔______立的虚像；把笔由靠近玻璃瓶的位置向远处慢慢地移动，可以看到笔尖的像逐渐变______（选填“长”或“短”）；当看到笔尖的像突然反向时，其成像原理与__________（选填“照相机”“投影仪”或“放大镜”）相同；继续向远处移动笔，笔尖的像的长度会变______。正图14 长投影仪短考点　 　眼睛及视力的矫正（10年3考）例5　（课标素材）（2024河南，9题改编）在“爱眼日”宣传活动中，小明用图15所示的装置研究眼睛的成像，此时烛焰在光屏上成清晰的像，用此装置模拟正常眼睛的成像。图15 （1）向水透镜中注水，水透镜的焦距变______，烛焰的像成在光屏的______（选填“左”或“右”）侧，此时模拟的是________（选填“近视”或“远视”）眼。要使光屏上再次成清晰的像，可以进行的操作：①将光屏向______移动；②将蜡烛向______移动；③在蜡烛与水透镜之间放一个焦距合适的______透镜。小左近视左右凹（2）从水透镜中抽水，水透镜的焦距变______，烛焰的像成在光屏的______侧，此时模拟的是________（选填“近视”或“远视”）眼。要使光屏上成清晰的像，可以进行的操作：____________________ ____________________________________________________________。（写出一条）大右远视将光屏向右移动（或将蜡烛向左移动；或在蜡烛与水透镜之间放一个焦距合适的凸透镜）方法指导　凸透镜焦距变化及加放透镜问题注：在凸透镜前加凸透镜相当于凸透镜变厚；在凸透镜前加凹透镜相当于凸透镜变薄。4．（RJ、HK新增习题改编）小明发现平时不戴眼镜的门卫大爷在看报纸时却要戴着眼镜才能看清。小明推断门卫大爷可能患有______视眼，图16中表示其成像原理的是______。门卫大爷佩戴的眼镜应该是______透镜。远图16 乙凸5．（BS新增习题改编）如图17所示，小红在做“探究凸透镜成像的规律”实验时，将同学小华的眼镜放在蜡烛和凸透镜之间，发现光屏上烛焰清晰的像变模糊了；将光屏远离凸透镜，又能在光屏上看到清晰的像。分析上述现象可知：小华的眼镜镜片是__________（选填“凸透镜”或“凹透镜”），他患有__________（选填“近视眼”或“远视眼”）。凹透镜图17 近视眼
