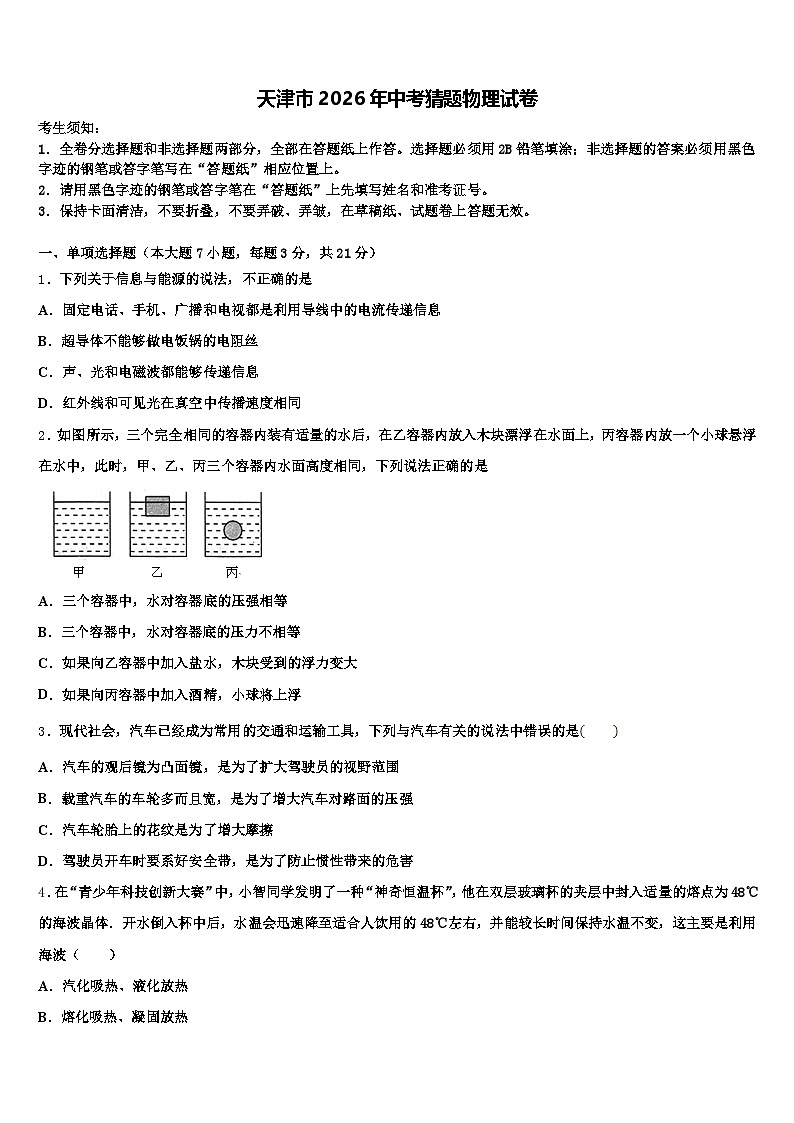

天津市2026年中考猜题物理试卷（含答案解析）

这是一份天津市2026年中考猜题物理试卷（含答案解析），共18页。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列关于信息与能源的说法，不正确的是
A．固定电话、手机、广播和电视都是利用导线中的电流传递信息
B．超导体不能够做电饭锅的电阻丝
C．声、光和电磁波都能够传递信息
D．红外线和可见光在真空中传播速度相同
2．如图所示，三个完全相同的容器内装有适量的水后，在乙容器内放入木块漂浮在水面上，丙容器内放一个小球悬浮在水中，此时，甲、乙、丙三个容器内水面高度相同，下列说法正确的是
A．三个容器中，水对容器底的压强相等
B．三个容器中，水对容器底的压力不相等
C．如果向乙容器中加入盐水，木块受到的浮力变大
D．如果向丙容器中加入酒精，小球将上浮
3．现代社会，汽车已经成为常用的交通和运输工具，下列与汽车有关的说法中错误的是
A．汽车的观后镜为凸面镜，是为了扩大驾驶员的视野范围
B．载重汽车的车轮多而且宽，是为了增大汽车对路面的压强
C．汽车轮胎上的花纹是为了增大摩擦
D．驾驶员开车时要系好安全带，是为了防止惯性带来的危害
4．在“青少年科技创新大赛”中，小智同学发明了一种“神奇恒温杯”，他在双层玻璃杯的夹层中封入适量的熔点为48℃的海波晶体．开水倒入杯中后，水温会迅速降至适合人饮用的48℃左右，并能较长时间保持水温不变，这主要是利用海波（ ）
A．汽化吸热、液化放热
B．熔化吸热、凝固放热
C．升华吸热、凝华放热
D．熔化吸热、液化放热

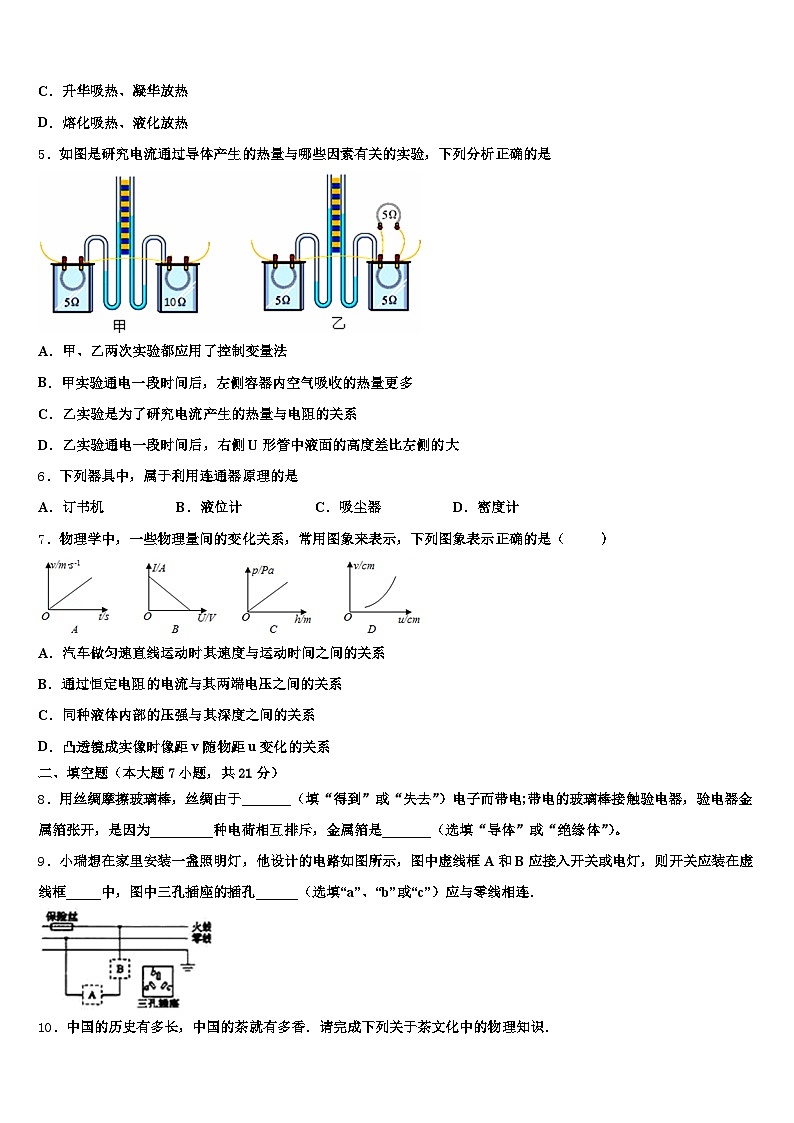

5．如图是研究电流通过导体产生的热量与哪些因素有关的实验，下列分析正确的是
A．甲、乙两次实验都应用了控制变量法
B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多
C．乙实验是为了研究电流产生的热量与电阻的关系
D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大
6．下列器具中，属于利用连通器原理的是
A．订书机B．液位计C．吸尘器D．密度计
7．物理学中，一些物理量间的变化关系，常用图象来表示，下列图象表示正确的是（ ）
A．汽车做匀速直线运动时其速度与运动时间之间的关系
B．通过恒定电阻的电流与其两端电压之间的关系
C．同种液体内部的压强与其深度之间的关系
D．凸透镜成实像时像距v随物距u变化的关系
二、填空题（本大题7小题，共21分）
8．用丝绸摩擦玻璃棒，丝绸由于_______（填“得到”或“失去”）电子而带电;带电的玻璃棒接触验电器，验电器金属箔张开，是因为_________种电荷相互排斥，金属箔是_______（选填“导体”或“绝缘体”）。
9．小瑞想在家里安装一盏照明灯，他设计的电路如图所示，图中虚线框A和B应接入开关或电灯，则开关应装在虚线框_____中，图中三孔插座的插孔______（选填“a”、“b”或“c”）应与零线相连．
10．中国的历史有多长，中国的茶就有多香．请完成下列关于茶文化中的物理知识．

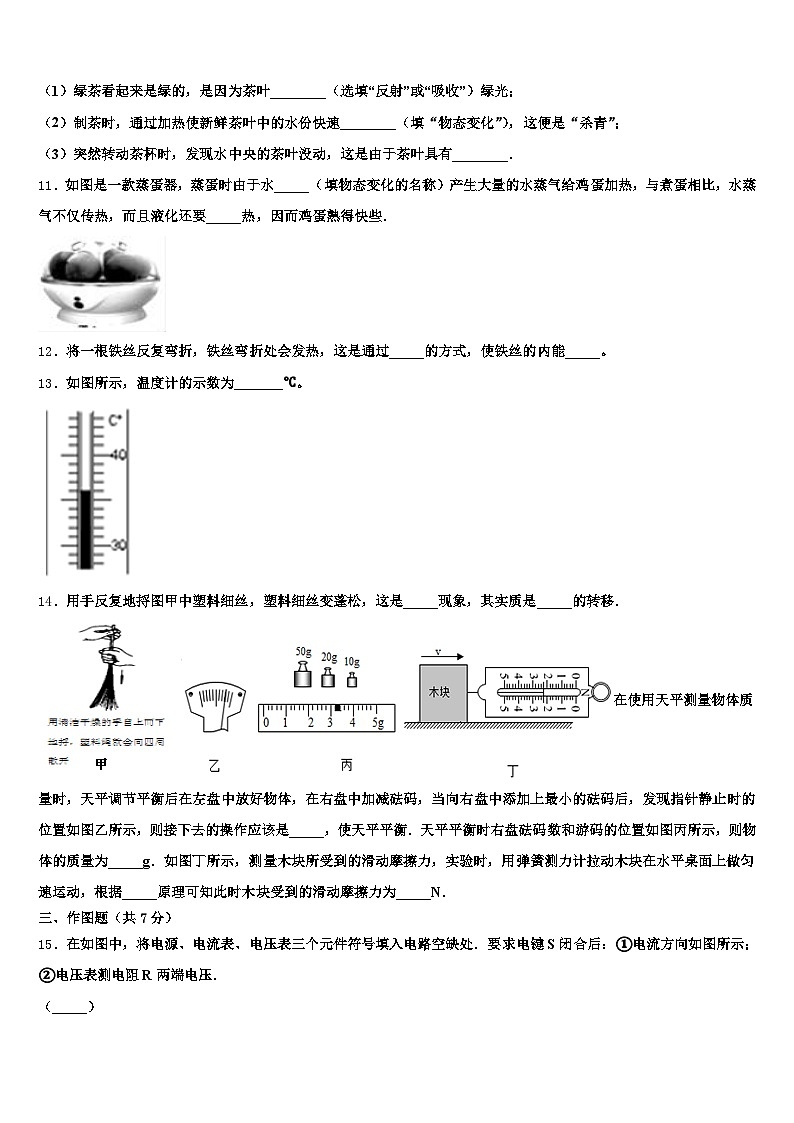

（1）绿茶看起来是绿的，是因为茶叶________（选填“反射”或“吸收”）绿光；
（2）制茶时，通过加热使新鲜茶叶中的水份快速________（填“物态变化”），这便是“杀青”；
（3）突然转动茶杯时，发现水中央的茶叶没动，这是由于茶叶具有________．
11．如图是一款蒸蛋器，蒸蛋时由于水_____（填物态变化的名称）产生大量的水蒸气给鸡蛋加热，与煮蛋相比，水蒸气不仅传热，而且液化还要_____热，因而鸡蛋熟得快些．
12．将一根铁丝反复弯折，铁丝弯折处会发热，这是通过_____的方式，使铁丝的内能_____。
13．如图所示，温度计的示数为_______℃。
14．用手反复地捋图甲中塑料细丝，塑料细丝变蓬松，这是_____现象，其实质是_____的转移．
在使用天平测量物体质量时，天平调节平衡后在左盘中放好物体，在右盘中加减砝码，当向右盘中添加上最小的砝码后，发现指针静止时的位置如图乙所示，则接下去的操作应该是_____，使天平平衡．天平平衡时右盘砝码数和游码的位置如图丙所示，则物体的质量为_____g．如图丁所示，测量木块所受到的滑动摩擦力，实验时，用弹簧测力计拉动木块在水平桌面上做匀速运动，根据_____原理可知此时木块受到的滑动摩擦力为_____N．
三、作图题（共7分）
15．在如图中，将电源、电流表、电压表三个元件符号填入电路空缺处．要求电键S闭合后：①电流方向如图所示；②电压表测电阻R两端电压．
（_____）
16．如图所示，用弹簧测力计悬挂着物体静止在水中，请画出此时物体所受力的示意图。

17．如图所示，水平地面上的足球处于静止状态，画出他受力的示意图．
（___________）
四、实验题（本大题共5小题，共20分）
18．小泽同学准备测量电阻的阻值（其阻值约为300Ω），老师提供的器材有：两节干电池（电压约为3V但不大于3V且保持不变）、一个电流表、一个电压表、一个滑动变阻器（“100Ω2A”）、一个开关、若干导线。小泽同学设计的实验电路如图所示，并要用此电路测量待测电阻的阻值，你认为这个方法是否可行？简述你的观点。
如果你认为上述方法可行，请你：①画出电路图：②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
如果你认为上述方法不可行，请你利用题中已有的器材设计出一种可行的实验方案（电路不能重组）。要求：①画出电路图；②写出主要实验步骤；③推导出的表达式（用已知量和测得量表示）。
19．测量木块所受摩擦力，用如图所示装置实验：弹簧测力计右端固定，左端与木块相连，木块放在上表面水平的小车上，弹簧测力计保持水平．
（1）画出木块受到摩擦力的示意图；
（_____）
（2）当拉动小车向左作加速运动时，弹簧测力计的示数将_______（选填“增大”、 “减小”或“不变”）
（3）若将小车表面的铺上毛巾，这是为了验证摩擦力的大小 ____关系．
20．如图所示，这是一个著名物理学家发现一个伟大定律的实验装置！仔细观察后回答：
（1）如图，装置中的两个配重重力不等，释放后大配重下降，小配重上升；通过反复对调左右两个配重，会使动叶轮不停地转动，从而导致热量计中水的温度_____（填变化情况），原因是_____，实现的能量转化是：_____．
（2）科学家某次实验测得数据如下：小配重重力G小=100N．大配重重力G大=520N，每升降一次配重各自移动的距离h=1m，热量计中水的质量m=500g，升降次数与水温变化的关系如下表所示：
通过分析数据（只需分析一次实验），叶轮对水做功_____J，水吸收热量_____J，科学家得出了结论：在上述现象中能量是_____的！
本实验误差主要来源于克服摩擦做功消耗一部分能量．这个著名物理学家叫焦耳！这个伟大的定律叫能量守恒！刚才你所经历的正是这个伟大工作的一个缩影．由此可以看出实验结论是建立在大量的实验的基础上．
21．在“探究凸透镜成像规律”的实验中，某一时刻在光屏上看到了烛焰清晰的像（图中未画出）如图，生活中的______就是利用这一原理制成的；要使烛焰在光屏上所成的像变大，应保持透镜的位置不动，调节蜡烛的位置，同时将光屏______（选填“靠近”或“远离”）透镜，直至得到清晰的像
22．爱米探究“杠杆的平衡条件”实验．
（1）当杠杆静止在图甲所示的位置时，杠杆处于_____（选填“平衡”或“不平衡”）状态．如图甲中，应将右端的平衡螺母向_____（选填“左”或“右”）调节使杠杆在水平位置平衡，这样做是为了_____．
（1）在此基础上，爱米同学用图乙所示的方法，使杠杆又在水平位置处于平衡状态，测出此时的拉力大小为F1，发现F1L1≠F1L1．
请你找到原因后，把正确的画在乙图上．
（________________）
五、计算题（本大题共2小题，共13分）
23．（6分）（2014•湖北）一个底面积为10m2的圆柱状容器，装有适量的水，现在将一个体积为20m3、密度为0.8×103kg/m3的物体A放入其中，最终物体A漂浮于水面上．
则：（1）物体A所受到的浮力是多少？
（2）如图所示，若将画斜线部分截取下来并取出（其体积为浸入水中体积的一半），则取出的那部分物体的质量是多少？
（3）待剩余部分再次静止后，容器底部受到压强减小了多少？（g=10N/kg）
24．“绿水青山就是金山银山”，为了保护环境，我国大力发展电动汽车替代传统燃油汽车。表中是某电动汽车的部分参数，假设车上只有司机一人，质量为60kg，汽车匀速行驶时所受阻力为总重力的0.04倍，电动汽车充满电后以节电模式在20min内匀速行驶了20km，（g=10N/kg）若电动汽车电能转化为机械能的转化效率为80%。
求：（1）电动汽车对水平地面的压强；电动汽车匀速行驶20km，牵引力所做功的功率；电池剩余容量为多少kW•h。
六、综合能力题（本大题共3小题，共18分）
25．阅读《半潜船》，回答：
半潜船
2017年3月25日，经过连续590天奋战，在位于韩国西南海面上，上海打捞局成功实施“钢梁托底”整体起浮技术，于44米深海下，让沉没近3年的韩国“世越号”重见天日，表明中国救捞技术和实力真正处于世界之最．“世越号”被我国制造的世界最大起重船“振华号”抬离海底，向上提升一定高度后，平移放置在半潜船甲板上，半潜船依靠海水产生的巨大浮力将“世越号”托出水面如图甲所示，半潜船主要由船身和船楼两部分组成，图乙为半潜船的侧面结构示意图，船身内部有多个由不同空气压缩机控制的独立工作的管状压载水舱．
半潜船在工作时，会像潜水艇一样，通过调整船身压载水量，平稳地将一个足球场大小的船身甲板潜入10﹣30米深的水下，只露出船楼建筑．然后等需要装运的货物（如游艇、潜艇、驳船、钻井平台等）被拖拽到已经潜入水下的装货甲板上方时，启动大型空气压缩机，将半潜船压载水舱的压载水排出船体，使船身连同甲板上的承载货物一起浮出水面．
请根据上述材料，回答下列问题：半潜船是通过改变________实现上浮和下沉的．在半潜船船身从最大潜深上升至甲板与海平面相平的过程中，船身所受浮力________．打捞“世越号”时，韩国方面要求“世越号”船体残骸要始终保持在水中的横卧状态放置在半潜船上，由于残骸质量分布不均匀，可能会造成半潜船出水后发生倾斜，有再次落入水中的可能甚至有连带半潜船一起倾覆的危险，请你为解决这一问题提出一条合理建议________．
26．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
27．阅读短文，回答问题．
Quaranta是当前问世的外表最圆润同时也最富动感的太阳能汽车之一（如图甲所示）．其前风窗玻璃和顶盖玻璃皆采用防太阳辐射的层压玻璃制作而成，车身轻便灵活．电池完全由太阳能供能﹣﹣通过安装在车顶和前端的电池板收集太阳能．某辆太阳能汽车接收太阳光能的面板面积S＝8m2，正对太阳时产生U＝120V的电压，并对整车提供最大为10A的电流，机车最大可获得800W的机械功率．太阳光照射到地面上1m2面积上的辐射功率P0＝1.0×103W．该车加速性能优越，从静止开始加速100m的路程最短仅需5s．
（1）车载导航系统是利用_____来传递信息的；车窗玻璃能有效防止来自太阳的辐射，主要是能阻挡太阳光中的_____．
（2）Quaranta在设计时充分利用了流体力学的知识．如图乙所示，当汽车行驶时，流过它上方的空气速度比下方空气速度大，此时，上方空气压强比下方空气压强_____（选填“大”或“小”）．
（3）Quaranta从静止加速100m路程的过程中可以达到的最大平均速度为_____m/s．
（4）太阳能属于_____（选填“常规”或“新”）能源；太阳能电池将太阳能转化为电能的效率为_____．
（5）若该汽车在水平路面上以最大机械功率P运动，一段时间后再将功率减小到P1，并保持此功率运动，其运动的速度时间图线如图丙所示，设运动过程中小车所受阻力恒定不变．则该车运动时所受阻力为_____N．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A、固定电话传递的声音信息是由导线中的信号电流来实现的，移动电话和基地台之间的通信是无线通信，它们通过电磁波进行传输，故A错误；
B、利用超导材料不可以制成电饭锅的电阻丝，故B正确；
C、光是电磁波，传播速度与电磁波相同，声波、光波和电磁波都能够传递信息，故C正确；
D、红外线和可见光属于电磁波，电磁波在真空中的传播速度相同，故D正确．
2、A
【解析】
A．因为甲、乙、丙三个容器内水面高度相同，由液体压强公式p=ρgh可得，三容器中，水对容器底的压强是相等的，A正确，符合题意；
B．因为压强相等，由公式F=pS可知在压强p相等，受力面积S相等时，三容器中，水对容器底的压力相等，B不正确，不符合题意；
C．如果向乙容器中加入盐水，则液体密度变大，木块仍然漂浮，浮力大小等于木块重力大小，即木块所受浮力大小不变，C错误，不符合题意；
D．如果向丙容器中加入酒精，则混合液体的密度减小，原来悬浮的小球将下沉，D错误，不符合题意．
3、B
【解析】
汽车的观后镜为凸面镜，凸面镜能成正立缩小的虚像，对光线有发散作用，可以扩大视野，增大驾驶员观察到的范围，故A正确；载重汽车有很多轮子，是为了在压力一定时，通过增大受力面积来减小汽车对路面的压强，从而保护路面，故B错误，符合题意；汽车轮胎刻有花纹，目的是通过增大了接触面的粗糙程度，来增大了摩擦力，故C正确；驾驶员开车时要系好安全带，主要是为了防止紧急刹车时由于惯性带来的危害，故D正确，故选B。
本题考查的是汽车上相关的物理知识，要求用学过的知识分析日常生活中的相关现象，解题的关键是平时多注意观察，活用所学知识。
4、B
【解析】
双层玻璃杯的夹层中封入的是48℃的海波晶体，开水倒入杯中后，海波会从水中吸收热量，能使水温会迅速降至适合人饮用的48℃左右，又因为海波在凝固过程中会放热且温度不变，所以能较长时间保持水温不变．
故选B．
5、A
【解析】
导体产生的热量Q与I、R及t有关，甲实验电阻丝串联，电流和通电时间相等，可以探究电热与电阻关系的；乙实验中右侧电阻丝并联一个电阻丝后与左侧电阻丝串联，电阻和通电时间相等，可以探究电热与电流关系的，所以，都用到了控制变量法，故A正确；
甲实验两电阻丝串联，在通过电阻丝的电流和通电时间相同时，由焦耳定律知道，由于右侧电阻阻值大，产生的热量多，即右侧容器内空气吸收的热量多，故B错误；
由乙图知道，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，但通过电阻的电流不同，所以研究电流产生的热量与电流的关系，故C错误；
由乙图知道，右侧电阻丝与另一电阻丝并联，故左右空气盒中电阻丝的电阻和通电时间相同，由焦耳定律，左侧电阻产生热量多，所以，左侧容器内空气吸收的热量多，气体压强大，即左侧U形管中液面的高度差比右侧的大，故D错误，故选A．
6、B
【解析】
A．订书机用到的物理知识是比较多的，如（1）压柄做得宽大有利于减小压强；（2）钉书针（出针口）很尖细有利于增大压强；（3）底座做得宽大有利于减小压强等等；但都不是利用连通器原理进行工作，故A不符合题意；
B．液位计是底部相通，上端开口，利用连通器的原理制成的，故B符合题意．
C．吸尘器在工作时，由于转动的扇叶处气体的流速大，压强小，从而在周围大气压的作用下将灰尘、纸屑等垃圾“吸”入，没有利用连通器原理，故C不符合题意．
D．密度计是利用阿基米德原理制成的，没有利用连通器原理，故D不符合题意．
7、C
【解析】
试题分析：A. 汽车做匀速直线运动时，速度保持不变，速度的大小与时间无关，在v-t图象上是一条平行于时间轴的直线，故A错误．
B．在电阻一定时，导体的电流与电压成正比，，U-I图象是一条过原点的直线，故B错误．
C．同种液体内部的压强与其深度成正比，深度越深，压强越大，故C正确，符合题意为答案．
D．凸透镜成实像时，物距变大，像距变小，故D错误．
考点：匀速直线运动 液体压强的特点 电流与电压的关系 凸透镜成像规律
二、填空题（本大题7小题，共21分）
8、得到 同种 导体
【解析】
根据正负电荷的定义可知，用丝绸摩擦玻璃棒，丝绸由于得到电子带负电，玻璃棒因为失去电子带正电，将带电的玻璃棒与验电器的金属小球接触后，金属箔片会带上正电；因为同种电荷相互排斥，所以验电器中闭合着的金属箔片会张开一个角度。金属箔容易导电，是导体。
9、B a
【解析】
开关应接在灯与火线之间，这样开关断开后，电灯就与火线断开，因此开关应接在B处；三孔插座的正确接法：左零右火，中间接地线可知，a应与零线相连，c应与火线相连，b与地线相连．
10、反射 汽化 惯性
【解析】
（1）由于茶叶能够反射绿光，所以绿茶看起来是绿的；
（2）通过加热使新鲜茶叶中的水温度升高，快速汽化，这便是制茶中的“杀青”；
（3）突然转动茶杯时，水中央的茶叶没动，因为茶叶具有惯性，要保持原来的静止状态．
11、汽化放
【解析】
蒸蛋器工作时由于水的汽化会产生大量的水蒸气，此时通过热传递的方式使蛋的内能增大，温度升高；与煮蛋相比，水蒸气不仅传热，而且液化还要放热，因而鸡蛋熟得快些．
12、做功 增大
【解析】
反复弯折铁丝时，人对铁丝做功，机械能转化为铁丝的内能，内能增大，温度升高，这是通过做功的方式改变物体的内能。
13、36
【解析】
图中所示的温度计的刻度是越往上示数越大，因此对应的温度是零摄氏度以上的温度值，分度值为1℃，因此图中的温度计示数为36℃。
14、摩擦起电 电荷 取下最小的砝码，向右移动游码，使天平平衡 83.2g 二力平衡 2.2
【解析】
(1)被手捋过的塑料细丝带了同种电荷，同种电荷相互排斥，所以细丝之间由于相互排斥而蓬松，这是摩擦起电现象，其实质是电荷的转移。
(2)当向右盘中添加上最小的砝码后，指针偏向分度盘的右侧，说明右侧的质量偏大，应取下最小的砝码，向右移动游码，使天平平衡；
标尺的分度值是0.2g，所以游码的示数是3.2g，则被测物体的质量=50g+20g+10g+3.2g=83.2g；
(3)将木块放在水平木板上，用弹簧测力计沿水平方向拉动，使木块做匀速直线运动，物体在水平方向上受到平衡力的作用，根据二力平衡原理可知，此时木块受到的滑动摩擦力大小等于弹簧测力计的示数2.2N。
三、作图题（共7分）
15、
【解析】
要使灯泡发光则必须有电源；电流表在电路中相当于短路，并且与用电器串联；电压表测L两端电压，所以电压表与L并联．
【详解】
因为电压表测电阻R两端电压，故电压表与R并联，所以中间一定为电压表，右边一定为电源，并且上边为负极，则左边为电流表，如下图所示：
16、
【解析】
由图可知，用弹簧测力计悬挂着物体静止在水中，受的浮力、拉力和重力的作用，重力从重心竖直向下画，浮力、拉力从重心竖直向上画，标出符号，浮力与拉力之和等于重力，如图所示：
17、略
【解析】
过球心沿竖直向下和竖直向上的方向画一条带箭头的线段，并用符号G和F表示，如下图所示：
此题考查了力的示意图．
四、实验题（本大题共5小题，共20分）
18、见解析
【解析】
根据题中“小泽同学准备测量电阻的阻值”可知，本题考查测量电阻的方法。伏安法测电阻，要求测出待测电阻两端电压和通过它的电流。
待测电阻两端电压可由电压表直接测出。通过待测电阻的电流可由电流表测出，而根据电源的电压和待测电阻的阻值，可求出通过待测电阻的电流，由计算值可知电流值是非常小的，小于电流表的分度值，因而测不出电流值。
但我们可以测出滑动变阻器在最小阻值和最大阻值处电压表的示数，根据电源电压不变，列出一个等式，从而求出电阻值。
【详解】
（1）由于待测电阻的阻值约为300Ω，而电源电压小于3V，所以电路中的电流小于电流表的分度值，无法用电流表测出待测电路中的电流，所以小泽设计的实验电路是不可行的；
（2）实验的电路图如下所示，只读出电压表的示数，不读电流表的示数或去掉电流表。
或
①按图连接电路，闭合开关，保持滑片P在b端即最大阻值处，此时滑动变阻器接入电路的阻值是100Ω，记下电压表示数为 U1；
②移动滑片P至a端即最小阻值处，此时滑动变阻器接入电路的阻值是0Ω，电源电压全部由待测电阻承担，记下电压表示数为U2（即为电源电压）；
③根据电源电压是一个定值，可得出一个等式：，
推理得出表达式：
19、 不变 接触面的粗糙程度
【解析】
（1）小车向左运动时，木块相对地面的位置没有发生改变，处于静止状态，木块水平方向受向右的拉力和向左的摩擦力，这两个力是平衡力，所以木块受到摩擦力的示意图如下：
；
（2）当拉动小车向左作加速运动时，木块的位置不变，处于静止状态，木块对小车的压力和接触面的粗糙程度不变，摩擦力不变，木块的受力还是平衡力，所以弹簧测力计的示数不变；
（3）若将小车表面铺上毛巾，表面的粗糙程度发生变化，所以可以验证摩擦力大小与接触面粗糙程度的关系．
20、升高 对水做功，水的内能增加 机械能转化为内能 420 420 守恒
【解析】
（1）通过反复对调左右两个配重，会使动叶轮不停地转动，从而导致热量计中水的温度升高；这是因为对水做功，水的内能增加；能量的转化为机械能转化为内能。
（2）小配重重力G小=100N，大配重重力G大=520N，合力为420N，每升降一次配重各自移动的距离h=1m，即绳子一端移动的距离是1m，叶轮对水做的功（消耗的机械能）：W=G•h=420N×1m=420J；由表格知，升降一次水温升高0.2℃，水吸收的热量（增加的内能）：Q吸=cm△t=4.2×103J/（kg•℃）×0.5kg×0.2℃=420J；所以，W=Q吸，即可得出了结论：在上述现象中能量是守恒的。
21、照相机 远离
【解析】
由图可知，物距大于像距，成的是倒立、缩小的实像，是照相机的工作原理； 要使烛焰在光屏上所成的像变大，应减小物距，增大像距，保持透镜的位置不动，蜡烛靠近凸透镜，光屏远离凸透镜。
22、平衡 右 便于测量力臂大小
【解析】
（1）杠杆静止时，杠杆处于平衡状态；图甲中，杠杆右高左低，应将右端的平衡螺母向右调节，使杠杆在水平位置平衡，力臂在杠杆上，便于测量力臂大小，杠杆重心通过支点，可以消除杠杆自重对杠杆平衡的影响；
（1）图中，拉力F1的方向与水平杠杆不垂直，只有力的方向与杠杆垂直时，力臂才能从杠杆上直接读出来，小明误把杠杆的长度L1当成了拉力的力臂，所以小明会得出错误的结论．力臂示意图如下：
五、计算题（本大题共2小题，共13分）
23、（1）物体A所受到的浮力是1.6×105N．
（2）取出的那部分物体的质量是6.4×103kg．
（3）待剩余部分再次静止后，容器底部受到压强减小了6400Pa．
【解析】
试题分析：（1）由题意可知：物体A的密度ρA=0.8×103kg/m3，体积VA=20m3，质量mA=ρAVA=0.8×103kg/m3×20m3=1.6×104kg，则GA=mAg=1.6×104kg×10N/kg=1.6×105N．
∵物体A漂浮于水面上，∴物体A所受的浮力F浮=GA=1.6×105N．
（2）由F浮=ρ水gV排得：。
取出的那部分物体的体积V′=V排=×16m3=8m3，质量为m′=ρAV′=0.8×103kg/m3×8m3=6.4×103kg。
（3）根据取出的那部分物体的重力G′=m′g=6.4×103kg×10N/kg=6.4×104N．S=10m2，则压力的改变量△F=G′=6.4×104N，容器底部受到压强减小了。
考点：压强、浮力的综合分析与计算
24、（1）4.5×105Pa；（2）9600W；（3）38kW•h
【解析】
（1）电动汽车对水平地面的压力为：F压=G=（m1+m2）g=（1380kg+60kg）×10N/kg=1.44×104N；
电动汽车对地面的压强为：p==4.5×105Pa；
（2）电动汽车匀速行驶，所以牵引力与阻力平衡，则电动汽车受到的牵引力为：F=f=0.04G=0.04×1.44×104N=576N；则电动车行驶20km，牵引力做的功为：W=Fs=576N×20×103m=1.152×107J，牵引力所做功的功率：P==9600W；
（3）行驶20km消耗的电能W电==1.44×107J=4kW•h，由表格数据可知电池容量为42kW•h，行驶20km时电池剩余容量为42kW•h-4kW•h =38kW•h。
答：（1）电动汽车对水平地面的压强是4.5×105Pa；
（2）牵引力所做功的功率是9600W；
（3）电池剩余容量为38kW•h。
六、综合能力题（本大题共3小题，共18分）
25、自身重 不变 调整空气压缩机功率，使压载水舱里的水量与残骸质量分布相匹配
【解析】
（1）由材料可知，半潜船在工作时，通过增加本身压载水舱中的水量，平稳地将装货甲板潜入水下；所以时通过改变自身重力实现上浮和下沉的；
（2）在半潜船船身从最大潜深上升至甲板与海平面相平的过程中，由于排开水的体积相等，所以根据F浮=ρgV排可知浮力不变；
（3）由于残骸质量分布不均匀，说明物体的重力与浮力的方向没有在同一条直线上，所以应平衡调整空气压缩机功率，使压载水舱里的水量与残骸质量分布相匹配。
26、（1）箱内；箱外； 不能；（2）上升
【解析】
（1）要解答此题需掌握半导体二极管的特点单向通电性，加以运用．通电后有一面是吸热（制冷），一面是散热（将吸的热量散掉）．由于交流电源电压较大，且电流方向不断变化，不能直接使用．
（2）将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量；
【详解】
(1)由短文提供的信息可知，①电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，应置于冰箱的箱内，从冰箱内吸收热量，使电冰箱箱内的温度下降；铜片B会向空气放出热量，应置于冰箱的箱外；②铜片B会向空气放出热量，应置于冰箱箱外，把从箱内吸收的热量散发掉，达到制冷的目的；③交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态．
(2)①将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，使得铜片A上表面空气的温度上升.
27、电磁波 紫外线 小 20 新 15% 80
【解析】
（1）导航系统利用电磁波传递信息，玻璃可以阻挡阳光中的紫外线．
（2）要求材料强度大而密度要小，根据表中数据选择所需材料．
（3）由平均速度公式可以求出平均速度．
（4）从自然界直接获得不需要加工处理的能源是一次能源；求出获得的太阳能与获得的电能，然后求出效率．
（5）由图象求出车的速度，由公式P===Fv及其变形公式求车受到的阻力．
【详解】
(1)车载导航系统是利用电磁波来传递信息的；车窗玻璃能有效防止来自太阳的辐射，主要是能阻挡太阳光中的紫外线．
(2)由表中数据可知，碳纤维的密度小而强度大，是理想的材料．
(3)车的最大平均速度v===20m/s；
(4)太阳能属于一次能源;太阳能电池的效率η====15%
(5)由图乙所示可知，车以最大机械功率P运动时的速度为10m/s，
∵P=Fv,∴则车的牵引力F===80N，
车做匀速运动，所受阻力f=F=80N
升降次数
1
2
3
4
5
6
温度变化/℃
0.2
0.39
0.59
0.78
0.98
1.18
空车质量
1380kg
轮胎与地面总接触面积
320cm2
电池容量
42kW•h
最高时速
120km/h
最大功率
100kW
最大续航里程
260km
