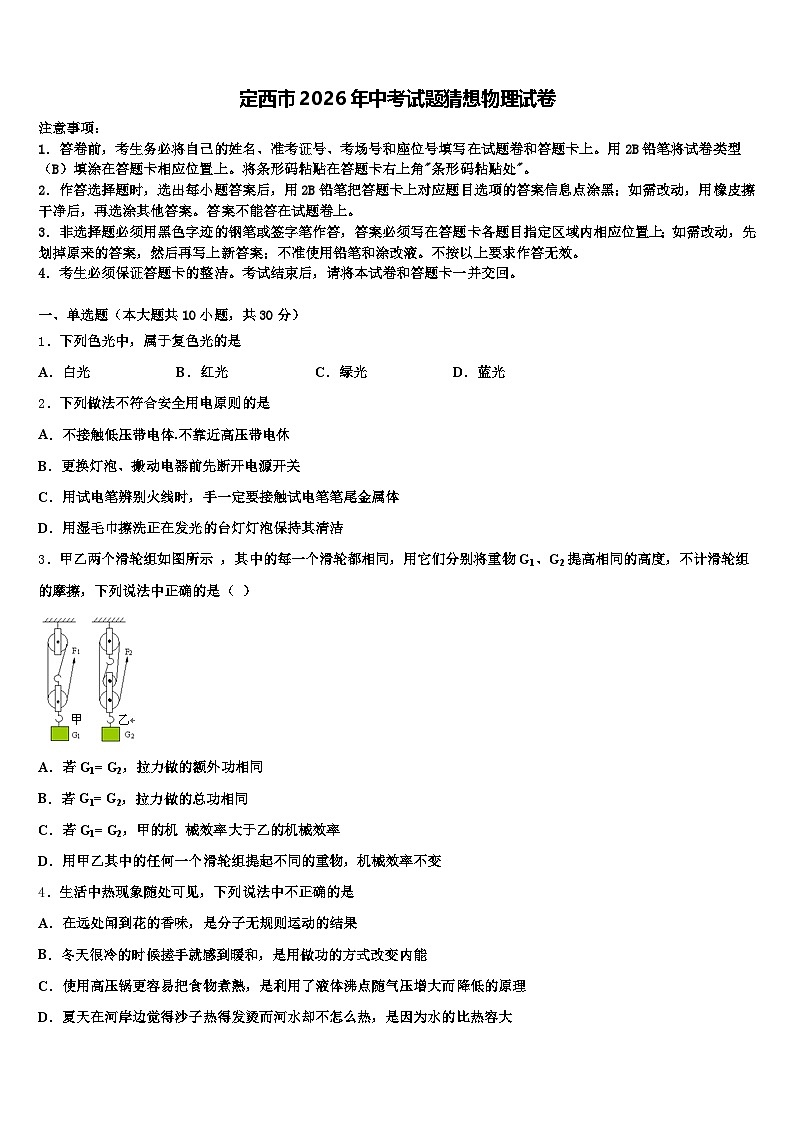

定西市2026年中考试题猜想物理试卷（含答案解析）

这是一份定西市2026年中考试题猜想物理试卷（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，对图中的四个情景说法正确的是，下列有关热和能的说法中正确的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列色光中，属于复色光的是
A．白光B．红光C．绿光D．蓝光
2．下列做法不符合安全用电原则的是
A．不接触低压带电体.不靠近高压带电休
B．更换灯泡、搬动电器前先断开电源开关
C．用试电笔辨别火线时，手一定要接触试电笔笔尾金属体
D．用湿毛巾擦洗正在发光的台灯灯泡保持其清洁
3．甲乙两个滑轮组如图所示 ，其中的每一个滑轮都相同，用它们分别将重物G1、G2提高相同的高度，不计滑轮组的摩擦，下列说法中正确的是（ ）
A．若G1= G2，拉力做的额外功相同
B．若G1= G2，拉力做的总功相同
C．若G1= G2，甲的机 械效率大于乙的机械效率
D．用甲乙其中的任何一个滑轮组提起不同的重物，机械效率不变
4．生活中热现象随处可见，下列说法中不正确的是
A．在远处闻到花的香味，是分子无规则运动的结果
B．冬天很冷的时候搓手就感到暖和，是用做功的方式改变内能
C．使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而降低的原理
D．夏天在河岸边觉得沙子热得发烫而河水却不怎么热，是因为水的比热容大

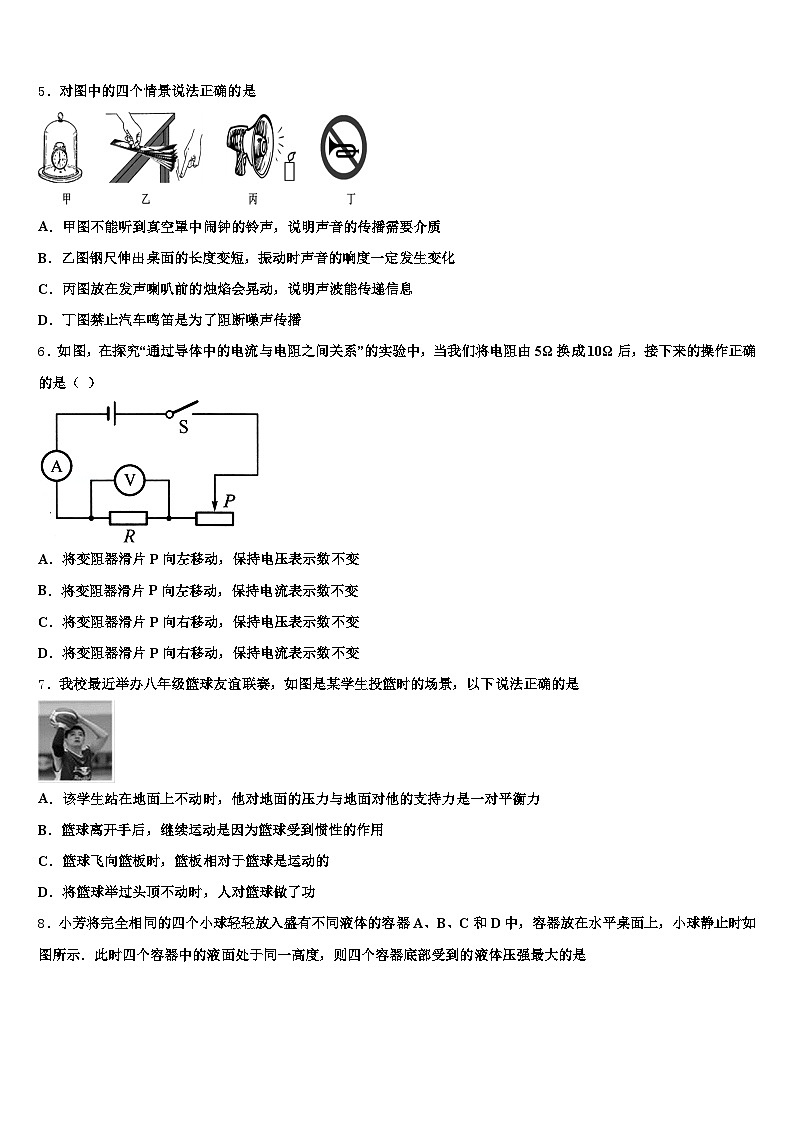

5．对图中的四个情景说法正确的是
A．甲图不能听到真空罩中闹钟的铃声，说明声音的传播需要介质
B．乙图钢尺伸出桌面的长度变短，振动时声音的响度一定发生变化
C．丙图放在发声喇叭前的烛焰会晃动，说明声波能传递信息
D．丁图禁止汽车鸣笛是为了阻断噪声传播
6．如图，在探究“通过导体中的电流与电阻之间关系”的实验中，当我们将电阻由5Ω换成10Ω后，接下来的操作正确的是（ ）
A．将变阻器滑片P向左移动，保持电压表示数不变
B．将变阻器滑片P向左移动，保持电流表示数不变
C．将变阻器滑片P向右移动，保持电压表示数不变
D．将变阻器滑片P向右移动，保持电流表示数不变
7．我校最近举办八年级篮球友谊联赛，如图是某学生投篮时的场景，以下说法正确的是
A．该学生站在地面上不动时，他对地面的压力与地面对他的支持力是一对平衡力
B．篮球离开手后，继续运动是因为篮球受到惯性的作用
C．篮球飞向篮板时，篮板相对于篮球是运动的
D．将篮球举过头顶不动时，人对篮球做了功

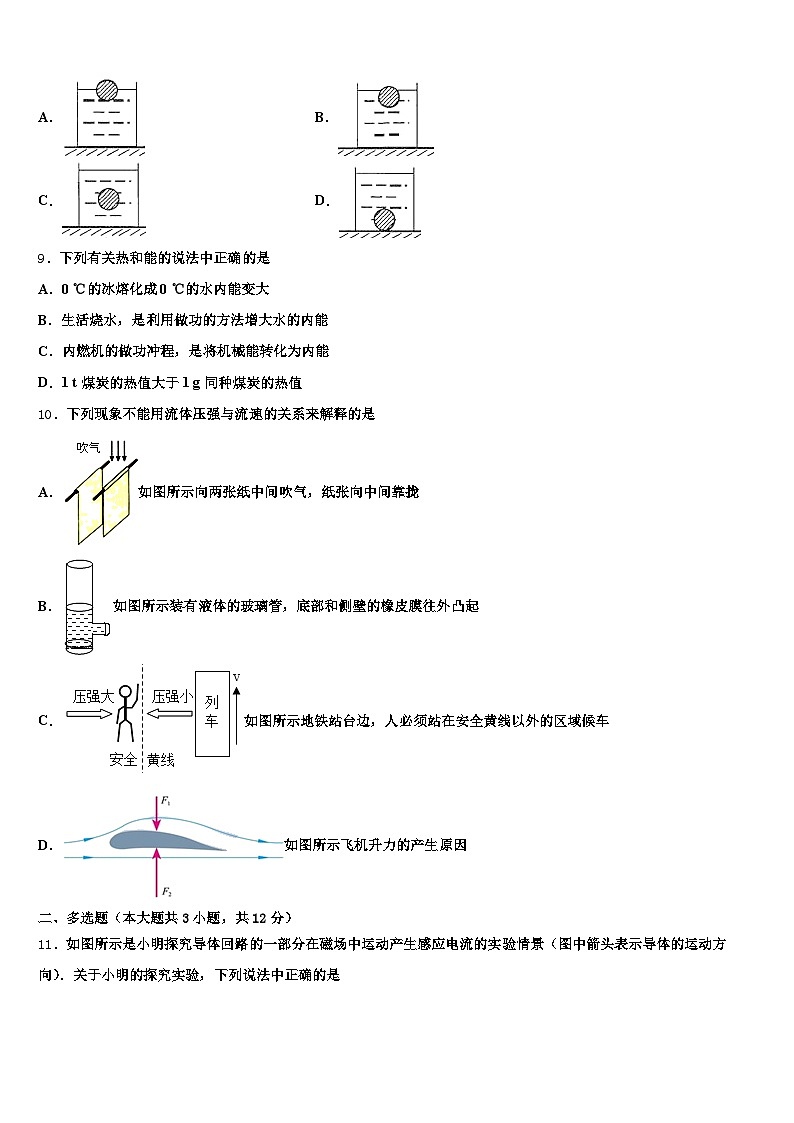

8．小芳将完全相同的四个小球轻轻放入盛有不同液体的容器A、B、C和D中，容器放在水平桌面上，小球静止时如图所示．此时四个容器中的液面处于同一高度，则四个容器底部受到的液体压强最大的是
A．B．
C．D．
9．下列有关热和能的说法中正确的是
A．0 ℃的冰熔化成0 ℃的水内能变大
B．生活烧水，是利用做功的方法增大水的内能
C．内燃机的做功冲程，是将机械能转化为内能
D．1 t煤炭的热值大于1 g同种煤炭的热值
10．下列现象不能用流体压强与流速的关系来解释的是
A．如图所示向两张纸中间吹气，纸张向中间靠拢
B．如图所示装有液体的玻璃管，底部和侧壁的橡皮膜往外凸起
C．如图所示地铁站台边，人必须站在安全黄线以外的区域候车
D．如图所示飞机升力的产生原因
二、多选题（本大题共3小题，共12分）
11．如图所示是小明探究导体回路的一部分在磁场中运动产生感应电流的实验情景（图中箭头表示导体的运动方向）．关于小明的探究实验，下列说法中正确的是
A．对比甲、乙两次实验可以探究感应电流方向与磁场方向是否有关
B．对比乙、丙两次实验可以探究感应电流方向与导体运动方向是否有关
C．对比甲、丙两次实验可以探究感应电流方向与磁场方向是否有关
D．对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关
12．如图甲所示电路，电源电压保持不变．电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”．滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示．下列说法正确的是（ ）
A．电源电压为4V
B．小灯泡的额定功率为0.75W
C．滑动变阻器取值范围是3Ω﹣30Ω
D．整个电路消耗的最大功率为2W
13．下列说法中正确的是
A．原子是由原子核和核外电子组成的
B．原子的质量主要集中在原子核上
C．目前我国核电站获得核能的途径是核裂变
D．太阳中心区发生激烈的核裂变反应，辐射出巨大的光和热
三、填空题（本大题共5小题，共10分）
14．如图所示实验装置，可用来探究通电时间相同时，电流通过导体产生的热量与_____的关系。当电路中电流为0.2A时，通电2min，电流通过电阻R2产生的热量为_____J。
15．航天迷小伟利用自制降落伞模拟返回舱的降落过程，将带有降落伞的重物从高处释放，一段时间后打开降落伞，重物在离地4m高处开始匀速下落，速度为5m/s。若打开降落伞后，降落伞和重物受到的阻力f与速度v满足关系式f＝kv2，k＝3N•s2/m2，则重物从开始匀速下落到落地所用的时间为_____s，降落伞和重物的总重为_____N。
16．家用空调的功率远大于冰箱，空调插头线比冰箱_______（选填“粗”或“细”）；关掉空调，冰箱仍在工作，则空调与冰箱是_______联的。空调标有“能效比”EER的值为3.4，查阅资料得知：能效比指空调制冷量与制冷时消耗的电功率之比，则制冷时消耗电功率为1000W的空调，制冷量为_______W。
17．竖直浸没在水中的长方体金属块，上、下表面受到水的压力分别为7牛、10牛，该金属块受到的浮力为_____牛．已知酒精的密度小于水的密度，现将该金属块浸没在酒精中，则跟其浸没在水中相比，该金属块受到的浮力_____，其受到重力和浮力的合力_____（后两格均选填“变大”、“不变”或“变小”）．
18．在探究平面镜成像特点实验中，所用玻璃板是特制的，其中一面镀了膜．如图是用这种玻璃板做实验时的情景，为了保证实验效果，实验时应选玻璃板____的边缘（镀膜面/不镀膜面）与白纸上的横线重合，此时只能看到一个像且像更加清晰是因为镀膜后增强了光的____（反射/折射），实验中将蜡烛靠近玻璃板，像的大小____．
四、计算题（本大题共3小题，共29分）
19．一个不规则的实心物体，质量55g，放入装满纯水的烧杯中，沉入底部，排开0.5N的水。然后向烧杯中加盐并搅拌，直到物体悬浮为止。（g=10N/kg，水的密度为1.0×103kg/m3）求：物体在水中所受的浮力；物体的体积；物体悬浮时盐水的密度。
20．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
表2
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
21．如图所示，电源电压保持不变，灯泡上标有“12V 6W”，定值电阻R1=120Ω，滑动器R2上标有“50Ω 1A”，电压表的量程选用“0-3V”，断开S2，闭合S和S1，滑片P移到B端，灯泡刚好正常发光．
(1)电源电压
(2)将滑片移到B端，三个开关都闭合， 1min内电路消耗的电能是多少？
(3)断开S1，闭合S和S2，在安全前提下，调节滑片P的过程中，电路消耗的最小功率是多少？
五、作图题（本大题共2小题，共4分）
22．如图甲所示是小明瞻仰烈士山英雄纪念碑时拍摄的照片，图乙中A′是拍摄时纪念碑碑顶所成的像，请你根据凸透镜成像的光路图确定：
纪念碑碑顶位置A；左侧焦点F的位置．
23．使用撬棒，把滚落在公路上的石块1移动，如图所示，若要求用力最小．请在撬棒上标出支点0的位置，并画出这个最小的力F．
六、实验探究题（本大题共3小题，共15分）
24．小航和小组的同学完成了下面的实验：
如图甲所示：在探究“电流与电压关系”的实验中，滑动变阻器除保护电路外，还有______的作用．在探究“电流和电阻的关系”的实验中，定值电阻R1由5Ω换成10Ω时，接下来滑动变阻器的滑片应向________（选填“左”或“右”）调节；若电源电压为6V，R1的可选最大电阻为20Ω，为保证电阻R1两端的电压为2V，那么滑动变阻器R2阻值应不小于______Ω．他做完实验后，把定值电阻换成小灯泡，又完成了“测量额定电压是2.5V小灯泡电功率”的实验，如图乙所示，他要连接电路时，发现电流表的指针偏向左侧无刻度处，原因可能是___________．解除故障后，正确连接电路，闭合开关，他发现小灯泡过亮，为了完成实验，接下来他的操作是，立即断开开关，把___________；再闭合开关，改变滑动变阻器的阻值，记下各组对应的电压表和电流表的示数，并绘制了如图丙所示图像，根据图像可知小灯泡的额定电流是______；额定功率是____W；灯丝的电阻是_______的(填“变化”或“不变”)．
25．某同学在研究“滑动摩擦力大小与压力有关”的实验中，他测得的滑动摩擦力与压力的数据。请根据表中的数据归纳出滑动摩擦力大小与压力大小的关系式：f=____________。
26．用粗糙程度不同的木板做如下实验：使小车自斜面顶端由静止开始滑下，比较小车在水平面上运动的距离（如图所示）．伽利略、牛顿等科学家曾多次做过类似的实验，并在此基础上分析推理得出著名的牛顿第一定律．请回答下列问题：
（1）为了得出科学结论，三次实验中需要控制小车在水平面的初速度相同，做法是__________．
（2）第二次实验中，当小车向右运动时，若所受重力突然消失，则其受到的摩擦力将__________．
（3）若在水平面铺上同种材料，让同一小车从不同高度由静止滑下，则还可以探究小车的关系__________（选填下列选项的序号）．
A．重力势能与质量
B．重力势能与高度
C．动能与质量
D．动能与速度
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
当太阳光（白光）经过三棱镜后，会分解成红、橙、黄、绿、蓝、靛、紫七种单色光，这是光的色散现象，故白光属于复色光。
2、D
【解析】
安全用电的基本原则是：不接触低压带电体，不靠近高压带电体，故A符合安全用电原则；
更换灯泡、搬动电器之前必须断开开关，否则可能引起触电，故B符合安全用电原则；
使用测电笔辨别火线时，用手触及测电笔笔尾金属体，才能辨别出火线、零线，手不能接触笔尖金属体，否则会发生触电事故，故C符合安全用电原则．
水是电的导体，用湿毛巾擦洗正在发光的台灯灯泡时，可能会由于湿毛巾导电而发生触电事故，故D不符合安全用电原则．
3、C
【解析】
有用功为GH，若则有用功相等．对动滑轮做的功为额外功，乙的动滑轮质量大额外功多，因此乙的总功多，机械效率低．答案AB错，C对．同一个滑轮组提起不同的重物，有用功不同，额外功相同，机械效率不同，提升重物越重机械效率越高．D错．
4、C
【解析】
A、我们能闻到花的香味是因为分子在做无规则运动，故A正确，不符合题意；
B、搓手时，我们通过克服摩擦力做功，将机械能转化为内能，即通过做功改变了内能，故B正确，不符合题意；
C、使用高压锅更容易把食物煮熟，是利用了液体沸点随气压增大而增大的原理，故C错误，符合题意；
D、水的比热容比沙子的比热容大，吸收相同的热量，水的温度变化小、沙子的温度变化大，所以觉得沙子热得发烫而河水却不怎么热，故D正确，不符合题意。
5、A
【解析】
A、当空气被不断抽出后,铃声逐渐减弱，甚至听不到声音,说明声音的传播需要介质,真空不能传声，故正确;
B、钢尺伸出桌面的长度变短，振动时频率越大，声音的音调变高，故错误；
C、扬声器发出的声音使蜡焰不停摆动,说明声音能传递能量，故错误；
D. 丁图禁止汽车鸣笛是为了在声源处减弱噪声，故错误。
6、C
【解析】
试题分析：要研究导体中的电流与电阻的关系，由控制变量法的思路可知，需要保证导体两端的电压不变，当电路中的电阻由5Ω换成10Ω时，导体两端的电压是否变化，怎样变化是此题的解题思路．
在滑片P不动的情况下，将电阻由5Ω换成10Ω后，闭合开关，电路总电阻变大，
∵I=，
∴电路中的电流变小，滑动变阻器两端的电压变小，
∵串联电路的总电压等于各分电压之和可知，
∴定值电阻两端的电压增大，
要使电压表的示数不变，只能减小电路中的电流，增大滑动变阻器接入电路的电阻，即滑片P向右端移动．
考点：欧姆定律的应用；串联电路的电压规律；滑动变阻器的使用；电路的动态分析
点评：电源电压不变，两串联电阻，当其中一个电阻增大时，其两端电压也增大，另一个电阻两端的电压同时减小
7、C
【解析】
A选项用平衡力的条件判断哪一对力是平衡力．B选项弄清惯性是一种性质，而不是一种力．C选项判断物体运动的情况，看物体间是否发生了位移．D根据做功的两个必要因素判断人对物体是否做了功．
【详解】
A.人站在地面上不动时，人对地面的压力与地面对人的支持力是相互作用力，故A错误；
B.篮球离开人手后，继续运动是因为篮球具有惯性，故B错误；
C.篮球飞向篮板时，篮板相对于篮球发生了位置的变化，所以篮板相对于篮球是运动的，故C正确；
D. 将篮球举过头顶不动时，在举力的方向上没有移动距离，人对篮球没有做功，故D错误．
故选C.
8、A
【解析】
由图可知，小球在AB中漂浮，C中悬浮，D中下沉，
∴根据物体的浮沉条件可知AB液体的密度大于C和D液体的密度；
∵物体漂浮时浮力和自身的重力相等，
∴根据F浮=ρgV排可知，A中小球排开液体的体积大于B中小球时，A中液体的密度最大，
∴根据p=ρgh可知，液面处于同一高度时，A中容器底部受到液体压强最大．
所以选A．
9、A
【解析】
A．一块0℃的冰熔化成0℃的水，温度不变，但需要吸收热量，所以内能增加，故A正确；
B．生活烧水，是利用热传递的方法增大水的内能，故B错误；
C．内燃机的做功冲程，是将内能转化为机械能，故C错误；
D．1g煤炭虽然质量小、体积小，但热值是燃料的一种特性，与质量、体积等因素无关，所以热值是不变的，即1t煤炭的热值等于1g同种煤炭的热值，故D错误。
10、B
【解析】
A．对着两张平行的纸吹气，两纸中间的空气流速大压强小，而两纸的外部空气流速小压强大，两纸受到两边向内的压力差，所以两张纸被压到一起，能用流体压强与流速的关系来解释。故A不合题意；
B．如图所示装有液体的玻璃管，底部和侧壁的橡皮膜往外凸起，是因为液体对容器底和侧壁有压强。不能用流体压强与流速的关系来解释。故B符合题意；
C．当列车驶进站台时，会带动人和车之间的空气流动速度加快，此时人外侧的空气流动速度慢，根据流体压强与流速的关系可知：人外侧空气流速慢压强大，而内侧流速快压强小，会产生一个向内侧的压强差，将人推向火车，易出现危险。所以人必须站在安全黄线以外的区域候车。能用流体压强与流速的关系来解释。故C不合题意；
D．相等的时间内，空气经过机翼上面的路程大于下面的路程，机翼上面的空气流速大于下面的流速，机翼上面的压强小于下面的压强，出现压强差，出现了压力差，这个压力差就是机翼向上的升力；能用流体压强与流速的关系来解释。故D不符合题意。
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A. 图甲和图乙中，磁场方向不相同，导体运动方向相同，电流方向不同，即可以得到感应电流方向与磁场方向有关，故A正确；B. 图乙和图丙中，磁场方向相同，不同的是导体运动方向，可以说明感应电流的方向与导体运动方向有关，故B正确；C. 图甲和图丙中，磁场方向和导体运动方向都不相同，无法研究两者与感应电流的关系，故C错误；D. 图乙中，导体做切割磁感线运动，有感应电流产生，图丁中，沿磁感线运动，无感应电流产生，对比乙、丁两次实验可以探究感应电流的产生与导体切割磁感线是否有关，故D正确．故选ABD．
此题的实验中，涉及到感应电流方向、磁场方向、导体运动方向三个变量，若要研究他们之间的关系，就要用到控制变量法，那么就应该从四个图中的“变”与“不变”入手分析．
12、ACD
【解析】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测L两端的电压，电压表V2测R两端的电压，电流表测电路中的电流；
（1）滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，根据串联电路的电压特点求出电源的电压；
（2）当R接入电路中的电阻变大时，其分得的电压变大，电路中的电流变小，据此判断出图乙对应的电压表为V2，根据欧姆定律求出变阻器接入电路中的电阻；由图乙可知电路中的电流最大时电压表V2的示数，根据串联电路的电压特点求出V1的示数，然后与电压表的量程判断出此时灯泡应正常发光达到额定功率，滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，根据欧姆定律求出变阻器接入电路中的最小阻值，根据P=UI求出灯泡的额定功率和电路消耗的最大功率．
【详解】
由电路图可知，灯泡L与滑动变阻器R串联，电压表V1 测L两端的电压，电压表V2 测R两端的电压，电流表测电路中的电流．
根据题意知道，当滑动变阻器的滑片P在某点时，电压表V1 、V2 的示数之和为4V，由串联电路的电压特点知道，电源的电压是4V，故A正确；
由电路图知道，在保证电路各元件安全的最大范围内，当R接入电路中的电阻变大时，其分得的电压变大，即电压表V2 的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表，且电路中的最小电流是I小 =0.1A时，电压表的最大示数是3V， 由知道，滑动变阻器接入电路中的最大阻值是：；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大 =0.5A时，电压表V2 的示数是U2小 =1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：，所以滑动变阻器取值范围是3Ω～30Ω，故C正确；
此时灯泡两端的电压是：UL =U-U2小=4V-1.5V=2.5V，
灯泡的额定功率是：PL =UL I大 =2.5V×0.5A=1.25W，故B错误；
电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确．
故选ACD．
本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度．
13、ABC
【解析】
A. B. 原子中心是原子核，原子核占据了原子几乎的全部质量，原子核周围有电子在绕原子核高速运动。即原子是由原子核和核外电子组成的。故A、B正确。
C. 获得核能的方式有两种：核裂变和核聚变。目前核裂变的反应速度是可控的，用来作为核电站的能量来源；而核聚变是不可控的，能量不能缓慢释放，所以不能用来发电。故C正确。
D. 太阳的能量来自于太阳中心区发生激烈的核聚变反应。故D错误。
三、填空题（本大题共5小题，共10分）
14、电阻 24
【解析】
由图知，两电阻串联，通过的电流相同，定值电阻的阻值不同，已知通电时间相同，所以探究的是电流产生热量与电阻大小的关系；通电2min，电流通过电阻R2产生的热量：Q2＝I2R2t＝（0.2A）2×5Ω×2×60s＝24J。
15、0.8 75
【解析】
（1）由v=，重物从开始匀速下落到落地所用的时间为：t===0.8s
（2）由题意得，匀速下落时有：f=kv2=3N•s2/m2×（5m/s）2=75N，
故降落伞和重物的总重：G=f=75N。
16、粗并3400
【解析】
空调功率大于冰箱，家庭电路电压一定，都是220V，由公式，得空调电阻小，冰箱电阻大，电阻大小与横截面积有关，长度和材料一定时，横截面积越大，导体越粗，电阻越小，所以空调插头线比冰箱粗。
空调冰箱互不影响，所以空调冰箱是并联。
能效比指空调制冷量与制冷时消耗的电功率之比为3.4，所以制冷量为1000W×3.4=3400W
17、3变小变大
【解析】
本题考查的是浮力产生的原因及平衡力相关知识；酒精的密度比水的密度小，而排开水的体积不变，根据阿基米德原理判断受浮力大小变化，进而判断合力大小变化．
【详解】
物体在液体中所受浮力等于液体对物体上下表面的压力差，分析物体受力情况，根据平衡力知识可求出绳子的拉力F浮＝F下-F上＝10N-7N＝3N；酒精的密度比水的密度小,浸没时排开水的体积和排开酒精的体积相等,由F浮＝ρV排g可知,金属块受浮力变小,因为F示＝G−F浮，金属块重力不变，所以受到重力和浮力的合力将变大．
18、镀膜面 反射 不变
【解析】
因为光在玻璃的两个表面都发生反射成像，为了便于准确研究，所以，实验时应选玻璃板的镀膜面边缘与白纸上的横线重合。由于透明玻璃板透光性强，成像不太清晰，而一面镀膜则增强了光的反射，成像更清晰；由平面镜成像特点之一：物像等大知道，实验中将蜡烛靠近玻璃板，像的大小不变。
四、计算题（本大题共3小题，共29分）
19、（1) 0.5N；（2) 5×10-5m3；（3) 1.1×103kg/m3
【解析】
(1)根据阿基米德原理可知,物体受到的浮力：F浮G排0.5N；(2)由F浮ρ液gV排可得物体排开的水的体积：V排 = 510−5m3.因为物体浸没，所以物体的体积：V物V排510−5m3；(3)因为物体悬浮在盐水中，所以，ρ盐水ρ物1.1×103kg/m3.
点睛：（1）根据阿基米德原理，物体受到的浮力等于物体排开的水的重力；（2）利用公式F浮ρ液gV排，可求出物体的体积；（3）当物体悬浮时，盐水的密度等于物体的密度。
20、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．
21、（1）12V；（2）432J；（3）0.9W
【解析】
（1）由电路图知道，当断开S2，闭合S和S1，滑片P移到B端时，电路为灯泡的简单电路，此时灯泡刚好正常发光，所以，电源电压等于小灯泡的额定电压，即U=UL额=12V；
（2）将滑片P移到B端，三个开关都闭合，灯泡L和R1 并联，由于并联电路中各支路两端的电压等于电源电压，所以此时灯泡仍然正常发光，即PL =6W，
所以，lmin内电路消耗的电能是：W=WL +WR =PL t+t=6W×1×60s+×60s=360J+72J=432J；
（2）断开S1，闭合S和S2，R1 与滑动变阻器R2 串联，电压表测变阻器两端的电压，电压表的量程选用“0～3V”，当电压表示数最大为3V时，由串联分压规律知道，滑动变阻器接入电阻值最大，又因为串联电路电流处处相等，所以由欧姆定律知道， ，即 ，由此解得变阻器接入电路的最大阻值是：R2 =40Ω；所以，电路中的最小电流是：Imin =
所以电路消耗的最小功率是：Pmin =UImin =12V×0.075A=0.9W．
五、作图题（本大题共2小题，共4分）
22、
【解析】
（1）根据凸透镜三条特殊光线规律可知，过光心的光线传播方向不变，可做出过光心的第一条光线，同时根据平行于主光轴的光线经凸透镜后过焦点，可画出主光轴上方平行于主光轴的第二条光线，一二两条光线的交点即为纪念碑碑顶位置A．
（2）过透镜右侧A′点做平行于主光轴的光线，由凸透镜三条特殊光线规律可知，过焦点的光线经凸透镜之后平行于主光轴射出，因此将AO连接，光线AO与主光轴的交点即为所求画的左侧焦点F的位置．
23、
【解析】
试题分析：杠杆的支点是指杠杆围绕转动的固定点，因此，找到在杠杆转动时，那个不动的点尤为重要．要使杠杆更省力，杠杆动力臂就得更长，因此，分析出哪种用法时动力臂更长，就说明此时最省力．
解：
读图可知，当用力撬石块1时，杠杆围绕A点（撬棒与地面接触的那个点）转动，即以A为支点；
以A为支点时，杠杆最长的动力臂为AB，根据杠杆平衡条件可知，此时动力最小；过点B作垂直于最长力臂AB的力，方向斜向左上方，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、改变定值电阻两端电压 右 40 电流表没有调零 滑动变阻器阻值调到最大值 0.25A 0.625 变化
【解析】
（1）（a）滑动变阻器除保护电路外，还有改变定值电阻两端电压的作用，由于在测电阻时不能只有一组数值就确定电阻的值，需要多测几组数据，最后求平均值来减小误差，所以要靠滑动变阻器来实现；
（b）当定值电阻由小变大时，电压表的示数将变大，接下来滑动变阻器的滑片应向右，调节到电压表示数与原来相等为止；当R1选最大电阻20Ω时，电压为2V，电流为0.01A，此时变阻器分压为6V-2V=4V，所以滑动变阻器R2阻值应不小于4V/0.01A=40Ω；
（2）电流表的指针偏向左侧无刻度处，是因为忘记了调零；闭合开关，他发现小灯泡过亮，是因为电路中的电阻太小了，滑动变阻器的滑片没有在最大值位置，所以应立即断开开关，把滑动变阻器阻值调到最大值；由图丙可知小灯泡的额定电流是0.25A，额定功率是：P=UI=2.5V×0.25A=0.625W，由图示可以看出图像不是一条直线，说明灯丝的电阻是变化．
25、0.2F压
【解析】
分析表格中数据可知，，，，，，，每组数据中摩擦力大小与压力大小的比值均为0.2，故可得：f=0.2F压。
26、让小车从斜面同一高度滑下 消失或者摩擦力为0N BD
【解析】
(1)要研究小车在水平面上滑行的距离，必须控制变量，即控制控制小车的初速度相同，即让小车从斜面的同一高度滑下；
(2) 若所受重力突然消失，则其对桌面的压力将消失，根据摩擦力的产生条件可知，此时摩擦力消失或者摩擦力为0N；
(3) 若在水平面铺上同种材料，让同一小车从不同高度由静止滑下，根据控制变量法思想可知，在小车质量保持不变的情况下，小车初始状态具有不同的高度（与重力势能有关），小车下滑至平面时时具有不同的速度（与动能有关），通过观察小车在粗糙程度相同的水平面滑行的距离既可以探究小车的重力势能与高度的关系，也可以探究动能与速度的关系，故BD选项符合题意；
驱动模式
纯电动
启动、低速
油电混动
中速
纯燃油
高速
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
F压 /N
2
4
6
8
10
12
f/N
0.4
0.8
1.2
1.6
2.0
2.4
