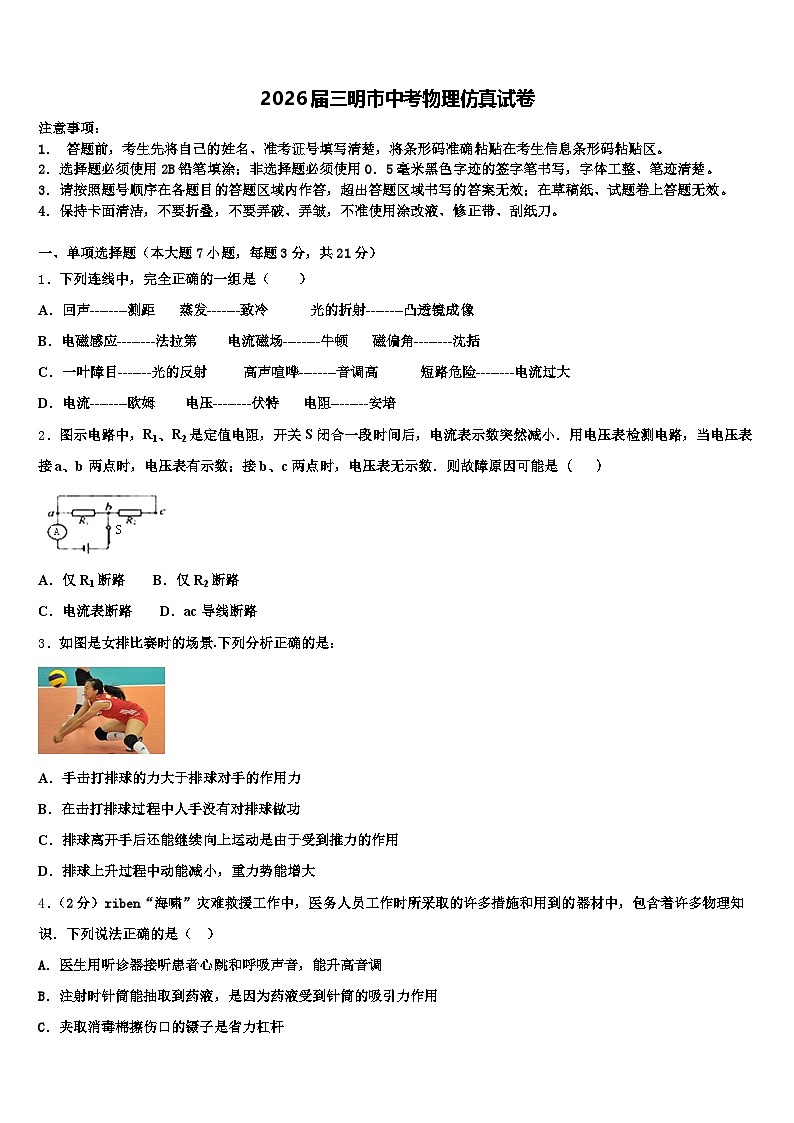

2026届三明市中考物理仿真试卷（含答案解析）

这是一份2026届三明市中考物理仿真试卷（含答案解析），共18页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列连线中，完全正确的一组是（ ）
A．回声--------测距 蒸发-------致冷 光的折射--------凸透镜成像
B．电磁感应--------法拉第 电流磁场--------牛顿 磁偏角--------沈括
C．一叶障目-------光的反射 高声喧哗--------音调高 短路危险--------电流过大
D．电流--------欧姆 电压--------伏特 电阻--------安培
2．图示电路中，R1、R2是定值电阻，开关S闭合一段时间后，电流表示数突然减小．用电压表检测电路，当电压表接a、b两点时，电压表有示数；接b、c两点时，电压表无示数．则故障原因可能是（ ）
A．仅R1断路 B．仅R2断路
C．电流表断路 D．ac导线断路
3．如图是女排比赛时的场景.下列分析正确的是：
A．手击打排球的力大于排球对手的作用力
B．在击打排球过程中人手没有对排球做功
C．排球离开手后还能继续向上运动是由于受到推力的作用
D．排球上升过程中动能减小，重力势能增大
4．（2分）riben“海啸”灾难救援工作中，医务人员工作时所采取的许多措施和用到的器材中，包含着许多物理知识．下列说法正确的是（ ）
A．医生用听诊器接听患者心跳和呼吸声音，能升高音调
B．注射时针筒能抽取到药液，是因为药液受到针筒的吸引力作用
C．夹取消毒棉擦伤口的镊子是省力杠杆
D．喷洒消毒液后，过一会儿病房里闻到消毒液的气味，这是扩散现象

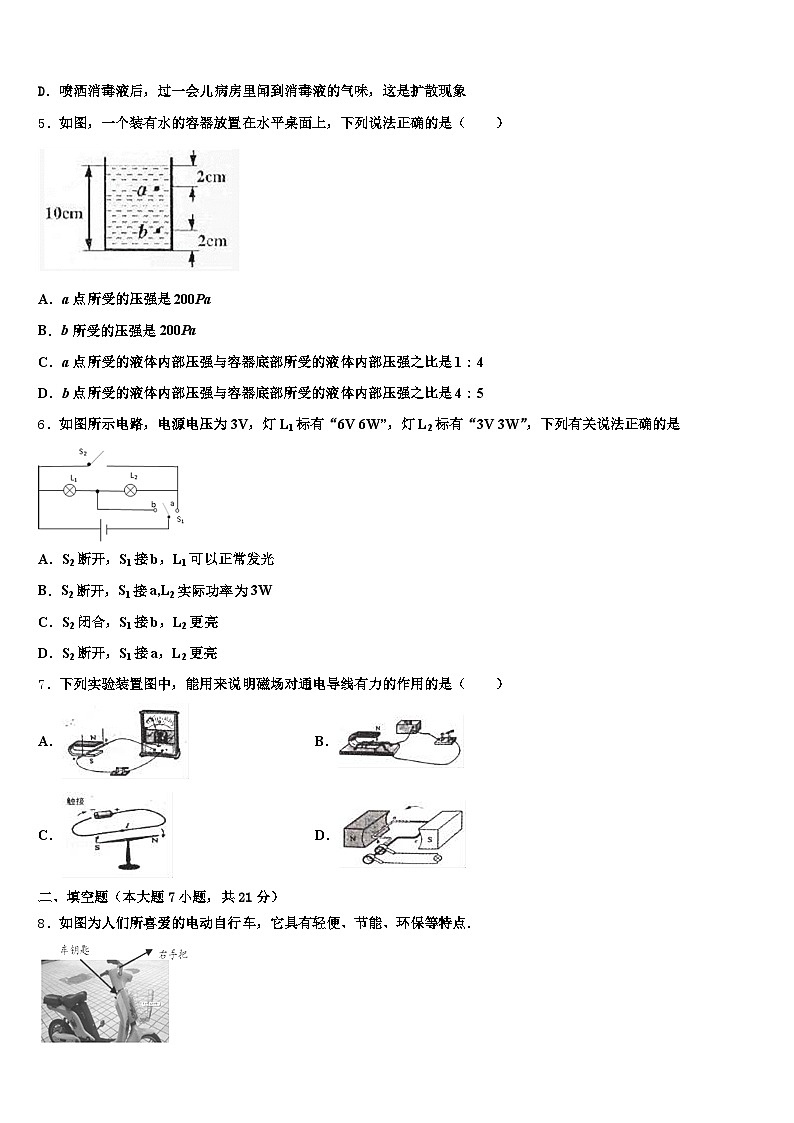

5．如图，一个装有水的容器放置在水平桌面上，下列说法正确的是（ ）
A．a点所受的压强是200Pa
B．b所受的压强是200Pa
C．a点所受的液体内部压强与容器底部所受的液体内部压强之比是1：4
D．b点所受的液体内部压强与容器底部所受的液体内部压强之比是4：5
6．如图所示电路，电源电压为3V，灯L1标有“6V 6W”，灯L2标有“3V 3W”，下列有关说法正确的是
A．S2断开，S1接b，L1可以正常发光
B．S2断开，S1接a,L2实际功率为3W
C．S2闭合，S1接b，L2更亮
D．S2断开，S1接a，L2更亮
7．下列实验装置图中，能用来说明磁场对通电导线有力的作用的是（ ）
A．B．
C．D．
二、填空题（本大题7小题，共21分）

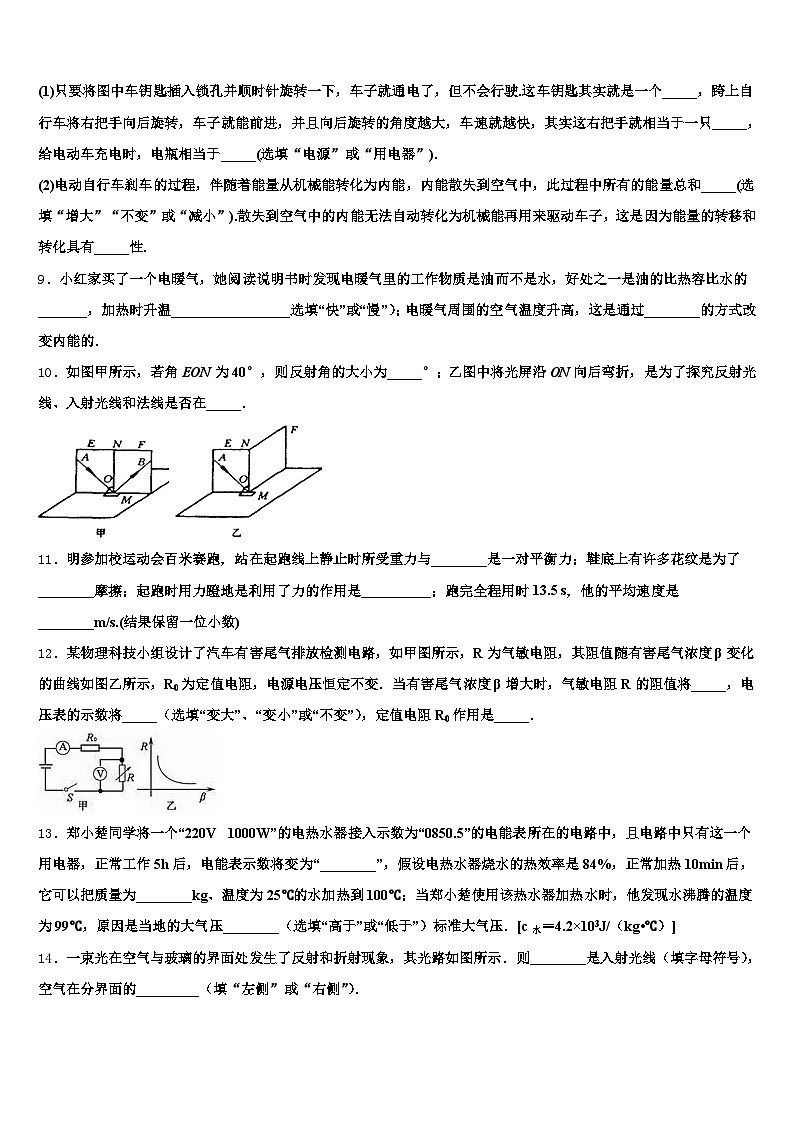

8．如图为人们所喜爱的电动自行车，它具有轻便、节能、环保等特点．
(1)只要将图中车钥匙插入锁孔并顺时针旋转一下，车子就通电了，但不会行驶.这车钥匙其实就是一个_____，跨上自行车将右把手向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，其实这右把手就相当于一只_____，给电动车充电时，电瓶相当于_____(选填“电源”或“用电器”).
(2)电动自行车刹车的过程，伴随着能量从机械能转化为内能，内能散失到空气中，此过程中所有的能量总和_____(选填“增大”“不变”或“减小”).散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有_____性.
9．小红家买了一个电暖气，她阅读说明书时发现电暖气里的工作物质是油而不是水，好处之一是油的比热容比水的_______，加热时升温_________________选填“快”或“慢”）；电暖气周围的空气温度升高，这是通过________的方式改变内能的．
10．如图甲所示，若角EON为40°，则反射角的大小为_____°；乙图中将光屏沿ON向后弯折，是为了探究反射光线、入射光线和法线是否在_____．
11．明参加校运动会百米赛跑，站在起跑线上静止时所受重力与________是一对平衡力；鞋底上有许多花纹是为了________摩擦；起跑时用力蹬地是利用了力的作用是__________；跑完全程用时13.5 s，他的平均速度是________m/s.(结果保留一位小数)
12．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R0作用是_____．
13．郑小楚同学将一个“220V 1000W”的电热水器接入示数为“0850.5”的电能表所在的电路中，且电路中只有这一个用电器，正常工作5h后，电能表示数将变为“________”，假设电热水器烧水的热效率是84%，正常加热10min后，它可以把质量为________kg、温度为25℃的水加热到100℃；当郑小楚使用该热水器加热水时，他发现水沸腾的温度为99℃，原因是当地的大气压________（选填“高于”或“低于”）标准大气压．[c水＝4.2×103J/（kg•℃）]
14．一束光在空气与玻璃的界面处发生了反射和折射现象，其光路如图所示．则________是入射光线（填字母符号），空气在分界面的_________（填“左侧”或“右侧”）．
三、作图题（共7分）
15．根据小磁针静止时的指向在如图所示中标出通电螺线管的N、S极和电流方向．
16．在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：①闭合电键后，小灯泡才能发光；②电流表只测通过L2的电流。
17．如图所示，物体在光滑的斜面上向下滑，请面出斜面上物体受力的示意图.
四、实验题（本大题共5小题，共20分）
18．如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流．请画出电路图并连接实物图．
19．小柯利用实验室的器材开展了下列实验．根据要求回答问题：
(1)如图甲，将液体压强计的金属盒放入水里，并不断改变金属盒在水中的深度，观察U形玻璃管两边液面的高度差．这样做是想研究_______________________________________．
(2)如图乙，在直导线下方放置一枚小磁针，当导线中有电流通过时，磁针发生偏转，表明通电导线周围存在磁场；如果导线下方不放小磁针，当导线中有电流通过时，则该通电导线周围____________(选填“存在”或“不存在”)磁场．
(3)如图丙，在测量滑动摩擦力的实验中，水平桌面上的物块，受到2N水平向右的拉力F，作匀速直线运动．当拉力F大小变为4N时，物块受到的摩擦力为________N．
20．小明在“测滑轮组机械效率实验中，组装好如图所示的实验装置，并且记下了钩码和弹簧测力计的位置．
（1）小明_____向上拉动弹簧测力计，使钩码升高，并由弹簧测力计读出拉力为0.5N，同时用刻度尺测出钩码提升的高度为0.1m，以上测量准确无误，其它被测物理量和计算的数据如下表：
（2）小明利用表格中的数据计算出机械效率是100%错误的原因是_____．
（3）该滑轮组的机械效率实际为_____．
（4）若本次实验中绳重和摩擦忽略不计，若钩码重增加到4N，该滑轮组的机械效率为_____（保留小数点后一位）．
21．物理兴趣小组在探究“凸透镜成像的规律”实验时，所用的凸透镜的焦距为10cm：
（1）在调整器材高度时，应_____（填“点燃”或“不点燃”）蜡烛。
（2）如图所示是某次实验时观察到的现象，生活中的_____（选填“放大镜”投影仪”或“照相机”）是利用这一原理制成的。保持凸透镜不动，把蜡烛向左移动一段距离，要想在光屏上再次得到清晰的像，应该把光屏向_____（选填“左”或“右”）移动一段距离，像_____（选填“变大”、“变小”或“不变”）。
（3）实验时，光屏上得到了蜡烛清晰的像，一同学不小心在凸透镜上溅了一个小泥点，则光屏上_____（选填”有”或“没有”）小泥点的像或影子，光屏上蜡烛的像受到的影响是_____。
22．如图是温度计的一部分，它指示的温度是_____℃．
五、计算题（本大题共2小题，共13分）
23．某型号的国产航行器外形为圆柱体，长5m，底面积为0.5m1．某次它在水下4000m进行搜索时，该航行器受到海水产生的压强为_____Pa，受到海水的浮力为_____N．（海水密度为1×103kg/m3）
24．如图所示为某品牌四旋翼无人机，该无人机具有一键起降和返航、空中悬停、高清拍摄、GPS定位等功能，下表是该无人的部分参数：
在某次火灾中，该无人机参与火情的勘测，它先以最大速度匀速直线上升，且达到60m高处时，再以最大速度水平匀速直线飞行到达1.6km远处的火场上空。若无人机整个过程四个电动机同时工作，电动机将电能转化为机械能的效率为90%，假设无人机以最大速度匀速直线上升时，受到的阻力大小为10N，通过计算回答下列问题：（g取10N/kg）无人机从起飞到火场上空，这一过程共耗时多少秒？无人机到达火场上空后，悬停观测10分钟，则10分钟内电动机消耗多少电能？无人机以最大速度匀速直线上升60m，这个过程中消耗多少电能？
六、综合能力题（本大题共3小题，共18分）
25．图甲是一个电子拉力计原理图。硬质弹簧右端和金属滑片P固定在一起（P与R1间的摩擦不计）。电压表量程为0～3V，a、b是一根长为6cm的均匀电阻丝，阻值R1＝30Ω，电源电压恒为6V。
要保证电压表能正常工作，电路中R0至少应为_____Ω。当拉环不受拉力时，滑片P处于a端，闭合开关后电压表的示数是_____V。已知该弹簧伸长的长度△L与所受拉力F间的关系如图乙所示，若R0＝45Ω，开关S闭合后，电流表示数为_____A，当电压表指针指在0.8V处，作用在拉环上水平向右的拉力为_____N。将电压表改为拉力器，此拉力器所能测的最大力应为600N；已知该弹簧所能承受的最大拉力为1000N，若使拉力器所能测的最大力增加100N，拉力器分度值不变，可采取的办法是电源电压和电压表量程不变，将电阻丝换成与原来电阻丝材料和横截面积相同、长度一定的电阻丝，同时将电阻R0换成阻值为_____Ω的电阻，使用这根弹簧用上述这种方法设计的分度值不变的拉力器所能测的最大力_____（选填“能”或“不能”）达到1000N。
26．某水果自动筛选装置（如图所示），它能将质量小于一定标准的水果自动剔除．其原理如下：传送带上的水果经过检测点时，使压敏电阻R的阻值发生变化．AB间的电压也随之发生改变．当UAB＜3V时，机械装置启动，将质量不达标的小水果推出传送带，实现自动筛选功能．已知：电源电压为12V，R0=20Ω，压敏电阻R的阻值随压力变化关系如图所示．求：
当检测点上没有水果时，电路中的电流是多大？该装置能够剔除质量小于多少千克的水果？（g取10N/Kg）不同种类的水果筛选的质量标准是不同的．请你提出对电路进行改进的一种方法，使该装置能够方便筛选不同水果．
27．半导体材料有P型半导体和N型半导体两种，除了可以用于各种电子元器件外，还可以用制冷材料．如图是一个半导体制冷单元的原理图，P型半导体和N型半导体的上端和铜片A连接，下端分别与铜片B连接后接到直流电源的两端，此时电路的电路流方向是从N型半导体经铜片A流向P型半导体，铜片A会从空气吸收热量，铜片B会向空气放出热量；反之，改变直流电源的正负极方向，使电流方向从P型半导体经铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量．由于半个制冷单元制冷量小，为了满足实际需要，需要多个制冷单元同时工作．（注：交流电源大小方向随时间变化）
请回答下列问题
（1）如图，若要使一个电冰箱内的温度下降，铜片A置于电冰箱的_____，铜片B置于电冰箱_____（前两空选填“箱内”、“箱外”），这就是半导体冰箱的工作原理，若将图中的电源换成交流电源，此时电冰箱能否正常制冷？
答：_____．
（2）若将图中P型半导体与N型半导体位置互换，其它条件不变，则铜片A上表面空气的温度将_____．
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
A. 回声是声音在传播过程中遇到障碍物被反射回来的现象.如果回声到达人耳比原声晚0.1 s以上，人耳就可以区分回声和原声，此时障碍物到听者的距离为vt，所以回声测距正确；蒸发属于汽化现象，汽化吸热，蒸发会制冷；凸透镜成像是利用了光的折射，故A选项正确；
B.法拉第发现了磁能生电，即电磁感应现象；电流周围存在磁场是奥斯特发现的，沈括最早发现了地理的两极和地磁场的两级并不重合，略有偏差，即磁偏角；故B选项错误；
C.一叶障目是光沿直线传播现象；不要高声喧哗，值得是声音的响度大，不是指音调高；断路会使电路中电流过大；故C选项错误；
D.电流的单位是安培，电压的单位是伏特，电阻的单位欧姆，故D选项错误．
2、D
【解析】
由电路图知道，定值电阻R1、R2 并联，电流表测量干路的电流；开关S闭合一段时间后，电流表示数突然减小，说明某一条支路出现了断路；当电压表接a、b两点时，电压表有示数，说明a到电源的负极与b到电源的正极之间是接通的；当电压表接b、c两点时，电压表无示数，说明c到电源的负极与b到电源的正极之间是断开的，又因为电压表接a、b两点时，电压表有示数，所以ac间导线出现了断路，故选D。
本题考查的是电路的故障分析，需要根据电流的变化、并联电路的特点及电压表的应用判断故障，涉及的知识点较多，但难度不大。
3、D
【解析】
根据题中“如图是女排比赛时的场景，下列分析正确的是”可知，本题是力学综合题，考查用物理知识解释生活现象的能力。根据相互作用力的关系，做功的条件，力和运动的关系以及动能和势能的转化进行分析判断。
【详解】
A．由于物体间力的作用是相互的，则手击打排球的力等于排球对手的作用力。故A错误。
B．在击打排球过程中，运动员对排球施加了力的作用，根据做功的条件知，运动员对排球做了功。故B错误。
C．力不能离开物体而存在，排球离开手后不再受到推力的作用。由于惯性还能继续向上运动，故C错误。
D．排球上升过程中，质量不变，速度减小，所以动能减小。高度增加，重力势能增大，故D正确。
4、D
【解析】
试题分析：听诊器是让病人的心跳声和呼吸声通过橡胶管中的空气来传播的，减少了声音的发散，增大了声音的响度，故选项A错误；注射器抽取药液是利用大气压，在大气压的作用下将药液压入注射器内，故选项B错误；镊子在使用时动力臂小于阻力臂，是费力杠杆，故选项C错误；我们闻到了消毒水的气味，是因为消毒水的分子在做无规则运动，扩散到了空气中，进入我们的鼻子引起嗅觉，故选项D正确．
考点：声音的特性；杠杆的分类；大气压强的存在；扩散现象．
5、D
【解析】
A. 如图a点的深度为2cm，所受的压强是：
，故A正确；
B. b点深度为，所受的压强是：
C. 容器底部所受的液体内部压强为：
，
a点所受的液体内部压强与容器底部所受的液体内部压强之比是：
，故C错误；
D. b点所受的液体内部压强与容器底部所受的液体内部压强之比是：
，故D正确；
故选AD．
关键是正确理解深度，液体压强中的深度指从液面到液体中某点的竖直高度，千万不可从底部往上计算．
6、C
【解析】
S2断开，S1接b时，电路中只有灯泡L1工作；S2断开，S1接a时，两灯泡串联；S2闭合，S1接b时，两只灯泡并联；根据电功率的公式得到两个灯泡的电阻，再利用公式P=I2R比较两只灯泡的实际功率．
【详解】
L1 的电阻，L2 的电阻；
A、S2断开，S1接b，电路中只有灯泡L1工作，L1两端的电压等于电源电压，为3V，小于灯泡L1的额定电压，L1不能正常发光；故A错误；
B、S2断开，S1接a，两只灯泡串联，根据串联电路电压的规律可知两只灯泡两端的电压都小于3V，所以L2实际功率小于3W，故B错误；
C、S2闭合，S1接b时，两只灯泡并联，两个灯泡两端的电压相等，因为R1＞R2，由可得，L2的实际功率更大，所以更亮，故C正确；
D、S2断开，S1接a，两只灯泡串联，因为R1＞R2，根据公式P=I2R可知L1的实际功率更大，所以更亮，故D错误．
故选C．
7、B
【解析】
A.该图为电磁感应现象的实验图，闭合电路的部分导体做切割磁感线运动产生感应电流，故A错误；
B.当通以电流后，放在磁场中的导线运动起来，说明磁场对通电导体有力的作用，故B正确；
C.通电后小磁针的运动可以显示磁场的存在，故能用来研究通电直导线周围的磁场，故C错误．
D.线圈在磁场中做切割磁感线运动，产生感应电流，灯泡发光，是发电机的原理，故D错误．
二、填空题（本大题7小题，共21分）
8、开关 变阻器 用电器 不变 方向
【解析】
（1）电动自行车钥匙插入锁孔并顺时针旋转一下，车子就通电了，所以这车钥匙其实相当于一个开关；电动自行车将右手把向后旋转，车子就能前进，并且向后旋转的角度越大，车速就越快，说明这右手把能改变电路中的电流，这右手把实质相当于一个滑动变阻器；给电动车的电瓶充电时，是将电能转化为化学能，此时电瓶相当于用电器；
（2）根据能量守恒定律可知，在能量的转化和转移过程中，所有的能量总和是不变的；散失到空气中的内能无法自动转化为机械能再用来驱动车子，这是因为能量的转移和转化具有方向性。
9、小 快 热传递
【解析】
根据可知，∵，质量相同的油和水，温度升高相同的度数时油吸收的热量少，即，且Q=W，又∵ W=Pt，电功率一定时，，即温度升高相同的度数，油用的时间短，也就是升温快；
改变内能的方式有做功和热传递两种，电暖气向周围空气散热使空气温度升高属于热传递改变内能．
10、40° 同一平面内
【解析】
由图知：角EON为入射角，根据反射定律的内容可知，反射角等于入射角，所以反射角也为40°；将光屏沿ON向后弯折，观察纸板F上是否有反射光线，是为了探究反射光线、入射光线和法线是否在同一平面内．．
11、支持力 增大 相互的 7.4
【解析】
小明站在起跑线上静止时处于平衡状态，受到的重力和支持力是一对平衡力，二力大小相等；鞋底上有许多花纹，是在压力一定时，通过增大接触面的粗糙程度来增大摩擦的；起跑时用力蹬地的同时，地对小明也有力的作用，这是利用了力的作用是相互的；他的平均速度v==≈7.4m/s．
12、变小 变小 保护电路
【解析】
（1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压；
由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小；
由串联电路分压的特点可知，气敏电阻两端电压变小，即电压表的示数变小；
（2）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电阻R0作用是保护电路．
13、0855.51.6低于
【解析】
（1）由可得，电热水器正常工作5h消耗的电能：W=Pt=1kW×5h=5kW•h．
原来电能表的示数是0850.5kW•h，现在电能表的示数为：0850.5kW•h+5kW•h=0855.5kW•h．
（2）电热水器正常加热10min后消耗的电能：
W′=Pt=1000W×10×60s=6×105J；
由可得水吸收的热量：
Q吸=W′η=6×105J×84%=5.04×105J；
根据Q吸=cm（t-t0）可得水的质量：；
（3）在标准大气压下，水的沸点是100℃，而他发现水沸腾的温度为99℃低于100℃，说明当地的大气压低于标准大气压．
故答案为0855.5；1.6；低于．
14、BO 右侧
【解析】
仔细分析题图，先分析哪是界面，BO、EO、GO不可能是界面，只有AD和CF是界面．假设界面是AD，那么CF就是法线，利用光的反射定律，入射光线、反射光线必在同一种介质内，并且折射光线和入射光线分居在法线的两侧，EO应是入射光线，OG是反射光线，OB是折射光线，反射角（∠FOG）和入射角（∠FOE）不相等，不符合光的反射定律．假设不成立．因此只有CF是界面，AD是法线．根据反射和折射的特点可知，反射发生在同种介质中，BO是入射光线，OG是反射光线，OE是折射光线．由图可知，折射角∠DOE大于入射角∠AOB，故界面CF的左侧为玻璃，右侧为空气．
三、作图题（共7分）
15、
【解析】
分析：由小磁针静止时的指向和磁极间的相互作用可知螺线管的磁极，由右手螺旋定则可知电流的方向及电源的正负极．
解答：小磁针静止时N极向左，则由同名磁极间相互排斥、异名磁极间相互吸引可知螺线管左侧为N极，右侧为S极；由右手螺旋定则可知电流由右侧流入螺线管，即电源右侧为正极；
【点睛】本题也可小磁针N极指向得出磁感线的方向，则由磁感线的特点可得出螺线管的磁极方向．
16、
【解析】
根据题意两只灯泡的连接方式为并联，电流表只测量通过灯L2的电流，故电流表与L2串联，应将灯泡L1左侧的接线柱与电流表的“—”接线柱相连接(或与开关左侧接线柱相连)，如图所示：
17、见解析所示
【解析】
斜面上的物体受重力G、支持力F、摩擦力f，重力从重心竖直向下，支持力从重心垂直斜面斜向上，摩擦力平行斜面向上，如图：
四、实验题（本大题共5小题，共20分）
18、
【解析】
（1）L2 与滑动变阻器串联后与L2 并联，电压表并联在L1 两端，开关、电流表位于干路上，如图所示：
（2）按先串后并的原则：从电源的正极开始，先将电源、开关、电流表、滑动变阻器按一上一下的原则与灯泡L2 串联，再将L1 与滑动变阻器和灯泡L2 并联，电压表并联在L1 两端，如图所示：
19、 (1)水的内部压强与深度的关系 (2)存在 (3) 2
【解析】
试题分析：（1）将液体压强计的金属盒放入水里，并不断改变金属盒在水中的深度，是控制液体的密度相同，改变液体的密度，是探究液体的压强与深度的关系；
（2）通电导线周围存在磁场，与放还是不放小磁针无关；
（3）物块作匀速直线运动，处于平衡状态，拉力和摩擦力是一对平衡力，大小相等即F=f=2N，当拉力F大小变为4N时，物体的压力不变，接触面的粗糙程度不变，摩擦力不变，仍为2N．
【考点定位】液体压强的影响因素、电流的磁效应、影响摩擦力的因素
20、匀速竖直 弹簧测力计提升的高度错了，应为0.5m 80% 88.9%
【解析】
（1）测量滑轮组的实验中应该竖直匀速拉动弹簧测力计；
（2）动滑轮被5根绳子承担，拉力移动的距离就是物体和动滑轮移动距离的5倍，因此弹簧测力计提升的高度错了，应为0.5m；
（3）滑轮组的机械效率： ；
（4）若本次实验中绳重和摩擦忽略不计，绳子自由端的拉力： 则动滑轮的重为：G动＝nF﹣G＝5×0.5N﹣2N＝0.5N；若钩码重增加到4N，此时作用在绳子自由端的拉力：，此时该滑轮组的机械效率为：.
21、点燃 照相机 左 变小 没有 变暗
【解析】
（1）根据凸透镜成像规律中实验的要求，必须让三者中心放在同一高度上，使其成像在光屏的中心；只有先将蜡烛点燃，才可以确定烛焰的中心，所以点燃蜡烛应在调整高度之前；
（2）由图可知，此时物距大于像距，即物距大于二倍焦距，根据凸透镜成像的规律可知，此时物体成倒立的、缩小的实像。生活中的照相机就是利用凸透镜的这种成像情况制成的。根据凸透镜成像时，物近像远像变大可知，将蜡烛向左移动时，物距增大，则像距减小，要将光屏向左靠近透镜方向移动，才能在光屏上再次得到清晰的像，像变小；
（3）凸透镜成实像时，所有透过透镜的光会聚到光屏上成像，凸透镜上溅了一个小泥点，整个物体发出的光虽有一小部分被挡住，但总会有一部分光通过凸透镜而会聚成像，因此，像与原来相同，大小不变；由于透镜的一小部分被遮住，因此折射出的光线与原来相比减少了，像将完好，但亮度会变暗，所以不会出现泥点的影子。
22、﹣1．
【解析】
由图知：温度计的分度值是1℃，温度计液柱的液面在零刻度以下，因此该温度计的示数是-1℃．
五、计算题（本大题共2小题，共13分）
23、4×107 1.5×104
【解析】
根据p＝ρgh得，航行器受到海水产生的压强： ；航行器排开海水的体积：V排＝V物＝Sh＝0.5m1×5m＝1.5m3，由阿基米德原理可得，航行器受到的浮力为：
.
24、（1）110s（2）1.2×105J（3）2000J
【解析】
（1）利用s=vt求出匀速上升需要时间、水平匀速直线飞行时间，进而求出起飞到到达火场需要时间；
（2）求出悬停时电动机总功率（4个电动机），利用W=Pt求悬停时消耗电能；
（3）无人机上升过程的升力等于重力加上阻力，利用W=Fs求升力做的有用功，利用效率的公式求消耗的电能。
【详解】
（1）匀速上升需要的时间：，
水平匀速直线飞行的时间：，
无人机从起飞到火场上空，这一过程共耗时：t=t1+t2=10s+100s=110s；
（2）悬停时电动机总功率：P=50W×4=200W，
悬停时消耗电能：W=Pt=200W×10×60s=1.2×105J；
（3）无人机匀速上升过程的升力：F=G+f=mg+f=2kg×10N/kg+10N=30N，
做的有用功：W有用=Fh=30N×60m=1800J，
消耗的电能：。
六、综合能力题（本大题共3小题，共18分）
25、30Ω 0 0.08 200 40 不能
【解析】
（1）由于电压表量程为0～3V，要保证电压表能正常工作，则电压表示数为3V时，
电路电流：I＝=＝0.1A，
根据串联电路的特点和欧姆定律可得此时电阻R0的阻值：
R0＝==＝30Ω；
（2）由图示可知，滑片在a端时，电压表所测电压为零，电压表示数为0V。
（3）若R0＝45Ω，开关S闭合后，根据串联电路的特点和欧姆定律可得电路电流：
I′＝＝＝0.08A；
当电压表指针指在0.8V处，根据I＝可得与电压表并联电阻的阻值：
RaP＝=＝10Ω，
则弹簧的伸长量：△L＝×10Ω＝2cm，
由图乙所示图象可知，此时拉力为：200N；
（4）将电压表改为拉力器，由于当电压表指针指在0.8V处，拉力为200N；则拉力器分度值为电压表示数增大0.1V，则拉力增大25N；
此拉力器所能测的最大力应为600N；若使拉力器所能测的最大力增加100N，即所能测的最大力应为700N；
由图乙所示图象可知，此时拉力增大100N时，弹簧的伸长量就增加1cm；
所以，当拉力为700N时，弹簧的伸长量△L＝7cm；
由于电阻丝换成与原来电阻丝材料和横截面积相同、长度一定的电阻丝，则电阻丝每1cm的电阻为5Ω；
所以，当拉力为700N时电阻丝连入电路的电阻值为：
R1″＝7cm＝35Ω；
根据拉力器分度值为电压表示数增大0.1V拉力增大25N可知：当拉力为700N时，电压表示数为U″＝2.8V；
所以电路中的电流I″＝=＝0.08A；
根据串联电路的特点和欧姆定律可知：
R0的值R0″＝==＝40Ω。
由于电压表量程为0～3V，所以电压表示数最大为U最大＝3V；
根据拉力器分度值为电压表示数增大0.1V拉力增大25N可知：电压表示数最大时拉力为750N，
所以不能达到1000N。
26、（1）0.1A；（2）0.1kg；（3）将定值电阻R0换成滑动变阻器
【解析】
（1）当检测点上没有水果时，R测=100Ω，电路中的电流是：
=0.1A；
（2）当装置刚好起动时，UAB=3V，此时电路中的电流为：
，
由欧姆定律得电阻R的阻值为：
，
由图像可知：当电阻
R=60Ω时，F=1N，
此时通过的物体的质量应为：
；
（3）如果将定值电阻R0换成滑动变阻器，则对于挑选效果会更加方便．
27、（1）箱内；箱外； 不能；（2）上升
【解析】
（1）要解答此题需掌握半导体二极管的特点单向通电性，加以运用．通电后有一面是吸热（制冷），一面是散热（将吸的热量散掉）．由于交流电源电压较大，且电流方向不断变化，不能直接使用．
（2）将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，铜片B会从空气吸收热量；
【详解】
(1)由短文提供的信息可知，①电路的电路流方向是从N型半导体铜片A流向P型半导体，铜片A会从空气吸收热量，应置于冰箱的箱内，从冰箱内吸收热量，使电冰箱箱内的温度下降；铜片B会向空气放出热量，应置于冰箱的箱外；②铜片B会向空气放出热量，应置于冰箱箱外，把从箱内吸收的热量散发掉，达到制冷的目的；③交流电源的电流方向是变化的，这样吸热和放热的状态就会不断改变，不能使吸热的部分恒定保持吸热状态，不能使放热的地方恒定保持放热状态．
(2)①将图中P型半导体与N型半导体位置互换，这时电流方向从P型半导体铜片A流向N型半导体，这时铜片A会向空气释放热量，使得铜片A上表面空气的温度上升.
钩码重（N）
弹簧测力计提升的高度（m）
有用功（J）
总功（J）
机械效率
2
0.4
0.2
0.2
100%
整机质量
2kg
电池额定电压
15V
最大上升速度
6m/s
电动机工作电压
12V
最大下降速度
2m/s
悬停时每个电动机功率
50W
最大水平速度
16m/s
电动机数量
4
