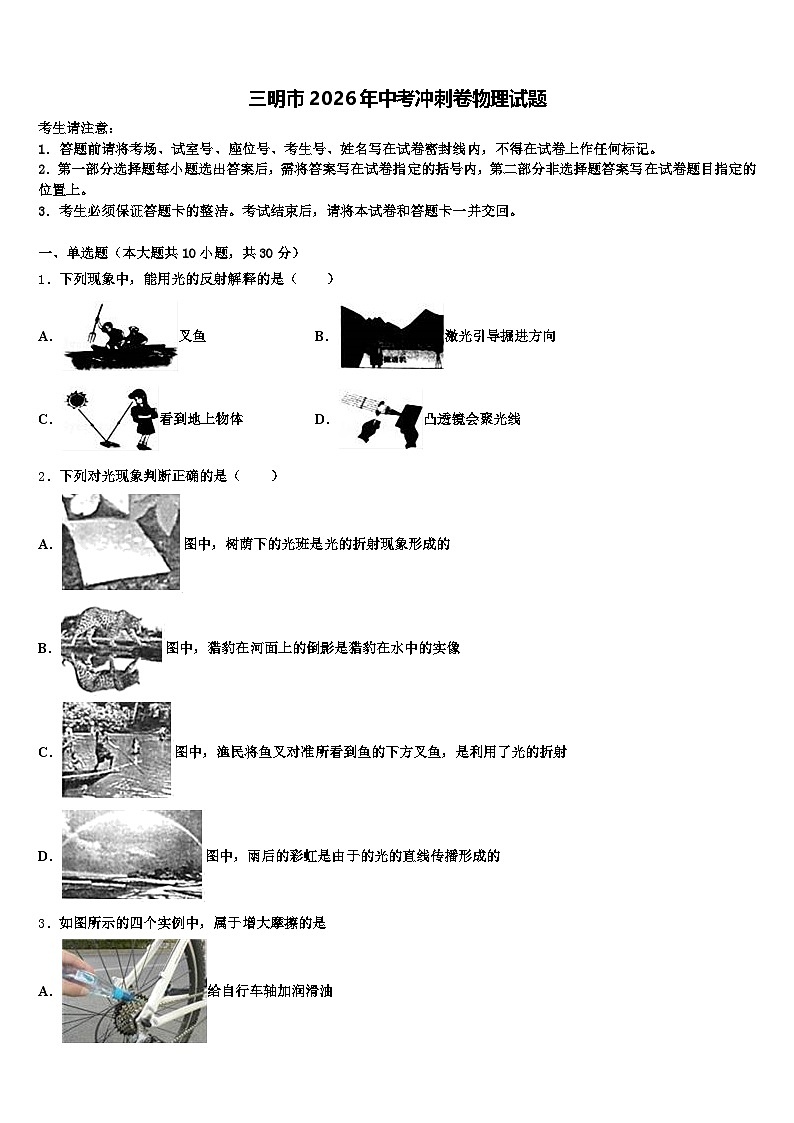

三明市2026年中考冲刺卷物理试题（含答案解析）

这是一份三明市2026年中考冲刺卷物理试题（含答案解析），共17页。试卷主要包含了考生必须保证答题卡的整洁，下列物理知识中正确的是，能量的转换是自然界普遍的现象等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列现象中，能用光的反射解释的是（ ）
A．叉鱼B．激光引导掘进方向
C．看到地上物体D．凸透镜会聚光线
2．下列对光现象判断正确的是（ ）
A．图中，树荫下的光班是光的折射现象形成的
B．图中，猎豹在河面上的倒影是猎豹在水中的实像
C．图中，渔民将鱼叉对准所看到鱼的下方叉鱼，是利用了光的折射
D．图中，雨后的彩虹是由于的光的直线传播形成的
3．如图所示的四个实例中，属于增大摩擦的是
A．给自行车轴加润滑油

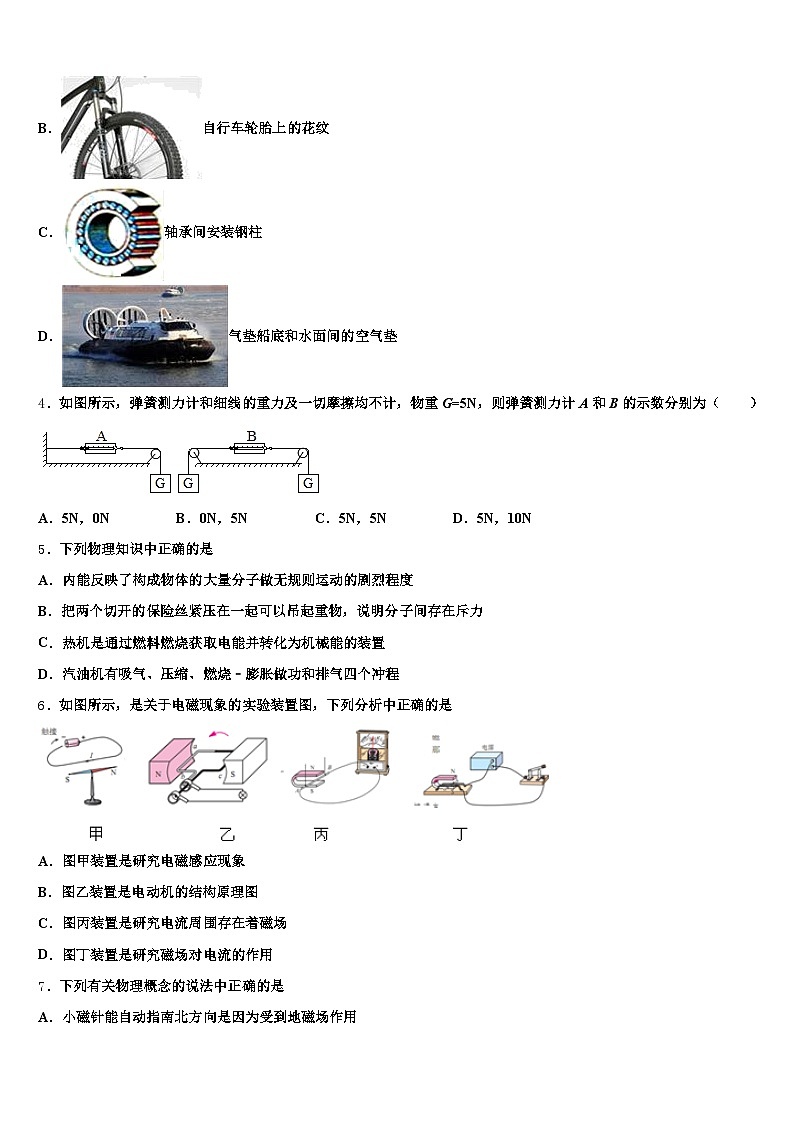

B．自行车轮胎上的花纹
C．轴承间安装钢柱
D．气垫船底和水面间的空气垫
4．如图所示，弹簧测力计和细线的重力及一切摩擦均不计，物重G=5N，则弹簧测力计A和B的示数分别为（ ）
A．5N，0NB．0N，5NC．5N，5ND．5N，10N
5．下列物理知识中正确的是
A．内能反映了构成物体的大量分子做无规则运动的剧烈程度
B．把两个切开的保险丝紧压在一起可以吊起重物，说明分子间存在斥力
C．热机是通过燃料燃烧获取电能并转化为机械能的装置
D．汽油机有吸气、压缩、燃烧﹣膨胀做功和排气四个冲程
6．如图所示，是关于电磁现象的实验装置图，下列分析中正确的是
A．图甲装置是研究电磁感应现象
B．图乙装置是电动机的结构原理图
C．图丙装置是研究电流周围存在着磁场
D．图丁装置是研究磁场对电流的作用
7．下列有关物理概念的说法中正确的是
A．小磁针能自动指南北方向是因为受到地磁场作用

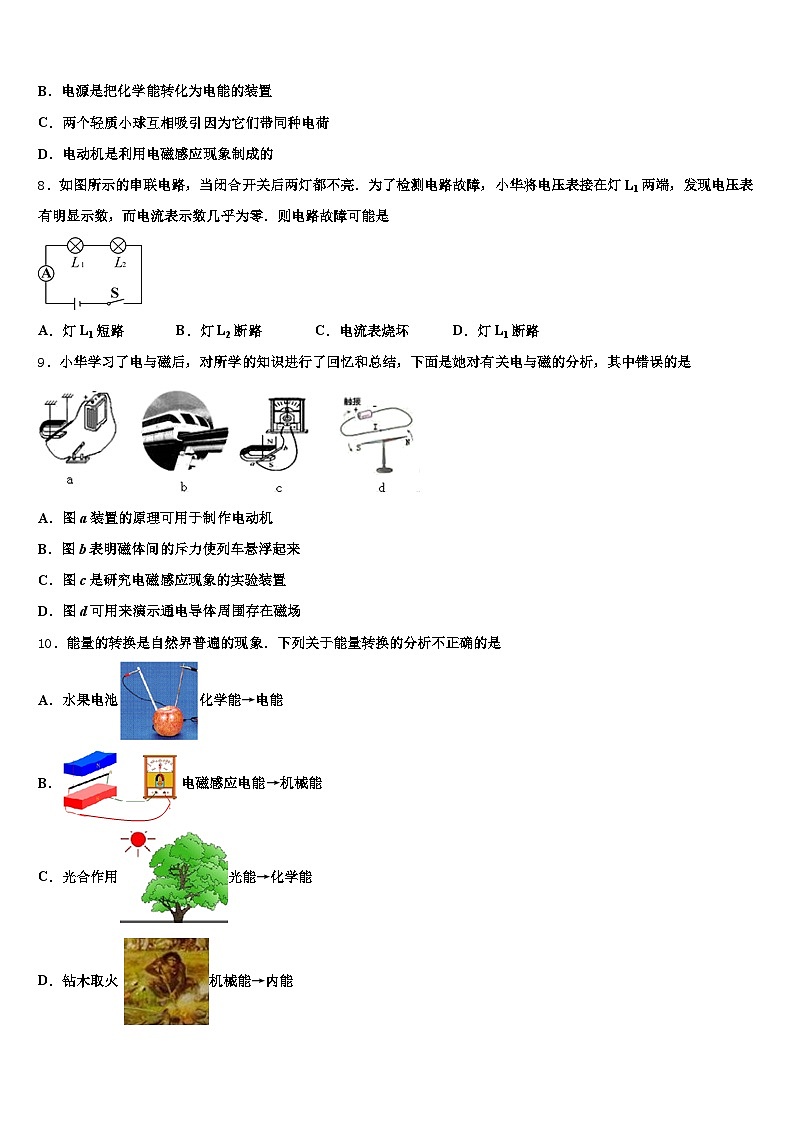

B．电源是把化学能转化为电能的装置
C．两个轻质小球互相吸引因为它们带同种电荷
D．电动机是利用电磁感应现象制成的
8．如图所示的串联电路，当闭合开关后两灯都不亮．为了检测电路故障，小华将电压表接在灯L1两端，发现电压表有明显示数，而电流表示数几乎为零．则电路故障可能是
A．灯L1短路B．灯L2断路C．电流表烧坏D．灯L1断路
9．小华学习了电与磁后，对所学的知识进行了回忆和总结，下面是她对有关电与磁的分析，其中错误的是
A．图a装置的原理可用于制作电动机
B．图b表明磁体间的斥力使列车悬浮起来
C．图c是研究电磁感应现象的实验装置
D．图d可用来演示通电导体周围存在磁场
10．能量的转换是自然界普遍的现象．下列关于能量转换的分析不正确的是
A．水果电池化学能→电能
B．电磁感应电能→机械能
C．光合作用光能→化学能
D．钻木取火机械能→内能
二、多选题（本大题共3小题，共12分）
11．如图所示，在测量摩擦力的实验中，用弹簧测力计拉一木块沿水平方向做匀速直线运动，下列选项中属于平衡力的是（ ）
A．木块受到的重力与木块受的支持力B．地面受的摩擦力与木块受的摩擦力
C．木块受的拉力与木块受的摩擦力D．木块受的重力与木块对地面的压力
12．如图所示电路，电源电压为U，小灯泡标有“”（已知）。实验操作正确并保证电路元件安全，则在闭合开关S后，移动滑片P的过程中，电流表的最小示数为I，电流表的示数最大变化了，电压表的示数最大变化了。设灯丝电阻不随温度而改变，下列说法正确的是（ ）
A．小灯泡电阻为
B．滑动变阻器的最大阻值为
C．电压表的示数最小值可表示为
D．电压表的最大示数和最小示数的比值
13．“舌尖上的中国”第三季展示了“石锅”做的美味。在云南怒江流域的怒族中就有一种“石锅”，它是一种平面加热工具，如图所示，在中国至少有四、五千年以上的历史了，它火烧不坏，水浇不裂。由它做的古老食品“石板粑粑”，香甜适口，风味独具。下列说法正确的是
A．“石锅”耐高温是因为石头的熔点低
B．“石锅”是通过热传递来加热食物的
C．“石锅”在不使用时没有内能
D．“石锅”做的食物香味飘飘说明分子在运动
三、填空题（本大题共5小题，共10分）
14．小明用图示滑轮组在5s内将重为300N的重物匀速提高了2m，所用拉力为200N，该过程中拉力做的有用功为_____J，该滑轮组的机械效率为_____。若其他条件不变，将重物匀速提升5m，该滑轮组的效率将_____。小华同学根据公式F＝（G物+G动）算出此滑轮组中动滑轮重力为100N，实际的动滑轮重力_____（选填“＞”、“＝”或“＜”）100N。
15．如图所示，现在很多车主都在车上安装了行车记录仪，便于及时用摄像头将行车过程中发生的事情记录下来，拍摄时路上的行人和车辆与镜头的距离满足的条件是_______；在夜间为了拍出依旧清楚的画面，可以利用摄像头周边的多点______(选填“红外线”或“紫外线”)进行补光．
16．有两只灯泡A灯标有“12V，6W”B灯标有“12V，12W”，若将A、B并联接在12V电源两端则A、B中的电流大小之比是_____，一分钟内电路消耗的总电能为_____J，若将A、B串联接在某电路使A灯恰好正常发光，则此时B灯的电压_____V。
17．如图是小明正在使用测电笔辨别正常家庭电路中三孔插座的火线与零线，此时测电笔氖管_____（发光/不发光）。为了防止漏电，避免对人体造成伤害，应该将______孔接地。
18．弹簧测力计下挂一长方体物体，将物体从盛有适量水的烧杯上方离水面某一高度处缓缓下降，然后将其逐渐浸入水中如图（甲）；图（乙）是弹簧测力计示数F与物体下降高度h变化关系的图象。物体受到的最大浮力是_____物体的密度是_____。
四、计算题（本大题共3小题，共29分）
19．如图所示的电路中，电源电压为3V，R为阻值未知的定值电阻，小灯泡L的规格为“6V 3W”，若小灯泡的阻值不随温度变化，闭合开关S后，电流表的示数为0.55A．求：
（1）小灯泡的电阻；
（2）小灯泡的实际功率；
（3）定值电阻R的阻值．
20．如图所示，电源电压恒为12V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“30Ω，1A”小灯泡标有“字样，通过它的电流与两端电压的关系图象如图所示，
当灯泡两端电压为1.5V时，求小灯泡的电阻；为保证电路安全，求滑动变阻器的范围；若滑动变阻器的规格为“10Ω1A”，为能将小灯泡调节至正常发光，可采用在电路中串联一定值电阻R0的方法，求R0的阻值应满足的条件．
21．如图所示，电源电压保持22V不变，电阻R2=52，只闭合开关S3，将滑动变阻器滑片P移到中点时．电流表示数为2．2A，小灯泡L的实际功率为2．8W；电流表的量程为2～2．6A，电压表的量程为2～3V．(不考虑温度对灯丝电阻的影响)求：
当开关S2、S2、S3都闭合时，通过R2的电流是多少?小灯泡的电阻是多少?只闭合开关S3，滑片P在中点时，电压表的示数是多少?在保证电路安全的条件下，电路消耗的最小功率是多少?
五、作图题（本大题共2小题，共4分）
22．请将带开关的螺丝口灯泡和三孔插座正确接入图所示的电路中．
23．如图所示，质地均匀的质量为500克圆柱形细木棒放在地面上，另一端与支点O连接，在图中画出木棒所受重力的示意图、重力的力臂．
（________）
六、实验探究题（本大题共3小题，共15分）
24．如图所示，是小明同学探究“平面镜成像特点”的实验情景：
小明在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于___．玻璃板应选___( 填“无色的”或“茶色的” )成像效果更好．在玻璃板前放一支点燃的蜡烛A，可以看到玻璃板后面出现蜡烛的像，小明拿另一支大小相同的_____(填“点燃”或“未点燃” )的蜡烛B在玻璃板后面移动，直到它跟蜡烛_____完全重合，由此可以得出的结论是：___．若在实验中无论怎样移动蜡烛B，也无法与蜡烛A的像完全重合，原因可能是：____．移去蜡烛B，并在其所在位置上放一光屏，则光屏___ ( 填“能”或“不能” )承接到蜡烛A的像．此实验应在___(填“较暗”或“较亮” )环境进行．实验中，若看到点燃的蜡烛通过玻璃板成了两个像，其中距离观察者较远的像较_____ (选填“亮”或“暗” )．
25．小明用如图甲所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。实验中，必须取________（选填“体积”或“质量”）相等的A、B两种液体。根据实验测得的数据描绘出A、B两种液体的温度随加热时间变化的图象如图乙所示，分析图乙可知__________（选填“A”或“B”）的吸热能力更强。若加热过程中无热量损失，已知A的比热容为2.4×103J/（kg•℃），则B的比热容为__________J/（kg•℃）。
26．小明用表面粗糙程度均相同的木块、弹簧测力计、钩码等器材做探究“滑动摩擦力大小和哪些因素有关”的实验．
（1）小明刚开始拉木块时，他的水平拉力逐渐增大，但木块仍静止，此过程中木块所受的摩擦力_____（选填“变大”“变小”或“不变”）．
（2）小明进行甲、乙两次实验所验证的猜想是滑动摩擦力大小与_____有关；通过甲、丙两次实验得出的结论是：_____．
（3）完成上述实验后，小明将一张白纸贴在磁性黑板的表面，如图丁所示，将三个表面粗糙程度相同但重力不同的物体a、b、c（Ga＜Gb＜Gc）竖直悬挂在弹簧测力计下，并使三个物体对白纸的压力相同，当从静止开始竖直向下拉动白纸时，三个弹簧测力计的示数变化量分别为Fa、Fb、Fc，则_____
A．Fa＝Fb＝Fc
B．Fa＜Fb＜Fc
C．Fa＞Fb＞Fc
D．Fa＝Fb＜Fc
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
A、鱼在水中，而人在船上，则来自鱼的光线需要从水中射向空气中进入人眼，此时光线就会发生折射，折射光线进入人眼，人看到的是鱼的虚像，由于虚像的位置比鱼的位置要高，所以我们要瞄准看到的鱼的下方去叉；与题意不符；
B、由图可知，激光引导掘进方向是利用了光的直线传播，由于光是沿直线传播的，所以光引导的掘进方向也是直的；与题意不符；
C、看到地上物体是由于光的反射，反射光线进入眼睛．符合题意；
D、凸透镜会聚光线是由于光的折射．与题意不符；
2、C
【解析】
A、树荫下圆形的光斑是由光的直线传播形成的太阳的实像，故A错误；
B、猎豹在河面上的倒影，属于平面镜成像，是由于光的反射形成的虚像，故B错误；
C、水中鱼反射出的光，在水面处发生了折射，折射光线向远离法线的方向偏折，我们看到的是变高的鱼的虚像，有经验的渔民叉鱼时，只有瞄准鱼的下方才能把鱼叉到，故C正确；
D、雨过天晴时，常在天空出现彩虹，这是太阳光通过悬浮在空气中细小的水珠折射而成的，白光经水珠折射以后，分成各种彩色光，这种现象叫做光的色散现象，所以说雨后的天空出现彩虹是由光的色散形成的，故D错误。
3、B
【解析】
A、给自行车轴加润滑油使接触面更光滑一些，以减小摩擦力，不合题意；
B、自行车轮胎上的花纹，这是在压力一定时，通过增大接触面的粗糙程度来增大摩擦力，符合题意；
C、轴承间安装钢柱是将滑动摩擦变成了滚动摩擦，从而减小了摩擦力，不合题意；
D、气垫船利用气体将船和水面分离，是使接触面脱离，减小船和水之间的摩擦力。不合题意。
4、C
【解析】
因为物重G=5N，所以A弹簧测力计受到向右5N的拉力，静止，向左受的拉力也是5N，示数也为5N. 同理，B测力计两端受的力都是5N，示数也为5N.
故选C.
5、D
【解析】
A．温度反映了构成物体的大量分子做无规则运动的剧烈程度，内能是所有分子热运动的动能和分子势能的总和，故A错误；
B．把两个切开的保险丝紧压在一起可以吊起重物，说明分子间存在引力，故B错误；
C．热机是通过燃料燃烧将化学能转化为内能，再通过做功将内能转化为机械能的装置，故C错误；
D．汽油机是内燃机的一种，四冲程汽油机在工作过程中有吸气、压缩、燃烧﹣膨胀做功和排气四个冲程，故D正确．
6、D
【解析】
A、是奥斯特实验，说明通电导线周围存在磁场．选项错误；
B、图中无电池，是发动机原理图，选项错误；
C、图中没有电池，是电磁感应现象实验，选项错误；
D、图中有电源，这是磁场对电流的作用实验，结论是通电导体在磁场中受力，选项正确．
故选D．
7、A
【解析】
A、地球周围存在磁场，磁极间有相互作用力,故磁针能指南北，是因为受到地磁场的作用,故A正确；
B、太阳能电池就是把太阳能转化为电能,也有的电源是把机械能转化为电能,所以电源是把其他形式的能转化为电能,故B错误；
C、两个轻质小球互相吸引，则它们可能带异种电荷，也可能一个带电，另一个不带电,故C错误；
D、电动机是利用通电导体在磁场中受到力的作用原理工作的，发电机是利用电磁感应原理工作的,故D错误。
8、D
【解析】
如果灯L1短路，则电压表无示数，与题意不符，故A错；如果灯L2断路则两个仪均无示数，与题意不符，故B错；如果电流表烧坏，则电路为断路状态，电压表也无示数，与题意不符，故C错；如果．灯L1断路，则完全符题目中出现的现象，故D正确；应选D．
9、B
【解析】
A、当闭合开关后，导体运动，说明通电导体在磁场中受力的作用，图a可用于制作电动机；正确；
B、b图为磁悬浮列车，世界上磁悬浮列车有两种悬浮形式，图b中是利用异名磁极相互吸引工作的；错误；
C、当导体运动时，电流表的指针会发生偏转，即会产生感应电流，故图c是研究电磁感应现象的实验装置；正确；
D、此实验是奥斯特实验，故图d说明了电流的周围存在磁场．正确．
10、B
【解析】
试题分析：判断能量的转化，我们主要看它要消耗什么能量，得到什么能量，总是消耗的能量转化为得到的能量．
解：A、水果电池通过化学反应得到了电能，故将化学能转化为了电能，说法正确；
B、电磁感应，闭合电路中的部分导体切割磁感线运动，得到了电流，故将机械能转化为电能，选项说法错误；
C、光合作用，在光照的条件下，发生了化学反应，因此将光能转化为了化学能，说法正确；
D、钻木取火，克服摩擦做功得到了内能，故将机械能转化为内能，说法正确．
故选B．
点评：能量转化的过程都是有规律可循的，在平常的学习中要注意总结归纳是解决这一类问题的关键，例如燃料燃烧都是将化学能转化为内能，该类题目比较简单，要掌握做题的思路与方法．
二、多选题（本大题共3小题，共12分）
11、AC
【解析】
试题分析：一对平衡力要同时满足四个条件，即：作用在同一物体上，在一条直线上，大小相等，方向相反；木块受的重力与木块受的支持力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故A正确；地面受的摩擦力与木块受的摩擦力，作用在不同的物体上，不是一对平衡力，故B错误；木块受的拉力与木块受的摩擦力，作用在同一物体上，在一条直线上，大小相等，方向相反，是一对平衡力，故C正确；木块受的重力与木块对地面的压力，作用在不同的物体上，不是一对平衡力，故D错误，故选AC．
考点：平衡力的辨别
12、CD
【解析】
A．小灯泡标有“”，所以小灯泡的电阻，故A错误。
B．根据串联电路的电压等于各部分电压之和，电压表的示数最大变化了，则灯泡两端的电压也变化了，电流化了，灯丝电阻不随温度而改变，则，滑动变阻器的最大阻值为，故B错误。
C．电压表测灯泡两端的电压，电路中最小电流为I，所以电压表的示数最小值，故C正确。
D．由题意可知，电压表V2测滑动变阻器两端的电压，电压表的最小示数 ，电压表的最大示数，则电压表的最大示数和最小示数的比值，故D正确。
13、BD
【解析】
【解答】解：A、“石锅”耐高温是因为石头的熔点高，故A错误；B、“石锅”是通过热传递来加热食物的，故B正确；C、“石锅”在不使用时也有内能，故C错误；D、“石锅”做的食物香味扩散到空气中，说明分子在不停做无规则运动，故D正确。故选：BD。
【分析】耐高温的物质熔点高。改变物体内能的两种方式：做功和热传递。一切物体在如何情况下都有内能。一切物质的分子都在不停地做无规则的运动。
三、填空题（本大题共5小题，共10分）
14、600 75% 不变 ＜
【解析】
由图知道，承担物重的绳子的股数是：n＝2，所以，拉力端移动的距离是：s＝2h＝2×2m＝4m，有用功是：W有用＝Gh＝300N×2m＝600J，拉力做的总功是：W总＝Fs＝200N×4m＝800J，
故滑轮组的机械效率是：η＝×100%＝×100%＝75%；由η＝
知道，滑轮组的机械效率与提升高度无关，所以，若其他条件不变，重物匀速提升高度5m，则该滑轮组的机械效率不变；
在不计摩擦和绳重的情况下，可由F＝（G物+G动）求出动滑轮的重力；事实上，摩擦和绳重是存在的，一部分拉力要克服摩擦和绳重，则实际用于提升物体和动滑轮的拉力较小，由F＝（G物+G动）知道，实际的动滑轮重力小于100N。
15、u＞2f（物距大于二倍焦距） 红外线
【解析】
摄像机的镜头与照相机的镜头类似，应用的凸透镜成实像时u＞2f，成倒立缩小的实像；红外线灯发出红外线照射物体，红外线发生漫反射，被监控摄像头接收，形成视频图像．
16、1：2 1080 6
【解析】
将A、B并联接在12V电源两端时，因并联电路中各支路两端的电压相等，且额定电压下灯泡的实际功率和额定功率相等，所以，由P=UI可得，通过两灯泡的电流为：IA==0.5A，IB==1A，则IA：IB=0.5A：1A=1：2，因电路中的总功率等于各用电器功率之和，所以，电路的总功率：P=PA+PB=6W+12W=18W，一分钟内电路消耗的总电能：W=Pt=18W×60s＝1080J；
B灯泡的电阻：RB==12Ω，将A、B串联接在某电路使A灯恰好正常发光，通过A灯的电流为0.5A，因串联电路中各处的电流相等，通过B灯的电流为0.5A，此时B灯的电压：UB′=IB′RB=0.5A×12Ω＝6V。
17、发光 C
【解析】
图中右孔应为火线。测电笔使用时手必须接触笔尾金属体，图中使用方法正确，此时测电笔氖管发光；家庭插座遵循左零右火上地的接线原则，所以C孔接地线，为了防止外壳漏电。
18、6N 1.5×103kg/m3
【解析】
物体在浸入水中之前，受到重力和拉力的作用，并且这两个力是一对平衡力，由图像知，；当物体完全浸没时，拉力F＝3N，则完全浸没时的浮力为，此时物体完全浸没，所以浮力最大；由得，物体的体积：；物体的质量；物体的密度：。
四、计算题（本大题共3小题，共29分）
19、（1）12 Ω；（2）0.75 W；（3）10 Ω
【解析】
（1）由P=可得，小灯泡的电阻
RL==12Ω
（2）由电路图可知，灯泡L与电阻R并联，电流表测干路电流．因并联电路中各支路两端的电压相等，所以，通过灯泡的电流
IL==0.25A
灯泡的实际功率
PL′=UIL=3V×0.25A=0.75W
（3）因并联电路中干路电流等于各支路电流之和，所以，通过R的电流
IR=I﹣IL=0.55A﹣0.25A=0.3A
定值电阻R的阻值
R==10Ω
答：（1）小灯泡的电阻为12Ω；
（2）小灯泡的实际功率为0.75W；
（3）定值电阻R的阻值为10Ω。
20、（1）3.75Ω（2）19-30Ω（3）9-29Ω
【解析】
(1)由图2知，当灯泡两端电压为1.5V时,通过小灯泡的电流为0.4A,则小灯泡的电阻为：
R===3.75Ω；
（2）由图1知，小灯泡和滑动变阻器串联，电压表测小灯泡两端的电压，电流表测电路中的电流，电流表的量程为0~0.6A, 滑动变阻器的规格为“30Ω,1A”，小灯泡标有2.5V,1.25W, 小灯泡的额定电流为：IL额===0.5A,
为保证电路安全,电路中的最大电流为0.5A, 此时滑动变阻器两端的电压为:
U滑=UUL=12V2.5V=9.5V,
此时滑动变阻器连入电路中电阻最小：
R滑最小===19Ω,
为保证电路安全, 滑动变阻器的范围19-30Ω，
(3) 若滑动变阻器的规格为“10Ω 1A”,为能将小灯泡调节至正常发光, 在电路中串联一定值电阻R0,则R0的阻值为：
R最小=R滑最小10Ω=19Ω10Ω=9Ω，
R最大= R滑最小10Ω=19Ω10Ω=29Ω，
所以R0的阻值应满足的条件为：9-29Ω.
21、（2）2.24A；（2）45Ω； 3V；（3）22.8W．
【解析】
（2）首先弄明白开关S2、S2、S3都闭合时，电路结构，再根据欧姆定律计算通过R2的电流；
（2）只闭合S3时，灯泡和滑动变阻器串联，知道电流值和小灯泡的实际功率，根据P=I2R求出灯泡的电阻；
根据欧姆定律求出灯泡两端的电压，根据串联分压求出滑动变阻器两端的电压，即为电压表示数；
（3）电源电压不变，电路中的总电阻最大时，电路中的电流最小，电路消耗的功率最小；
为了保证电路安全，电压表示数不能超过3V，据此求出R2两端的电压，进而求出最小电流，根据P=UI求出最小功率．
【详解】
（2）开关S2、S2、S3都闭合时，滑动变阻器被短路，R2和L并联，
通过R2的电流：I2===2.24A；
（2）只闭合S3时，滑动变阻器滑片P移到中点时，灯泡和滑动变阻器串联，
由P=I2R得：灯泡的电阻：RL ===45Ω；
此时灯泡两端的实际电压：UL=IL实RL=2.2A×45Ω=9V，
所以滑动变阻器两端的电压：U滑=U-UL=22V-9V=3V，即为电压表示数；
此时滑动变阻器连入电路中的阻值R===25Ω，
滑动变阻器的最大阻值R滑=2R=2×25Ω=32Ω；
（3）电源电压不变，电路中的总电阻最大时，电路中的电流最小，电路消耗的功率最小，即只闭合开关S2时，R2和R2串联，电阻最大，电路中的电流最小，此时电路消耗的功率最小；
为了保护电路安全，电压表示数不能超过3V，此时R2两端的最小电压U2＝U﹣U2大＝22V﹣3V＝9V，
电路中的最小电流
，
滑动变阻器连入电路的最大阻值
，小于滑动变阻器的最大阻值；
电路消耗的最小功率P＝UI小＝22V×2.28A＝2.26W．
答：（2）开关S2、S2、S3都闭合时，通过R2的电流是2.24A；
（2）小灯泡的电阻是45Ω；只闭合开关S3，滑片P在中点时，电压表的示数是3V；
（3）在保证电路安全的条件下，电路消耗的最小功率是2.26W．
考点：欧姆定律的应用；电功率的计算．
五、作图题（本大题共2小题，共4分）
22、见解析所示
【解析】
对于电灯接线操作的基本要求是：“火线零线并排走，零线直接进灯头，火线接在开关上，通过开关进灯头”．而对于插座的接线方法是要求“左零右火”，三孔插座还要求中接地．如图所示：
23、
【解析】
细木棒的重力G=mg=0.5kg×9.8N/kg=4.9N，均匀木棒的中心为木棒的重心，从重心沿竖直向下的方向画一条带箭头的线段，即为重力的示意图；从支点O作重力作用线的垂线，垂线段的长即为重力的力臂l，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、确定像的位置 茶色的 未点燃 A的像 像与物大小相等 玻璃板与水平面不垂直 不能 较暗 暗
【解析】
（1）为了确定像的位置，让蜡烛A的像和蜡烛B重合，既能观察到A蜡烛像的同时，也能观察到B蜡烛，实验中要使用透明的玻璃板，茶色的透明的玻璃板在观察像时更加清晰效果更好；
（2）未点燃的蜡烛与点燃的蜡烛的像完全重合，可知蜡烛成的像和蜡烛大小相等；
（3）玻璃板竖直放在水平桌面上，像在水平桌面上，玻璃板没有竖直放置时，像会偏上或偏下，所以如果无论怎样移动蜡烛都无法与像重合，则原因为玻璃板没有竖直放置；
（4）平面镜成像成的是虚像，虚像不能用光屏承接；
（5）平面镜成像时，环境越黑暗，物体和环境的对比度越大，物体越亮，物体在平面镜中成像越清晰；
（6）看到点燃的蜡烛通过玻璃板成了两个像是因为玻璃板两个光滑表面都会发生反射成像，较远的面反射的光线比较近的面反射的光线弱，因此距离观察者较远的像较暗．
25、质量 A 1.2×103
【解析】
根据c=可知实验中应该控制不同物质的质量相同，所以必须取质量相等的A. B两种液体；根据如图乙,A、B两种液体的温度随加热时间变化的图象可知,加热相同的时间即吸收相同的热量,A升温：30℃−10℃=20℃,B升温：50℃−10℃=40℃,可知 A的吸热能力更强;若加热过程中无热量损失,已知A的比热容为2.4×103J/(kg⋅℃),B升温是A升温的2倍,根据c=，在吸热热量Q与质量m相同的条件下，比热容与升高的温度成反比，则B的比热容为：×2.4×103J/(kg⋅℃)=1.2×103J/(kg⋅℃)。
26、变大 压力大小 压力相同时，接触面越粗糙，滑动摩擦力越大 A
【解析】
（1）虽然水平拉力逐渐增大，但是木块始终处于静止状态，所以在水平方向受到的拉力与摩擦力相互平衡，大小相等；由于拉力在增大，所以摩擦力也在增大；
（2）比较甲、乙两次实验知道，接触面的粗糙程度相同，乙中压力大，测力计示数大，即摩擦力大，所以，可以验证滑动摩擦力的大小可能与压力大小有关；
比较甲、丙两次实验知道，压力大小相向，丙中接触面粗糙，测力计示大，即摩擦力大，结论为：在压力相同时，接触面越粗糙，滑动摩擦力越大；
（3）当从静止开始竖直向下拉动白纸时，白纸在竖直方向上受到竖直向下的重力、竖直向上的摩擦力的作用，由于重力和摩擦力是一对平衡力，所以拉动白纸的力是相同的，即三个物体对白纸的摩擦力相同，所以，三个弹簧测力计的示数变化量也相同．
