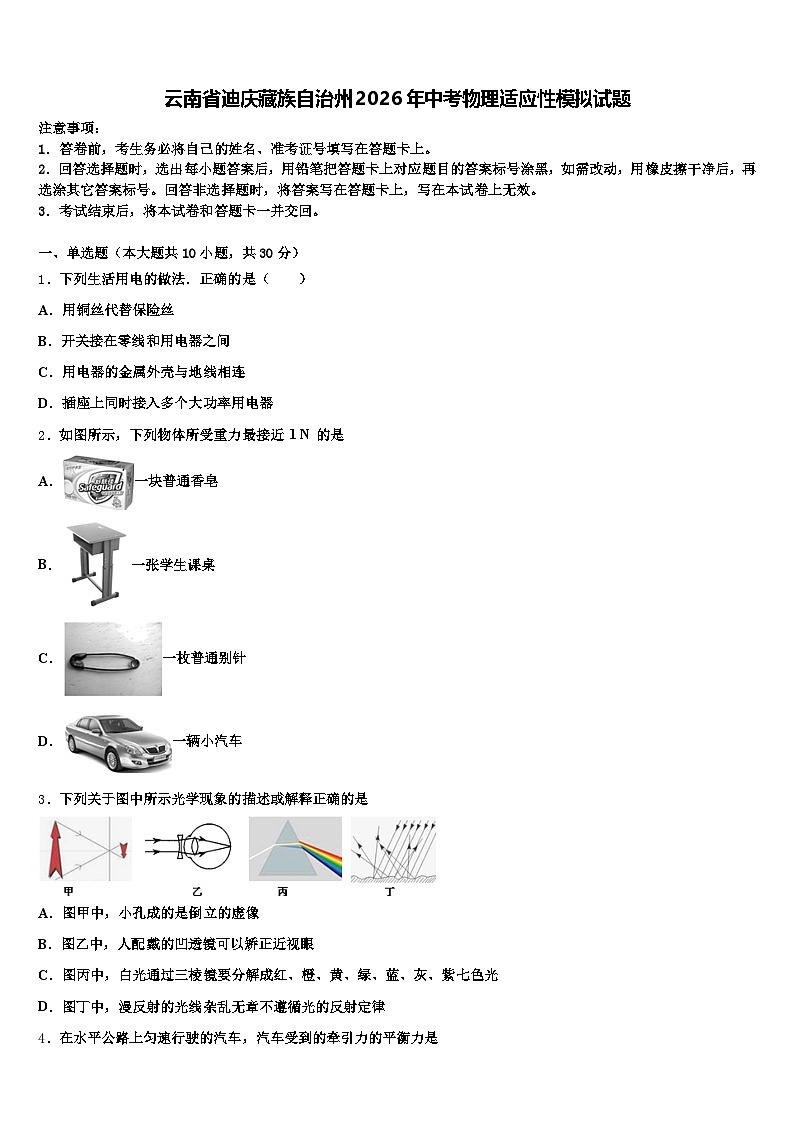

云南省迪庆藏族自治州2026年中考物理适应性模拟试题（含答案解析）

这是一份云南省迪庆藏族自治州2026年中考物理适应性模拟试题（含答案解析），共16页。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下列生活用电的做法．正确的是（ ）
A．用铜丝代替保险丝
B．开关接在零线和用电器之间
C．用电器的金属外壳与地线相连
D．插座上同时接入多个大功率用电器
2．如图所示，下列物体所受重力最接近 1 N 的是
A．一块普通香皂
B．一张学生课桌
C．一枚普通别针
D．一辆小汽车
3．下列关于图中所示光学现象的描述或解释正确的是
A．图甲中，小孔成的是倒立的虚像
B．图乙中，人配戴的凹透镜可以矫正近视眼
C．图丙中，白光通过三棱镜要分解成红、橙、黄、绿、蓝、灰、紫七色光
D．图丁中，漫反射的光线杂乱无章不遵循光的反射定律

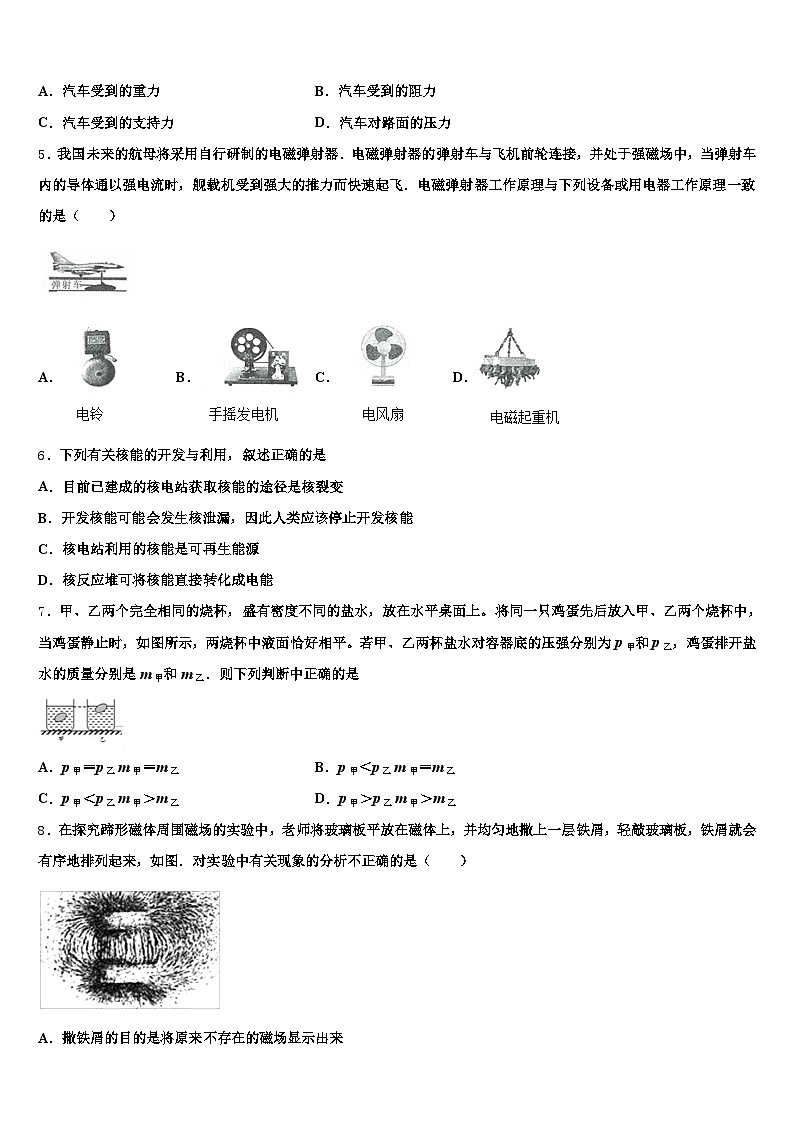

4．在水平公路上匀速行驶的汽车，汽车受到的牵引力的平衡力是
A．汽车受到的重力B．汽车受到的阻力
C．汽车受到的支持力D．汽车对路面的压力
5．我国未来的航母将采用自行研制的电磁弹射器．电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，舰载机受到强大的推力而快速起飞．电磁弹射器工作原理与下列设备或用电器工作原理一致的是（ ）
A．B．C．D．
6．下列有关核能的开发与利用，叙述正确的是
A．目前已建成的核电站获取核能的途径是核裂变
B．开发核能可能会发生核泄漏，因此人类应该停止开发核能
C．核电站利用的核能是可再生能源
D．核反应堆可将核能直接转化成电能
7．甲、乙两个完全相同的烧杯，盛有密度不同的盐水，放在水平桌面上。将同一只鸡蛋先后放入甲、乙两个烧杯中，当鸡蛋静止时，如图所示，两烧杯中液面恰好相平。若甲、乙两杯盐水对容器底的压强分别为p甲和p乙，鸡蛋排开盐水的质量分别是m甲和m乙．则下列判断中正确的是
A．p甲＝p乙m甲＝m乙B．p甲＜p乙m甲＝m乙
C．p甲＜p乙m甲＞m乙D．p甲＞p乙m甲＞m乙

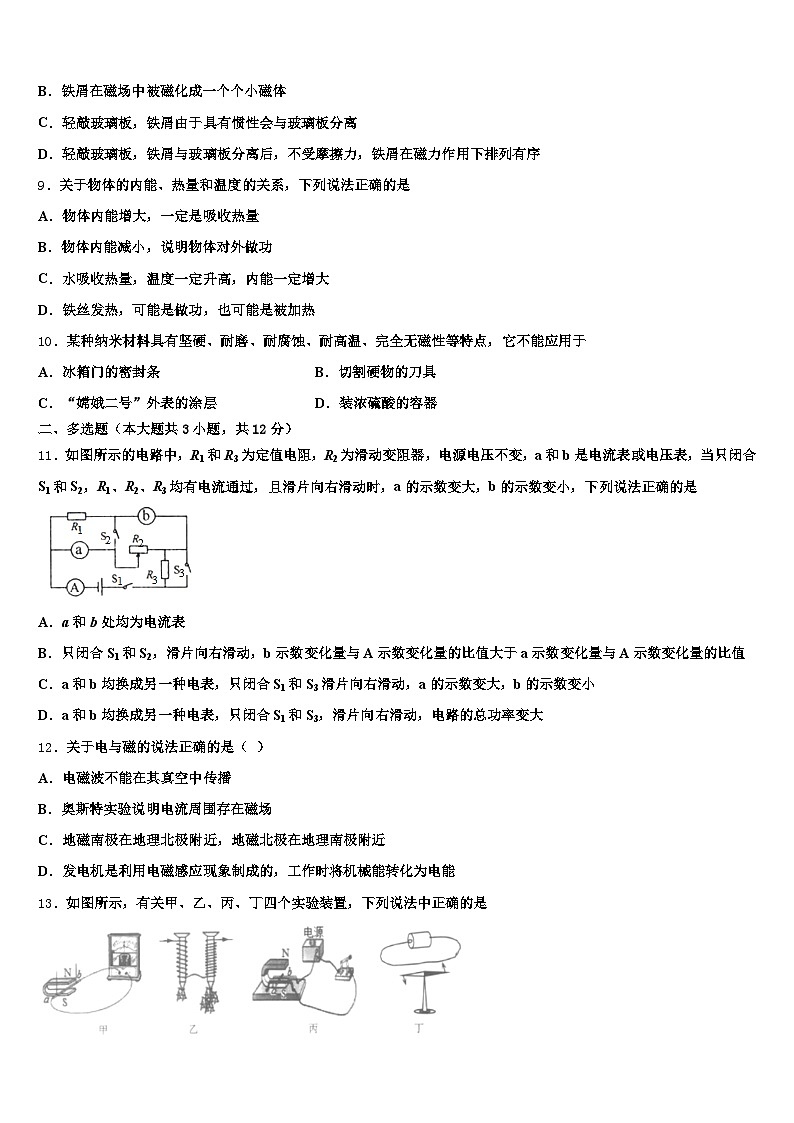

8．在探究蹄形磁体周围磁场的实验中，老师将玻璃板平放在磁体上，并均匀地撒上一层铁屑，轻敲玻璃板，铁屑就会有序地排列起来，如图．对实验中有关现象的分析不正确的是（ ）
A．撒铁屑的目的是将原来不存在的磁场显示出来
B．铁屑在磁场中被磁化成一个个小磁体
C．轻敲玻璃板，铁屑由于具有惯性会与玻璃板分离
D．轻敲玻璃板，铁屑与玻璃板分离后，不受摩擦力，铁屑在磁力作用下排列有序
9．关于物体的内能、热量和温度的关系，下列说法正确的是
A．物体内能增大，一定是吸收热量
B．物体内能减小，说明物体对外做功
C．水吸收热量，温度一定升高，内能一定增大
D．铁丝发热，可能是做功，也可能是被加热
10．某种纳米材料具有坚硬、耐磨、耐腐蚀、耐高温、完全无磁性等特点，它不能应用于
A．冰箱门的密封条B．切割硬物的刀具
C．“嫦娥二号”外表的涂层D．装浓硫酸的容器
二、多选题（本大题共3小题，共12分）
11．如图所示的电路中，R1和R3为定值电阻，R2为滑动变阻器，电源电压不变，a和b是电流表或电压表，当只闭合S1和S2，R1、R2、R3均有电流通过，且滑片向右滑动时，a的示数变大，b的示数变小，下列说法正确的是
A．a和b处均为电流表
B．只闭合S1和S2，滑片向右滑动，b示数变化量与A示数变化量的比值大于a示数变化量与A示数变化量的比值
C．a和b均换成另一种电表，只闭合S1和S3滑片向右滑动，a的示数变大，b的示数变小
D．a和b均换成另一种电表，只闭合S1和S3，滑片向右滑动，电路的总功率变大
12．关于电与磁的说法正确的是（ ）
A．电磁波不能在其真空中传播
B．奥斯特实验说明电流周围存在磁场
C．地磁南极在地理北极附近，地磁北极在地理南极附近
D．发电机是利用电磁感应现象制成的，工作时将机械能转化为电能
13．如图所示，有关甲、乙、丙、丁四个实验装置，下列说法中正确的是
A．甲图是研究电磁感应现象的
B．乙图说明电磁铁磁性强弱与线圈匝数多少有关
C．丙图是发电机的原理图
D．丁图说明通电导线周围存在磁场
三、填空题（本大题共5小题，共10分）
14．火箭少女101今年演唱的歌曲《卡路里》非常好听．其实“卡路里”是热量的另一个单位，简称“卡”．1卡是这样规定的：在1标准大气压下，质量为1g的水，温度每升高1℃所需要吸收的热量，那么1卡=____J．一辆汽车发动机的效率是35% ， 那么该车完全燃烧1kg汽油放出的热量是____J，做的有用功是____J．（已知q汽=4×107J/kg）
15．在斜面上将一个重5N的物体匀速拉到顶端，沿斜面向上的拉力为2N，斜面长4m，高1m。则拉力做的有用功为___________J，物体受到的摩擦力为_______N，斜面的机械效率为__________。
16．小明家有额定功率均为100 W的电风扇和白炽灯，它们正常工作相同的时间，_________产生热量多。小明将家中的电磁炉单独连接在电路中，发现电能表(如图所示)上的铝盘1min内转了75转，则电磁炉的实际功率是_________W。晚上在电磁炉等其它用电器正常工作时，再打开“220 V 1000 W”的空调，电路发生“跳闸”，原因是______________。
17．小明用如图所示的动滑轮提起180N的水桶，动滑轮重20N（不计绳重和摩擦），10s内将水桶提升20cm，则小明拉绳子的动力为_____N，绳子自由端运动的速度是_____m/s；如果将水桶中的水取出30N，再次提起时动滑轮的机械效率将_____（选填“变大”、“变小”或“不变”）。
18．有两个电路元件A和B．流经各元件的电流I与其两端电压U的关系如图所示．把A、B元件并联后接在1V电源两端，并联电路的总电流为_____A，此时元件B的电阻是_____Ω．
四、计算题（本大题共3小题，共29分）
19．一个标有“220V 100W”的白炽灯接在220V的电源两端，如图所示，由于输电线的电损，小灯泡发光时的实际功率是81W（电源电压不变，不计灯泡电阻的变化）。
（1）求出此时白炽灯RL两端的电压；
（2）试证明：这种情况下输电线损耗的电功率P线与灯泡实际功率PL之比是P线：PL=1：9。
20．如图甲是超超老师抽奖抽到的多功能养生壶,图乙是该品牌养生壶简化电路图,表是该电器的相关参数．求：
(1)养生壶处于低温档工作时,电路中的电流大小为多少 A；
(2)R1 的阻值为多少Ω；
(3)超超老师家的电能表上标有“3600revs/(kW·h)”的字样,他将家中的其它用电器都与电源 断开,仅让该养生壶在高温档下工作,观察 125s 内电能表的转盘转了 88revs,则当时的实际电压为多少V?
21．如图所示的电路中，R1＝5Ω，R2＝10Ω，闭合开关S后，电流表的示数为2A，求：
电源电压；通过R2的电流。
五、作图题（本大题共2小题，共4分）
22．利用如图所示的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法。
23．空杯底部有一枚硬币A.由于杯壁的遮挡，眼睛在B处看不到硬币，逐渐往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，请画出人眼看到硬币的光路图(画出1条入射光线及其折射光线即可)．
六、实验探究题（本大题共3小题，共15分）
24．小宇用如图所示的装置探究“动能的大小与什么因素有关？”的实验步骤如下：
（1）将质量为m的小球从光滑斜面上的A处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图甲所示；
（2）将质量为m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图乙所示；
（3）将质量为2m的小球从光滑斜面上的B处静止释放，滚下后与放在水平面上的木块相碰，木块在水平面上移动一段距离后静止，如图丙所示。
根据上述三次实验，回答下列问题：
①实验中小球动能的大小是通过观察比较_____反映出来的，这里用到了物理学研究问题的一种_____方法（选填“直接测量”、“放大”或“转换”）；
②为了探究动能的大小与物体运动速度的关系，应选用_____两个图来分析，并由此得出的实验结论是_____；
③分析乙、丙两图，得到的实验结论是_____；其中小球在光滑斜面上从B处滚到底端的过程中，小球的_____能转化为动能。
25．学习小组想探究“通电导体在磁场中受力的大小与导体在磁场中长度的关系”。
探究通电导体在磁场中受力大小与导体在磁场中长度的关系边长不同的矩形线圈2个、足够宽的U形磁铁、弹簧测力计、电源、导线、开关。如图，用弹簧测力计测量矩形线圈a的重力G1，再将a放入磁场中。通电后，弹簧测力计示数变为F1．发现F1小于G1，则磁场对线圈a作用力的方向是_____。换用矩形线圈b，重复步骤（1）中的实验，每次实验时AB边在磁场中的_____相同。记录线圈b受到的重力G2和拉力值F2．应比较_____和_____的关系，得出结论。某次实验时，发现弹簧测力计的示数比该矩形线圈的重力大，你觉得可能的原因是；_____
26．小宇做“探究凸透镜成像规律”的实验，所使用的凸透镜焦距是15.0cm．
蜡烛和透镜的位置如图所示，光屏应在_____（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的像．若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小______选填“变小”、“不变”或“变大”）．当蜡烛逐渐燃烧变短时，光屏上烛焰的像将随之_____（选填“上升”或“下降”）．在整理器材时，小宇偶然在凸透镜上看到了身后景物的像，它的成像原因是光的_____（选填“直线传播”、“反射”或“折射”）．
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
（1）保险丝是用电阻率大、熔点低的铅锑合金制成的，而铜的熔点高，起不到保险作用．
（2）为了安全控制电灯的开关接在火线上．
（3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故．
（4）电路中电流过大的原因：一是用电器总功率过大，而是发生短路．
【详解】
A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用的电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．
故选C．
2、A
【解析】
首先将选项中的物体的质量进行估测，然后根据重力与质量成正比作出判断．
【详解】
A. 一块普通香皂的质量在100g=0.1kg左右，受到的重力在G=mg=0.1kg1N左右．故A符合题意；
B. 一张课桌的质量在10kg左右，受到的重力在G=mg=10kg=100N左右．故B不符合题意；
C. 一枚普通别针的质量在2g=0.002kg左右，受到的重力在G=mg=0.002kg10N/kg=0.02N左右．故C不符合题意；
D. 一辆小汽车的质量在2000kg左右，受到的重力在G=mg=2000kg10N/kg=20000N左右．故D不符合题意．
故选A．
3、B
【解析】
图甲中，小孔成像是由于光的直线传播形成的倒立的实像，故A错误．
图乙中，人配戴的凹透镜能发散光，可以矫正近视眼，故B正确．
图丙中，太阳光通过三棱镜会分解成红、橙、黄、绿、蓝、靛、紫七色光，是光的色散现象，证明太阳光是复色光，故C错误.
图丁中，漫反射的光线杂乱无章，仍遵循光的反射定律，故D错误．
4、B
【解析】
根据题中“汽车受到的牵引力的平衡力是”可知，本题考查平衡力的判定。根据二力平衡的条件，逐项进行分析判断。
【详解】
A．汽车受到的重力方向竖直向下，和汽车受到的牵引力不在同一直线上，不是一对平衡力，故A错误；
B．因为汽车在水平公路上匀速行驶，处于平衡状态，汽车受到的阻力和汽车受到的牵引力，大小相等、方向相反、作用在同一条直线上、作用在同一物体上，是一对平衡力，故B正确；
C．汽车受到的支持力，方向竖直向上，和汽车受到的牵引力不在同一直线上，不是一对平衡力，故C错误；
D．汽车对路面的压力垂直路面向下，和汽车受到的牵引力不在同一直线上，不是一对平衡力，故D错误；
5、C
【解析】
由题意可知，电磁弹射器的弹射车与飞机前轮连接，并处于强磁场中，当弹射车内的导体通以强电流时，即可受到强大的推力，由此可知其原理是通电导体在磁场中受力而运动．
A．电铃是利用电磁铁来工作的，故A不符合题意；
B．发电机的工作原理是电磁感应现象，故B不符合题意；
C．电风扇的主要部件是电动机，是利用通电导体在磁场中受力而运动的原理工作的，故C符合题意；
D．电磁起重机是利用电磁铁工作的，故D不符合题意．
故选C．
6、A
【解析】
A、目前核电站获得核能的途径是核裂变，故正确；
B、核泄漏造成的核辐射会使周边环境严重污染，但合理开发核能能解决人类能源危机，故错误；
C、核电站利用可控制的核裂变来发电，核能不可能在短时间从自然界得到补充，是不可再生能源，故错误；
D、核能发电的能量传递和转化过程是：核能→水和蒸汽的内能→发电机转子的机械能→电能，故错误。
7、B
【解析】
由图可知，鸡蛋在甲、乙两杯中分别处于悬浮和漂浮状态，因为物体漂浮或悬浮时，受到的浮力和自身的重力相等，所以同一只鸡蛋在两杯中受到的浮力相等，都等于鸡蛋的重力，
因为F浮＝G排＝m排g，浮力相同，所以鸡蛋排开盐水的质量相同。因为ρ液＞ρ物时物体漂浮，ρ液＝ρ物时物体悬浮，所以乙杯中盐水的密度大于甲杯中盐水的密度，因为p＝ρgh，且两杯中液面相平，所以乙杯底压强大于甲杯底压强。
8、A
【解析】
磁场这种物质能对放入其中的磁体产生力的作用，借助细铁屑可以显示磁体周围的磁场分布特点；在磁体或电流的作用下，使原来没有磁性的物体获得磁性的过程叫磁化；一切物体都具有保持原来运动状态不变的性质，叫惯性．惯性与质量有关，质量越小，惯性越小，运动状态越容易改变．据以上内容分析即可解答．
【详解】
磁体周围始终存在磁场，对放入其中的磁体产生力的作用；撒铁屑的目的是：借助细铁屑显示磁体周围的磁场分布特点，但不是将原来不存在的磁场显示出来，故A错误；原来没有磁性的物体获得磁性的过程叫磁化，铁屑在磁场中被磁化成一个个小磁体，故B正确；铁屑质量较小，惯性小，运动状态容易改变，轻敲玻璃板时，铁屑由于具有惯性而与玻璃板分离，故C正确；铁屑受到磁场的作用，轻敲玻璃板，铁屑与玻璃板分离后，不受摩擦力，铁屑逐渐有序排列，故D正确，故选A．
本题考查的是磁场的存在、性质、磁化、惯性现象等知识点，关键是磁场客观存在，可以利用细铁屑显示磁场分布，体现的是转换思想．
9、D
【解析】
改变物体内能的两种方法：做功和热传递．两种方法在改变物体内能上是等效的．晶体熔化时吸热，但温度不变，据此分析．
【详解】
AB.做功和热传递都可以改变物体内能，因此物体的内能增加，可能是物体吸收了热量，也可能是对物体做了功；物体内能减小，可能是放出了热量，也可能是对外做功．故AB错误．
C.水沸腾时，吸收热量，温度不变．故C错误．
D.做功和热传递都可以改变物体内能，因此铁丝发热可能是对其做功的，也可能是对其加热的．故D正确．
故选D．
10、A
【解析】
A、冰箱门的密封条是利用磁极间相互作用密封的，密封条需要有磁性，所以不能使用纳米材料，故A符合题意；
B、切割硬物的刀具利用坚硬、耐磨的特性，可使用纳米材料，故B不符合题意；
C、“嫦娥二号”的外表涂层具有耐高温的特性，可以使用纳米材料，故C不符合题意；
D、装浓硫酸的容器利用耐腐蚀的特性，可使用纳米材料，故D不符合题意。
二、多选题（本大题共3小题，共12分）
11、BD
【解析】
A．若 a和b处均为电流表，当只闭合S1和S2，整个电路处于短路状态，故A错误；
B． 据题意，当只闭合S1和S2，R1、R2、R3均有电流通过， 则a和b处均为电压表，R1、R2、R3并联，电路情况如下图，
三个电阻串联，a处电压表测R1两端电压，b处电压表测R2的电压，电流表测电路中电流；由串联电路的电压特点知，电压表b的变化量等于电压表a的变化量与R3电压变化量之和，即：Ub=UaU3，由欧姆定律可知：R1R3==，即：b的示数变化量与A的示数变化量的比值大小等于定值电阻R1和R3阻值之和；
a示数变化量与A示数变化量的比值大小等于定值电阻R1的阻值，R1R3 R1，即b示数变化量与A示数变化量的比值大于a示数变化量与A示数变化量的比值，故B正确；
C．a和b处均为电流表，只闭合S1和S3，电路情况如下图，
此时R1、R2并联，两电阻两端电压与电源电压相等，滑片向右滑动，R2支路的阻值减小，所以该支路的电流变大，即a的示数变大；并联电路各支路间互不影响，所以R1支路的电流不变，即故b的示数不变，C不符合题意；
D．由C知，滑片向右滑动， 干路电流增大，由P=UI可知，电路总功率变大，故D正确．
12、BCD
【解析】
试题分析：电磁波能够在真空中传播，所以现代通信主要靠电磁小波来传传递信息，故A错误；奥斯特发现通电导线周围的小磁针会发生偏转，说明电流周围存在磁场，故B正确；地磁南极在地理北极附近，地磁北极在地理南极附近，所以小磁针的南极指向地理的南极，小磁针的北极指向地理的北极，故C正确；闭合电路的一部分导体在磁场中做切割磁感线运动时，会产生感应电流，这叫电磁感应，发电机就是利用这一原理制成的，在这一过程中消耗机械能，得到了电能，所以是机械能转化为电能，故D正确；应选BCD．
【考点定位】电与磁
13、ABD
【解析】
A.导体切割磁感线产生电流是电磁感应现象，故A正确；
B.由图可知线圈匝数越多，吸引的铁钉越多，说明电磁铁磁性强弱与线圈匝数多少有关，故B正确；
C. 丙图通电导体在磁场中受到力的作用，是电动机的原理图，故C错误；
D. 丁图装置为奥斯特实验装置，通电导体会使小磁针发生偏转，说明通电导线周围存在磁场，故D正确。
三、填空题（本大题共5小题，共10分）
14、4.2 4×107 1.4×107
【解析】
根据卡的定义知道，1卡= c水m= 4.2×103 J/（kg•℃）×1g×1℃= 4.2J；在汽油机内完全燃烧1kg汽油能放出的热量：Q放 =mq=1kg×4×107 J/kg=4×107 J，由知道，W有用=Q总×η=4×107 J×35%=1.4×107 J，即汽油机转化为对外做的有用功为1.4×107 J。
15、5 0.75 62.5%
【解析】
拉力做的有用功：W有=Gh=5N×1m=5J，
拉力F对物体做的总功：W总=Fs=2N×4m=8J，
额外功：W额= W总- W有=8J-5J=3J，
摩擦力：f==0.75N，
斜面的机械效率：η==62.5%。
16、白炽灯 1500 用电器的总功率过大
【解析】
电风扇在工作时消耗电能，大部分转化为机械能，少部分转化为内能，而白炽灯工作时把电能转化光能和内能，所以，在电功率相同、通电时间相同时，白炽灯工作时把电能转化为内能多，产生的热量多；由图知道，电能表转3000转消耗的电能为1kW•h，所以，电能表的铝盘转75转消耗的电能是： =0.025 kW•h，即电磁炉的实际功率是： =1500W；在电磁炉等其它用电器正常工作时，功率已经比较大，而空调属于大功率用电器，所以再使空调机接入家中电路后，电路发生“跳闸”， 其原因是用电器总功率过大造成的。
17、100 0.04 变小
【解析】
由图可知，该滑轮为动滑轮，有两段绳子拉着动滑轮，
不计绳重和摩擦，则拉绳子的动力：F＝（G+G动）＝（180N+20N）＝100N；
水桶上升的速度：v＝＝＝0.02m/s，
绳子自由端运动的速度：v′＝2v＝2×0.02m/s＝0.04m/s；
使用同一动滑轮，在提升高度相同时，所做的额外功不变，减少水的重力，减少了有用功，有用功在总功中所占的比例变小，机械效率会变小。
18、0.3 1
【解析】
当将A和B并联后接在电压为1V的电源上时，由图可知：A的电流是0.2A，B的电流是0.1A，A和B并联在电路中，干路电流等于各支路的电流之和，干路电流是0.3A．
由欧姆定律得：，
故答案为0.3；1．
四、计算题（本大题共3小题，共29分）
19、（1）198V（2）见解析
【解析】
（1）灯丝的电阻：===484Ω。根据P=得，灯泡的实际电压：UL===198V；
（2）根据串联电路电压的规律知，电线上的电压：U线=U-UL=220V-198V=22V，因串联电路电流处处相等，根据P=UI知，输电线损耗的电功率P线与灯泡实际功率PL之比：=====1:9。
20、 (1) 1.25A (2) 88Ω (3) 176V
【解析】
①当S2接A、S1断开时，R1与R2串联，此时电路中总电阻最大，根据P=可知，此时电路消耗功率最小，为低温档；②当S2接B、S1闭合时，R1与R2并联，此时电路中总电阻最小，根据P=可知，此时电路消耗功率最大，为高温档；③当只闭合S1时，电路中只有R1工作，电路中总电阻介于①、②两种情况，则此时为中温档．
(1)低温档工作时，功率为P低=275W，根据P=UI，则电路中的电流大小为I===1.25A．
(2) 当只有R1 工作时，为中温档，功率为P中=550W，根据P=得R1 ===88Ω．
(3) 养生壶在额定电压下高温档工作时功率为P高=1100W，则R1与R2并联的总电阻R总 ===44Ω．实际电能表转盘在125s内转了 88revs，则养生壶消耗的电能为W===88000J．由W=得实际电压为U实===176V．
21、（1）10V；（2）1A。
【解析】
（1）闭合开关S后，两电阻并联，电流表测R1的电流，由欧姆定律和并联电路电压的规律可得，电源电压：
U＝U1＝I1R1＝2A×5Ω＝10V；
（2）由欧姆定律可得，通过R2的电流：
。
五、作图题（本大题共2小题，共4分）
22、
【解析】
分析：要解决此题，需要掌握滑轮组的省力特点：滑轮组由几段绳子承担物重，提起绳子的力就是物重的几分之一．
首先根据拉力和物重确定绳子的段数，后确定绳子的绕法．
解答：解：此滑轮组承担物重的绳子的段数为：
同时用力方向向下．
故答案为：
23、
【解析】
由于水的折射作用，即光线由水中传入空气中时，折射角大于入射角，所以原来看不到的硬币，加水后能看到．
根据题意，往杯中加水至如图所示位置时，眼睛在B处恰好能够看到硬币，据此连接B、杯壁上沿，再延长到水面，标出箭头向上，即为折射光线；
再连接A到折射光线与水面的交点，即为入射光线，如图：
六、实验探究题（本大题共3小题，共15分）
24、木块在水平面上移动的距离转换甲乙物体的质量一定时，速度越大，动能越大物体的速度一定时，质量越大，动能越大重力势
【解析】
①小球动能大小不能直接测量，而是通过小球推动木块在水平面上移动的距离来反映的，采用了转换法。
②甲乙两图中两球的质量相同，但高度不同，这样小球到达底端时的速度不同，高度越高，小球到达水平面时的速度越大，所以可以探究动能大小与速度的关系；
速度越大的小球，撞击木块时，木块移动的距离越远，说明小球的动能越大，由此可以得出的结论是：物体的质量一定时，速度越大，动能越大。
③乙丙图中两球的质量不同，高度相同，小球到达底端时的速度相同，所以可以探究动能大小与质量的关系；质量大的小球撞击木块时，木块移动的距离远，说明小球的动能越大；由此可以得出的结论是：在速度一定时，物体的质量越大，动能越大；
小球在光滑斜面上从B处滚到底端的过程中，高度减小，重力势能减小，速度变快，动能增加，重力势能转化为动能。
25、竖直向上 位置 G1-F1 G2-F2 磁场方向发生改变或电流方向发生改变
【解析】
（1）用弹簧测力计测量矩形线圈a的重力G1，再将a放入磁场中，通电后，弹簧测力计示数变为F1．发现F1小于G1，则可判断磁场对线圈a有一竖直向上的力F，此时的磁场力F=G1-F1；
（2）探究通电导体在磁场中受力大小与导体在磁场中长度的关系，则保证线圈在磁场中的位置不变，改变线圈的长度，换用矩形线圈b，记录线圈b受到的重力G2和拉力F2，此时的磁场力F′=G2-F2；比较G1-F1与G2-F2的大小关系，得出结论；
（3）通电导线在磁场中受力的方向与磁场方向和电流方向有关系。当电流方向和磁场方向有一个改变时，通电导线的受力方向将会发生改变，使得弹簧测力计的示数等于线圈重力与磁场力之和，故示数比该矩形线圈的重力大。
26、Ⅱ 变大 上升 反射
【解析】
(1)凸透镜焦距是15.0cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为50cm−15cm=35cm，大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即光屏应在Ⅱ区域内左右移动；此时成的是倒立、缩小的实像；
若得到清晰的像后，只将光屏和蜡烛的位置对调，根据光路可逆可知，此时成的是倒立、放大的实像，像的大小变大；
(2)凸透镜成倒立的实像，蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所以像逐渐向上移动；
(3)从凸透镜上看到了身后景物正立、缩小的像，此时她所持的凸透镜镜面当成了反射面，即当做了凸面镜，此时成的是正立缩小的虚像，是根据光的反射来成像的．
项目
参数
电源电压（V）
220
低温档功率（W）
275
中温档功率（W）
550
高温档功率（W）
1100
容积（L）
1
