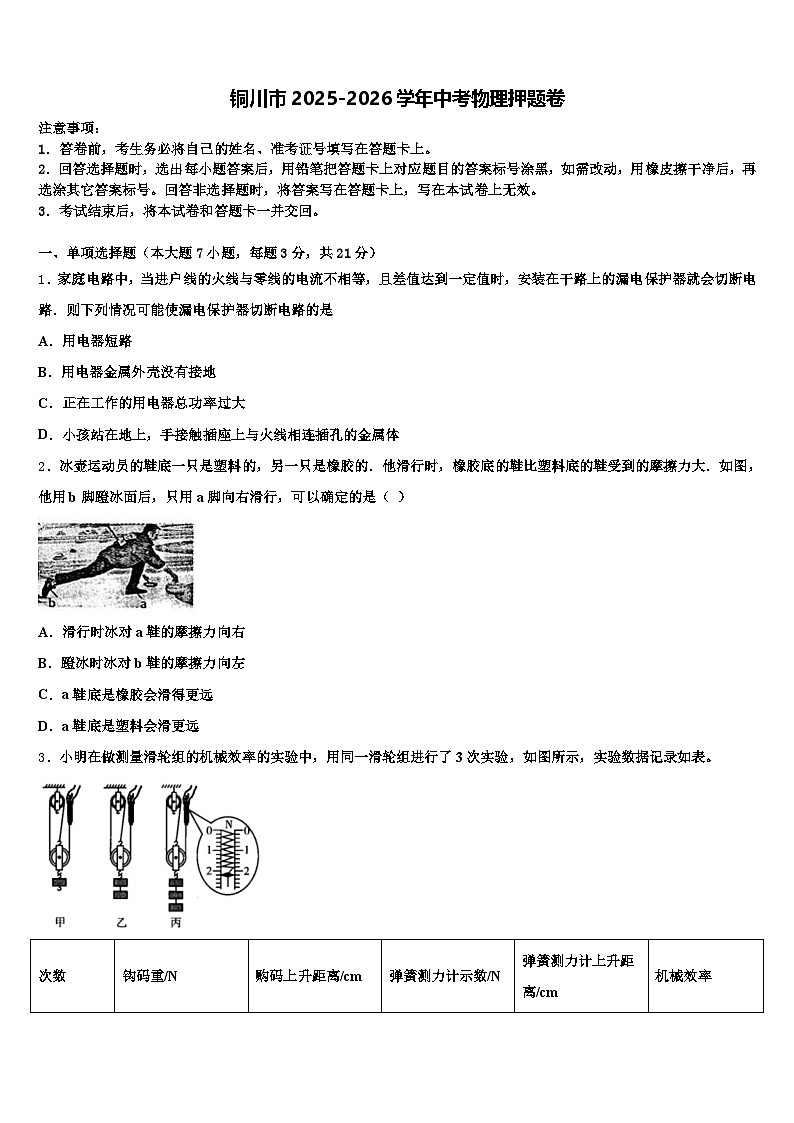

铜川市2025-2026学年中考物理押题卷（含答案解析）

这是一份铜川市2025-2026学年中考物理押题卷（含答案解析），共20页。试卷主要包含了如图1所示，为医用氧气瓶，如图是苹果将树枝压弯的情景等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．家庭电路中，当进户线的火线与零线的电流不相等，且差值达到一定值时，安装在干路上的漏电保护器就会切断电路．则下列情况可能使漏电保护器切断电路的是
A．用电器短路
B．用电器金属外壳没有接地
C．正在工作的用电器总功率过大
D．小孩站在地上，手接触插座上与火线相连插孔的金属体
2．冰壶运动员的鞋底一只是塑料的，另一只是橡胶的．他滑行时，橡胶底的鞋比塑料底的鞋受到的摩擦力大．如图，他用b脚蹬冰面后，只用a脚向右滑行，可以确定的是（ ）
A．滑行时冰对a鞋的摩擦力向右
B．蹬冰时冰对b鞋的摩擦力向左
C．a鞋底是橡胶会滑得更远
D．a鞋底是塑料会滑更远
3．小明在做测量滑轮组的机械效率的实验中，用同一滑轮组进行了3次实验，如图所示，实验数据记录如表。
(1)第2次实验中滑轮组的机械效率为_____(结果保留一位小数)。
(2)如图丙所示，第3次实验中弹簧测力计的示数为_____N。
(3)分析表格中的数据得出结论:同一滑轮组，_____。
(4)在第2次实验时，如果拉力方向与竖直方向有一定夹角，那么所测得的滑轮组的机械效率将会_____(填“变大”、“变小”或“不变” )。

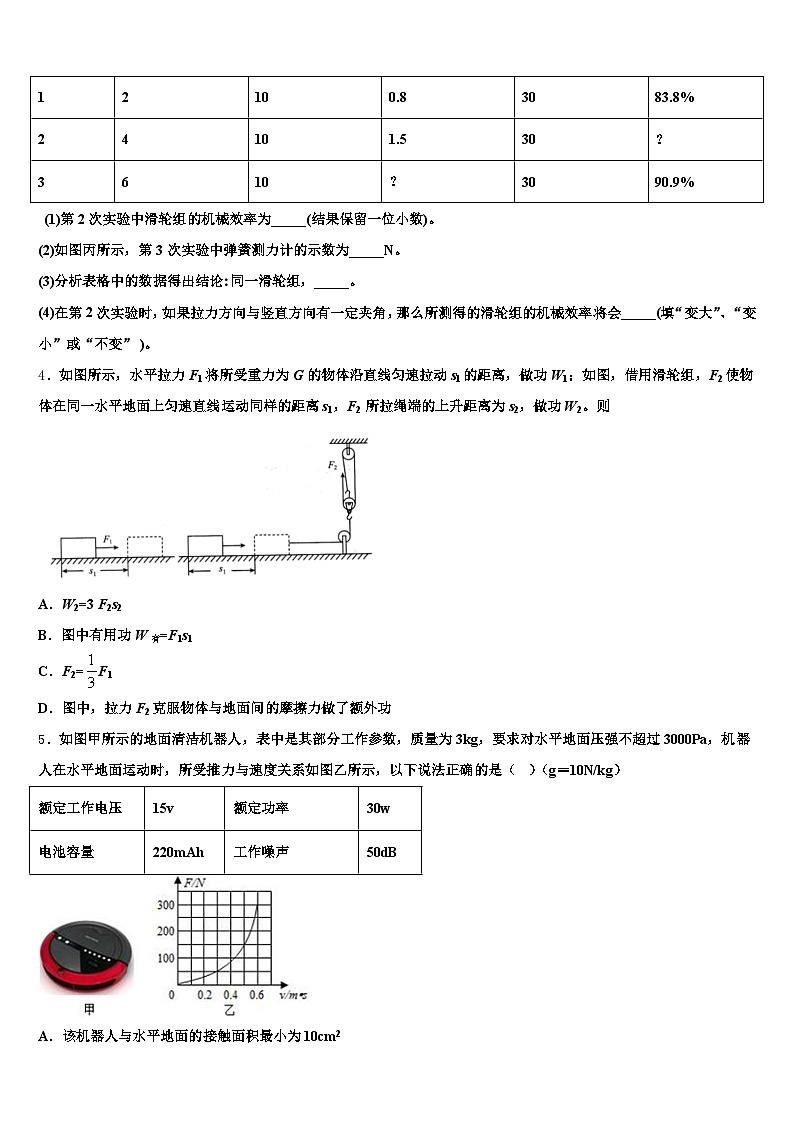

4．如图所示，水平拉力F1将所受重力为G的物体沿直线匀速拉动s1的距离，做功W1；如图，借用滑轮组，F2使物体在同一水平地面上匀速直线运动同样的距离s1，F2 所拉绳端的上升距离为s2，做功W2。则
A．W2=3 F2s2
B．图中有用功W有=F1s1
C．F2=F1
D．图中，拉力F2克服物体与地面间的摩擦力做了额外功
5．如图甲所示的地面清洁机器人，表中是其部分工作参数，质量为3kg，要求对水平地面压强不超过3000Pa，机器人在水平地面运动时，所受推力与速度关系如图乙所示，以下说法正确的是（ ）（g＝10N/kg）
A．该机器人与水平地面的接触面积最小为10cm2
B．50dB是指工作噪声的音调不是太高
C．该机器人所提供的水平推力为300N时，匀速直线运动2s能通过1.2m的路程，此过程水平推力做了380J的功
D．当机器人以0.3m/s的速度匀速直线扫地时，受到的阻力是50N

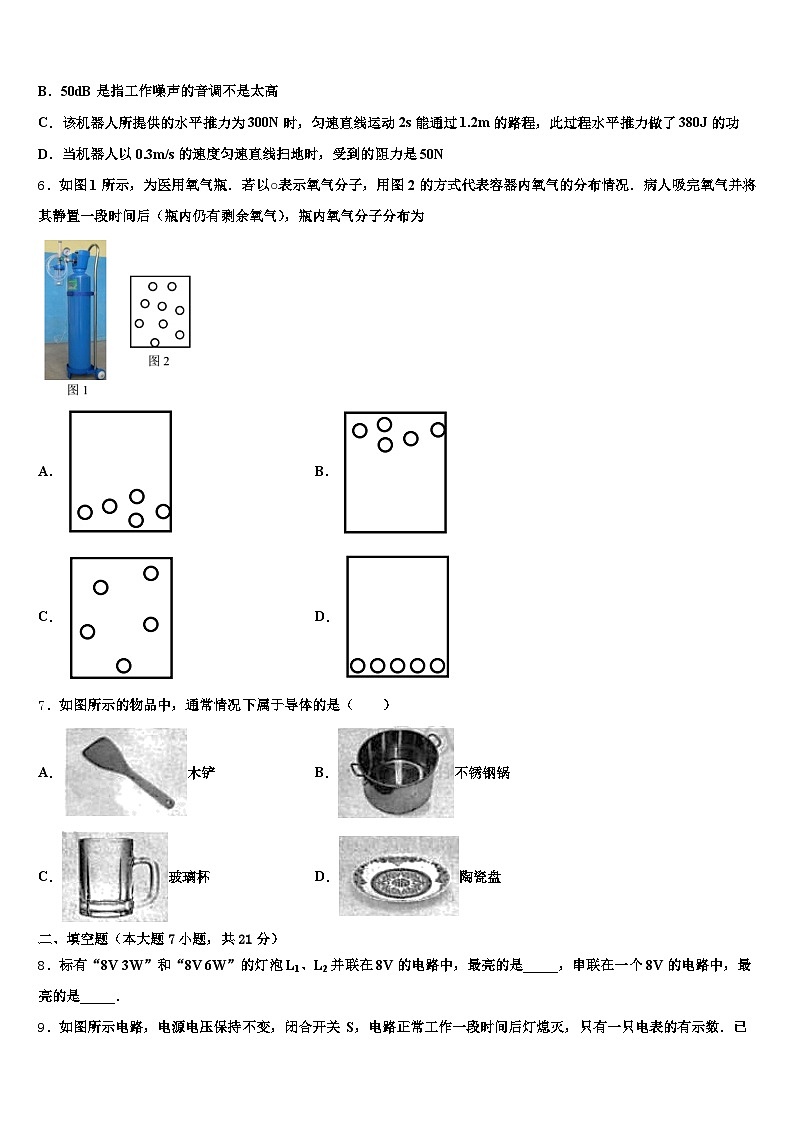

6．如图1所示，为医用氧气瓶．若以○表示氧气分子，用图2的方式代表容器内氧气的分布情况．病人吸完氧气并将其静置一段时间后（瓶内仍有剩余氧气），瓶内氧气分子分布为
A．B．
C．D．
7．如图所示的物品中，通常情况下属于导体的是（ ）
A．木铲B．不锈钢锅
C．玻璃杯D．陶瓷盘
二、填空题（本大题7小题，共21分）
8．标有“8V 3W”和“8V 6W”的灯泡L1、L2并联在8V的电路中，最亮的是_____，串联在一个8V的电路中，最亮的是_____．
9．如图所示电路，电源电压保持不变，闭合开关 S，电路正常工作一段时间后灯熄灭，只有一只电表的有示数．已知灯 L 或电阻R 只有一个发生故障．如果将灯 L 和电阻R 的位置对换后，观察到两电表的指针均有示数．请根据相关信息写出两电表示数的变化情况及相对应的故障_________
10．如图是苹果将树枝压弯的情景。苹果之所以对树枝产生向下的拉力，原因是它受到_____力的作用。而树枝发生了形变，说明力可以_____。树枝发生的变形是_____形变，苹果对树枝的拉力越大，树枝的形变越厉害，我们利用这个原理制成的测量工具是_____。
11．小丽上学前站在平面镜前理了理自己的头发．当她转身远离平面镜时，像离人的距离_____（选填“变大”“变小”或“不变”），她在平面镜中的像_____（选填“变大”“变小”或“不变”）．
12．现有两个分别标有“6V 6W”和“3V 6W”的灯泡和，若将它们并联后接在某一电源上，使其中一个灯泡正常发光，干路允许通过的最大电流是______A．若将它们串联后接在某一电源上，使其中一个灯泡正常发光，则电源电压是______V。
13． (1)如图甲5名领舞者在钢丝绳的拉动下匀速缓缓升起，其位置如图乙所示，若5名领舞者的质量（包括衣照和道县）相等，_____号领舞者的机械能最大（选填“1”—“5”)，它们在上升过程过程中动能______（选填“增大”、“不变”或“减小”），它们在上升过程中机械能_______（选填“守恒”或“不守恒”）.
(2)如图甲是在水平公路上匀速行驶的太阳能汽车。太阳能是一次能源，又是_______（选填“可再生”或“不可再生”）能源，太阳内部时刻都在发生核_____变，太阳能汽车通过太阳能电池把太阳能直接终化____能，再通过电动机将该能量转化成机械能。该太阳能汽车工作的效率是12%，请从能量转化的角度说明该效率的意义：_____________________。
如果汽车高速行驶考虑空气对汽车的影响，请在乙图中画出汽车在竖直方向上所受力的示意图。
（_________）
14．坐在船上的人看到一座桥迎面而来，这是以_____为参照物，若他感到桥向西运动，则以河岸为参照物，船在向_____（选填“西”或“东”）行驶，以船为参照物，人是_____的（填“运动”或“静止”）。
三、作图题（共7分）
15．如图甲是地铁里的自动扶梯。在人踏入电梯开始不久，先随电梯一起往前匀速直线运动一段距离，然后电梯的台阶再缓缓升起，带动人一起往斜上方做匀速直线运动。请在乙图中分别画出人在这两个阶段的受力示意图。
16．如图所示，一小球从弧形槽上的A点静止释放，小球沿弧形槽滚至另一端的最高点为C点．试作出由A点滚至C点过程中，小球在B点（即弧形槽底部与水平面的切点）受力的示意图（忽略空气阻力）．
17．如图所示，是站在岸上的人看到水中的发光物体A经光的折射所成的虚像，请在图中作出物体A发出的光射到人眼中的光路图（只要作出一条入射光线及其对应的折射光线即可）。
（___________）
四、实验题（本大题共5小题，共20分）
18．小宇做“探究凸透镜成像规律”的实验，所使用的凸透镜焦距是15.0cm．
蜡烛和透镜的位置如图所示，光屏应在_____（选填“Ⅰ”、“Ⅱ”或“Ⅲ”）区域内左右移动，才能在光屏上得到清晰的像．若得到清晰的像后，只将光屏和蜡烛的位置对调，则像的大小______选填“变小”、“不变”或“变大”）．当蜡烛逐渐燃烧变短时，光屏上烛焰的像将随之_____（选填“上升”或“下降”）．在整理器材时，小宇偶然在凸透镜上看到了身后景物的像，它的成像原因是光的_____（选填“直线传播”、“反射”或“折射”）．
19．如图所示，用手拨动塑料尺
发出的声音是由塑料尺_____产生的如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺．从a到b，塑料尺发出声音的_____变大如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×10■，d图实验声音为1.2×102■，两个数据的单位是_____可见随着塑料尺伸出桌面的长度变长，发出声音的_____变小如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示．可见结构的不同，会导致发出声音的_____改变．
20．某实验小组在“探究影响导体电阻大小的因素”时，同学们提出如下猜想：
猜想一：导体的电阻与导体的材料有关；
猜想二：导体的电阻与导体的长度有关；
猜想三：导体的电阻与导体的横截面积有关．
为了验证猜想是否正确，老师提供的器材如图1、2所示，其中图2所示的实验板上固定了四根金属丝，为锰铜合金丝，为镍铬合金丝，表示合金丝的横截面积，表示合金丝的长度．实验时，将金属丝分别接入电路中的、两点之间，请你完成下列内容：
（1）该实验是通过观察____________________间接比较导体电阻的大小；
（2）为了验证猜想一，应选用金属丝__________和__________进行实验；（填写字母）
（3）选用金属丝分别接入电路两点间，是为了验证猜想__________；（填写数字）
（4）分别将两金属丝接入电路中两点时，通过它们的电流分别为，且，由此得到的结论是：__________________________________________________；
（5）实验结束后，吴虑同学提出猜想：导体的电阻可能还与导体的温度有关．请你帮他设计一个可行的实验验证该猜想，写出实验设计方案（可以合理增加实验器材）_______________________________________________________
21．小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω2A”．
（1）在图甲中，用笔画线代替导线将电路连接完整．
（_______）
（2）连接电路时，开关必须_____，滑动变阻器的滑片应移到最_____（左/右）端．．
（3）当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为_____A，此时，灯泡的功率为_____W，为使灯泡正常发光，应将滑片向_____（左/右）移动．
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大．为了用该灯泡继续完成实验，你的做法是_____．
（5）解决了（4）中问题后，测出电压略大于2.5V时的灯泡功率．为比较灯泡在不同电压下的功率关系，_____（需要/不需要）重新测量前两次实验数据．
（6）根据实验数据记录可以绘出小灯泡的I﹣U图象如图丙，然后小华同学将小灯泡更换成LED灯，多次实验后绘出LED灯的I﹣U图象如图丁，两个图象不同的原因是_____．
22．某学习小组在校外做声学实验，他们在一段新修的平直公路上每隔100m设置一个测试位置，分别是O、A、B、C、D、E，如图所示。起点O处的同学手持发令枪负责产生声音，其他测试点各有一名同学背对发令者，听到枪声后迅速举起手中红旗。观察员看到发令枪冒烟开始计时，看到E处同学举旗，计时终止。在一次测试中，观察记录的时间是1.54s，忽略光传播的时间，所测出的声音的速度是________m/s（结果保留整数）。E处同学听到的声音和A处同学听到的声音，________（选填“音调”“音色”或“响度”）明显不同。
五、计算题（本大题共2小题，共13分）
23．物体排开水的体积为2×10－3米3，求它所受的浮力F浮．
24．如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V．
求：（1）R1、R2的阻值定值电阻R的阻值和电源电压．
六、综合能力题（本大题共3小题，共18分）
25．阅读下列材料，按要求回答问题。
小轮车
小轮车是指车轮半径为20英寸的自行车。车身一般采用合金材料制成，可以承受从几米高的地方快速落下的冲力。车把可以转动360度，前后轮都装有供脚踩的“火箭筒”等。BMX（小轮车）运动是近年来兴起的一项极富挑战性的新型体育运动。
小轮车比赛属于平地花式赛，它最基本的动作有后轮点地跳、前轮点地跳、擦轮、定车、飘、过桥等。赛场上，运动员首先用力蹬车加速上升，越过最高坡道，而后又疾驰而下，跨过不同坡道，不断上升、下降，最终冲向终点。比赛过程中，优秀运动员一次可跨越几个坡道。运动员用力蹬车可加速上升，表明力可以改变物体的_____，到达坡道最高点时自行车仍要继续向前运动，这是因为自行车具有_____；运动员骑车离地飞跃到最高空时，受力_____（选填“平衡”或“不平衡”），下落过程中，重力对车_____（选填“有”或“没有”）做功，此时重力势能转化为_____能。
26．市场上有一种电热水机，如图所示是饮水机的简化电路图，S是温控开关，R1是调节电阻，其阻值为176Ω，R2是供热的电阻丝，它有高低两个挡位．饮水机的铭牌参数如图所示．求：
电热水机工作时，将_____能转化为_____能．R2的阻值是多少________？某次用低挡位工作时，需要将质量为1kg，初温12℃的水在一标准大气压下烧开，需要加热多长时间？（不计热损失，c水＝4.2×103J/（kg℃）________由（3）中计算可知，用低温挡把水烧开时，时间太长，想要缩短时间，那么在保证高温挡功率不变的情况下，如何对原电路进行改造？（只说明改变电阻的做法，不用计算）_________
27．家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U2＝220V，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V100W”、电烙铁标有“220V800W”，家中的电能表记录了这1h的用电情况（见图）。请解答以下问题：
该用户在这1h内消耗的电能有多少？该电能表能否正常工作？（友情提示：要读出小数部分）空调器消耗的电功率有多大？通过用户保险丝的电流有多大？如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为多少伏？若要求减少输电线损失的功率，用学过的知识分析说明可以采取的方法。
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】
当用电器短路时，火线和零线相接，通过它们的电流是相等的，无差值，不能使漏电保护器切断，故A错；用电器金属外壳不接地时，火线与零线也是串联的，通过它的电流与是相等的，无差值，不能使漏电保护器切断，故B错；正在工作的用电器总功率过大，是由于用电器的总电阻变小造成的，但通过火线与零线的电流仍是相等的，故C错；而小孩站在地上，用手接触插座上与火线相连插孔的金属体时，火线上电流会很大，与零线上电流的差值较大，会造成漏电保护器切断，故D正确；应选D．
2、D
【解析】
A．滑行时，a鞋相对于地面向右运动，故冰对a鞋的摩擦力向左，A错误；
B．蹬冰时，b鞋相对于地面向左运动，故冰对b鞋的摩擦力向右，B错误；
C．若a鞋底是橡胶，根据题意可知，橡胶底的鞋所受摩擦力大，会滑得更近，故C错误；
D．a鞋底是塑料，根据题意可知，塑料底的鞋所受摩擦力小，会滑得更远，故D正确．
故选D．
3、88.9% 2.2 提升物体的重力越大，机械效率越高 变小
【解析】
(1)[1]第2次实验中滑轮组的机械效率为：
(2)[2]如图丙所示，第3次实验中弹簧测力计的分度值为0.2N，示数为2.2N；
(3)[3]纵向分析表格中的数据得出结论：同一滑轮组，提升物体的重力越大，机械效率越高；
(4)[4]弹簧测力计拉动方向偏离了竖直方向，拉力F变大，拉下的距离s不变，总功变大，有用功不变，则滑轮组效率变小。
4、B
【解析】
A．滑轮组的动滑轮绕3段绳，绳子自由端移动的距离s2=3s1，W2= F2s2=F2×3s1=3F2s1，故A错误；
B．图中有用功为直接用F1将物体沿直线匀速拉动s1的距离做的功，W有=F1s1，故B正确；
C．考虑到滑轮重和摩擦，F2＞F1，故C错误；
D．图中拉力F2做的额外功包括克服动滑轮做的功和绳重及摩擦做的功，故D错误。
5、D
【解析】
A．机器人在水平地面运动时，对地面的压力：，
因对水平地面压强不超过3000Pa，所以由可得，该机器人与水平地面的最小接触面积：，故A错误；
B．50dB是指工作噪声的响度不是太高，故B错误；
C．该机器人所提供的水平推力为300N时，由图乙可知，此时机器人以0.6m/s的速度运动，则匀速直线运动2s能通过1.2m的路程，此过程水平推力做的功：，故C错误；
D．由图乙可知，机器人以0.3m/s的速度匀速直线扫地时，受到的水平推力 ，因机器人匀速直线扫地时处于平衡状态，受到的阻力和水平推力是一对平衡力，所以其受到的阻力：，故D正确．
6、C
【解析】
用去瓶内氧气一部分，质量减少，还剩一定质量的气体，由于是气体，无论质量用去多少，剩余氧气的体积始终等于氧气瓶的容积不变．气体总是在扩散，做无规则运动，体积还是一钢瓶，故瓶内剩余氧气分布如图C所示．
7、B
【解析】
生活中常见的导体有各种金属、酸碱盐溶液、石墨、人体、大地等；常见的绝缘体有玻璃、橡胶、陶瓷、空气、蒸馏水等。所以，木铲、玻璃杯和陶瓷盘都不容易导电，属于绝缘体，不锈钢锅是由金属制成的，是导体，故只有B符合题意。
二、填空题（本大题7小题，共21分）
8、L2 L1
【解析】
由两灯泡的铭牌可知，两灯泡的额定电压相等，且灯泡L1的额定功率小于灯泡L2的额定功率，
根据，L1灯泡的电阻大于灯泡L2的电阻，
（1）若将它们并联接入8V的电路中时，两灯泡两端的电压相等，两灯均在额定电压下工作，实际功率等于额电功率，灯泡L1的实际功率小于灯泡L2的实际功率，所以此时灯泡L2比较亮；
（2）若将它们串联接入8V电路中时，通过两灯泡的电流相等，
根据，L1的电阻大于L2的电阻，则L1的实际功率大于L2的实际功率，灯泡的亮暗取决于实际功率的大小，所以灯泡L1较亮．
9、L短路
【解析】
由电路图可知，灯泡与电阻R组成串联电路，电流表测串联的电流，电压表测灯泡两端的电压；电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭，只有一只电表的示数有示数，且只有灯L或电阻R发生故障，所以故障可以有以下几种情况：
若是R断路，则电流表无示数，电压表也无示数，故不符合题意；
若是R短路，则电路中只有灯泡L，与原来相比，电流表与电压表都有示数，故不符合题意；
若是灯泡断路，则电流表无示数，电压表测量的是电源电压；若将灯L和电阻R的位置对换后，由于灯泡断路，则电流表与电压表都没有示数，故不符合题意；
若灯泡短路，即电路中只有定值电阻R，此时电压表相当于测量导线的电压，故电压表无示；且若将灯L和电阻R的位置对换后，则该电路中只有R，故电流表与电压表都有示数，此时电压表测量的是定值电阻的电压，也就是电源电压，故符合题意．
综上所述，电路的故障应是L短路．
10、重 改变物体的性状 弹性 弹簧测力计
【解析】
苹果之所以对树枝产生向下的拉力，原因是它受到重力的作用，重力的方向是竖直向下的。树枝发生了形变，说明力可以改变物体的形状。树枝发生的变形，力消失后可以恢复原状是弹性形变，苹果对树枝的拉力越大，树枝的形变越厉害，我们利用这个原理制成的测量工具是弹簧测力计。
11、变大 不变
【解析】
平面镜成像的特点：①像与物的大小相等；②像与物到来面镜的距离相等；③像与物的连线与镜面垂直；④平面镜所成的像是虚像．
当她转身远离平面镜时，她到平面镜的距离变大，像离人的距离变大；像与物的大小相等，她在平面镜中的像的大小不变．
【考点定位】
平面镜成像的特点的应用
12、2.5 7.5
【解析】
根据题意知，L1的额定电压，额定功率，所以L1的额定电流为：
，L1的电阻为：，
L2的额定电压为，额定功率为 .
所以L2的额定电流为： ，
L2的电阻为：，
若两灯泡并联，若使其中一个灯泡正常发光，电源电压应为3V.
所以干路电流为： ，
若两灯泡串联，使其中一个灯泡正常发光，则电路中的电流应为 .
所以电源电压为：.
故答案为：2.5；7.5.
13、3 不变 不守恒 可再生 聚 电 太阳能汽车工作时将吸收太阳能的12转化为机械能
【解析】
(1). 5名领舞者的速度和质量相同，则动能相同，3号领舞者高度最大，则重力势能最大，机械能最大；
它们在上升过程过程中动能不变，它们在上升过程中机械能增大，她们在上升过程中，钢丝绳的拉力对她们做功，所以她们的机械能不守恒；
(2)太阳能可以源源不断的获得，是可以再生的，故它是可再生能源；
在太阳内部，太能之所以能发光发热，实质相当于无数个的氢弹爆炸而造成的，即氢原子核在超高温下发生聚变释放核能；
太阳能汽车上的电池消耗太阳能，把太阳能转化为电能，电动机再把电能转化成机械能；
竖直方向上汽车受重力、支持力及升力，重力从重心竖直向下画，支持力和升力从重心竖直向上画，在线段的末端用箭头表示，符号分别用G、N和F表示。如图所示：
14、船（人） 东 静止
【解析】
以船或以人为参照物，桥与船之间的位置发生了变化，所以桥是运动的，故会有桥迎面而来；
河岸和桥之间没有位置移动，是相对静止的，他感到桥向西运动，以河岸为参照物，船相对于河岸向东运动；人在船上，人与船的位置不发生变化，以船为参照物，人是静止的。
三、作图题（共7分）
15、
【解析】
两个阶段电梯做匀速运动，人处于平衡状态，人受到的合力为零，则人只受重力，支持力，不受摩擦力；分别过人的重心竖直向上画出支持力和竖直向下画出重力，并标出符号，如图所示：
16、
【解析】
试题分析：由题可知，小球从弧形槽上的A点静止释放，沿弧形槽滚至另一端的最高点为C点，C点位置低于A点，小球的机械能减少，克服摩擦做功，所以，小球在B点时，受到竖直向下的重力和竖直向上的支持力的作用，两个力大小相等．同时还受到水平向左的摩擦力作用，用力的示意图画出三个力即可．
【考点定位】力的示意图
17、
【解析】
发光物体A发出的光由水进入空气后进入人眼，人眼逆着折射光线看到A成的虚像A′，连接人眼与A′交水面于点O，过O点垂直水面作出法线，连接AO画出入射光线，连接O与人眼画出折射光线，如图所示：

四、实验题（本大题共5小题，共20分）
18、Ⅱ 变大 上升 反射
【解析】
(1)凸透镜焦距是15.0cm，当把凸透镜固定在50cm刻度线位置，蜡烛固定在15cm刻度线位置时，物距为50cm−15cm=35cm，大于2倍焦距，所以此时成倒立缩小的实像，像在1倍和2倍焦距之间，即光屏应在Ⅱ区域内左右移动；此时成的是倒立、缩小的实像；
若得到清晰的像后，只将光屏和蜡烛的位置对调，根据光路可逆可知，此时成的是倒立、放大的实像，像的大小变大；
(2)凸透镜成倒立的实像，蜡烛由于燃烧逐渐变短，相对于凸透镜向下移动，所以像逐渐向上移动；
(3)从凸透镜上看到了身后景物正立、缩小的像，此时她所持的凸透镜镜面当成了反射面，即当做了凸面镜，此时成的是正立缩小的虚像，是根据光的反射来成像的．
19、振动 响度 Hz 音调 音色
【解析】
（1）声音由振动产生，所以塑料尺发出的声音是由塑料尺振动产生的；
（2）如图a所示，用较小的力轻拨塑料尺；如图b所示，用较大的力重拨塑料尺，即两次尺子伸出桌面的长度相同，尺子的振动幅度不同，振幅决定响度，所以从a到b，塑料尺发出声音的响度变大；
（3）如图c到图d，拨塑料尺的力不变，使塑料尺伸出桌面的长度变长，用仪器测得c图实验声音为1.3×102，d图实验声音为1.2×102，两个数据的单位是Hz，即声音振动的频率，频率决定音调，所以可知随着塑料尺伸出桌面的长度变长，发出声音的音调变低；
（4）如图c到图f，拨塑料尺的力不变，塑料尺伸出桌面的长度不变，在塑料尺右端开小孔，开孔前后、两次发声的波形图象如图所示，产生的声音波形发生了细微的变化，这些波形的细微变化，决定的是声音的音色，所以可知结构的不同，会导致发出声音的音色改变．
20、电流表的示数 b d 三 材料、横截面积相同的导体，长度越长，电阻越大 将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论
【解析】
（1）当接入电路不同的导体时，可通过观察电流表示数来比较导体电阻的大小；
（2）为了验证猜想一，导体的电阻与导体的材料有关，应控制导体的长度和横截面积相同、材料不同，应选用金属丝b 、d进行实验；
（3）选用金属丝分别接入电路两点间，b 、c两金属丝的长度、材料相同，横截面积不同，因此是为了验证导体的电阻和横截面积的关系，即为了验证猜想三；
（4）分别将两金属丝接入电路中两点时，两金属丝材料、横截面积相同，长度不同，通过它们的电流分别为，且，由此得到的结论是：材料、横截面积相同的导体，长度越长，电阻越大．
（5）为了验证导体的电阻可能还与导体的温度有关．将干电池、电流表、开关、镍铬合金丝组成一串联电路，闭合开关，用酒精灯加热镍铬合金丝一段时间，观察电流表示数的变化，分析得出结论．
21、 断开 左 0.24 0.48 右 增加1节电池 不需要 小灯泡由导体材料制成，LED灯是由半导体材料制成
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，灯的额定电压为2.5V，故使用0﹣3V量程，实物电路如下：
（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的左端；
（3）如图2乙所示，电流表选用小量程，分度值为0.02A，其值为0.24A，小灯泡的功率为：P＝UI＝2V×0.24A＝0.48W；
灯在额定电压下的功率为额定功率，电压表的读数为2V，小于灯的额定电压，要使灯泡正常发光，应将增大灯的电压，由串联电路电压的规律，应减小变阻器的电压，根据分压原理，应减小变阻器连入电路中的电阻大小，即滑片向右移动，当电压表示数为2.5V时，小灯泡正常发光，小灯泡达到额定功率；
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大，说明电源电压较小；为了用该灯泡继续完成实验，做法是增加1节电池；
（5）小灯泡在不同电压下的功率不同，在额定电压下的功率为额定功率；比较灯泡在不同电压下的功率关系，不需要重新测量前两次实验数据；
（6）小灯泡是由导体材料制成的，LED灯是由半导体材料制成的，故小灯泡的I﹣U图象和LED灯图象．
22、325响度
【解析】
OE之间的距离s＝5×100m＝500m，由题意可知，声音从起点O处发出，观察员看到发令枪冒烟开始计时，看到E处同学举旗，计时终止，某次测得的时间是t=1.54s，则所测出的声音的速度v==325m/s；
声音的响度与发声体的振幅有关，同时也受距离发声体的远近的影响，E处同学比A处同学距离发声体远，所以E处同学听到的声音的响度比A处同学听到的声音响度明显要小，即响度明显不同。
五、计算题（本大题共2小题，共13分）
23、20牛
【解析】
根据阿基米德原理可得，物体受到的浮力为：
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×2×10－3m3=20N．
24、（1）5Ω、20Ω；（2）10Ω、6V
【解析】
试题考查知识点：电路分析；欧姆定律；
思路分析：不同的开关闭合与断开，使电路发生变化．
具体解答过程：
（1）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
R1===5
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
R2===20
（2）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
I==0.4A……………………………………………①
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
I′==0.2A…………………………………………②
结合R1=5R2=20,联立①、②式解得：
R=10Ω， U=6V
试题点评：不同的开关闭合与断开，电路处于不同的状态．这是电学计算中最典型的题例之一．
六、综合能力题（本大题共3小题，共18分）
25、运动状态 惯性 不平衡 有 动
【解析】
（1）运动员用力蹬车，车加速上升，小车的运动状态发生改变，说明力可以改变物体的运动状态；到达坡道最高点时自行车由于惯性会继续前进，从而能够越过最高坡道；
（2）运动员骑车离地飞跃到最高空时，运动状态不断发生改变，说明受力不平衡；下落过程中，在重力方向上移动了距离，重力对车做了功，小车的高度减小，重力势能减小，速度增大，动能增大，即重力势能转化为动能。
26、电 内 44Ω 840s 给R1并联一个电阻R3即可
【解析】
（1）电热水机工作时，是将电能转化为内能，主要利用了电流的热效应．
（2）当温控开关S闭合时，电阻R1被短路，只有加热电阻R2接入电路，饮水机处于加热状态，由得R2的阻值：，
（3）当S断开时，R1与R2串联，电路中的总电阻最大，总功率最小，饮水机处于保温状态（低挡位），因串联电路中总电阻等于各分电阻之和，所以，此时电路中的电流：，
则电热饮水机的保温功率（即加热电阻R2消耗的功率）：．
一标准大气压下，水的沸点t＝100℃，把水烧开，水吸收的热量：．
不计热损失，饮水机消耗的电能： ，
由知，饮水机需要加热的时间：；
（4）用低温挡把水烧开时，时间太长，想要缩短时间，在保证高温挡功率不变的情况下，需要增大R2的功率，需增大电流，需减小总电阻，则应给R1并联一个电阻R3即可．
27、（1）4.4kW•h（2）能（3）3.5kW（4）20A（5）250V（6）见解析
【解析】
（1）由如图18：00时，电能表示数为132.1kW•h，19：00电能表示数为136.5kW•h，
所以该用户在这1h内消耗的电能：W=136.5kW•h﹣132.1kW•h=4.4kW•h；
三个用电器的总功率为：；
该电能表允许接的用电器的总功率是 P=UI=220V×20A=4400W
因为4400W=4400W，所以电能表能正常工作；
（2）由题电源电压220V，家庭电路各用电器并联，所以三种用电器都正常工作，
所以空调的电功率：P空调=4.4kW -0.1kW-0.8kW=3.5kW；
（3）此时用电器的总功率：P=4400W，
由P=UI可得通过保险丝的电流：
；
（4）输电导线与用电器是串联的，要保证用户家里这三个用电器同时正常工作，则用电器两端电压为220V；
根据得，导线电压：U线=IR线=20A×1.5Ω=30V，
根据串联电路的电压特点，所以配电室向线路输出的电压：
U1=U额+U线=220V+30V=250V；
（5）由P损=I2R知，P损和I、R有关，为保证用户的电器正常工作，I不能改变，只能减小R，两地输电线的电阻R和输电线的长度、粗细、材料有关，因两地的距离不变，只有通过改变输电线的材料，即用电阻率更小的导体材料，或者换用较粗导线来减小R达到减小输电线的损失。
次数
钩码重/N
购码上升距离/cm
弹簧测力计示数/N
弹簧测力计上升距离/cm
机械效率
1
2
10
0.8
30
83.8%
2
4
10
1.5
30
？
3
6
10
？
30
90.9%
额定工作电压
15v
额定功率
30w
电池容量
220mAh
工作噪声
50dB
