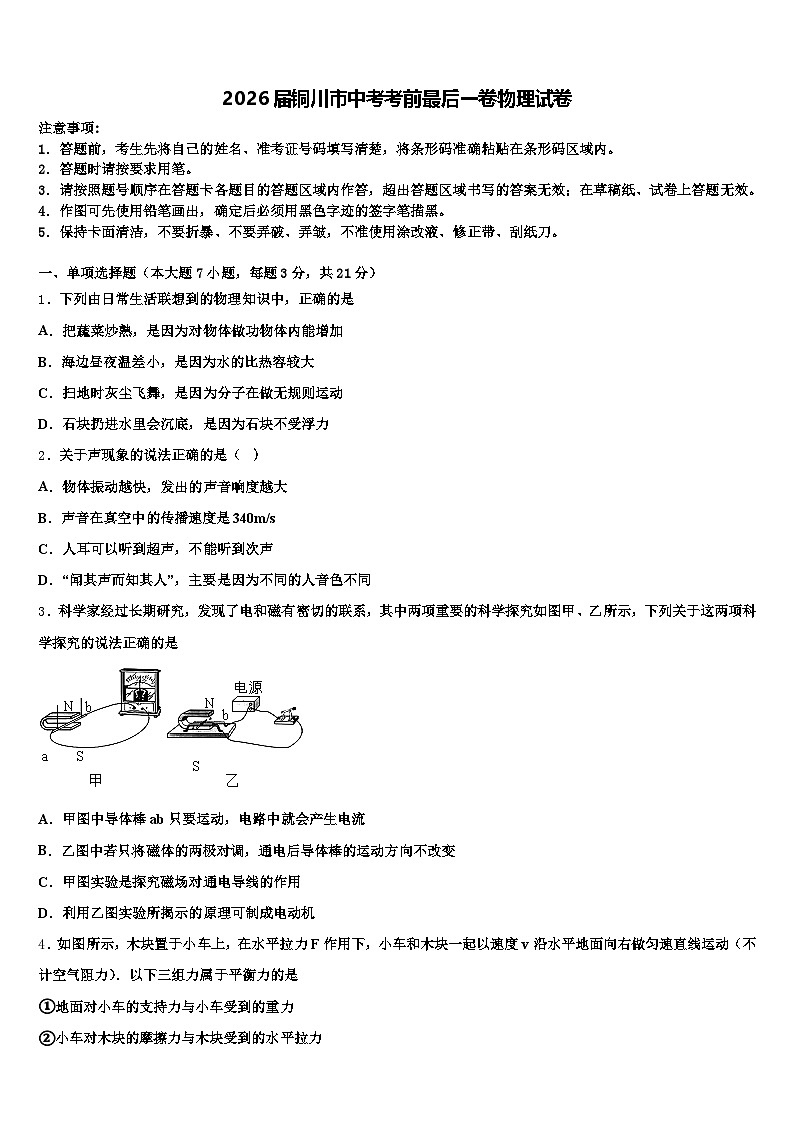

2026届铜川市中考考前最后一卷物理试卷（含答案解析）

这是一份2026届铜川市中考考前最后一卷物理试卷（含答案解析），共19页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．下列由日常生活联想到的物理知识中，正确的是
A．把蔬菜炒熟，是因为对物体做功物体内能增加
B．海边昼夜温差小，是因为水的比热容较大
C．扫地时灰尘飞舞，是因为分子在做无规则运动
D．石块扔进水里会沉底，是因为石块不受浮力
2．关于声现象的说法正确的是（ ）
A．物体振动越快，发出的声音响度越大
B．声音在真空中的传播速度是340m/s
C．人耳可以听到超声，不能听到次声
D．“闻其声而知其人”，主要是因为不同的人音色不同
3．科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是
A．甲图中导体棒ab只要运动，电路中就会产生电流
B．乙图中若只将磁体的两极对调，通电后导体棒的运动方向不改变
C．甲图实验是探究磁场对通电导线的作用
D．利用乙图实验所揭示的原理可制成电动机

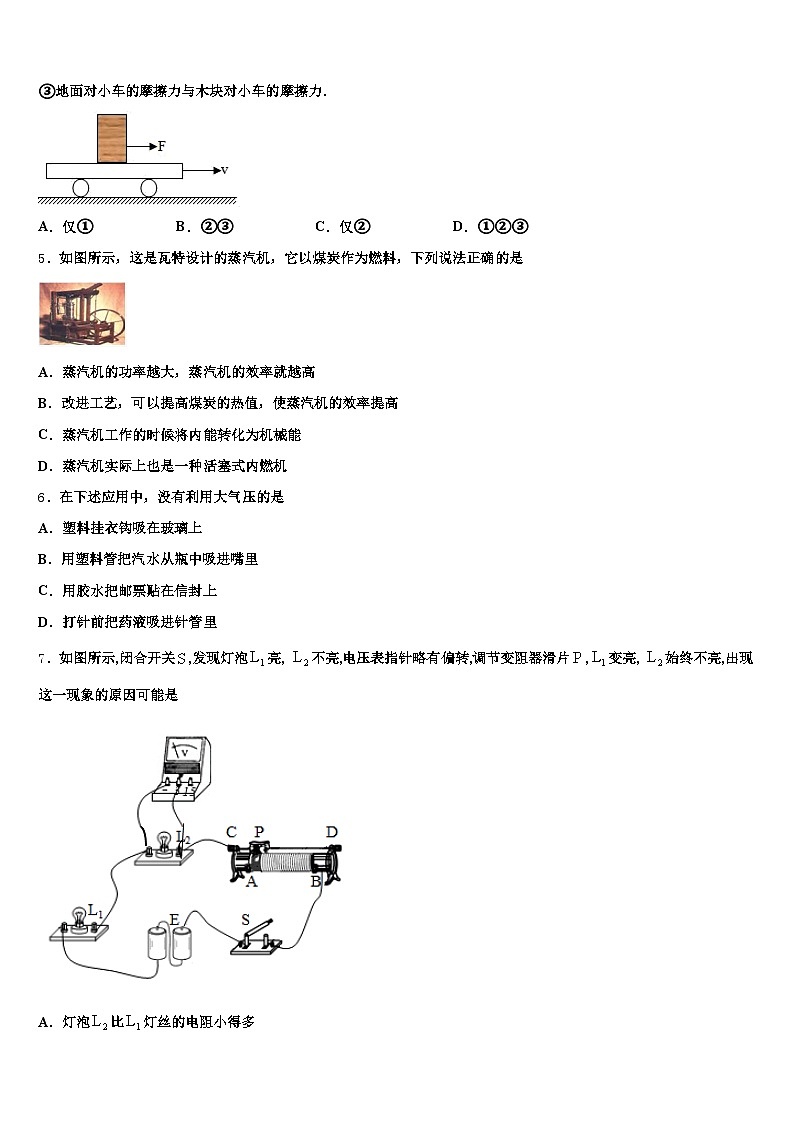

4．如图所示，木块置于小车上，在水平拉力F作用下，小车和木块一起以速度v沿水平地面向右做匀速直线运动（不计空气阻力）．以下三组力属于平衡力的是
①地面对小车的支持力与小车受到的重力
②小车对木块的摩擦力与木块受到的水平拉力
③地面对小车的摩擦力与木块对小车的摩擦力．
A．仅①B．②③C．仅②D．①②③
5．如图所示，这是瓦特设计的蒸汽机，它以煤炭作为燃料，下列说法正确的是
A．蒸汽机的功率越大，蒸汽机的效率就越高
B．改进工艺，可以提高煤炭的热值，使蒸汽机的效率提高
C．蒸汽机工作的时候将内能转化为机械能
D．蒸汽机实际上也是一种活塞式内燃机
6．在下述应用中，没有利用大气压的是
A．塑料挂衣钩吸在玻璃上
B．用塑料管把汽水从瓶中吸进嘴里
C．用胶水把邮票贴在信封上
D．打针前把药液吸进针管里
7．如图所示,闭合开关,发现灯泡亮, 不亮,电压表指针略有偏转,调节变阻器滑片,变亮, 始终不亮,出现这一现象的原因可能是

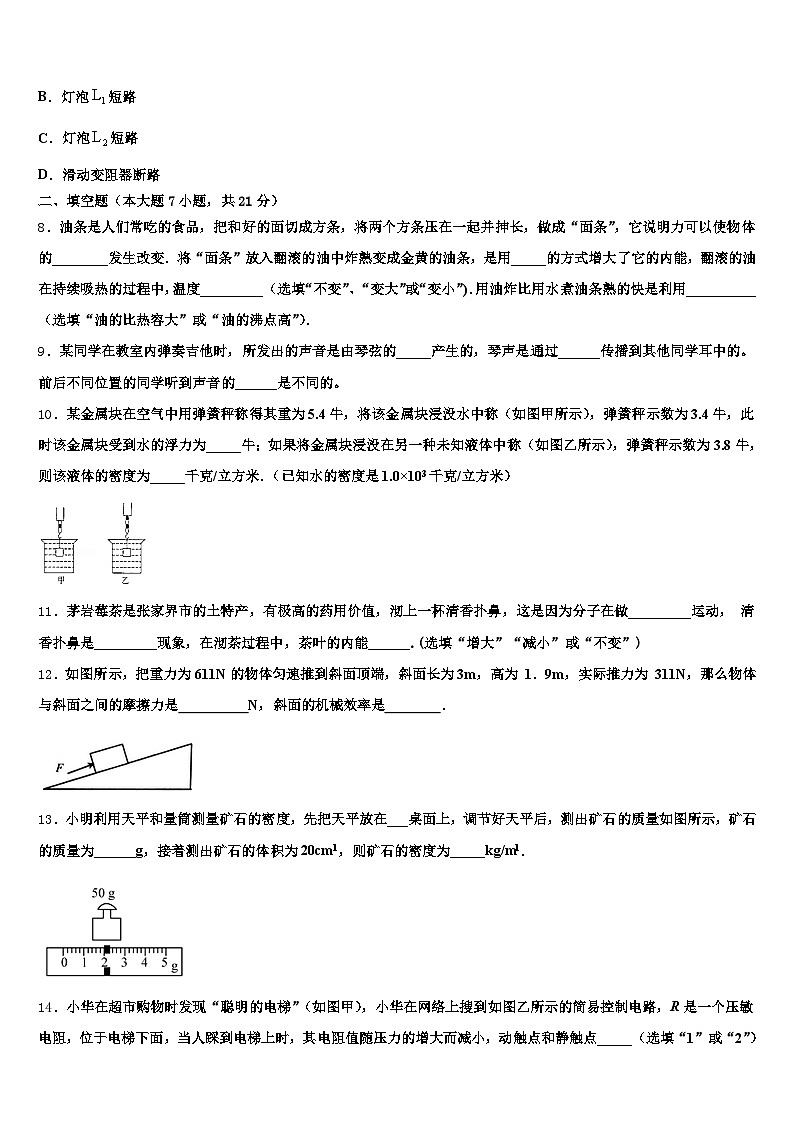

A．灯泡比灯丝的电阻小得多
B．灯泡短路
C．灯泡短路
D．滑动变阻器断路
二、填空题（本大题7小题，共21分）
8．油条是人们常吃的食品，把和好的面切成方条，将两个方条压在一起并抻长，做成“面条”，它说明力可以使物体的________发生改变．将“面条”放入翻滚的油中炸熟变成金黄的油条，是用_____的方式增大了它的内能，翻滚的油在持续吸热的过程中，温度_________（选填“不变”、“变大”或“变小”)．用油炸比用水煮油条熟的快是利用__________（选填“油的比热容大”或“油的沸点高”）．
9．某同学在教室内弹奏吉他时，所发出的声音是由琴弦的_____产生的，琴声是通过______传播到其他同学耳中的。前后不同位置的同学听到声音的______是不同的。
10．某金属块在空气中用弹簧秤称得其重为5.4牛，将该金属块浸没水中称（如图甲所示），弹簧秤示数为3.4牛，此时该金属块受到水的浮力为_____牛；如果将金属块浸没在另一种未知液体中称（如图乙所示），弹簧秤示数为3.8牛，则该液体的密度为_____千克/立方米．（已知水的密度是1.0×103千克/立方米）
11．茅岩莓茶是张家界市的土特产，有极高的药用价值，沏上一杯清香扑鼻，这是因为分子在做_________运动， 清香扑鼻是_________现象，在沏茶过程中，茶叶的内能______.(选填“增大”“减小”或“不变”)
12．如图所示，把重力为611N的物体匀速推到斜面顶端，斜面长为3m，高为 1．9m，实际推力为 311N，那么物体与斜面之间的摩擦力是 N，斜面的机械效率是 ．
13．小明利用天平和量筒测量矿石的密度，先把天平放在___桌面上，调节好天平后，测出矿石的质量如图所示，矿石的质量为______g，接着测出矿石的体积为20cm1，则矿石的密度为_____kg/m1．
14．小华在超市购物时发现“聪明的电梯”（如图甲），小华在网络上搜到如图乙所示的简易控制电路，R是一个压敏电阻，位于电梯下面，当人踩到电梯上时，其电阻值随压力的增大而减小，动触点和静触点_____（选填“1”或“2”）接触，使电动机的转速变_____（选填“快”或“慢”）
三、作图题（共7分）
15．如图所示是小磁针放在通电螺线管右端静止时的情形，在螺线管左侧的虚线框内标出导线中电流的方向．
16．在图中画出力F1的力臂和力臂L1对应的力F1．
17．在图中标出小磁针的N极和通电螺线管下方那条磁感线的方向．
四、实验题（本大题共5小题，共20分）
18．在“探究影响导体电阻大小的因素”实验中．小明实验小组设计了如图所示的
探究电路图，A、B间可接入所研究的导体，此电路的设计是通过观察对比灯泡的亮度现象来比较电阻大小的．
（1）下表中给出了四种导体，如果想探究电阻与材料的关系，应选择编号_____的两种导体接入电路的AB间．
（2）如果在A、B问先后接入编号为2和3的导体，这是在探究导体电阻与_____关系．发现接入导体3时小灯泡更亮些，则由此可初步得出的结论为_____．
（3）实验小组还想检测HB、2B铅笔芯的导电性，他们取两段HB和2B铅笔芯，分别接入电路A、B间观察比较灯泡的亮度就可以验证它们的导电性了．请指出他们设计中的错误：_____．
（4）请你评价此电路设计上的不足_____．你对此设计的改进意见是；_____．
19．在研究液体压强规律时．
（1）老师在空心玻璃管一端套上橡皮膜，并向管内注入适量的水（如图甲），你观察到的现象是______，这说明：______．
（2）如图乙是压强计，将压强计的橡皮膜放入液体中时，我们是通过______来判断液体压强大小的．为了使这一现象更明显，你认为U型管应______．（填字母）
A．注入酒精B．注入水银C．用内径更细的U型管
（3）小明认为，不用压强计用图甲装置同样可以探究液体内部压强．具体操作是：将玻璃管中的水倒出，将有橡皮膜的一端向下竖直放入液体中，随着橡皮膜所在深度的改变，橡皮膜的凹陷程度也随之发生变化（如图丙）．对比压强计，你认为上述探究装置两大主要缺陷表现在：
①______；②______．
20．小明同学在海边游玩时拾到了一大一小两块的鹅卵石（鹅卵石吸水忽略不计）。
小明用天平和量筒测量小块鹅卵石的密度。小明进行了下列实验步骤：
①向量筒中倒进V1=38cm3的水；
②用调节好的天平测出鹅卵石的质量m；
③根据密度的公式，算出鹅卵石的密度ρ；
④将鹅卵石浸没在量筒内的水中，读出鹅卵石和水的总体积V2。
他采用正确的实验步骤顺序为______（填选项前的字母）。如图甲所示，小明在调节天平横梁平衡过程中的操作错误是________。小明纠正错误后，重新调节天平平衡并测量鹅卵石的质量，当天平平衡时右盘砝码和游码如图乙所示，由图丙可知鹅卵石的体积，通过计算鹅卵石的密度为______g/cm3。鹅卵石磨损后，它的密度将______（选填“变大”、“变小”或“不变”）。若小明在图丙中读数时视线俯视，所测得鹅卵石的密度将______（选填“偏大”、“偏小”或“不变”）。为测出无法放入量筒的大鹅卵石的密度，小明设计了如下步骤：
①先用天平测出鹅卵石的质量m；
②在烧杯中放入适量的水如丁图所示，用天平测出总质量m1；
③将鹅卵石浸没在烧杯的水中如图戊所示，并在水面处做一标记后，再将鹅卵石从水中取出；
④向烧杯中加水到标记处如己图所示，再用天平测出此时水和烧杯的总质量m2；
⑤设水的密度为ρ水，鹅卵石密度的表达式：ρ石＝_______。
⑥若步骤③中取出鹅卵石时会带走一些水，小明所测的鹅卵石密度______（选填“大于”、“小于”或“等于”）真实鹅卵石密度
21．小张同学在做“测量小灯泡电阻”的实验中，所用器材如下：两节新干电池，标有2.5V相同规格的小灯泡若干，两个滑动变阻器R1“10Ω 1A”、R2“20Ω 2A”，开关、导线若干．
请你根据图甲，用笔画线代替导线，将图乙中的电路连接完整（要求：滑动变阻器滑片P右移灯泡变亮，且导线不交叉）．闭合开关前，滑片P应位于_____（选填“A”或“B”）端．正确连接电路后，闭合开关S，移动滑片P，小张发现小灯泡始终不亮，电流表指针几乎未偏转，电压表有示数，则故障原因可能是_____．
A．小灯泡短路
B．滑动变阻器短路
C．小灯泡断路
D．滑动变阻器断路排除故障后，移动滑片P，依次测得6组数据，如表一所示．其中第2次实验时电流表表盘如图丙，此时电路中的电流为_____A；第4次实验时灯泡电阻值为_____Ω．由表一中的数据可知，小张选用的滑动变阻器应是_____（选填“R1”或“R2”）．小张将这6组数据算得的电阻值取平均值作为小灯泡的电阻，这种数据处理方式是_____（选填“合理”或“不合理”）的，理由是_____．
表一
表二
（5）小张继续用图乙所示装置来探究“电流与电阻的关系”．他分别把阻值准确的5Ω、10Ω、20Ω的定值电阻接入原小灯泡的位置，通过实验，记录电流表示数如表二所示．他发现通过导体的电流跟电阻不成反比，其原因可能是：_____．
22．在“测量小灯泡的额定功率”实验中，灯泡上标有“3.8V”的字样，电源电压恒定不变．
闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，电压表无示数，其故障原因可能是______．排除故障后，开始实验，闭合开关，电压表的示数为2.5V，此时应将变阻器滑片向____端调节，在移动变阻器滑片的过程中，眼睛应注视___的示数，直至灯泡正常发光，此时电流表的示数为0.4A，则灯泡的额定功率为___W．完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．请完成下列的实验步骤：
①闭合开关S1和S3，移动滑片，当电压表的示数为___V时，停止移动滑片．
②只闭合开关S1和S2，读出此时电压表的示数为U；
③灯泡额定功率的表达式为P额=____（用已知量和测量量表示）．
五、计算题（本大题共2小题，共13分）
23．如图甲所示电路，电源两端电压U不变，R1是定值电阻，R2是滑动变阻器．当开关S闭合后，改变滑动变阻器接入电路的电阻，其电流与电压的关系如图乙所示．
请依据题中提供的信息，求滑动变阻器R2接入电路的最大阻值请分析求出定值电阻R1的电阻值和电源电压电阻R1消耗电功率的最大值
24．如图，某品牌太阳能汽车在景区接送游客。
车轮与地面的总接触面积为200cm2，该汽车对水平地面的压强2.5×105 Pa，求该车对地面的压力多大？某次运送游客时，该车以18 km/h的速度在水平路面上匀速行驶3.6 km，此时该车的输出功率为800 W。则此过程中该车受到的阻力多大？牵引力所做的功多大？
六、综合能力题（本大题共3小题，共18分）
25．阅读短文,回答问题
空气的动力
空气动力是指空气与物体做相对运动时作用在物体上的力,简称气动力.当我们快速地松开鼓起来的气球时,气球会“嗖”的一下飞出去了,这时气球获得了气动力.我们再观察一个实验:如图甲所示,将一个针管的活塞推到底端,并通过一个胶管与一个吹了气的气球相连.用力挤压气球,发现活塞被顶起.这个实验说明空气作为动力对活塞做了功.
被压缩的气体压强变大,能对外做功.那么在生活中是否能将空气作为一种“能源”,变成一种推进物体前进的动力呢?经过长时间探索,人们已经成功制造出多种使用压缩空气为动力,推动叶片或者活塞运动的发动机,即叶片式、活塞式空气发动机.
图乙是某新型的以空气发动机为动力的汽车.它共有4个压缩空气缸,总容量为90L,可储存标准大气压下90m3的空气,其设计最高速度可达154Km/h,平均每加一次气能行驶200Km或10h.压缩空气动力汽车的充气方式有两种:一是使用车辆自带的空气压缩机,使用家庭电路作为电源,就可在4个小时内完成充气;二是到指定的加气站,可在短短3分钟内完成充气.由于空气发动机不直接使用燃料,因而具有体积小、结构简单、维修成本低、操控方便、“零”排放的优点.即使因为技术不成熟导致某些缺点,在科学界引起不小的争议,但这项技术仍然具有广阔的发展空间.
根根据上述材料,回答下列问题: 压缩空气动力汽车与汽油机汽车相比优点是________ (说出一点即可) 汽油机是利用内能做功的,图丙所示是四冲程汽油机的_______冲程.
A．吸气冲程 B．压缩冲程 C．做功冲程 D．排气冲程分析上文,下面说法正确的是________ (正确的选项多于一个).
A．松开鼓起来的气球时,气球飞出去,这是因为物体间力的作用是相互的
B．空气动力汽车工作时将内能转化为机械能
C．以空气发动机为动力的汽车,靠气缸内空气燃烧产生能量
D．空气动力汽车工作时不会有能量的损失 资料表明,空气发动机排出的尾气温度低于周围空气的温度,对于产生此现象的原因,请你提出一条合理的解释________。
26．肥胖可能会引发许多慢行疾病，某人用如图所示的健身拉力器进行减肥锻炼，配重由若干金属块（每块质量为10kg）组成，锻炼时可以根据自己的实际选择配重的金属块数量．（杆重、绳重、摩擦均不计，g取10N/Kg）
拉力器上的滑轮均属于________（选填“定”或“动”）滑轮． 若该人的质量为85kg，他一次最多能拉起________块金属块． 当他选择6块金属块时，把拉杆向下拉动0.5米，若累积拉动100次，拉力共做了多少功______？假设脂肪氧化释放的能量10%用于拉力做功，则相当于消耗多少克脂肪______？（已知1克脂肪在体内完全氧化约释放37.5千焦的能量）．
27．按照规定，我国载货车辆的轮胎，对地面的压强应控制在700kPa 以内，但有些司机，为了获取更多利益，肆意超载．有一辆重3t的6轮货车，核准载货量为4t，实际装货9t，如果每个车轮与路面的接触面积为0.02m 2 ，每个车轮平均分担所有负重．（g取10N/kg） 通过计算说明，该车对路面的压强是否超过规定 运用所学的物理知识说明超载的危害（只要求说出两点）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、B
【解析】
A、把蔬菜炒熟，是通过热传递使得物体内能增加，故A错误；
B、因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度变化小，所以海边昼夜温差比内陆小，故B正确；
C、分子很小，通过肉眼不能直接看到的，而灰尘是由分子组成的，不是分子，故C错误；
D、石块扔进水里会沉底，是因为石块受到的浮力小于重力，故D错误；
2、D
【解析】
分析：（1）响度是指声音的强弱，它与振幅有关；
（2）声音的传播需要介质，不能在真空中传播，声音在15℃的空气中传播速度是340m/s
（3）人的听觉频率范围在20Hz～20000Hz，低于20Hz的声音为次声，高于20000Hz的声波为超声，都是人耳听不到
（4）音色是指声音的品质与特色，不同物体发出的声音音色是不同的．
解答：A、音调的高低与频率有关，频率越快，音调越高，故A错误；
B、声音不能在真空中传播，故声音在真空中的传播速度是0m/s．故B错误；
C、超声波和次声波，不在人耳的听觉范围之内，都是人耳听不到的，故C错误；
D、不同人说话的特点不同，“闻其声知其人”，说明可以根据音色来判断说话者，故D正确．
故选D．
【点睛】本题考查声音的三个特征，声音的传播速度及人耳听到的范围等知识，综合性强，但是难度不大，属于基础知识的考查．
3、D
【解析】
A、甲图中棒ab只有做切割磁感线运动时，电路中才会产生电流，故错误；
B、影响导体运动方向的因素有两个：电流的方向和磁场的方向，当乙图中的磁体的两极对调，则导体的运动方向会改变，故错误；
C、甲图中棒ab做切割磁感线运动时，电路中会产生电流，该实验探究的是电磁感应现象，故错误；
D、图乙实验是通电导线在磁场中受到磁场力的实验，根据该原理可制成了电动机，故正确。
4、B
【解析】
二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上．
①地面对小车的支持力为小车与物体的重之和，与小车受到的重力不相等，不是平衡力；
②小车对木块的摩擦力与运动方向相反是向左的，遭遇木块受到的水平拉力向右，二力大小相等、方向相反、作用在一条直线上、都作用于木块，是平衡力；
③地面对小车的摩擦力与运动方向相反方向向左，木块对小车的摩擦力使小车向右运动，所以方向向右，二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上．是平衡力．
故选B．
5、C
【解析】
A、功率反映热机做功的快慢，蒸汽机的效率与功率无关，故A错误；
B、改进工艺，可以使燃料燃烧更充分，使蒸汽机的效率提高，但改进工艺不能提高煤炭的热值，故B错误；
C、蒸汽机工作时，消耗化学能转化为内能，再转化为机械能，即将内能转化为机械能，故C正确；
D、蒸汽机是燃料在气缸外部燃烧，是外燃机，故D错误。
6、C
【解析】
利用大气压往往是物体的一个位置和空气接触，另一个位置没有空气或空气减少．大气压强是由于空气具有重力和流动性而产生的，由此就能判断出生活中大气压存在和应用的一些现象．
【详解】
A. 挂钩与墙壁紧密接触则挂钩内部无空气，故外部大气压产生了对挂钩的压力，是利用大气压作用，故本选项不符合题意；B. 用吸管吸汽水时，口腔内气压小于汽水瓶中的气压，在大气压的作用下，把汽水压入口内，这是用到了大气压的缘故，不符合题意；C. 用胶水把邮票贴在信封上，是利用胶水的粘度，与大气压无关，故本选项符合题意；D. 打针前把药液吸进针管里用到了大气压，故本选项不符合题意；故选C.
7、A
【解析】
电路中电压表测L2的电压，且电压表指针略有偏转，则L2没有短路，调节变阻器滑片，变亮，L1没有短路，电路是通路，所以始终不亮的原因，可能是灯泡比灯丝的电阻小得多，电流相同时，电阻越小，功率越小，亮度越低，故A正确，BCD错误．
二、填空题（本大题7小题，共21分）
8、形状 热传递 不变 油的沸点高
【解析】
厨师在做油条的过程中，将两个方条压在一起并抻长，做成“面条”，它说明力可以使物体的形状发生改变；炸熟油条时，是通过热传递的方式增大了它的内能，而把油条炸熟；此过程中沸腾的油持续吸热，但温度不变；油炸比水煮更快使物体变熟，是因为油沸点高，温度越高，分子运动越剧烈．
9、振动 空气 响度
【解析】
声音是由物体振动产生的，因此琴声是由琴弦振动产生的；琴声和我们的耳朵之间有空气，琴声是通过空气传播到耳朵中；声音的响度与物体距离发声体的远近有关，物体距离发声体越近，响度越大，故前后不同位置的同学听到声音的响度是不同的。
10、2 0.8×103
【解析】
根据题意知道，浸没在水中时金属块所受到浮力是：
F浮=G-F示=5.4N-3.4N=2N；
金属块浸没在水中时由F浮=ρ水V排 g可知金属块的体积是：
V=V排=F浮/ρ水g=2N/1×103kg/m3×10N/kg=2×10-4 m3；
当浸没在另一种液体中时，金属块受到液体的浮力是：
F浮′=G-F示′=5.4N-3.8N=1.6N；
在V排 不变时，由阿基米德原理知道，
1.6N=ρ液 ×10N/kg×2×10-4 m3，
解得该液体的密度是：
ρ液 =0.8×103 kg/m3。
11、热(永不停息地无规则) 扩散 增大；
【解析】
闻到茶水的清香，是茶叶的清香分子，扩散到空气当中的现象，这是因为分子在永不停息地做无规则运动；在沏茶过程中，茶叶的温度增大，内能增大；
12、121 61%
【解析】
试题分析：由题意可知，有用功W有=Gh=611N×1．9m=541J，总功为W总=Fs=311N×3m=911J，所以额外功W额=W总-W有=911J-541J=361J，所以可知摩擦力f=W额/s=361J/3m=121N，斜面的机械效率为W有/W总=541J/911J=61%。
【考点定位】简单机械；机械效率
13、水平 52 2.6×101
【解析】
试题分析：天平应当放在水平桌面上，矿石的质量是砝码加上游码，为52g．
矿石的密度．
【考点定位】测量密度
14、2 快
【解析】
当人走下电梯后，压敏电阻的阻值增大，则控制电路中电流变小，电磁铁的磁性变弱，衔铁被拉起与触点1接触，R1与电机串联，电动机两端电压较小，电动机的功率较小，电动机转速较慢；
当人站在电梯上时，压敏电阻R的阻值减小，控制电路中电流增大，电磁铁磁性变强，则衔铁被吸下，与触点2接触，电阻R1没有连入电路，电动机两端电压增大为电源电压，电动机的功率变大，电动机转速变快。
三、作图题（共7分）
15、
【解析】
因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管右侧为S极、左侧为N极；
根据安培定则判断，右手大母指向左即指向N极握住螺线管，则四指弯曲指向电流的方向，可知，螺线管中电流由右侧流入、左侧流出；如图所示：
重点是安培定则的应用，此定则展示了电流方向与磁场方向的关系，知道电流方向可以判断磁场方向，知道磁场方向当然也可以判断电流方向，注意多加练习熟练应用．
16、见解析
【解析】
力臂是由支点向力的作用线所引的垂线段的长，也就是说力和对应的力臂所在的直线是垂直的，根据这一规则可画出如下图所示的力和力臂：
17、
【解析】
试题分析：电流从螺线管的左端流入右端流出，结合线圈绕向，利用安培定则可以确定螺线管的左端为S极，右端为N极．
磁感线的方向是：在磁体的周围N极流出，回到S极．由于螺线管的右端为N极，由此可以确定磁感线的方向是向左的．
根据异名磁极相互吸引可以确定与螺线管左端S极靠近的是小磁针的N极，则小磁针的右端为S极．
四、实验题（本大题共5小题，共20分）
18、1、2 导体的横截面积 在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小 没有控制两个铅笔芯的长度和横截面积相同 当两个导体电阻相差较小，不易通过灯泡的亮度来比较其电阻大小 在电路中串入电流表
【解析】
（1）探究电阻与材料的关系，保持长度和横截面积相同，改变导体的材料，只有1和2的长度和横截面积相同，材料不同，因此选择编号为1和2的导线；
（2）编号为2和3导体的材料和长度相同，导体的横截面积不同，因此探究电阻与导体的横截面积关系；
根据表中数据可知，导体2和3的长度、材料相同，横截面积不同，导体3的横截面积大；当在AB间接入导体3时，小灯泡更亮，说明此时电路中电流较大，电阻较小，故可得出的结论是：在导体的材料和长度都相同时，导体的横截面积越大，导体电阻越小；
（3）实验中，探究HB、2B铅笔芯的导电性，应该控制两个铅笔芯的长度和横截面积相同，没有控制两个铅笔芯的长度和横截面积相同；
（4）实验中可通过观察灯泡亮度来判断电阻的大小，当两个导体电阻相差较小，不易通过灯泡的亮度来比较其电阻大小，这是该实验在电路设计上的不足；因此可以在电路中串联接入电流表加以改进，这样通过电流表示数的改变观察电阻的大小更准确．
19、橡皮膜凸起 液体对容器底部有压强 U型管两端液面高度差 A 橡皮膜凹陷程度不明显 只能探究液体向上的压强
【解析】
（1）甲装置，没有倒水时，橡皮膜是平的，向装置中加入一定量的水，水对橡皮膜有向下的压力，观察到橡皮膜向外凸，这说明液体对容器底有压强；
（2）压强计是通过U形管中液面的高度差来反映被测压强大小的．，液面高度差越大，液体的压强越大，如果被测压强大小相同，U形管中液体密度越小，液面高度差越大，为了使实验现象更明显，小明应该选择染色的酒精装入U形管中，故A正确．
（3）丙装置在水中橡皮膜向内凹，现象不容易观察，同时该装置只能探究液体向上的压强，无法探究压强与方向的关系．
20、②①④③（①②④③） 游码没有放到标尺左端的零刻度线处 2.66 不变 偏小 mρ水/（m2- m1） 等于
【解析】
（一）（1）根据题意知道，测量鹅卵石的密度时，需要分别测量出鹅卵石的体积和质量，然后计算鹅卵石的密度，故实验的步骤是：②①④③或①②④③；
（2）托盘天平使用时，首先要调节横梁平衡，在调节横梁平衡前，要用镊子将游码移到标尺左端的零刻度线处，而在图甲中调节横梁平衡的过程中，游码仍在标尺的中间，没有移到标尺左端的零刻线处；
（3）由图乙知道，标尺的分度值为0.2g，砝码的质量为20g、5g，游砝所对的刻度值为1.6g，则鹅卵石的质量是：m=20g+5g+1.6g=26.6g，根据题意知道，向量筒中倒进V1=38cm3的水，由图丙知道，放入鹅卵石后的总体积为48cm3 ，故石子的体积是：V=25cm3 -38cm3 =10cm3 ，由 知道，鹅卵石的密度是：=2.66 g/cm3；
（4密度是物质的属性，与质量和体积无关，所以鹅卵石磨损后，它的密度将保持不变；
（5）量筒读数时，视线与液面底部相平，若如图丙视线俯视，则读数比实际偏大；由知道，m不变，V偏大，则所测得鹅卵石的密度将偏小。
（二）由②③④知道，与鹅卵石同体积的水的质量是：m′=m2- m1，由知道，此质量的水的体积是： ，即鹅卵石的体积是：，故鹅卵石密度的表达式： ；由于步骤③中取出鹅卵石时会带走一些水，但向烧杯中加水时，仍到标记处，所以没有影响体积的测量，故小明所测的鹅卵石密度等于真实鹅卵石密度。
21、 A C 0.2 8 R2 不合理 灯丝的电阻会随温度变化 没有控制电阻两端的电压不变
【解析】
（1）测量小灯泡电阻的实验中，滑动变阻器应“一上一下”串联接入电路中，P向右移动时灯泡变亮，说明电路中电流变大，变阻器连入阻值变小，故应将其右下接线柱接入电路中，如图所示：
（2）为了保护电路，闭合开关前，应将滑片P置于阻值最大处，即A端；
电流表指针几乎没有偏转，灯不亮，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的灯泡断路了，故选C；
（3）图丙中电流表量程为0～0.6A，分度值为0.02A，电流表示数为0.2A；
由表中数据可知，第4次实验时灯泡两端电压2.0V，电流0.25A，此时灯泡电阻值为：
RL＝＝＝8Ω；电源由两节干电池串联组成，则电源电压为3V，第1次实验时灯泡两端的电压为0.5V，则滑动变阻器两端的电压为：U'＝3V-0.5V＝2.5V，此时变阻器连入电路中的电阻：R滑＝≈15.6Ω＞10Ω，这说明小张选用的滑动变阻器应是R2；
（4）灯泡的电阻随温度的变化而变化，不是一个定值，故取平均值没有意义，是不合理的；
（5）实验时，分别把5Ω、10Ω、15Ω电阻接入原灯泡位置，通过实验，记录电流表示数如表二所示；分析表二数据可知，通过导体的电流跟电阻不成反比，且每次实验中电流与电阻的乘积是不同的（即电压不同），所以其原因是没有控制电阻两端的电压不变．
22、小灯泡短路 左 电压表 1.52 3.8
【解析】
（1）闭合开关，移动滑动变阻器滑片，发现灯泡始终不亮，电流表有示数，说明电路是通路，电压表无示数，说明电压表可能被短路了，所以其故障原因可能是小灯泡短路．
（2）排除故障后，开始实验，闭合开关，电压表的示数为2.5V，要使灯泡两端的电压升高到额定电压，根据串联电路的分压规律，此时应将变阻器滑片向左端调节，电阻减小；
在移动变阻器滑片的过程中，因为根据灯泡两端的电压来确定灯泡是否正常工作，所以眼睛应注视电压表的示数，直至灯泡正常发光即电压表为3.8V，此时电流表的示数为0.4A，则灯泡的额定功率为：
．
（3）完成上述实验后，又找来了一个阻值为R0的电阻和两个开关．并借助部分现有的实验器材，设计了如图乙所示的电路，也测出了小灯泡的额定功率．
①闭合开关S1和S3，移动滑片，当电压表的示数为3.8V时，停止移动滑片，此时灯正常工作．
②只闭合开关S1和S2，读出此时电压表的示数为U，即灯和R0的总电压；
③R0两端的电压为：；
串联时，通过灯的电流与R0的电流相等，电流为：；
则灯泡额定功率的表达式为：
。
五、计算题（本大题共2小题，共13分）
23、（1）；（2）10Ω；7V；（3）4.9W
【解析】
（1）由电路图知道，当滑片位于最右端时，滑动变阻器的最大阻值R2 与电阻R1 串联，电压表测R2 两端的电压，此时电路中的电流最小；由乙图知道，电压表的最大值是U1 =6V，I最小 =0.1A，所以，变阻器R2 接入电路的最大阻值： =60Ω；
（2）当滑片位于最左端时电路为R1的简单电路，此时电路中的电流最大，由乙图知道，I最大=0.7A，由 知道，电源的电压是：U=I最大R1 =0.7A×R1；
由于欧姆定律和串联电路中总电压等于各分电压之和，所以，电源的电压是：U=I最小R1 +U2 =0.1A×R1 +6V，
由于电源的电压不变，所以，0.7A×R1 =0.1A×R1 +6V，由此解得：R1 =10Ω，U =7V；
（3）当滑动变阻器接入电路的电阻为0Ω时，电路消耗的总功率最大，此时消耗的最大总功率是：P=UI=7V×0.7A=4.9W．
24、（1）5×103N（2）160N；5.76×105J
【解析】
（1）根据得车对地面的压力：
F=pS=2.5×105Pa×2×10-2m2=5×103N；
（2）汽车速度v=18km/h=5m/s，
根据P=Fv得牵引力为：
；
车匀速运动时受到的阻力与牵引力是一对平衡力，故阻力为：
f=F=160N；
牵引力做功：W=Fs=160N×3600m=5.76×105J。
六、综合能力题（本大题共3小题，共18分）
25、不直接使用燃料（体积小、结构简单、维修成本低等） 内 C AB 气体对外做功，内能减小，温度降低
【解析】
（1）由材料内容的介绍可知，压缩空气动力汽车与汽油机相比的优点主要有：不直接使用燃料、体积小、结构简单、维修成本低等；
（2）热机的原理是利用燃烧产生的高温燃气推动活塞做功，从而把内能转化为机械能，由图丙可知，进气门、排气门关闭，活塞下行，所以是做功冲程，故C正确；
（3）A、松开鼓起来的气球时，气球飞出去，这是因为气球向外喷气时，自身也获得一个反作用力，因此说明物体间力的作用是相互的，故A正确；空气动力汽车工作时压缩的气体对外做或，将内能转化为机械能，故B正确；以空气发动机为动力的汽车，靠气缸内空气膨胀对外做功，而不是燃烧产生能量，故C错误；空气动力汽车工作时能量会有一定的损失，因此能量不可能完全被利用，故D错误，故选AB；
（4）空气发动机排出的尾气温度低于周围空气的温度，这主要是因为气体对外做功，内能减小，温度降低。
26、定 8 3×104J 8g
【解析】
试题分析：（1）滑轮的轴不随物体移动的滑轮是定滑轮，特点是改变力的方向，不省力．
（1）定滑轮不省力能改变力的方向，他的体重是850N，因此，他只能最大提起850N的物体．由于一个金属块质量为10kg，他只能最多提起8个金属块．
（2）6块金属块重力为600N，所以拉力F=600N，拉力方向移动s=0.5m，累计拉动100次，
做功W=Fs=600N×0.5m×100=3×104J
【考点定位】滑轮 功
27、 (1)车对路面的压强超过规定（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故；由于超载，惯性过大，在遇险时难以有效刹车而出事故
【解析】
试题分析：（1）车轮对地压强（1分）
Pa （4分）
Pa，∴车对路面的压强超过规定． （1分）
（2）由于超载，轮胎内气压过大容易爆胎，方向失控而出事故（说对一点给1分）；由于超载，惯性过大，在遇险时难以有效刹车而出事故（再说对一点给1分）
考点：压强的计算；超载的危害．
点评：考查了压强的计算，关键是计算时注意加上车的重及受力面积是6个轮胎受力面积的和，以及能用气压和惯性知识解释超载的危害．
编号
材料
长度
横截面积
1
锰铜合金丝
L
S
2
镍铬合金丝
L
S
3
镍铬合金丝
L
2S
4
镍铬合金丝
2L
S
实验次数
1
2
3
4
5
6
电压U/V
0.5
1.0
1.5
2.0
2.5
2.8
电流I/A
0.16
0.22
0.25
0.28
0.29
电阻R/Ω
3.1
6.8
8.9
9.7
实验次数
1
2
3
电阻R/Ω
5
10
20
电流I/A
0.30
0.20
0.12
