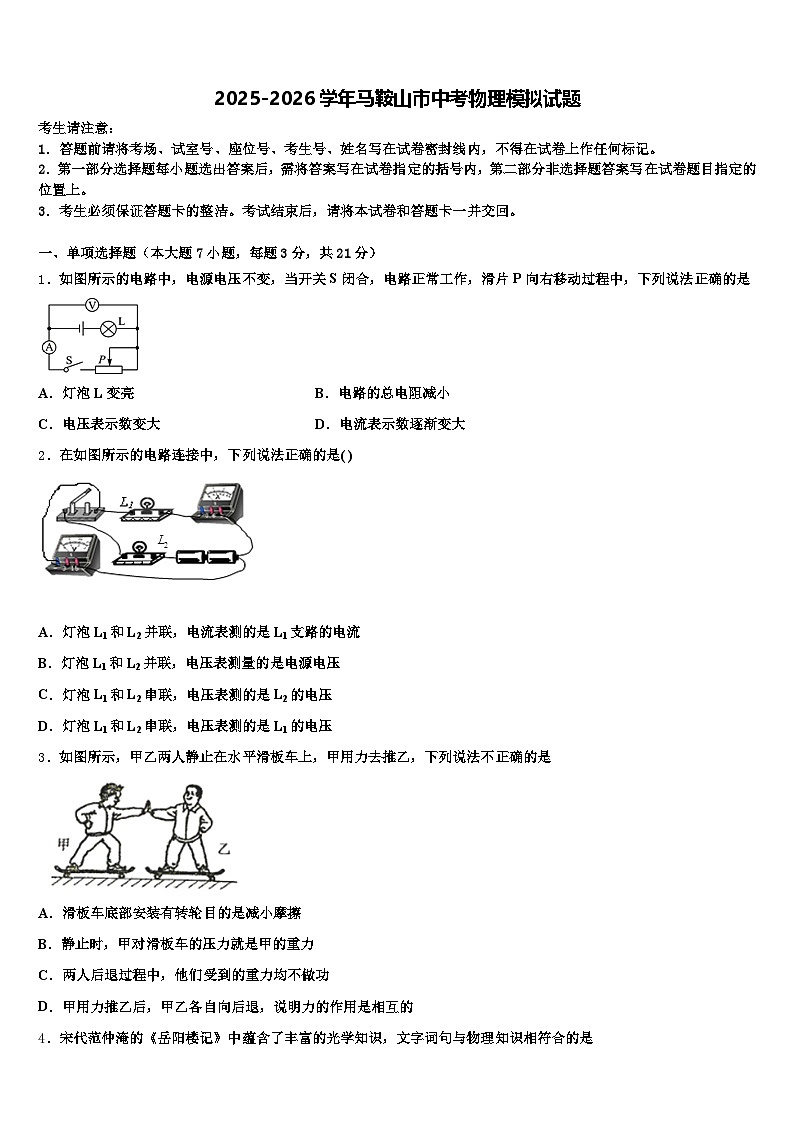

2025-2026学年马鞍山市中考物理模拟试题（含答案解析）

这是一份2025-2026学年马鞍山市中考物理模拟试题（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，我国民间有句谚语，小米手机创始人雷军说过，图中的起子是_____杠杆等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示的电路中，电源电压不变，当开关S闭合，电路正常工作，滑片P向右移动过程中，下列说法正确的是
A．灯泡L变亮B．电路的总电阻减小
C．电压表示数变大D．电流表示数逐渐变大
2．在如图所示的电路连接中，下列说法正确的是( )
A．灯泡L1和L2并联，电流表测的是L1支路的电流
B．灯泡L1和L2并联，电压表测量的是电源电压
C．灯泡L1和L2串联，电压表测的是L2的电压
D．灯泡L1和L2串联，电压表测的是L1的电压
3．如图所示，甲乙两人静止在水平滑板车上，甲用力去推乙，下列说法不正确的是
A．滑板车底部安装有转轮目的是减小摩擦
B．静止时，甲对滑板车的压力就是甲的重力
C．两人后退过程中，他们受到的重力均不做功
D．甲用力推乙后，甲乙各自向后退，说明力的作用是相互的

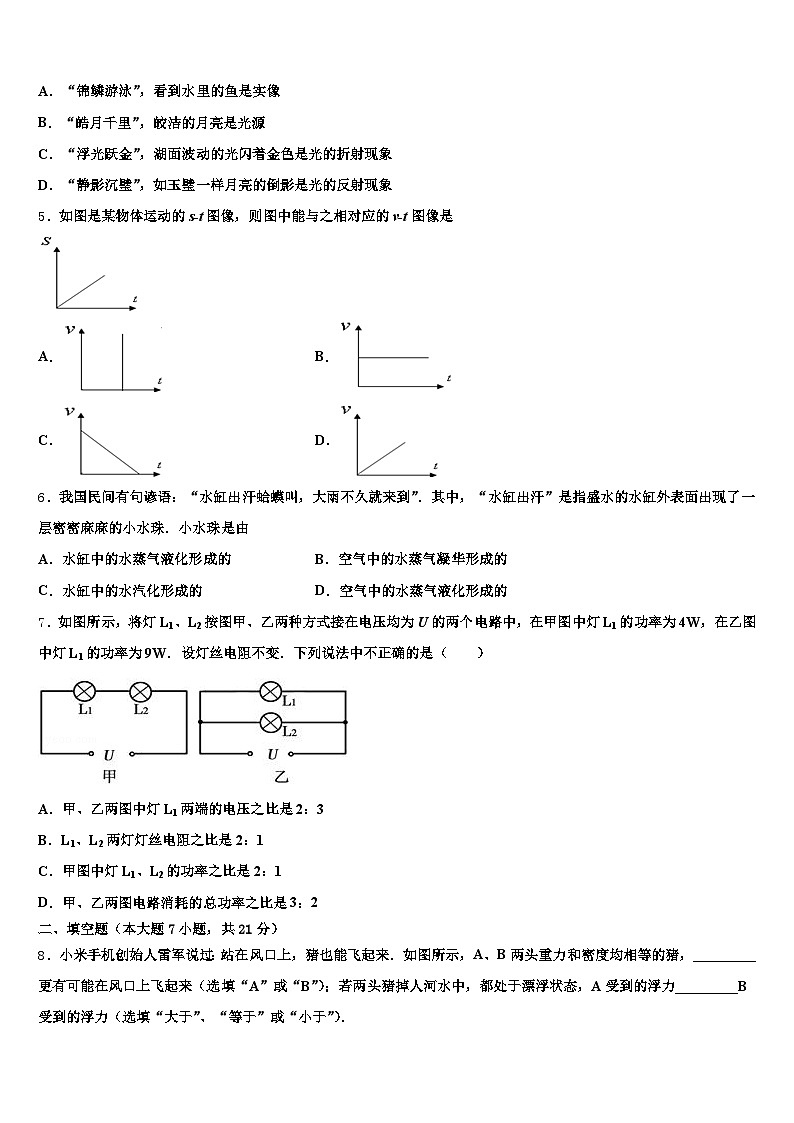

4．宋代范仲淹的《岳阳楼记》中蕴含了丰富的光学知识，文字词句与物理知识相符合的是
A．“锦鳞游泳”，看到水里的鱼是实像
B．“皓月千里”，皎洁的月亮是光源
C．“浮光跃金”，湖面波动的光闪着金色是光的折射现象
D．“静影沉璧”，如玉璧一样月亮的倒影是光的反射现象
5．如图是某物体运动的s-t图像，则图中能与之相对应的v-t图像是
A．B．
C．D．
6．我国民间有句谚语：“水缸出汗蛤蟆叫，大雨不久就来到”．其中，“水缸出汗”是指盛水的水缸外表面出现了一层密密麻麻的小水珠．小水珠是由
A．水缸中的水蒸气液化形成的B．空气中的水蒸气凝华形成的
C．水缸中的水汽化形成的D．空气中的水蒸气液化形成的
7．如图所示，将灯L1、L2按图甲、乙两种方式接在电压均为U的两个电路中，在甲图中灯L1的功率为4W，在乙图中灯L1的功率为9W．设灯丝电阻不变．下列说法中不正确的是（ ）
A．甲、乙两图中灯L1两端的电压之比是2：3
B．L1、L2两灯灯丝电阻之比是2：1
C．甲图中灯L1、L2的功率之比是2：1
D．甲、乙两图电路消耗的总功率之比是3：2
二、填空题（本大题7小题，共21分）

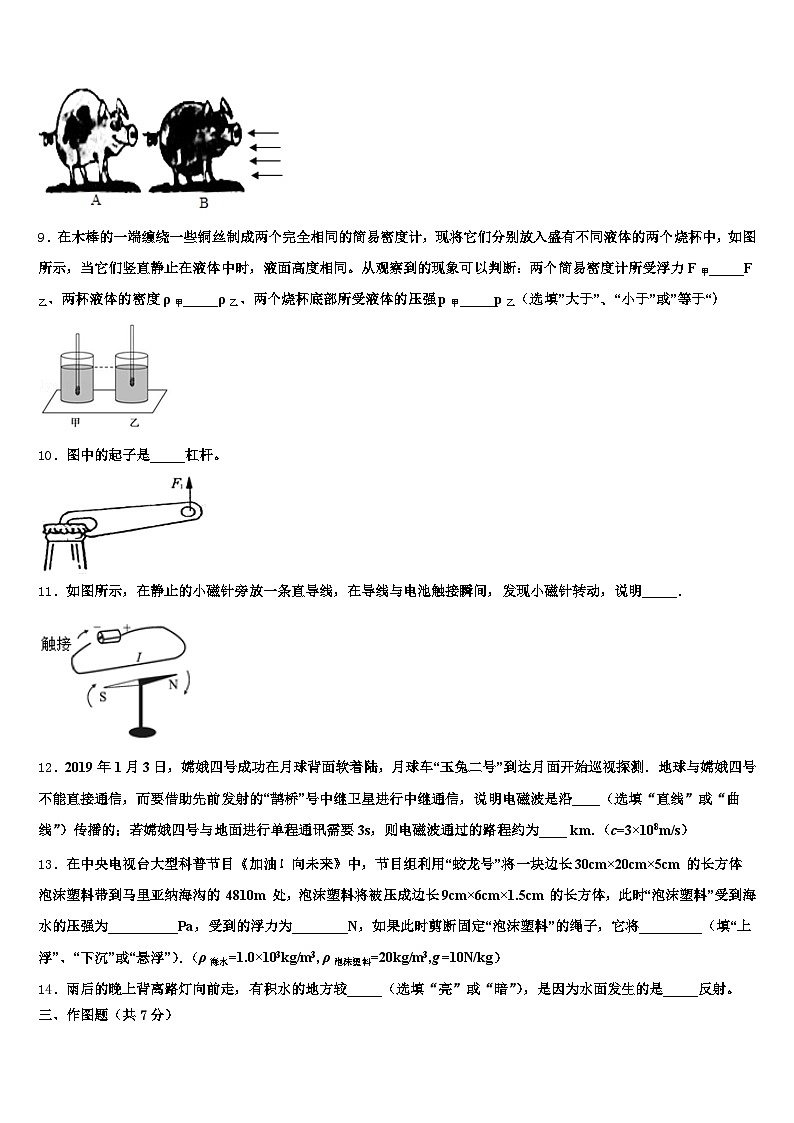

8．小米手机创始人雷军说过：站在风口上，猪也能飞起来．如图所示，A、B两头重力和密度均相等的猪，_________更有可能在风口上飞起来（选填“A”或“B”）；若两头猪掉人河水中，都处于漂浮状态，A受到的浮力_________B受到的浮力（选填“大于”、“等于”或“小于”）．
9．在木棒的一端缠绕一些铜丝制成两个完全相同的简易密度计，现将它们分别放入盛有不同液体的两个烧杯中，如图所示，当它们竖直静止在液体中时，液面高度相同。从观察到的现象可以判断：两个简易密度计所受浮力F甲_____F乙、两杯液体的密度ρ甲_____ρ乙、两个烧杯底部所受液体的压强p甲_____p乙（选填”大于”、“小于”或”等于“）
10．图中的起子是_____杠杆。
11．如图所示，在静止的小磁针旁放一条直导线，在导线与电池触接瞬间，发现小磁针转动，说明_____．
12．2019年1月3日，嫦娥四号成功在月球背面软着陆，月球车“玉兔二号”到达月面开始巡视探测．地球与嫦娥四号不能直接通信，而要借助先前发射的“鹊桥”号中继卫星进行中继通信，说明电磁波是沿____（选填“直线”或“曲线”）传播的；若嫦娥四号与地面进行单程通讯需要3s，则电磁波通过的路程约为____ km．（c=3×108m/s）
13．在中央电视台大型科普节目《加油！向未来》中，节目组利用“蛟龙号”将一块边长30cm×20cm×5cm 的长方体泡沫塑料带到马里亚纳海沟的 4810m 处，泡沫塑料将被压成边长9cm×6cm×1.5cm 的长方体，此时“泡沫塑料”受到海水的压强为__________Pa，受到的浮力为________N，如果此时剪断固定“泡沫塑料”的绳子，它将_________（填“上浮”、“下沉”或“悬浮”）．（ρ海水=1.0×103kg/m3, ρ泡沫塑料=20kg/m3,g =10N/kg）
14．雨后的晚上背离路灯向前走，有积水的地方较_____（选填“亮”或“暗”），是因为水面发生的是_____反射。
三、作图题（共7分）
15．设计一个家庭电路，要求客厅开关S1控制L1和L2；卧室开关S2控制壁灯，该壁灯有两种亮度通过开关S3调节。请在下图中连线，形成符合要求的完整电路图。
16．如图中ABO是轻质硬杆可看成杠杆，用F力通过定滑轮拉住杠杆的A端使得ABO杠杆在水平位置平衡。其中0为支点，请在图中画出该杠杆的动力臂和所受阻力的示意图。
17．如图所示，一木块正沿着固定在地面上的光滑斜面下滑，请作木块受到的重力G和支持力F的示意图。
四、实验题（本大题共5小题，共20分）
18．在“探究杠杆的平衡条件”的实验中：

（1）在没有推钩码时杠杆的平衡位置如图甲所示．为使杠杆在水平位置平衡，可只将杠杆左端螺母向___（选填“左”或“右”）边旋一些．
（2）杠杆调好后，第一细同学按图乙进行实验，第二组同学按图丙进行实验．同学们讨论后一数认为第二组实验更合理，理由是____．
（3）若每个钩码质量为50g，则丙图中杠杆平衡时弹簧测力计的示数为_____N.（）．
19．在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：
用笔画线代替导线将图甲中的实物连接完整．把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应的位置．
（3）处理表中记录的各次实验数据，得出未知电阻Rx的阻值为_____Ω．另有同学设计了下列二种测量方案，方案中定值电阻的阻值为R1．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则电阻Rx的阻值表达式为Rx＝_____；
②方案二的电路中，闭合开关S，如果电流表A1和A2的读数分别为I1和I2，则电阻Rx的阻值表达式为Rx＝_____．
20．学会测量是科学探究的基本技能，下列测量仪器你“会认”、“会读”吗？
图1中物体的长度是______cm．图2中仪表的示数为______，图3中秒表的读数为______s．
21．某同学想测一块圆柱形实心铝锂合金的密度，他找来天平（含砝码）、量筒、足量的水和细线（不计质量和体积）按照表格中的顺序进行了测量。
把天平放在水平台上，游码移动到标尺左端零刻线处，发现指针的位置如图甲所示，他把平衡螺母向______（选填“左”或“右”）调节，使天平横梁在水平位置平衡；请把表中空白之处补充完整。
（3）如图乙该同学在测量体积过程中，把合金放入量筒时，不慎掉入量筒水中，发现有水溅出，则这样测出的密度_____（选填“偏大”或“偏小”），正确的操作是_____。
22．小明在探究“滑动摩擦力大小与哪些因素有关”的实验中，提出以下猜想：
猜想一：滑动摩擦力的大小与物体运动的速度有关；
猜想二：滑动摩擦力的大小与接触面所受的压力大小有关；
猜想三：滑动摩擦力的大小与接触面的粗糙程度有关；
小明通过如图所示的实验验证猜想，验证猜想二和猜想三的数据如下表：
回答下列问题：实验中，小明用弹簧测力计水平拉着木块在水平方向做匀速直线运动，其目的是使滑动摩擦力的大小__(填“大于”“小于”或“等于”)弹簧测力计的示数．为验证猜想一，小明用弹簧测力计水平拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与速度______．分析____次实验可验证猜想二，在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小___．分析1、4、5次实验，小明得出，在压力相同的条件下，接触面越粗糙，滑动摩擦力越大，老师提出小明的实验设计应加以改进，应控制在__________相同的条件下粗糙程度不同．
五、计算题（本大题共2小题，共13分）
23．如图是用动滑轮提升货物A的示意图。在竖直向上的拉力F的作用下，使重400N的货物A在50s的时间里，匀速竖直上升了10m．在这个过程中，拉力F为250N，不计绳重及摩擦．
求：(1)动滑轮的机械效率η；
(2)拉力的功率P．
24．2017年4月16日，国产大飞机C919在上海浦东国际机场4号跑道进行首次高速滑行测试．假如测试当天，C919的总质量为60t，飞机轮与地面的总接触面积2m2，在水平跑道上匀速直线运动的过程中受到的摩擦阻力是飞机总重的0.1倍，g取10N/kg，求：
C919的重力大小；C919静止停放在水平跑道上时对地面的压强大小；C919匀速直线运动的过程中牵引力的大小．
六、综合能力题（本大题共3小题，共18分）
25．随着人民生活水平的不断提高汽车经走进我们的家庭小明的爸爸最近也购买了车请完成下面两个与汽车有关的问题：
请在图中用笔到线代替导线将汽车的启动原理图钥匙孔连接完整（说明：当钥匙插入仪表板土的钉匙孔并转动（相当于闭合开关），电动机（M）工作，启动轿车：电磁铁的工作电压小于电动机的工作电压）电路接通后，电磁铁的上端是_____（选填“N或“S“）极若轿车在公路上以108km/h的速度匀速直线行驶2小时，已知该汽车行驶时每公里消耗0.1L，知汽油的热值为3×107J/L，轿车行驶过程中，汽油完全燃烧产生的内能有30%轿车前进时克服摩擦阻力所需要的能量求
①行驶2小时轿车通过的路程______？
②这2小时消耗汽油多少升_______？
③在上述行驶过程中受到的牵引力是多大__________？
26．有一可以绕着O点转动的轻杆(杆的质量不计),从图所示的位置转到图上虚线的位置,在杠杆抬起时,拉力始终与杠杆垂直。在图中作出开始时重力G的力臂L。如果重物G系在轻杆的中心,抬起轻杆的过程中,拉力F最大为_____。
27．如图甲为常用的电热饮水机，其电路原理如图乙所示，该饮水机的额定电压为220V，加热电功率为1100W，保温电功率为44W，R1、R2均为电热丝 （R1、R2的电阻不随温度变化）．请问：
当S闭合时，饮水机处于 （选填“加热”或“保温”）状态，此时电路中的电流是多大？电热丝R1的电阻是多大？饮水机加热工作时，将0.5千克初温为20℃的水加热到97℃，需要多长时间？（假设电能全部转化为水的内能）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
由电路图可知，灯泡L与滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流，当滑片P向右移动过程中时，接入电路中的电阻增大，电路中的总电阻增大，故B错误；由知，电路中的电流减小，即电流表的示数之间变小，故D错误；由U＝IR可知，灯泡L两端的电压变小，因灯泡的亮暗取决于实际功率的大小，所以，由P＝UI可知，灯泡的实际功率变小，灯泡变暗，故A错误；因串联电路中总电压等于各分电压之和，所以，滑动变阻器两端的电压变大，即电压表的示数变大，故C正确。
2、D
【解析】
从实物电路图中看出，灯泡L1和L2串联，电压表并在L1的两端，测的是L1的电压，选D．
3、B
【解析】
A、滑板车底部安装有转轮，用滚动摩擦代替滑动摩擦，属于减小摩擦，故A正确，不符合题意；
B、甲对滑板车的压力，施力物体是甲，受力物体是滑板车；甲受到的重力，施力物体是地球，受力物体是甲，两个力的施力物体和受力物体都不相同，所以这两个力不是同一个力，故B错误，符合题意；
C、两人后退过程中，没有在重力方向上移动距离，因此他们受到的重力均不做功，故C正确，不符合题意；
D、甲乙两人在小车上静止，甲推乙，甲对乙有一个力的作用，由于力的作用是相互的，则乙对甲施加反作用力，所以两人会向后退，故D正确，不符合题意。
4、D
【解析】
A、看到水中的鱼是光的折射现象形成的鱼的虚像，由于光从水中射向空气时折射角大于入射角，折射光线的反向延长线相交形成虚像，故A错误；
B、本身发光的物体才是光源，月亮本身不能发光，不是光源，故B错误；
C、“浮光跃金”，金色是光在水面发生反射形成的现象，故C错误；
D、月亮的倒影属于平面镜成像，是由光的反射形成的，故D正确．
故选D．
5、B
【解析】
本题考查解读图像和 图像的能力。
【详解】
A．该图像与速度轴平行，即时间不变化，而速度是不同的，A不符合题意；
B．该图像为匀速直线运动，故B符合题意；
C．该图像表示的是匀减速直线运动，C不符合题意；
D．该图像表示的是匀加速直线运动，D不符合题意。
6、D
【解析】
“水缸出汗”出现的一层密密麻麻的小水珠是由空气中的水蒸气遇到冷的水缸液化而形成的，故D正确，ABC错误
7、D
【解析】
A．甲图中，灯L1的功率，乙图中，灯L1的功率，
所以
，
所以
，
故A正确,不符合题意．
B．在甲图中，灯L2两端的电压为U2，两灯串联，所以
所以
串联电路电流相等
，
所以
，
故B正确,不符合题意．
C．在甲图中，灯L1的功率P1=I2R1，灯L2的功率P2=I2R2，
所以
，
故C正确,不符合题意．
D．在甲图中消耗的总功率
在乙图中消耗的总功率
所以
故D错误,符合题意．
二、填空题（本大题7小题，共21分）
8、A 等于
【解析】
A、B两猪，A猪上表面凸起、下方较平，相同时间内，空气从猪上方通过的距离较长，流速较大，压强较小，（下方空气通过的距离短，流速较小，压强较大）．因而使得猪上下方形成了压强差才使猪获得了升力，从而飞起来．A、B两头重力和密度均相等的猪，若两头猪掉人河水中，都处于漂浮状态，根据物体的浮沉条件可知，漂浮时浮力等于其重力，则A受到的浮力等于B受到的浮力．
9、 等于 小于 小于
【解析】解：由图可知，密度计在甲、乙液体中处于漂浮状态，此时所受浮力等于其重力，即F浮=G，
两密度计完全相同，重力相等，所以密度计在两种液体中所受的浮力相等，F甲=F乙；
甲中密度计排开液体的体积大于乙中密度计排开液体的体积，根据F浮=ρ液gV排可知，甲液体的密度小于乙液体的密度，即ρ甲＜ρ乙；
液面高度相同，根据P=ρgh可知，甲烧杯底部受到的压强小，即P甲＜P乙；
点睛：本题考查了阿基米德原理、物体的浮沉条件和液体压强公式的应用，利用好物体浮沉条件F浮=G是解题的关键。
10、省力
【解析】
生活中我们使用瓶盖起子都是为了省力，在使用过程中动力臂大于阻力臂，所以属于省力杠杆。
11、通电导体周围存在磁场
【解析】
由图知，这是奥斯特实验，在平行直导线下方平行地放置着小磁针，当导线中有电流通过时，小磁针发生偏转，说明小磁针受到磁力的作用，该现象表明通电导体周围存在磁场．
12、直线 9×105
【解析】
电磁波可以在真空中传播，故地球指挥中心、“鹊桥”、月球探测器三者之间是利用电磁波传递信息的，电磁波是沿直线传播的；电磁波通过的路程约为：=3×108m/s×3s= 9×108 m=9×105 km.
13、4.81×1070.81上浮
【解析】
“泡沫塑料”在4810m处受到海水的压强为：p=ρ海水gh=1.0×103kg/m3×10N/kg×4810m=4.81×107Pa；
泡沫塑料将被压成长方体的体积：V=9cm×6cm×1.5cm=81cm3=8.1×10-5m3，
泡沫塑料受到的浮力：F浮=ρ海水gV排=1.0×103kg/m3×10N/kg×8.1×10-5m3=0.81N；
泡沫塑料的质量：m=ρ泡沫塑料V=20kg/m3×8.1×10-5m3=1.62×10-3kg，
泡沫塑料的重力：G=mg=1.62×10-3kg×10N/kg=1.62×10-2N，
因为1.62×10-2N＜0.81N，即G＜F浮，所以此时剪断固定“泡沫塑料”的绳子，它将上浮．
14、暗 镜面
【解析】
当人背着路灯走时，水面发生的镜面反射，没有光进入人的眼睛，所以水面看起来较暗，而地面反射的是漫反射，总有一部分光进入人的眼睛，所以看起来较亮。
三、作图题（共7分）
15、
【解析】
由题知，开关S1控制客厅L1和L2，说明S1在这两灯的干路上；卧室开关S2控制壁灯L3，说明S2在灯L3的支路上，该壁灯亮度通过S3调节，说明S3与电阻并联，如图所示：
16、
【解析】
解答：在图中，动力指的是作用在杠杆上的力，而不是通过定滑轮的力为动力。过支点O作动力作用线的垂线段；过B点做竖直向下的阻力。如图所示
明确图中杠杆的支点、动力以及阻力是画图的关键．力臂是从支点到力的作用线的距离．示意图是表示出力的三要素．
17、图
【解析】
试题分析：作力的示意图要注意力的三要素：力的大小、方向、作用点。作用点在木块的重心，重力方向竖直向下，用G表示。力的末端加箭头。支持力方向垂直于斜面向上。用F表示。
【考点定位】力学作图
四、实验题（本大题共5小题，共20分）
18、右 便于测量力臂 3
【解析】
(1)发现杠杆左端下沉，应把杠杆左端的平衡螺母向右调节，使杠杆在不挂钩码时，在水平位置平衡；
(2)力臂等于支点到力的作用线的距离，杠杆在水平位置平衡，当力的方向与杠杆垂直时，力臂可以从杠杆标尺刻度上直接读出来，因此丙实验设计的好，此时弹簧测力计的拉力与杠杆垂直，便于测量力臂；
(3)设OA=4L,则L1=2L，A处3个钩码的重力GA=mAg=3×50×10−3kg×10N/kg=1.5N，由杠杆的平衡条件可知：OA×GA=L1×F，4L×1.5N=F×2L，解得F=3N.
19、 5
【解析】
解：（1）电压表并联在待测电阻两端，电路图如图所示：
（2）由图乙可知：电压表量程是3V，最小分度值是1.1V，电压表示数是1.8V；
电流表量程是1.6A，最小分度值是1.12A，电流表示数是1.36A；把电压表与电流表的示数填入表中，如下表所示；

（3）根据表中数据，由欧姆定律得：R1＝＝5Ω；R2＝＝5Ω，R3＝＝5Ω，；
未知电阻Rx的阻值RX＝＝＝5Ω；
（4）①流过电路的电流I＝，电阻Rx的阻值Rx＝，②并联电路电压U＝I2R1，流过待测电阻的电流IX＝I1﹣I2，待测电阻阻值RX＝；
20、3.80 20km/h 99.8
【解析】
由图可知：
图1刻度尺上1cm之间有10个小格，即刻度尺的分度值为1mm．又因为物体左端与6.00cm对齐，右端与9.8cm对齐，估读为9.80cm，所以物体的长度是：L=9.80cm-6.00cm=3.80cm；
图2中，汽车速度表采用的计量单位是km/h，指针在“20”处，所以速度表的示数为20km/h；
图3小盘的分度值是0.5min，指针在1min和2min之间，略偏过中线，说明分针指示的时间为1.5min=90s；大盘的分度值是0.1s，而大盘指针在9.8s，因此秒表读数为90s+9.8s=99.8s．
21、右 92 合金的体积V金/cm3 2.3×103 偏大 用细线悬挂合金缓慢浸没在水中
【解析】
根据题中“某同学想测一块圆柱形实心铝锂合金的密度”可知，本题考查密度的测量。考查了有关天平的使用及读数，密度的计算。根据天平的使用规则和实验原理完成实验。
【详解】
（1）如图甲所示指针偏左，平衡螺母向右调节，使横梁在水平位置平衡；
（2）游码标尺的分度值是0.2g，合金的质量为m＝50g+20g+20g+2g＝92g；
合金的体积V＝90cm3﹣50cm3＝40cm3；故表头为“合金的体积V金/cm3”
则合金的密度。
（3）测量合金体积的操作中，放入合金时，不慎掉入量筒的水中，这样引起求得的合金的体积偏小，从而引起密度测量值偏大；正确的操作是用细线悬挂合金缓慢浸没在水中（既能防止水溅出，还可以避免损坏量筒）。
22、等于 无关 1、2、3 成正比 接触面材料
【解析】
（1）只有沿水平方向用弹簧测力计拉着物体做匀速直线运动，物体在水平方向上受到平衡力的作用，滑动摩擦力的大小等于弹簧测力计的示数；（2）研究滑动摩擦力的大小与速度的关系，要控制压力和接触面的粗糙程度相同，只改变运动速度的大小，小明用弹簧测力计水平拉着木块沿水平方向以不同的速度在木板上做匀速直线运动时，弹簧测力计示数相同，说明滑动摩擦力的大小与速度无关；（3）分析 1、2、3次试验可验证滑动摩擦力的大小与接触面所受的压力大小有关，由表中数据可知，在接触面不变的条件下，滑动摩擦力的大小与接触面所受的压力大小有关；（4）分析1、4、5次试验，小明得出，在压力相同的条件下，接触面越粗糙，滑动摩擦力越大，老师提出小明的实验设计应加以改造，应控制压力和在物体的运动速度相同的条件下粗糙程度不同；
五、计算题（本大题共2小题，共13分）
23、 (1)80%(2)100W
【解析】
（1）有用功：W有=Gh=400N×10m=4000J，拉力端移动距离：s=2h=2×10m=20m，拉力做的总功：W总=Fs=250N×20m=5000J，动滑轮的机械效率：η=×100%=×100%=80%；
（2）拉力做功的功率：P===100W。
24、6×105N 3×105Pa 6×104N
【解析】
（1）C919的重力大小为：
（2）C919静止停放在水平跑道上时对地面的压强大小为：
（3）C919匀速直线运动时，牵引力与摩擦阻力是一对平衡力，过程中牵引力的大小为：
六、综合能力题（本大题共3小题，共18分）
25、 N 216km 21.6L 900N
【解析】
（1）根据题意分析可知，钥匙孔与一节电池、电磁铁组成控制电路，电动机与总电源组成工作电路，如下图：
（2）由图知，电流由电磁铁的下方流入，根据安培定则可知，电磁铁的上端为N极，下端为S极；
（3）①由 得，行驶2小时轿车通过的路程：；
②根据题意可知，这2小时消耗的汽油： ；
③汽油完全燃烧产生的热量： ，
根据可知，轿车前进时克服摩擦阻力做的功：，
汽车匀速行驶时，受到的牵引力和阻力是平衡力，由 得，汽车受到的牵引力：
．
26、 ；
【解析】
（1）杠杆所受阻力为重物对杠杆的拉力，过支点做拉力的作用线的垂线段即为其力臂；
（2）根据杠杆平衡条件分析解答。
【详解】
（1）杠杆所受阻力为重物对杠杆的拉力，作用点在杠杆与绳的接触点上，方向竖直向下；杠杆支点为O，过支点O做拉力的作用线的垂线段，垂线段的长即为其力臂L，如图所示：
（2）由于力F始终与直杠杆是垂直的，故动力臂不变；抬起轻杆的过程中, 将杠杆缓慢地拉到水平位置时，阻力为物体的重力，阻力不变，阻力臂最大，根据杠杆平衡条件，所以当杠杆水平时拉力F最大,又因为动力臂是阻力臂的2倍，所以最大拉力。
故答案为： ；
本题是动态平衡问题，考查了学生对杠杆平衡条件的理解和灵活运用。能否正确分析重力的阻力臂与动力臂的大小关系是本题的解题关键。
27、（1）5A；（2）1056Ω；（3）147s
【解析】试题分析：（1）根据P=U2/R可知当U一定时，R最小，P最大，因此当S闭合时，R1短路，电路中电阻最小，此时功率最大，饮水机处于加热状态；由P=UI可得：I热=P热/U=1100W/220V=5A；
（2）因为当加热时只有R2工作，故R2=U/I热=220V/5A=44Ω；由P=U2/R可得，当饮水机处于保温状态时，R总=U2/P保温=220V2/4W=1100Ω因为串联，故R1=R总﹣R2=1100Ω﹣44Ω=1056Ω；
（3）水吸收的热量为：Q=cm△t=4.2×103J/（kg•℃）×0.5kg×（97℃﹣20℃）=1.617×105J；因为电能全部转化为水的内能，故W=Q=1.617×105J，由P=W/t可得：t=W/P热=1.617×105J/1100W=147s
考点：电功与热量的综合计算
实验次数
电压/V
电流/A
1
1.2
1.24
2
①____
②___
3
2.4
1.48
合金质量
m/g
量筒中水的体积V /cm3
水和合金的总体积
V总/cm3
_____
合金的密度
_____
50
90
40
_____
次数
1
2
3
4
5
接触面
木板
木板
木板
棉布
毛巾
压力/N
1.0
1.5
2.0
1.0
1.0
弹簧测力计示数/N
0.4
0.6
0.8
0.5
0.6
