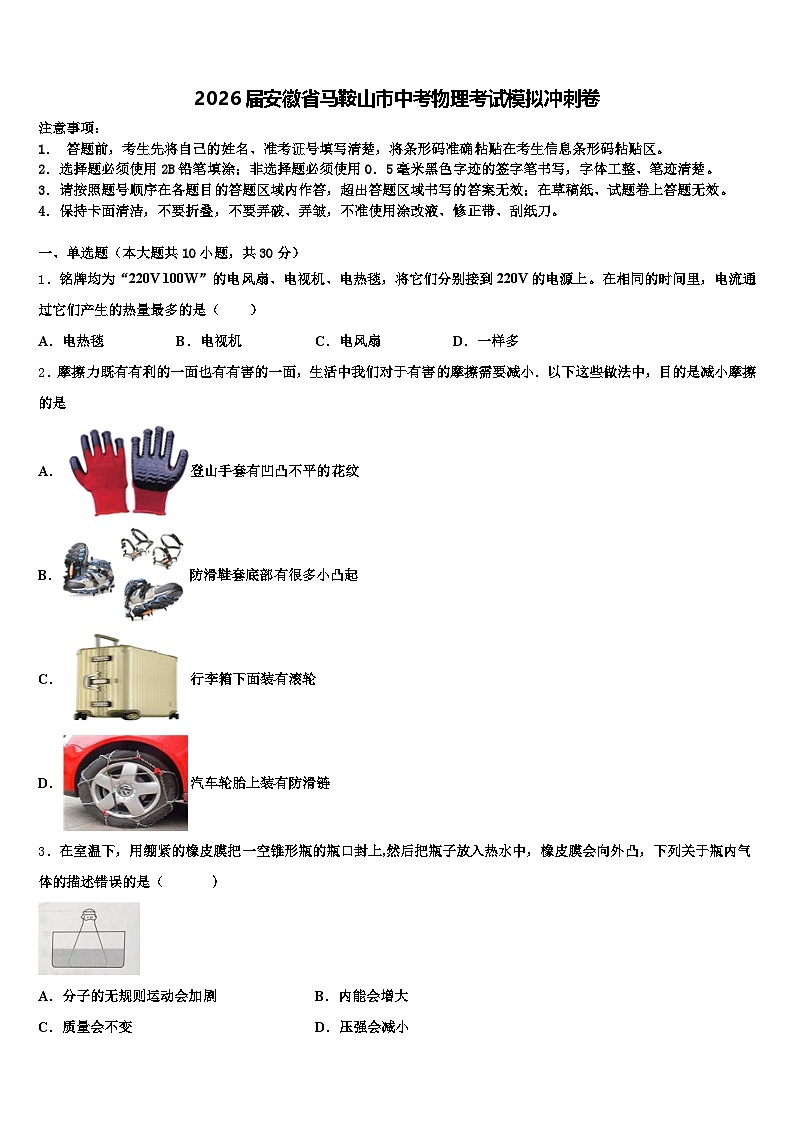

2026届安徽省马鞍山市中考物理考试模拟冲刺卷（含答案解析）

这是一份2026届安徽省马鞍山市中考物理考试模拟冲刺卷（含答案解析），共17页。试卷主要包含了下列选项中符合安全用电要求的是等内容，欢迎下载使用。
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单选题（本大题共10小题，共30分）
1．铭牌均为“220V 100W”的电风扇、电视机、电热毯，将它们分别接到220V的电源上。在相同的时间里，电流通过它们产生的热量最多的是（ ）
A．电热毯B．电视机C．电风扇D．一样多
2．摩擦力既有有利的一面也有有害的一面，生活中我们对于有害的摩擦需要减小．以下这些做法中，目的是减小摩擦的是
A．登山手套有凹凸不平的花纹
B．防滑鞋套底部有很多小凸起
C．行李箱下面装有滚轮
D．汽车轮胎上装有防滑链
3．在室温下，用绷紧的橡皮膜把一空锥形瓶的瓶口封上,然后把瓶子放入热水中，橡皮膜会向外凸，下列关于瓶内气体的描述错误的是（ ）
A．分子的无规则运动会加剧B．内能会增大
C．质量会不变D．压强会减小

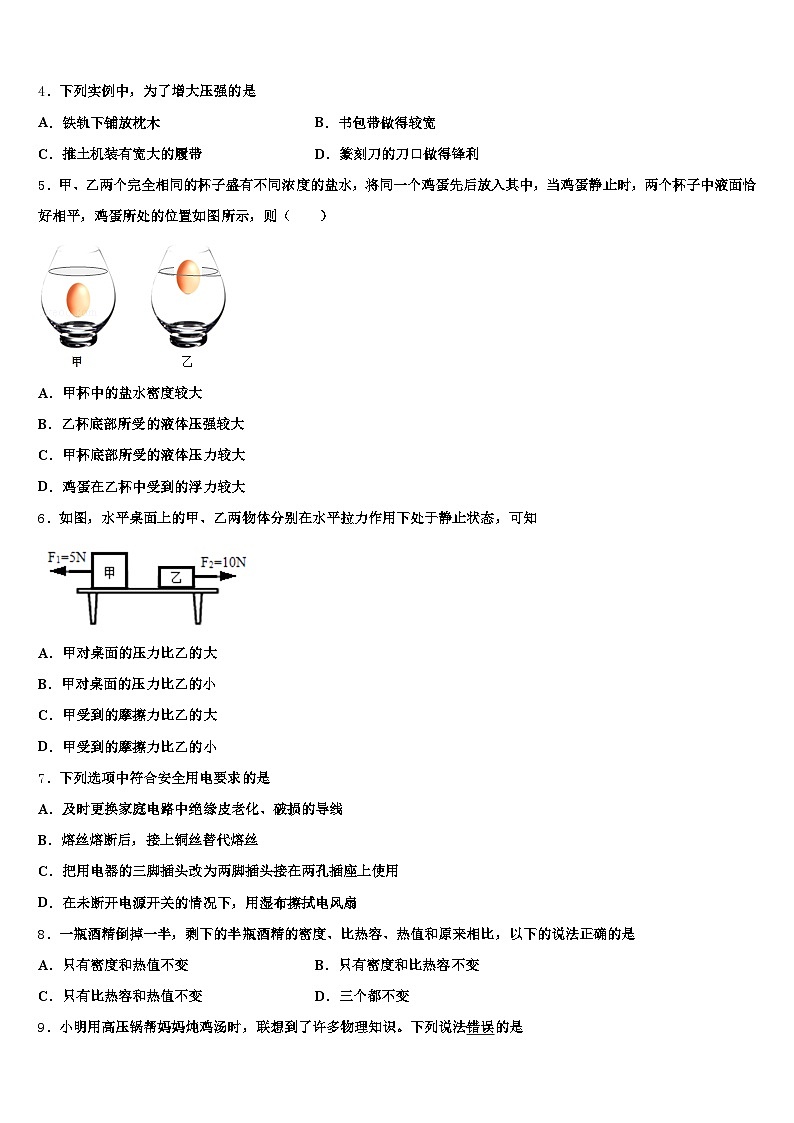

4．下列实例中，为了增大压强的是
A．铁轨下铺放枕木B．书包带做得较宽
C．推土机装有宽大的履带D．篆刻刀的刀口做得锋利
5．甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中，当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示，则（ ）
A．甲杯中的盐水密度较大
B．乙杯底部所受的液体压强较大
C．甲杯底部所受的液体压力较大
D．鸡蛋在乙杯中受到的浮力较大
6．如图，水平桌面上的甲、乙两物体分别在水平拉力作用下处于静止状态，可知
A．甲对桌面的压力比乙的大
B．甲对桌面的压力比乙的小
C．甲受到的摩擦力比乙的大
D．甲受到的摩擦力比乙的小
7．下列选项中符合安全用电要求的是
A．及时更换家庭电路中绝缘皮老化、破损的导线
B．熔丝熔断后，接上铜丝替代熔丝
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用
D．在未断开电源开关的情况下，用湿布擦拭电风扇
8．一瓶酒精倒掉一半，剩下的半瓶酒精的密度、比热容、热值和原来相比，以下的说法正确的是
A．只有密度和热值不变B．只有密度和比热容不变
C．只有比热容和热值不变D．三个都不变

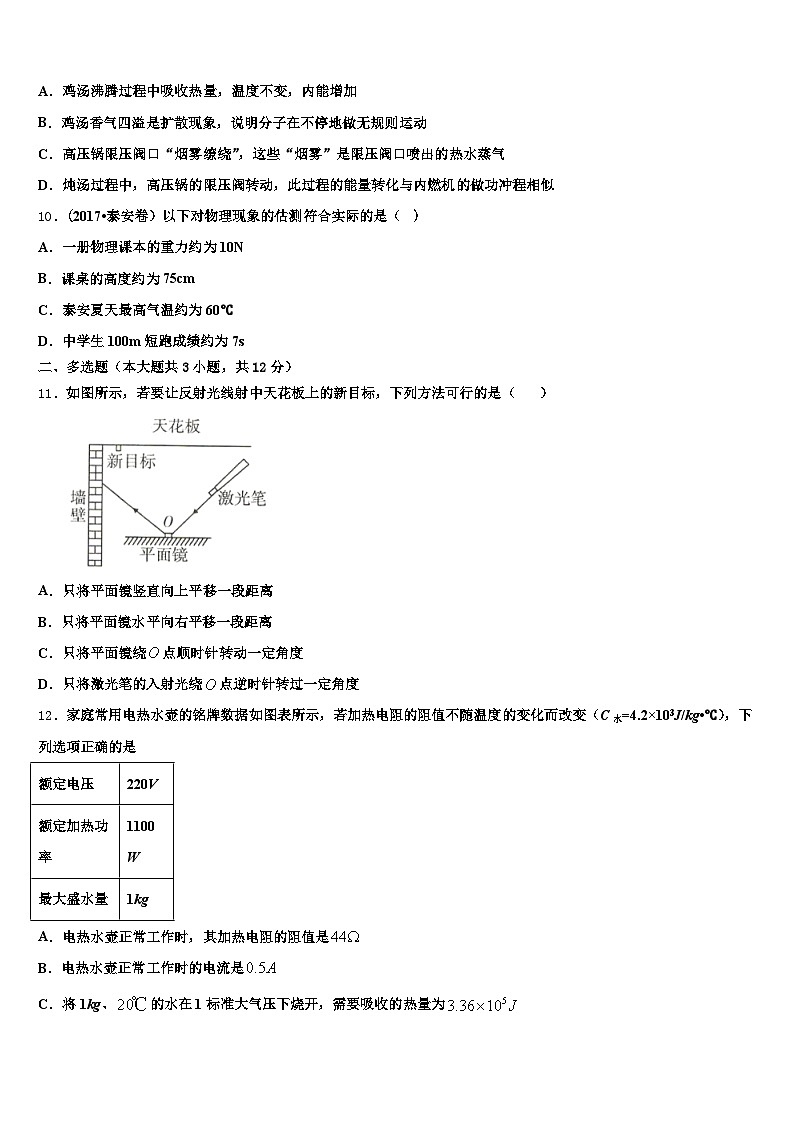

9．小明用高压锅帮妈妈炖鸡汤时，联想到了许多物理知识。下列说法错误的是
A．鸡汤沸腾过程中吸收热量，温度不变，内能增加
B．鸡汤香气四溢是扩散现象，说明分子在不停地做无规则运动
C．高压锅限压阀口“烟雾缭绕”，这些“烟雾”是限压阀口喷出的热水蒸气
D．炖汤过程中，高压锅的限压阀转动，此过程的能量转化与内燃机的做功冲程相似
10．（2017•泰安卷）以下对物理现象的估测符合实际的是（ ）
A．一册物理课本的重力约为10N
B．课桌的高度约为75cm
C．泰安夏天最高气温约为60℃
D．中学生100m短跑成绩约为7s
二、多选题（本大题共3小题，共12分）
11．如图所示，若要让反射光线射中天花板上的新目标，下列方法可行的是（ ）
A．只将平面镜竖直向上平移一段距离
B．只将平面镜水平向右平移一段距离
C．只将平面镜绕点顺时针转动一定角度
D．只将激光笔的入射光绕点逆时针转过一定角度
12．家庭常用电热水壶的铭牌数据如图表所示，若加热电阻的阻值不随温度的变化而改变（C水=4.2×103J/kg•℃），下列选项正确的是
A．电热水壶正常工作时，其加热电阻的阻值是
B．电热水壶正常工作时的电流是
C．将1kg、的水在1标准大气压下烧开，需要吸收的热量为
D．将1kg、的水在1标准大气压下烧开，电热水壶需正常工作分钟，此电热水壶的效率为
13．如图所示电路，电源电压不变，小灯泡标有“1V 3W“字样，闭合开关后，当滑片P移至某一位置时，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1；当滑片P移至某一端点时，电流表示数为0.3A，电压表示数变化了3V，此时滑动变阻器消耗的功率为P2，且P1：P2=5：1．下列判断正确的是
A．电源电压是9V
B．滑动变阻器的最大阻值为20Ω
C．电路允许消耗的最大功率为0.1W
D．滑动变阻器消耗的功率由P1变为P2的过程中，小灯泡消耗的功率变化了1.92W
三、填空题（本大题共5小题，共10分）
14．随着生活水平的提高，越来越多的家庭采用“水地暖”进行取暖，图为铺设在地板下的管道。这种取暖方式利用热水在管道内循环流动，加热整个地板。利用水为媒介是因为水这种物质具有________的特性。某房间一段时间内循环流动的水的质量为1000kg，进水温度为55℃，出水温度为40℃，这段时间里水向外放热________J。[已知c水＝4.2×103J/(kg·℃)]
15．如图，A、B、C、D是四个接线柱，要使灯L1、L2串联，应把_________两个接线柱连接起来；如要使灯L1、L2并联，应把 _________两个接线柱和_________两个接线柱连接起来.
16．图中电源电压保持不变，灯泡标有"6V，3W字样，当开关s闭合时.灯泡L正常发光，电流表的示数为0.8A，则电阻R=____Ω．.通电10s. R产生的热量为______J.
17．如图是城市亮化工程中，葫芦岛安装的一种新型太阳能路灯，太阳能电池将太阳能转化为_____能提供给路灯，太阳能属于_____（填“可再生”或“不可再生”）能源。点灯内的LED光源是由_____材料制成的。
18．学生电学实验时用的一节新干电池电压为______伏，教室里日光灯与投影仪之间是______连接的（选填“串联”或“并联”），学校每月耗电量用_____表测量。
四、计算题（本大题共3小题，共29分）
19．小明家新买了一台电热水壶，查阅说明书可知，其内部电热丝的阻值为48.4Ω，将其接在220V家庭电路中，将1kg水从20℃加热到40℃需要100s．求：[c水＝4.2×103J/（kg•℃）]水吸收的热量；该电热水壶加热的效率．
20．如图所示，电源电压一定．已知灯泡L标有“6V，7.2W”字样（灯泡电阻不受温度影响），R＝10Ω，滑动变阻器R0的最大阻值为40Ω．开关S、S1闭合后，滑动变阻器R0的滑动端P在a端时，灯泡L正常发光．
求灯泡L的电阻阻值；求电源的电压；在S闭合的情况下，通过对S1、S2的控制和调节滑动变阻器R0，可使整个电路所消耗的总功率最小，请求出电路总功率的最小值；在S闭合的情况下，通过对S1、S2的控制和调节滑动变阻器R0，可使整个电路所消耗的总功率最大，请求出电路总功率的最大值
21．如图所示，电源电压不变，当S1闭合，S2断开时，电流表读数是0.4A，电压表读数是2V，当S1断开，S2闭合时，电流表读数为0.2A，电压表读数是4V．
求：（1）R1、R2的阻值
（2）定值电阻R的阻值和电源电压．
五、作图题（本大题共2小题，共4分）
22．请在图中画出AO的反射光线，并标明反射角的大小．
23．如图所示，射水鱼在水中看见水面上A处有一只蜻蜓在飞，请作出喷水鱼在水中吐水击落蜻蜓的路线。
六、实验探究题（本大题共3小题，共15分）
24．小明用如图甲所示的装置测量小灯泡的电功率，已知小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。
在图甲中，用笔画线代替导线将电路连接完整。闭合开关前，应将滑动变阻器的滑片移到最_____（选填“左”或“右”）端。闭合开关，移动滑片，当电压表的示数达到2V时，电流表的示数如图乙所示，此时小灯泡消耗的电功率为_____。为使小灯泡正常发光，接下来应将滑片向_____移动，但无论怎么调节滑片都无法使电压表示数达到2.5V．为了用该灯泡继续完成实验，你的做法是_____。另一组同学在测量小灯泡额定功率时，电压表出现了故障不能使用，他们向老师借了一只定值电阻R0，设计了如图丙所示的电路，按下面的顺序测量额定电压为U额的小灯泡的额定功率：
①只闭合开关S和S1，调节滑动变阻器的滑片，当电流表的示数为_____时，小灯泡正常工作；
②只闭合开关S和S2，保持滑片P的位置不动，读出电流表的示数为_____；
③该小灯泡的额定功率P额＝_____（用I、U额和R0表示）。
25．小阳在测量导体电阻的实验中，连接了如图甲所示的电路图。
（1）请你根据实验要求在图甲中用笔画线代替导线将实验电路补充完整。
（_______）
（2）闭合开关前，应将滑动变阻器的滑片 P 滑至_____端（选填：“左”或“右”）。
（3）连接好电路后，闭合开关，调节滑动变阻器，电流表与电压表的示数如图乙所示， 电压表的读数为_____V，电流表的读数为_____A，电阻 R 的电阻值为_____Ω。
26．某学习小组的同学做探究“物体动能的大小与什么因素有关”的实验，实验装置如图所示；让钢球从斜面上由静止滚下，撞到一个在水平面上放置的小木块上，能将木块撞出一段距离；他们在该装置上安装了数据采集系统，进行了两组实验，得到的实验数据见表一、表二.请你完成下列内容：
表一（钢球撞击木块时的速度为5m/s）
表二（同一钢球）
（1）该实验是通过比较_____，从而判断_____（选填“钢球”或“木块”）具有动能的大小；分析表一中的实验数据，可得出的结论是：______；分析表二中的实验数据，可得出的结论是：______；分析数据，可以看出，对物体动能大小影响较大的因素是：_______.
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
试题分析：解答本题要注意区分电热和电功，明白对于不同的电器二者的关系．并结合不同用电器中的能量转化做出判断．
解：三个用电器虽然功率一样，但是电风扇主要把电能转化为机械能，发热量较小；电视机主要将电能转化为光能和声能，发热量也很小；只有电热毯是利用电热，电能全部变成内能．故电热毯产生的热量最多．
故选A．
【点评】本题考查家用电器的作用，在生活中要注意积累，并体会电功和电热的区别．
2、C
【解析】
A．登山手套有凹凸不平的花纹，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故A不符合题意；
B．防滑鞋套底部有很多小凸起，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故B不符合题意；
C．行李箱下面装有滚轮，属于用滚动代替滑动来减小摩擦．故C符合题意；
D．汽车轮胎上装有防滑链，在压力一定时，通过增大接触面的粗糙程度来增大摩擦力．故D不符合题意．
3、D
【解析】
【解答】
解：把瓶子放入热水中，瓶内气体受热温度升高，体积增大，橡皮膜会凸起来，分子的无规则运动会加快，内能增大，同时压强会增大，故AB正确；D错误；物体含物质的多少没有变化，故C正确．故选D．
点睛：温度越高，分子无规则运动速度越快；影响内能的因素：温度、质量、状态；瓶内空气膨胀，体积增大，但物质多少没有变化，所以质量不变．
4、D
【解析】
A．铁轨下铺设枕木，是在压力一定时，通过增大受力面积来减小压强，不符合题意．
B．书包带较宽，是在压力一定时，通过增大受力面积来减小书包对肩膀的压强，不符合题意．
C．推土机用宽大的履带，是在压力一定时，通过增大受力面积来减小对路基的压强，不符合题意．
D．篆刻刀的刀口做得锋利，是在压力一定时，通过减小受力面积来增大压强的，符合题意．
5、B
【解析】
根据物体的浮沉条件判断两者所受浮力关系和液体密度关系，再由p=ρgh判断对杯底的压强关系即可．
【详解】
“同一个鸡蛋”、“液面恰好相平”这两个地方是突破口，鸡蛋在不同浓度盐水中分别处于悬浮，漂浮。根据浮沉条件有F甲=G，F乙=G，所以F甲=F乙，故D错误；根据阿基米德原理，，根据图可知V甲＞V乙，所以ρ甲＜ρ乙，故A错误；容器底部受到液体压强P=ρgh，因为ρ甲＜ρ乙、h甲=h乙可得，P甲＜P乙，故B正确；根据可得，两杯底面积相同，乙杯底受到液体的压强较大，压力也较大，故C错误；故应选B．
6、D
【解析】
AB. 甲、乙两物体对水平桌面的压力等于它们的重力，它们的重力不知，所以无法比较它们对桌面的压力大小．故A、B错误．
CD. 因甲、乙两物体都静止，处于平衡状态，受平衡力，水平方向上受到的拉力等于摩擦力，即甲受到的摩擦力为5N，乙受到的摩擦力为10N．故C错误，D正确．
7、A
【解析】
A．电线的绝缘皮破损老化时应及时更换，否则容易发生触电事故，故A正确；
B．熔丝熔断后，不能用铜丝替代，因为铜丝的电阻率小、熔点高，在电流过大时，不能自动断开电路，起到保护的作用，故B错误；
C．把用电器的三脚插头改为两脚插头接在两孔插座上使用，这样当金属外壳漏电时，不能将电及时导向大地，易引发触电，故C错误；
D．水是导体，未断开电源开关，用电器上有电，若用湿布擦拭用电器，容易发生触电事故，故D错误；
8、D
【解析】
密度、比热容和热值是物质的一种特性，不随质量的改变而改变，所以一瓶酒精和半瓶酒精的热值、比热容、密度都不改变．
9、C
【解析】
A、正在沸腾的鸡汤，温度虽然不变，但不断吸收热量，所以其内能增加，故A正确；
B、由于分子在不停地做无规则运动，所以煲鸡汤时，鸡汤香气四溢，这是扩散现象，故B正确；
C、限压阀口“烟雾缭绕”，“烟雾”不是气体，而是水蒸气遇冷液化形成的小水珠，故C错误；
D、煲鸡汤过程中，限压阀转动，此过程的能量转化情况是内能转化为机械能，与内燃机的做功冲程相似，故D正确。
10、B
【解析】
试题分析：一册物理课本的质量约200g，故重力约为2N；故A错误；课桌的高度接近1m，约为75cm（0.75m）故B正确；泰安夏天最高气温约为40℃左右，达不到60℃；故C错误；中学生100m短跑成绩约15s，故D错误；故应选B．
【考点定位】重力大小的估测；温度；时间的估测；长度的估测
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A．将平面镜竖直向上移动一段距离，则入射光线方向不变，入射点向右移动，则反射光线也向右移动，光斑会向上移动，可以射中新目标，符合题意；
B．将平面镜水平向右移动一段距离，入射光线不变，则反射光线也不会改变，不能射中目标，不符合题意；
C．只将平面镜绕O点顺时针转动一定角度，入射角变小，根据反射角等于入射角可知，反射角也随之变小，则反射光线向右移动，光斑会向上移动，能中目标，符合题意；
D．只将激光笔的入射光绕O点逆时针转过一定角度，入射角变小，根据反射角等于入射角可知，反射角也随之变小，反射光线向右移动，光斑会向上移动，能中目标，符合题意。
12、AC
【解析】
A、由P=可得，电热水壶正常工作时加热电阻的阻值：R44，故A正确；B.由P=UI可得，电热水壶正常工作时的电流：I===5A，故B错误；
C、水吸收的热量：Q=cmt=4.2×103J/（kg•℃）×1kg×（100℃-20℃）=3.36×105J，故C正确；
D、工作时间：t=5.5min=5.5×60s=330s，由P=可得，电热水壶正常工作5.5min消耗的电能：W=Pt=1100W×330s=3.63×105J；电热水壶的效率：===92.6，故D错误；
13、AB
【解析】
由电路图可知，灯泡与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
AB．设电源电压为U，当滑片P移至某位置时，小灯泡恰好正常发光，且串联电路中电流处处相等，由P=UI可得，此时电路中的电流为：I=IL===0.5A，滑动变阻器消耗的功率为：P1=(U-UL)I=(U-1V)×0.5A-------①；当滑片P移至某一端点时，电流表示数为0.3A，电流表示数减小，说明变阻器接入的电阻变大，此时滑片在最大阻值处，变阻器接入的电阻变大，由串联分压规律可知，变阻器分得的电压变大，所以，电压表示数变化了3V即增大了3V，此时滑动变阻器两端的电压为：U滑=U-1V+3V=U-3V，此时滑动变阻器消耗的功率为：P2=U滑I′=(U-3V)×0.3A------②；已知P1:P2=5:1----③；联立①②③解得，电源电压U=9V；则滑动变阻器的最大阻值为：R滑大====20Ω，故A正确，B正确；
C．灯泡的额定电流为0.5A，则电路中的最大电流为0.5A，电路允许消耗的最大功率：P大=UI大=9V×0.5A=4.5W，故C错误；
D．由题意可知，小灯泡恰好正常发光，此时滑动变阻器消耗的功率为P1，则此时灯泡消耗的功率PL=P额=3W，滑动变阻器消耗的功率由P1变为P2的过程中，电压表示数变化了3V即增大了3V，由串联电路的电压规律可得，灯泡两端的电压减小了3V，则此时灯泡两端的电压U′L=1V-3V=3V，此时灯泡消耗的电功率：P′L=U′LI′=3V×0.3A=0.9W，则灯泡消耗的功率变化了：，△P=PL-P′L=3W-0.9W=2.1W，故D错误．
三、填空题（本大题共5小题，共10分）
14、热传递 比热容大 6.3×107
【解析】
(1)“水地暖”取暖过程中，没有能量的转化，是通过热传递的方式改变物体内能的。
(2)“水地暖”以水为媒介，是因为水的比热容大，质量相同、且降低相同的温度时，水释放的热量多，取暖效果好；
(3)水放出的热量：Q放=cm水(t−t0)=4.2×103J/(kg⋅℃)×1000kg×(55℃−40℃)=6.3×107J.
15、BC AC BD
【解析】
若连接B. C接线柱,电路中电流只有一条流通路径,则L1、L2为串联电路；如下图：
若接线柱A与C连接,接线柱B与D连接,则电路中有两条电流的流通路径,所以灯L1、L2并联，如下图：
16、21Ω 18J
【解析】
当闭合开关S时，灯L正常发光，说明电源电压为U=6V，电流表测的是总电流，则I=1．8A，
由P=UI可知，灯泡中的电流：
IL =P额/U额=3W/6V=1.5A，
根据并联电路的干路电流等于各支路电流之和可知：电阻中的电流:
IR=I-IL =1.8A-1.5A=1.3A，
由I=U/R得,电阻:
R=U/IR=6V/1．3A=21Ω；
通电1min电阻R产生的热量：
Q=W=UIRt=6V×1．3A×11s=18J。
17、 电 可再生 半导体
【解析】 (1)太阳能电池板是将太阳能转化成电能；(2)太阳能可从自然界不断获得，属可再生能源；(3)LED发光二极管是一种半导体器件。
点睛：（1）太阳能电池是把太阳能转化为电能的装置；（2）不可能在短期内从自然界得到补充的属于不可再生能源；可以在自然界里源源不断的得到补充的属于可再生能源；（3）LED灯是由半导体做成的器件。
18、1.5 并联 电能（或“电度”）
【解析】
一节新干电池电压是1.5V；由于教室里日光灯与投影仪在工作时互不影响，所以它们是并联连接的；电能表是用来测量电功的仪表，所以，学校每月消耗的电能是用电能表来测量的。
四、计算题（本大题共3小题，共29分）
19、（1）8.4×104J；（2）84%
【解析】
（1）知道水的质量和比热容以及温度变化，根据Q=cmΔt可以求出水所吸收的热量．
（2）电热水壶正常工作时的功率和额定功率相等，根据求出消耗的电能，再根据效率公式求出该电热水壶加热的效率．
【详解】
（1）水吸收的热量：；
（2）电热水壶正常工作100s消耗电能，即产生的热量：；
该电热水壶加热的效率：．
20、（1）5Ω（2）6V（3）0.72W（4）10.8W
【解析】
（1）设灯泡电阻为R灯，由P＝可知灯泡L的电阻值是：R灯＝=5.0Ω；
（2）当S、S1闭合，且滑片P在a端时，电路为L的简单电路，灯正常发光，说明电源电压和灯泡的额定电压相同，则电源电压是：U＝6V；
（3）电源电压一定，要使电路总功率最小，电路总电流最小，即电路总电阻最大，需要将两个较大的电阻串联，因为电阻R的阻值大于灯泡L的电阻，所以S、S2 闭合，S1断开，滑动变阻器调节到b端时，此时滑动变阻器R0的最大值与电阻R串联，
则电路总功率的最小值是：P最小＝；
（4）电源电压一定，要使电路总功率最大，电路总电流最大，电路总电阻最小，需要将两个电阻并联，
所以S、S1、S2均闭合，滑动变阻器调节到a端，此时灯泡L与电阻R并联，
则电路总功率的最大值是：P最大＝PR+P灯额＝＝10.8W．
21、（1）5Ω、20Ω；（2）10Ω、6V
【解析】
试题考查知识点：电路分析；欧姆定律；
思路分析：不同的开关闭合与断开，使电路发生变化．
具体解答过程：
（1）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
R1===5
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
R2===20
（2）当S1闭合，S2断开时，R1与R串联在电路中，R2处于开路．
I==0.4A……………………………………………①
当S1断开，S2闭合时，R2与R串联在电路中，R1处于开路．
I′==0.2A…………………………………………②
结合R1=5R2=20,联立①、②式解得：
R=10Ω， U=6V
试题点评：不同的开关闭合与断开，电路处于不同的状态．这是电学计算中最典型的题例之一．
五、作图题（本大题共2小题，共4分）
22、
【解析】
试题分析：根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数．从图中可知入射角是60°，因为入射角等于反射角，所以反射角也为60°．过入射点垂直平面镜作出法线，再根据反射角等于入射角在法线的右侧画出反射光线，并标出反射角等于60°．
考点：本题考查作光的反射光路图
点评：解决本题的关键是熟知光的反射定律的应用，首先要熟记光的反射定律的内容，并要注意入射角与反射角的概念．
23、
【解析】连结鱼和鱼看到的蜻蜓A，确定入射点，过入射点画出法线和折射光线，再根据光由空气斜射入水中时，折射角小于入射角画出入射光线，确定了蜻蜓A的实际位置A'，再连接鱼与实际蜻蜓A'的连线，就是鱼在水中吐水击落蜻蜓的路线。
六、实验探究题（本大题共3小题，共15分）
24、 左 0.48W 右 增加1节电池 I1 I U额×（I﹣）
【解析】
（1）伏安法测灯泡功率的实验中，电压表应并联在灯泡两端，使用0﹣3V量程，实物电路如下：
（2）为保护电路，闭合开关前，滑动变阻器的滑片处于最大阻值处的左端；
（3）如图乙所示，电流表选用小量程，分度值为0.02A，示数为0.24A，此时小灯泡的电压为2V，则小灯泡的功率为P＝UI＝2V×0.24A＝0.48W；
（4）电压表的示数为2V，小于小灯泡的额定电压，要使灯泡正常工作，灯泡两端电压应从2V增大到2.5V，电路电流要增大，总电阻要减小，则滑动变阻器的电阻要减小，滑片应向右端移动，使电压表的示数为2.5V为止；但无论怎么调节滑片都无法使电压表示数达到2.5V，说明电源电压较小，为了用该灯泡继续完成实验，应增大电源电压，具体做法是增加1节电池；
（5）①测量时，应闭合开关S和S1，当电流表示数为I1＝时，灯泡两端电压等于额定电压，灯泡正常发光。
②只闭合开关S和S2，保持滑片P的位置不动，读出电流表的示数为I；
③由并联电路特点知，灯泡正常发光的电流：IL＝I﹣I1＝I﹣，则灯泡的额定功率：P＝U额IL＝U额×（I﹣）。
25、 左 1 0.2 5
【解析】
（1）由图乙知，电压表选用小量程与电阻并联，如下所示：
（2）闭合开关前，应将滑动变阻器的滑片P滑至阻值最大处的左端；
（3）连接好电路后，闭合开关，调节滑动变阻器，电流表与电压表的示数如图乙所示， 电压表选用小量程，分度值为 0.1V，电压为 1V；电流表选用小量程，分度值为 0.02A，电流表的读数为 0.2A，由欧姆定律，电阻：.
26、木块被撞出的距离的大小（或钢球对木块做功的多少） 钢球 物体运动速度相同时，质量越大，动能越大 物体质量相同时，运动速度越大，动能越大 速度
【解析】
根据题中“某学习小组的同学做探究“物体动能的大小与什么因素有关”的实验，”可知，本题实验探究物体动能的大小与什么因素有关。考查了实验数据分析，考查了控制变量法与转换法的应用，应用控制变量法分析表中实验数据即可正确解题。
【详解】
（1）实验中探究的是钢球的动能，物体动能的大小是通过比较木块被撞出的距离的大小来反映。
（2）钢球由斜面的同一高度由静止下滑，它们到达水平面时的速度相等，由表一中的实验数据可知，在速度相等的情况下，钢球质量越大，木块被撞击的距离越远，由此可得：物体运动速度相等时，物体质量越大，动能越大。
（3）钢球从斜面上不同的高度滚下，钢球到达水平面时的速度不同，钢球的质量相等，由表二所示实验数据可知，钢球的速度越大，木块被撞击的距离越大，由此可得：物体质量相等时，运动速度越大，动能越大。
（4）表一中速度一定时，质量增大到原来的2倍、3倍，动能增大到原来的2倍、3倍，即动能与质量成正比；
表二中质量一定时，速度增大到原来的2倍、3倍，动能增大到原来的4倍、9倍；可见速度对动能影响比较大，由此可知，动能与物体速度的平方成正比。
额定电压
220V
额定加热功率
1100W
最大盛水量
1kg
序号
钢球的质量m/g
木块被撞击的距离s/m
1
10
6
2
20
12
3
30
18
序号
钢球撞击木块时的速度
木块被撞击的距离
s/cm
4
5
6
5
10
24
6
15
54
