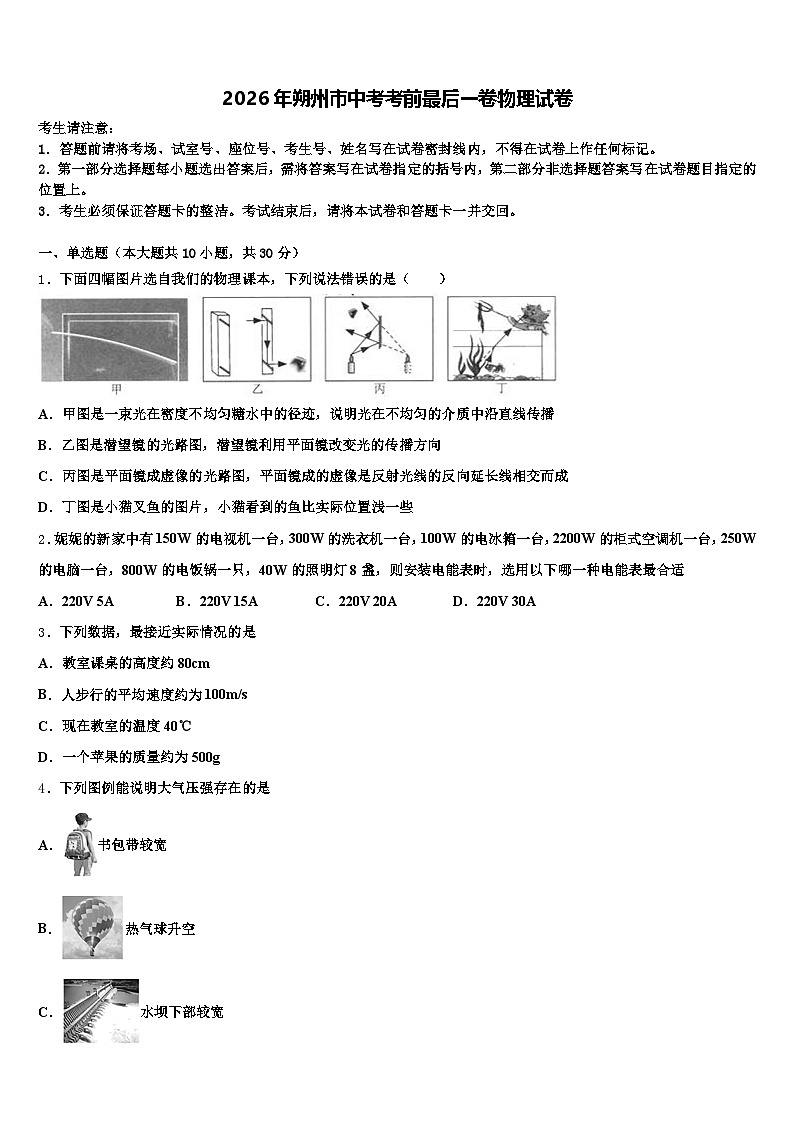

2026年朔州市中考考前最后一卷物理试卷（含答案解析）

这是一份2026年朔州市中考考前最后一卷物理试卷（含答案解析），共16页。试卷主要包含了考生必须保证答题卡的整洁，下列图例能说明大气压强存在的是等内容，欢迎下载使用。
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．下面四幅图片选自我们的物理课本，下列说法错误的是（ ）
A．甲图是一束光在密度不均匀糖水中的径迹，说明光在不均匀的介质中沿直线传播
B．乙图是潜望镜的光路图，潜望镜利用平面镜改变光的传播方向
C．丙图是平面镜成虚像的光路图，平面镜成的虚像是反射光线的反向延长线相交而成
D．丁图是小猫叉鱼的图片，小猫看到的鱼比实际位置浅一些
2．妮妮的新家中有150W的电视机一台，300W的洗衣机一台，100W的电冰箱一台，2200W的柜式空调机一台，250W的电脑一台，800W的电饭锅一只，40W的照明灯8盏，则安装电能表时，选用以下哪一种电能表最合适
A．220V 5AB．220V 15AC．220V 20AD．220V 30A
3．下列数据，最接近实际情况的是
A．教室课桌的高度约80cm
B．人步行的平均速度约为100m/s
C．现在教室的温度40℃
D．一个苹果的质量约为500g
4．下列图例能说明大气压强存在的是
A．书包带较宽
B．热气球升空
C．水坝下部较宽
D．纸片托水

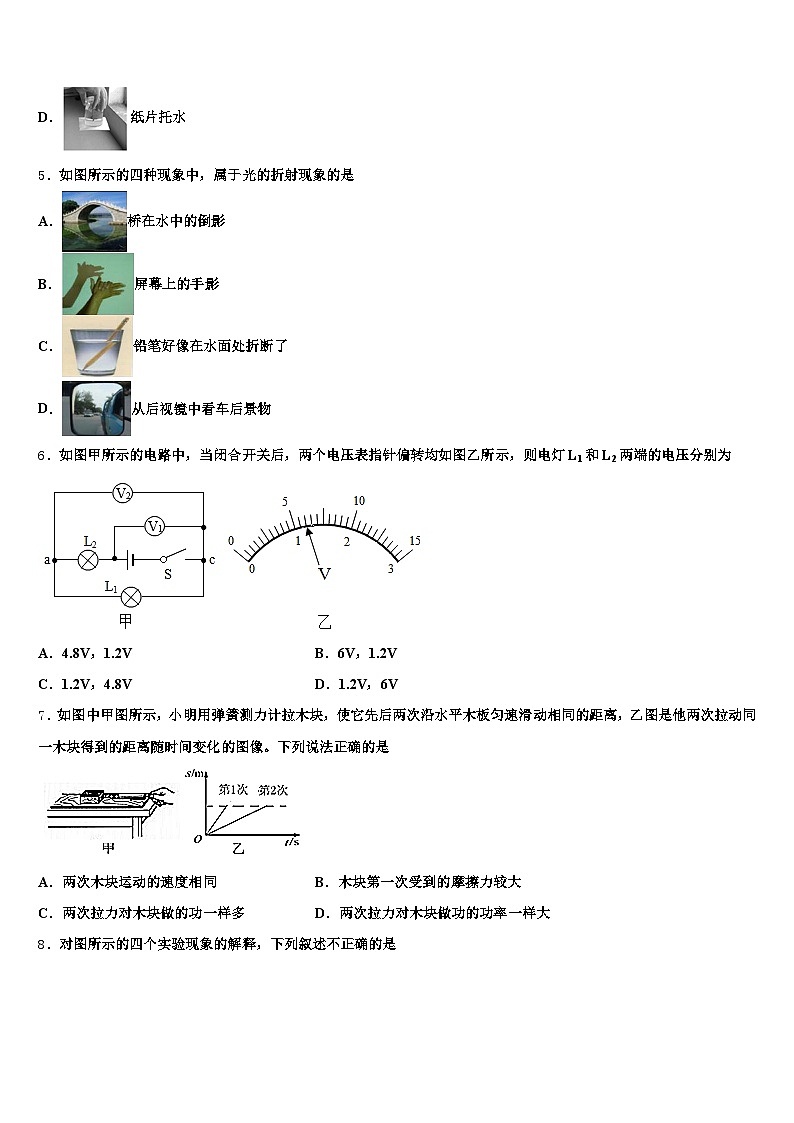

5．如图所示的四种现象中，属于光的折射现象的是
A．桥在水中的倒影
B．屏幕上的手影
C．铅笔好像在水面处折断了
D．从后视镜中看车后景物
6．如图甲所示的电路中，当闭合开关后，两个电压表指针偏转均如图乙所示，则电灯L1和L2两端的电压分别为
A．4.8V，1.2VB．6V，1.2V
C．1.2V，4.8VD．1.2V，6V
7．如图中甲图所示，小明用弹簧测力计拉木块，使它先后两次沿水平木板匀速滑动相同的距离，乙图是他两次拉动同一木块得到的距离随时间变化的图像。下列说法正确的是
A．两次木块运动的速度相同B．木块第一次受到的摩擦力较大
C．两次拉力对木块做的功一样多D．两次拉力对木块做功的功率一样大

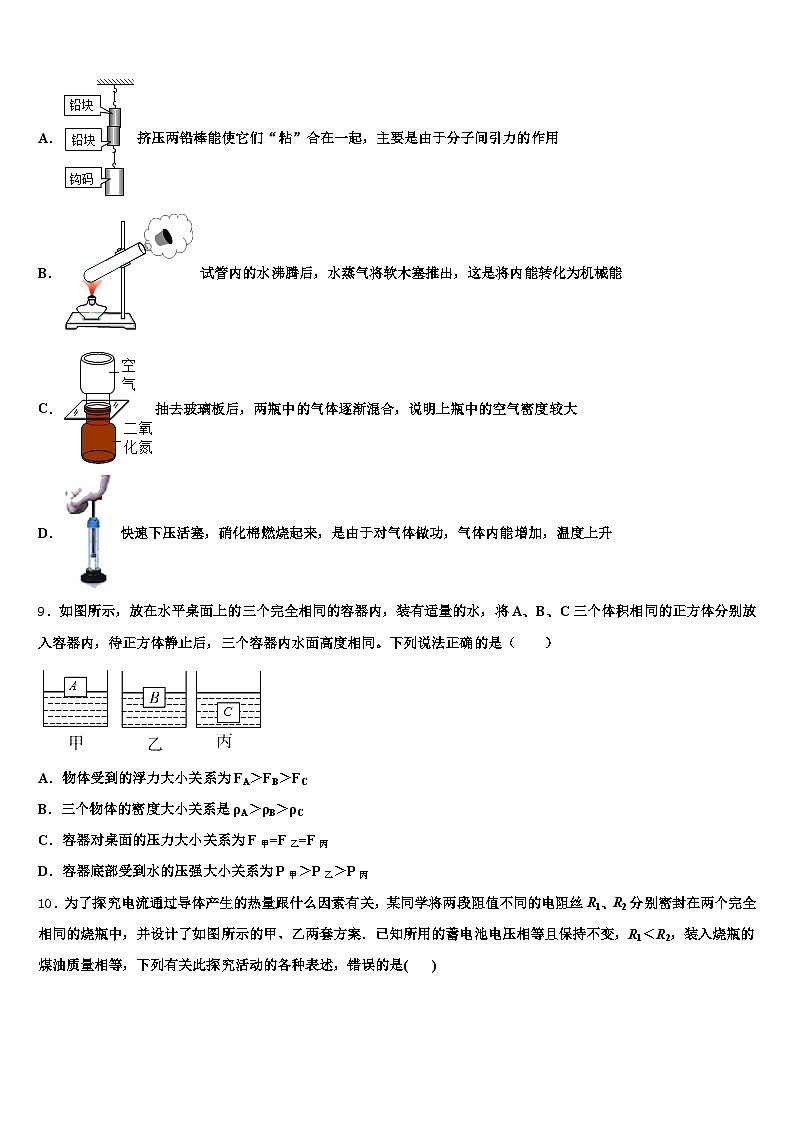

8．对图所示的四个实验现象的解释，下列叙述不正确的是
A．挤压两铅棒能使它们“粘”合在一起，主要是由于分子间引力的作用
B．试管内的水沸腾后，水蒸气将软木塞推出，这是将内能转化为机械能
C．抽去玻璃板后，两瓶中的气体逐渐混合，说明上瓶中的空气密度较大
D．快速下压活塞，硝化棉燃烧起来，是由于对气体做功，气体内能增加，温度上升
9．如图所示，放在水平桌面上的三个完全相同的容器内，装有适量的水，将A、B、C三个体积相同的正方体分别放入容器内，待正方体静止后，三个容器内水面高度相同。下列说法正确的是（ ）
A．物体受到的浮力大小关系为FA＞FB＞FC
B．三个物体的密度大小关系是ρA＞ρB＞ρC
C．容器对桌面的压力大小关系为F甲=F乙=F丙
D．容器底部受到水的压强大小关系为P甲＞P乙＞P丙
10．为了探究电流通过导体产生的热量跟什么因素有关，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套方案．已知所用的蓄电池电压相等且保持不变，R1＜R2，装入烧瓶的煤油质量相等，下列有关此探究活动的各种表述，错误的是( )
A．该实验中，电流通过导体产生的热量的多少是通过温度计示数变化大小体现出来的
B．甲装置可探究电流通过导体产生的热量与电阻是否有关
C．比较相同通电时间内温度计a、c示数变化情况，可探究电流产生的热量与电流是否有关
D．在相同的通电时间内，d温度计所在烧瓶中的电阻丝产生的热量最多
二、多选题（本大题共3小题，共12分）
11．如图所示，是同学们所画的几种情况下的示意图，其中正确的是
A．B．
C．D．
12．下列对有关数据的估计，与实际情况相符的是
A．初中生跑50m所用的时间约为4s
B．人体的正常体温约为37℃
C．70W家用电风扇正常工作时电流约为320mA
D．物理课本受到的重力约为4N
13．水平桌面上，甲、乙两相同的杯中盛有不同浓度的盐水，现将两相同的物块分别放入杯中，待物块静止时，两杯中液面恰好相平，如图所示。则（ ）
A．乙杯底部受到液体的压强较大
B．甲杯中物块受到浮力较大
C．向乙杯中缓慢加盐，物块受到的浮力增大
D．向甲杯中缓慢加水，物块受到的浮力减小
三、填空题（本大题共5小题，共10分）
14．如图所示，当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角____入射角，折射角____入射角(以上两空均填“大于”“等于”或“小于”)，当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了____(选填“反射光线”或“折射光线”)，光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
15．小斌同学用如图所示的皮卷尺测量教室黑板的长度，他先观察了皮卷尺的______为20m、分度值为1cm，接着将皮卷尺的A点与黑板的一端对齐，沿着黑板测量其长度，他测量前缺少的步骤是：__________．
16．如图所示，当牛顿看到苹果从树上掉落下来的现象后，经过思考得出下落原因是苹果受到了地球的吸引力作用且力的方向指向地球．小龙和小红同学就苹果从树上掉落下来的现象进行了讨论和交流，一致认为苹果的高度下降了且苹果的速度越来越大．请你根据所学的物理知识，对苹果的高度和速度的变化分别做出合理的解释：
（1）苹果高度下降的原因是_________ ；
（2）苹果速度越来越大的原因是__________．
17．如图所示，电源电压不变，R为定值电阻，弹簧测力计下端挂一条形磁铁，且与空心螺线管B在同一竖直线上。将开关S闭合，当条形磁铁静止时，弹簧测力计的示数为F1，若在螺线管中插入铜棒后，弹簧测力计的示数会_____F1：若在螺线管中插入铁棒后，弹簧测力计的示数会_____F1．（填“大于”、“小于”或“等于”）
18．如图所示，闭合开关后，电压表的示数为6V，电流表的示数为0.3A，则电阻R的阻值为___Ω，当开关断开时，该电阻的阻值为___Ω．
四、计算题（本大题共3小题，共29分）
19．某型号汽车发动机的额定功率为4×104W，在水平路面上匀速行驶时受到的阻力是1600N在额定功率下，当汽车匀速直线行驶时，求：
（1）发动机所提供的牵引力大小；
（2）汽车行驶10min牵引力所做的功；
（3）汽车行驶10min行驶的路程。
20．2016年CYCC中国房车锦标赛分站赛于7月5日至7月7日在江苏盐城国际赛车场举行。某一型号的房车在一段平直公路上匀速行驶了56km，用时半小时，车的总质量为3×103kg，受到的阻力为车重的0.1倍（g=10N/kg）求：该房车的行驶速度；该房车牵引力所做的功：已知这一过程消耗燃油1.5×10-2m3，则热机的效率为多少?（假设燃油完全燃烧，燃油密度ρ=0.8×103kg/m3，燃油热值q为4.5×107J/kg）。
21．（4分）小明家用燃气灶烧水时，把质量为2kg，初温为20℃的水加热到100℃，共燃烧了0.02m3 的天然气（假设天然气完全燃烧），已知水的比热容为c水 =4.2×103 J/（kg·℃），天然气的热值为q=8.4×107 J/m3 。求
（1）水吸收的热量；
（2）燃气灶烧水时的效率是多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，一束光线照射到平面镜上被反射后再射到凸透镜上．请作出平面镜的入射光线和凸透镜的折射光线．
23．要用滑轮组将陷在泥中的汽车拉出来，试在图中画出最省力的绕绳方法．
六、实验探究题（本大题共3小题，共15分）
24．为了探究小球自由下落时的运动，某物理实验小组的同学用照相机每隔相等的时间自动拍照一次，拍下小球下落时的运动状态，如图所示．可以看出小球在做______直线运动（选填“匀速”或“变速”），其理由是___________．图中四个速度随时间的关系图象，能反映出该小球下落运动的是________．（选填图中的选项字母）

25．某小组在“观察水的沸腾”实验中：
图（a）中甲、乙、丙三种读温度计的方式正确的是_______；图（b）安装实验器材时，应按照_______（自上而下/自下而上）的顺序进行；从实验数据可以看出，水的沸点是_______，由此可以判断此时大气压_______（小于/大于）一个标准大气压．为说明水沸腾过程中是否需要吸热，应_______，观察水是否继续沸腾；小明和小红分别利用质量相等的水按图（b）装置同时进行实验，正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是_______．
26．现在手头有一个阻值为40Ω的定值电阻R0，一个电压大约为35V的电源，一个量程只有0~0.6A的电流表，一只开关，一个最大阻值大约为100Ω的滑动变阻器，导线若干，请设计一个实验，比较精确地测量一个阻值约为55Ω左右的待测电阻Rx的阻值。
要求：在方框内画出实验电路图。
写出实验步骤及标明需要测量的物理量；______推导出计算待测电阻阻值的表达式。______
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
A．光只有在同种均匀介质中才沿直线传播，光在密度不均匀的糖水中的传播径迹是弯曲的，故A错误；
B．因为潜望镜是由平面镜制成的，所以潜望镜的原理是利用平面镜改变光的传播方向，故B正确；
C．平面镜成像的实质是物体发出的光被平面镜反射后，反射光线的反向延长线相交而成，故C正确；
D．小猫看到的水中的鱼，是由光的折射形成的虚像，虚像在折射光线的反向延长线上，则小猫看到“水中的鱼”的位置比实际位置浅一些．故D正确；
故应选A。
2、C
【解析】
小敏家中所用用电器同时工作时的总功率为：
P总=150W+300W+100W+2200W+250W+800W+40W×8=4120W；
A．电能表的最大功率：P=UI=220V×5A=1100W＜4120W，故该选项不符合题意；
B．电能表的最大功率：P=UI=220V×15A=3300W＜4120W，故该选项不符合题意；
C．电能表的最大功率：P=UI=220V×20A=4400W＞4120W，故该选项符合题意；
D．电能表的最大功率：P=UI=220V×30A=6600W＞4120W，太大，故该选项不符合题意；
3、A
【解析】
A、中学生的身高在160cm左右，课桌的高度大约是中学生身高的一半，在80cm左右，故A正确；
B、人正常步行的速度在4km/h=4×m/s≈1.1m/s左右，故B错误；
C、人的体温在37℃左右，教室中的温度不高于体温，所以不可能达到40℃，故C错误；
D、三个苹果的质量约500g，一个苹果的质量在150g左右，故D错误．
4、D
【解析】
A．书包带较宽是在压力一定时，增大受力面积，减小了压强，与大气压无关，故A不合题意；
B．热气球升空是利用空气的浮力，不能说明大气压强的存在，故B不合题意；
C．水坝下部较宽，是因为液体的压强随深度的增加而增大，下部较宽可承受更大的水的压强，与大气压无关，故C不合题意；
D．纸片托水，是因为杯内水的压强小于外界大气压，在大气压的作用下，使纸片和水不会掉落，故D符合题意；
故选D。
5、C
【解析】
（1）光在同一均匀介质中沿直线传播；
（2）光照在不同介质面上时，会发生反射现象，平面镜成像就是具体应用；
（3）光从一种介质斜射入另一种介质时，光的传播方向就会发生偏转，即光的折射现象．
【详解】
A、平静的水面相当于平面镜，桥在水中形成“倒影”是平面镜成像，平面镜成像属于光的反射现象，不符合题意；
B、手在墙上形成手影，是因为光在同一均匀介质中沿直线传播，不符合题意；
C、钢笔好像在水面处折断了是由于光从水中斜射入空气中时发生折射，属于光的折射，符合题意；
D、汽车观后镜，是利用凸面镜能使光线发散的特点扩大视野，是光的反射原理，不符合题意．
故选C．
6、C
【解析】
由图知，闭合开关后，两灯串联，电压表V1测总电压，电压表V2测L1的电压，串联电路的电压规律是：U=U1+U2，所以V1的示数应大于V2的示数，而两个电压表指针位置相同，说明两表所选量程不同；V1测总电压，使用的是大量程，故读数为6V，即电源电压U=6V，V2测L1的电压，使用的是小量程，故读数为1.2V，即U1=1.2V，所以灯泡L2的电压：U2=U−U1=6V−1.2V=4.8V，故C正确，ABD错误．
7、C
【解析】
A．两次木块运动相同的距离，第2次所用时间比第1次长，两次木块运动的速度不相同，A选项说法不正确；
B．摩擦力的大小与压力大小和接触面的粗糙程度有关，两次运动中压力大小和接触面的粗糙程度相同，所以摩擦力相同，B选项说法不正确；
C．木块两次沿水平木板匀速滑动相同的距离，两次滑动中水平方向所受到的滑动摩擦力与拉力是一对平衡力，大小相等，因摩擦力大小相等，两次的拉力相等，由W=Fs可得两次拉力对木块做的功一样多，C选项说法正确；
D．由图可见两次滑动距离相同，所用时间不同，由得两次拉力对木块做功的功率不一样大，D选项说法不正确；
故选C。
8、C
【解析】
由于分子间引力的作用，挤压两铅棒能使它们“粘”合在一起，故A正确。
试管内的水沸腾后，水蒸气将软木塞推出，软木塞获得了机械能，这是将内能转化为机械能，故B正确。
抽去玻璃板后，两瓶中的气体逐渐混合，说明分子在不停地做无规则运动，故C错误，符合题意为答案。
快速下压活塞，由于对气体做功，气体内能增加，温度上升，达到硝化棉燃点，硝化棉燃烧起来，故D正确。
9、C
【解析】A、由图可知， VA排VB排VC排，根据阿基米德原理可得浮力的大小关系为：FAFBFC，故A错误；B、A和B漂浮，C悬浮，由浮沉条件可知：GA＝FA，GB＝FB，GC＝FC，又FAFBFC，故GAGBGC；因为体积相同，由ρ＝知：ρAρBρC，故B错误；
h相同，密度相同，根据p＝ρgh可知，容器底的压强关系为p甲＝p乙＝p丙，故D错误；因为容器的底面积相同，所以根据F＝PS得液体对容器底部的压力相同，液体对容器底部的压力加上容器的重力即桌面受到的压力，所以容器对桌面的压力大小关系为F甲＝F乙＝F丙故C正确。故选：C。
点睛：根据阿基米德原理判断物体受到的浮力大小关系；利用浮沉条件判断物体密度与水的密度大小关系；根据阿基米德原理可知，物体受到的浮力等于物体排开液体的重力；利用p＝ρgh判断容器底受到水的压强关系。
10、D
【解析】
A、当电阻丝通电后，电流产生热量使煤油温度升高，从而使温度计示数上升，因此可根据温度计示数的大小可知温度升高的多少；故A正确；
B、甲中两电阻串联，则两电阻中的电流相等，则可知热量应由电阻有关，根据温度计示数的变化判断吸收热量的多少，则可知热量与电阻大小的关系；故B正确；
C、甲乙两图中，通过电阻R1的电流不同，比较相同通电时间内a，c两支温度计示数变化情况，可探究电流产生的热量与电流是否有关；故C正确；
D、在电源电压和通电时间相同的条件下：
由串并联电路的电压关系可知，串联使用时各电阻两端电压小于电源电压，并联使用时各电阻两端电压等于电源电压，由Q=I2Rt，I=得，Q=，可知各电阻并联时产生的热量多；
两电阻并联时，由Q=可知，电压相等，R1＜R2，电阻R1产生的热量多；故D错误；
故选D．
二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．光线由玻璃进入空气时，折射角大于入射角，故A正确；
B．如图由一点发出的光线，经过凸透镜的折射后，相比入射光线会聚了，故正确；
C．重力的方向始终竖直向下，故图中重力的画法错误；
D．根据安培定则判断，右手握住螺线管，四指弯曲指向电流的方向，则大母指的指向即为螺线管的磁场方向，即左端为N极，右端为S极，D正确．
12、BCD
【解析】
A、初中生50m跑的时间一般在8s左右。故A不符合实际；
B、正常情况下，人的体温在37℃左右，变化幅度很小。故B符合实际；
C、电风扇额定电压为220V，70W电风扇正常工作时电流约为，故C符合实际；
D、物理课本的质量在400g＝0.4kg左右，受到的重力在G＝mg＝0.4kg×10N/kg＝4N左右。故D符合实际。
13、AD
【解析】
A、物体在甲中下沉，ρ甲＜ρ物，在乙中漂浮，ρ乙＞ρ物，则ρ乙＞ρ甲，两杯中液面恰好相平，由p=ρgh可知，乙杯底部受到液体的压强较大，故A正确；
B、物体在甲中下沉，受到的浮力小于物体重；在乙中漂浮，物体受到的浮力等于物体重；因此甲杯中物块受到浮力较小，故B错误；
C、已知物块在乙中漂浮，说明物块的密度小于乙液体的密度，向乙杯中缓慢加盐，则乙的密度增大，物块仍然漂浮，此时浮力等于其重力，因此向乙杯中缓慢加盐，物块受到的浮力不变，故C错误；
D、已知物块在甲中沉底，说明物块的密度大于甲液体的密度，向甲杯中缓慢加水，盐水的密度不断减小，物体在甲液体仍然中下沉，此时V排=V物，则由F浮=ρgV排可知，物块受到的浮力减小，故D正确．
故选AD．
三、填空题（本大题共5小题，共10分）
14、等于 大于 折射光线
【解析】
当光从水中斜射入空气中时，在分界面同时发生反射和折射，反射角等于入射角，折射角大于入射角(以上两空均填“大于”“等于”或“小于”)，当入射角增大到一定程度时，折射角会先到达90°，入射角继续增大时，便没有了折射光线，只有反射了，这种反射叫全反射，光纤通信就是利用了此原理来减少光在传播过程中的能量损失．
15、量程 确定零刻度线是否在A点
【解析】
测量前要了解刻度尺的量程、分度值；20m反映的是该皮卷尺的测量范围，即量程；测量时，测量的始端与0刻度线对齐，如果0刻度线磨损，可以与其它整格刻线对齐，测量结果要减去前面的数值，小斌将皮卷尺的A点与黑板的一端对齐前，应确定A点是否在零刻度线上．
16、受到重力的作用，重力的方向是竖直向下的 重力势能转化为动能，动能增大，速度增大
【解析】
（1）力是改变物体运动状态的原因，由于苹果受到重力的作用，而重力的方向是竖直向下的，所以苹果会下降；
（2）动能的大小与质量和速度的大小有关，重力势能的大小与质量和高度有关．苹果下降过程中，质量不变，高度降低，重力势能变小，速度增大，动能变大，重力势能转化为动能，故速度越来越大．
17、等于 小于
【解析】
当S闭合后，由电流的磁效应可知，通电螺线管将有磁性；根据安培定则可知，电磁铁的上端是N极；因为同名磁极相互排斥，所以当通电螺线管产生磁性时，会与条形磁铁相互排斥。在螺线管中插入铜棒后，铜不是磁性材料，不能被磁化，所以不能使电磁铁的磁性增强，则不能使斥力增大，故测力计的示数不变，弹簧测力计的示数等于F1：
当在螺线管中插入铁棒后，能使电磁铁的磁性增强，能使斥力增大，所以测力计的示数减小，弹簧测力计的示数小于F1。
18、20 20
【解析】
由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，由I＝可得，电阻R的阻值：R＝＝20Ω，因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，当开关断开时，该电阻的阻值仍为20Ω不变．
（1）由电路图可知，电路为R的简单电路，电流表测电路中的电流，电压表测电源的电压，根据欧姆定律求出电阻R的阻值；（2）电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关．
四、计算题（本大题共3小题，共29分）
19、（1）1600N；（2）2.4×107J；（3）1.5×104m。
【解析】
（1）因为汽车在水平路面匀速行驶，受到的牵引力和阻力是一对平衡力，所以，发动机所提供的牵引力：F＝f＝1600N；
（2）行驶时间t＝10min＝600s，汽车牵引力所做的功：
W＝Pt＝4×104W×600s＝2.4×107J；
（3）由W＝Fs得，汽车行驶的路程：。
答：（1）发动机所提供的牵引力大小为1600N；
（2）汽车行驶10min牵引力所做的功为2.4×107J；
（3）汽车行驶10min行驶的路程为1.5×104m。
20、（1）112km/h；（2）1.68×108J；（3）31%
【解析】
（1）该房车的行驶速度：v===112km/h；
（2）车重G=mg=3×103kg×10N/kg=3×104N，车受到的阻力：f=0.1G=0.1×3×104N=3×103N，由于车匀速行驶，则牵引力F=f=3×103N，牵引力做功：W有用=Fs=3×103N×56000m=1.68×108J；
（3）由ρ=得，消耗燃油的质量：m=ρV=0.8×103kg/m3×1.5×10-2m3=12kg，燃油完全燃烧放出的热量（消耗的总能量）：W总=Q放=mq=12kg×4.5×107J/kg=5.4×108J，热机的效率：η=×100%=×100%=31%。
21、（1）6.72×105 J（2）40%
【解析】
试题分析：
解：（1）水吸收的热量：Q吸=cmΔt=4.2×103 J/（kg·℃）×2kg×（100-20）℃=6.72×105 J；（2）燃气灶烧水时的效率是η=Q吸/Q放=6.72×105 J/（8.4×107 J/m3 ×0.02m3 ）=40%。
【考点定位】热量的计算；效率
五、作图题（本大题共2小题，共4分）
22、
【解析】
过平面镜的入射点做法线，然后根据光的反射定律中反射角等于入射角做出入射光线；反射光线经过凸透镜左侧的二倍焦距处入射到凸透镜上，根据凸透镜成像规律，折射光线经过右侧的二倍焦距处，作图如下：
23、
【解析】
滑轮组的绕绳技巧：要最省力的绕法，可以从绳子的自由端开始绕绳，首先经过动滑轮，这样绕出来的一定是最省力的，如图：
六、实验探究题（本大题共3小题，共15分）
24、变速 相同的时间内小球运动的距离越来越大 C
【解析】
（1）相机拍照间隔的时间是相同的，由图可知：在相等的间隔时间内，小球运动的距离逐渐变大，小球的运动速度逐渐变大，做的是变速直线运动；
（2）由照片中小球的运动轨迹可知，小球运动的速度随着时间的推移逐渐变大，图C符合题意；
25、乙 自下而上 98℃ 小 移去酒精灯 酒精灯火焰大小不同
【解析】
（1）使用温度计测量液体温度读数时，玻璃泡要继续留在被测液体中，且视线与温度计中的液柱上表面相平，所以，图（a）中甲、乙、丙三种读温度计的方式正确的是乙；
（2）实验时，因为需用酒精灯的外焰加热，所以首先要根据酒精灯的位置，调整好铁圈的高度，即安装实验器材时，应按照自下而上顺序进行；
（3）液体的沸点与气压的关系是：气压越大，沸点越高，气压越低，沸点越低．由表格中数据知道，从第4min开始，水温达到99℃后吸热，温度不再升高，说明已经沸腾，即沸点是98℃，由于水的沸点低于100℃，所以当地的大气压低于1标准大气压；为说明水沸腾过程中是否需要吸热，应移去酒精灯，若水不能吸热后，停止沸腾，这说明水沸腾时要吸收热量；
（4）小明和小红分别利用质量相等的水按图（b）装置同时进行实验，且正确操作，却得出了如图（c）所示的两个不同的图线，原因可能是酒精灯火焰大小不同，即相同时间内吸收的热量不同造成的．
本题考查的是探究水的沸腾实验，涉及了温度计的读数、实验的装置的装配，并能分析影响其结果的实验条件，同时还要求会分析温度随时间变化的图象，考查的知识点较多．
26、 实验步骤见解析 表达式
【解析】
伏安法测电阻实验中，只有电压表或只有电流表时，借助已知电阻照常能完成实验。
只有电流表，已知电阻与被测电阻并联，再与滑动变阻器串联，电流表分别测量已知电阻和被测电阻的电流，滑动变阻器保护电路和改变电流完成多次实验。
【详解】
（1）已知电阻R0与被测电阻RX并联，滑动变阻器串联在电路中保护电路。
开关串联在电路中控制电路。保持滑动变阻器滑片的位置不变，电流表先接在R0支路上测R0的电流，再改测RX的电流，如图。

(2). 实验步骤:
a.根据电路图连接好电路,开关断开,调整滑动变阻器滑片P使其阻值最大；
b.闭合开关S,调整滑动变阻器的滑片P使电流表指针接近满偏,读出通过R0的电流为I0(则UAB=I0R0)；
c.断开开关,保持滑动变阻器阻值不变,把电流表改接到RX的支路中,闭合开关,测得通过RX的电流记为IX。
(3). 表达式
