日照市2025-2026学年中考试题猜想物理试卷（含答案解析）

这是一份日照市2025-2026学年中考试题猜想物理试卷（含答案解析），共17页。试卷主要包含了如图所示，下列说法正确的是等内容，欢迎下载使用。
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、单选题（本大题共10小题，共30分）

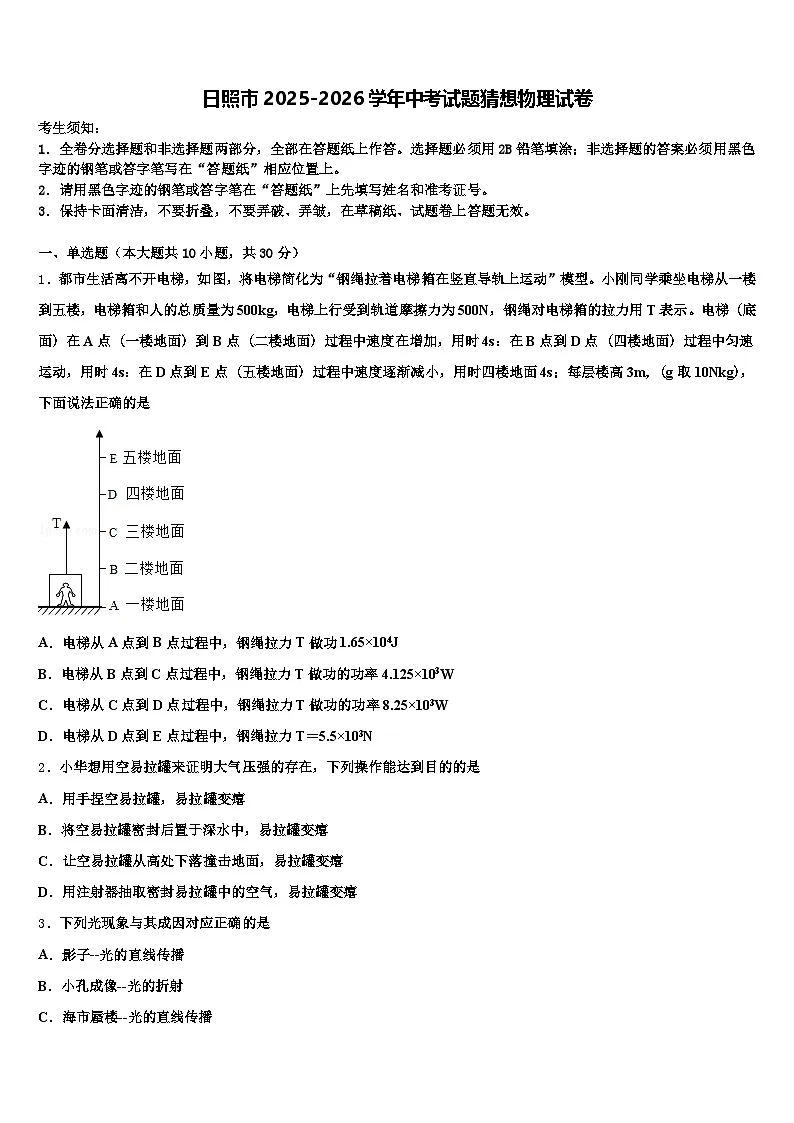

1．都市生活离不开电梯，如图，将电梯简化为“钢绳拉着电梯箱在竖直导轨上运动”模型。小刚同学乘坐电梯从一楼到五楼，电梯箱和人的总质量为500kg，电梯上行受到轨道摩擦力为500N，钢绳对电梯箱的拉力用T表示。电梯（底面）在A点（一楼地面）到B点（二楼地面）过程中速度在增加，用时4s：在B点到D点（四楼地面）过程中匀速运动，用时4s：在D点到E点（五楼地面）过程中速度逐渐减小，用时四楼地面4s；每层楼高3m，（g取10Nkg），下面说法正确的是
A．电梯从A点到B点过程中，钢绳拉力T做功1.65×104J
B．电梯从B点到C点过程中，钢绳拉力T做功的功率4.125×103W
C．电梯从C点到D点过程中，钢绳拉力T做功的功率8.25×103W
D．电梯从D点到E点过程中，钢绳拉力T＝5.5×103N
2．小华想用空易拉罐来证明大气压强的存在，下列操作能达到目的的是
A．用手捏空易拉罐，易拉罐变瘪
B．将空易拉罐密封后置于深水中，易拉罐变瘪
C．让空易拉罐从高处下落撞击地面，易拉罐变瘪
D．用注射器抽取密封易拉罐中的空气，易拉罐变瘪
3．下列光现象与其成因对应正确的是
A．影子--光的直线传播
B．小孔成像--光的折射
C．海市蜃楼--光的直线传播

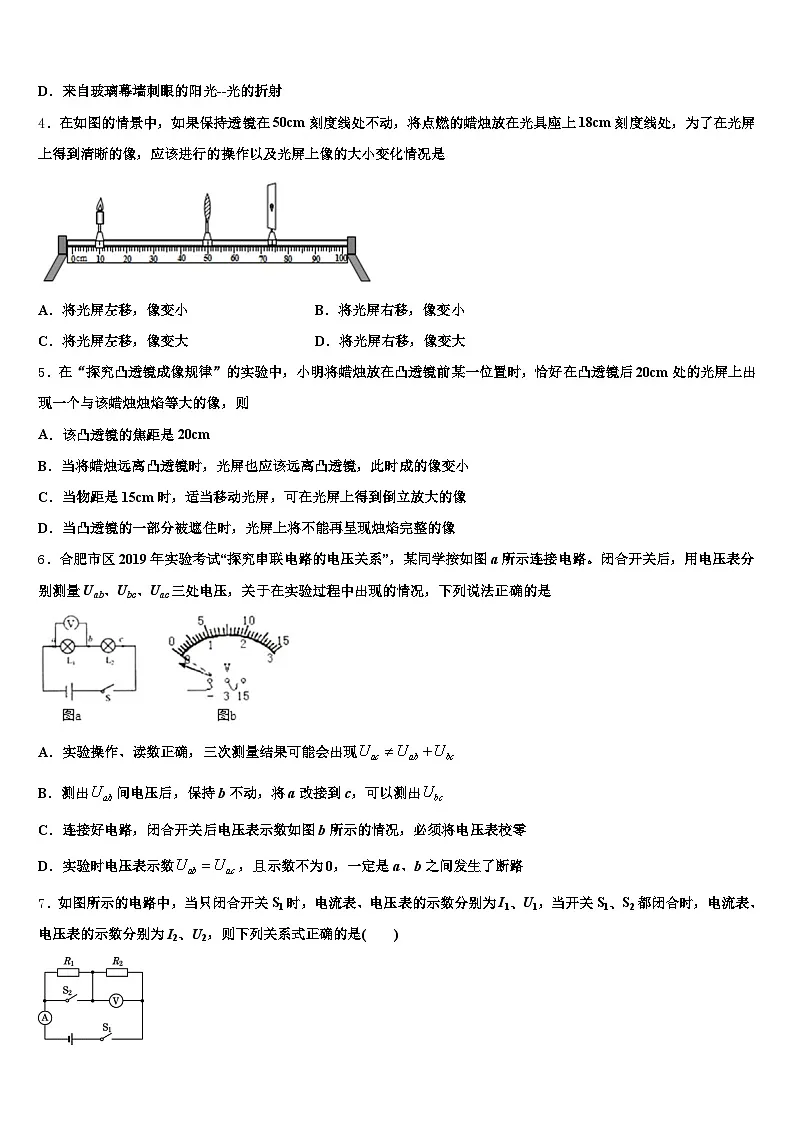

D．来自玻璃幕墙刺眼的阳光--光的折射
4．在如图的情景中，如果保持透镜在50cm刻度线处不动，将点燃的蜡烛放在光具座上18cm刻度线处，为了在光屏上得到清晰的像，应该进行的操作以及光屏上像的大小变化情况是
A．将光屏左移，像变小B．将光屏右移，像变小
C．将光屏左移，像变大D．将光屏右移，像变大
5．在“探究凸透镜成像规律”的实验中，小明将蜡烛放在凸透镜前某一位置时，恰好在凸透镜后20cm处的光屏上出现一个与该蜡烛烛焰等大的像，则
A．该凸透镜的焦距是20cm
B．当将蜡烛远离凸透镜时，光屏也应该远离凸透镜，此时成的像变小
C．当物距是15cm时，适当移动光屏，可在光屏上得到倒立放大的像
D．当凸透镜的一部分被遮住时，光屏上将不能再呈现烛焰完整的像
6．合肥市区2019年实验考试“探究串联电路的电压关系”，某同学按如图a所示连接电路。闭合开关后，用电压表分别测量Uab、Ubc、Uac三处电压，关于在实验过程中出现的情况，下列说法正确的是
A．实验操作、读数正确，三次测量结果可能会出现
B．测出间电压后，保持b不动，将a改接到c，可以测出
C．连接好电路，闭合开关后电压表示数如图b所示的情况，必须将电压表校零
D．实验时电压表示数，且示数不为0，一定是a、b之间发生了断路
7．如图所示的电路中，当只闭合开关S1时，电流表、电压表的示数分别为I1、U1，当开关S1、S2都闭合时，电流表、电压表的示数分别为I2、U2，则下列关系式正确的是( )

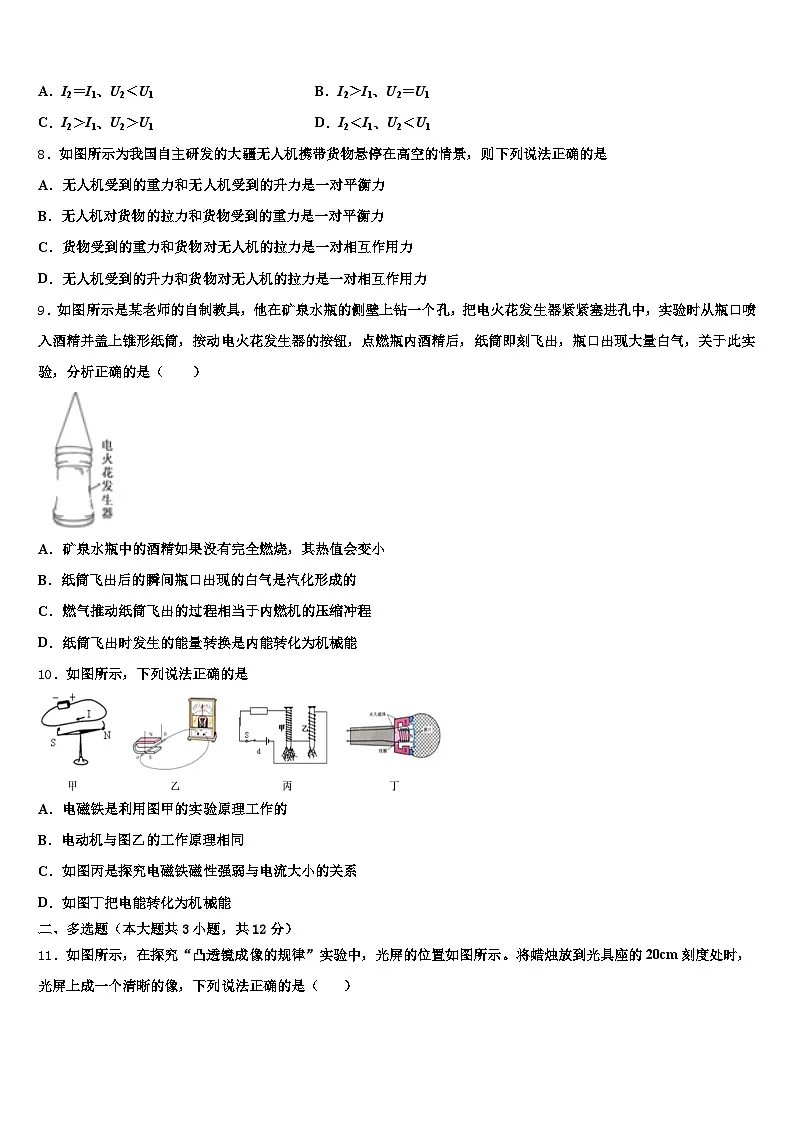

A．I2＝I1、U2＜U1B．I2＞I1、U2＝U1
C．I2＞I1、U2＞U1D．I2＜I1、U2＜U1
8．如图所示为我国自主研发的大疆无人机携带货物悬停在高空的情景，则下列说法正确的是
A．无人机受到的重力和无人机受到的升力是一对平衡力
B．无人机对货物的拉力和货物受到的重力是一对平衡力
C．货物受到的重力和货物对无人机的拉力是一对相互作用力
D．无人机受到的升力和货物对无人机的拉力是一对相互作用力
9．如图所示是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出，瓶口出现大量白气，关于此实验，分析正确的是（ ）
A．矿泉水瓶中的酒精如果没有完全燃烧，其热值会变小
B．纸筒飞出后的瞬间瓶口出现的白气是汽化形成的
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出时发生的能量转换是内能转化为机械能
10．如图所示，下列说法正确的是
A．电磁铁是利用图甲的实验原理工作的
B．电动机与图乙的工作原理相同
C．如图丙是探究电磁铁磁性强弱与电流大小的关系
D．如图丁把电能转化为机械能
二、多选题（本大题共3小题，共12分）
11．如图所示，在探究“凸透镜成像的规律”实验中，光屏的位置如图所示。将蜡烛放到光具座的20cm刻度处时，光屏上成一个清晰的像，下列说法正确的是（ ）
A．该凸透镜的焦距为15～20cm
B．将蜡烛移到30cm刻度处，照相机就是利用这一原理制成
C．若将蜡烛远离透镜，同时将光屏靠近透镜，在光屏上能再次成一个清晰的像
D．若保持蜡烛位置不变，为使光屏上成的像变小，可以换用焦距较小的凸透镜并将光屏靠近凸透镜
12．如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，关于小石块从A点到C点运动过程中(不计空气阻力)，说法正确的是
A．从A点下落到B点的过程中，小石块受到重力和弹力的作用
B．从B点下落到C点的过程中，橡皮筋的弹性势能一直在增大
C．从B点下落到C点的过程中，小石块的动能先增大后减小
D．从B点下落到C点的过程中，石块所受合力先减小后增大
13．下列说法中正确的是
A．光也是一种电磁波
B．利用电磁感应现象，制造了电动机
C．通电螺线管产生的磁场强弱只与电流大小有关
D．利用撒在磁体周围的铁屑可以判断该磁体周围磁场分布情况
三、填空题（本大题共5小题，共10分）
14．在“挑战自我”节目里，挑战者用穿在鼻孔里的绳子拉着质量是2000千克的车，在平路上用了5分钟将车拉动了400米，做了3×105焦的功，则他的水平拉力是________牛，他的功率为________W．
15．小明用50N的水平力把重20N的木块压在竖直墙面上，使木块静止不动，此时木块受到的摩擦力大小是_____ N；若减小水平压力，木块仍静止，则木块受到的摩擦力为______N。若木块原来处于下滑过程中，减小压力，木块受到的摩擦力将________（选填 “变大”、“不变”或“变小”）。
16．如图所示，实心长方体A和B放在水平地面上，高度之比hA︰hB=2︰1，底面积之比SA︰SB=2︰3，它们对地面的压强相等，则它们的密度之比︰=_____；它们对地面的压力之比FA︰FB=_________．
17．如图，一束光在空气和玻璃两种介质的界面上同时发生反射和折射。（图中入射光线，反射光线和折射光线的方向均未标出）其中折射光线是_____（用字母表示），反射角等于_____。
18．在国家“光伏扶贫”项目中，小明家安装了太阳能发电系统。白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为_____能；若中午时段太阳能电池板的输出电压为500V，输出电流为20A，则3h可以为电网提供电能_____kW•h；若该系统输电导线电阻为2Ω，则输电线上发热损失功率为_____W。
四、计算题（本大题共3小题，共29分）
19．把质量为500g的水加热到80°C，吸收了8.4×104J的热量，已知水的比热容为4.2×103J/（kg•℃），求：水温升高了多少原来水的温度是多少？
20．为控制用地面积，充分利用建筑空间，新型车位采用多层停车，每层高约1.5m，如图所示，若升降机在30s内，把质量为1100kg的小车从一层升到二层停车位，小车每个轮胎 与车位平台的接触面积为4×10－3m1．求：
小车对车位平台的压强； 升降机对小车做功的功率．
21．如图是某家用电热水器的简化电路图，温控开关S可根据水温自动切换加热和保温两种状态，R1、R2是发热电阻，热水器主要参数如下表．[水的比热容为4.2×103J/（kg•℃）]
（1）求出R1，R2的阻值？
（2）水箱中装满初温为20℃的水，加热使温度升高到60℃，水需要吸收多少热量？
（3）在上述加热状态下，热水器正常工作50min需消耗多少电能？加热效率是多少？（小数点后保留一位有效数字）
五、作图题（本大题共2小题，共4分）
22．在如图中，物体A重3牛，请用力的图示法画出物体A静止时对水平面的压力F．
（________）
23．如图所示，是一种温度自动报警器原理示意图，当环境温度低于设定的警戒温度时，灯亮电铃不响．当环境温度达到警戒温度值时，衔铁被吸合，灯不亮电铃响，发出报警信号．①在虚线框内填入相应的电路元件符号；②标出通电螺线管的N极．
（_________）
六、实验探究题（本大题共3小题，共15分）
24．如图甲是某实验小组探究“电流与电压、电阻关系”的电路图，使用的实验器材有：电压为6V的电源、电流表、电压表各一个，开关一个，5Ω、33Ω、35Ω、33Ω的定值电阻各一个，规格为“33Ω 3A”的滑动变阻器一个，导线若干．请把图甲中接错的那根导线找出来打上“×”，再用笔画线代替导线把它改正．
改接好电路后所测得的几组电流、电压值如表3所示．在第3次实验中，电流表的示数如图乙所示，则通过电阻的电流为____A．根据表数据可得结论： ．
（3）探究电流与电阻的关系时，所测得的几组电流、电阻值如下表所示，
① 由于操作不当，导致一组数据存在错误，请判断第________次实验的数据存在错误．产生错误的原因是__________________，正确的数据应该是______A．
② 纠正错误以后，该小组用33Ω的电阻替换35Ω的电阻进行了第4次实验，发现无论怎样移动滑动变阻器滑片，电压表的示数始终无法达到3V．请你找出一种可能的原因_________________．
25．某实验小组的同学用图甲所示的器材测量小灯泡电功率。已知待测小灯泡额定电压为3.8V、小灯泡的额定功率估计在1.2W左右，三节新干电池，电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、滑动变阻器(10Ω 1.5 A)和开关各一个，导线若干。
请用笔画线表示导线将图甲的电路连接完整，要求滑片向A端移动时小灯泡变暗（导线不允许交叉）。连接好电路后闭合开关，小明发现小灯泡没有发光，但电流表有示数，接下来应进行的操作是_______。小明根据实验中获得的数据绘制的小灯泡“I﹣U”图象如图乙所示，则小灯泡的额定电功率为_______W。
用如图甲所示的方法测量小灯泡的电功率，为减小测量误差，所选用的电压表的内阻值应___________（选填“远小于”、“接近”或“远大于”）小灯泡的灯丝阻值。在实验中当灯泡两端电压为 4.5 V 时，由于实验时间过长而烧坏了。小明断开开关，用规格为“3.8V 0.8W”的小灯泡替换已烧坏的小灯泡，再次闭合开关后，为了测量新换灯泡的额定功率，应使滑动变阻器的滑片___________(选填“位置不变”“向A端移动”或“向B端移动”)。
26．如图所示是“探究影响滑动摩擦力大小的因素”的实验．实验中小明用到了一个弹簧测力计、一块木块、一个砝码、一块长木板和一条毛巾．
（1）如图甲所示，小明把木块平放在长木板上，用弹簧测力计在水平方向匀速直线拉动木块，由图甲可知木块此时受到的滑动摩擦力大小为________ N，这是利用了________ 的原理.
（2）分析甲、丙两次实验数据可以得出，滑动摩擦力与________ 有关．
（3）若在进行图乙的实验时，突然撤去拉力，木块在继续滑行的过程中，所受的摩擦力 ________（选填“变小”、“变大”或“不变”）.
参考答案
一、单选题（本大题共10小题，共30分）
1、C
【解析】
匀速运动时，钢绳的拉力等于电梯厢和人的总重力加上摩擦力；加速运动时，拉力大于电梯厢和人的总重力加上摩擦力；减速运动时，拉力小于电梯厢和人的总重力加上摩擦力；根据W＝Fs和P＝ 作出分析。
【详解】
电梯厢和人的总重力G＝mg＝500kg×10N/kg＝5000N，匀速运动时，钢绳的拉力T＝Gf＝5000N500N＝5500N，电梯从A点到B点过程中，加速运动，T′＞5500N，钢绳拉力T做功W＞Ts＝5500N×3m＝1.65×104J，故A错误；电梯从B点到C点过程中或电梯从C点到D点过程中，做匀速运动，上升一层楼高，s＝3m，用时t＝2s，拉力做的功W1＝Ts＝5500N×3m＝1.65×104J，钢绳拉力T做功的功率P＝＝8.25×103W，故B错误，故C正确；电梯从D点到E点过程中，减速运动，合力向下，即T″＜5500N，故D错误，故选C。
2、D
【解析】
分析易拉罐变瘪的原因（A是手的压力、B是水的压力、C是地面的撞击力、D是大气压的作用），判断是否能体验大气压的存在而得出答案．
【详解】
A．用手捏易拉罐，手对易拉罐施力，使易拉罐变形、变瘪，与大气压无关，不符合题意，故A错；
B．液体内部的压强随深度的增加而增大，将密封易拉罐置于深水中，受到水的压强很大，而使易拉罐变形，与大气压无关，不符合题意，故B错；
C．易拉罐从高处下落撞击地面，地面给易拉罐一个很大的力，使易拉罐变形，与大气压无关，不符合题意，故C错；
D．用注射器抽取密封易拉罐中的空气，使里面的气压变小，在外界大气压的作用下变形，符合题意，故D正确。
3、A
【解析】
（1）光在同种、均匀、透明的介质中沿直线传播，光的直线传播形成的现象包括：小孔成像，影子的形成，日、月食的形成等；
（2）光在传播的过程中遇到物体表面传播方向发生改变，叫做光的发生反射，平面镜成像、水面成像等就是光的反射形成的；
（3）光在同一种不均匀的介质中或者从一种介质斜射入另一种介质时，光的传播方向会发生偏折，叫做光的折射，例如：海市蜃楼，凸透镜成像等都属于光的折射现象。
【详解】
A、影子是光的直线传播形成的，该选项说法正确；
B、小孔成像是光的直线传播形成的，该选项说法不正确；
C、海市蜃楼，是光在不均匀的空气中传播形成的，属于光的折射，该选项说法不正确；
D、来自玻璃幕墙刺眼的阳光，是光的镜面反射形成的，该选项说法不正确。
故选：A。
4、D
【解析】
在做凸透镜成像的实验中，保持凸透镜在50cm刻度线处不动，将点燃的蜡烛放在光具座上18cm刻度线处，此时物距减小，则像距变大，像变大，光屏也向右移，故D正确．
故选D．
【点睛】熟练掌握凸透镜成像的规律，能根据实验中物距与像距的变化，判断成像的特点与规律是解答的关键．
5、C
【解析】
A、距离凸透镜20cm的光屏上得到一个清晰的与物体等大的像，所以物距与像距相同，即u＝v＝20cm＝2f，则焦距f＝10cm，故A错误；
B、凸透镜成实像时，物近像远像变大，将蜡烛远离凸透镜时，要在光屏上成清晰的像光屏应该靠近凸透镜，故B错误；
C、当物距是15cm时，物距大于一倍焦距，小于二倍焦距，故光屏上呈现倒立、放大的实像，故C正确；
D、当凸透镜的一部分被遮住时，物体上任一点射向凸透镜的其他部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像变暗，故D错误．
6、A
【解析】
A、若出现Uac≠Uab+Ubc，即Uab+Ubc与Uac间电压不相等，但在测量误差允许的范围内，可以得出：串联电路两端的总电压各用电器两端电压之和，故A正确；
B、用电压表测出Uab间电压后，保持b不动，将a改接到c，虽然电压表此时与L2并联，但电流从电压表负接线柱流入，闭合开关后，电压表指针会反偏，所以不能测出L2两端的电压，故B错误；
C、连接好电路，闭合开关后若电压表的指针指在了0刻度线的左边时，即指针反向偏转，说明电压表正负接线柱接反了，需要将电压表的正负极接线柱互换，故C错误；
D、实验时电压表示数Uab=Uac，且示数不为0，可能是a、b之间发生了断路或b、c间发生了短路，故D错误。
7、C
【解析】
当只闭合开关S1时，R1与R2串联，电压表测R2两端的电压U1，电流表测电路中的电流I1；当开关S1、S2都闭合时，电路为R2的简单电路，电压表测R2两端的电压U2，电流表测电路中的电流I2。
【详解】
AD．因串联电路中总电阻等于各分电阻之和，所以，电路中的总电阻变小，由I=可知，电路中的电流变大，即电流表的示数变大，则I2＞I1，故AD错误；
BC．由U=IR可知，R2两端的电压变大，即电压表的示数变大，则U2＞U1，故B错误、C正确；故选C。
【考点定位】
欧姆定律的应用
8、B
【解析】
A．无人机携带货物悬停在高空，无人机受自身的重力、升力以及货物对无人机的拉力，所以无人机受到的重力和无人机受到升力的大小不等，不是一对平衡力，故A错误；
B．无人机对货物的拉力和货物受到的重力，二力的大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故B正确；
C．货物受到的重力和货物对无人机的拉力方向相同，不是一对相互作用力，故C错误；
D．无人机受到的升力和货物对无人机的拉力是作用在同一个物体上的两个力，不是一对相互作用力，故D错误．
9、D
【解析】
A. 热值是燃料的一种特性，其大小只与燃料的种类有关，与燃料是否充分燃烧无关，故A错误；B. 瓶口出现的白气是由水蒸气液化形成的，故B错误；C. 燃气推动纸筒飞出的过程是燃气推动纸筒做功的过程，相当于内燃机的做功冲程，故C错误；D. 纸筒飞出后瓶内气体的内能减小，内能转化为机械能，故D正确．故选D.
10、A
【解析】
A、甲图为奥斯特实验，说明通电导体周围有磁场，即电流的磁效应，电磁铁就是根据电流的磁效应制成的，故A正确；
B、图中导体棒在磁场中做切割磁感线运动时，电流表中会产生感应电流，故实验是电磁感应，利用该原理制成了发电机，故B错误；
C、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，故C错误；
D、图中是话筒的原理图，利用的是电磁感应原理，将机械能转化为电能，故D错误。
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A．由题，将蜡烛放到光具座的20cm刻度处时，物距u=50cm-20cm=30cm，像距v=90cm-50cm=40cm,u＜v,成倒立放大的实像，f＜u=30cm＜2f，v=40cm＞2f，解得15cm＜f＜20cm，故A正确。
B．将蜡烛移到30cm刻度处，物距u=50cm-30cm=20cm，物距在一倍焦距和二倍焦距之间，成倒立放大的实像，投影仪是利用这一原理制成，故B错误。
C．根据折射光路是可逆的，若将蜡烛远离透镜，同时将光屏靠近透镜，在光屏上能再次成一个清晰的像，故C正确。
D．若保持蜡烛位置不变，换用焦距较小的凸透镜，相当于增大了物距，根据凸透镜成实像时“物远像近像变小”，将光屏靠近凸透镜，可以使光屏上成的像变小，故D正确。
12、BCD
【解析】
A. B点是橡皮筋不系小石块自然下垂时下端所在的位置，在小石块未到达B点之前绳子没有发生形变，故从A点下落到B点的过程中，小石块只受到重力的作用，故A错误；
B. 从B点下落到C点的过程中，橡皮筋的形变量逐渐变大，因此弹性势能一直在增大，故B正确；
C. 从B点下落到C点的过程中，橡皮筋的形变量逐渐变大，弹力逐渐变大，当重力大于弹力时，小石块受到的合力方向与运动方向相同，做加速运动，动能不断变大，当重力小于弹力时，小石块受到的合力方向与运动方向相反，做减速运动，动能不断变小，因此小石块的动能先增大后减小，故C正确；
D. 从B点下落到C点的过程中，重力不变方向向下，弹力逐渐变大方向向上，因此石块所受合力先减小后增大，故D正确。
13、AD
【解析】
A．电磁波的范围很广，光是电磁波的一部分，故光也是一种电磁波说法正确；
B．利用电磁感应现象，制造了发电机，B说法错误；
C．通电螺线管产生的磁场强弱不仅与电流的大小有关，还与螺线管的扎数，以及螺线管中有无铁芯有关，C说法错误；
D．利用撒在磁体周围的铁屑，铁屑在磁场中被磁化为小磁针，可以判断该磁体周围磁场分布情况，D说法正确．
三、填空题（本大题共5小题，共10分）
14、750牛 1000W
【解析】
由W=FS可得拉力：F===750N，
功率为：P===1000W。
15、20；不变；变小
【解析】
木块在竖直方向上，受到重力和摩擦力的作用，由于木块静止，所以摩擦力与重力是一对平衡力，大小相等，f=G=20N；减小压力，木块仍静止，所以摩擦力与重力仍是一对平衡力，大小相等，f=G=20N，摩擦力大小不变；木块原来处于下滑过程中，受滑动摩擦力，若减小水平压力，木块与墙壁间的粗糙程度不改变，木块与墙壁之间的摩擦力就会减小，此时摩擦力小于重力，木块会向下加速运动。
16、1：2；2：1
【解析】
因为p＝＝＝＝＝ρgh，
所以长方体密度之比为ρA：ρB＝：＝＝；
因为p＝，
所以长方体对地面的压力之比为FA：FB＝pSA：pSB＝SA：SB＝2：1．
17、OG 60°
【解析】
由图可知，∠BOF＝30°，所以∠DOF＝90°﹣30°＝60°，已知∠DOE＝60°，根据反射角等于入射角，所以CD为法线，AB为界面，而折射光线和入射光线分别位于法线两侧，则OG一定为折射光线，EO为入射光线，OF为反射光线，则反射角为∠DOF＝60°。
18、电 30 800
【解析】
太阳能的利用有两个方面：发电和加热。白天太阳能电池板发电，向电网提供电能，此过程中太阳能转化为电能；
太阳能电池板的输出电压为500V，输出电流为20A，3h可以为电网提供电能：
W＝UIt＝500V×20A×3h＝10000W×3h＝10kW×3h＝30kW•h；
输电线发热功率为P热＝I2R＝（20A）2×2Ω＝800W。
四、计算题（本大题共3小题，共29分）
19、（1）40℃；（2）40℃。
【解析】
（1）由Q吸＝cm△t得升高的温度：△t＝＝＝40℃，
（2）水原来的温度：t＝80℃﹣40℃＝40℃。
20、（1）7.5×105Pa（1）1×103W
【解析】
（1）车静止在车位平台时，对平台的压力等于自身的重力，
即F=G=mg=1100kg×10N/kg=1.1×104 N；
平台的受力面积是：S总=4S=4×4×10-3 m1 =0.016m1；
故平台受到的压强是： =7.5×105Pa；
（1）升降机所做的功是：W=Gh=1.1×104 N×1.5m=3×104 J，
故升降机对小车做功的功率是： =1×103W．
21、（1）22Ω；58Ω（2）5.04×106J（3）6.6×106J ；76.4%
【解析】
（1）当开关S接a时，电路为R1的简单电路，此时电路的电阻较小，电路的总功率最大，是加热状态，根据得，R1的阻值：
；
当开关S接b时，R1，R2串联在电路中，是保温状态，则两电阻的总电阻为：
，
故R2阻值为：R2=80Ω-22Ω=58Ω；
（2）根据得，水吸收的热量：
Q吸=cm（t-t0）=4.2×103J/（kg•℃）×30kg×（60℃-20℃）=5.04×106J；
（3）加热50分钟消耗的电能：
W=P加热t=2200W×50×60s=6.6×106J；
则加热效率：
．
五、作图题（本大题共2小题，共4分）
22、
【解析】
物体A静止在水平面上，其对水平面的压力的大小等于重力大小，为3N，方向垂直于接触面向下，作用点在接触面上；选取标度为1N，过压力的作用点沿垂直于接触面向下的方向画一条有向线段，使线段长度为标度的3倍，如下图所示：
23、
【解析】
温度自动报警器的工作原理：当温度升高时，玻璃泡中的液体物质膨胀，液柱上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使动触点与下面的静触点接通过，与上面的静触点分离，此时电铃响，发出报警信号，而灯不亮，故下面应为电铃，上面为灯．当环境温度低于设定的警戒温度时，控制电路断开，电磁铁没有磁性，衔铁在弹簧拉力的作用下与上面的静触点接触，与下面的静触点分离，故灯亮，电铃不响，如下图所示；从图可知，电流是从螺旋管的下端流入，上端流出，根据安培定则可知，用右手握螺线管，让四指指向螺线管中电流的方向，则大拇指所指的上端就是螺线管的N极，如下图所示：
六、实验探究题（本大题共3小题，共15分）
24、（3）如下图所示
（3）3．3 当电阻一定时，通过导体的电流和导体两端的电压成正比；
（3）① 3 没有调节滑动变阻器 3．3 ② 滑动变阻器最大阻值过小
【解析】
试题分析：（3）滑动变阻器应与被测电阻和电流表串联，电压表应并联在被测电阻两端，正确的连线如上图所示；（3）由图示可知，电流表接3-3．6A的量程，其示数为3．3A；表一中每次实验所得出的电压与对应的电流的比值都相等，说明：当电阻一定时，通过导体的电流和导体两端的电压成正比；（3）① 由表3中的数据可知，在电压一定时，电流与电阻应成反比，第3组数据中的电流与电阻的乘积与第3、3组的不同， 这是由于没有调节滑动变阻器，没有控制电阻两端的电压不变；由第3组数据可知，电压应为3V，所以第3组数据中的电流值应为3．3A；②当换用大电阻后，分压会增大，当调节变阻器不能使电压表示数为3V，说明可能是变阻器的最大阻值太小了．
考点：电流与电压、电阻关系
25、 将滑片向B端移动 1.14 远大于 向A端移动
【解析】
(1)测小灯泡功率的实验中，滑动变阻器应串联入电路中，题中要求滑动变阻器的滑片P向A端移动时小灯泡变暗，所以此时应将接线柱B接入电路中；电压表与灯泡并联测其电压，灯泡额定电压3.8V，所以电压表使用0∼15V量程，如图所示：
(2) 发现小灯泡没有发光，但电流表有示数，说明电路中电阻大，电流比较小，此时将滑片向B端移动时,使滑动变阻器连入电路的电阻变小，小灯泡会逐渐亮起来；
(3)当电压表示数等于灯泡额定电压3.8V时，灯泡正常发光；由图乙可知，电流为0.3A，灯泡的额定功率：=3.8V×0.3A=1.14W；
(4)图中电流表测通过小灯泡的电流,电压表测小灯泡电压,根据并联电路电流的规律,电流的示数等于流过电压表的电流与小灯泡电流之和,要使测量误差越小,即电流表示数更接近小灯泡电流，根据分流原理，故电压表的阻值应远大于小灯泡的阻值；
(5)由公式 可知, ，额定电压不变，新更换小灯泡的额定功率变小，则电阻变大，由串联分压可知，同等情况下其分压较大，闭合开关后，为使其两端电压达到额定电压，应让滑动变阻器的滑片向A端移动，以增大变阻器的阻值，同时眼睛应盯着电压表。
26、2.4 二力平衡 接触面粗糙程度 不变
【解析】
（1）在水平桌面上，用弹簧测力计水平向左拉动木块，使其做匀速直线运动，利用拉力与摩擦力是一对平衡力的原理测出摩擦力的大小由图甲所示弹簧测力计可知，其示数为2.4N，则木块所受的滑动摩擦力为2.4N；（2）甲、丙接触面的粗糙程度不同，压力大小不同，测力计的示数不同，可得滑动摩擦力与接触面粗糙程度有关；（3）若在进行图乙的实验时，突然撤去拉力，木块在继续滑行的过程中，所受的摩擦力不变．，因为影响滑动摩擦力的因素即压力和接触面的粗糙程度没有改变，所以摩擦力的大小不变．
额定电压
220V
容量
30kg
加热功率
2200W
保温功率
605W
实验次数
3
3
3
电阻R/Ω
5
33
35
电流I/A
3．6
3．3
3．34
实验次数
3
3
3
电压U/V
3．3
3．5
3．3
电流I/A
3．3
3．4
