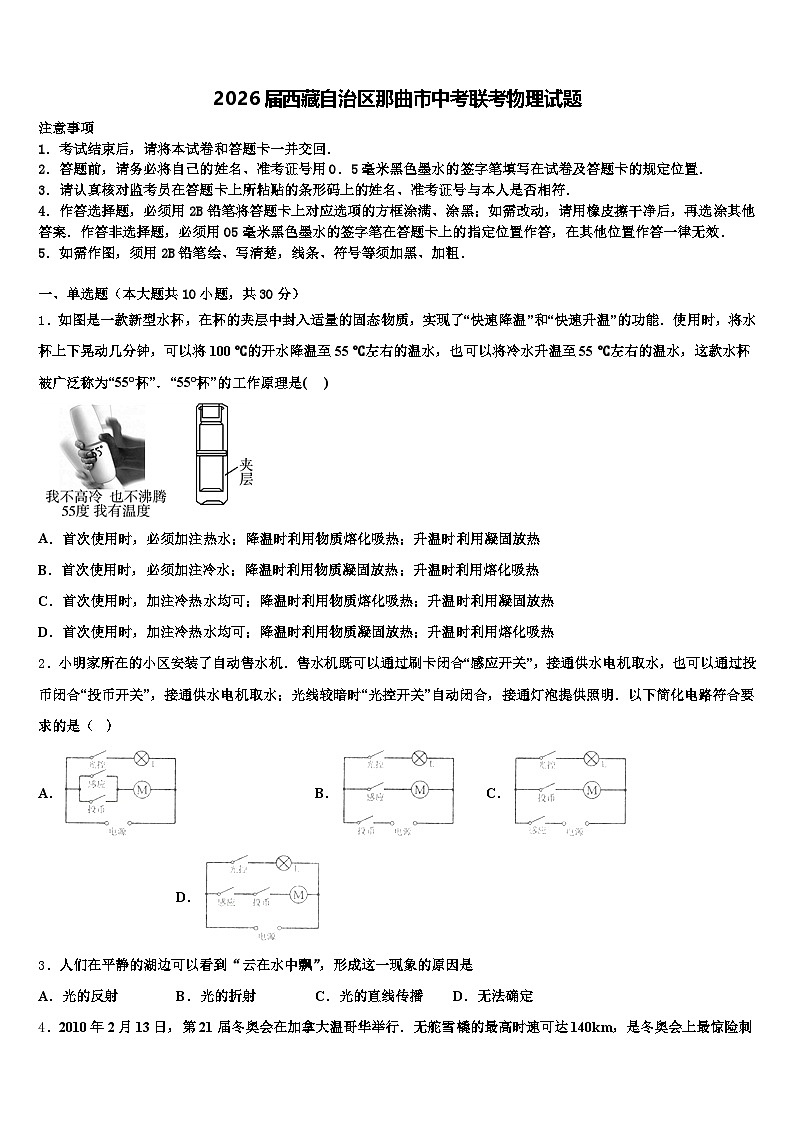

2026届西藏自治区那曲市中考联考物理试题（含答案解析）

这是一份2026届西藏自治区那曲市中考联考物理试题（含答案解析），共19页。试卷主要包含了下列生活用电的做法，如图所示，下列说法正确的是等内容，欢迎下载使用。
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、单选题（本大题共10小题，共30分）
1．如图是一款新型水杯，在杯的夹层中封入适量的固态物质，实现了“快速降温”和“快速升温”的功能．使用时，将水杯上下晃动几分钟，可以将100 ℃的开水降温至55 ℃左右的温水，也可以将冷水升温至55 ℃左右的温水，这款水杯被广泛称为“55°杯”．“55°杯”的工作原理是( )
A．首次使用时，必须加注热水；降温时利用物质熔化吸热；升温时利用凝固放热
B．首次使用时，必须加注冷水；降温时利用物质凝固放热；升温时利用熔化吸热
C．首次使用时，加注冷热水均可；降温时利用物质熔化吸热；升温时利用凝固放热
D．首次使用时，加注冷热水均可；降温时利用物质凝固放热；升温时利用熔化吸热
2．小明家所在的小区安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是（ ）
A．B．C．D．
3．人们在平静的湖边可以看到“云在水中飘”，形成这一现象的原因是
A．光的反射B．光的折射C．光的直线传播D．无法确定

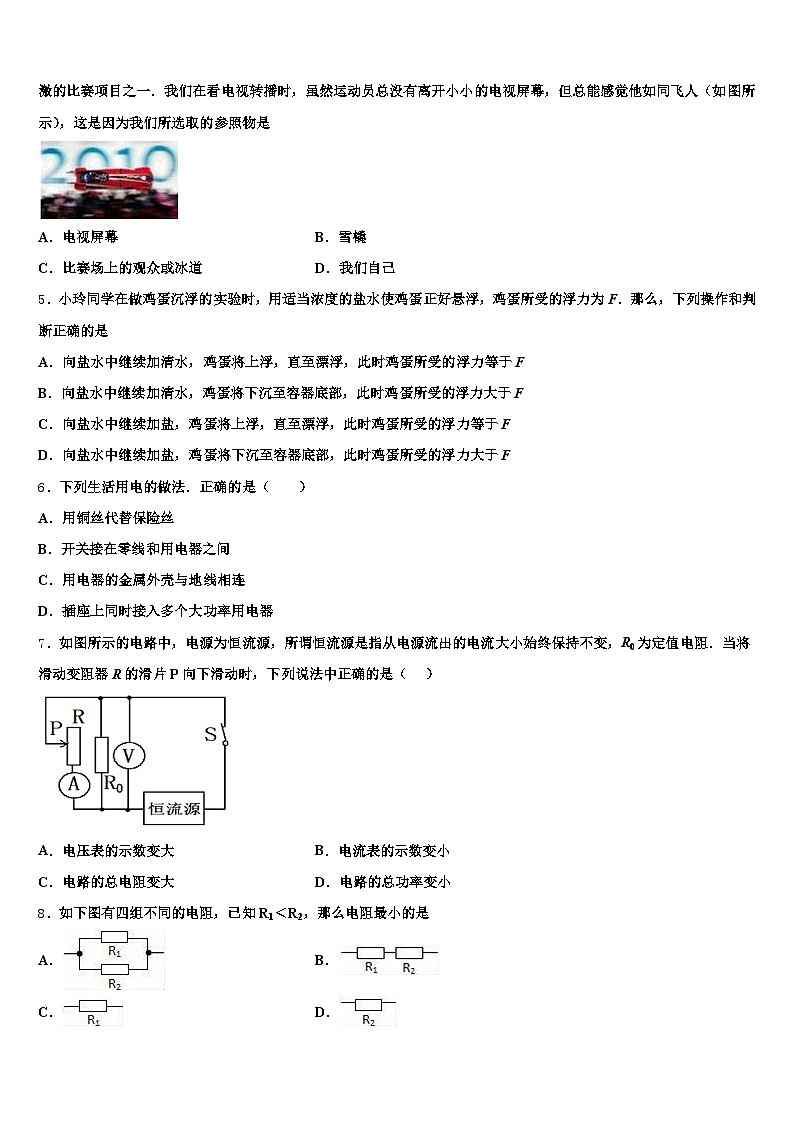

4．2010年2月13日，第21届冬奥会在加拿大温哥华举行．无舵雪橇的最高时速可达140km，是冬奥会上最惊险刺激的比赛项目之一．我们在看电视转播时，虽然运动员总没有离开小小的电视屏幕，但总能感觉他如同飞人（如图所示），这是因为我们所选取的参照物是
A．电视屏幕B．雪橇
C．比赛场上的观众或冰道D．我们自己
5．小玲同学在做鸡蛋沉浮的实验时，用适当浓度的盐水使鸡蛋正好悬浮，鸡蛋所受的浮力为F．那么，下列操作和判断正确的是
A．向盐水中继续加清水，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
B．向盐水中继续加清水，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
C．向盐水中继续加盐，鸡蛋将上浮，直至漂浮，此时鸡蛋所受的浮力等于F
D．向盐水中继续加盐，鸡蛋将下沉至容器底部，此时鸡蛋所受的浮力大于F
6．下列生活用电的做法．正确的是（ ）
A．用铜丝代替保险丝
B．开关接在零线和用电器之间
C．用电器的金属外壳与地线相连
D．插座上同时接入多个大功率用电器
7．如图所示的电路中，电源为恒流源，所谓恒流源是指从电源流出的电流大小始终保持不变，R0为定值电阻．当将滑动变阻器R的滑片P向下滑动时，下列说法中正确的是（ ）
A．电压表的示数变大B．电流表的示数变小
C．电路的总电阻变大D．电路的总功率变小
8．如下图有四组不同的电阻，已知R1＜R2，那么电阻最小的是
A．B．
C．D．

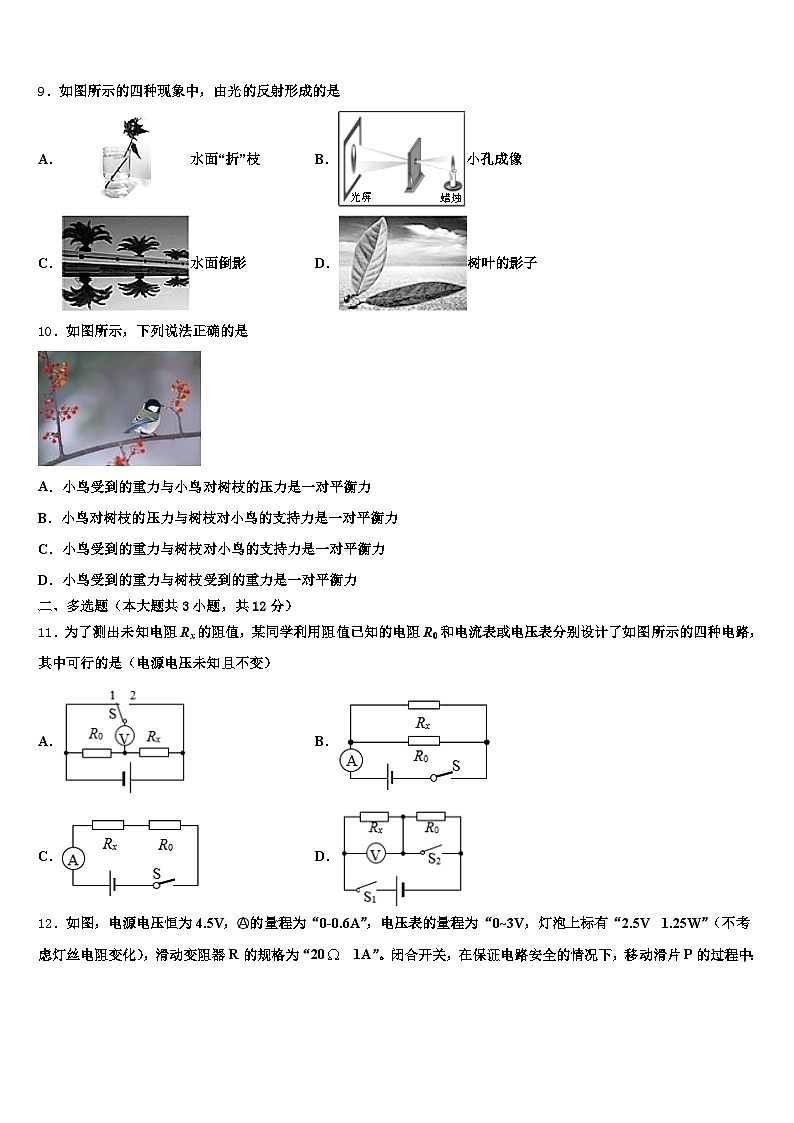

9．如图所示的四种现象中，由光的反射形成的是
A．水面“折”枝 B．小孔成像
C．水面倒影 D．树叶的影子
10．如图所示，下列说法正确的是
A．小鸟受到的重力与小鸟对树枝的压力是一对平衡力
B．小鸟对树枝的压力与树枝对小鸟的支持力是一对平衡力
C．小鸟受到的重力与树枝对小鸟的支持力是一对平衡力
D．小鸟受到的重力与树枝受到的重力是一对平衡力
二、多选题（本大题共3小题，共12分）
11．为了测出未知电阻Rx的阻值，某同学利用阻值已知的电阻R0和电流表或电压表分别设计了如图所示的四种电路，其中可行的是（电源电压未知且不变）
A．B．
C．D．
12．如图，电源电压恒为4.5V，的量程为“0-0.6A”，电压表的量程为“0~3V，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20 1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中：
A．的示数最大为0.6A
B．灯泡消耗的最小功率为0.12W
C．电路消耗的最大总功率为2.25W
D．滑动变阻器接入电路的阻值范围为4~20
13．奶奶做饭时，小明在旁边仔细观察，联想到许多物理知识，下列叙述中正确的有（ ）
A．泼水时，盆留在手中，水受到惯性作用飞了出去
B．把鸡蛋向碗边一磕，鸡蛋就破了，是利用了力的相互作用
C．饺子上捏出了漂亮的花边，是力改变了物体的形状
D．静止在水平桌面上的电饭锅受到的重力和桌面对它的支持力是一对平衡力
三、填空题（本大题共5小题，共10分）
14．如图所示，一根足够长的轻质杠杆水平支在支架上，OA＝20cm，G1是边长为5cm的正方体，G2重为20N．当OB＝10cm时，绳子的拉力为_____N，此时G1对地面的压强为2×104Pa．现用一水平拉力使G2以5cm/s的速度向右匀速直线运动，经过_____s后，可使G1对地面的压力恰好为零．
15．蹦极运动简化后与下列情景相似：如下图甲所示，不计空气阻力，弹性细绳的一端固定在O点，另一端系着一个小球，小球从O点释放后上下往复运动。已知小球速度v与下落高度h的关系如图乙所示，细绳拉力F与下落高度h的关系如图丙所示。请根据图象解答下列问题。（g取10N/kg）
（1）弹性细绳原长为______m，小球下落的最大高度为______m。
（2）小球的质量为________kg。
16．白居易有诗写到“忽闻水上琵琶声，主人忘归客不发”人们是通声音的_____识别出“琵琶声”的：“琵琶声”是靠弦的_____产生的。
17．如图所示为一种保温电热水壶的电路示意图,烧水时,开关S2处于________状态,若电热水壶烧水时消耗的功率为1000W,则电阻R1为_____Ω．如果保温状态下电热水壶消耗的功率是烧水时的,则电阻R2消耗的功率为____W．
18．天然气热水器将40kg的水由22℃加热到42℃，水的内能增加了_____J，若天然气燃烧放出的热量有84%被水吸收，需要消耗_____kg的天然气。已知c水=4.2×103J/（kg•℃），q天然气=4×107J/kg。
四、计算题（本大题共3小题，共29分）
19．某次物理活动举行了“造船”比赛，他们用的材料是密度为1.5×103kg/m3的橡皮泥，其中王强同学选了一块竖立在水平桌面上的圆柱体橡皮泥，它的底面积为1.0×10-3 m2、高为0.2m，最后造出了最大排水体积为6.0×10-4m3的小船．（ρ水=1.0×103kg/ m3，g取10N/kg）求：
（1）王强同学所选橡皮泥的质量以及橡皮泥对桌面产生的压强．
（2）王强同学造的船在水中最大排水时受到的浮力．
20．科学家们已经发现了巨磁电阻（如图用R0表示）效应，它是指某些材料在磁场增大时电阻急剧减小的现象．图甲中巨磁电阻R0的阻值与电流表的示数关系如图乙．已知小灯泡上标有“6 V 3 W”的字样，小灯泡电路电源电压恒为10 V，假设小灯泡电阻不变．

求：小灯泡正常发光时的电阻；当小灯泡正常发光时，巨磁电阻R0的阻值是多少？当电流表的示数为0.5 A时，小灯泡的实际电功率．
21．小亮家用的电热吹风机，有吹热风和吹冷风两项功能，机身上铭牌如下表所示，由于使用时间较长，吹风机中的电热丝明显氧化导致其电阻发生了变化，但电动机性能仍保持不变。小亮关闭家中其他所有用电器，只把该吹风机接入家庭电路中，并使其吹热风，发现电能表的转盘6min内转过110转，电能表的规格如图所示。求：
（1）请你结合自己所学的电学知识推测出电热吹风机内部的电路情况，画出其电路图。
（2）此电热吹风机吹热风时，电热丝的实际电阻是多少？
五、作图题（本大题共2小题，共4分）
22．如图，一束光射入水中，在水底形成光斑．请根据入射光线和光斑，画出水面的反射光线和水中的折射光线．
23．请根据图中小磁针静止时的指向，标出通电螺线管中的电流方向。
六、实验探究题（本大题共3小题，共15分）
24．为了测量电阻Rx的电阻值，小龙选择了一块已经调好的电流表，一个电阻值已知的定值电阻R0，一个符合要求的电源，以及两个开关S1和S2，并连接了部分实验电路，如图所示，请帮助小龙完成这个实验．
（1）请你添加一根导线完成图所示的实验电路的连接；
（______）
（2）只闭合开关S1，读出电流表示数为I1；_____，读出电流表示数为I2；
（3）写出电阻RX的表达式为：RX＝_____．
25．在“探究通电螺线管外部的磁场分布”的实验中
在硬纸板上均匀地撒满铁屑，通电后轻敲纸板，铁屑的排列情况如图所示，通过铁屑的排列情况可知，通电螺线管外部的磁场与__________ 磁体的磁场相似。为描述磁场而引入的磁感线___________（填“是”或“不是”）真实存在的。为了研究通电螺线管的磁性，老师与同学们一起对螺线管导体中可能的电流方向和绕线方式进行了实验，得到了如下图所示的四种情况。实验说明通电螺线管的极性只与__________ 有关，且这个关系可以用___________ 判断。
通电螺线管的磁性强弱可以通过观察螺线管吸引大头针的个数来判断。为了研究通电螺线管的磁性强弱与电流大小的关系，提供了如下图所示的器材，请根据要求用笔画线代替导线将图中的电路补充完整，要求：①小磁针的指向满足如图所示的方向；②滑动变阻器的滑片向左端移动时，通电螺线管中的电流变小。
26．如图1是小明“测量小灯泡电功率”的电路，灯泡的额定电压为2.5V（电阻约10Ω）、电源电压恒为6V．
（1）为保证实验顺利进行，应选择下列哪个滑动变阻器接入电路中_____；
A．10Ω 2A B．20Ω 1A
（2）闭合开关，调节滑动变阻器滑片P，发现电压表示数为2.7V，要使灯泡正常发光，下一步操作应该是：将滑片P向_____（填“左”或“右”）端移动；
（3）实验数据如表：
分析实验数据可知：
①第5次实验，灯泡熄灭的原因是_____；
②小灯泡断电后的电阻可能是_____；
A．0Ω B．2Ω C．10Ω D．11Ω
（4）完成上述实验后，小明向老师又要了一个已知阻值为R0的定值电阻和一个单刀双掷开关，设计了如图2所示的电路测量灯泡的额定功率．请完成实验步骤：
①闭合开关S1，将S2拨到触点_____（选填“1”或“2”），移动滑片P，使电压表的示数为_____V；
②再将开关S2拨到触点_____（选填“1”或“2”），保持滑片P的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额＝_____（用已知量和测量量符号表示）．
参考答案
一、单选题（本大题共10小题，共30分）
1、A
【解析】
首次使用时，必须加注开水倒入杯中，此时海波晶体被熔化，此过程海波会吸收热量，当水的温度下降55℃以下时，此时海波会凝固，会放出热量，在此过程中水能较长时间保持水温不变．故选A.
2、A
【解析】
分析：根据题意可知，刷卡和投币都可以使电动机工作；光控开关控制照明灯．
解答：由题知，售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，这说明刷卡和投币互不影响，故感应开关和投币开关应是并联的；
光线较暗时“光控开关”自动闭合，接通灯泡提供照明，这说明灯泡能独立工作，故灯泡与电动机是并联的；结合图示可知，只有A符合题意，BCD不符合题意．
故选A．
【点睛】（1）开关控制用电器时开关和用电器是串联的，用电器和用电器之间是并联的．
（2）根据实际需要学会设计串联电路和并联电路．
3、A
【解析】
平静的湖面相当于平面镜，“云在水中飘”属于平面镜成像，是由光的反射形成的，故A正确．
4、C
【解析】
试题分析：解答此题的关键是看被研究的物体与所选的标准，即参照物之间的相对位置是否发生了改变，如果发生改变，则物体是运动的；如果未发生变化，则物体是静止的．
解：（1）运动员相对于比赛场上的观众或冰道的位置发生了改变，所以说运动员相对于比赛场上的观众或冰道是运动的，并且运动速度很快．
（2）屏幕中的运动员相对于电视屏幕、雪橇、我们自己的位置没有发生改变，所以说运动员相对于电视屏幕、电视屏幕上的一条边及我们自己都是静止的．
故选C．
【点评】此题主要考查学生对参照物的选择、运动和静止的相对性的理解和掌握，研究同一物体的运动状态，如果选择不同的参照物，得出的结论可以不同，但都是正确的结论．
5、C
【解析】
鸡蛋悬浮在盐水中时，鸡蛋受到的浮力与重力相等；
AB、盐水中加水，水的密度慢慢变小，鸡蛋浸没水中，排开水的体积不变，但液体密度变小，鸡蛋所受浮力变小，小于F，所以鸡蛋下沉至容器底；故A错误，B正确；
CD、向盐水中继续加盐，盐水的密度增大，因此鸡蛋受到的浮力增大，鸡蛋将上浮，直至漂浮，此时浮力仍等于重力，所以浮力不变；浮力仍等于F，故C正确，D错误．
6、C
【解析】
（1）保险丝是用电阻率大、熔点低的铅锑合金制成的，而铜的熔点高，起不到保险作用．
（2）为了安全控制电灯的开关接在火线上．
（3）对于金属外壳的家用电器，金属外壳一定接地，防止外壳漏电，发生触电事故．
（4）电路中电流过大的原因：一是用电器总功率过大，而是发生短路．
【详解】
A、用铜丝代替保险丝，由于铜的熔点高，当电路中电流过大时，铜丝不能自动熔断，起不到保险作用，故A错误；
B、如果开关接在零线和用电器之间，火线直接接在用电器上时，虽然断开开关，但是火线和用电器相连，触及用电器的金属部分会发生触电事故，所以开关要接在火线和用电器之间，故B错误；
C、家用电器的金属外壳要接地，这样可防止金属外壳漏电时发生触电事故，故C正确；
D、插座上同时接入多个大功率用电器，使用的电器总功率过大，会使电路中电流过大，引起保险丝的熔断，故D错误．
故选C．
7、D
【解析】
由图可知，定值电阻R0和滑动变阻器R并联，电压表测量电源电压，电流表测量通过滑动变阻器的电流；
A．当将滑动变阻器R的滑片P向下滑动时，滑动变阻器接入电路的电阻减小，根据并联电路的电阻特点可知总电阻减小，由于该电源为恒流源，则总电流不变，根据U=IR可知，电源电压减小，即电压表示数会减小，故A错误；
B．电源电压减小，则定值电阻R0两端的电压减小，根据欧姆定律可知，通过R0的电流减小，因干路中的电流不变，根据并联电路特点可知，通过滑动变阻器的电流变大，即电流表的示数变大，故B错误；
C．滑动变阻器接入电路的电阻减小，根据并联电路的电阻特点可知，总电阻减小，故C错误；
D．干路中的电流不变，电源电压减小，根据公式P=UI可知，总功率变小，故D正确．
8、A
【解析】
A、两个电阻并联，根据并联电路电阻特点,总电阻最小，符合题意；
B、两个电阻串联，根据串联电路电阻特点，总电阻最大，不符合题意；
C、是单独的一个电阻接入电路，不是最小值，不符合题意D、是单独一个电阻接入电路，不是最小值，不符合题意；所以A选项是正确的．
【点睛】(1) 串联电路相当于增大了电阻的长度，因此串的越多，总电阻越大，总电阻越串越大．
并联电路相当于增大导体横截面积，因此并得越多，总电阻越小，总电阻越并越小．
串联电路总电阻大于任何一个分电阻，并联电路总电阻小于任何一个分电阻．
9、C
【解析】
A．水面“折”枝，是由光的折射形成的现象；
B．小孔成像，是由光的直线传播形成的；
C．水面倒影，是平面镜成像，由光的反射形成；
D．树叶的影子，由光的直线传播形成．
故C符合题意．
10、C
【解析】
A. 小鸟受到的重力与小鸟对树枝的压力作用在不同的物体上，且方向相同，不是一对平衡力，故A错误；
B. 小鸟对树枝的压力与树枝对小鸟的支持力作用在不同的物体上，不是一对平衡力，故B错误；
C. 小鸟受到的重力与树枝对小鸟的支持力大小相等、方向相反、作用在一条直线上、作用在同一个物体上，是一对平衡力，故C正确；
D. 小鸟受到的重力与树枝受到的重力作用在不同的物体上，不是一对平衡力，故D错误．故选C.
二、多选题（本大题共3小题，共12分）
11、D
【解析】
A．图中，两电阻是串联的，通过它们的电流是相等的，当开关S接1时，电压表测定值电阻R0两端的电压，可求出电路中的电流；当开关S接2时，电压表正负接线柱反接，造成电压表不能正常工作，故A不可行；
B．图中，两个电阻是并联的，电流表在干路上，测通过两个电阻的总电流，无法求出未知电阻两端的电压和通过的电流，故B不可行；
C．图中，两个电阻是串联的，通过电流表可以知道通过未知电阻的电流，但无法求出未知电阻两端的电压，故C不可行；
D．图中，当两个开关都闭合时，定值电阻被短路，电压表测的是电源电压，当开关S1闭合，S2断开时，两个电阻是串联的，电压表测的是未知电阻两端的电压，根据串联电路的分压关系可求出定值电阻R0两端的电压，根据欧定律可求出此时电路中的电流也就是通未知电阻的电流大小，电阻可求，故D可行；
12、CD
【解析】
根据题中“在保证电路安全的情况下，移动滑片P的过程中……”可知本题综合考查动态电路的电功率。根据串联电路的特点和欧姆定律，电功率公式的应用进行分析判断，正确判断电路中的最大电流和最小电流是解答的关键。
【详解】
由电路图可知，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流。
由P=UI可得，灯泡的额定电流：，故A错误。
因串联电路中各处的电流相等，且电流表的量程为0~0.6A，滑动变阻器允许通过的最大电流为1A，所以电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大。
由可得，灯泡的电阻和电路的总电阻分别为：
，，
因串联电路中总电阻等于各分电阻之和，所以滑动变阻器接入电路中的最小阻值：
R小=R总-RL=9Ω-5Ω=4Ω，
故滑动变阻器接入电路的阻值范围为4~20，故D正确。
电路消耗的最大功率：P大=UI大=4.5V×0.5A=2.25W，故C正确。
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小。
因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：
，
则灯泡消耗的最小电功率：PL小=I小2RL=（0.18A）2×5Ω=0.162W，故B错误。
13、BCD
【解析】
A. 泼水前，盆和水一起向前运动，泼水的瞬间，外力作用使盆留在手中，水由于惯性还要保持原来的运动状态，所以飞出去了，但惯性不是力，不能说水受到惯性飞出去了．故A错误；
B. 把鸡蛋向碗边用力撞，力的作用是相互的，碗也会给鸡蛋一个同样大小的作用力，所以鸡蛋破了，故B正确；
C. 力的作用效果包括，力可以改变物体的形状，力可以改变物体的运动状态，饺子上的花边是由于力改变物体的形状形成的，故C正确；
D. 平衡力是一个物体受到的力，静止在水平桌面上的电饭锅受到的重力和桌面对它的支持力是一对平衡力，故D正确．故选BCD.
三、填空题（本大题共5小题，共10分）
14、10 10
【解析】
G2在B点时，由杠杆平衡条件得：FA×OA=G2×OB，即：FA×20cm=20N×10cm，解得：FA=10N；
物体与地面的接触面积：S=5cm×5cm=25cm2=0.0025m2；
物体G1对地面的压力：F=pS=2×104Pa×0.0025cm2=50N，
地面对物体的支持力：F′=F=50N，
G1受竖直向下的重力G1、地面的支持力F′、绳子的拉力FA作用，物体静止，处于平衡状态，由平衡条件得：G1=FA+F′=10N+50N=60N；
当G1对地面的压力为0时，杠杆在A点的受到的拉力FA′=G1=60N，
设G2位于C点，G1对地面的压力恰好为零,由杠杆平衡条件得：FA′×OA=G2×OC，即：60N×20cm=20N×OC，解得：OC=60cm，物体G2的路程：s=OC-OB=60cm-10cm=50cm，物体G2的运动时间：．
15、1.2 2.2 0.3
【解析】
（1）由图丙可知：当拉力为零时弹性绳的长度为1.2m，即弹性细绳原长为1.2m；由图乙可知小球下落的最大高度为2.2m；
（2）由图乙可知，速度最大时，高度为1.5m；因为小球在下落的过程中先做加速运动，当拉力等于重力时，合力为零，速度达到最大，然后做减速运动；故当下落高度为1.5m时，速度最大，拉力等于重力；由图丙可知h=1.5m时，F=G=3N，小球的质量m==0.3kg。
16、音色 振动
【解析】
解：音色反映了声音的品质和特色，不同发声体的材料、结构不同，发出声音的音色就不同。我们能区分不同乐器发出的声音，是因为不同乐器发出声音的音色不同。
声音是由物体振动产生的，“琵琶声”是靠弦的振动产生的。
点睛：我们常用音色来区别不同乐器发出的声音。不同的乐器可以发出相同音调、相同响度的声音，但音色一般不同。
17、闭合 48.4 90
【解析】
当开关S2闭合时,只有R1工作,电路电阻最小,功率最大,所以烧水时开关闭合,
电阻R1的阻值
保温状态下电热水壶消耗的功率
电路电流为：
此时电阻的功率为：
所以消耗的功率为：
因此，本题正确答案是: 闭合 48.4 90
18、3.36×106 0.1
【解析】
水的内能增加等于量水吸收的热量：
Q吸=cm△t=4.2×103J/(kg⋅℃)×40kg×(42℃−22℃)=3.36×106J，
(2)由=得，天然气完全燃烧放出的热量：
Q放===4×106J，
由Q放=mq得，需要天然气的质量：
m== =0.1kg。
四、计算题（本大题共3小题，共29分）
19、（1）0.3 kg ；3×103 Pa （2）6 N
【解析】
（1）根据题意知道，圆柱体橡皮泥的底面积是S=1.0×10-3 m2，高是h=0.2m，所以，橡皮泥的体积是：V=Sh=1.0×10-3 m2 ×0.2m=2×10-4 m3，
由 知道，橡皮泥的质量是：m=ρV=1.5×103 kg/m3 ×2×10-4 m3 =0.3kg；
由G=mg知道，橡皮泥的重力是：G=mg=0.3kg×10N/kg=3N，
即橡皮泥对桌面的压力是：F=G=3N，
故橡皮泥对桌面产生的压强是：=3×103Pa；
（2）因为小船的最大排水体积是：V大=6.0×10-4m3 ，
所以，该船在最大排水时受到的浮力是：F浮=ρ水gV排大=1.0×103 kg/m3 ×10N/kg×6.0×10-4 m3 =6N．
20、（1）；（2）；（3）0.48W
【解析】
（1）已知灯泡的额定电压6V，额定功率为3W，
所以，灯泡正常发光的电流是：，
则灯泡正常发光时的电阻是：；
（2）由图甲知道，灯泡与R0 串联，当小灯泡正常发光时R0 两端电压是：，
通过R0 的电流是：，
由欧姆定律知道，此时R0的阻值：；
（3）由图象知道，当电流表示数为0.5A时，巨磁电阻阻值是R0′=38Ω，
由串联电路特点和欧姆定律知道，此时灯泡电路中电流是：，
即灯泡的实际功率是：．
21、（1）；（2）121Ω。
【解析】
（1）吹风机中的电热丝明显氧化导致其电阻发生了变化，但电动机性能仍保持不变，说明电阻丝与电动机工作时互不影响，且可通过旋转开关来实现只吹冷风和吹热风，故电阻丝与电动机应并联，如下所示：
（2）电能表转过110r，电吹风消耗的电能：
已知t＝6min＝0.1h，吹热风时，吹风机的总功率：，
电热丝的功率：P热＝P﹣PM＝440W﹣40W＝400W，
电热丝氧化后的阻值：。
答：（1）电热吹风机内部的电路情况如上图所示；
（2）此电热吹风机吹热风时，电热丝的实际电阻是121Ω。
五、作图题（本大题共2小题，共4分）
22、
【解析】
过入射点垂直界面作出法线，根据入射光线、反射光线以及法线在同一平面内，在空气中法线右侧作出反射光线，并使反射角等于入射角；根据入射光线、折射光线以及法线在同一平面内，在法线右侧的水中斜向下作出折射光线，使折射角小于入射角，如图所示：
23、如图所示
【解析】
根据磁极间的相互作用规律判断可知通电螺线管的左端为N极，再根据右手螺旋定则可判断出电流由螺线管的右侧流入，左侧流出．
六、实验探究题（本大题共3小题，共15分）
24、（1）见下图：
（2）闭合开关S1、S2 （3）
【解析】
试题分析：由于实验中缺少电压表，所以要利用R0和电流表来代替．只闭合S1时，电路中只有RX，电流表测量的是通过RX的电流I1；同时闭合S1、S2时，RX、R0并联，电流表测量的是总电流I2，则通过R0的为I0=I2-I1，电源电压U=I0R0=(I2-I1)R0，RX的阻值为．
考点：电阻的测量
25、条形 不是 电流方向 安培定则
【解析】
本题探究通电螺线管外部磁场的实验，考查了磁极间的相互作用及安培定则的应用，通电螺线管的磁场特点等。要求能熟练应用安培定则，由电流方向判断磁极方向，或由磁极方向判断电流方向。
【详解】
（1）通过铁屑的排列情况可知，通电螺线管外部的磁场与条形磁体的磁场相似。为描述磁场而引入的磁感线，磁场是真实存在的，磁感线不是真实存在的。
（2）四个图中的螺线管电路中甲和乙的绕线方式相同，电流方向不同，根据小磁针的指向情况知：甲的右端为N极，乙的右端为S极；
同理丙丁也是如此，所以实验说明螺线管的绕线方式相同时，极性只与它的电流方向有关；
且这个关系可以用安培定则判断；
（3）由图，根据同名磁极相互排斥，异名磁极相互吸引，所以螺线管的右端是S极，左端是N极；根据安培定则判断电流从螺线管的右端进入，从左端流出；滑片向左端移动时，通电螺线管中的电流变小，则滑动变阻器接入电路的电阻增大，所以滑动变阻器一定接入右端下接线柱。如图：
26、B 右 灯的实际功率太小 B 2 2.5 1
【解析】
（1）当灯正常发光时，电路中的电流约为I＝＝＝0.25A，滑动变阻器两端的电压U滑＝U﹣UL＝6V﹣2.5V＝3.5V，变阻器连入的电阻为R滑＝＝＝14Ω＞10Ω，所以滑动变阻器选B：20Ω 1A．
（2）当电压表示数为2.7V，大于小灯泡的额定电压，要使灯泡正常发光，当增大滑动变阻器的阻值时，滑动变阻器分得的电压增大，因此滑片要向右端移动，直到电压表的示数为2.5V；
（3）①灯在额定电压下的功率为额定功率，分析数据可知，灯在额定电压下的电流0.28A，小灯泡的额定功率为：P＝UIL＝2.5V×0.28A＝0.7W；第5次实验中，灯泡的实际功率：＝＝0.5V×0.16A＝0.08W，通过计算知灯的实际功率太小，达不到发光功率，所以灯泡熄灭；
②金属导体的电阻与温度有关，小灯泡的电阻主要是受到温度变化的影响；由表中第5组实验数据可知，此时灯泡电阻R＝＝＝3.125Ω；灯泡电阻受温度影响，随温度降低而减小，小灯泡在断电一段时间后，灯丝温度降低，灯泡的电阻减小，但不会为0，则灯泡电阻可能是2Ω；故选B．
（4）①首先使灯泡两端的电压为2.5V，使其正常发光，所以闭合开关Sl，将S2拨到触点2，移动滑片，使电压表的示数为2.5V；
②再测定值电阻两端的电压，将开关S2拨到触点1，保持滑片的位置不动，读出电压表的示数U，则定值电阻两端的电压为U﹣2.5V；
③电路中的电流I＝；则灯泡额定功率的表达式为P额＝U额I＝2.5V×I＝．
电热吹风机
额定电压/V
220
电热丝功率/W
480
电动机功率/W
40
实验次数
1
2
3
4
5
发光情况
非常亮
明亮
较亮
较暗
熄灭
电压U/V
3.0
2.5
1.7
1.3
0.5
电流I/A
0.30
0.28
0.24
0.21
0.16
