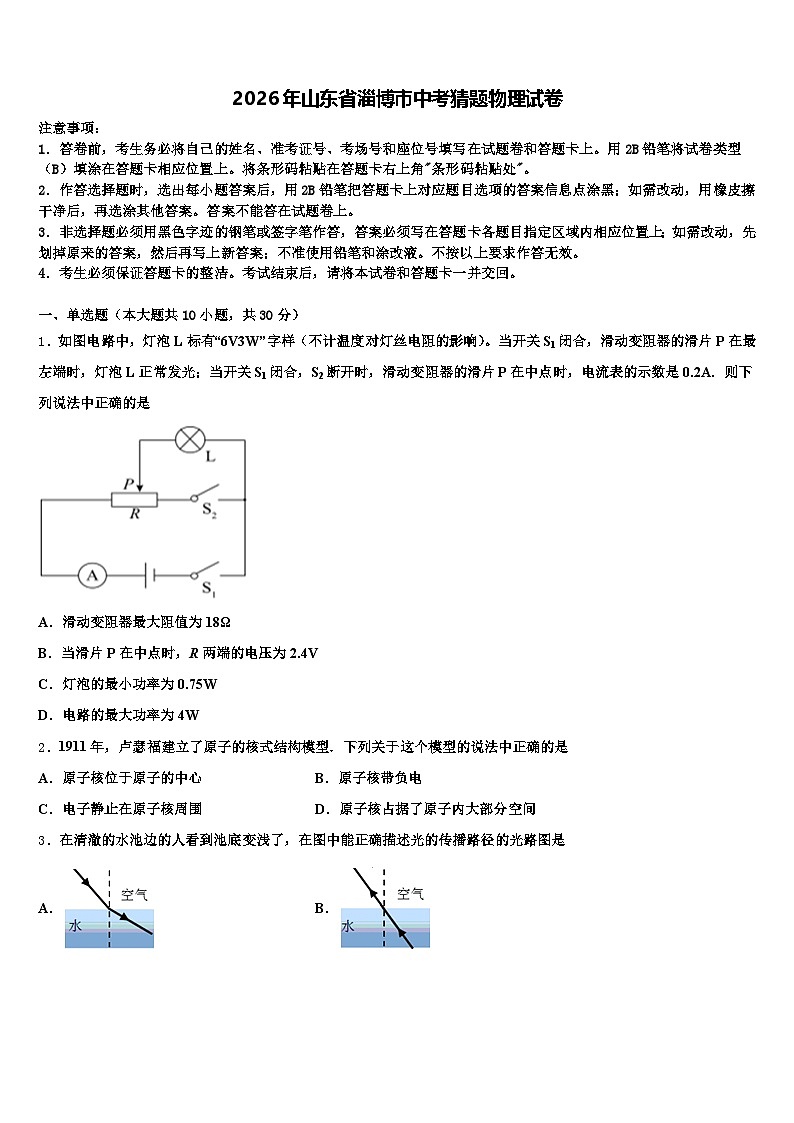

2026年山东省淄博市中考猜题物理试卷（含答案解析）

这是一份2026年山东省淄博市中考猜题物理试卷（含答案解析），共18页。试卷主要包含了考生必须保证答题卡的整洁，下列数据最符合实际的是等内容，欢迎下载使用。
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、单选题（本大题共10小题，共30分）
1．如图电路中，灯泡L标有“6V3W”字样（不计温度对灯丝电阻的影响）。当开关S1闭合，滑动变阻器的滑片P在最左端时，灯泡L正常发光；当开关S1闭合，S2断开时，滑动变阻器的滑片P在中点时，电流表的示数是0.2A．则下列说法中正确的是
A．滑动变阻器最大阻值为18Ω
B．当滑片P在中点时，R两端的电压为2.4V
C．灯泡的最小功率为0.75W
D．电路的最大功率为4W
2．1911年，卢瑟福建立了原子的核式结构模型．下列关于这个模型的说法中正确的是
A．原子核位于原子的中心B．原子核带负电
C．电子静止在原子核周围D．原子核占据了原子内大部分空间

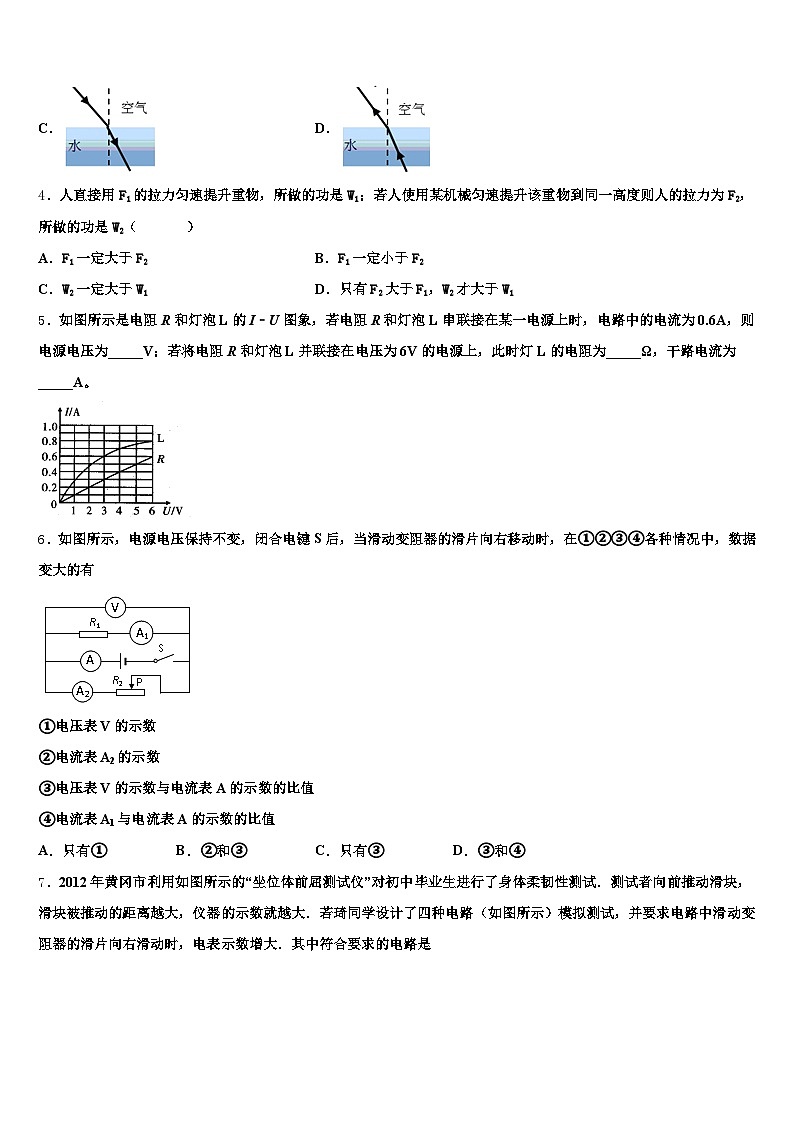

3．在清澈的水池边的人看到池底变浅了，在图中能正确描述光的传播路径的光路图是
A．B．
C．D．
4．人直接用F1的拉力匀速提升重物，所做的功是W1；若人使用某机械匀速提升该重物到同一高度则人的拉力为F2，所做的功是W2（ ）
A．F1一定大于F2B．F1一定小于F2
C．W2一定大于W1D．只有F2大于F1，W2才大于W1
5．如图所示是电阻R和灯泡L的I﹣U图象，若电阻R和灯泡L串联接在某一电源上时，电路中的电流为0.6A，则电源电压为_____V；若将电阻R和灯泡L并联接在电压为6V的电源上，此时灯L的电阻为_____Ω，干路电流为_____A。
6．如图所示，电源电压保持不变，闭合电键S后，当滑动变阻器的滑片向右移动时，在①②③④各种情况中，数据变大的有
①电压表V的示数
②电流表A2的示数
③电压表V的示数与电流表A的示数的比值
④电流表A1与电流表A的示数的比值
A．只有①B．②和③C．只有③D．③和④

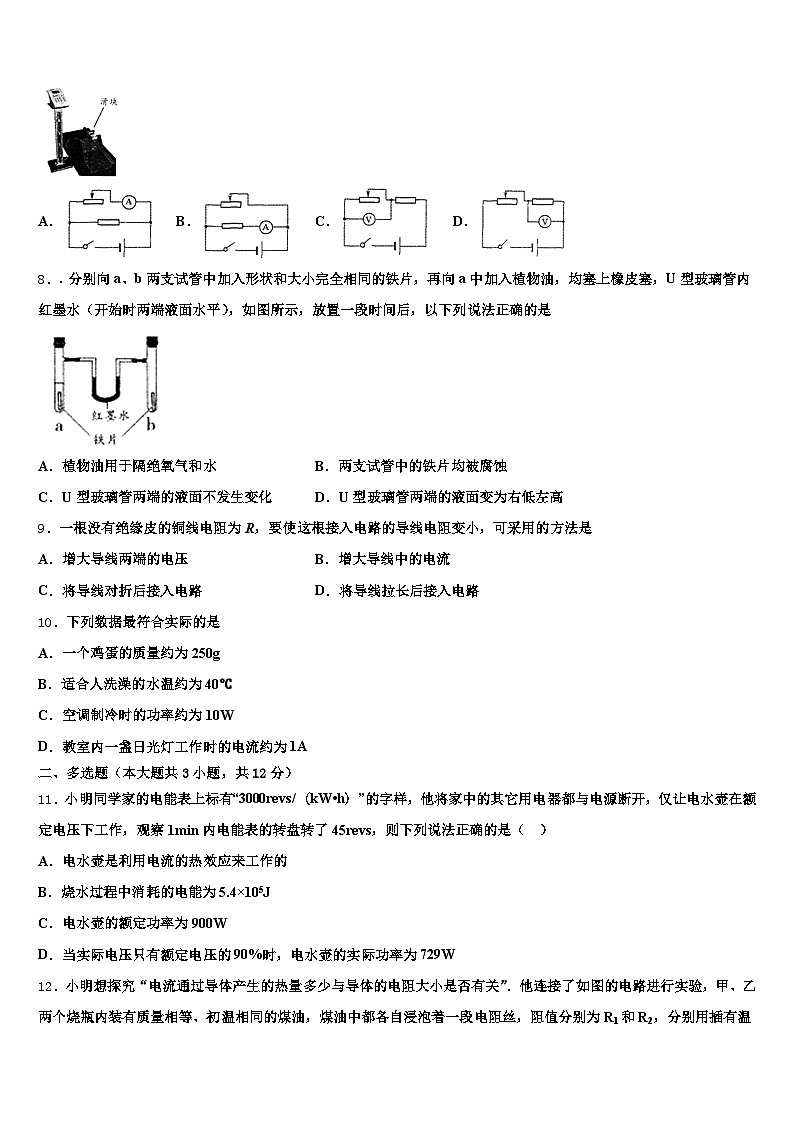

7．2012年黄冈市利用如图所示的“坐位体前屈测试仪”对初中毕业生进行了身体柔韧性测试．测试者向前推动滑块，滑块被推动的距离越大，仪器的示数就越大．若琦同学设计了四种电路（如图所示）模拟测试，并要求电路中滑动变阻器的滑片向右滑动时，电表示数增大．其中符合要求的电路是
A．B．C．D．
8．. 分别向a、b两支试管中加入形状和大小完全相同的铁片，再向a中加入植物油，均塞上橡皮塞，U型玻璃管内红墨水（开始时两端液面水平），如图所示，放置一段时间后，以下列说法正确的是
A．植物油用于隔绝氧气和水B．两支试管中的铁片均被腐蚀
C．U型玻璃管两端的液面不发生变化D．U型玻璃管两端的液面变为右低左高
9．一根没有绝缘皮的铜线电阻为R，要使这根接入电路的导线电阻变小，可采用的方法是
A．增大导线两端的电压B．增大导线中的电流
C．将导线对折后接入电路D．将导线拉长后接入电路
10．下列数据最符合实际的是
A．一个鸡蛋的质量约为250g
B．适合人洗澡的水温约为40℃
C．空调制冷时的功率约为10W
D．教室内一盏日光灯工作时的电流约为1A
二、多选题（本大题共3小题，共12分）
11．小明同学家的电能表上标有“3000revs/（kW•h）”的字样，他将家中的其它用电器都与电源断开，仅让电水壶在额定电压下工作，观察1min内电能表的转盘转了45revs，则下列说法正确的是（ ）
A．电水壶是利用电流的热效应来工作的
B．烧水过程中消耗的电能为5.4×105J
C．电水壶的额定功率为900W
D．当实际电压只有额定电压的90%时，电水壶的实际功率为729W
12．小明想探究“电流通过导体产生的热量多少与导体的电阻大小是否有关”．他连接了如图的电路进行实验，甲、乙两个烧瓶内装有质量相等、初温相同的煤油，煤油中都各自浸泡着一段电阻丝，阻值分别为R1和R2，分别用插有温度计的橡胶塞封闭烧瓶，煤油中的电阻丝通过橡胶塞上的接线柱与电路相连，温度计可以测量煤油的温度．下列说法中正确的是
A．实验中通过观察温度计示数变化大小来判断电流通过导体产生热量的多少
B．为实现实验目的，两个烧瓶内的电阻R1和R2的阻值应相等
C．为实现实验目的，两个烧瓶内的电阻R1和R2的阻值应不相等
D．为实现实验目的，应将R1和R2改为并联
13．如图，在盛水杯子的杯口盖上明信片，将一枚鸡蛋放在明信片上．用手指将明信片弹飞，鸡蛋掉入水中．下列分析正确的是
A．明信片被弹飞前，鸡蛋对明信片的压力和明信片对鸡蛋的支持力相互平衡
B．明信片被弹飞，说明力能改变物体的运动状态
C．明信片被弹飞时，鸡蛋没有随明信片一起飞出去是由于鸡蛋具有惯性
D．明信片被弹飞后，鸡蛋掉入水中是由于受到重力
三、填空题（本大题共5小题，共10分）
14．小明在实验室测量牛奶的密度．小明先将牛奶倒入烧杯，用调节好的天平测量出牛奶和烧杯的总质量为91.5g，接着小明将烧杯中的部分牛奶倒入量筒中，如图甲所示，则量筒中牛奶的体积为________cm1．然后他用天平测量烧杯和剩余牛奶的总质量，天平平衡时的情景如图乙所示，则烧杯和剩余牛奶的总质量为________g．请你根据以上实验数据计算出牛奶的密度为________kg/m1．
15．著名的“木桶理论”告诉我们：一只木桶能装多少水，并不取决于桶壁上最长的那块木板，而恰恰取决于桶壁上最短的那块，所以又被称为“短板效应”，已知一个从底部向上逐渐变粗的水桶，如图所示．桶壁上最长的木板长为0.5m，最短的木板长为0.2m，桶底内部底面积为4×10﹣2m2，桶底厚度不计，当桶内装最多水时，桶底受到水的压强为_____Pa，桶底受到水的压力F与桶中水的重力G的大小关系为F_____G（选填“大于”、“等于”、“小于”）．如果此时将质量为54g，体积为20cm3的实心物体缓慢放入水中，当物体浸没到水中时，水桶溢出水的重力为_____N．
16．昆明的四季花事，大理的风花雪月，都让人心生向往。让人惊喜的是，2018年7月1日，昆明到大理的动车正式开通，行程时间将缩短到2小时左右，动车启动后，坐在车上的小楠同学觉得站在站台上的安全员在向后运动，他所选择的参照物是___________（写出一个即可）；动车进站时车体附近的气流速度很大，使车体附近的___________，为避免候车乘客被“吸”向列车的事故发生，乘客一定要站在安全线外。
17．某物理兴趣小组的同学，用煤炉给10kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图像若在6mim内完全燃烧了400g的煤，水的比热容为4.2×103J/（kg·℃），煤的热值约为3×107J/kg，则6min内水吸收的热量为______J，该煤炉的效率是______。
18．如图所示的弹簧测力计，是测量_____的工具，此时它的示数为____牛.在“探究物质质量与体积的关系”实验中，需要测量的物理最是________，实验中换多种物质重复实验的目的是_______。
四、计算题（本大题共3小题，共29分）
19．图甲是某品牌的电压力锅，图乙是它的电路图．R0为484Ω，R1为“110V，800W”的电阻，R1为“110V，300W”的电阻．煮饭分为升压煮饭和保压煮饭二个阶段，通过如图丙所示的“锅内压强与时间关系”图象可了解其工作过程：接通电源，S自动接到a，同时S1自动闭合，电压力锅进入升压煮饭状态；当锅内压强达180kPa时，S1自动断开，进入保压煮饭状态，当锅内压强降至160kPa时，S1又会自动闭合；当保压煮饭状态结束，饭就熟了，S自动接到b，进入保温状态．已知大气压为1.0×105Pa，压力锅盖横截面积为300cm1．求：
电压力锅处于保温时功率为多少．当升压刚结束时，电压力锅内气体对锅盖的压力为多少？这次饭煮熟，电压力锅共消耗的电能是多少？
20．如图是小明家的电热水壶及其铭牌，小明将该电热水壶接入家庭电路，用它来加热1.5kg水．
（1）该电热水壶正常工作时的电流为多少？
（2）水从20℃加热到100℃吸收的热量为多少？
（3）小明烧开这壶水实际用时10min，则该电热水壶的效率为多少？
21．小明家的电饭锅如图甲所示，额定电压为220 V , “煮饭”时额定功率为1 210 W，简化电路如图乙所示，S1为温控开关，发热电阻R1与R2的阻值不随温度变化，电阻R2在“保温”状态与“煮饭”状态时的功率之比为1: 16.
(1)正常“煮饭”状态，通过电饭锅的电流为多少安?
(2)电阻R1的阻值为多少欧?
(3)某天傍晚，小明关闭家里其他用电器，只让“保温”状态的电饭锅工作，发现自家电能表(如图丙所示)指示灯每闪烁4次所用的时间为48s，则实际电压为多少伏?
五、作图题（本大题共2小题，共4分）
22．按要求完成作图在做平面镜成像实验时，如图平面镜不垂直于桌面，请画出一条B处人眼看到烛焰上一点A的光路．一个带电体A放在绝缘桌面上静止，B为轻质小球用细线悬挂起来，当B静止时如图所示．请画出A所受静摩擦力fA和细线对B的拉力F的示意图．
23．按要求作图如图，质量分布不均匀的长方形物体放在水平地面上，A点是它的重心，如果用力只使物体一端稍微离开地面，在物体上画出所施加最小力的示意图及其力臂．
（_______）
六、实验探究题（本大题共3小题，共15分）
24．小明同学在做“探究凸透镜成像现律”的实验，
（1）前面学过，物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明据出的问题是，像的虚实、大小，正倒跟_____有什么关系？
（2）如图甲，小明让平行光正对凸透镜照射，光屏上出现一个最小最亮的光斑，则凸透镜的焦距f=____cm．
（3）小明所用实验装置如图乙所示，若将凸透镇放在光具座刻度50cm位置处不变，把蜡烛放在刻度10cm处，利用此时凸透镜成像的特点制成的光学仪器是_______（选填“照相机”、“放大镜”或”投影仪”）
（4）如图丙所示是小明通过实验得到的凸透镜成像时的像距v和物距u关系的图象，由图象可知成实像时物距逐渐减小，像距逐渐____．当u＞2f时，物体移动速度______（选“大于”、“小于“或“等于”）像移动的速度，当f＜u＜2f时，物体移动速度_____（选填“大于”，“小于”或“等于”）像移动的速度．
25．研究机械能守恒与平抛运动：
（1）物体动能与物体的质量和物体运动速度有关，从物理资料中找到如下数据：
由数据可以推断：动能Ek与质量m、运动速度v关系的数学表达式为Ek=k________.其中k=．
如图甲，质量为m的小球从高度为h的光滑斜面顶端由静止自由滑下，到达斜面底端的速度为v，此过程机械能守恒，关系式mgh=Ek成立．如图乙，将物体以一定的初速度v0沿水平方向抛出（不计阻力），物体做平抛运动，在水平方向运动的距离x=v0t，在竖直方向下落的高度y=gt2，则y与t2的关系可用丙图中的图线____表示．
（2）如图丁所示，小球从高度为h1的光滑斜面AB由静止自由滑下，经过高度为h2的光滑桌面BC后做平抛运动，落地点与桌边的距离为s．请推理证明：s=2 ________
26．小刚为了测量某油井所产石油的密度，收集了该井所产石油样品进行了如下测量（常温下石油为黏稠的液态）．
将托盘天平放在水平桌面上，将游码移至__________处，如发现指针静止时指在分度盘中线的左侧，则应将平衡螺母向____（填“左”或“右”）调节，使横梁平衡．小刚称出空烧杯的质量为31.2g．然后将石油样品倒入烧杯，放在调节好的天平左盘上称量，当天平重新平衡时，右盘中的砝码和游码的位置如图甲所示，则烧杯和石油样品的质量为____________g．将烧杯中的石油倒入量筒，其示数如图乙所示，根据测量的数据，求得所测石油的密度为_____________．联想到某起石油泄漏事故中石油漂浮在水面上的情景，小刚发现自己测量的石油密度值偏大，你认为该实验方案造成测量结果偏大的原因是_____________．
参考答案
一、单选题（本大题共10小题，共30分）
1、D
【解析】
灯泡L标有“6V3W“字样，表示灯的额定电压为6V，额定功率为3W，当开关S1闭合，滑动变阻器的滑片P在最左端时，灯泡接在电源两端，此时灯泡电压等于电源电压，由于灯泡L正常发，灯的电压为6V，则电源电压U=UL=6V；据P=，灯的电阻RL===12Ω。
A.当开关S1闭合，S2断开，滑动变阻器的滑片P在中点时，变阻器最大值R的二分之一与灯串联，根据欧姆定律，此时电路总电阻为R串联===30Ω，则此时滑动变阻器阻值为R中点=R串联-RL=30Ω-12Ω=18Ω，则滑动变阻器的最大阻值R = 2R中点=2×18Ω=36Ω。故A错误。
B.根据串联电路的分压规律，有==，因电源电压U=6V，则=，解得UR=3.6V。故B错误。
C.当开关S1、S2都闭合，滑动变阻器的滑片P在最右端时，灯泡被短路，此时灯泡功率最小，为0W。故C错误。
D.当开关S1、S2都闭合，滑动变阻器的滑片P在最左端时，滑动变阻器与灯泡并联，此时电路的总电阻最小，总功率最大。此时PL=3W，PR===1W，所以电路的最大功率为P最大= PL+PR=3W+1W =4W。故D正确。
2、A
【解析】
A. 核式结构模型中，原子核位于原子的中心，电子在原子核的四周，且高速绕原子核旋转，故A正确；
B. 原子核中的质子带正电，中子不带电，所以原子核整体带正电，故B错误；
C. 电子在原子核周围高速旋转，故C错误；
D. 原子核位于原子的中心，占有原子的绝大部分质量，但体积非常小，所以原子中非常的空旷，故D错误；
故选A．
3、D
【解析】
在清澈的水池边的人看到池底变浅了，是因为池底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得池底变浅了，故选D．
4、C
【解析】
AB．直接用F1的力匀速提升重物，则
F1=G，
使用滑轮匀速提升该重物，由于滑轮种类不清楚，F2与G的大小关系不能判断，则无法比较F1与F2的大小．故A、B均错误；
CD．直接用F1的力匀速提升重物，所做的功是：
W1=W有用=Gh；
使用滑轮匀速提升该重物到同一高度，即
W有用=Gh；
但由于至少要克服摩擦力做额外功，故
W2=W有用+W额外，
则
W2＞W1，
故C正确、D错误。
故选C。
5、9 7.5 1.4
【解析】
[1]电阻R和灯泡L串联接在某一电源上时，因串联电路中各处的电流相等，电路中的电流为0.6A，所以，通过它们的电流均为0.6A，由图象可知，它们两端的电压分别为UL＝3V，UR＝6V，因串联电路中总电压等于各分电压之和，所以，电源的电压：
[2]若将电阻R和灯泡L并联接在电压为6V的源上时，因并联电路中各支路两端的电压相等，所以，它们两端的电压均为6V，由图象可知对应的电流分别为IL′＝0.8A，IR＝0.6A，由可得，此时灯L的电阻：
[3]因并联电路中干路电流等于各支路电流之和，所以，干路电流：
6、D
【解析】
试题分析：首先分析电路，滑动变阻器和电阻R1是串联，电流表A测量干路电流，A1表测量R1的电流，电流表A2测量滑动变阻器的电流，当滑动变阻器的滑片向右移动时，滑动变阻器的阻值增大，通过它的电流A2减小，干路电流A减小，但支路R1的电流不发生变化，电压表测量电源电压，也是各个支路电压，电压表与电流表A的比值是电路中的总电阻，总电阻是变大的，③正确；电流表A1不变，电流表A的示数减小，因此两表的比值增大，④正确，选D．
考点：变化电路的分析
7、C
【解析】
A.电路为并联电路，电流表测量变阻器的电流，当滑片向右滑动时，滑动变阻器接入电路的阻值增大，根据欧姆定律电流表的示数减小，故选项错误；
B.电路为并联电路，并联电路两支路互不影响，电流表测量定值电阻的电流，当滑片向右滑动时，滑动变阻器接入电路的电阻变大，根据欧姆定律变阻器所在的支路的电流变小，但电流表的示数不变，故错误；
C.电路为串联电路，电压表测量变阻器两端的电压，当滑片向右滑动时，滑动变阻器接入电路的电阻增大，根据串联电路的分压特点，所以变阻器分得的电压变大，电压表的示数变大，故选项正确；
D.电路为串联电路，电压表测量定值电阻两端的电压，当压力增大时，滑动变阻器接入电路的电阻增大，电路中电流变小，定值电阻的阻值不变，根据欧姆定律电压表的示数变小，故选项错误．
故选C．
8、A
【解析】
1
9、C
【解析】
影响电阻大小的因素有导体的材料、长度、横截面积，与导体两端的电压、通过的电流无关；材料和温度不变时，导线越短、横截面积越大电阻越小．故选C.
10、B
【解析】
A. 一个鸡蛋的质量在50g左右，故不符合实际；
B.人体正常体温在37℃左右，洗澡水的温度应该略高于体温，在40℃左右，故符合实际；
C. 空调制冷时的功率约为1000W，故不符合实际；
D. 家庭用电风扇的工作电流在0.2A左右，教室内日光灯的工作电流与此差不多，在0.2A左右，故不符合实际．
二、多选题（本大题共3小题，共12分）
11、ACD
【解析】
A、电水壶工作时，将电能转化为内能给水加热，是利用电流的热效应工作的，故A正确；B、3000r/kW•h表示电路中每消耗1kW•h的电能，电能表的转盘转3000r，转盘转了45r，则消耗的电能：W＝kW•h＝0.015kW•h＝5.4×104J，故B错误；C、t＝1min＝60s，电水壶的额定功率：P＝＝900W，故C正确；D、由P＝可得，电水壶的电阻：R＝，当实际电压只有额定电压的90%时，U实＝90%U＝90%×220V＝198V，电水壶的实际功率：P实＝＝729W，故D正确．故选ACD．
点睛：（1）当电流通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应．（2）（3）3000r/kW•h表示的是电路中每消耗1kW•h的电能，电能表的转盘转3000r，或者表示电能表每转1r，电路中消耗 kW•h的电能，求出转盘转45r电路中消耗的电能，然后根据P＝ 求出用电器的功率；（4）根据P＝ 求出电水壶的电阻；利用实际电压，根据P＝ 求出电水壶的实际功率．
12、AC
【解析】
A．电流通过电阻丝做功，消耗电能转化为内能，产生的热量被煤油吸收，煤油吸收热量温度升高，本实验是通过温度计的示数变化来判断电流通过导体产生的热量多少，故A正确；
BC．为了研究电流通过导体产生热量与导体电阻的关系，要控制通过的电流和通电时间不变，改变电阻丝的电阻，所以为实现实验目的，两个烧瓶内的电阻R1和R2的阻值应不相等，故B错误，C正确；
D．为了控制电流相等，两电阻应为串联，故D错误．
13、BCD
【解析】
A、鸡蛋对明信片的压力和明信片对鸡蛋的支持力大小相等、方向相反，作用在同一条直线上，作用在两个物体上，因此二力是相互作用力，故A错误；
B、明信片由静止变为运动，说明力可以改变物体的运动状态，故B正确；
C、明信片被弹飞前，鸡蛋静止在明信片上，明信片被弹飞时，鸡蛋由于惯性，还要保持原来的静止状态，所以鸡蛋没有随明信片一起飞出去，故C正确；
D、明信片被弹飞后，鸡蛋由于受到重力的作用，会落入杯中，故D正确．
故选BCD．
三、填空题（本大题共5小题，共10分）
14、10 62 1.05×101
【解析】
图甲中量筒的示数为10cm1，图乙中天平的示数为50g+10g+2g＝62g，牛奶的密度ρ＝＝＝1.05g/cm1＝1.05×101kg/m1．
15、2000 小于 0.2
【解析】
此桶装满水，水深等于短木板的长，h＝0.2m，
则桶底受到水的压强：p＝ρgh＝1.0×103kg/m3×10N/kg×0.2m＝2000Pa；
若是圆柱形容器，容器内的水全部压在容器底，则水对容器底的压力等于水自身的重力；
对于图示的水桶，最短的木板到桶底这部分形状是上宽下窄，一部分水压在了水桶的侧壁上，所以桶底受到水的压力小于桶中水的重力；
物体的密度：ρ＝＝＝2.7g/cm3＞ρ水，
当物体浸没到水中时，物体沉底，此时：V排＝V＝20cm3＝2×10﹣5m3，
物体受到的浮力：F浮＝ρ水gV排＝1.0×103kg/m3×10N/kg×2×10﹣5m3＝0.2N，
由阿基米德原理可知，水桶溢出水的重力：G排＝F浮＝0.2N．
16、列车 气压降低
【解析】
以列车为参照物，站在站台上的安全员相对于列车的位置发生了变化，安全员在向后运动；
动车进站时车体附近的气流速度很大，气压变小，人外侧的压强不变，人受到外侧压强大于人内侧受到的压强，人在较大的压强差作用下很容易被压向列车，发生交通事故，所以乘客一定要站在安全线外。
17、2.52×106 21%
【解析】
水吸收的热量：Q吸=cm水（t-t0）=4.2×103J/（kg•℃）×10kg×（80℃-20℃）=2.52×106J，
煤完全燃烧产生的热量：Q放=m煤q=0.4kg×3×107J/kg=1.2×107J，
该煤炉的效率：η==21%。
18、力 3.2 质量和体积 多次实验，得出普遍规律
【解析】
由图知道，图示弹簧测力计的最大刻度值是5N，即弹簧测力计的量程是0～5N，其分度值为0.2N，所以，指针所指示的刻度值是：3N+1×0.2N=3.2N；在探究物质质量与体积的关系实验中，需要多次测量出质量和体积，这样通过多次实验能能防止偶然性的发生，从而得出普遍规律。
四、计算题（本大题共3小题，共29分）
19、（1）100W（1）5400N（3）0.15kW•h
【解析】
(1)S自动接到b时，电路为只有R0工作的基本电路，电压力锅处于保温状态，则保温功率:P保温==100W;
(1)由图丙可知，当升压结束，锅内气压达到p＝180kPa＝1.8×105Pa ，由此可得，锅内气体对锅盖的压力:F＝pS＝1.8×105Pa×300×10－4m1＝5400N
(3)由題意和图乙、丙可知，这次饭煮熟，R1的工作时间为t1＝6mint3niln+3nmin＝11min＝0.1h，R1的工作时间t1=18min＝0.3h,由此可得，这次饭意熟，电压力锅共消耗的电能:W=P1t1+P1t1=0.8kW×0.1h+0.3kW×0.3h=0.15kW·h
20、（1）5A；（2）5.04×105J；（3）76.4%
【解析】
（1）电热水壶正常工作时的电流：I==5A；
（2）水从20℃加热到100℃吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×1.5kg×（100℃-20℃）=5.04×105J；
（3）电热壶正常工作时的功率为1100W，正常工作10min将水烧开，则电热水壶消耗的电能：W=Pt=1100W×10×60s=6.6×105J，电热水壶的效率：η=≈76.4%．
答：（1）该电热水壶正常工作时的电流为5A；
（2）水从20℃加热到100℃吸收的热量为5.04×105J；
（3）该电热水壶的效率为76.4%．
21、见解析所示
【解析】
（1）由P=UI可得，当电饭锅处于煮饭状态I===5.5A；
（2）电阻R2在“保温”状态与“煮饭”状态的功率之比为1：16，即
，
，
即，
所以 R1=3R2，
，
所以R1=3R2=120Ω．
（3）闪4次所消耗的电能
，
，
=250W×160Ω，
所以U=200V
答：（1）正常“煮饭”状态，通过电饭锅的电流为5.5A．（2））电阻R1的阻值为120Ω．（3）实际电压为200V．
五、作图题（本大题共2小题，共4分）
22、
【解析】
人的眼睛通过平面镜观察A点，人眼实际看到的是A在平面镜中的像，先做出A在平面镜中的像，然后连接BA′，如图所示：
．
由图可知，带电体A对小球B有吸引力的作用，因为物体间力的作用是相互的，小球B也给A一个反作用力，所以A有向右运动的趋势，其所受摩擦力方向水平向左，作用点在A的底面与桌面的接触面的中点上；细线对B的拉力F的作用点在细线与B的接触点上，方向沿绳子向上，如图所示：
23、
【解析】
由图可知，A点是长方体的重心，故以长方体的左下角为支点时，阻力臂最短，以其左下角与右上角的连线为最长动力臂时，动力最小，使物体的右端稍微离开地面，最小动力的方向斜向右上方，如图所示：
六、实验探究题（本大题共3小题，共15分）
24、物距 10.0 照相机 增大 大于 小于
【解析】
（1）根据物体离照相机的镜头比较远，成缩小的实像，物体离投影仪的镜头比较近，成放大的实像，物体离放大镜比较近，成放大、正立的虚像．据此小明提出的问题是，像的虚实、大小，正倒跟物距有关；
（2）图甲中利用的是平行光聚焦法测量凸透镜焦距，光屏上得到的最小、最亮的光斑便是凸透镜的焦点，焦点到光心的距离为就焦距，所以焦距是f=20.0cm-10.0cm=10.0cm；
（3）因为凸透镜放在50cm处，蜡烛在10cm处，所以物距是50cm-10cm=40cm，由于凸透镜的焦距是10cm，所以物距大于二倍焦距，成倒立缩小的实像，这是照相机的原理；
（4）由图象知道，成实像时物距逐渐减小，像距逐渐增大．当u＞2f时，物体移动速度大于像移动的速度，当f＜u＜2f时，物体移动速度小于像移动的速度
25、mv2 a 推理证明见解析
【解析】
（1）分析表中数据，由数据可以推断：动能Ek与质量m、运动速度v关系的数学表达式为Ek=kmv2，其中k=．将物体以一定的初速度v0沿水平方向抛出(不计阻力)，物体做平抛运动，在水平方向运动的距离x=v0t，运动时间为t，在竖直方向下落得高度y=gt2，
因此，下落高度y与运动时间t的2次方成正比，即图像为过原点的直线，故图像为a．
（2）如图丁所示，小球从高度为h1的光滑斜面AB由静止自由滑下，经过高度为h2的光滑桌面BC后做平抛运动，则过程中机械能守恒，∵mgh=mv2，∴mgh1=mv2B=mv2C，∴v2C=2gh1
又∵小球从C点开始做平抛运动，∴s=vCt，h2=gt2，∴h2=g()2=，∴s2=4h1h2，∴s=2．
26、标尺左端零刻线 右 81.8 1.1g/cm3 将石油倒入量筒中时，在烧杯壁上有残留，导致体积偏小，故密度偏大
【解析】
（1）使用天平时，将天平放在水平台上，然后把游码移到标尺的零刻度线处，若指针偏向分度盘中线的左侧，为使横梁平衡，则应该将平衡螺母向右调节；
（2）由图甲知道，标尺的分度值为0.2g，所以天平的读数，即烧杯和石油样品的质量是：m1=50g+20g+10g+1.8g=81.8g；
（3）由图乙知道，量筒的分度值为2ml，所以量筒的读数，即倒入量筒的石油的体积是：V=46ml；又因为石油的质量是：m=81.8g-31.2g=50.6g，所以，石油的密度是： =1.1g/cm3；
（4）由于将烧杯内的石油倒入量筒中时，不能倒干净，烧杯壁上有剩余，所以测量的石油体积偏小，根据知道，所测密度偏大．
实验次数
1
2
3
4
5
6
质量m/kg
0.1
0.1
0.1
0.2
0.3
0.4
速度v/(m/s)
1
2
3
1
1
1
动能Ek/J
0.05
0.2
0.45
0.1
0.15
0.2
