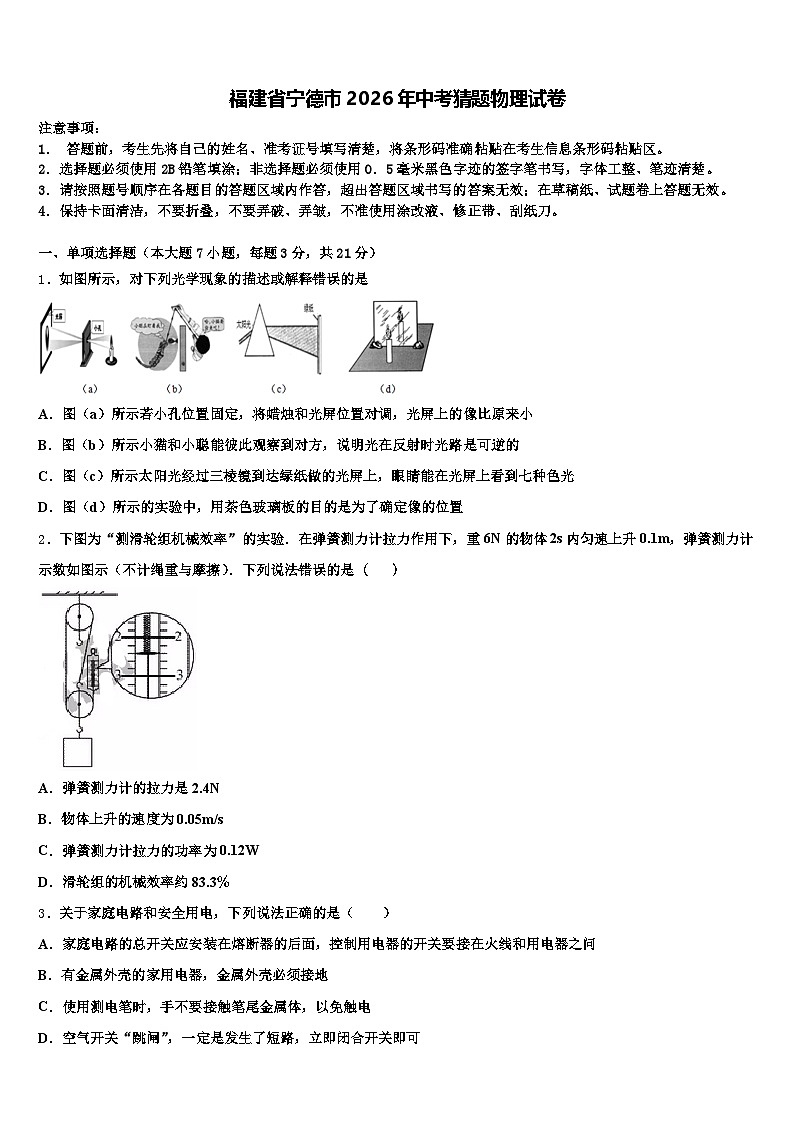

福建省宁德市2026年中考猜题物理试卷（含答案解析）

这是一份福建省宁德市2026年中考猜题物理试卷（含答案解析），共19页。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、单项选择题（本大题7小题，每题3分，共21分）
1．如图所示，对下列光学现象的描述或解释错误的是
A．图（a）所示若小孔位置固定，将蜡烛和光屏位置对调，光屏上的像比原来小
B．图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的
C．图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛能在光屏上看到七种色光
D．图（d）所示的实验中，用茶色玻璃板的目的是为了确定像的位置
2．下图为“测滑轮组机械效率”的实验．在弹簧测力计拉力作用下，重6N的物体2s内匀速上升0.1m，弹簧测力计示数如图示（不计绳重与摩擦）．下列说法错误的是（ ）
A．弹簧测力计的拉力是2.4N
B．物体上升的速度为0.05m/s
C．弹簧测力计拉力的功率为0.12W
D．滑轮组的机械效率约83.3％
3．关于家庭电路和安全用电，下列说法正确的是（ ）
A．家庭电路的总开关应安装在熔断器的后面，控制用电器的开关要接在火线和用电器之问
B．有金属外壳的家用电器，金属外壳必须接地
C．使用测电笔时，手不要接触笔尾金属体，以免触电
D．空气开关“跳闸”，一定是发生了短路，立即闭合开关即可

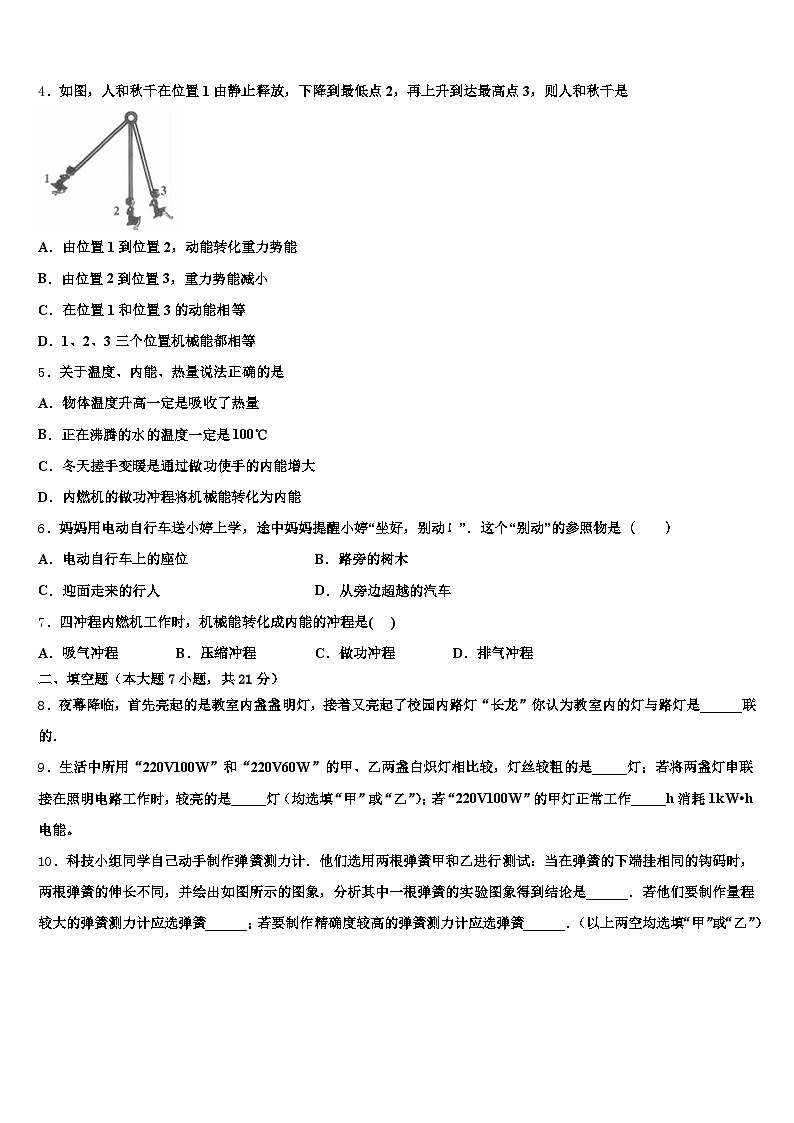

4．如图，人和秋千在位置1由静止释放，下降到最低点2，再上升到达最高点3，则人和秋千是
A．由位置1到位置2，动能转化重力势能
B．由位置2到位置3，重力势能减小
C．在位置1和位置3的动能相等
D．1、2、3三个位置机械能都相等
5．关于温度、内能、热量说法正确的是
A．物体温度升高一定是吸收了热量
B．正在沸腾的水的温度一定是100℃
C．冬天搓手变暖是通过做功使手的内能增大
D．内燃机的做功冲程将机械能转化为内能
6．妈妈用电动自行车送小婷上学，途中妈妈提醒小婷“坐好，别动！”．这个“别动”的参照物是（ ）
A．电动自行车上的座位B．路旁的树木
C．迎面走来的行人D．从旁边超越的汽车
7．四冲程内燃机工作时，机械能转化成内能的冲程是( )
A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程
二、填空题（本大题7小题，共21分）
8．夜幕降临，首先亮起的是教室内盏盏明灯，接着又亮起了校园内路灯“长龙”你认为教室内的灯与路灯是______联的．
9．生活中所用“220V100W”和“220V60W”的甲、乙两盏白炽灯相比较，灯丝较粗的是_____灯；若将两盏灯串联接在照明电路工作时，较亮的是_____灯（均选填“甲”或“乙”）；若“220V100W”的甲灯正常工作_____h消耗1kW•h电能。

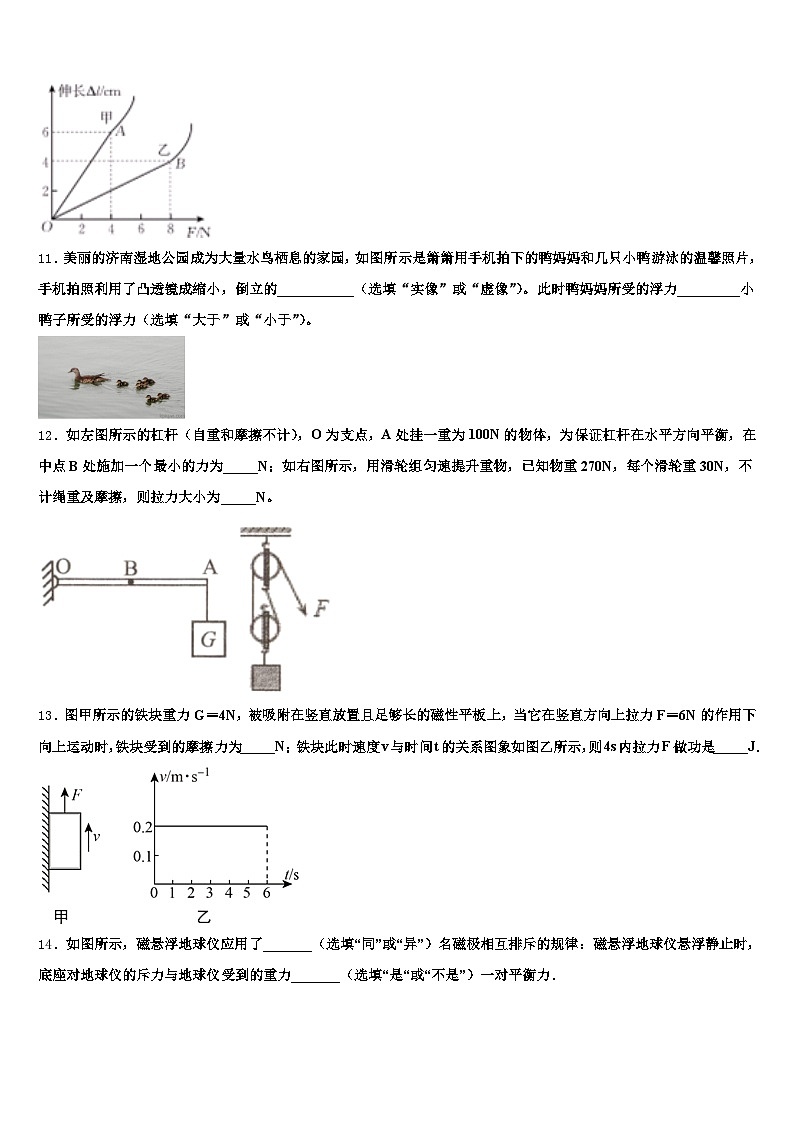

10．科技小组同学自己动手制作弹簧测力计．他们选用两根弹簧甲和乙进行测试：当在弹簧的下端挂相同的钩码时，两根弹簧的伸长不同，并绘出如图所示的图象，分析其中一根弹簧的实验图象得到结论是______．若他们要制作量程较大的弹簧测力计应选弹簧______；若要制作精确度较高的弹簧测力计应选弹簧______．（以上两空均选填“甲”或“乙”）
11．美丽的济南湿地公园成为大量水鸟栖息的家园，如图所示是箫箫用手机拍下的鸭妈妈和几只小鸭游泳的温馨照片，手机拍照利用了凸透镜成缩小，倒立的___________（选填“实像”或“虚像”）。此时鸭妈妈所受的浮力_________小鸭子所受的浮力（选填“大于”或“小于”）。
12．如左图所示的杠杆（自重和摩擦不计），O为支点，A处挂一重为100N的物体，为保证杠杆在水平方向平衡，在中点B处施加一个最小的力为_____N；如右图所示，用滑轮组匀速提升重物，已知物重270N，每个滑轮重30N，不计绳重及摩擦，则拉力大小为_____N。
13．图甲所示的铁块重力G＝4N，被吸附在竖直放置且足够长的磁性平板上，当它在竖直方向上拉力F＝6N的作用下向上运动时，铁块受到的摩擦力为_____N；铁块此时速度v与时间t的关系图象如图乙所示，则4s内拉力F做功是_____J．
14．如图所示，磁悬浮地球仪应用了_______（选填“同”或“异”）名磁极相互排斥的规律：磁悬浮地球仪悬浮静止时，底座对地球仪的斥力与地球仪受到的重力_______（选填“是“或“不是”）一对平衡力．
三、作图题（共7分）
15．在图中，作出入射光线、标出反射角．
16．如图所示，踢出去的足球在光滑水平地面上滚动，请作出足球的受力示意图。
（________）

17．如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F1及阻力臂L1．
（_____）
四、实验题（本大题共5小题，共20分）
18．小明用两节干电池测小灯泡的功率，连接的部分电路如图甲所示，小灯泡的额定电压为2.5 V（阻值约为10 Ω），滑动变阻器的规格为“20 Ω 2 A”．
（1）在图甲中，用笔画线代替导线将电路连接完整．
（_____）
（2）连接电路时，开关必须断开，滑动变阻器的滑片应移到最_____（选填“左”或“右”）端．
（3）当电压表的示数达到2 V时，电流表的示数如图乙所示，此时，灯泡的功率为____W，为使灯泡正常发光，应将滑片向_____（选填“左”或“右”）移动．
（4）小明发现当电压表示数达到2.5 V时，无论怎么调节变阻器滑片都无法使电压表示数增大．为了用该灯泡继续完成实验，你觉得合理的解决办法是______．
（5）解决了（4）中问题后，测出电压略大于2.5 V时的灯泡功率．为比较灯泡在不同电压下的功率关系，______（选填“需要”或“不需要”）重新测量前面的实验数据．
19．在“探究凸透镜成像规律”的实验中：
小明让太阳光正对凸透镜照射，调整光屏，直到光屏上出现一个最小、最亮的光斑，目的是为了测量凸透镜的_____________．实验时，当蜡烛与凸透镜的距离如图甲所示时，在光屏上得到一个清晰的像，生活中利用这一成像规律制成的光学仪器是___________．由于实验时间较长，蜡烛变短，烛焰的像在光屏上的位置会向___________(选填“上”或“下”)移动．小明将蜡烛放在如图乙所示的位置，此时凸透镜所成的像是___________(选填“实”或“虚”像，观察此像时，眼睛应从图乙中凸透镜的____________(选填“左”或“右”)侧透过透镜观察．实验时，小明在烛焰和凸透镜之间放副眼镜，如图丙所示，发现光屏上的像由清晰变模糊了，将光屏向靠近凸透镜方向移动适当距离后，光屏上再次出现清晰的像，该眼镜是____(选填“近视”或“远视”)眼镜．
20．小致和小红做测量滑轮组机械效率的实验，先用弹簧测力计测量钩码所受的重力G(如图甲)，再按图乙所示的连接方式组装好滑轮组并分别记下钩码和弹簧测力计的起始位置．
图甲中弹簧测力计的示数为______ N图乙中，为了测量绳子自由端的拉力F，小致认为应该在弹簧测力计静止时读数，小红认为应该在缓慢匀速提升时读数，正确的是______ (选填“小致”或“小红”)．若增加物重，则所测的滑轮组机械效率将__________
21．某实验小组的同学通过图甲所示的电路进行实验探究．
（1）断开开关S3，闭合开关S1和S2，移动滑动阻器滑片P，发现电压表始终无示数，电流表有示数，其原因可能是_____（填符号）
A．滑动变阻器断路 B．R断路 C．R短路
（2）故障排除后断开开关S3，闭合开S1和S2，通过调节滑动变阻器，读出多组相应的电压表和电流表的示数．甲同学根据测量数据绘成如图乙所示图象．由图象可知定值电阻R＝_____Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为了_____；
（4）断开开关S2，闭合开关S1和S3，通过多次调节滑动变阻器，测量灯L的电压和电流，根据测量数据绘成如图丙所示的图象．若灯L的额定电压为2.0V，则它的额定功率为_____W．
（5）由图丙可看出灯丝的U﹣I图象不是一条直线，原因是_____．
22．小刚观察了市场上的“测重仪“后，画出了如图所示的原理图：A为托盘，P为金属滑片且固定在托盘下的轻质弹簧上，并能随轻质弹簧一起上下滑动，当托盘中不放物体时，P位于R的最上端已知R0＝10Ω．R的最大阻值为20Ω，电源电压恒为6V，请你综合应用所学知识解答下列问题：
（1）图中的质量表与电阻R、R0_____（选填“串联”或“并联”）接入电路，所以质量表是用_____选填“电流表”或“伏特表”）改装的：
（2）当开关S闭合，不称量物体时，此时电路中的电流是多少A？__________
（3）当开关S闭合，不称量物体时，通电5min电阻R消耗的电能是多少J？_________
五、计算题（本大题共2小题，共13分）
23．如图所示，小型牵引车通过滑轮组可以将重物匀速吊起，若每次重物均以0.4m/s的速度匀速上升，且滑轮的摩擦和绳重均可忽略不计。当吊起质量为270kg的重物A时，牵引车对绳的拉力为F，滑轮组的机械效率为90%，取g＝10N/kg。求：
拉力F的大小。动滑轮所受的重力。拉力F的功率P。
24．如图是家庭常用的电热水壶，其铭牌数据如表所示.若加热电阻的阻值不随温度变化而改变，且此时的大气压为1标准大气压.则：
（1）电热水壶正常工作时，其加热电阻的阻值是多大？
（2）将一满壶20℃的水烧开，水需要吸收多少热量？[c水=4.2×103J/（kg•℃）]
（3）不考虑热量损失，电水壶正常工作时，烧开这壶水需要多长时间？
六、综合能力题（本大题共3小题，共18分）
25．阅读《新型材料》，回答问题．
《新型材料》
如图所示是科技馆内展示的新型材料：纳米材料、复合材料和双向记忆合金．
纳米材料是指由颗粒尺寸在 1﹣﹣100nm 之间的超微颗粒组成的材料．纳米是一个极小的长度单位，当材料颗粒小至纳米级别时，会赋予该材料很多特有的性质，是普通材料无法比拟的．
复合材料是两种或两种以上不同性质的材料，通过物理或化学的方法，在宏观（微观）上组成具有新性能的材料．从古至今沿用的稻草增强粘土和已使用上百年的钢筋混凝土均由两种材料复合而成，也是复合材料．由于复合材料的重量轻、强度高、加工成型快、耐腐蚀性能好等特点，不仅广泛应用于汽车、健身器材、建筑、家居等方面．随着现代科技的发展，复合材料在航空工业上也起到十分重要的作用．
用酒精灯给双金属片加热，双金属片发生弯曲，原来这个受热弯曲的金属片是由两种不同的金属贴合而成的，各种金属都有热胀冷缩的特性，而不同的金属随着温度变化热胀冷缩的程度不同，金属片于是就会发生弯曲．例如铁片和铜片组成的双金属片，铜片的膨胀系数比铁片大，温度高时，膨胀得比铁片多，就会弯曲．双金属片的这种性质在生活中有很多应用．纳米材料是指由颗粒尺寸在________之间的超微颗粒组成的材料；复合材料广泛应用于汽车、健身器材、建筑、家居等方面，主要因为复合材料________的特点；给双金属片加热双金属片发生弯曲，这主要是利用了________的特性．
26．小泽发现：漆黑夜间上洗手间，很难摸到墻上开关，于是动手自制夜间照明电路．
器材：6V新蓄电池，规格为“”的新灯泡L、定值电阻R0、开关S、导线若干．请在图甲中以笔画线代替导线完成电路连接．要求：夜间闭合开关S，电压表显示电源电压，灯泡正常发光；白天断开开关S，电压表指针指零，灯泡熄灭．
数月后，小泽发现：闭合开关S，灯泡发光，亮度有所下降．小泽猜想1：可能是长期使用，蓄电池用旧了导致电源的输出电压有所降低．闭合开关，如图乙所示，电压表显示旧蓄电池的输出电压为________伏．
小泽猜想2：可能是长期使用，灯泡自身发生了变化．因为他发现灯泡玻璃壳内壁发黑．灯泡玻璃壳内壁发黑是由于钨丝发生________（填所选项的字母）．
A．先升华后凝华B．先汽化后液化 C．先熔化后凝固 D．先升华后凝固小泽用该旧蓄电池探究、绘制旧灯泡的I—U图像．请在图内中以笔画线代替导线完成电路，要求：闭合开关前，滑动变阻器的滑片P应置于A端．
请根据图丁将实验⑥的电流表的示数填入表格，并根据实验表格在图戊中画出旧灯泡的I—U的图像．
（______）
27．一只小鸟在平静的湖面上飞过，当小鸟距水面4m时，该“倒影”距小鸟______m，小鸟在湖面的“倒影”是_______（填“实”或“虚”）像，如图所示，潜水员眼睛在水下C点处，小鸟在空中的B点，请你作出潜水员观察到小鸟的光路图。
（________）
参考答案
一、单项选择题（本大题7小题，每题3分，共21分）
1、C
【解析】
A.由A图可见蜡烛距离小孔较近，在光屏上成的像比实际烛焰小；将蜡烛和光屏位置对调后，烛焰距离小孔比越来远了，所以成的像也就变小了．故A正确；B. 图（b）所示小猫和小聪能彼此观察到对方，说明光在反射时光路是可逆的，故B正确；C. 图（c）所示太阳光经过三棱镜到达绿纸做的光屏上，眼睛只能在光屏上看到绿光，因为绿纸只反射绿光，故C错误；D. 平面镜成像实验中，用茶色玻璃板的目的是为了确定像的位置，故D正确．故选C.
2、C
【解析】
分析：由图可知使用滑轮组承担物重的绳子股数n，拉力端移动的距离，利用求拉力做的总功，再利用求功率；已知物体的重力和上升高度，利用求有用功，滑轮组的机械效率等于有用功与总功之比。
解答：由图可知，弹簧测力计的拉力是2.4N ，故A正确；物体2s内匀速上升0.1m，物体上升的速度为，故B正确；n=3，拉力端端移动距离，拉力做的总功为：；拉力的功率为：，故C错误；拉力做的有用功为：；滑轮组机械效率为：。故D正确；
故答案为C
【点睛】本题考查了使用滑轮组时有用功、总功、功率、机械效率的计算，根据题图确定n的大小（直接从动滑轮上引出的绳子股数）是本题的突破口，灵活选用公式计算是关键。
3、B
【解析】
A、总开关的作用是便于在检修电路和更换电路元件时切断电路，总开关应安装在熔断器的前面，控制用电器的开关要接在火线和控制用电器之间，故A错误；
B、家用电器的金属外壳必须接地，防止金属外壳漏电时发生触电事故，故B正确；
C、使用测电笔辨别火线时，一定要用手接触笔尾金属体（接触笔尾金属体是不会触电的），否则容易造成误判，认为带电体不带电是十分危险的，故C错误；
D、空气开关“跳闸”，可能是发生了短路，也可能是用电器总功率过大，找到原因后再闭合开关，故D错误．
故选B．
4、C
【解析】
A. 由位置1到位置2，人和秋千的质量不变，速度变大，动能变大；同时高度减小，重力势能减小，故是将重力势能转化为动能的过程，故A错误；
B. 由位置2到位置3，该过程中人和秋千的质量不变，高度增加，故重力势能增大，故B错误；
C. 据图可知，人和秋千在1位置和3位置的速度都是0，所以动能相同，故C正确；
D. 由位置1到位置3的过程中，由于存在阻力和摩擦，所以一部分机械能转化成内能，故机械能减小，故D错误．
5、C
【解析】
A、物体温度升高，可能是吸收了热量，也可能是外界物体对它做了功，故A错误；
B、标准大气压下水的沸点是100℃，若气压不是标准大气压，则正在沸腾的水的温度不是100℃，故B错误；
C、冬天搓手时，克服摩擦做功，使手的温度升高，是通过做功使手的内能增大，故C正确；
D、内燃机的做功冲程，是将内能转化为机械能，压缩冲程是机械能转化为内能，故D错误。
6、A
【解析】
小明坐在座位上，妈妈的意思是让她相对于座位没有位置的变化，即相对静止．小明相对于路旁的树木、迎面的行人、从身旁超越的汽车都有位置的变化，即都是运动的，B. C. D都不符合题意，A符合．
7、B
【解析】
在四冲程内燃机的四个冲程中，压缩冲程中活塞压缩气体对其做功，将机械能转化为内能．故选B．
二、填空题（本大题7小题，共21分）
8、并
【解析】
教室内的灯和校园内路灯在工作时互不影响，所以这些灯的连接方式为并联．
9、甲 乙 10
【解析】
根据P＝可知：电压相同时，电功率大的电阻小，由题知，甲灯泡的额定功率比乙灯泡的额定功率大，所以甲灯泡的电阻较小，根据影响电阻大小的因素可知：在电阻丝材料、长度、温度相同时，电阻小的横截面积大，即甲灯灯丝较粗，乙灯灯丝较细；当两灯串联时，通过两灯的电流相等，由P＝I2R可知，电流相等时，电阻大的灯泡实际功率大，灯泡就亮，则乙灯的灯丝电阻大，此时乙灯较亮；因为W＝Pt，所以消耗1kW•h电能时甲灯正常工作的时间：t＝＝＝10h。
10、弹性限度内，弹簧的伸长与拉力成正比；乙；甲
【解析】
（1）从图象B可以看出，钩码的重力每增加2N，弹簧伸长1cm，而当拉力超过8N后，弹簧的伸长与拉力不再成正比，说明此时超过了弹簧的弹性限度，因此可以得出：在弹性限度内，弹簧的伸长与拉力成正比；
（2）读图象可知，在拉力相同时，弹簧甲的伸长更明显，因此它适合制作精确度较高的测力计，弹簧乙的伸长更不明显，而且能承受较大的拉力，因此它适合制作量程较大的测力计．
自制弹簧测力计一定要找准拉力与弹簧伸长量的关系，这样才能准确标出刻度，同时测定出弹簧测力计的量程也很重要，这样才能保证在使用时不会损坏弹簧测力计．
11、实像 大于
【解析】
手机拍照利用的是物距在二倍焦距以外，根据凸透镜成像的特点，呈现的是成倒立、缩小的实像，由于鸭妈妈比小鸭的重力大，但都漂浮在液面上，受到的浮力都等于各自自身的重力，所以鸭妈妈受到的浮力大于小鸭子受到的浮力。
12、200 150
【解析】
根据题中“为保证杠杆在水平方向平衡，在中点B处施加一个最小的力为”可知，本题考查杠杆平衡条件的应用。根据杠杆平衡条件，动力臂最大时，拉力最小，据此分析解答；根据右图，为一个定滑轮和一个动滑轮组成的滑轮组，承担重物和动滑轮重的绳子的股数n=2，根据拉力列式求解。
【详解】
为使拉力最小，动力臂要最长，拉力F的方向应该垂直杠杆向上，即竖直向上。即F竖直向上，动力臂OB最长，杠杆在水平位置平衡。
根据杠杆平衡条件：F×OB=G×OA，
所以；
由图可知，滑轮组承担动滑轮和物重的绳子的股数n=2，所以拉力的大小
；
13、2 4.1
【解析】
分析：（1）处于平衡状态的物体受平衡力作用，即大小相等，方向相反，作用在一条直线上，作用在一个物体上．
（2）从图乙中读出铁块运动的速度，利用速度公式求出通过的路程，再利用W=Fs计算4s内拉力F做功．
解答：（1）由乙图可见，铁块在竖直方向上运动时，速度保持不变，因此铁块做匀速直线运动，铁块受到平衡力的作用．在竖直方向上受到竖直向下的重力G、竖直向下的摩擦力f和竖直向上的拉力F，根据平衡力的特点，故铁块受到摩擦力大小．
（2）根据可得，铁块在4s内升高的距离，因此拉力F做的功．
故答案为2；4.1．
【点睛】此题主要考查学生对二力平衡条件的掌握和应用．首先，我们可以判断物体是否受力平衡；其次，根据所求力的方向、以及平衡力的大小和方向准确求出力的大小和方向．
14、同 是
【解析】
同名磁极相互排斥，异名磁极相互吸引．
因为球体与底座是相互分离的，所以球体与底座之间一定是相互排斥的，即该悬浮地球仪是利用的同名磁极相互排斥的原理制成的；
因为球体静止在空中时受两个力的作用，一个是竖直向下的重力，一个是竖直向上的底座对它的斥力．在这两个力的作用下地球仪保持静止，所以这两个力是一对平衡力．
牢记二力平衡的条件是：二力大小相等、方向相反、作用在一条直线上、作用在同一个物体上．且要注意与相互作用力区分清楚．
三、作图题（共7分）
15、略
【解析】
因为反射光线与镜面的夹角是60°，所以反射角为90°-60°=30°；根据光的反射定律，反射角等于入射角，所以入射角也为30°，如下图所示：
16、
【解析】
足球在光滑的水平地面上匀速向右滚动，则在水平方向上不受摩擦力的作用，在竖直方向上，足球受到了竖直向上的支持力F，竖直向下的重力G，大小相等、方向相反、作用在同一直线上，过足球重心作出这两个力，注意两条线段长度要相等；如下图所示：
17、
【解析】
重物对杠杆的力为阻力，阻力臂是由支点到阻力的作用线的距离，据此画图．
【详解】
如图，阻力为由于物体的重而产生的拉力，所以从B点竖直向下画出F1；
力臂为支点到力的作用线的距离，所以从O点向F1作垂线，垂线段即为力臂L1，如图：
重点是杠杆上的力和力臂的画法，注意阻力F1，千万不要画成物体的重力，阻力和重力是两码事，阻力是物体对杠杆的拉力，所以方向和大小与物体重力相同，但作用点不同．
四、实验题（本大题共5小题，共20分）
18、 左 0.48 右 换用两节新的干电池或使用三节干电池或换用阻值较小的滑动变阻器等，合理即可） 不需要
【解析】
（1）伏安法测灯泡功率的实验中，电压表并联在灯泡两端，灯的额定电压为2.5V，故使用0-3V量程，实物电路如下：
（2）为保护电路，连接电路时开关应断开，滑动变阻器的滑片处于最大阻值处的左端；
（3）由图乙知道，电流表选用小量程，分度值为0.02A，其值为0.24A，故小灯泡的功率是：
P=UI=2V×0.24A=0.48W；灯在额定电压下的功率为额定功率，此时电压表的读数为2V，小于灯的额定电压，所以，要使灯泡正常发光，应将增大灯的电压，由串联分压原理知道，应减小变阻器连入电路中的电阻大小，即滑片向右移动，直至电压表示数为2.5V，小灯泡正常发光，小灯泡达到额定功率；
（4）当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大，说明电源电压较小；为了用该灯泡继续完成实验，做法是：换用两节新的干电池或增加1节电池或换用阻值较小的滑动变阻器等；
（5）小灯泡在不同电压下的功率不同，在额定电压下的功率为额定功率；所以，比较灯泡在不同电压下的功率关系，不需要重新测量前两次实验数据．
19、焦距 投影仪 上 虚 右 远视
【解析】
（1）光屏上出现一个最小最亮的光斑即为凸透镜的焦点处，知道了凸透镜和焦点的位置即可测出焦距；
（2）由图像可知，此时物距小于像距，成倒立放大的实像，与生活中投影仪原理相同；
（3）燃烧的蜡烛逐渐变短，穿过透镜的光线会向上移动，落在光屏的上方；
（4）由图像可知此时物距小于一倍焦距，成正立放大的虚像，同时像与物位于透镜的同侧即图乙中凸透镜的左侧，因此应从透镜右侧向透镜中观察；
（5）由题意知，该眼镜对光线具有会聚作用，使得像向靠近透镜的方向移动，因此为凸透镜，是远视眼的眼镜．
20、2 小红 变大
【解析】
（1）由图甲知道，测力计的分度值为0.2N，所以其示数为2.0N；
（2）为了测量滑轮组提升物体时的机械效率，所以要测量滑轮组的机械效率，需使物体上升进行读数，即在缓慢匀速提升时读数，故小红同学正确；
（3）若增加物体的重量，则额外功不变，而有用功增大，即有用功在总功中所占的比例增大，机械效率变大．
21、C 10 减小误差 0.8 灯丝电阻会随温度而发生变化
【解析】
（1）逐一分析每个选项，找出正确答案；
（2）根据图线，由欧姆定律求电阻大小；
（3）多次测量取平均值可减小误差；
（4）根据测量数据绘成如图丙所示的图象，找出灯L的额定电压为2.0V通过的电流大小，根据P＝UI求它的额定功率；
（5）灯丝电阻会随温度而发生变化．
【详解】
（1）A．若滑动变阻器断路，则整个电路断路，两表都没有示数，不符合题意；
B．若R断路，则电流表没有示数，电压表与变阻器串联，测电源电压有示数，不符合题意；C．若R短路，则电压表没有示数，电流表有示数，符合题意；
故选C；
（2）根据测量数据绘成如图乙所示的直线，由欧姆定律，由图象可知定值电阻：
R＝＝10Ω；
（3）乙同学根据测量数据分别计算出多个R的阻值并取平均值，其目的是为减小误差；（4）根据测量数据绘成如图丙所示的图象，当灯L的额定电压为2.0V，通过的电流为0.4A．则它的额定功率为 P＝U′I′＝2V×0.2A＝0.8W；
（5）因灯丝电阻会随温度而发生变化，不是一个定值，故灯丝的U﹣I图象不是一条直线．
22、串联 电流表 0.2A 240J
【解析】
由图知，R与R0串联，质量表与电阻串联，所以质量表由电流表改装；不称量物体时，R与R0串联，由电源电压和总电阻求出电流，再根据W＝求出电阻R消耗的电能．
【详解】
（1）由图知，R与R0串联，质量表与电阻串联：故为电流表；
（2）当开关S闭含，不称量物体时，R与R0串联，10Ω+20Ω=30Ω
此时电路中的电流为I===0.2A；
（3）R消耗的电能为：W==(0.2A)2Ω5240J
五、计算题（本大题共2小题，共13分）
23、（1）1000N；（2）300N；（3）1200W。
【解析】
（1）重物的重力：GA＝mg＝270kg×10N/kg＝2700N，由图可知，n＝3，由可得，拉力的大小：；
（2）滑轮的摩擦和绳重均可忽略不计，由可得，动滑轮所受的重力：G动＝nF﹣GA＝3×1000N﹣2700N＝300N；
（3）绳端移动的速度：v绳＝nv物＝3×0.4m/s＝1.2m/s，拉力F的功率：P＝Fv绳＝1000N×1.2m/s＝1200W。
24、（1）24.2Ω（2）5.04×105J （3）4.2min
【解析】
⑴由 得加热电阻的阻值：；
⑵根据 得， ，一标准大气压下沸点为100℃ ，水需要吸收的热量：；
⑶由题干可确定： ， P实=P额，根据 得，所需时间：.
六、综合能力题（本大题共3小题，共18分）
25、1--100nm 重量轻、强度高、加工成型快、耐腐蚀性能好 热胀冷缩的特性
【解析】
（1）纳米材料是指由颗粒尺寸在 1--100nm 之间的超微颗粒组成的材料．
（2）由于复合材料的重量轻、强度高、加工成型快、耐腐蚀性能好等特点，不仅广泛应用于汽车、健身器材、建筑、家居等方面．随着现代科技的发展，复合材料在航空工业上也起到十分重要的作用．
（3）铁片和铜片组成的双金属片，铜片的膨胀系数比铁片大，温度高时，膨胀得比铁片多，就会弯曲．双金属片的这种热胀冷缩的性质在生活中有很多应用．
故答案为（1）1--100nm； （2）重量轻、强度高、加工成型快、耐腐蚀性能好；（3）热胀冷缩的特性．
26、详见解析 4.5 A 详见解析 0.4 详见解析
【解析】
根据题中“于是动手自制夜间照明电路”可知，本题考查电路的连接、电表读数、物态变化、以及I-U图象．根据电压表的使用规则和滑动变阻器的连接方式连接电路，根据量程和分度值读出电压表和电流表的示数，根据描点法画出图象．完成解答．
【详解】
（一）（1）闭合开关S，灯泡正常发光，电压表显示电源电压，说明电压表可并联在电源两端或并联在灯泡和定值电阻的两端；断开开关S，灯泡熄灭，电压表指针指零，说明电压表并联在灯泡和定值电阻的两端，电源电压为6V，所以电压表选用0~15V量程，实物连接如下：
（二）（2）由图乙可知，电压表使用0~15V量程，分度值为0.5V，示数为4.5V；
灯泡的钨丝在温度较高时会直接变成气体，发生了升华现象；当钨蒸气遇到冷的玻璃泡内壁时，又会直接变成固体附着在灯泡上，发生了凝华现象．即先升华后凝华，故选A．
（三）（3）滑动变阻器的接线柱应一上一下串联电路中，闭合开关前，滑动变阻器的滑片P应置于A端，即最大值端，所以应将B接线柱接入电路中，电路图如下：
（4）由图丁可知，电流表选用0~0.6A量程，分度值为0.02A，示数为0.4A；
根据实验数据，描点连线画出旧灯泡的I-U图象，如图所示：
27、8 虚
【解析】
倒影属于平面镜成像，其原理是光的反射，根据平面镜成像特点可知小鸟在湖面的“倒影”是虚像；
小鸟距水面4米,由平面镜成像特点像距与物距相等可知,该“倒影”距离湖面(像距)也为4m，则该“倒影”到小鸟的距离为4m+4m=8m；
首先确定入射点O，点O在CB连线与界面交点的左侧，连接CO与BO即为入射光线与折射光线．逆着折射光线看过去，看到小鸟的像在A处，如图所示：
额定电压
220V
额定加热功率
2000W
容 量
1.5L
频 率
50Hz
实验序号
①
②
③
④
⑤
⑥
U/V
0
0.5
1
1.5
2
2.5
I/A
0
0.18
0.28
0.34
0.38
__
