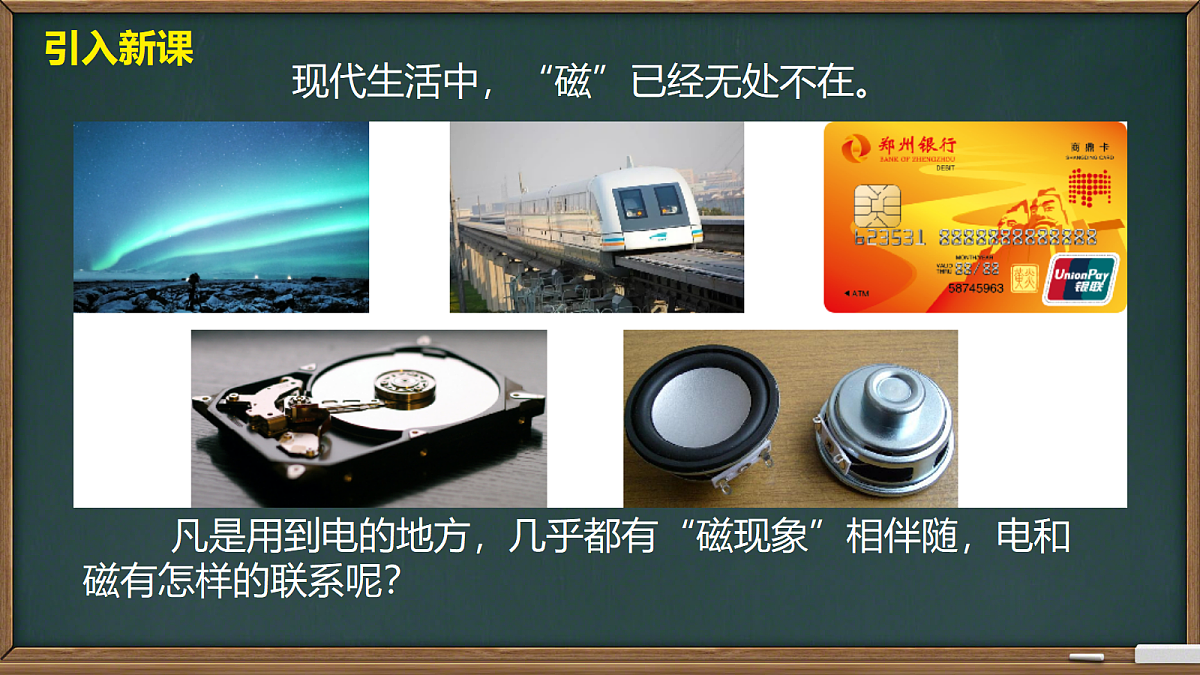

现代生活中，“磁”已经无处不在。
凡是用到电的地方，几乎都有“磁现象”相伴随，电和磁有怎样的联系呢？

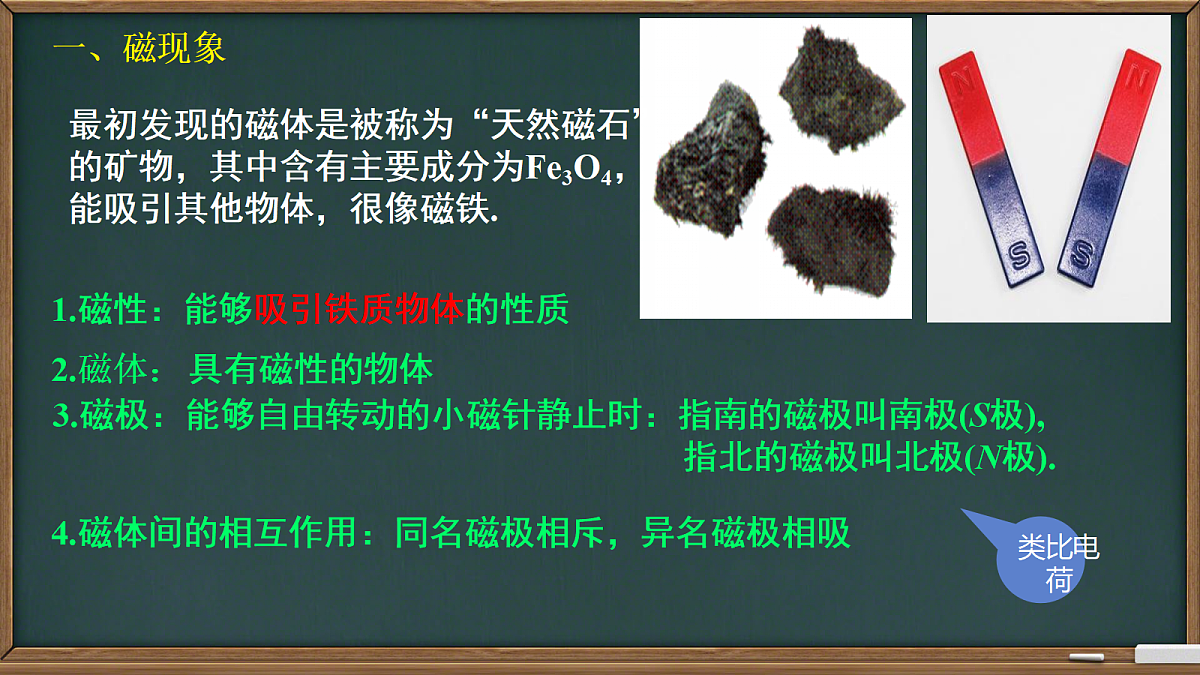

最初发现的磁体是被称为“天然磁石”的矿物，其中含有主要成分为Fe3O4，能吸引其他物体，很像磁铁.
1.磁性：能够吸引铁质物体的性质
3.磁极：能够自由转动的小磁针静止时：指南的磁极叫南极(S极), 指北的磁极叫北极(N极).
4.磁体间的相互作用：同名磁极相斥，异名磁极相吸

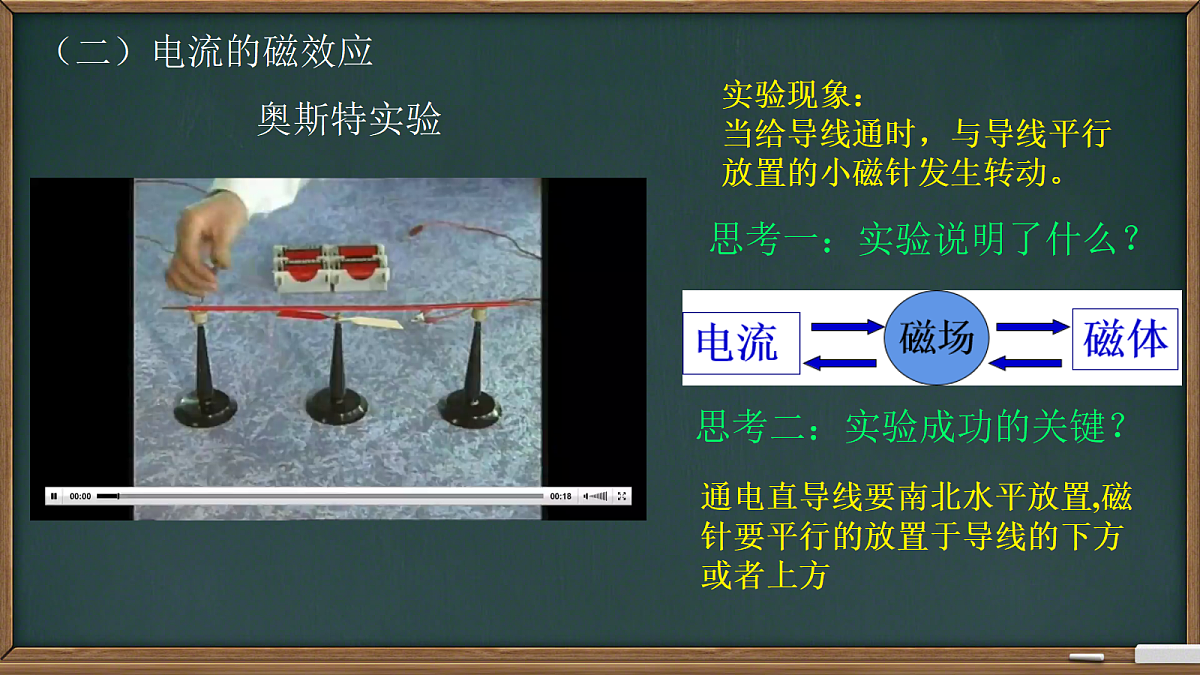

实验现象：当给导线通时，与导线平行放置的小磁针发生转动。
思考一：实验说明了什么？
思考二：实验成功的关键？
通电直导线要南北水平放置,磁针要平行的放置于导线的下方或者上方

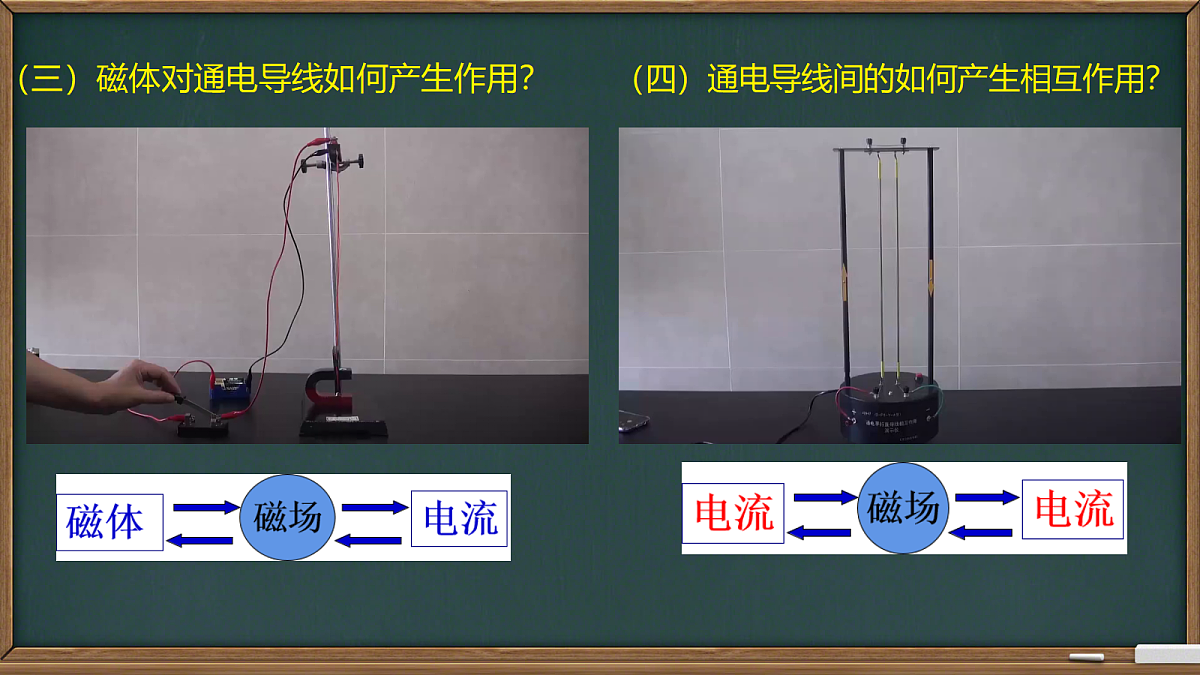

（三）磁体对通电导线如何产生作用？
（四）通电导线间的如何产生相互作用？

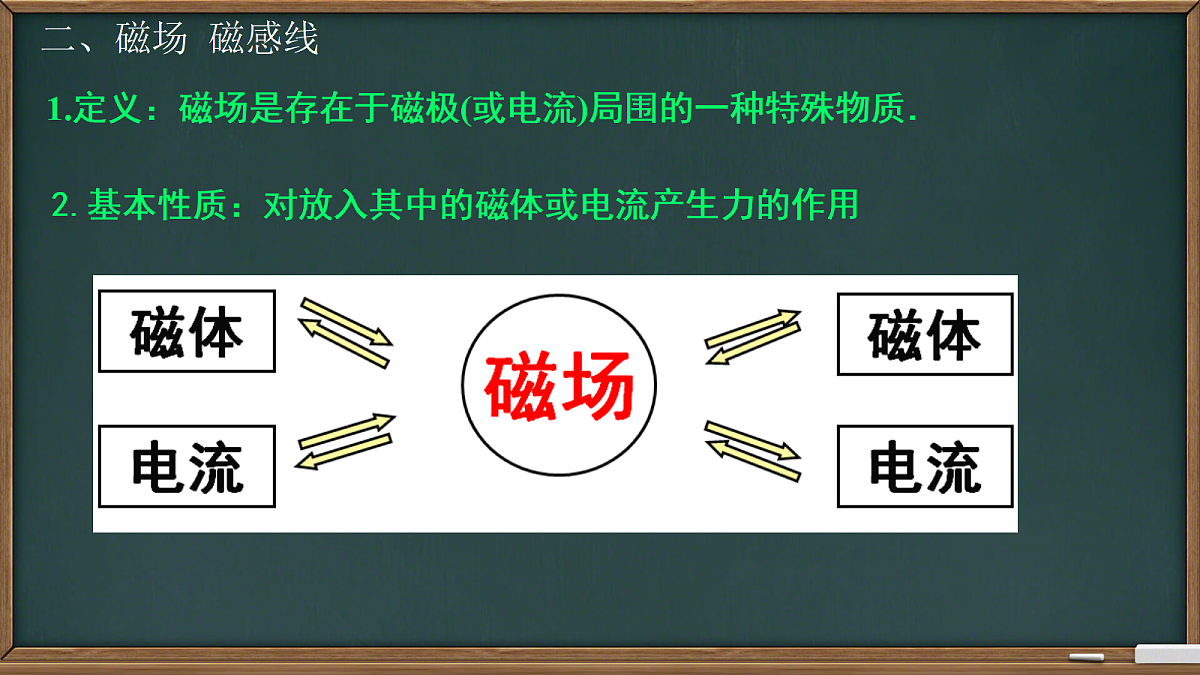

1.定义：磁场是存在于磁极(或电流)局围的一种特殊物质．
2.基本性质：对放入其中的磁体或电流产生力的作用

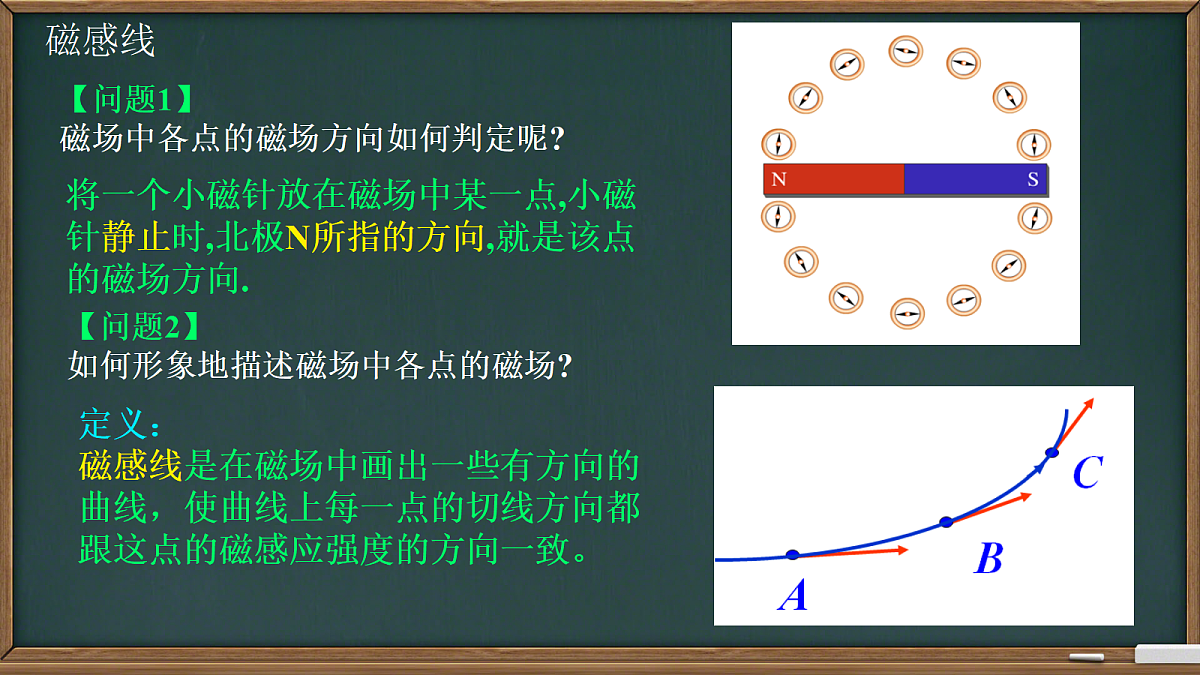

【问题1】磁场中各点的磁场方向如何判定呢?
将一个小磁针放在磁场中某一点,小磁针静止时,北极N所指的方向,就是该点的磁场方向.
【问题2】如何形象地描述磁场中各点的磁场?
磁感线特点：(1)磁感线是假想的，不是真实的(2)磁感线是闭合曲线。在磁体的外部磁感线由N极指向S极。在磁体的内部磁感线则由S极指向N极 (3)磁感线不能相交或相切(4)磁感线的疏密表示磁场的强弱(5)磁感线上每一点的切线方向即为该点的磁场的方向
【问题3】除了磁铁,直线电流、环形电流、通电螺线管的周围空间也能产生磁场，直线电流，环形电流，通电螺线管的磁场磁感线分布有什么特点？它们遵循什么定则呢？
怎么用平面图来描述呢？
安培定则(1):右手握住导线,让伸直的拇指所指的方向与电流方向一致,弯曲的四指所指的方向就是磁感线环绕的方向.(右手螺旋定则)
结论： 直线电流的磁感线是一圈圈的同心圆，这些同心圆都在跟导线垂直的平面上。
安培定则(2):让右手弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是环形导线轴线上磁感线的方向.
安培定则(3):让右手握住螺线管，弯曲的四指与环形电流的方向一致,伸直的拇指所指的方向就是通电螺线管轴线上磁感线的方向.
1、地球是一个巨大的磁体
2、地球周围空间存在的磁场叫地磁场
地磁的北极在地理的南极附近地磁的南极在地理的北极附近但两者并不完全重合它们之间的夹角称为磁偏角
