2026年云南中考物理基础复习-题型三 作图题 课件

这是一份2026年云南中考物理基础复习-题型三 作图题 课件，共22页。PPT课件主要包含了类型1光学作图，招式应用，解题思路，随堂巩固练，第1题图，答案如图所示，第2题图，第3题图，类型2力学作图，第一步画草图等内容，欢迎下载使用。
“三步法”规范作图 解答作图题时，注意要画线规范，否则可能不得分。按照下列三步答题，提高得分率。#1.2
①作光路图：注意虚线和实线、箭头指向、直角标记等；②作力的示意图：注意力的作用点、方向画准确，要在箭头附近标出力的符号；③连接实物电路图：注意连线要连到接线柱上、线不要交叉等。#1.2.2
【典例】 如图所示，一条光线从空气斜射入水中，请画出其折射光线的大致位置。
1.如图是牙医借助平面镜观察患者牙齿的情景，请画出照到镜面上的光线发生反射后的光路图。

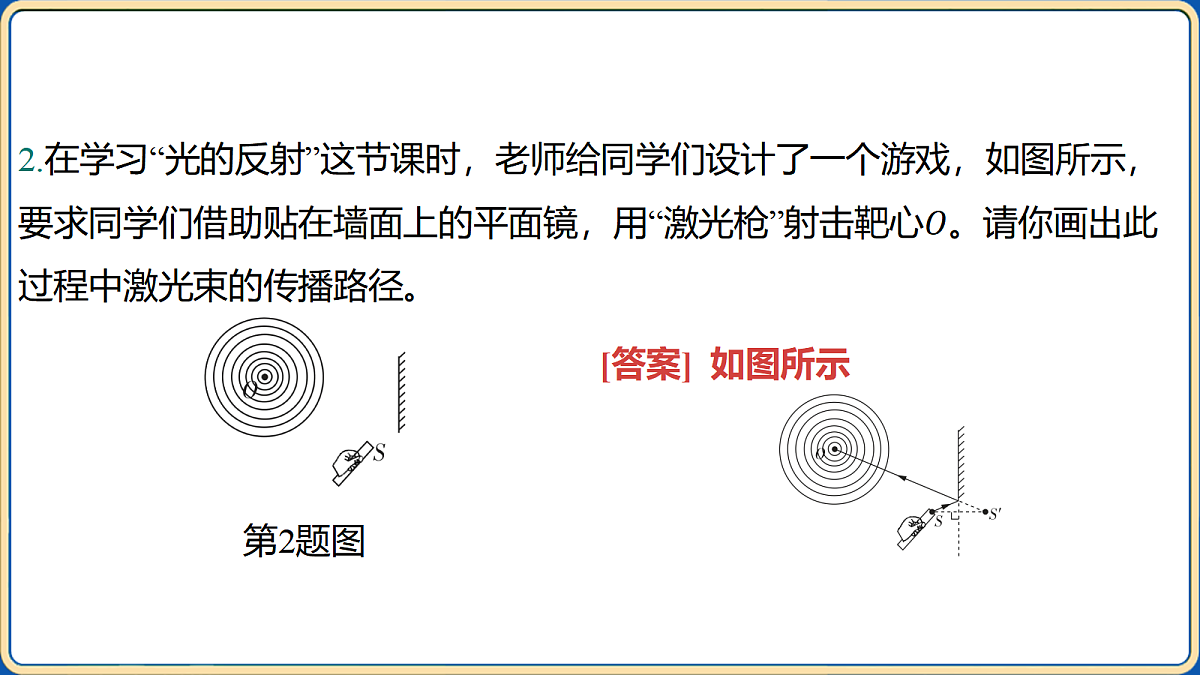

3.请在图乙中画出图甲中的太阳光透过放大镜的光路图（要求：画一条非主光轴上的光线）。
10.[2025河南中考] 如图是家庭电路的一部分,三孔插座可单独工作,开关控制灯泡。请用笔画线表示导线,将对应的电路连接完整,并符合安全用电原则。
2.[2025潍坊三模] 如图甲是位于青海的全球单机容量最大的熔盐塔式光热电站，每面镜子都能把太阳光反射到塔顶的吸热器上，请在图乙中画出一束太阳光反射时平面镜的位置。
3.[2025清远一模] 如图所示，一束光射向一块玻璃砖，请画出这束光穿过玻璃砖的光路图。
4.[2025深圳模拟] 请你在图中方框内填入能矫正视力的透镜。

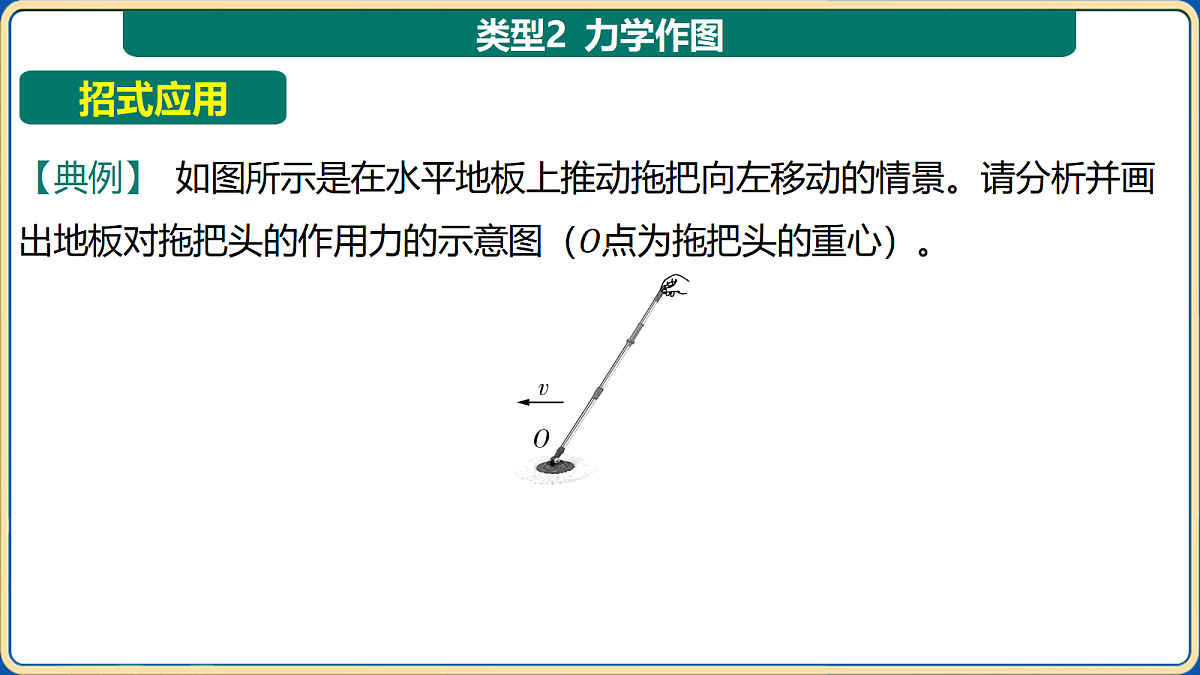

8.金鱼在水中吐出的气泡会逐渐上升，上升过程中气泡的运动速度和体积都会不断变大。请在图中作出最上面的气泡受到的浮力和重力的示意图。
14.[2025商洛模拟] 智能锁正在逐步走进千家万户，如图甲所示为某款智能锁，它支持密码与指纹两种认证方式开门，密码正确和指纹正确都相当于开关闭合，开门由电动机完成。请你在图乙的虚线框中设计出符合上述要求的智能锁电路。
15.[2025商丘模拟] 为了节约能源，宾馆的客房都配有房卡。只有把房卡插入插槽中，打开开关，房间内的电灯才能有电。请连接房间内的简化电路。
