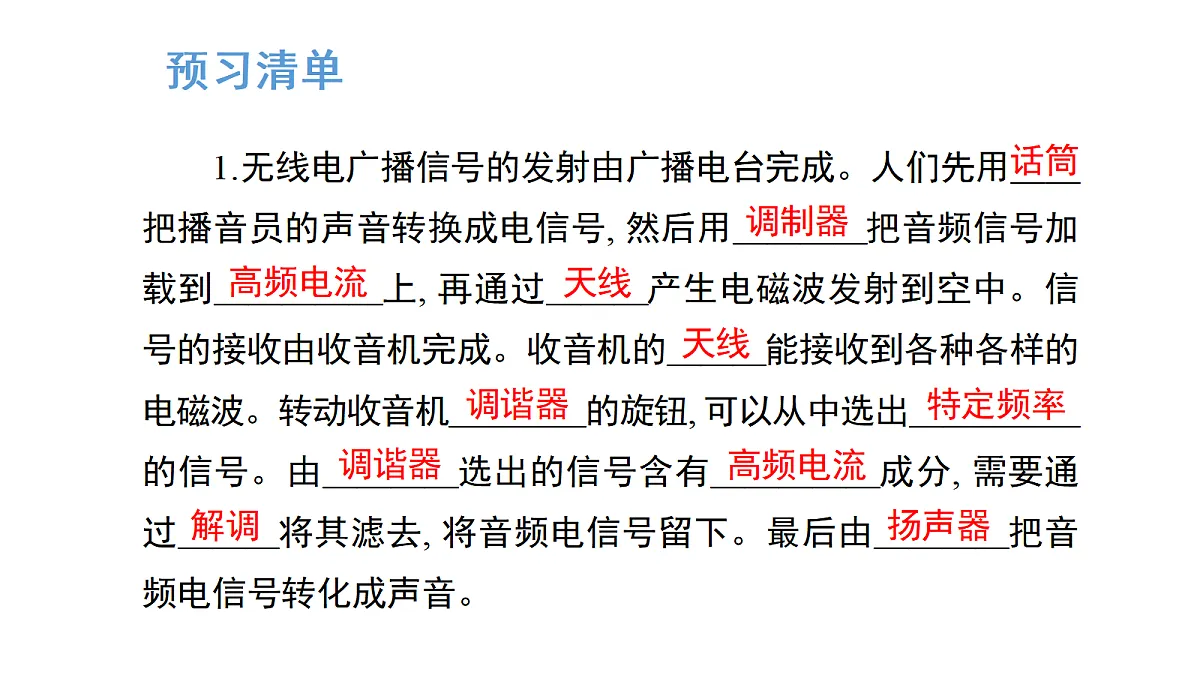

1.无线电广播信号的发射由广播电台完成。人们先用＿＿把播音员的声音转换成电信号, 然后用＿＿＿＿把音频信号加载到＿＿＿＿＿上, 再通过＿＿＿产生电磁波发射到空中。信号的接收由收音机完成。收音机的＿＿＿能接收到各种各样的电磁波。转动收音机＿＿＿＿的旋钮, 可以从中选出＿＿＿＿＿的信号。由＿＿＿＿选出的信号含有＿＿＿＿＿成分, 需要通过＿＿＿将其滤去, 将音频电信号留下。最后由＿＿＿＿把音频电信号转化成声音。

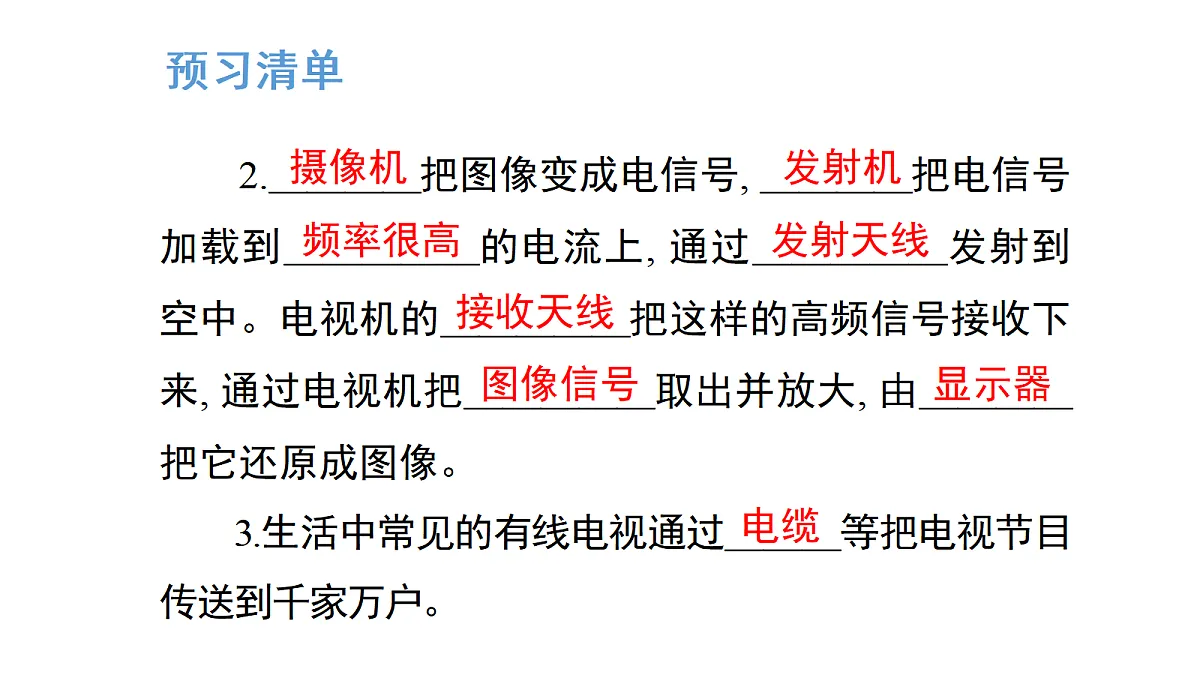

2.＿＿＿＿把图像变成电信号, ＿＿＿＿把电信号加载到＿＿＿＿＿的电流上, 通过＿＿＿＿＿发射到空中。电视机的＿＿＿＿＿把这样的高频信号接收下来, 通过电视机把＿＿＿＿＿取出并放大, 由＿＿＿＿把它还原成图像。3.生活中常见的有线电视通过＿＿＿等把电视节目传送到千家万户。

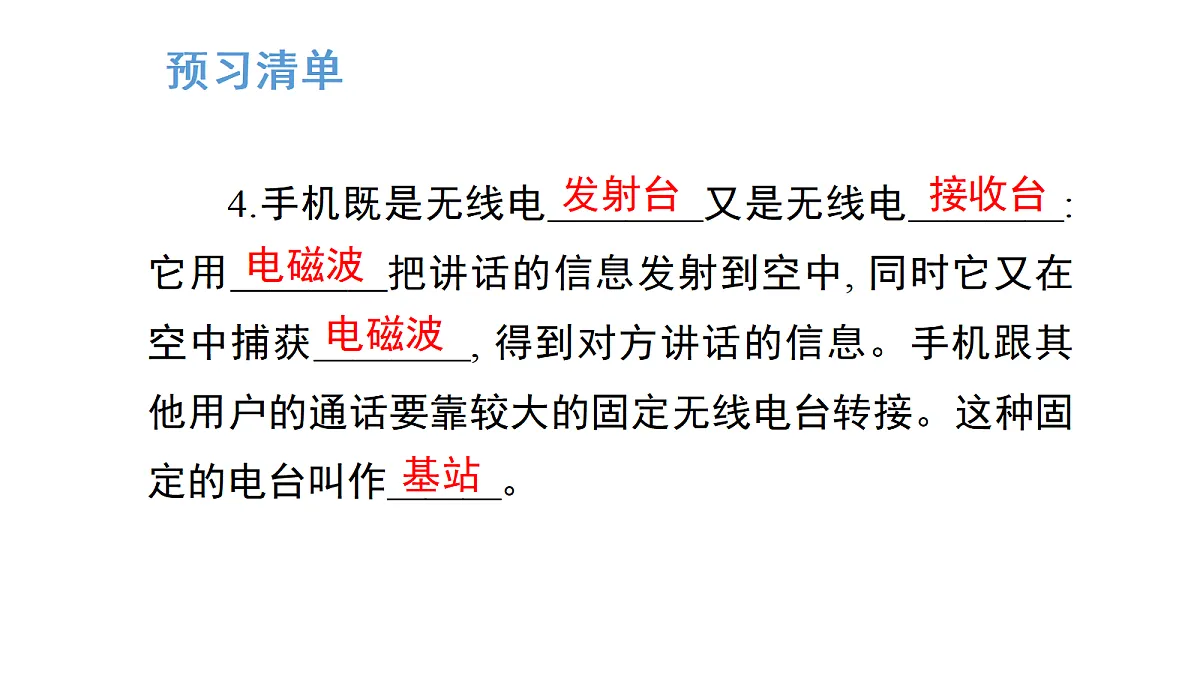

4.手机既是无线电＿＿＿＿又是无线电＿＿＿＿: 它用＿＿＿＿把讲话的信息发射到空中, 同时它又在空中捕获＿＿＿＿, 得到对方讲话的信息。手机跟其他用户的通话要靠较大的固定无线电台转接。这种固定的电台叫作＿＿＿。

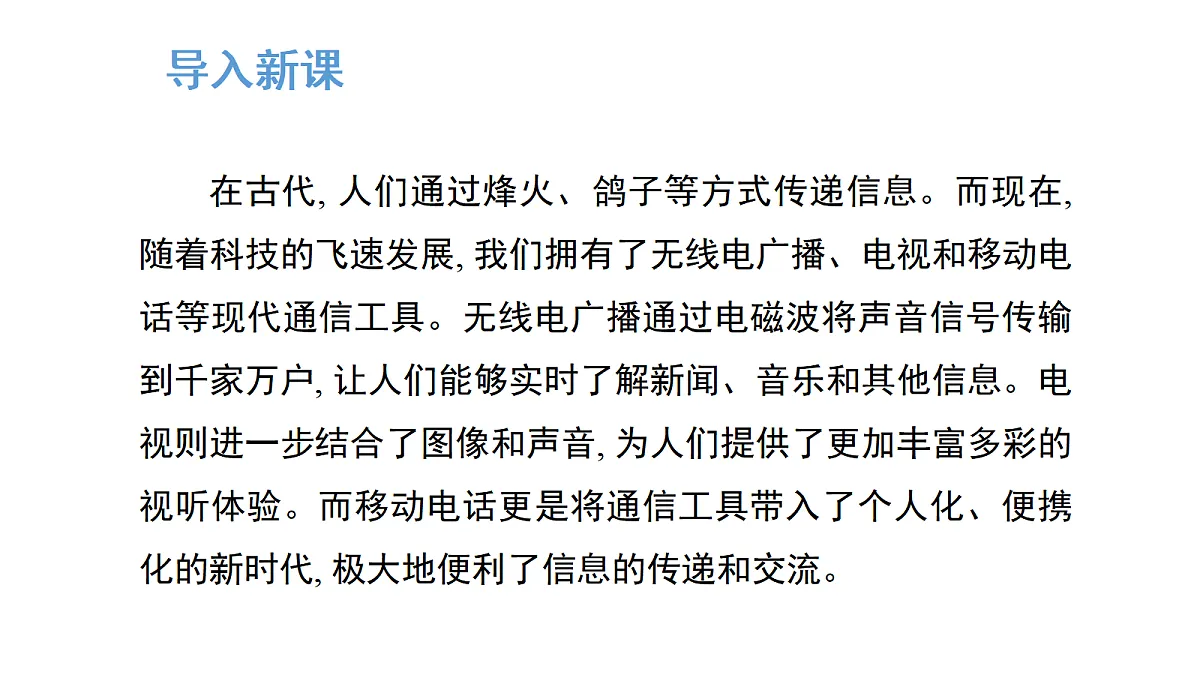

在古代, 人们通过烽火、鸽子等方式传递信息。而现在, 随着科技的飞速发展, 我们拥有了无线电广播、电视和移动电话等现代通信工具。无线电广播通过电磁波将声音信号传输到千家万户, 让人们能够实时了解新闻、音乐和其他信息。电视则进一步结合了图像和声音, 为人们提供了更加丰富多彩的视听体验。而移动电话更是将通信工具带入了个人化、便携化的新时代, 极大地便利了信息的传递和交流。

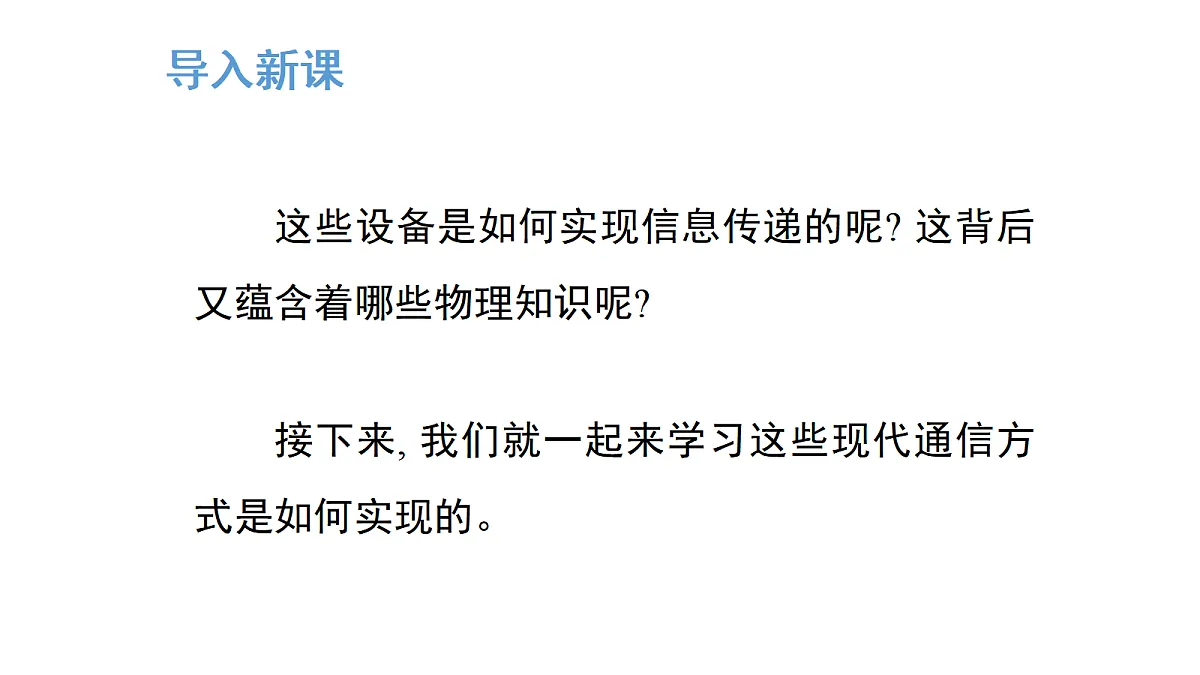

这些设备是如何实现信息传递的呢? 这背后又蕴含着哪些物理知识呢?
接下来, 我们就一起来学习这些现代通信方式是如何实现的。

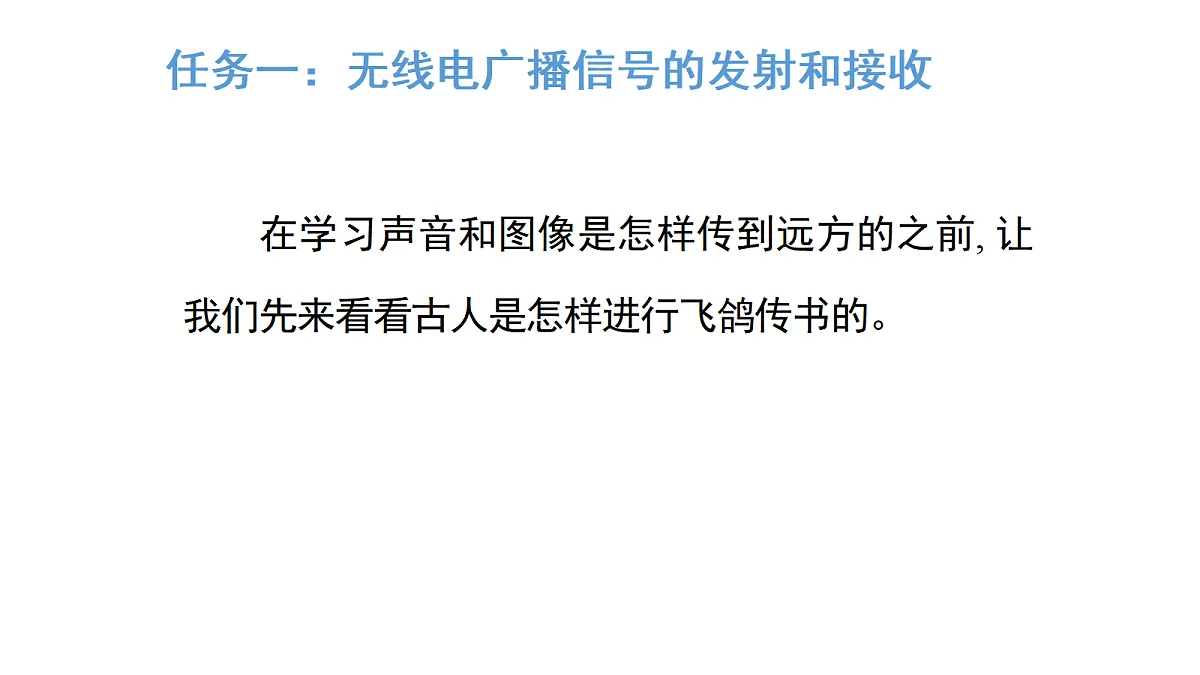

任务一：无线电广播信号的发射和接收
在学习声音和图像是怎样传到远方的之前, 让我们先来看看古人是怎样进行飞鸽传书的。
先将要传递的信件绑在鸽子脚上, 将鸽子放飞, 利用鸽子把信件传送到远方, 再由远方收信者将信件取下阅读。
鸽子实际上充当了传送工具, 我们称之为载体。无线电通信就是利用电磁波作为信息传递的载体的。
现在已经有我们想要传送的信号和充当载体的电磁波, 你们能根据飞鸽传书的例子, 说一说用电磁波发射信号和最后接收信号要经过哪些过程吗?
先将要传送的音频信号(由话筒把声音信号转换成电信号)加载到充当载体的电磁波上(如同把信绑在信鸽脚上)发射到空中, 当接收到电磁波信号后,再将音频信号还原为声音信号。
发射过程:(1)振荡器产生高频振荡电流, 产生电磁波(类似于可远飞的信鸽)。(2)用话筒把声音信号转换成变化的音频电信号(类似于要发出的信件)。(3)将要传送的信号和充当载体的电磁波叠加, 这一过程由调制器完成(类似于把信件绑在信鸽脚上)。(4)向空中发射调制好的无线电信号(类似于信鸽的放飞)。
接收过程:(1)选择所需要频率的信号, 这一过程就是通常所说的调台, 由调谐器完成。(2)将选出的信号和充当载体的电磁波分离, 将音频信号留下(相当于把信从信鸽身上取下), 这一过程称为解调(检波), 由解调器(检波器)完成。(3)由扬声器将已被分离出的被传送信号还原为声音信号。
任务二：电视信号的发射和接收
我们已经了解了无线电广播的工作过程, 电视信号的发射和接收与无线电广播有相似之处, 但也有不同。电视不仅能传递声音, 还能传递图像, 那它是怎么做到的呢?
广播、电视信号的发射和接收的异同点。
相同点: 发射时同样要将电信号通过调制器加载到充当载体的电磁波上, 接收时同样要通过调谐器选择信号, 再由检波器将选出的信号和充当载体的电磁波分离。
不同点: 广播信号仅传送声音信号, 而电视信号中包括声音信号和图像信号两部分。
任务三：移动通信信号的发射和接收
移动通信作为当今社会的一种重要沟通方式, 方便了人与人之间的交流, 拉近了人与人之间的距离, 你知道移动通信的工作原理吗?
手机是如何发射和接收信号的呢?
(1)移动通信的工作原理: 移动电话就像一个无线电台一样, 能够把用户的声音转换成高频电信号并发送到空中, 同时它也能捕捉空中的电磁波, 让用户接收到传来的信息。(2)设立基地站的原因: 移动电话发射功率较小, 天线结构比较简单, 灵敏度不高, 因此它跟其他用户的通话要靠较大的固定无线电台(基站)转接。
1.广播、电视和移动通信都依赖于电磁波的发射与接收来实现信息的传递,它们在原理上相似, 但在具体应用和设备功能上有所不同。
2.广播、电视信号的发射与接收:(1)无线电广播信号的发射由广播电台完成, 电视信号的发射由电视台完成。它们通过发射天线将包含音频、视频等信息的电磁波发送出去。(2)广播信号的接收由收音机完成, 电视信号的接收由电视机完成。这些设备通过接收天线捕获电磁波, 并将其转换为我们可以听到的声音或看到的图像。
3.移动通信的基本原理: 移动通信利用电磁波进行数据传输, 数据通过无线信号在空间中传播, 无需通过导线连接。移动电话(如手机)既是无线电发射台, 又是无线电接收台, 它利用空间中的电磁波来传递信息。
1.广播电台或电视台的发射天线的作用是 ( )A.发射音频电流激发的电磁波B.发射视频电流激发的电磁波C.把音频电流或视频电流加载到更高频率的射频电流上, 再通过天线发射D.三种电流不经调制通过天线发射三种不同的电磁波
2.关于广播、电视、移动电话的信息发射和接收过程,下列说法中错误的是 ( )A.它们都是靠电磁波传递信息的B.在发射时, 它们都要把电信号加载到高频电磁波上C.它们都只有接收功能, 没有发射功能D.移动电话既有接收功能, 又有发射功能
