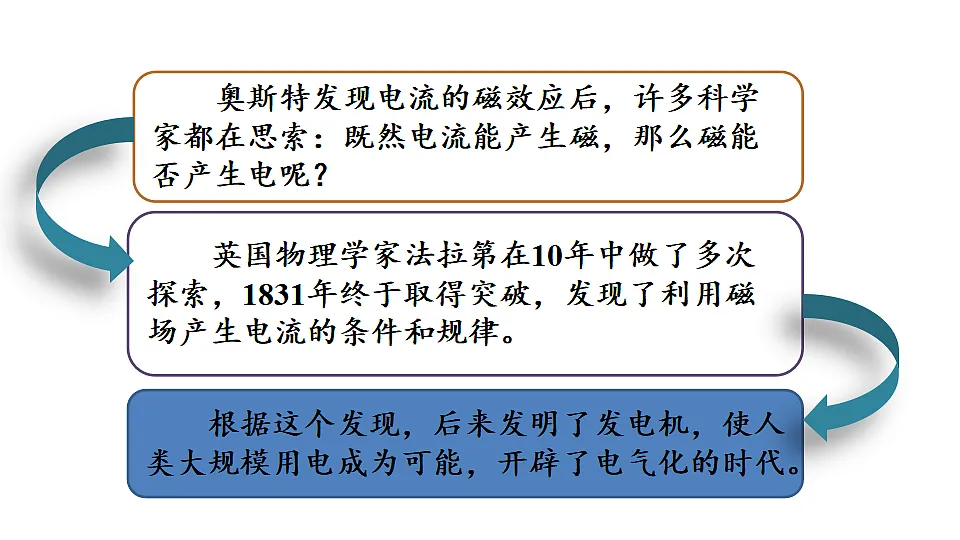

　　奥斯特发现电流的磁效应后，许多科学家都在思索：既然电流能产生磁，那么磁能否产生电呢？
　　英国物理学家法拉第在10年中做了多次探索，1831年终于取得突破，发现了利用磁场产生电流的条件和规律。
　　根据这个发现，后来发明了发电机，使人类大规模用电成为可能，开辟了电气化的时代。

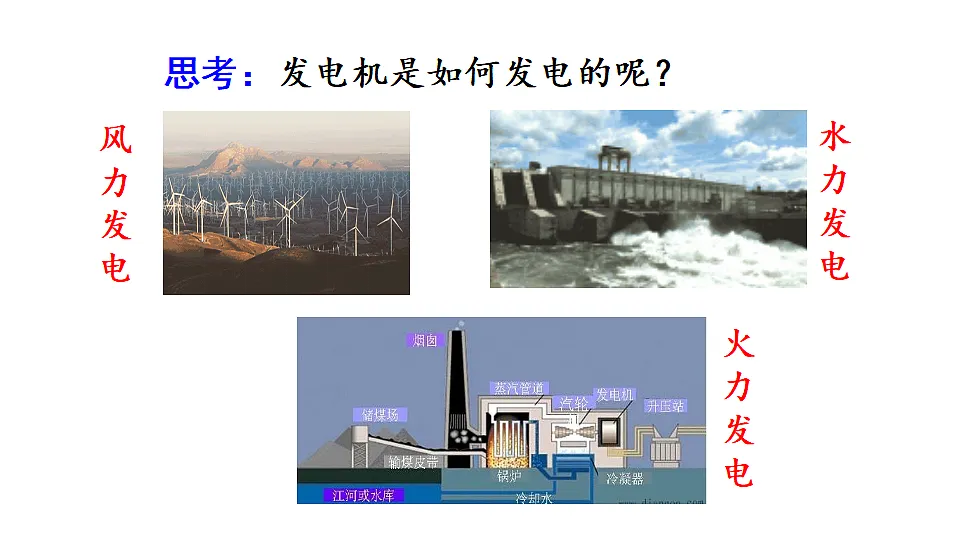

思考：发电机是如何发电的呢？

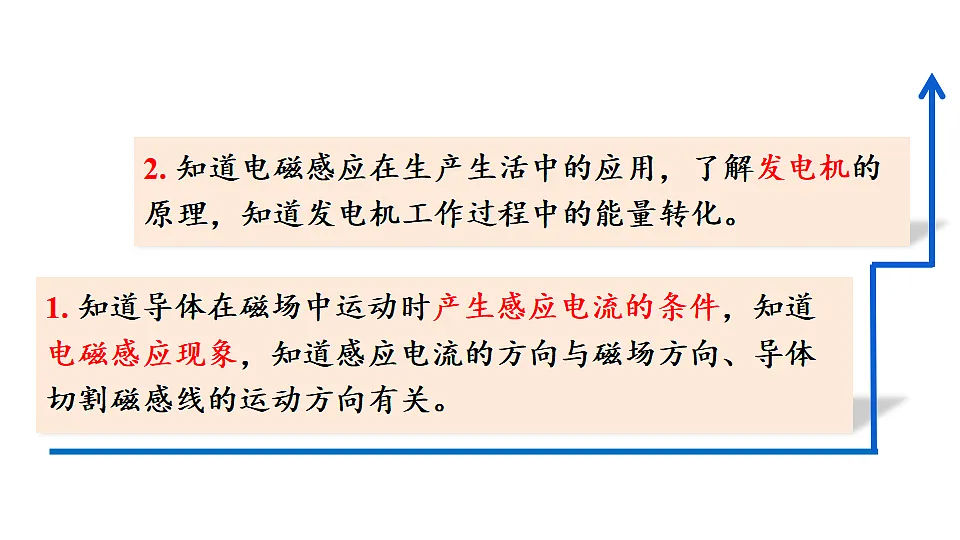

1. 知道导体在磁场中运动时产生感应电流的条件，知道电磁感应现象，知道感应电流的方向与磁场方向、导体切割磁感线的运动方向有关。
2. 知道电磁感应在生产生活中的应用，了解发电机的原理，知道发电机工作过程中的能量转化。

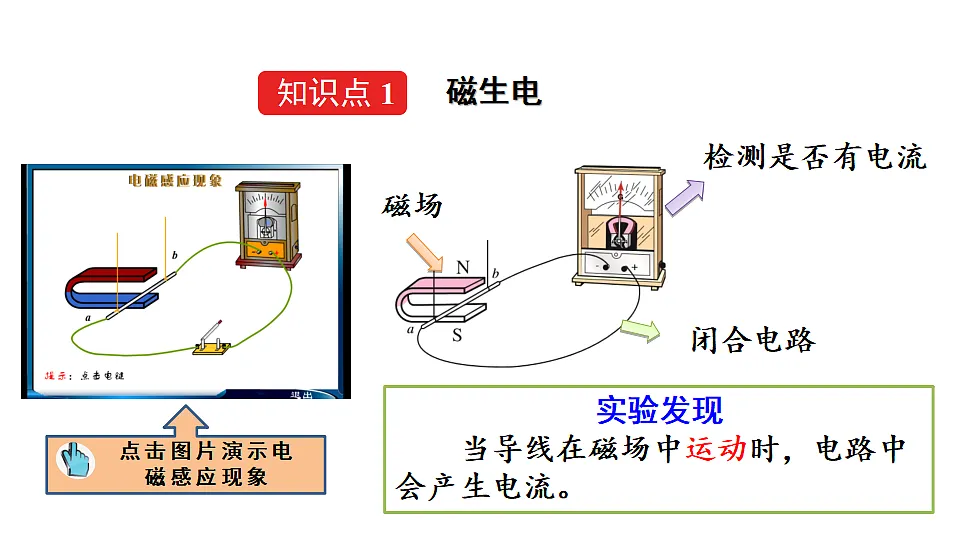

实验发现 当导线在磁场中运动时，电路中会产生电流。

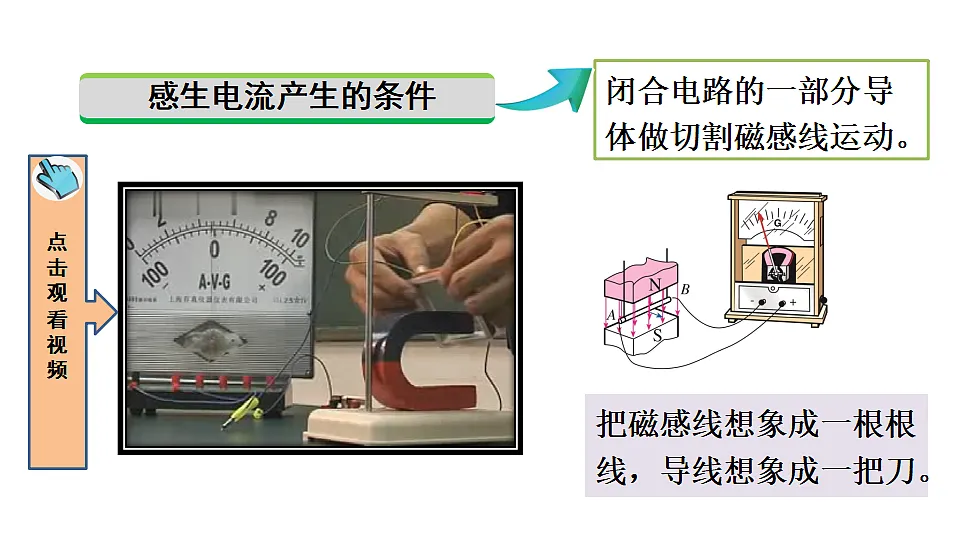

把磁感线想象成一根根线，导线想象成一把刀。
闭合电路的一部分导体做切割磁感线运动。

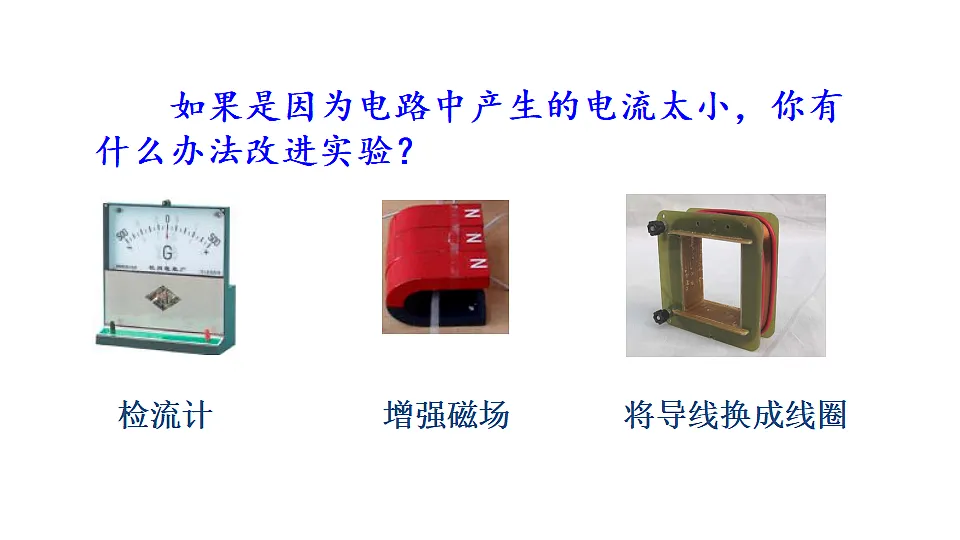

如果是因为电路中产生的电流太小，你有什么办法改进实验？

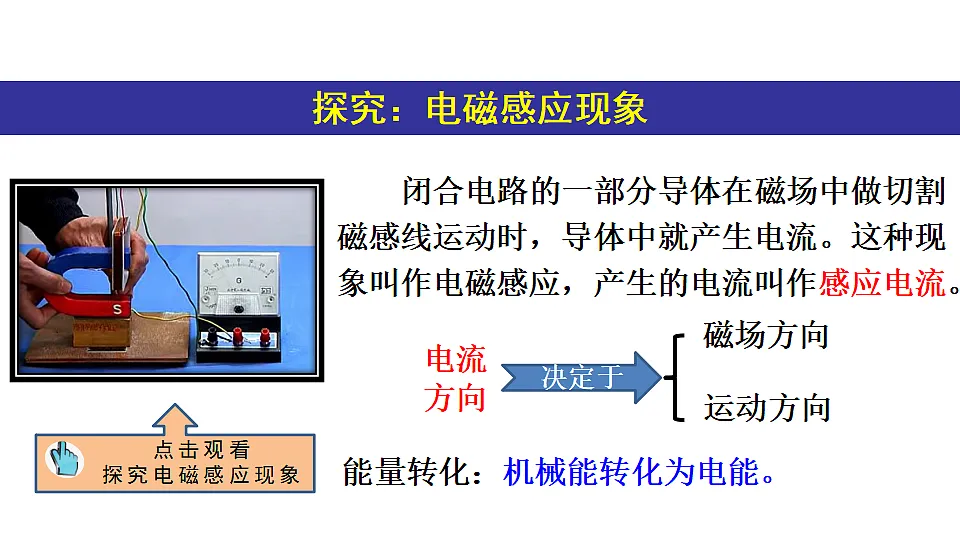

闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫作电磁感应，产生的电流叫作感应电流。
能量转化：机械能转化为电能。
1.如图，A图中已标出了磁场、导体切割方向和产生的感应电流方向，请在B、C、D、E这4个图中标出电流方向。
发电机发出的电流的大小和方向是变化的。
小灯泡发光说明电路中有了电流。线圈转得越快，小灯泡越亮，说明感应电流越大。
线圈转动一周，电流方向改变2次。交流发电机产生的电流是交变电流，简称交流。在交变电流中，电流在每秒内周期性变化的次数叫作频率。我国电网以交流供电，频率50赫兹。每秒电流方向改变100次。
　当线圈在前半周转动时，电流表指针偏转，表明电路中产生了电流；当线圈在后半周转动时，切割磁感线方向相反，电流表指针偏转方向相反。
发电机发电的过程是其他形式能转化为电能的过程。
将两个铜环改为两个半环，就能将交流发电机变为直流发电机。
发电机由转子和定子两部分组成。大型发电机一般采用磁极旋转的方式来发电。
1.发电机的结构原则上和电动机是完全相同的。有外电源的是电动机，对外供电的是发电机。
2.电动机是消耗电能而输出机械能(把电能转化成机械能)；发电机是消耗机械能而输出电能。
1.(2025·德州中考)德州马拉松作为城市文化品牌，已发展成为彰显城市形象的重要载体。比赛过程中，运动员佩戴感应芯片通过起点和终点磁场地带时，芯片里的线圈会产生电流，激发芯片发送编码信息,系统自动获取信息并计时。其工作原理与此相同的是( )A.手摇发电机B.司南C.电磁起重机D.扬声器
2. (2025·烟台中考)如图所示是“探究导体在磁场中运动时产生感应电流的条件”实验的装置,下列关于该实验说法正确的是( )A.该装置也可以探究通电导线在磁场中受到 力的作用B.该装置也可以探究感应电流方向跟导体运 动方向有关C.扬声器就是通过本实验的原理进行工作的D.闭合电路的部分导体在磁场中运动一定会产生感应电流
3. （昆明中考）如图是研究产生感应电流的实验，下列说法正确的是（　　）A．只要导体AB在磁场中运动，电流表的指针就会发生偏转 B．对调两个磁极方向，电流表的指针偏转方向发生改变 C．改变导体AB切割磁感线的方向， 电流表的指针偏转方向不发生改变 D．电磁感应是把电能转化成机械能
4.（黄冈中考）中央电视台“加油向未来”某期节目中，有一项比赛，两个小组利用完全相同的设备，通过骑车发电来烤熟两个一样的面包，首先烤熟面包的小组获胜，以下判断正确的是（ 　）A．骑车发电利用了电流的磁效应 B．骑车发电利用了磁场对电流的作用 C．获胜小组获得的电流要大些 D．两个小组烤熟面包用的发热体是串联的
5. （泸州中考）如图所示，两根绝缘细线悬挂着的导体ab，放在U形磁铁中央，ab两端连接着导线。在虚线框中接入某种实验器材可进行相应的实验探究。下列说法中正确的是（　　）A．接入电流表可探究电磁感应现象， 与发电机原理相同 B．接入电流表可探究通电导体在 磁场中受力，与发电机原理相同 C．接入电源可探究电磁感应现象，与电动机原理相同 D．接入电源可探究通电导体在磁场中受力，与发电机原理相同
1.【多选】在图中的 表示垂直于纸面的一根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，能够产生感应电流的是 （　　）
2. 科学家经过长期研究，发现了电和磁有密切的联系，其中两项重要的科学探究如图甲、乙所示，下列关于这两项科学探究的说法正确的是 （　　）A．甲图实验探究磁场对通电导线的作用 B．乙图实验所揭示的原理可制成电动机 C．甲图中导体棒ab只要运动，电路中就会产生电流 D．乙图中若只将磁体的两极对调，导体棒ab的运动方向不改变
3. 刷卡机广泛应用于银行、超市等，如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列设备的工作原理与刷卡机读取信息原理相同的是（　）A．电磁铁 B．发电机 C．电动机 D．电磁继电器
4.如图是一模拟风力发电的模型。电动机通电时，风扇a高速转动产生风力模拟自然风，风扇b在风力作用下带动发电机发电，同时与发电机相连的小灯泡发光。下列说法正确的是（　　）A．电动机转动时把机械能转化为电能 B．发电机是利用电磁感应现象工作的 C．电池电压降低时，风扇a的转速不会改变 D．风力大小不会影响小灯泡发光亮度
5. 现在兴起的智能手机无线充电主要是运用电磁感应技术，当电源的电流通过充电底座中的送电金属线圈产生磁场，带有金属线圈的智能手机靠近该磁场就能接受磁场，产生电流，实现充电功能。以下设备也是利用“磁生电”工作的是（ 　）A．电磁起重机 B．扬声器 C．电烙铁 D．动圈式话筒
在探究“产生感应电流的条件”实验中。（1）实验中，观察_____________________判断电路中是否有感应电流。（2）闭合开关，若导体AB不动，左右移动磁体，电路中___________（选填“有”或“无”）感应电流。（3）该实验的结论是：闭合电路的一部分导体，在磁场中做___________运动时，导体中就会产生感应电流。（4）如果将小量程电流表换成_____，可以探究磁场对通电导体的作用。
闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流。这种现象叫作电磁感应，产生的电流叫作感应电流。
