福建省2025中考物理试题基础阶段测14欧姆定律（含答案）

这是一份福建省2025中考物理试题基础阶段测14欧姆定律（含答案），共6页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

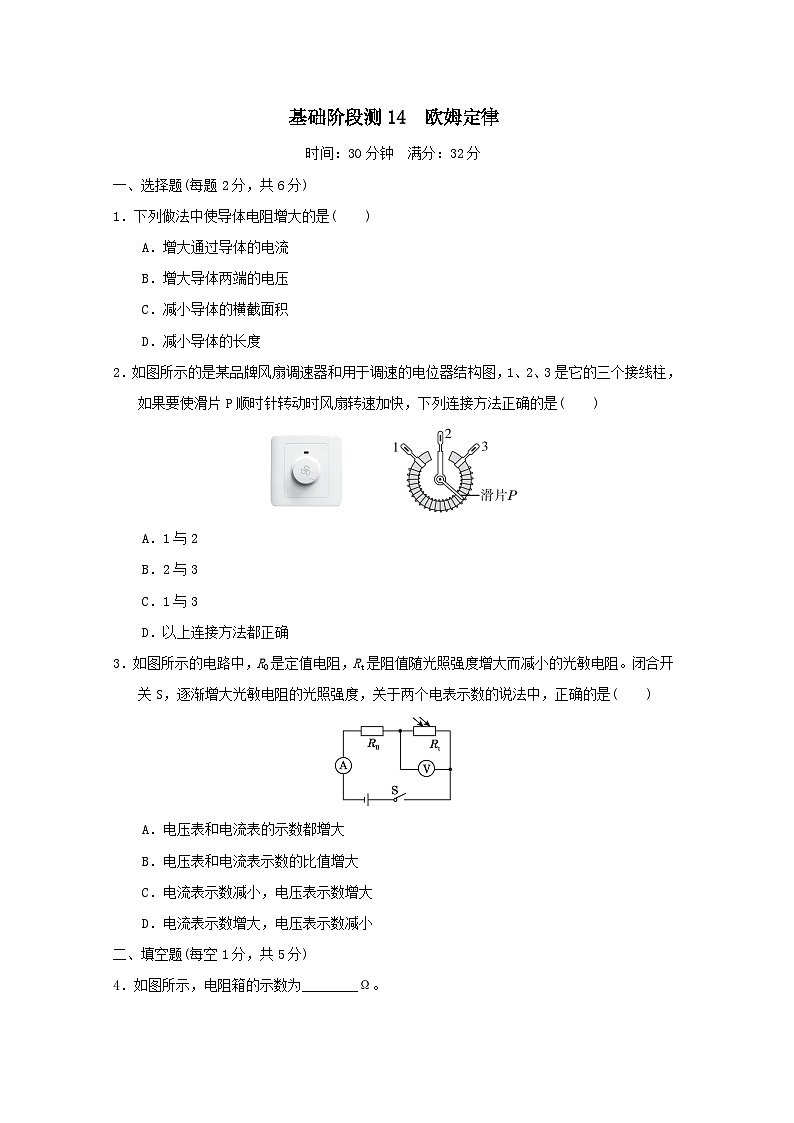

一、选择题(每题2分，共6分)
1．下列做法中使导体电阻增大的是( )
A．增大通过导体的电流
B．增大导体两端的电压
C．减小导体的横截面积
D．减小导体的长度
2．如图所示的是某品牌风扇调速器和用于调速的电位器结构图，1、2、3是它的三个接线柱，如果要使滑片P顺时针转动时风扇转速加快，下列连接方法正确的是( )
A．1与2
B．2与3
C．1与3
D．以上连接方法都正确
3．如图所示的电路中，R0是定值电阻，Rt是阻值随光照强度增大而减小的光敏电阻。闭合开关S，逐渐增大光敏电阻的光照强度，关于两个电表示数的说法中，正确的是( )
A．电压表和电流表的示数都增大
B．电压表和电流表示数的比值增大
C．电流表示数减小，电压表示数增大
D．电流表示数增大，电压表示数减小
二、填空题(每空1分，共5分)

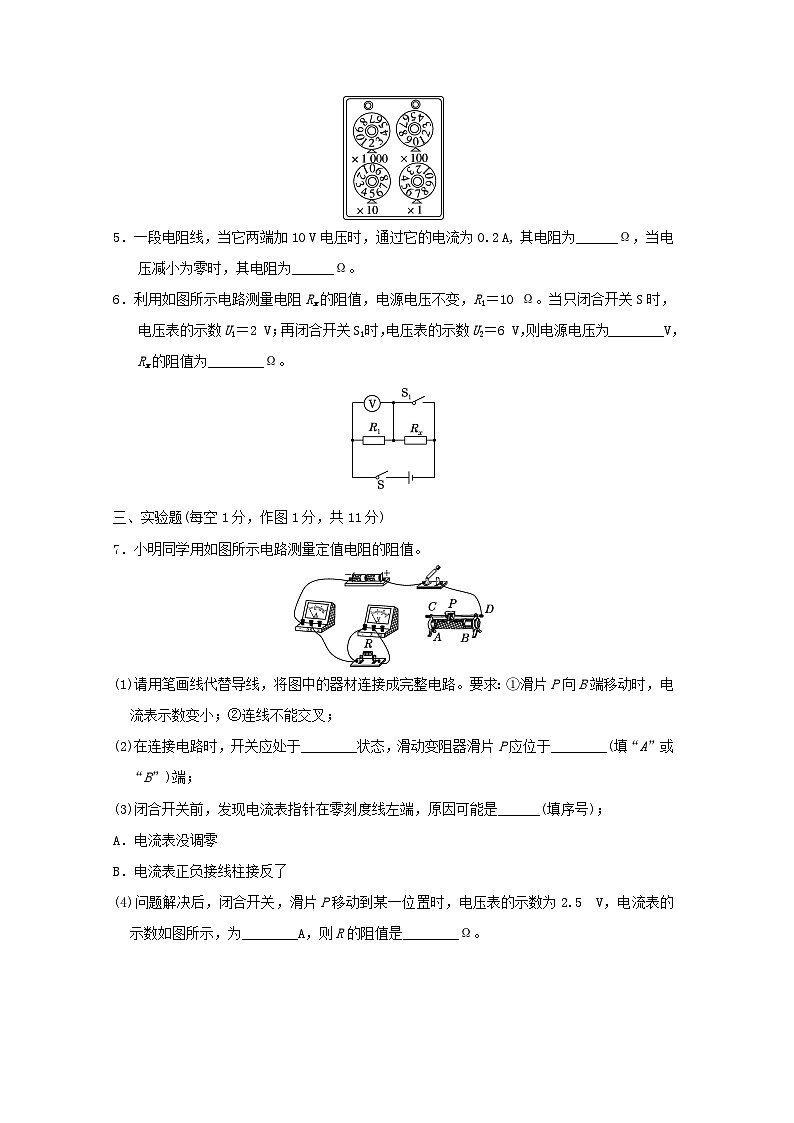

4．如图所示，电阻箱的示数为________Ω。
5．一段电阻线，当它两端加10 V 电压时，通过它的电流为0.2 A, 其电阻为______Ω，当电压减小为零时，其电阻为______Ω。
6．利用如图所示电路测量电阻Rx的阻值，电源电压不变，R1＝10 Ω。当只闭合开关S时，电压表的示数U1＝2 V；再闭合开关S1时，电压表的示数U2＝6 V，则电源电压为________V，Rx的阻值为________Ω。
三、实验题(每空1分，作图1分，共11分)
7．小明同学用如图所示电路测量定值电阻的阻值。
(1)请用笔画线代替导线，将图中的器材连接成完整电路。要求：①滑片P向B端移动时，电流表示数变小；②连线不能交叉；
(2)在连接电路时，开关应处于________状态，滑动变阻器滑片P应位于________(填“A”或“B”)端；
(3)闭合开关前，发现电流表指针在零刻度线左端，原因可能是______(填序号)；
A．电流表没调零
B．电流表正负接线柱接反了
(4)问题解决后，闭合开关，滑片P移动到某一位置时，电压表的示数为2.5 V，电流表的示数如图所示，为________A，则R的阻值是________Ω。

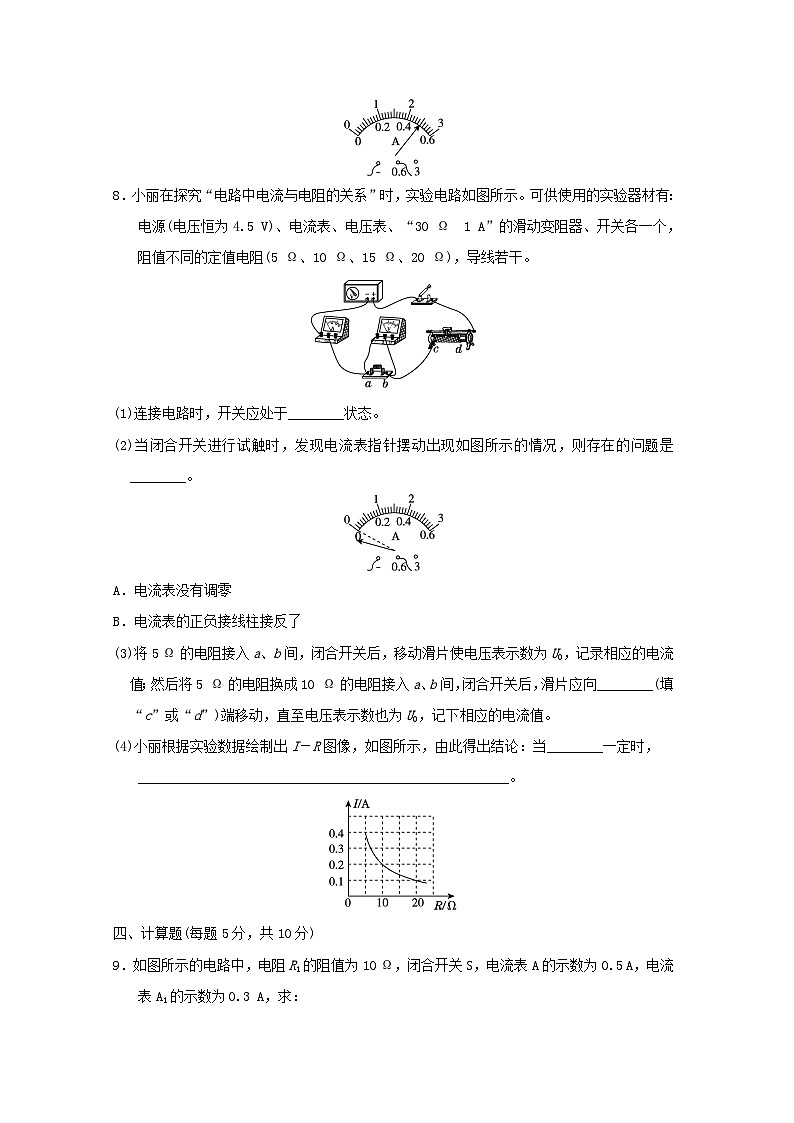

8．小丽在探究“电路中电流与电阻的关系”时，实验电路如图所示。可供使用的实验器材有：电源(电压恒为4.5 V)、电流表、电压表、“30 Ω 1 A”的滑动变阻器、开关各一个，阻值不同的定值电阻(5 Ω、10 Ω、15 Ω、20 Ω)，导线若干。
(1)连接电路时，开关应处于________状态。
(2)当闭合开关进行试触时，发现电流表指针摆动出现如图所示的情况，则存在的问题是________。
A．电流表没有调零
B．电流表的正负接线柱接反了
(3)将5 Ω的电阻接入a、b间，闭合开关后，移动滑片使电压表示数为U0，记录相应的电流值；然后将5 Ω的电阻换成10 Ω的电阻接入a、b间，闭合开关后，滑片应向________(填“c”或“d”)端移动，直至电压表示数也为U0，记下相应的电流值。
(4)小丽根据实验数据绘制出I－R图像，如图所示，由此得出结论：当________一定时， _____________________________________________________。
四、计算题(每题5分，共10分)
9．如图所示的电路中，电阻R1的阻值为10 Ω，闭合开关S，电流表A的示数为0.5 A，电流表A1的示数为0.3 A，求：
(1)电源的电压。
(2)电阻R2的阻值。
10．如图1所示的电路，电源电压保持不变，闭合开关S，滑动变阻器滑片P从b端移动到a端的整个过程中，电流表示数I与电压表示数U的关系图像如图2所示。
(1)滑动变阻器R2的最大阻值是多少？
(2)电源电压是多少？R1的阻值是多少？
基础阶段测14 欧姆定律
一、1.C 2.A 3.D
二、4.2 057
5．50；50
6．6；20
三、7.解：(1)如图所示。
(2)断开；B (3)A
(4)0.5；5
8．(1)断开 (2)B (3)d
(4)电压；电流与电阻成反比
四、9.解：(1)由I＝eq \f(U,R)可得，R1两端的电压
U1＝I1R1＝0.3 A×10 Ω＝3 V，
由图可知，R1与R2并联，电源电压
U＝U1＝3 V。
(2)由并联电路电流规律可知，通过电阻R2的电流
I2＝I－I1＝0.5 A－0.3 A＝0.2 A，
因并联电路各支路两端电压相等，所以U2＝U1＝3 V，
由I＝eq \f(U,R)可得，R2＝eq \f(U2,I2)＝eq \f(3 V,0.2 A)＝15 Ω。
10．解：(l)由图1知，两电阻串联，电流表测电路中的电流，电压表测R2两端的电压；当变阻器滑片P移动到b端时，变阻器接入电路中的电阻最大，由图2知，当电路中的最小电流为Ib＝0.2 A时，R2两端的电压为U2＝2 V，滑动变阻器的最大阻值R2＝eq \f(U2,Ib)＝eq \f(2 V,0.2 A)＝10 Ω。
(2)当变阻器滑片P移动到a端时，变阻器接入电路的电阻为0，电路中的最大电流为Ia＝0.6 A，电源电压U＝Ia×R1＝0.6 A×R1……①，
当变阻器滑片P移动到b端时，电源电压U＝U1＋U2＝Ib×R1＋U2＝0.2 A×R1＋2 V……②，
代入数据解得U＝3 V，R1＝5 Ω。
