2025-2026学年吉林省吉林市吉林高新技术产业开发区九年级上学期1月期末物理试卷（解析版）

这是一份2025-2026学年吉林省吉林市吉林高新技术产业开发区九年级上学期1月期末物理试卷（解析版），共11页。试卷主要包含了单项选择题，填空题，作图题，简答题，计算题，实验与探究题等内容，欢迎下载使用。
1.冬天，人们常用热水袋取暖。水能长时间供暖，主要原因是水的（ ）
A.比热容大B.温度高C.沸点高D.密度大
【答案】A
【解析】水能长时间供暖，主要原因是水的比热容较大，和相同质量的其它物质相比，降低相同温度时，可以放出更多的热量，故A符合题意，BCD不符合题意。
2.分子在不停地做无规则运动，能体现此规律的现象是（ ）
A.灰尘飞扬B.雨滴飘落C.花香四溢D.树叶凋落
【答案】C
【解析】灰尘飞扬是机械运动，故A不符合题意；雨滴飘落是机械运动，故B不符合题意；花香四溢是扩散现象，是由于分子不停地做无规则运动造成的，故C符合题意。树叶凋落是机械运动，故D不符合题意。
3.下列用电器中，通常情况下，消耗电能最快的是（ ）
A.电饭煲B.电灯C.电视机D.电风扇
【答案】A
【解析】电饭煲的功率通常在800W~1000W；电灯的功率一般为10W~100W（节能灯更低）；电视机的功率约为50W~150W；电风扇的功率约为30W~100W。
消耗电能的快慢由电功率决定，功率越大，消耗电能越快。电饭煲的功率最大，故A符合题意，BCD不符合题意。
4.用电学知识判断下列说法中正确的是（ ）
A.人体安全电压为220VB.书桌上的台灯正常工作时的电流约为5A
C.家庭电路的电压为380VD.家用电热水壶的功率约为1000W
【答案】D
【解析】人体安全电压不高于36V，故A错误；书桌上的台灯正常工作时的电流约为0.2A，故B错误；我国家庭电路的电压是220V，故C错误；家用电热水壶正常工作时的电流约4.5A，家用电热水壶的功率约P=UI=220V×45A=990W，接近1000W，故D正确。
5.关于家庭电路与安全用电，下列说法正确的是（ ）
A.更换灯泡时，不需要先断开电源开关
B.使用测电笔时，手不能接触笔尾金属体
C.发现有人触电时，应该先立即切断电源，再去救人
D.家庭电路中，电冰箱、洗衣机等带金属外壳的用电器也可以接在两孔插座中使用
【答案】C
【解析】更换灯泡时容易碰到带电部分，切断电源可以保证不会发生触电，故A错误；使用测电笔时，手必须接触笔尾金属体才能正确辨别火线和零线，故B错误；遇到有人触电时应先切断电源，或者用绝缘体挑开电线，再进行施救，故C正确；用电器用三孔插座时，用电器的金属外壳接地，可避免因电器漏电时外壳带电，而发生触电事故，所以带金属外壳的用电器不可以接在两孔插座中使用，故D错误。

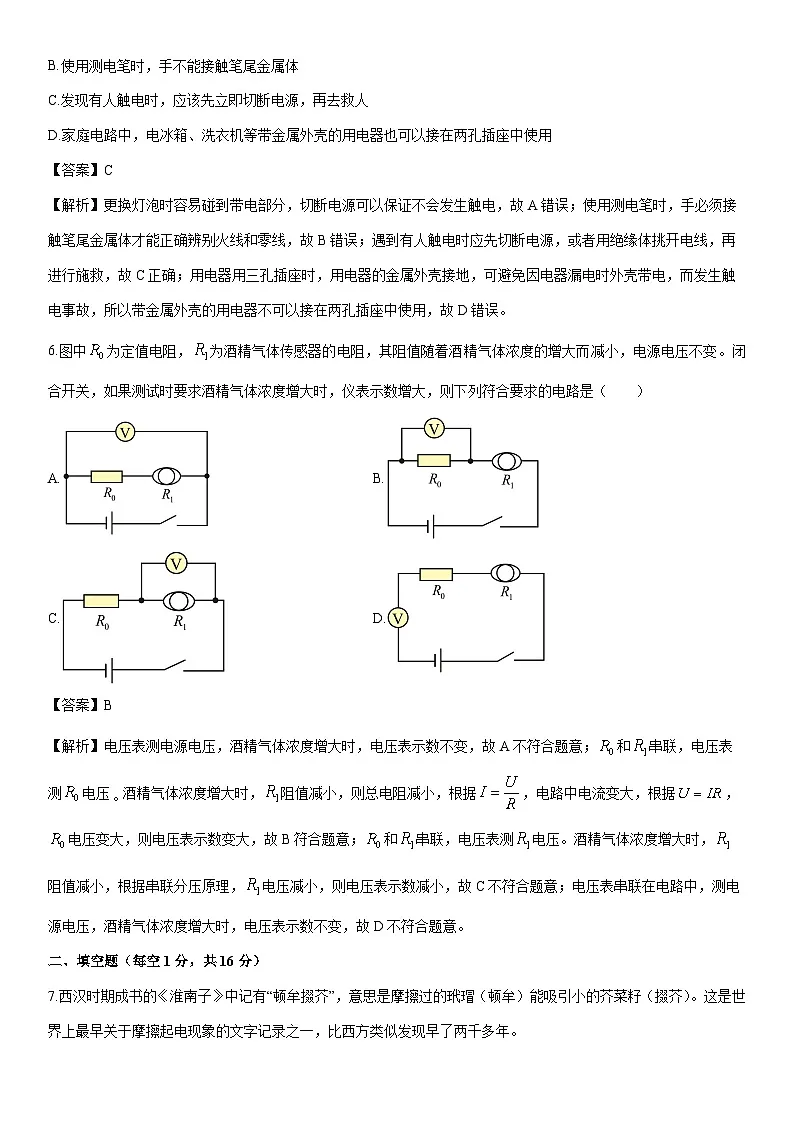

6.图中为定值电阻，为酒精气体传感器的电阻，其阻值随着酒精气体浓度的增大而减小，电源电压不变。闭合开关，如果测试时要求酒精气体浓度增大时，仪表示数增大，则下列符合要求的电路是（ ）
A.B.
C.D.
【答案】B
【解析】电压表测电源电压，酒精气体浓度增大时，电压表示数不变，故A不符合题意；和串联，电压表测电压酒精气体浓度增大时，阻值减小，则总电阻减小，根据，电路中电流变大，根据，电压变大，则电压表示数变大，故B符合题意；和串联，电压表测电压。酒精气体浓度增大时，阻值减小，根据串联分压原理，电压减小，则电压表示数减小，故C不符合题意；电压表串联在电路中，测电源电压，酒精气体浓度增大时，电压表示数不变，故D不符合题意。
二、填空题（每空1分，共16分）
7.西汉时期成书的《淮南子》中记有“顿牟掇芥”，意思是摩擦过的玳瑁（顿牟）能吸引小的芥菜籽（掇芥）。这是世界上最早关于摩擦起电现象的文字记录之一，比西方类似发现早了两千多年。
（1）这个记录说明带电体能够____________。
（2）用毛皮摩擦过的玳瑁因为得到电子而带________电，两个带有同种电荷的玳瑁靠近时会相互__________
（3）玳瑁中几乎没有自由电子，因此它属于__________（选填“导”或“绝缘”）体。
【答案】（1）吸引轻小物体 （2）负 排斥 （3）绝缘
【解析】（1）“顿牟掇芥”表明带电的玳瑁能吸引芥菜籽这类轻小物体，说明带电体能够吸引轻小物体。
（2）电子带负电，用毛皮摩擦过的玳瑁得到电子，所以带负电。
根据电荷间的作用规律，同种电荷相互排斥，所以两个带同种电荷的玳瑁靠近时会相互排斥。
（3）玳瑁中几乎没有自由电子，难以导电，因此它属于绝缘体。

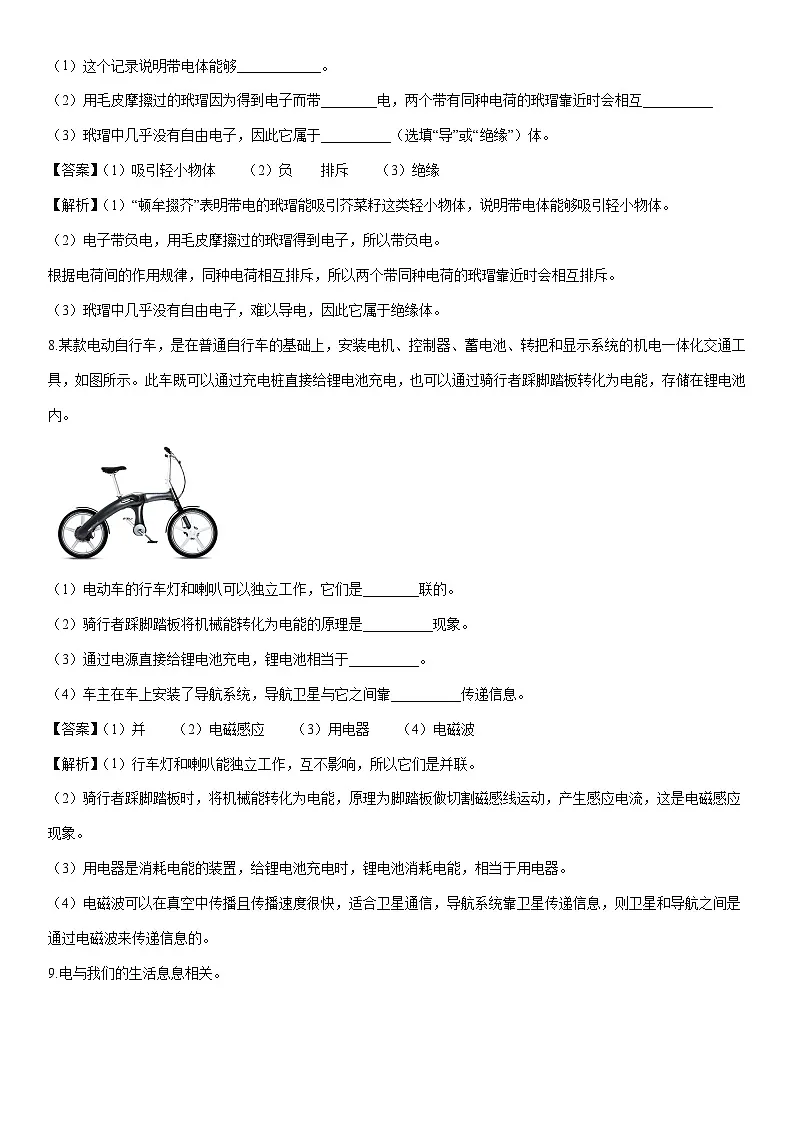

8.某款电动自行车，是在普通自行车的基础上，安装电机、控制器、蓄电池、转把和显示系统的机电一体化交通工具，如图所示。此车既可以通过充电桩直接给锂电池充电，也可以通过骑行者踩脚踏板转化为电能，存储在锂电池内。
（1）电动车的行车灯和喇叭可以独立工作，它们是________联的。
（2）骑行者踩脚踏板将机械能转化为电能的原理是__________现象。
（3）通过电源直接给锂电池充电，锂电池相当于__________。
（4）车主在车上安装了导航系统，导航卫星与它之间靠__________传递信息。
【答案】（1）并 （2）电磁感应 （3）用电器 （4）电磁波
【解析】（1）行车灯和喇叭能独立工作，互不影响，所以它们是并联。
（2）骑行者踩脚踏板时，将机械能转化为电能，原理为脚踏板做切割磁感线运动，产生感应电流，这是电磁感应现象。
（3）用电器是消耗电能的装置，给锂电池充电时，锂电池消耗电能，相当于用电器。
（4）电磁波可以在真空中传播且传播速度很快，适合卫星通信，导航系统靠卫星传递信息，则卫星和导航之间是通过电磁波来传递信息的。
9.电与我们的生活息息相关。
（1）核能是一种__________（选填“可再生”或“不可再生”）能源。我国在核能利用方面取得了巨大成就，海南昌江核电站通过__________（选填“核裂变”或“核聚变”）释放的能量来发电。
（2）如果仅把一个电饭煲的插头接入插座时，家中的空气开关立刻跳闸，产生跳闸的原因应该是__________（选填“总功率过大”或“短路”）。
（3）如图所示，闭合开关S，灯泡L不发光，用测电笔检查电路时，发现只有接在a点时测电笔的氖管不发光，测电笔接b、c、d点时氖管均发光，则电路故障是__________（选填“ab之间断路”“bc之间断路”或“cd之间断路”）。
【答案】（1）不可再生 核裂变 （2）短路 （3）之间断路
【解析】（1）核能属于不可再生能源，因为核原料是有限的，用了之后短时间内无法重复获得。
海南昌江核电站利用核裂变反应来发电，核裂变是可控的链式反应，能持续释放能量。
（2）因为总功率过大需要多个用电器同时工作使总功率超过限制，而这里只有一个电饭煲，所以是电饭煲插头或内部电路短路，造成电流过大，空气开关跳闸。
（3）由于用测电笔接b、c、d点时氖管均发光，说明b、c、d点都与火线连通，接a点时测电笔的氖管不发光，则a点与火线断开连接，灯泡L不发光，说明电路存在断路，所以电路故障是ab之间断路。
10.小明同学对电功率的知识进行学习。
（1）两只灯泡L1和L2分别标有“6V 3W”和“10V 10W”的字样（假设灯丝电阻不变）。若把它们串联在电路中，在两个灯泡都能安全使用的情况下，__________灯较亮，两个灯泡的实际功率之比P1：P2=__________。
（2）某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图所示，部分参数如表所示。同时闭合开关S、S1，电炖盅处于__________挡，电阻R1的阻值为__________。
【答案】（1） 6:5 （2）高温 22
【解析】（1）灯泡L1的电阻为。
灯泡L2电阻为。
串联电路各处电流相等，由知，故L1灯较亮。
由知实际功率之比为。
（2）由电路图可知，只闭合开关S，电路为R2的简单电路，电路中的总电阻最大，由可知，总功率最小，所以此时电炖盅为低温挡；同时闭合开关S、S1时，电阻R1，R2并联，电路中的总电阻最小，由可知，总功率最大，所以此时电炖盅为高温挡。
由表中数据可知，电炖盅在低温挡正常工作的电功率为400W，则R2的功率，电路总功率等于各部分功率之和，则电阻R1的功率，
则R1的阻值。
三、作图题（每题2分，共4分）
11.如图所示，在○内填上适当电表符号，要求闭合开关S后两灯泡都能发光。
【答案】
12.如图甲所示，用笔画线表示导线，将一个带按钮开关的节能灯接入家庭电路。
【答案】
四、简答题（每题2分，共4分）
13.在古代人类就掌握了钻木取火的方法，请解释古人钻木取火是通过什么方式改变内能、使木头的内能如何变化。
【答案】见解析
【解析】钻木取火时，钻与木头相互摩擦做功，机械能转化为内能，使木头的内能增大，是通过做功的方式改变物体的内能。
14.小明将横截面积为的铅笔芯与导线串联接入6V电路中，发现铅笔芯热得发红而导线却几乎不发热，解释这种现象。
【答案】见解析
【解析】将横截面积为的铅笔芯与导线串联接入6V电路中，通过铅笔芯和导线的电流相等，通电时间也相等，铅笔芯的电阻远大于导线的电阻，根据可知，铅笔芯产生的热量比导线大得多，所以，铅笔芯热得发红而导线却几乎不发热。
五、计算题（每题5分，共10分）
15.如图所示，将一只灯泡与一个电阻串联后接在电源两端，灯泡恰好正常发光。已知定值电阻的阻值为24欧姆，电源两端的电压为18V，电压表的示数为6V，求：
（1）电流表的示数是多少？
（2）灯泡正常发光时灯丝的电阻是多少？
【答案】（1）0.5A （2）12Ω
【解析】（1）由图可知，灯泡L1与定值电阻R串联接入电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压，定值电阻两端的电压为，
通过定值电阻的电流，即电流表的示数是0.5A。
（2）根据串联电路电流规律可知，通过灯泡的电流为，
灯泡正常发光时灯丝的电阻为。
答：（1）电流表的示数是0.5A；
（2）灯泡正常发光时灯丝的电阻是12Ω。
16.如图所示，将阻值为10的电阻R1与另一个电阻R2接入电路，闭合开关S，电流表A1的示数为0.5A，电流表A2的示数为0.3A。求：
（1）电源电压；
（2）此电路工作1min电阻R2消耗的电能。
【答案】（1）3V （2）36J
【解析】（1）由电路图可知，电阻与并联，电流表测量干路电流，电流表测量通过的电流。根据欧姆定律可得，两端电压为，
根据并联电路中电流的特点可知，电源电压为3V。
（2）根据并联电路的电流特点可得，通过的电流为，
由于并联电路中电压相等，即R2两端电压是3V，则电阻消耗的电能为。
六、实验与探究题（每空1分，最后一空2分，共22分）
17.同学们为了“探究串联电路的电压关系”，设计的实验电路如图甲所示。
（1）小明根据图甲正确连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该断开开关，换用__________重新实验。
（2）改正错误后，闭合开关，发现灯泡L1亮，灯泡L2不亮，电压表有示数，电路中的故障是__________。
（3）排除故障继续实验，第1次实验发现两灯泡两端的电压相等，是由于他们使用了规格__________（选填“相同”或“不同”）的小灯泡。
（4）根据表格得出的结论是：在串联电路中电路两端总电压等于各用电器两端的电压__________。
（5）接下来同学们想“探究串联电路的电流关系”，应将电流表__________（选填“串联”或“并联”）接入电路。
【答案】（1）的量程 （2）灯泡短路 （3）相同 （4）之和
（5）串联
【解析】（1）图乙中电压表指针偏转过小，说明用了大量程，为了更准确，应换用的量程重新实验，因为小量程测量更精确。
（2）灯泡L1亮，灯泡L2不亮，电压表有示数，说明L2短路了。因为L2短路后，有电流通过L1，L1发光，而L2无电流通过，L2不发光，电压表测L1两端的电压，电压表有示数。
（3）串联时，若灯泡规格相同，则电阻相同，在电流相同的情况下，两灯泡两端的电压才会相等，所以这里用了规格相同的小灯泡。
（4）表格里每次总电压都是两个灯泡两端的电压相加，所以结论是：串联电路总电压等于各用电器两端电压之和。
（5）电流表要测量测量对象的电流大小，电流表要与之串联接在电路中，所以探究串联电路电流关系时电流表要串联接入电路中。
18.在“探究通电螺线管外部磁场方向”实验中，采用了图甲所示的实验装置：
（1）当闭合开关S后，小磁针__________（选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过_________发生力的作用；
（2）用铁屑来做实验，得到了图乙所示的情形，它与__________磁体的磁场分布相似；
（3）为了研究通电螺线管外部的磁极性质，同学们在实验中仅对调了电源的正负极进行实验，闭合开关得到了如图丙所示的两种情况，实验说明；通电螺线管的磁极极性与它的__________有关。
【答案】（1）会 磁场 （2）条形 （3）电流方向
【解析】（1）图甲中，螺线管通电后，由于电流的磁效应，螺线管的周围存在磁场，小磁针在磁场中会受到磁力的作用，从而会发生偏转，这表明通电螺线管与小磁针之间是通过磁场发生力的作用的。
（2）由图乙可知，通电螺线管两端磁性较强，中间磁性较弱，这与条形磁体的磁场分布相似。
（3）由图丙可知，两个螺线管中导线的缠绕方式相同，电流的方向不同，通电螺线管的磁极极性不同，这说明通电螺线管的磁极极性与电流的方向有关。
19.如图甲是小林同学“探究电流与电阻关系”的实验电路。电源电压为3V，5、10、15、20的定值电阻各一只，“30 1A”的滑动变阻器一个。
（1）连接电路时，开关应__________。
（2）将5的定值电阻接入电路开始实验，移动滑动变阻器滑片，使电压表示数达到设定值，此时电流表示数为0.2A，则实验设定的定值电阻两端电压为__________V。
（3）实验中，滑片P不动，将5的定值电阻换为10的定值电阻后，闭合开关S，电压表的示数会__________（选填“不变”“变小”或“变大”），接下来应将滑动变阻器的滑片往__________（选填“左”或“右”）端移动。
（4）小林逐一将15、20的电阻接入电路，继续进行实验。当________Ω的电阻接入电路后，无法将电压表示数调节到设定值。
【答案】（1）断开 （2）1 （3）变大 右 （4）20
【解析】（1）连接电路时，开关应断开，防止电路短路或电流过大损坏元件。
（2）因为电流表示数为0.2A，故定值电阻两端电压。
（3）将5Ω电阻换为10Ω后，定值电阻阻值增大，根据串联分压原理，其两端电压会变大。
要使定值电阻两端电压回到设定值，需增大滑动变阻器接入电阻，使其分担更多电压，由图可知，滑片向右移动时，滑动变阻器接入电阻变大。
（4）因为定值电阻两端电压设定值为1V，故滑动变阻器需分担电压，
根据串联电路电阻与电压成正比，即，
因为滑动变阻器最大阻值为30Ω，故对应的定值电阻最大，
因此接入20Ω电阻时，滑动变阻器无法提供足够的电阻来分担电压，无法将电压表示数调至设定值。
20.学习小组测量未知电阻的阻值，他们分成A、B两组用不同方法进行实验。
（1）A组设计了如图甲所示的电路图。
①在开关闭合之前，滑动变阻器的滑片P应滑至阻值最大处，目的是___________；
②连接好电路，闭合开关，发现电流表和电压表都有较小的示数，但无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变。造成这一现象的原因可能是_______（选填字母）；
A电阻R断路 B.电阻R短路
C.滑动变阻器短路 D.滑动变阻器接了下面两个接线柱
③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V，电流表的示数如图乙所示，则I=_________A，待测电阻=_________。
④该小组同学接下来应该多次改变滑动变阻器的位置，多次测量电阻值，取平均值，是为了_____________
⑤该小组同学将定值电阻换成标有“2.5V”的小灯泡，测量小灯泡的电功率。闭合开关，调节滑动变阻器的滑片P到某一位置，电压表的示数为1.8V。若要测量小灯泡的额定功率，应将图甲中滑动变阻器滑片P向_________（选填“左”或“右”）移动，直到电压表的示数为2.5V；图丙中的I-U图像是根据多组实验数据绘制而成，根据图像可得小灯泡的额定功率为__________W，观察图丙所示的图像不是直线的原因是_________________________。
（2）B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值为R0：
①闭合S1，断开S2时，电压表的示数为U1；
②闭合S1、S2时，电压表的示数为U2；
③那么电阻=_____________（用U1、U2、R0表示）。
【答案】（1）①保护电路 ②D ③0.24 10 ④减小误差 ⑤左 0.5 小灯泡的电阻随温度的升高而增大
（2）
【解析】（1）①在开关闭合之前，滑动变阻器的滑片P应滑至阻值最大处，即最右端，这样做的目的是保护电路。
②连接好电路，闭合开关，发现电流表和电压表都有较小的示数，说明电路中无短路和断路的故障；无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变，说明变阻器没有起到“变阻”的作用，且变阻器接入电路的阻值较大，则造成这一现象的原因可能是滑动变阻器接了下面的两个接线柱，此时变阻器始终以最大阻值接入电路，故D符合题意，ABC不符合题意。
③电流表的量程是，分度值是0.02A，读出电流表的示数为0.24A，待测电阻。
④通过移动滑动变阻器的滑片多次测量取平均值，可以达到减小误差的目的。
⑤小灯泡的额定电压为2.5V，电压表的示数为1.8V，根据串联分压原理，要增大灯泡两端的电压，需减小滑动变阻器两端的电压，则应减小滑动变阻器的电阻，应将图甲中滑动变阻器滑片P向左移。
由图像可知，当时，，小灯泡的额定功率。
小灯泡的灯丝电阻随温度升高而增大，电压、电流变化时，温度变化导致电阻变化，因此灯泡的图像不是直线。
（2）在①闭合S1，断开S2时，电压表的示数为U1，此时定值电阻与电压表串联在电路中，所以此时电压表的示数是电源电压；
②闭合S1、S2时，电压表的示数为U2，此时电压表测的是待测电阻两端的电压，由串联电路电压的规律，则定值电阻两端的电压，
此时电路中的电流，
则待测电阻。某型电炖盅
额定电压
220V
高温功率
2600W
低温功率
400W
实验次数
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.5
1.5
3.0
2
1.5
3.0
4.5
3
1.5
4.5
6.0
