2025-2026学年吉林省吉林市高新技术产业开发区九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年吉林省吉林市高新技术产业开发区九年级（上）期末物理试卷-自定义类型，共8页。试卷主要包含了单选题，填空题，作图题，实验探究题，简答题，计算题等内容，欢迎下载使用。

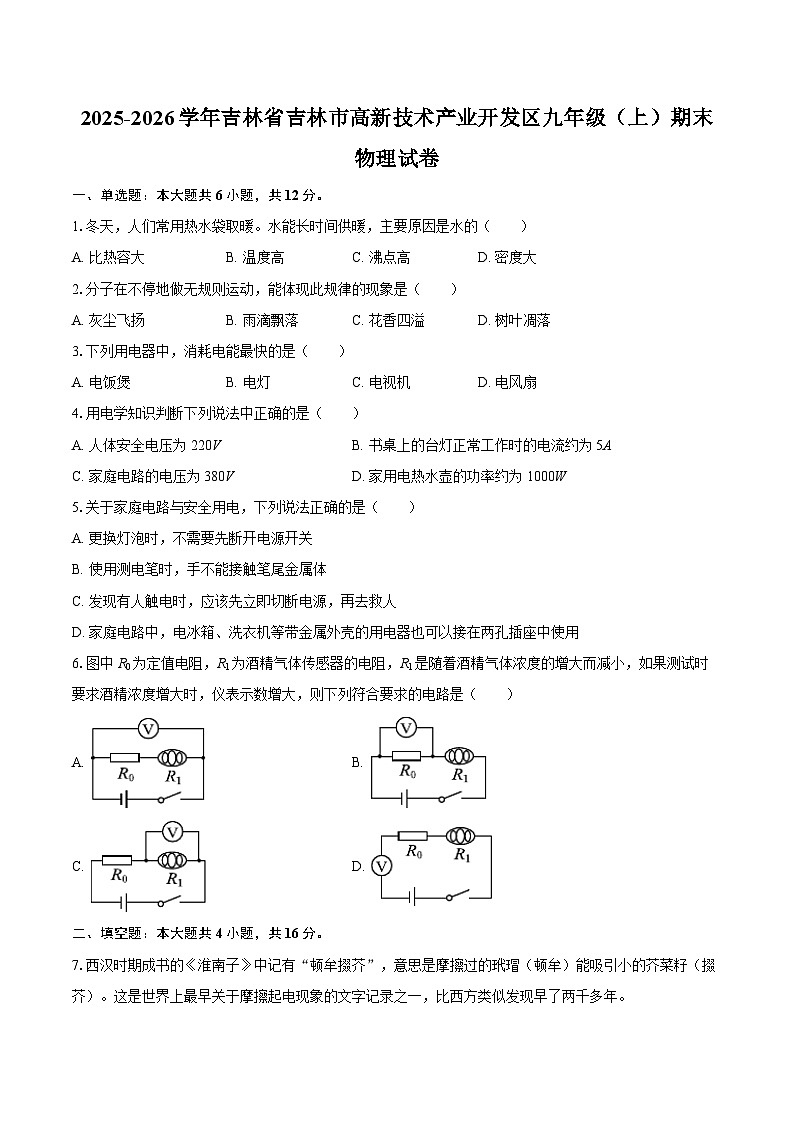

1.冬天，人们常用热水袋取暖。水能长时间供暖，主要原因是水的（ ）
A. 比热容大B. 温度高C. 沸点高D. 密度大
2.分子在不停地做无规则运动，能体现此规律的现象是（ ）
A. 灰尘飞扬B. 雨滴飘落C. 花香四溢D. 树叶凋落
3.下列用电器中，消耗电能最快的是（ ）
A. 电饭煲B. 电灯C. 电视机D. 电风扇
4.用电学知识判断下列说法中正确的是（ ）
A. 人体安全电压为220VB. 书桌上的台灯正常工作时的电流约为5A
C. 家庭电路的电压为380VD. 家用电热水壶的功率约为1000W
5.关于家庭电路与安全用电，下列说法正确的是（ ）
A. 更换灯泡时，不需要先断开电源开关
B. 使用测电笔时，手不能接触笔尾金属体
C. 发现有人触电时，应该先立即切断电源，再去救人
D. 家庭电路中，电冰箱、洗衣机等带金属外壳的用电器也可以接在两孔插座中使用
6.图中R0为定值电阻，R1为酒精气体传感器的电阻，R1是随着酒精气体浓度的增大而减小，如果测试时要求酒精浓度增大时，仪表示数增大，则下列符合要求的电路是（ ）
A. B.
C. D.
二、填空题：本大题共4小题，共16分。
7.西汉时期成书的《淮南子》中记有“顿牟掇芥”，意思是摩擦过的玳瑁（顿牟）能吸引小的芥菜籽（掇芥）。这是世界上最早关于摩擦起电现象的文字记录之一，比西方类似发现早了两千多年。

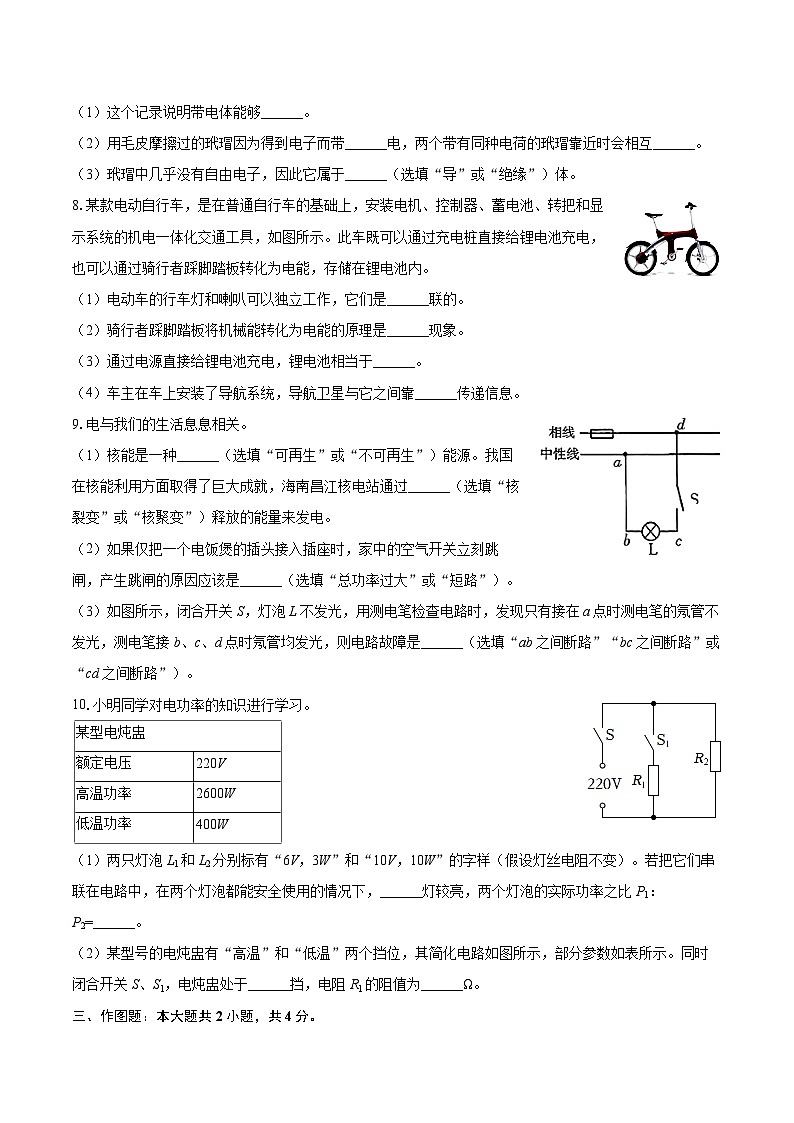

（1）这个记录说明带电体能够______。
（2）用毛皮摩擦过的玳瑁因为得到电子而带______电，两个带有同种电荷的玳瑁靠近时会相互______。
（3）玳瑁中几乎没有自由电子，因此它属于______（选填“导”或“绝缘”）体。
8.某款电动自行车，是在普通自行车的基础上，安装电机、控制器、蓄电池、转把和显示系统的机电一体化交通工具，如图所示。此车既可以通过充电桩直接给锂电池充电，也可以通过骑行者踩脚踏板转化为电能，存储在锂电池内。
（1）电动车的行车灯和喇叭可以独立工作，它们是______联的。
（2）骑行者踩脚踏板将机械能转化为电能的原理是______现象。
（3）通过电源直接给锂电池充电，锂电池相当于______。
（4）车主在车上安装了导航系统，导航卫星与它之间靠______传递信息。
9.电与我们的生活息息相关。
（1）核能是一种______（选填“可再生”或“不可再生”）能源。我国在核能利用方面取得了巨大成就，海南昌江核电站通过______（选填“核裂变”或“核聚变”）释放的能量来发电。
（2）如果仅把一个电饭煲的插头接入插座时，家中的空气开关立刻跳闸，产生跳闸的原因应该是______（选填“总功率过大”或“短路”）。
（3）如图所示，闭合开关S，灯泡L不发光，用测电笔检查电路时，发现只有接在a点时测电笔的氖管不发光，测电笔接b、c、d点时氖管均发光，则电路故障是______（选填“ab之间断路”“bc之间断路”或“cd之间断路”）。
10.小明同学对电功率的知识进行学习。
（1）两只灯泡L1和L2分别标有“6V，3W”和“10V，10W”的字样（假设灯丝电阻不变）。若把它们串联在电路中，在两个灯泡都能安全使用的情况下，______灯较亮，两个灯泡的实际功率之比P1：P2=______。
（2）某型号的电炖盅有“高温”和“低温”两个挡位，其简化电路如图所示，部分参数如表所示。同时闭合开关S、S1，电炖盅处于______挡，电阻R1的阻值为______Ω。
三、作图题：本大题共2小题，共4分。

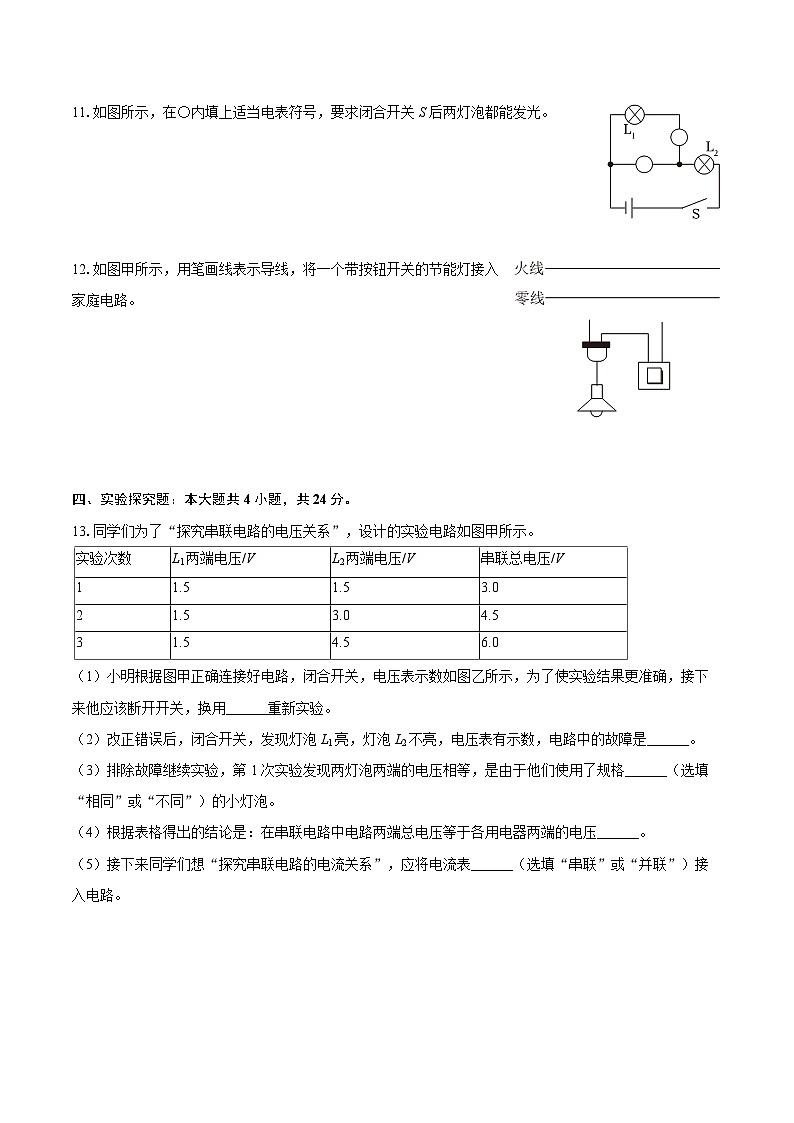

11.如图所示，在〇内填上适当电表符号，要求闭合开关S后两灯泡都能发光。
12.如图甲所示，用笔画线表示导线，将一个带按钮开关的节能灯接入家庭电路。
四、实验探究题：本大题共4小题，共24分。
13.同学们为了“探究串联电路的电压关系”，设计的实验电路如图甲所示。
（1）小明根据图甲正确连接好电路，闭合开关，电压表示数如图乙所示，为了使实验结果更准确，接下来他应该断开开关，换用______重新实验。
（2）改正错误后，闭合开关，发现灯泡L1亮，灯泡L2不亮，电压表有示数，电路中的故障是______。
（3）排除故障继续实验，第1次实验发现两灯泡两端的电压相等，是由于他们使用了规格______（选填“相同”或“不同”）的小灯泡。
（4）根据表格得出的结论是：在串联电路中电路两端总电压等于各用电器两端的电压______。
（5）接下来同学们想“探究串联电路的电流关系”，应将电流表______（选填“串联”或“并联”）接入电路。
14.在“探究通电螺线管外部磁场方向”实验中，采用了图甲所示的实验装置：
（1）当闭合开关S后，小磁针______（选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过______发生力的作用；
（2）用铁屑来做实验，得到了图乙所示的情形，它与______磁体的磁场分布相似；
（3）为了研究通电螺线管外部的磁极性质，同学们在实验中仅对调了电源的正负极进行实验，闭合开关得到了如图丙所示的两种情况，实验说明；通电螺线管的磁极极性与它的______有关。
15.如图是小林同学“探究电流与电阻关系”的实验电路。电源电压为3V，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，“30Ω，1A”的滑动变阻器一个。
（1）连接电路时，开关应______。
（2）将5Ω的定值电阻接入电路开始实验，移动滑动变阻器滑片，使电压表示数达到设定值，此时电流表示数为0.2A，则实验设定的定值电阻两端电压为______V。
（3）实验中，滑片P不动，将5Ω的定值电阻换为10Ω的定值电阻后，闭合开关S，电压表的示数会______（选填“不变”“变小”或“变大”），接下来应将滑动变阻器的滑片往______（选填“左”或“右”）端移动。
（4）小林逐一将15Ω、20Ω的电阻接入电路，继续进行实验。当______Ω的电阻接入电路后，无法将电压表示数调节到设定值。
16.学习小组测量未知电阻Rx的阻值，他们分成A、B两组用不同方法进行实验。
（1）A组设计了如图甲所示的电路图。
①在开关闭合之前，滑动变阻器的滑片P应滑至阻值最大处，目的是______；
②连接好电路，闭合开关，发现电流表和电压表都有较小的示数，但无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变。造成这一现象的原因可能是______（选填字母）；
A.电阻R断路
B.电阻R短路
C.滑动变阻器短路
D.滑动变阻器接了下面的两个接线柱
③闭合开关S，将滑动变阻器的滑片P滑至某一位置后，电压表的示数为2.4V，电流表的示数如图乙所示，则I=______A，待测电阻Rx=______Ω。
④该小组同学接下来应该多次改变滑动变阻器的位置，多次测量电阻值，取平均值，是为了______。
⑤该小组同学将定值电阻换成标有“2.5V”的小灯泡，测量小灯泡的电功率。闭合开关，调节滑动变阻器的滑片P到某一位置，电压表的示数为1.8V。若要测量小灯泡的额定功率，应将图甲中滑动变阻器滑片P向______（选填“左”或“右”）移动，直到电压表的示数为2.5V；图丙中的I-U图像是根据多组实验数据绘制而成，根据图像可得小灯泡的额定功率为______W，观察图丙所示的I-U图像不是直线的原因是______。
（2）B组设计了如图丁所示的电路图，其中电源电压未知且不变，另一定值电阻的阻值为R0：
①闭合S1，断开S2时，电压表的示数为U1；
②闭合S1、S2时，电压表的示数为U2；
③那么电阻Rx=______（用U1、U2、R0表示）。
五、简答题：本大题共2小题，共4分。
17.在古代人类就掌握了钻木取火的方法，请解释古人钻木取火是通过什么方式改变内能、使木头的内能如何变化。
18.小明将横截面积为0.5mm2的铅笔芯与导线串联接入6V电路中，发现铅笔芯热得发红而导线却几乎不发热，解释这种现象。
六、计算题：本大题共2小题，共10分。
19.如图所示，将一只灯泡与一个电阻串联后接在电源两端，灯泡恰好正常发光。已知定值电阻的阻值为24欧姆，电源两端的电压为18V，电压表的示数为6V，求：
（1）电流表的示数是多少？
（2）灯泡正常发光时灯丝的电阻是多少？
20.如图所示，将阻值为10Ω的电阻R1与另一个电阻R2接入电路，闭合开关S，电流表A1的示数为0.5A，电流表A2的示数为0.3A。求：
（1）电源电压；
（2）此电路工作1min电阻R2消耗的电能。
1.【答案】A
2.【答案】C
3.【答案】A
4.【答案】D
5.【答案】C
6.【答案】B
7.【答案】吸引轻小物体； 负；排斥； 绝缘体
8.【答案】并； 电磁感应； 用电器； 电磁波（或无线电波）
9.【答案】不可再生；核裂变； 短路； ab之间断路
10.【答案】L1；6：5； 高温；22
11.【答案】
12.【答案】解：为了安全，开关要接在火线与灯之间，如图所示：

13.【答案】0～3V量程 L2短路 相同 之和 串联
14.【答案】会;磁场 条形 电流方向
15.【答案】断开 1 变大;右 20
16.【答案】保护电路;D;0.24;10;减小误差;左;0.5;小灯泡的电阻受温度影响，温度升高时，电阻增大
17.【答案】用力钻木头，会使木头的温度升高，这是通过做功的方式使机械能转化为了内能，使木头的内能增加、温度升高的。
18.【答案】答：铅笔芯与导线串联，电流大小和通电时间相同，而铅笔芯电阻比导线大，由Q=I2Rt得，铅笔芯发热比导线多，因此“铅笔芯热得发红，而导线却几乎不发热”。
19.【答案】解：由图可知，灯泡L1与定值电阻R串联接入电路，电流表测量电路中的电流，电压表测量灯泡L1两端的电压，
（1）定值电阻两端的电压U定=U-UL=18V-6V=12V，
通过定值电阻的电流I定===0.5A，即电流表的示数是0.5A；
（2）根据串联电路电流规律可知，通过灯泡的电流IL=I定=0.5A，
灯泡正常发光时灯丝的电阻RL===12Ω。
答：（1）电流表的示数是0.5A；
（2）灯泡正常发光时灯丝的电阻是12Ω。
20.【答案】电源电压是3V 1 min内电流通过R2所做的功为36J 某型电炖盅
额定电压
220V
高温功率
2600W
低温功率
400W
实验次数
L1两端电压/V
L2两端电压/V
串联总电压/V
1
1.5
1.5
3.0
2
1.5
3.0
4.5
3
1.5
4.5
6.0
