2023-2025年徐州市各地市中考物理模拟题分类精选4.透镜及其应用

这是一份2023-2025年徐州市各地市中考物理模拟题分类精选4.透镜及其应用，共37页。试卷主要包含了单选题，填空题，作图题，实验题，科普阅读题等内容，欢迎下载使用。

一、单选题

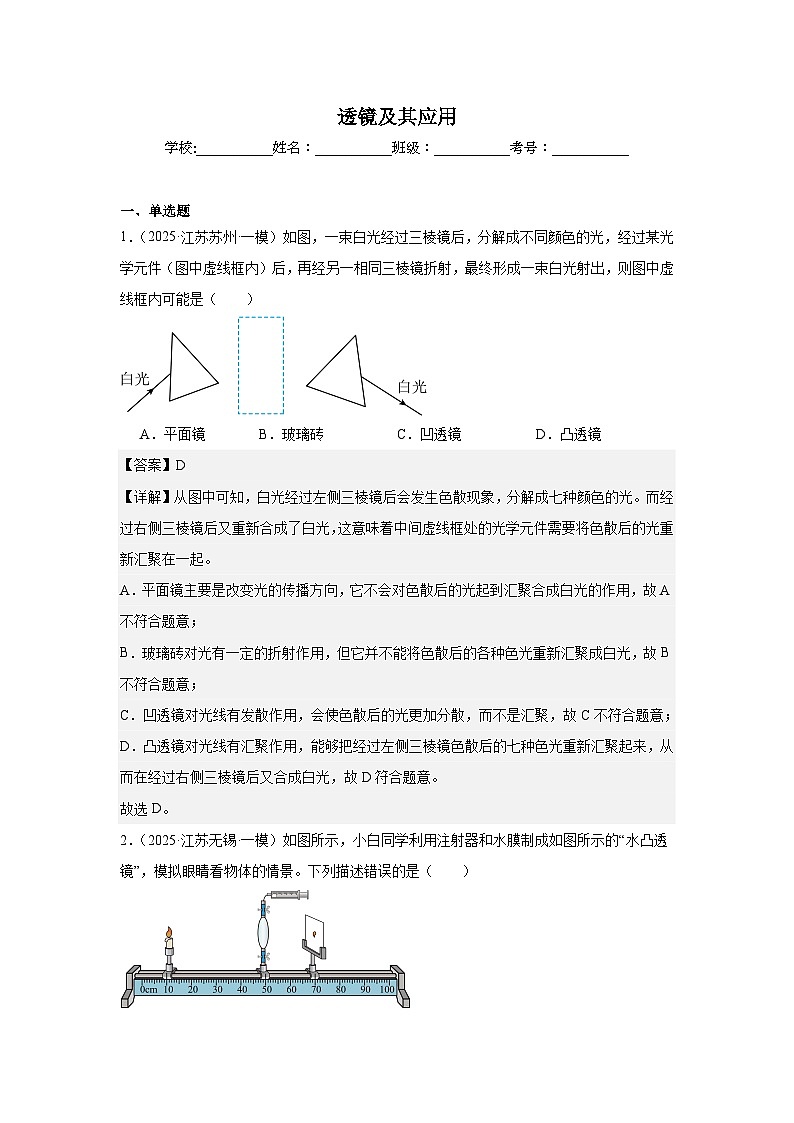

1．（2025·江苏苏州·一模）如图，一束白光经过三棱镜后，分解成不同颜色的光，经过某光学元件（图中虚线框内）后，再经另一相同三棱镜折射，最终形成一束白光射出，则图中虚线框内可能是（ ）
A．平面镜B．玻璃砖C．凹透镜D．凸透镜
【答案】D
【详解】从图中可知，白光经过左侧三棱镜后会发生色散现象，分解成七种颜色的光。而经过右侧三棱镜后又重新合成了白光，这意味着中间虚线框处的光学元件需要将色散后的光重新汇聚在一起。
A．平面镜主要是改变光的传播方向，它不会对色散后的光起到汇聚合成白光的作用，故A不符合题意；
B．玻璃砖对光有一定的折射作用，但它并不能将色散后的各种色光重新汇聚成白光，故B不符合题意；
C．凹透镜对光线有发散作用，会使色散后的光更加分散，而不是汇聚，故C不符合题意；
D．凸透镜对光线有汇聚作用，能够把经过左侧三棱镜色散后的七种色光重新汇聚起来，从而在经过右侧三棱镜后又合成白光，故D符合题意。
故选D。
2．（2025·江苏无锡·一模）如图所示，小白同学利用注射器和水膜制成如图所示的“水凸透镜”，模拟眼睛看物体的情景。下列描述错误的是（ ）

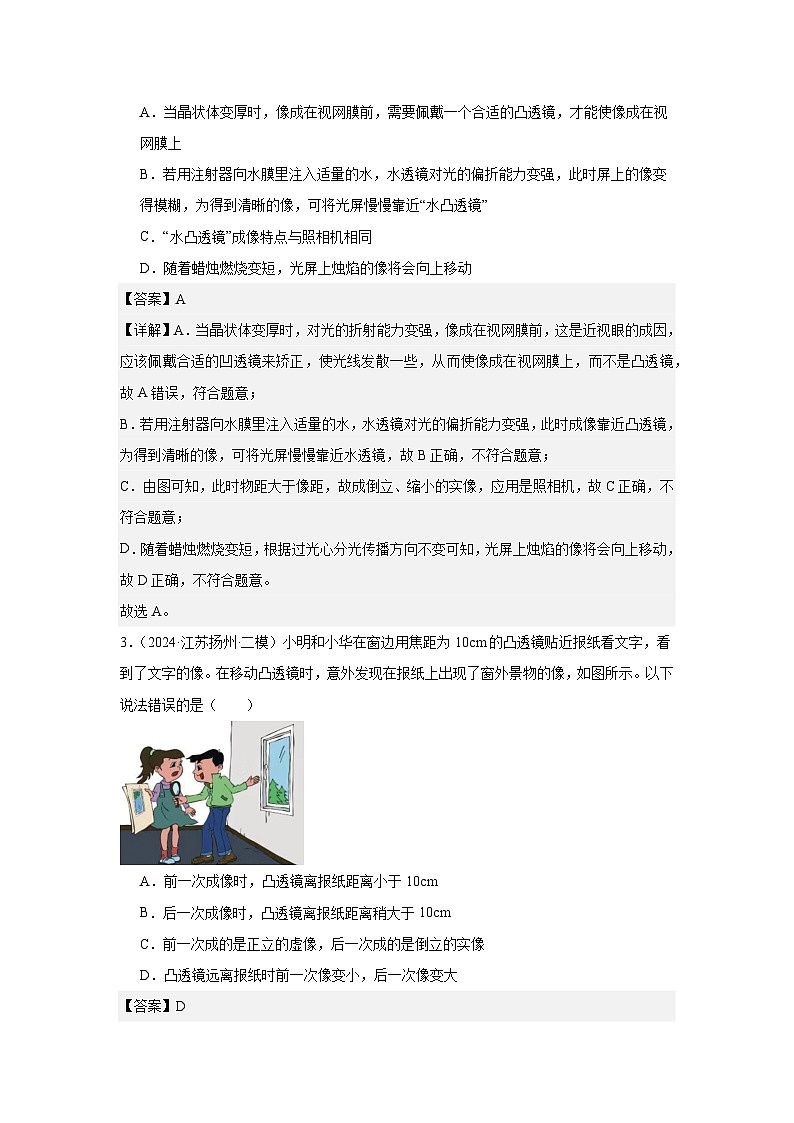

A．当晶状体变厚时，像成在视网膜前，需要佩戴一个合适的凸透镜，才能使像成在视网膜上
B．若用注射器向水膜里注入适量的水，水透镜对光的偏折能力变强，此时屏上的像变得模糊，为得到清晰的像，可将光屏慢慢靠近“水凸透镜”
C．“水凸透镜”成像特点与照相机相同
D．随着蜡烛燃烧变短，光屏上烛焰的像将会向上移动
【答案】A
【详解】A．当晶状体变厚时，对光的折射能力变强，像成在视网膜前，这是近视眼的成因，应该佩戴合适的凹透镜来矫正，使光线发散一些，从而使像成在视网膜上，而不是凸透镜，故A错误，符合题意；
B．若用注射器向水膜里注入适量的水，水透镜对光的偏折能力变强，此时成像靠近凸透镜，为得到清晰的像，可将光屏慢慢靠近水透镜，故B正确，不符合题意；
C．由图可知，此时物距大于像距，故成倒立、缩小的实像，应用是照相机，故C正确，不符合题意；
D．随着蜡烛燃烧变短，根据过光心分光传播方向不变可知，光屏上烛焰的像将会向上移动，故D正确，不符合题意。
故选A。
3．（2024·江苏扬州·二模）小明和小华在窗边用焦距为10cm的凸透镜贴近报纸看文字，看到了文字的像。在移动凸透镜时，意外发现在报纸上出现了窗外景物的像，如图所示。以下说法错误的是（ ）
A．前一次成像时，凸透镜离报纸距离小于10cm
B．后一次成像时，凸透镜离报纸距离稍大于10cm
C．前一次成的是正立的虚像，后一次成的是倒立的实像
D．凸透镜远离报纸时前一次像变小，后一次像变大
【答案】D
【详解】ABC．用凸透镜贴近报纸看文字，看到了文字的像，此时物距小于一倍焦距，成正立放大的虚像，和放大镜原理相同；在移动凸透镜时，意外的发现在报纸上出现了窗外景物的像，此时物距大于二倍焦距，成倒立缩小的实像，和照相机的原理相同，所以前一次成像时，凸透镜离报纸距离小于10cm；后一次成像时，凸透镜离报纸距离稍大于10cm，故ABC正确，不符合题意；
D．成实像时，物变近，像变远，像变大；成虚像时，物变近，像变近，像变小，所以凸透镜远离报纸时，前一次像变大；后一次是报纸作为光屏，凸透镜对着窗外物体成倒立缩小实像，凸透镜远离报纸时，物距略减小，可以忽略，视为不变，但透镜到光屏的距离明显变大，此时报纸远离像的位置，报纸上像变模糊，而不是变大，故D错误，符合题意，
故选D。
4．（2024·江苏常州·中考真题）《重庆市消防条例》规定：2024年7月1日起，禁止携带电动自行车或其电池进入电梯轿厢，一旦有人违规操作，会被电梯内的摄像头拍摄成像并智能识别，电梯将停止运行并发出声、光警报，如图所示，某次警报时，摄像头凸透镜成像的像距为10.1mm，则凸透镜的焦距可能为（ ）
A．5mmB．10mmC．15mmD．20mm
【答案】B
【详解】摄像头凸透镜成倒立缩小的实像，物距大于2倍焦距，像距大于1倍焦距小于2倍焦距，所以
2f>10.1mm>f
10.1mm>f>5.05mm
故选B。
5．（2024·江苏无锡·中考真题）用焦距为10cm的凸透镜探究凸透镜成像的规律，将点燃的蜡烛、凸透镜、光屏置于光具座上如图所示的位置，下列说法中正确的是（ ）
A．只向左移动光屏至适当位置，光屏上能呈现烛焰缩小的像
B．只向右移动光屏至适当位置，光屏上能呈现烛焰放大的像
C．只向右移动蜡烛至适当位置，光屏上能呈现烛焰放大的像
D．只移动凸透镜至适当位置，光屏上能呈现烛焰等大的像
【答案】D
【详解】A图中物距为
45.0cm-35.0cm=10.0cm
凸透镜的焦距是10cm，物距等于焦距，光屏不能成像，只向左或向右移动光屏至适当位置，光屏上不能成像，故AB错误；
C．只向右移动蜡烛至适当位置，物距小于焦距，成正立放大的虚像，光屏不能成像，故C错误；
D．将凸透镜移动到55cm，物距为
55.0cm-35.0cm=20.0cm
像距为
75.0cm-55.0cm=20.0cm
此时
u=v=2f
光屏上能呈现烛焰等大的像，故D正确。
故选D。
6．（2024·江苏宿迁·中考真题）2024年5月22日，国际生物多样性日活动在洪泽湖湿地景区举行。景区内，鸟类时而栖息，时而飞翔，飞鸟的倒影在水中穿梭。下列现象和倒影原理相同的是（ ）
A．冰透镜取火B．日晷计时
C．小孔成像D．潜望镜
【答案】D
【详解】飞鸟在水中的倒影是飞鸟的虚像，成像原理是光的反射。
A．冰透镜取火，是利用了凸透镜的会聚作用，原理是光的折射，故A不符合题意；
B．日晷计时利用了光的直线传播，故B不符合题意；
C．小孔成像的原理是光沿直线传播，故C不符合题意；
D．潜望镜利用平面镜的反射作用改变了光路，故D符合题意。
故选D。
7．（2024·江苏苏州·中考真题）如图甲所示是公共场所的宣传投影灯，装在高处的投影灯照在地面上出现图案，其内部结构如图乙所示。下列说法正确的是（ ）
A．不同方向都能看到图案是光在地面发生了漫反射
B．该投影灯的成像原理与照相机相同
C．调小镜头与图片的距离图案变小
D．地面上看到的是放大的虚像
【答案】A
【详解】A．不同方向都能看到图案是光照在粗糙地面向各个方向反射即发生了漫反射，故A正确；
B．该投影灯利用凸透镜将较小的图案放大为较大的像，应用了当凸透镜成实像时，物体位于一倍焦距和两倍焦距之间，成倒立放大的实像，与照相机原理不同，故B错误；
C．凸透镜成实像时，当物距变小时，像距会变大，像也变会变大，故调小镜头与图片的距离图案变大，故C错误；
D．地面上能看到放大的图案，是实像，故D错误。
故选A。
8．（2024·江苏扬州·中考真题）在探究凸透镜成像规律时，蜡烛、凸透镜和光屏的位置如图所示，光屏上的像清晰，此成像规律的应用是（ ）
A．照相机B．放大镜C．摄像机D．投影仪
【答案】D
【详解】如图，此时物距小于像距，成的是倒立、放大的实像，此成像规律的应用是投影仪，故ABC不符合题意，D符合题意。
故选D。
二、填空题
9．（2025·江苏苏州·一模）小明用图示装置研究眼睛成像，此时烛焰在光屏上成清晰像，水透镜的焦距可能是 （8cm/16cm/28cm）；接着模拟远视眼，操作注射器使活塞在筒内向 （左/右）移动，此时若再将蜡烛向 （左/右）移动适当距离，又能在光屏上看到清晰像。
【答案】 16cm 左 左
【详解】[1]由图得，
则此时
此时，
则，
则
故水透镜的焦距可能是16cm。
[2]接着模拟远视眼，操作注射器使活塞在筒内向左移动，使水透镜变薄，减小其对光的会聚能力。
[3]此时若再将蜡烛向左移动适当距离，物距变大，像距变小，又能在光屏上看到清晰像。
10．（2024·江苏盐城·一模）如图所示，该透镜的焦距为 cm，保持透镜在光具座上的位置不变，把点燃的蜡烛放在20cm刻度线处，移动光屏，烛焰可在光屏上成倒立 的像，生活中利用此类透镜来矫正 眼的视力缺陷。

【答案】 12.0 放大 远视
【详解】[1]平行于主光轴的平行光线经过凸透镜会会聚到焦点上，焦点到凸透镜光心 的距离叫做凸透镜的焦距；由图可知凸透镜在40cm刻度处，焦点在52cm刻度处，刻度尺的分度值是1cm，要估读 到分度值的下一位，所以透镜的焦距为12.0cm。
[2]蜡烛在 20cm刻度线上，凸透镜在40cm刻度线上，此时物距为
凸透镜的焦距是12.0cm，因此成倒立、放大的实像。
[3]凸透镜对光具有会聚作用，因此可以用来矫正远视眼。
11．（2024·江苏镇江·中考真题）在探究凸透镜成像规律的实验中，应调节烛焰和光屏中心位于凸透镜的 上。已知凸透镜焦距为，各元件初位置如图所示，要使光屏上成清晰的像：（1）若移动光屏，应将光屏向 （选填“左”或“右”）移动；（2）若透镜向左移动，最终光屏上成的是倒立、 的实像。

【答案】 主光轴 左 放大
【详解】[1]在探究凸透镜成像规律的实验中，为了确保成像的清晰和准确，我们需要调节烛焰、凸透镜和光屏三者的中心位于同一高度上，即凸透镜的主光轴上。这样，烛焰发出的光线经过凸透镜后，其成像光线才能准确地会聚在光屏上，形成清晰的像。
[2]由于物体（烛焰）到凸透镜的距离（物距）大于两倍焦距（即u>2f），根据凸透镜的成像规律，此时成倒立、缩小的实像，且像距位于一倍焦距和二倍焦距之间（即f
