2023-2025年江苏省中考物理真题分类汇编考点17 欧姆定律（Word版附解析）

这是一份2023-2025年江苏省中考物理真题分类汇编考点17 欧姆定律（Word版附解析），共22页。试卷主要包含了小小橡皮，助我探究，如图所示，利用铅笔做几个小实验等内容，欢迎下载使用。

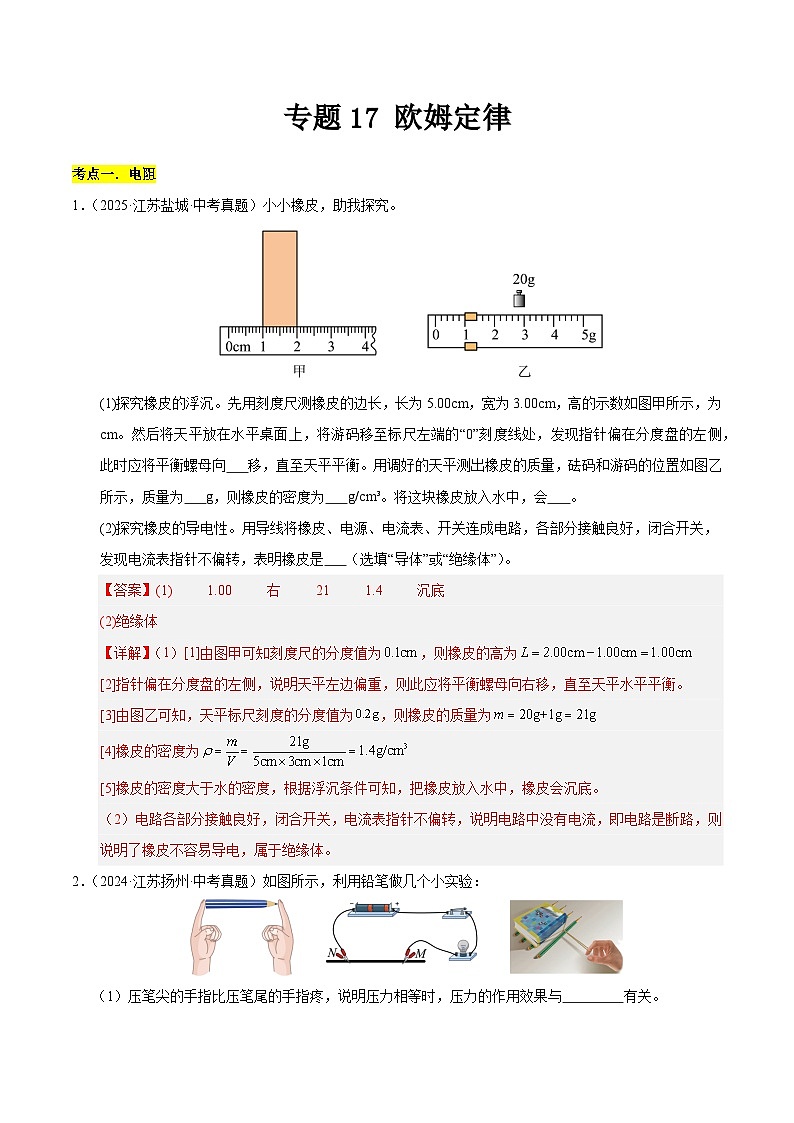

考点一．电阻
1．（2025·江苏盐城·中考真题）小小橡皮，助我探究。
(1)探究橡皮的浮沉。先用刻度尺测橡皮的边长，长为5.00cm，宽为3.00cm，高的示数如图甲所示，为 cm。然后将天平放在水平桌面上，将游码移至标尺左端的“0”刻度线处，发现指针偏在分度盘的左侧，此时应将平衡螺母向 移，直至天平平衡。用调好的天平测出橡皮的质量，砝码和游码的位置如图乙所示，质量为 g，则橡皮的密度为 g/cm³。将这块橡皮放入水中，会 。
(2)探究橡皮的导电性。用导线将橡皮、电源、电流表、开关连成电路，各部分接触良好，闭合开关，发现电流表指针不偏转，表明橡皮是 （选填“导体”或“绝缘体”）。
【答案】(1) 1.00 右 21 1.4 沉底
(2)绝缘体
【详解】（1）[1]由图甲可知刻度尺的分度值为，则橡皮的高为
[2]指针偏在分度盘的左侧，说明天平左边偏重，则此应将平衡螺母向右移，直至天平水平平衡。
[3]由图乙可知，天平标尺刻度的分度值为，则橡皮的质量为
[4]橡皮的密度为
[5]橡皮的密度大于水的密度，根据浮沉条件可知，把橡皮放入水中，橡皮会沉底。
（2）电路各部分接触良好，闭合开关，电流表指针不偏转，说明电路中没有电流，即电路是断路，则说明了橡皮不容易导电，属于绝缘体。
2．（2024·江苏扬州·中考真题）如图所示，利用铅笔做几个小实验：
（1）压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与 有关。

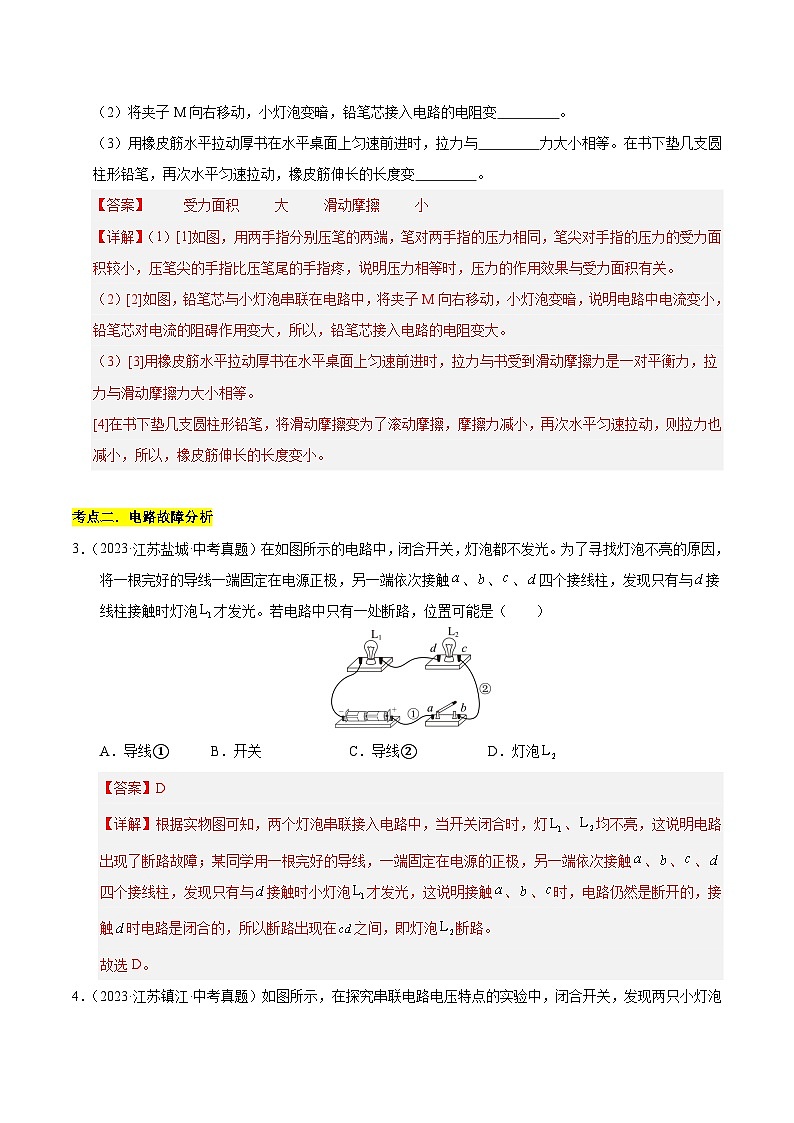

（2）将夹子M向右移动，小灯泡变暗，铅笔芯接入电路的电阻变 。
（3）用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与 力大小相等。在书下垫几支圆柱形铅笔，再次水平匀速拉动，橡皮筋伸长的长度变 。
【答案】 受力面积 大 滑动摩擦 小
【详解】（1）[1]如图，用两手指分别压笔的两端，笔对两手指的压力相同，笔尖对手指的压力的受力面积较小，压笔尖的手指比压笔尾的手指疼，说明压力相等时，压力的作用效果与受力面积有关。
（2）[2]如图，铅笔芯与小灯泡串联在电路中，将夹子M向右移动，小灯泡变暗，说明电路中电流变小，铅笔芯对电流的阻碍作用变大，所以，铅笔芯接入电路的电阻变大。
（3）[3]用橡皮筋水平拉动厚书在水平桌面上匀速前进时，拉力与书受到滑动摩擦力是一对平衡力，拉力与滑动摩擦力大小相等。
[4]在书下垫几支圆柱形铅笔，将滑动摩擦变为了滚动摩擦，摩擦力减小，再次水平匀速拉动，则拉力也减小，所以，橡皮筋伸长的长度变小。
考点二．电路故障分析
3．（2023·江苏盐城·中考真题）在如图所示的电路中，闭合开关，灯泡都不发光。为了寻找灯泡不亮的原因，将一根完好的导线一端固定在电源正极，另一端依次接触、、、四个接线柱，发现只有与接线柱接触时灯泡才发光。若电路中只有一处断路，位置可能是（ ）
A．导线①B．开关C．导线②D．灯泡
【答案】D
【详解】根据实物图可知，两个灯泡串联接入电路中，当开关闭合时，灯、均不亮，这说明电路出现了断路故障；某同学用一根完好的导线，一端固定在电源的正极，另一端依次接触、、、四个接线柱，发现只有与接触时小灯泡才发光，这说明接触、、时，电路仍然是断开的，接触时电路是闭合的，所以断路出现在之间，即灯泡断路。
故选D。

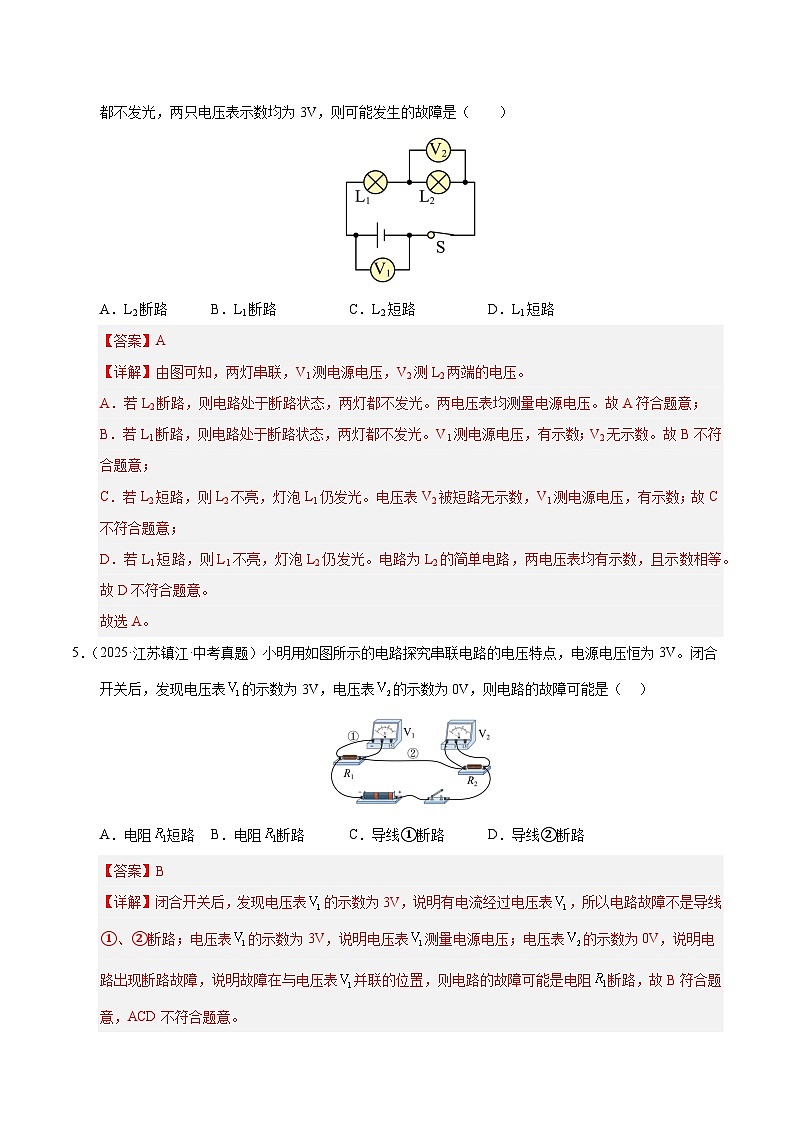

4．（2023·江苏镇江·中考真题）如图所示，在探究串联电路电压特点的实验中，闭合开关，发现两只小灯泡都不发光，两只电压表示数均为3V，则可能发生的故障是（ ）
A．L2断路B．L1断路C．L2短路D．L1短路
【答案】A
【详解】由图可知，两灯串联，V1测电源电压，V2测L2两端的电压。
A．若L2断路，则电路处于断路状态，两灯都不发光。两电压表均测量电源电压。故A符合题意；
B．若L1断路，则电路处于断路状态，两灯都不发光。V1测电源电压，有示数；V2无示数。故B不符合题意；
C．若L2短路，则L2不亮，灯泡L1仍发光。电压表V2被短路无示数，V1测电源电压，有示数；故C不符合题意；
D．若L1短路，则L1不亮，灯泡L2仍发光。电路为L2的简单电路，两电压表均有示数，且示数相等。故D不符合题意。
故选A。
5．（2025·江苏镇江·中考真题）小明用如图所示的电路探究串联电路的电压特点，电源电压恒为3V。闭合开关后，发现电压表的示数为3V，电压表的示数为0V，则电路的故障可能是（ ）
A．电阻短路B．电阻断路C．导线①断路D．导线②断路
【答案】B
【详解】闭合开关后，发现电压表的示数为3V，说明有电流经过电压表，所以电路故障不是导线①、②断路；电压表的示数为3V，说明电压表测量电源电压；电压表的示数为0V，说明电路出现断路故障，说明故障在与电压表并联的位置，则电路的故障可能是电阻断路，故B符合题意，ACD不符合题意。
故选B。
6．（2024·江苏盐城·中考真题）在探究串联电路电压的特点时，闭合开关，灯泡都不发光，电压表无示数。以下可能的是（ ）

A．短路B．断路C．短路D．断路
【答案】B
【详解】A．由图知，两灯串联，电压表测量的是L2两端电压，闭合开关，灯泡都不发光，说明电路发生了断路故障；电压表无示数，说明电压表不能连接电源两极，说明是L1发生了断路故障，故ACD不符合题意，B符合题意。
故选B。
7．（2023·江苏南京·中考真题）如图所示，两只灯泡都不亮。在闭合开关且不拆开导线的情况下，将M接电源“+”极， N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V。若故障是由两灯引起的，则可能是（ ）
A．L1、L2都短路
B．L1、L2都断路
C．L1短路且L2断路
D．L1断路且L2短路
【答案】D
【详解】闭合开关，该电路为串联电路，灯泡不亮，说明灯泡短路或电路中有断路故障。在闭合开关且不拆开导线的情况下，将M接电源“+”极，N依次试触A、B接线柱，发现电压表示数前后两次相等，且接近3V，若故障是由两灯引起的；当N接A时，电压表有示数且接近3V，说明L1可能断路；N接B时，电压表有示数且接近3V，说明此段电路有可能断路。若L1短路，则电压表无示数；若L2短路，则L1能亮；因此判断为L1断路，L2短路。故选D。
考点二．动态电路分析
8．（2024·江苏常州·中考真题）海水盐浓度越大，其导电性越好，固定间距金属片A、B之间海水的电阻越小。下列电路中，电源电压恒定，为定值电阻，闭合开关S，海水盐浓度越大，电表示数越大的是（ ）
A．B．
C．D．
【答案】A
【详解】AB．由题意可知，金属片A、B之间海水与定值电阻R0串联，海水盐浓度越大，固定间距金属片A、B之间海水的电阻越小，根据串联电电路电压分配关系可知得，R0两端的电压越大，金属片A、B两端的电压越小，故A符合题意，B不符合题意；
C．由图可知，电压表测电源电压，由于电源电压恒定，电压表不变，故C不符合题意；
D．由图可知，金属片A、B之间海水与R0并联，电流表测R0的电流，由于电源电压恒定，由可知，定值电阻R0的电流不变，故D不符合题意。
故选A。
9．（2025·江苏苏州·中考真题）如图所示的电路中，闭合开关S后，当滑片P向右移动时，则（ ）
A．电流表A示数变小 B．电压表示数不变
C．电压表示数与电流表A示数之比变大 D．电压表示数与电流表A示数之比变小
【答案】D
【详解】AB．由图可知，电阻R1和变阻器R2串联，电压表V1测量R1两端的电压，电压表V2测量变阻器两端的电压，闭合开关S后，当滑片P向右移动时，变阻器R2连入电路的电阻变小，由电阻的串联可知电路的总电阻变小，由可知电路中的电流变大，即电流表A的示数变大，由U=IR可知电阻R1两端的电压变大，即电压表示数变大，故AB不符合题意；
C．由可知电压表示数与电流表A示数之比等于R1的阻值，R1的阻值不变，所以电压表示数与电流表A示数之比不变，故C不符合题意；
D．由可知电压表示数与电流表A示数之比等于R2的阻值，R2的阻值变小，所以电压表示数与电流表A示数之比变小，故D符合题意。
故选D。
10．（2023·江苏连云港·中考真题）如图是测量货车质量的地磅示意图，货车的质量可以通过电流表的示数转换测出，为定值电阻。下列说法正确的是（ ）

A．地磅的量程与大小无关
B．货车的质量变大时，电流表的示数变小
C．将电流表换成电压表也能测量货车的质量
D．仅增大，称量同一货车质量时，电流表示数变小
【答案】D
【详解】A．由图可知，变阻器和电阻R0串联，电流表测量电路中的电流，电路中的电流，即电流表的示数
货车的质量可以通过电流表的示数转换测出，地磅的量程与大小有关，故A错误；
B．货车的质量变大，滑动变阻器的滑片向下移动，其接入电路的电阻变小，电路的总电阻变小，由可知电路中电流变大，电流表的示数变大，故B错误；
C．电压表内阻很大，将电流表换成电压表，电路中电流很小，电压表的指针偏转很小，不能测量货车的质量，故C错误；
D．仅增大，称量同一货车质量时，变阻器连入电路的阻值不变，由
可知电路中的电流变小，即电流表的示数变小，故D正确。
故选D。
考点三．欧姆定律的简单计算
11．（2024·江苏无锡·中考真题）用如图所示的电路探究通过导体的电流与电阻的关系。器材有：干电池2节（每节1.5V，串联使用），开关、滑动变阻器（20Ω 2A）、电压表、电流表各一个，阻值为5Ω、10Ω、15Ω、20Ω的定值电阻各一个，导线若干，连接好电路，设定加在电阻两端的电压为1.2V进行探究，发现在获得两组数据后无法再进行实验，为了继续使用前面两组数据，利用现有器材完成探究，下列方案中可行的是（ ）
①用1节干电池作为电源
②将设定加在电阻两端的电压调整为2V
③将5Ω的电阻串联在开关和滑动变阻器之间
④将10Ω的电阻串联在开关和滑动变阻器之间
A．只有①②B．只有①④C．只有③④D．只有①③④
【答案】B
【详解】由图得，定值电阻R与变阻器串联，电压表测量定值电阻R的电压，电流表测量电路电流。电源电压由2节干电池组成，定值电阻的电压为1.2V，变阻器的电压为
由串联电路电流特点与欧姆定律得
当变阻器接入电路中电阻最大为20Ω时，定值电阻接入电阻最大为
则15Ω、20Ω的定值电阻无法完成实验。
①若用1节干电池作为电源，则变阻器的电压为
由串联电路电流特点与欧姆定律得
当定值电阻接入电路中电阻最大为20Ω时，变阻器需要接入电路中电阻为
故改用1节干电池作为电源可以完成实验，故①符合题意；
②为了继续使用前面两组数据，实验中要控制定值电阻的电压不变，则不能将设定加在电阻两端的电压调整为2V，故②不符合题意；
③④当定值电阻接入电路中电阻最大为20Ω时，变阻器接入电阻最大为
则应在电路中串联一个电阻，电阻的阻值最小为
故③不符合题意，④符合题意，故ACD不符合题意，B符合题意。
故选B。
12．（2025·江苏宿迁·中考真题）噪声是污染环境的公害之一，某科技小组为了监测噪声的强弱，用学生电源、电压表、定值电阻、声敏电阻R等实验器材进行探究，设计如图甲所示电路。其中R的阻值随声音强弱变化如图乙所示。某次测试中，当噪声为70dB时，电压表示数为6V；当噪声为40dB时，电压表示数为3V。下列说法正确的是（ ）
A．阻值为20Ω
B．电源电压为24V
C．电路中电压表示数随声音强弱增大而减小
D．当电压表示数为4.5V时，噪声强度为50dB
【答案】D
【详解】AB．由图甲可知，两电阻串联，电压表测量定值电阻的电压，噪声为70dB时，由图乙可知，此时声敏电阻的阻值为R=20Ω，噪声为40dB时，由图乙可知，此时声敏电阻的阻值为R'=50Ω，根据串联电路的电压之比等于电阻之比，故有R0∶R=U0∶(U-U0)
则得R0∶20Ω=6V∶(U-6V)①
则得R0∶50Ω=3V∶(U-3V)②
解得U=18V，R0=10Ω，故AB错误；
C．由图乙可知，当声音强度增大时，声敏电阻的阻值减小，电路的总电阻减小，根据欧姆定律可知，电路电流增大，根据U=IR可知R0两端的电压变大，即电压表示数变大，故C错误；
D．当电压表示数为4.5V时，根据R0∶R″=U0∶(U-U0)
得到10Ω∶R″=4.5V∶(18V-4.5V)
解得R″=30Ω，根据乙图可知，噪声强度为50dB，故D正确。
故选D。
13．（2024·江苏宿迁·中考真题）在“探究并联电路电流特点”的活动中，部分电路如图所示，，，电流表有“”和“”两个量程，测量了电阻的电流为。为完成实验探究，做法正确的是（ ）
A．使用“”量程，只测量的电流
B．使用“”量程，只测量的电流
C．使用“”量程，分别测量支路和干路的电流
D．使用“”量程，分别测量支路和干路的电流
【答案】D
【详解】R1、R2并联，电压相等，由欧姆定律得，R1、R2电压为
R2电流为
干路电流为
则使用“”量程，分别测量支路和干路的电流，故ABC错误，D正确。
故选D。
14．（2024·江苏扬州·中考真题）如图所示，电源电压恒为6V，敏感元件T的电阻随电流的增大而减小。电压表示数为2V时，电流表示数为0.2A，当电压表示数为2.4V时，电流表示数可能是（ ）
A．小于0.18AB．等于0.18A
C．大于0.18A，小于0.2AD．大于0.2A，小于0.24A
【答案】A
【详解】由电路图可知，敏感元件T与滑动变阻器串联，电压表测滑动变阻器两端的电压，电流表测电路中电流。电压表示数为2V时，电流表示数为0.2A，由欧姆定律可知
当电压表示数为2.4V时，由串联电路电压特点可知，敏感元件T两端的电压
若敏感元件T的电阻不随电流的变化而变化，则
由于当电压表示数为2.4V时，电路中电流减小了，因此T的阻值增大，由可知，此时的电流小于0.18A。故A符合题意，BCD不符合题意。
故选A。
15．（2025·江苏南通·中考真题）冬天，为控制蔬菜大棚的温度在20~28℃，同学们设计了如图所示的控制电路。电源电压3V，R1是热敏电阻，R0选用3kΩ或5kΩ的定值电阻。闭合开关S，当R1两端电压U≥2V时，开启加热系统；当U≤1.8V时，关闭加热系统。热敏电阻R1在不同温度时的阻值如下表。下列说法正确的是（ ）
A．R1的阻值与温度成反比
B．选用3kΩ的定值电阻能够满足设计的要求
C．R1和R0的功率可能相等
D．增大电源电压使开启加热系统的温度变低
【答案】B
【详解】A．由表中数据可知，热敏电阻阻值虽随温度升高而减小，但并非与温度成严格的“反比”关系，故A错误；
B．R1与R0串联，若R0=3kΩ，当R1两端电压U1=2V时，则U0=U-U1=3V-2V=1V
串联电路电流相等，则
即
对应温度20℃，开启加热系统； 当R1两端电压U1=1.8V时，则
串联电路电流相等，则
即
对应温度28℃，关闭加热系统；符合要求，故B正确；
C．R1与R0串联，功率相等时，I02R0=I12R1，R1=R0，若R0=3kΩ，R1=3kΩ，对应的温度是38.2℃，超过了温度在20～28℃范围，故C错误；
D．增大电源电压，若R0=3kΩ，R1两端电压U1=2V时，U0=U-U1=6V-2V=4V
串联电路电流相等
即
由表中数据可知，温度高于45.5℃，使开启加热系统的温度变高，故D错误。
故选B。
16．（2023·江苏连云港·中考真题）两个电阻串联在电路中，已知。通过两个电阻的电流的大小关系是 （选填“>”“=”或“”“=”或“
【详解】[1]因为串联电路电流处处相等，所以
[2]由题可知，而且，由可知R1两端的电压大于R2两端的电压，即
17．（2023·江苏泰州·中考真题）如图甲所示电路，开关S1、S2闭合后两电流表的指针均指在同一位置，示数如图乙所示，则通过R1的电流为 A，两电阻之比R1∶R2= ；只断开开关S2，电流表A1的示数将 （变大／变小／不变）。

【答案】 1.44 1∶4 变小
【详解】[1]由图可知，开关S1、S2闭合后，两电阻并联，电流表A1测干路电流，电流表A2测R2所在支路电流；两电流表的指针均指在同一位置，示数如图乙，根据并联电路电流规律可知，电流表A1选用分度值为0.1A的大量程，示数为1.8A，电流表A2选用分度值为0.02A的小量程，示数为0.36A，即通过R2的电流为0.36A。根据并联电路电流规律可得通过R1的电流为
[2]根据欧姆定律已经并联电路支路两端电压相等的规律可知
则
[3]只断开开关S2，此时电路由原来的两电阻并联变为只有R1的简单电路，流表A1只测通过R1的电流，总电阻变大，电压不变，根据欧姆定律可知，通过R1的电流变小，即电流表A1的示数变小。
18．（2023·江苏扬州·中考真题）小锋设计如图所示的电路来判断梅雨季节教室里相对湿度的变化．选用的器材有：电源、湿度传感器（其电阻的阻值随相对湿度的增大而减小）、定值电阻、一只电压表（量程为）等。当相对湿度为时，，电压表示数为，则电压表是并联在 的两端。当电压表示数变大时，教室里相对湿度在 。

【答案】 定值电阻R/R/定值电阻 增大
【详解】[1]由题图可知，两电阻串联，由串联电路分压原理可得
因为电源电压为，电压表示数为，所以电压表测量的是定值电阻R两端的电压，即电压表并联在定值电阻R的两端。
[2]电压表示数变大，即定值电阻两端电压变大，由欧姆定律可得，流过电路的电流变大，则电路的总电阻变小，可知湿度传感器的电阻减小，所以教室里的相对湿度增大。
19．（2025·江苏苏州·中考真题）某科技小组要设计冬季植物大棚控温系统。
【任务与要求】当环境温度，加热设备开启工作；温度，停止工作，大棚内的温度维持在一定范围。
【设计与实施】①器材有：电压为的电源、定值电阻、可控加热设备、热敏电阻（阻值随温度变化的关系如图甲）等；②设计的电路如图乙，加热设备是否工作由其两端的电压来控制，当时，加热设备开启工作，当时，加热设备不工作。（不考虑加热设备对电路的影响）
【分析与思考】
(1)电路中的 是热敏电阻；
(2)定值电阻的阻值为 ；
(3) V；
(4)长时间使用后，电源电压降低，系统控制的最高温度将 。
【答案】(1)
(2)80
(3)3
(4)降低
【详解】（1）由图甲可知，热敏电阻阻值随温度升高而减小。图乙中，与串联。若是热敏电阻，温度升高时，阻值变小，根据串联分压原理，电压减小，则电压变大，即加热设备两端的电压变大，不符合题意，所以不是热敏电阻；若是热敏电阻，温度升高时，阻值变小，根据串联分压原理，电压减小，则加热设备两端的电压减小，符合题意。所以是热敏电阻。
（2）开启工作时，加热设备两端的电压，即电压为4V，温度为，对应热敏电阻，根据串联分压原理则有
解得定值电阻。
（3）停止工作时，温度为，对应热敏电阻，根据串联分压原理则有
解得。
（4）停止加热时，温度最高，根据串联分压原理则有
则有
长时间使用后，电源电压降低，则对应阻值变大，因为热敏电阻阻值随温度升高而减小，所以系统控制的最高温度降低。
20．（2024·江苏镇江·中考真题）图1是小华设计的天然气浓度测试仪，电源电压U恒为，R为定值电阻，电压表量程为，将电压表作为气体浓度的显示装置。气敏电阻阻值与气体浓度的关系如图2所示。当气体浓度增加时，的阻值将 ，电压表的示数会 。要求将电压表示数为处标为气体浓度0.5%，电阻R的阻值应为 。若长时间使用后，电源电压降低，则测量结果 （选填“大于”、“小于”或“等于”）实际的气体浓度。
【答案】 减小 增大 12 小于
【详解】[1]根据图2，当气体浓度增加时，Rx​的阻值将减小。这是因为气敏电阻的阻值会随着其敏感的气体浓度的变化而变化，浓度增加，电阻减小。
[2]由于电路是串联的，根据串联电路的分压特点，电阻越大，分得的电压也越大。因此，当Rx的阻值减小时，它分得的电压也会减小，而电压表与定值电阻R并联，所以电压表的示数（即定值电阻R两端的电压）会增大。
[3]当电压表示数为1.5V，且此时气体浓度为0.5%时，根据图2，可以知道此时Rx​的阻值为20Ω。由于电源电压为4V，根据串联电路的电压特点，可以得到定值电阻R两端的电压为
此时电路中的电流为
根据欧姆定律，求出电阻R的阻值为
若长时间使用后，电源电压降低，那么整个电路中的电流都会减小。由于电压表与定值电阻R并联，所以电压表的示数（即定值电阻R两端的电压）也会减小。但是，由于气敏电阻Rx​的阻值并没有改变，而电压表的示数却减小了，那么根据我们之前的分析（电压表示数越大，气体浓度越高），电压表就会显示一个比实际气体浓度更低的值。因此，测量结果会小于实际的气体浓度。
21．（2025·江苏盐城·中考真题）图甲为科技小组设计的模拟电路，用手测量仰卧起坐次数。电源电压恒定不变，R1为定值电阻，R2为光敏电阻，其阻值随光照强度的减小而增大。当射向R2的红外线被遮挡时，R2两端的电压达到设定值，触发计数系统计数。测试过程中，R2两端电压与时间的关系图像如图乙所示，电流表示数与时间的关系图像如图丙所示，且完成每次仰卧起坐的时间相同。
(1)求1min内完成仰卧起坐的个数。
(2)求触发计数时，光敏电阻R2的阻值。
(3)求电路中的电源电压。
【详解】（1）由图乙可知，在0 ~ 2.4s 时间内电压出现两次达5V 的触发过程，说明2.4 s 内完成了2 次仰卧起坐，因此每次所用时间为1.2 s；则1 min 内可完成的个数为
（2）触发计数时，由图乙可知光敏电阻R2两端电压U2 = 5.0 V，由图丙可知此时电路中电流I = 0.1A，此时光敏电阻R2的阻值为
（3）触发计数时，由图乙可知光敏电阻R2两端电压U2 = 5.0 V，由图丙可知此时电路中电流I = 0.1 A，由图甲可知两个电阻串联，则电源电压为 ①
未触发计数时，由图乙可知光敏电阻R2两端电压U2 = 3.0 V，由图丙可知此时电路中电流I = 0.3 A，则电源电压为 ②
解①②得，
22．（2024·江苏宿迁·中考真题）新房装修时，工人经常用普通量角器测量一些角度，不方便读数。小明根据所学的知识设计了电子量角器，电路如图所示，电流表的量程为，电压表的量程为，为半圆弧电阻的圆心，金属滑片为半径，与半圆弧接触良好，接入电路的电阻与指针旋转角度成正比，电源电压恒为，为电阻箱。将滑片旋转至处，调节的阻值，使电路中电流为0.6A。
(1)求电阻箱接入电路的阻值；
(2)调节为时，电流表示数为0.3A，求此时电压表示数；
(3)为能满足测量的要求，重新调节电阻箱，求满足要求的的最小阻值。
【详解】（1）将滑片旋转至处，调节的阻值，电路为的简单电路，电路中电流为0.6A，由欧姆定律可知电阻箱接入电路的阻值为
（2）调节为时，圆弧电阻的二分之一电阻值R中连入电路中与电阻箱串联，电压表测变阻器的电压，电流表测电路的电流，电流表示数为0.3A，由欧姆定律可知电阻箱的电压为
U2=I2R0=0.3A×10Ω=3V
由串联电路电压的规律，此时电压表示数
UV =U-U2=6V -3V=3V
（3）由欧姆定律可知
调节为时圆弧电阻的最大电阻为
R滑max=2R中=2×10Ω=20Ω
根据已知条件可知，电压表的量程为，即变阻器的最大电压为3V，此时电阻箱的电压最小，电阻箱的阻值最小（此时电路中的电流为
根据串联电阻电压的规律电阻箱的电压为
U箱=6V-3V=3V
根据分压原理有
即
满足要求的的最小阻值
23．（2024·江苏常州·中考真题）如图所示的电路中，电源电压恒定，小灯泡L标有“6V 3.6W”字样（忽略温度变化对灯丝电阻的影响），滑动变阻器标有“200Ω 1.25A”字样，定值电阻阻值为20Ω，电流表的量程为0~3A，电压表的量程为0~15V，求：
（1）小灯泡的额定电流
（2）小灯泡的电阻
（3）只闭合开关S、，小灯泡恰好正常发光，求电源电压
（4）只闭合开关S、，在保证电路元件安全的前提下，求滑动变阻器接入电路的电阻范围
【详解】解：（1）根据电功率的公式，可以得到小灯泡的额定电流为
（2）小灯泡的电阻
（3）当只闭合开关S、S1​时，小灯泡L与定值电阻R0​串联。由于小灯泡恰好正常发光，所以此时电路中的电流等于小灯泡的额定电流，此时定值电阻R0两端的电压为
根据串联电路的电压特点，电源电压等于各用电器两端电压之和，即电源电压为
（4）当只闭合开关S、S2​时，滑动变阻器Rx​与小灯泡串联。由于电流表的量程为0∼3A，电压表的量程为0~15V，滑动变阻器允许通过的最大电流为1.25A，小灯泡的电流不能超过0.6A。所以电路中的最大电流为0.6A，此时小灯泡的电压为6V，滑动变阻器接入电路的电阻最小，则滑动变阻器两端的电压为
滑动变阻器接入电路的电阻
又因为电压表的量程为0∼15V，所以滑动变阻器两端的最大电压不能超过15V。此时电路中的电流最小，根据欧姆定律和串联电路的电压特点，此时小灯泡两端的电压为

此时电路中的电流为
所以滑动变阻器接入电路的电阻最大为
答：（1）小灯泡的额定电流为0.6A；
（2）小灯泡的电阻是10Ω；
（3）电源电压是18V；
（4）滑动变阻器接入电路的电阻范围是20Ω∼50Ω。
24．（2025·江苏无锡·中考真题）小红和小华设计一种能自动测定油箱内油面高度的装置。器材有：电源（电压可调）、电流表、电压表、阻值约为100Ω的电阻片、定值电阻R、细金属杆OABC、浮子（体积为20cm3）、开关、导线、油箱、汽油、汽油为绝缘体。（，g取10N/kg）
(1)她们首先要从电阻片上截取一段阻值为40Ω的电阻，为此连接了如图甲所示的电路。将鳄鱼夹置于电阻片的B端，闭合开关S，电压表示数如图乙所示为 V。向A端缓慢移动鳄鱼夹，观察电流表示数，当示数为 A时，标记鳄鱼夹的位置，则该位置到A端的阻值即为40Ω。
(2)她们重新调节了电源电压，连接了如图丙所示的装置，电阻R′=40Ω；它与金属杆OA接触良好（摩擦不计）、金属杆OABC可以绕固定点O自由转动，其重心在OC连线上。浮子可以绕CD轴自由转动。
①在油箱内倒入汽油，当浮子处于图丙所示的位置时，浮子浮在汽油中静止，恰好一半体积浸入汽油，此时浮子所受浮力大小为 N，继续倒油，油面上升，浮子再次静止时，浸在汽油中的体积 （选填“变大”“变小”或“不变”）。
②为了在电流表的刻度盘上标出油箱内油面高度，闭合开关S，当OA处于M端的位置，在电流表的刻度盘上标定此时油面高度为0cm，此时电流表示数为0.12A。继续向油箱内倒入汽油，记录油面高度h和对应的电流表示数I，当OA处于N端的位置时，电流表示数为0.6A，数据记录在下表中，则该装置中电源电压为 V，电阻R阻值为 Ω；当电流表示数为0.5A时，油面高度为 cm。
【答案】(1) 12 0.3
(2) 0.075 不变 6 10 9.5
【详解】（1）[1]由图可知，电压表量程为0~15V，分度值为0.5V，电压表示数为12V。
[2]电阻两端的电压为12V，当连入电路中的电阻为时，电路中的电流为
（2）[1]浮子体积为20cm3，浮子浮在汽油中静止，恰好一半体积浸入汽油，排开液体的体积为10cm3，此时浮子所受浮力大小为
[2]继续倒油，油面上升，浮子再次静止时，仍是漂浮，浮力等于重力，因重力不变，所以浮力不变，则浸入汽油中的体积不变。
[3][4]闭合开关S，当OA处于M端的位置，R与串联，在电流表的刻度盘上标定此时油面高度为0cm，此时电流表示数为0.12A，根据串联电路的特点和欧姆定律知，电源电压为
当OA处于N端的位置时，只有R连入电路，电流表示数为0.6A，电源电压为
解得，
[5]当电流表示数为0.5A时，根据串联电路的特点和欧姆定律知
解得
根据表中数据，当h=2.5cm时，电流为0.15A，根据串联电路的特点和欧姆定律知
解得
当h=5cm时，电流为0.2 A，根据串联电路的特点和欧姆定律知
解得
当h=7.5cm时，电流为0.3A，根据串联电路的特点和欧姆定律知
解得
根据电阻和高度变化规律可知，高度增大2.5cm，电阻减小，故高度增大0.5cm，电阻减小，电阻的表达式
因此当电阻时，有
解得温度/℃
4.1
9.0
14.3
20.0
28.0
38.2
45.5
阻值/kΩ
22
16
10
6
4.5
3
2.5
油面高度h/cm
0
2.5
5
7.5
10
电流表示数I/A
0.12
0.15
0.2
0.3
0.6
