2023-2025年江苏省中考物理真题分类汇编考点20 电磁转换（Word版附解析）

这是一份2023-2025年江苏省中考物理真题分类汇编考点20 电磁转换（Word版附解析），共28页。试卷主要包含了按要求作图，按题目要求作图等内容，欢迎下载使用。

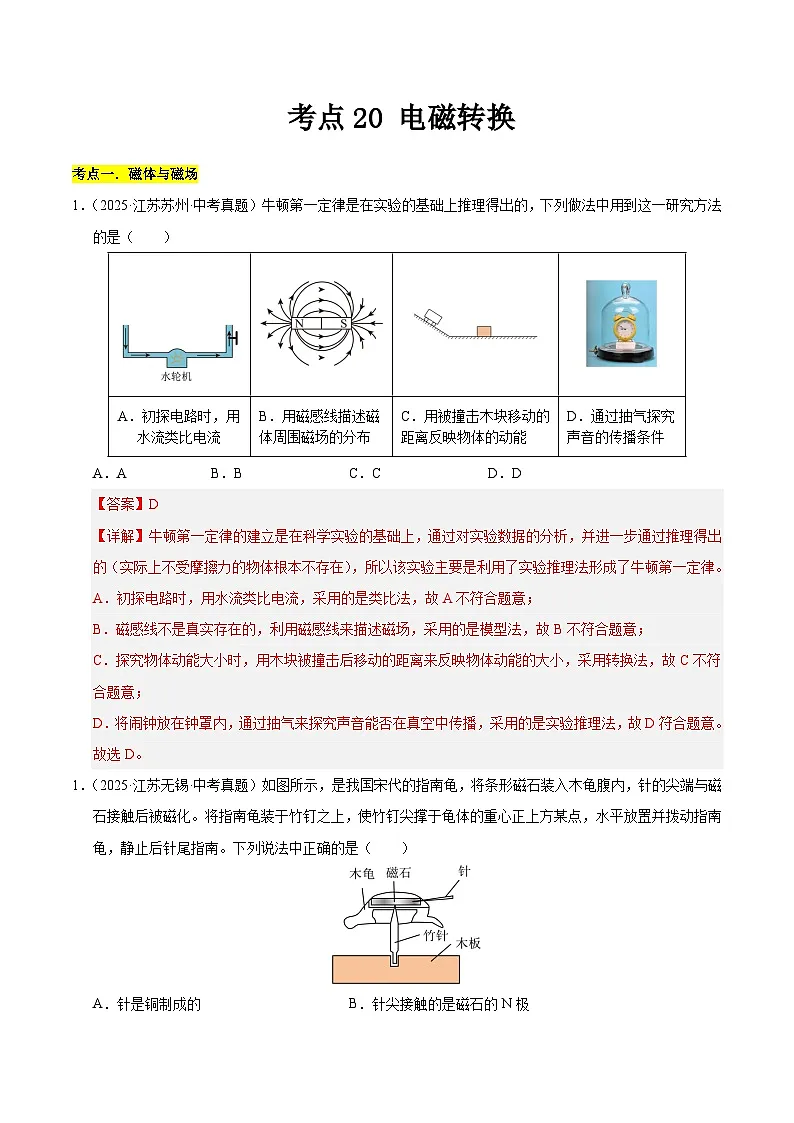

考点一．磁体与磁场
1．（2025·江苏苏州·中考真题）牛顿第一定律是在实验的基础上推理得出的，下列做法中用到这一研究方法的是（ ）
A．AB．BC．CD．D
【答案】D
【详解】牛顿第一定律的建立是在科学实验的基础上，通过对实验数据的分析，并进一步通过推理得出的（实际上不受摩擦力的物体根本不存在），所以该实验主要是利用了实验推理法形成了牛顿第一定律。
A．初探电路时，用水流类比电流，采用的是类比法，故A不符合题意；
B．磁感线不是真实存在的，利用磁感线来描述磁场，采用的是模型法，故B不符合题意；
C．探究物体动能大小时，用木块被撞击后移动的距离来反映物体动能的大小，采用转换法，故C不符合题意；
D．将闹钟放在钟罩内，通过抽气来探究声音能否在真空中传播，采用的是实验推理法，故D符合题意。
故选D。

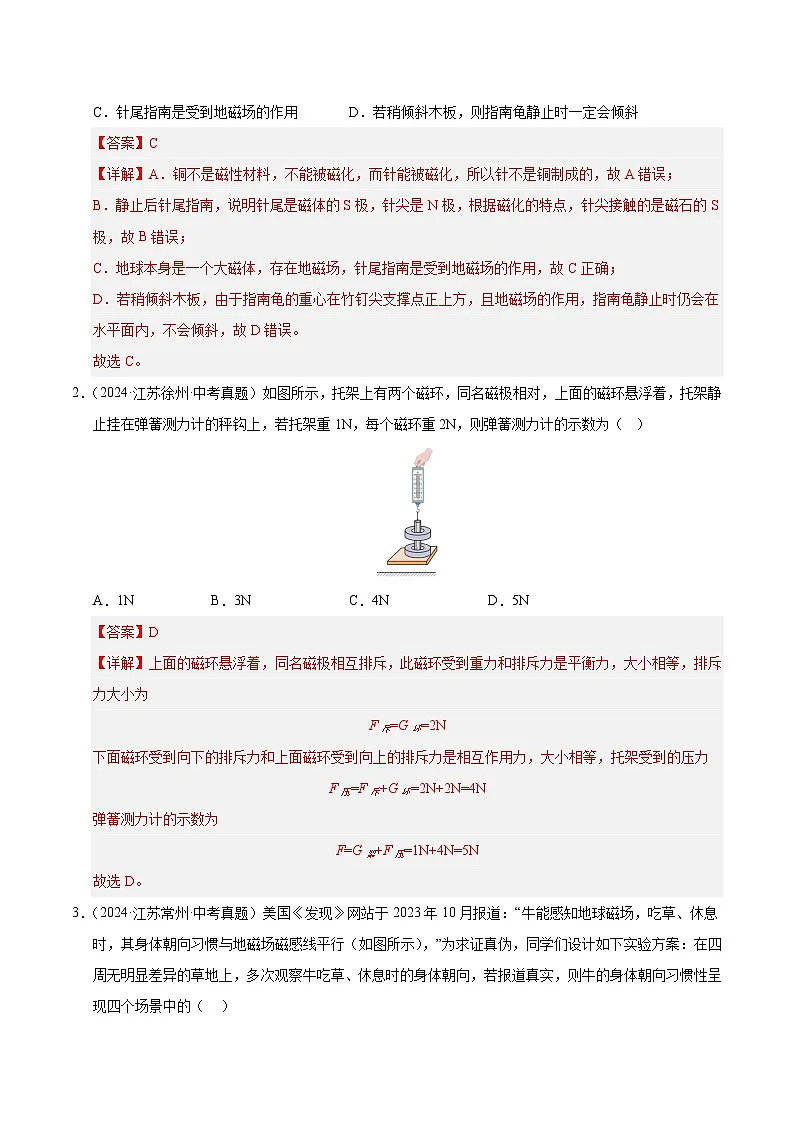

1．（2025·江苏无锡·中考真题）如图所示，是我国宋代的指南龟，将条形磁石装入木龟腹内，针的尖端与磁石接触后被磁化。将指南龟装于竹钉之上，使竹钉尖撑于龟体的重心正上方某点，水平放置并拨动指南龟，静止后针尾指南。下列说法中正确的是（ ）
A．针是铜制成的B．针尖接触的是磁石的N极
C．针尾指南是受到地磁场的作用D．若稍倾斜木板，则指南龟静止时一定会倾斜
【答案】C
【详解】A．铜不是磁性材料，不能被磁化，而针能被磁化，所以针不是铜制成的，故A错误；
B．静止后针尾指南，说明针尾是磁体的S极，针尖是N极，根据磁化的特点，针尖接触的是磁石的S极，故B错误；
C．地球本身是一个大磁体，存在地磁场，针尾指南是受到地磁场的作用，故C正确；
D．若稍倾斜木板，由于指南龟的重心在竹钉尖支撑点正上方，且地磁场的作用，指南龟静止时仍会在水平面内，不会倾斜，故D错误。
故选C。
2．（2024·江苏徐州·中考真题）如图所示，托架上有两个磁环，同名磁极相对，上面的磁环悬浮着，托架静止挂在弹簧测力计的秤钩上，若托架重1N，每个磁环重2N，则弹簧测力计的示数为（ ）
A．1NB．3NC．4ND．5N
【答案】D
【详解】上面的磁环悬浮着，同名磁极相互排斥，此磁环受到重力和排斥力是平衡力，大小相等，排斥力大小为
F斥=G环=2N
下面磁环受到向下的排斥力和上面磁环受到向上的排斥力是相互作用力，大小相等，托架受到的压力
F压=F斥+G环=2N+2N=4N
弹簧测力计的示数为
F=G架+F压=1N+4N=5N
故选D。

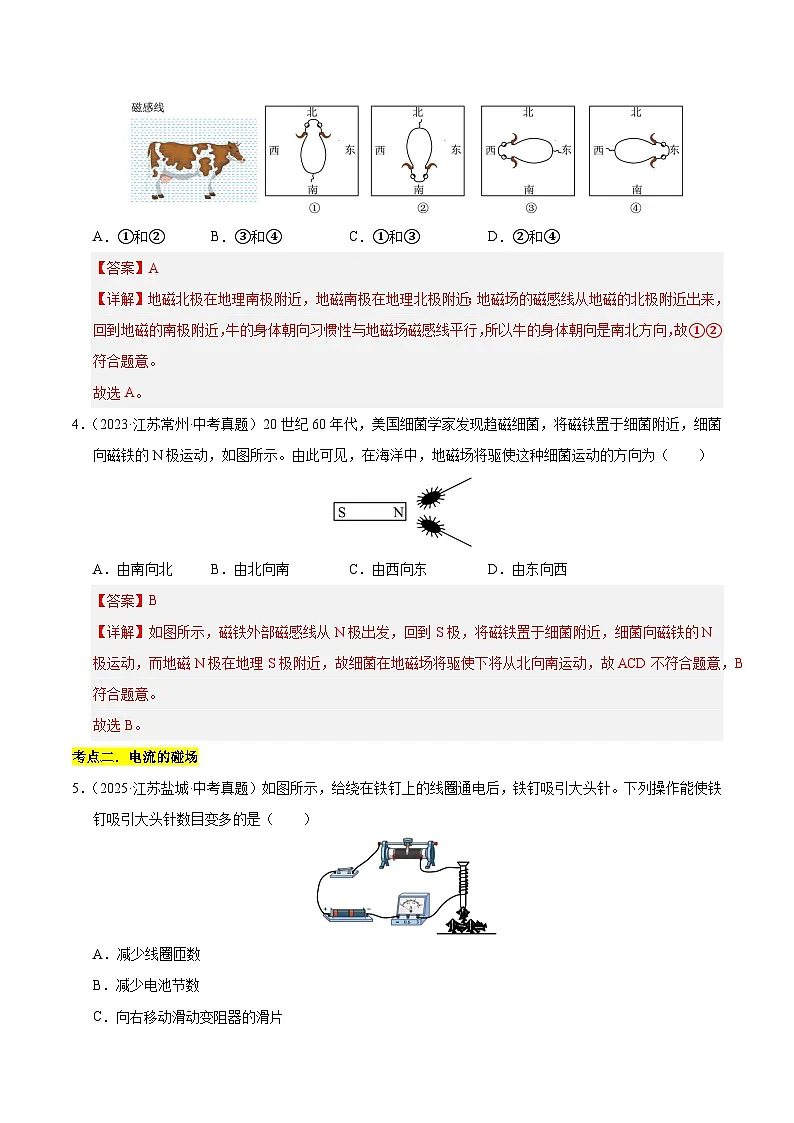

3．（2024·江苏常州·中考真题）美国《发现》网站于2023年10月报道：“牛能感知地球磁场，吃草、休息时，其身体朝向习惯与地磁场磁感线平行（如图所示），”为求证真伪，同学们设计如下实验方案：在四周无明显差异的草地上，多次观察牛吃草、休息时的身体朝向，若报道真实，则牛的身体朝向习惯性呈现四个场景中的（ ）
A．①和②B．③和④C．①和③D．②和④
【答案】A
【详解】地磁北极在地理南极附近，地磁南极在地理北极附近；地磁场的磁感线从地磁的北极附近出来，回到地磁的南极附近，牛的身体朝向习惯性与地磁场磁感线平行，所以牛的身体朝向是南北方向，故①②符合题意。
故选A。
4．（2023·江苏常州·中考真题）20世纪60年代，美国细菌学家发现趋磁细菌，将磁铁置于细菌附近，细菌向磁铁的N极运动，如图所示。由此可见，在海洋中，地磁场将驱使这种细菌运动的方向为（ ）

A．由南向北B．由北向南C．由西向东D．由东向西
【答案】B
【详解】如图所示，磁铁外部磁感线从N极出发，回到S极，将磁铁置于细菌附近，细菌向磁铁的N极运动，而地磁N极在地理S极附近，故细菌在地磁场将驱使下将从北向南运动，故ACD不符合题意，B符合题意。
故选B。
考点二．电流的碰场
5．（2025·江苏盐城·中考真题）如图所示，给绕在铁钉上的线圈通电后，铁钉吸引大头针。下列操作能使铁钉吸引大头针数目变多的是（ ）
A．减少线圈匝数
B．减少电池节数
C．向右移动滑动变阻器的滑片
D．对调电源正、负接线柱上的接线
【答案】C
【详解】要使铁钉吸引大头针数目变多，则电磁铁磁性需要变强，电磁铁磁性的强弱与电流的大小、线圈的匝数、有无铁芯有关。
A．在其他条件不变情况下，减少线圈匝数，电磁铁磁性减弱，铁钉吸引大头针数目变少，故A不符合题意；
B．减少电池节数，则电源电压减少，其他条件不变，则电路中电流变小，电磁铁磁性减弱，铁钉吸引大头针数目变少，故B不符合题意；
C．向右移动滑动变阻器的滑片，滑动变阻器接入电路电阻变小，电路总电阻变小，电源电压不变，电路中总电流变大，电磁铁磁性增强，铁钉吸引大头针数目变多，故C符合题意；
D．对调电源正、负接线柱上的接线，改变了电流的方向，电磁铁的磁极位置对调，而磁性强弱不变，铁钉吸引大头针数目不会变多，故D不符合题意。
故选C。
6．（2023·江苏宿迁·中考真题）在科技晚会上，小明给大家展示了一个“听话”的小瓶子，通过调节滑片，就可以让小瓶子上浮、下沉或悬停在水中，它的原理如图所示（磁铁固定在活塞上）闭合开关S后，移动滑片P，使小瓶子悬停在图示位置。对此，以下分析正确的是（ ）

A．电磁铁的右端为S极
B．若将滑片P向右移，小瓶子将会上浮
C．小瓶子下沉时，小瓶子中的气体密度变小
D．小瓶子上浮时，小瓶子的瓶口处受到水的压强保持不变
【答案】B
【详解】A．由图可知，该电路为串联电路，电流从螺线管的右侧流入，根据安培定则可知，电磁铁的右端是N极，故A错误；
B．若将滑片P向右移，滑动变阻器接入电路的阻值变大，电路的电流变小，电磁铁的磁性变弱，电磁铁与磁铁排斥作用变小，活塞向左运动，大瓶内空气气压变小，小瓶子的水会挤出来，小瓶子重力变小，重力小于浮力，小瓶子将上浮，故B正确；
C．小瓶子进水重力大于浮力下沉时，故小瓶子上面的空气的体积会变小，质量不变，故密度变大，故C错误；
D．小瓶子上浮时，根据可知小瓶子的瓶口处受到水的压强变小，故D错误。
故选B。
7．（2025·江苏徐州·中考真题）在“探究通电螺线管外部磁场的方向”实验中，在螺线管周围的不同位置放上小磁针，接通电路，小磁针静止时的指向如图所示，小磁针 极的指向就是该点的磁场方向，由此可知通电螺线管的右端是 极。把电池的正负极对调，再进行实验，目的是探究通电螺线管外部磁场方向与 方向是否有关。
【答案】 N S 电流
【详解】[1][2]物理学规定，磁场中某一点小磁针静止时N极所指的方向为该点的磁场方向；由图可知，小磁针的N极指向通电螺线管的右端，由于异名磁极相互吸引，可知通电螺线管的右端是S极。
[3]把电池的正负极对调，这样就改变了通电螺线管中的电流方向，再进行实验，观察小磁针指向，目的是探究通电螺线管外部磁场方向与电流方向是否有关。
8．（2025·江苏扬州·中考真题）某款人形机器人参加半程马拉松比赛，安装在腹部的摄像头相当于一个 透镜，远处的物体成倒立、 的实像。该机器人跑步由电动机驱动，电动机的工作原理是磁场对 有力的作用。以并肩运动的陪跑员为参照物，机器人是 的。机器人跑完21km路程用时约为2h40min，平均速度约为 km/h。（计算结果保留整数）
【答案】 凸 缩小 通电导体 静止 8
【详解】[1][2]安装在机器人腹部的摄像头是利用凸透镜来成像的，所以摄像头相当于一个凸透镜；摄像头的成像原理与照相机成像原理相同，所以成倒立、缩小的实像。
[3]通电导体在磁场中要受到力的作用，电动机就是利用该原理制成的。
[4]以并肩运动的陪跑员为参照物，机器人与陪跑员的位置没有发生变化，则机器人是静止的。
[5]机器人的平均速度约为
9．（2025·江苏无锡·中考真题）按要求作图：
(1)如图甲所示，木块静止在水平地面上，请画出木块的受力示意图。
(2)请根据图乙中小磁针静止时的指向，分别标出通电螺线管左端的极性（“N”或“S”）和电源右端的极性（“+”或“﹣”）。
(3)有一种带开关的三孔插座，开关闭合时，插孔才能够提供工作电压，请在图丙中将这种插座的电路连接完整，并符合安全用电原则。
【答案】(1)
(2)
(3)
【详解】（1）木块静止在水平地面上，受到重力和地面的支持力，这两个力是一对平衡力。重力方向竖直向下，支持力方向竖直向上，作用点都在木块的重心上，如图所示：
（2）根据小磁针静止时N极的指向，利用磁极间的相互作用（异名磁极相互吸引），可知通电螺线管的右端为N极，左端为S极。根据安培定则，可判断出电流从螺线管的左端流入，右端流出，所以电源的右端为正极，如图所示：
（3）三孔插座的接法是上孔接地线，左孔接零线，右孔接火线。开关应接在火线上，这样当开关断开时，能切断火线，防止触电事故，如图所示：
10．（2025·江苏南通·中考真题）按题目要求作图。
(1)如图甲，物体AB放在平面镜前，请作出物体AB在平面镜中所成的像。
(2)如图乙，潜水艇模型悬浮在静止的水中，请画出它的受力示意图。
(3)如图丙，小磁针静止在通电螺线管右侧，请标出磁感线的方向和小磁针的S极。
【答案】(1)
(2)
(3)
【详解】（1）先作出端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为物体AB的像，如图所示：
（2）潜水艇模型悬浮在水中，受力平衡，浮力与重力平衡，作用点都画在重心上，方向相反，如图所示：
（3）根据安培定则，右手握住螺线管，四指指向电流的方向，大拇指指向螺线管的左端为N极，右端为S极，由于同名磁极相互排斥，异名磁极相互吸引，所以，小磁针的左端为N极、右端为S极，在磁体外部磁感线都是从磁体的N极出发，回到S极，由此标出磁感线的方向向右，如图所示：
11．（2025·江苏扬州·中考真题）按照题目要求作图。
(1)如图，苹果静止在水平桌面上，作出苹果的受力示意图。
(2)如图，根据小磁针静止时N极的指向，标出A处的磁感线方向和电源正、负极。
(3)如图，卫生间吸顶灯从A点发出的一束光射向平面镜上的O点，画出入射光线和反射光线。
【答案】(1)
(2)
(3)
【详解】（1） 苹果静止在水平桌面上，受到两个力的作用，重力竖直向下，作用在苹果的重心 ，支持力竖直向上，两个力大小相等、方向相反、作用在同一直线上，如图所示
（2）同名磁极相互排斥，异名磁极相互吸引，小磁针左端N极，右端S极，即可得通电螺线管左端为N极，右端为S极，磁感线在外部由N极指向S极，可标出A点磁感线方向由左向右。根据右手定则，右手握住螺线管，大拇指指向磁感线方向，四指指向即为电流方向，得出电源左侧为负极，右侧为正极，如图所示
（3）连接AO作为入射光线，箭头指向O，在O点作垂直于镜面的法线，根据光的反射定律，反射角等于入射角，可画出反射光线，如图所示
12．（2024·江苏宿迁·中考真题）按要求作图：
(1)如图所示，一束光经黑板反射进入眼睛，请画出入射光线；
(2)如图所示，用弹簧测力计测量物体的重力，请画出物体此时的受力示意图；
(3)如图所示，根据电流方向，请在虚线框内标出通电螺线管和小磁针静止时的磁极。
【答案】(1)
(2)
(3)
【详解】（1）光反射时，反射光线和入射光线位于法线两侧，发射角等于入射角。图中光线为反射光线，用量角器测量出反射角，以法线为一边，在法线左侧测量出入射角，画出入射光线，标出方向，如图所示：
（2）物体在测力计下面保持静止，受到竖直向下的重力和测力计竖直向上的拉力，这两个力是平衡力，大小相等，如图所示：
（3）螺线管外侧电流方向向上，根据安培定则可知，螺线管的右端为S极；根据磁极之间的相互作用规律可知，小磁针的右端为N极，如图所示：
13．（2024·江苏镇江·中考真题）请按题目要求作答。
(1)一本字典静止在水平桌面上，O为其重心，请画出它所受重力和支持力的示意图；
(2)请根据图中电流方向，在虚线框内分别标出通电螺线管磁极的极性和静止小磁针的磁极名称；
(3)请将开关和三孔插座正确接入家庭电路，使开关能控制插座的通、断电。
【答案】(1)
(2)
(3)
【详解】（1）重力的方向是竖直向下，字典静止在水平桌面上，二力平衡，支持力的方向是竖直向上，作用点画在物体的重心。如图所示：
（2）根据安培定则可知，通电螺线管上的电流方向是朝上的，通电螺线管磁极的左边是N极，根据异名磁极相互吸引可知，靠近通电螺线管的小磁针的一端是S极，对应的另一端是N极，如图所示：
（3）开关能控制插座的通、断电，则开关与插座要串联，在家庭电路中，开关要接在火线上；三孔插座要按照左边零线，右边火线，中间地线的原则接入电路，如图所示：
14．（2024·江苏无锡·中考真题）请在图的括号内标出通电螺线管左端的磁极，并在P点标出磁感线的方向。
【答案】
【详解】由图得，电流从螺线管右端流入，由右手螺旋定则得，螺线管左端为N极，右端为S极；磁体外部磁场方向从N极到S极，则P点的磁感线方向从左端到右端，如图所示
15．（2024·江苏盐城·中考真题）如图所示，标出通电螺线管的N极和S极。
【答案】
【详解】电流从通电螺线管的右侧流入，左侧流出，根据安培定则可知，通电螺线管的左端为N极，右端为S极，如图所示
16．（2025·江苏淮安·中考真题）“探究通电螺线管外部磁场的特点”的实验装置如图甲所示。
(1)在用铁屑探究螺线管外部磁场分布时，需要经历下列步骤：①轻敲有机玻璃板，观察铁屑分布；②将铁屑均匀撒在有机玻璃板上；③闭合开关。三个步骤合理的顺序是 （填序号）；
(2)经过对铁屑分布的观察，发现通电螺线管外部磁场与 磁体周围磁场分布相似；
(3)把小磁针放在螺线管四周不同的位置，通电后，小磁针分布如图乙所示，发现通电前后A、B两个小磁针未发生明显偏转，此时的螺线管可能是向 （选填“南北”或“东西”）方向放置的；
(4)根据图丙中小磁针静止时的指向，在括号中标出电源左端的极性；
(5)未来，科学家想研究月球是否也像地球一样是一个磁体，在月球科研站内将小磁针放在不同位置，若观察到 现象，则说明月球也是一个磁体。
【答案】(1)②③①
(2)条形
(3)南北
(4)
(5)小磁针指示固定的方向
【详解】（1）铁屑在磁场中容易被磁化，故可以用铁屑来显示通电螺线管周围的磁场分布。在用铁屑探究螺线管外部磁场分布时，应先将铁屑均匀撒在有机玻璃板上，再闭合开关使得螺线管产生磁场将铁屑磁化，最后轻敲有机玻璃板，观察铁屑分布。所以三个步骤合理的顺序是②③①。
（2）观察铁屑分布可知通电螺线管两端铁屑分布较多，中间较少，说明两端磁性强，中间磁性弱，说明通电螺线管外部磁场与条形磁体周围磁场分布相似。
（3）小磁针静止时指示南北，通电后，A、B两个小磁针所在位置的磁场方向是水平方向的，发现通电前后A、B两个小磁针未发生明显偏转，说明此时的螺线管可能是向南北方向放置的。
（4）图丙中小磁针静止时左端为N极，根据磁极间相互作用规律可知螺线管左端为S极，右端为N极，根据安培定则可知电流从螺线管左端流入，则电源左端为正极，作图如下：
（5）若月球也是一个磁体，则会对放入其中的小磁针产生磁场力的作用。所以在月球科研站内将小磁针放在不同位置，若观察到小磁针指示固定的方向，则说明月球也是一个磁体。
考点三．磁场对电流的作用 电动机
17．（2025·江苏镇江·中考真题）如图所示为某种扬声器的原理图，AB间连接一导线，导线置于磁极之间，导线中间固定一薄膜片。当AB间通有方向不断变化的电流时，导线所受的磁场作用力的方向 ，薄膜片 发声，声音传入人耳。人耳的鼓膜面积取，大气压强取，则大气对鼓膜的压力为 N。
【答案】 不断变化 振动 8
【详解】[1]通电导体在磁场中受力的方向与电流方向和磁场方向有关。当AB间通有方向不断变化的电流时，而磁场方向不变，所以导线所受的磁场作用力的方向不断变化。
[2]因为导线所受磁场力方向不断变化，会带动薄膜片振动，声音是由物体振动产生的，所以薄膜片振动发声。
[3]根据压强公式，可得。已知，
则大气对鼓膜的压力为
18．（2023·江苏镇江·中考真题）如图为笔记本电脑的外置散热器，其铝合金板和风扇能加快散热。散热器选用 性良好的铝合金材料，可以通过 方式减小电脑内能。利用通电线圈在 中受力转动制成的风扇，能加快热空气的排出。
【答案】 导热 热传递 磁场
【详解】[1][2]导热性好的材料可以很快传递热量，所以笔记本电脑的外置散热器，其铝合金板和风扇能加快散热，散热器要传热快，必须选用导热性良好的铝合金材料，而改变内能有做功和热传递两种方式，散热过程说明可以通过热传递方式减小电脑内能。
[3]电动机根据通电线圈在磁场中受力转动的原理制成的，所以利用通电线圈在磁场中受力转动制成的风扇，能加快热空气的排出。
考点四．电磁感应 发电机,
19．（2025·江苏南京·中考真题）以下实验反映的规律能解释电动机工作原理的是（ ）
A．图中，闭合开关，铁钉被吸引
B．图中，闭合开关，水平移动金属棒，灵敏电流计指针偏转
C．图中，闭合开关，线圈转动
D．图中，闭合开关，小磁针偏转
【答案】C
【详解】A．闭合开关，铁钉被吸引，这是电磁铁的原理，即电流的磁效应，通电导线周围存在磁场，能吸引铁磁性物质，不能解释电动机工作原理，故A不符合题意。
B．闭合开关，水平移动金属棒，灵敏电流计指针偏转，这是电磁感应现象，是发电机的工作原理，即闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就会产生感应电流，与电动机原理不同，故B不符合题意。
C．闭合开关，线圈转动，说明通电线圈在磁场中受到力的作用，电动机就是根据通电线圈在磁场中受力转动的原理制成的，将电能转化为机械能，故C符合题意。
D．闭合开关，小磁针偏转，这是奥斯特实验，表明电流周围存在磁场，说明电流具有磁效应，不能解释电动机的工作原理，故D不符合题意。
故选C。
20．（2025·江苏南通·中考真题）如图所示，利用静电喷涂枪给物体喷漆。接通电源，电动机开始转动，负压发生器使喷枪内气压减小吸入涂料，涂料雾化成小颗粒并带上负电荷，从喷枪飞向被涂物。下列现象与物理知识对应不正确的是（ ）
A．负压发生器使涂料吸入喷枪——大气压强
B．通电后电动机线圈受力转动——电磁感应现象
C．涂料喷出后颗粒间相互排斥——电荷间的作用力
D．涂料变干后粘牢在物体表面——分子间的作用力
【答案】B
【详解】A．负压发生器使喷枪内气压减小，外界大气压大于喷枪内气压，在大气压强的作用下将涂料吸入喷枪，故A正确，不符合题意；
B．通电后电动机线圈受力转动是利用通电导体在磁场中受力的原理，而电磁感应现象是指闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流的现象，二者原理不同，故B错误，符合题意；
C．涂料雾化成小颗粒并带上负电荷，根据电荷间的作用力规律，同种电荷相互排斥，所以涂料喷出后颗粒间会相互排斥，故C正确，不符合题意；
D．涂料变干后粘牢在物体表面，是因为分子间存在引力，使涂料分子与物体表面分子相互吸引，故D正确，不符合题意。
故选B。
21．（2025·江苏常州·中考真题）2025年1月，中国科学家发布：月球20亿年前存在磁场，现在无磁场。下列四个实验，若分别在20亿年前、现在的月球表面实施，结果大相径庭的是（ ）
A．多次水平拨动B．闭合开关
C．闭合开关D．左右移动导线
【答案】A
【详解】A．若月球表面不存在磁场，多次水平拨动，条形磁铁会由于拨动的力的作用静止在不同方向；若20亿年前存在磁场，多次水平拨动，条形磁铁会受月球磁场的作用力，停在南北方向，结果大相径庭，故A符合题意；
B．如图所示，闭合开关，电磁铁中有电流通过，电生磁，都会吸引小铁钉，与月球是否存在磁场无关，结果都相同，故B不符合题意；
C．如图所示，闭合开关，通电导体在磁场中都会受到力的作用，与月球是否存在磁场无关，结果都相同，故C不符合题意；
D．如图所示，闭合开关，左右移动导线，都会切割磁感线产生感应电流，与月球是否存在磁场无关，结果都相同，故D不符合题意。
故选A。
22．（2025·江苏连云港·中考真题）有关电和磁的知识，下列说法正确的是（ ）
A．磁感线是磁场中真实存在的曲线B．摩擦起电创造了电荷
C．电动机的工作原理是电磁感应现象D．电能表是测量电路消耗电能多少的仪表
【答案】D
【详解】A．磁感线是为了形象描述磁场而人为引入的，实际上磁感线并不存在，故A错误；
B．摩擦起电的实质并不是创造了电荷，而是电荷发生了转移，故B错误；
C．电动机的工作原理是通电导体在磁场中受力的作用，故C错误；
D．电能表是测量电路消耗电能多少的仪表，单位是，故D正确。
故选D。
23．（2024·江苏淮安·中考真题）如图所示，将一闭合铜环置于线圈上且使铁芯穿过其中，闭合开关S的瞬间，因铜环中产生感应电流，铜环会立刻向上跳起；若将铜环换成下列环，闭合开关S，也能向上跳起的是（ ）
A．闭合塑料环B．未闭合铁环
C．闭合铝环D．未闭合橡胶环
【答案】C
【详解】根据电磁感应现象原理可知，要在环中产生感应电流，必须是闭合电路的一部分导体才可。
AD．塑料和橡胶是绝缘体，故AD不符合题意；
B．未闭合铁环无法使得电路闭合，所以不会在环中产生感应电流，故B不符合题意；
C．闭合铝环既闭合，又是导体，故C符合题意。
故选C。
24．（2024·江苏南通·中考真题）小明按人类对磁的认识历程，对“电磁转换”一章知识进行梳理，图中对应位置的内容填写正确的是（ ）
A．赫兹B．电动机C．电磁起重机D．电磁感应现象
【答案】D
【详解】A．奥斯特发现电流的磁效应，故A错误；
B．电流的磁效应的应用为电磁铁，发电机应用了通电线圈在磁场中受力的作用，故B错误；
C．磁场对电流的作用的应用为发电机，电磁起重机应用了电流的磁效应，故C错误；
D．发电机应用了电磁感应的原理，故D正确。
故选D。
25．（2024·江苏宿迁·中考真题）2024年5月1日，我国第三艘航空母舰福建舰首次海试。将搭载自主研发的电磁弹射系统，是利用强磁场对通电轨道产生的力使舰载机加速起飞的。下列图示与此原理相同的是（ ）
A． B． C．D．
【答案】B
【详解】A．电磁弹射器是利用通电导体在磁场中受力的原理制成的，而图中说明的是奥斯特实验，说明电流周围存在磁场，故A不符合题意；
B．图中装置有电源、闭合开关后形成通路有电流流过，可说明通电导体在磁场中受到力的作用，故B符合题意；
C．该装置是电磁感应的实验装置，故C不符合题意；
D．该装置中电流相等，电磁铁线圈匝数不相同，可用来探究电磁铁的磁性强弱与线圈匝数的关系，故D不符合题意。
故选B。
【点睛】
26．（2024·江苏苏州·中考真题）如图所示，在a、b两端接入电源或电流表组成不同装置，以下正确的是（ ）
A．接电源，和发电机的原理相同
B．接电流表，和电动机的原理相同
C．接电源，可将电能转化为机械能
D．接电流表，移动直导线电流表指针一定偏转
【答案】C
【详解】AC．在a、b两端接入电源，则通电直导线在磁场中受到力的作用，将电能转化为机械能，该装置可以用来研究电动机的工作原理。故A错误，C正确；
BD．在a、b两端接入电流表，当通电直导线在磁场中做切割磁感线运动时，闭合电路中才会产生感应电流，电流表指针发生偏转，该过程消耗机械能，获得电能，将机械能转化为电能，和发电机的原理相同，故BD错误。
故选C。
27．（2024·江苏扬州·中考真题）如图所示为送餐机器人，下列图中能说明其内部电动机工作原理的是（ ）
A． B． C．D．
【答案】A
【详解】A．如图，闭合开关，通电导体棒在磁场中受力运动，反映了电动机的工作原理，故A符合题意；
B．如图，验电器的工作原理是同种电荷相互排斥，故B不符合题意；
C．如图，闭合开关，当导体棒做切割磁感线运动时，有感应电流产生，反映了电磁感应原理，故C不符合题意；
D．如图，在螺线管中插入铁芯可以构成电磁铁，增强磁性，可以吸引铁钉，故D不符合题意。
故选A。
28．（2023·江苏南京·中考真题）图甲中，风车转动，电流表指针偏转。图乙四个现象中原理与图甲相同的是（ ）
A．图①中，接通电路，小磁针偏转 B．图②中，开关闭合，线圈转动
C．图③中，转动扇叶，二极管发光 D．图④中，磁体对回形针有力的作用
【答案】C
【详解】装置甲中有磁铁和可转动的线圈，当有风吹向风扇时扇叶转动，相当于线圈在磁场中转动切割磁感线，会产生感应电流，电流表指针发生偏转，是利用电磁感应现象的原理工作的。
A．接通电路，小磁针偏转说明通电导体周围存在磁场，故A不符合题意；
B．开关闭合，线圈转动说明通电导体在磁场中受力的作用，故B不符合题意；
C．转动扇叶，二极管发光，说明线圈在磁场中转动切割磁感线，会产生感应电流，二极管发光，故C符合题意；
D．磁体对回形针有力的作用，说明磁体具有磁性，故D不符合题意。
故选C。
29．（2023·江苏淮安·中考真题）如图所示为“探究感应电流产生条件”的实验装置，下列四幅图中，主要工作原理与该实验结论有关的是（ ）
A．电饭锅B．洗衣机
C．电磁起重机D．风力发电机
【答案】D
【详解】由“探究感应电流产生条件”的实验装置可得出结论：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，这是电磁感应现象。
A．电饭锅的主体是发热体，是利用电流的热效应工作的，故A不符合题意；
B．洗衣机的主体是电动机，其原理是通电导体在磁场中受力运动，故B不符合题意；
C．电磁起重机是利用电流的磁效应工作的，故C不符合题意；
D．风力发电机是利用电磁感应原理制成的，将机械能转化为电能，故D符合题意。
故选D。
30．（2023·江苏苏州·中考真题）下列与磁现象有关的实验中，说法正确的是（ ）

A．甲图中磁铁通过磁场对回形针施加力
B．乙图说明磁场对电流有力的作用
C．丙图是电磁感应原理的应用
D．丁图说明了电流具有磁效应
【答案】A
【详解】A．甲图中磁铁与回形针不接触，磁铁通过磁场对回形针施加力，故A正确；
B．乙图说明通电导体的周围存在磁场，故B错误；
C．丙图是磁场对电流有力的作用，故C错误；
D．丁图说明了通电导体的部分导线切割磁感线会产生感应电流，故D错误。
故选A。
31．（2025·江苏宿迁·中考真题）如图甲所示，将一条长约5米的软导线两端与微电流传感器相连，形成闭合回路。微电流传感器与计算机相连。让两位同学快速甩动软导线，计算机显示的微电流波形如图乙所示，这是 现象，此过程中产生的电流是 （选填“直流电”或“交变电流”），利用这一原理，可制成 （写出一种即可）。
【答案】 电磁感应 交变电流 发电机
【详解】[1][2][3]地球的周围存在磁场，两位同学快速甩动软导线，闭合电路的一部分导体在磁场中做切割磁感线运动，由图乙可知，产生电流，这是电磁感应现象，由图乙可知，电流的大小和方向发生变化，产生的电流是交变电流，发电机就是根据此原理制成的。
32．（2025·江苏扬州·中考真题）在研究电磁感应现象活动中。
(1)摇动发电机模型的手柄，灯泡发光，是因为线圈在 中转动，产生感应电流，把 能转化为电能。
(2)如图，导体AB静止，闭合开关，灵敏电流计指针 ；再让导体AB水平向右运动，灵敏电流计指针 。（选填“偏转”或“不偏转”）
【答案】(1) 磁场 机械
(2) 不偏转 偏转
【详解】（1）[1]发电机模型中，线圈在磁场中转动，切割磁感线产生感应电流
[2]转动手柄时，机械能转化为电能，所以是把机械能转化为电能 。
（2）[1][2]电磁感应现象中，闭合回路的部分导体在磁场中做切割磁感线运动才会产生感应电流。导体静止时，无电流产生，指针不偏转。导体AB水平向右运动，此时导体做切割磁感线运动产生感应电流，指针偏转。
33．（2025·江苏苏州·中考真题）以下是《电磁转换》的相关知识结构图，请你补充完整．
① ②
【答案】 磁效应 发电机
【详解】[1]奥斯特发现通电导体周围存在磁场，把这种现象叫做电流的磁效应。
[2]法拉第发现在闭合回路中，导体切割磁感线会产生感应电流，把这种现象叫做电磁感应现象，并利用此原理发明了发电机。
34．（2024·江苏徐州·中考真题）如图所示是自制交流发电机模型，风车转动，线圈在磁场中做 磁感线运动时，电路中就会产生感应电流，电流方向与 方向和导体运动方向有关。如果把小量程电流表换成电池，把模型当作电动机，此时线圈 （填“能”或“不能”）持续转动。
【答案】 切割 磁场 不能
【详解】[1][2]风车转动，线圈在磁场中做切割磁感线运动，电流表的指针会发生偏转，产生感应电流，感应电流的方向与导体做切割磁感线运动的方向和磁场的方向有关。
[3]把小量程电流表换成电池，线圈中有电流通过，在磁场中受到力的作用，由于没有换向器，线圈在转动时电流方向不会改变，不会持续转动。
35．（2024·江苏无锡·中考真题）将导体AB、开关、灵敏电流计、蹄形磁体按如图方式组装起来， 开关后，让导体AB水平向右运动，会观察到电流计指针偏转，说明回路中有 产生。
【答案】 闭合 感应电流
【详解】[1][2]闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流。闭合开关后，形成闭合回路，让导体AB水平向右运动，此时导体AB切割磁感线运动，产生感应电流，因此会观察到电流计指针偏转。
36．（2023·江苏徐州·中考真题）如图所示手摇发电机模型，快速摇动手柄，使线圈在磁场中做切割 运动，电路中就会产生电流，这种现象叫作 现象，这个过程中 能转化为电能。

【答案】 磁感线 电磁感应 机械
【详解】[1][2][3]快速摇动手柄，使闭合电路中的线圈在磁场中做切割磁感线运动，电路中就会产生电流，这种现象叫作电磁感应现象，这种电流叫感应电流，这个过程中线圈的机械能转化为电能。
37．（2023·江苏泰州·中考真题）如图所示，小明和小刚利用蹄形磁体、灵敏电流计、开关、导体AB和若干导线等器材来探究感应电流产生的条件。闭合开关，他们完成操作，将观察到的现象记入表格：
（1）分析①、②两次实验现象，小明说：“闭合电路的一部分导体在磁场中的运动方向与磁场方向垂直时，电路中就会产生感应电流。”小刚认为不准确，因为导体AB 运动时，其运动方向也与磁场方向垂直，但无感应电流；
（2）采纳小刚意见后，小明又说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”，小刚认为不全面，因为导体AB 运动时，也有感应电流；
（3）从能量的角度来分析，感应电流的产生过程是将 能转化为电能；如果将图中的灵敏电流计换成 ，可以探究磁场对电流的作用。
【答案】 前后 斜向上/斜向下 机械 电源
【详解】（1）[1]根据表格中收集现象可以发现，导体AB在蹄形磁体中前后运动时，在磁场中的运动方向与磁场方向垂直时，但这个时候没有感应电流产生，所以小明的说法不正确。
（2）[2]根据表格中收集现象可以发现，导体AB在蹄形磁体中斜向上或斜向下运动时，此时虽然在切割磁感线，但不是垂直切割，也有感应电流产生，所以小明说：“闭合电路的一部分导体在磁场中垂直切割磁感线时，电路中才会产生感应电流”是不全面的。
（3）[3]闭合电路的一部分导体在磁场切割磁感线运动时，从而产生感应电流，从能量的角度来分析，感应电流的产生过程是将机械能转化为电能。
[4]要探究磁场对电流的作用，电流中需要有电源，所以可将图中的灵敏电流计换成电源。
38．（2023·江苏无锡·中考真题）某幼儿园游乐室里有一块能发电的地板，当小朋友们在上面跳跃时，小灯泡便会一闪一闪，地板下方铺设的结构如图所示，当踩踏地板时，固定在地板下方的磁铁往复运动、使固定在地面上的弹簧线圈做 。磁感线运动，闭合电路中产生 ，小灯泡发光。

【答案】 切割磁感线运动 感应电流
【详解】[1][2]由图可知，固定在地板下方的磁铁位于线圈内部，当磁铁上下往复运动时，线圈就会切割磁感线运动，根据电磁感应现象可知，线圈中就会产生感应电流，使小灯泡发光。A．初探电路时，用水流类比电流
B．用磁感线描述磁体周围磁场的分布
C．用被撞击木块移动的距离反映物体的动能
D．通过抽气探究声音的传播条件
序号
导体AB的运动情况
有无感应电流
①
左右运动
有
②
上下运动
无
③
前后运动
无
④
斜向上、斜向下运动
有
