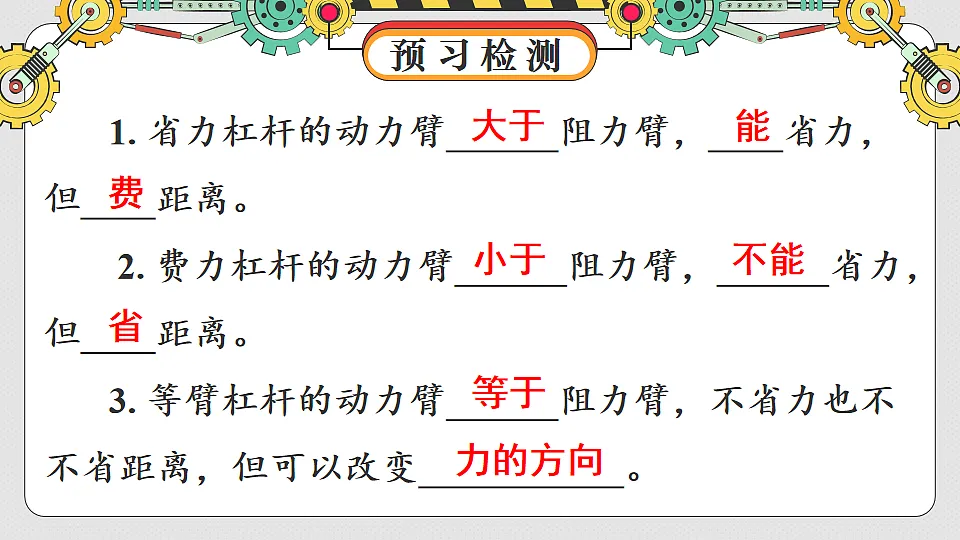

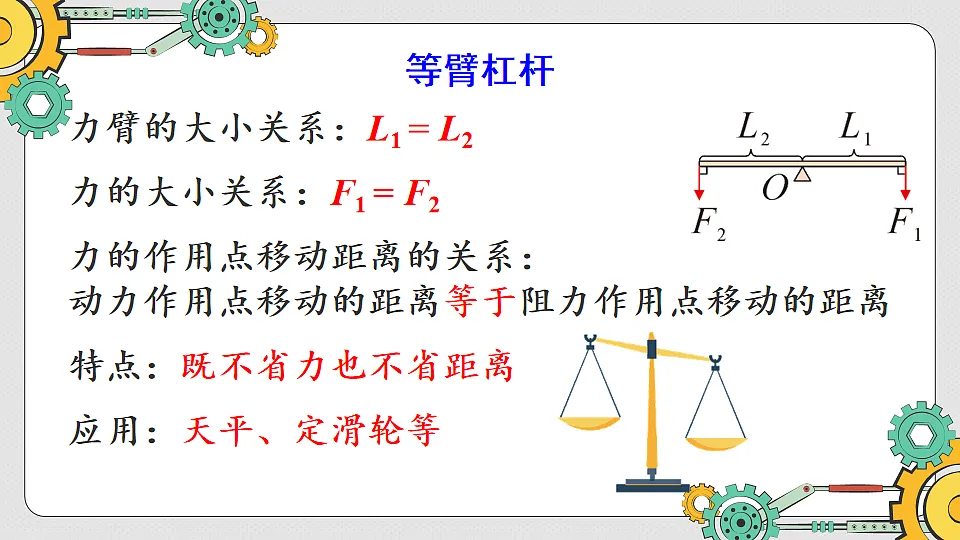

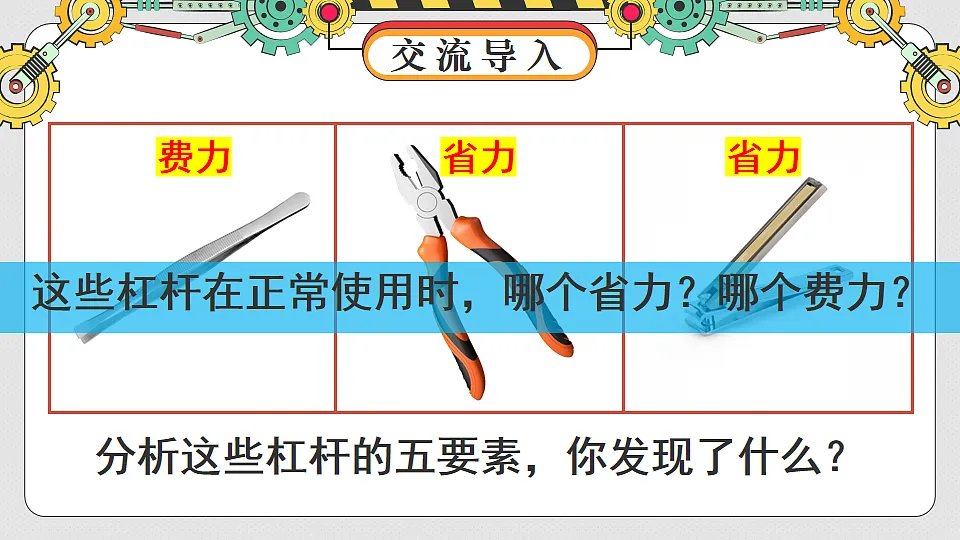

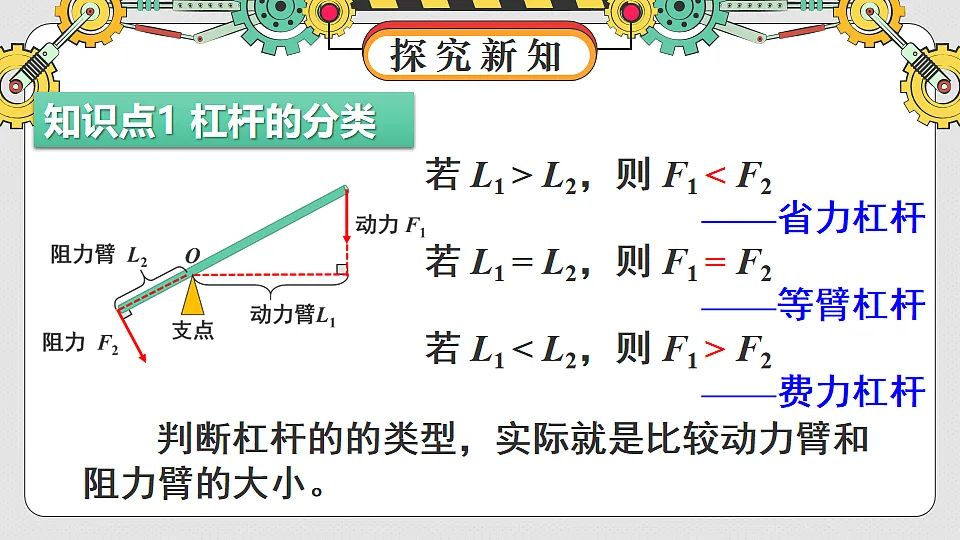

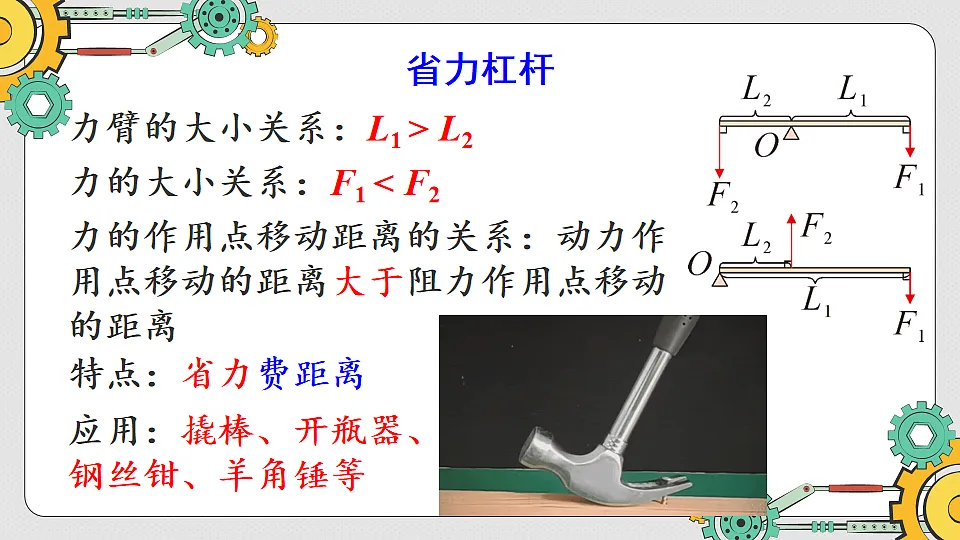

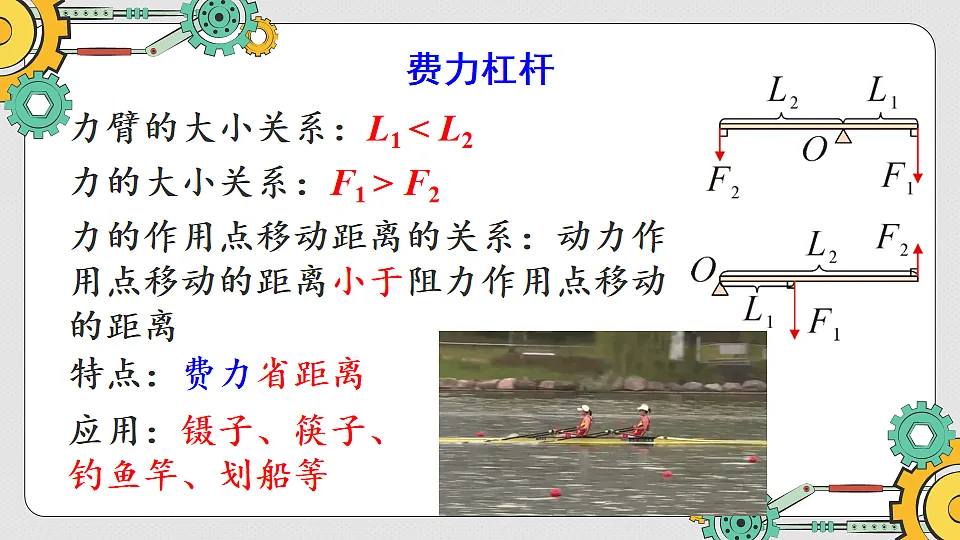

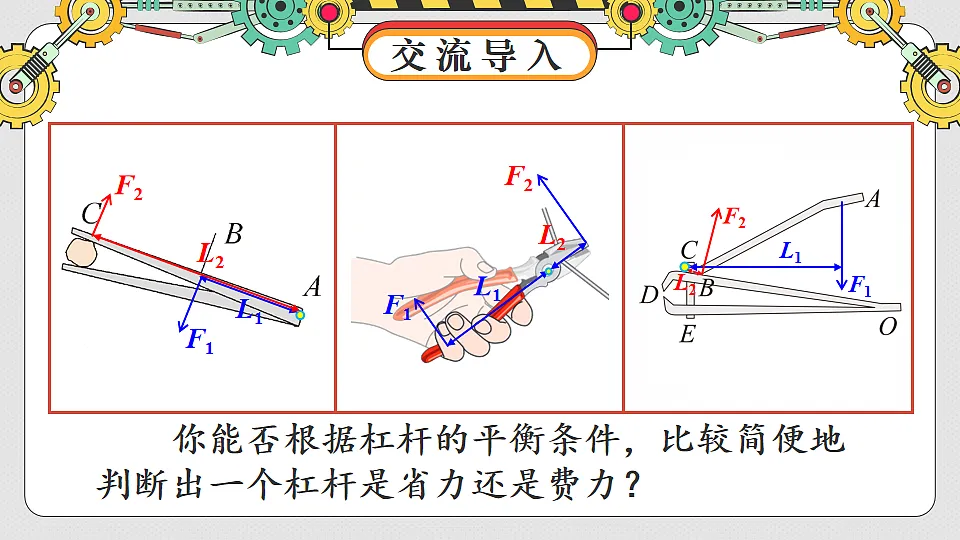

第九章 机械和功第一节 杠杆北师·八年级物理下册第2课时 杠杆的分类及应用 1. 省力杠杆的动力臂______阻力臂，____省力，但____距离。 2. 费力杠杆的动力臂______阻力臂，______省力，但____距离。 3. 等臂杠杆的动力臂______阻力臂，不省力也不不省距离，但可以改变___________。大于能费小于不能省等于力的方向这些杠杆在正常使用时，哪个省力？哪个费力？费力省力省力分析这些杠杆的五要素，你发现了什么？ 你能否根据杠杆的平衡条件，比较简便地判断出一个杠杆是省力还是费力？知识点1 杠杆的分类 判断杠杆的的类型，实际就是比较动力臂和阻力臂的大小。若 L1 > L2，则 F1 < F2若 L1 = L2，则 F1 = F2若 L1 < L2，则 F1 > F2——省力杠杆——等臂杠杆——费力杠杆省力杠杆力臂的大小关系：L1 > L2力的大小关系：F1 < F2力的作用点移动距离的关系：动力作用点移动的距离大于阻力作用点移动的距离特点：省力费距离应用：撬棒、开瓶器、钢丝钳、羊角锤等费力杠杆力臂的大小关系：L1 < L2力的大小关系：F1 > F2力的作用点移动距离的关系：动力作用点移动的距离小于阻力作用点移动的距离特点：费力省距离应用：镊子、筷子、钓鱼竿、划船等等臂杠杆力臂的大小关系：L1 = L2力的大小关系：F1 = F2力的作用点移动距离的关系：动力作用点移动的距离等于阻力作用点移动的距离特点：既不省力也不省距离应用：天平、定滑轮等（1）根据力臂的大小关系判断；（2）从使用目的和效果进行判断：阻力很大时，通常使用省力杠杆；有时阻力不大，使用杠杆是为了省距离，就要使用费力杠杆。既省力又省距离的杠杆是不存在的。归纳小结L1 > L2F1 < F2L1 < L2F1 > F2L1 = L2F1 = F2自制戥子 戥子是我国中药店常用的一种称量药材质量的工具，在古代也常用来称量金、银等贵重物品。它由秤杆、秤盘和秤砣等组成。 试着用一根筷子或细竹棍作秤杆，一个螺母或其他重物作秤砣，一个硬纸盘或纸杯作秤盘，一段细线作提纽，制作一把戥子。利用砝码或已知质量的物品标出秤杆上的刻度，并观察刻度是否均匀。我国古代的杠杆杠杆在我国古代就有许多巧妙的应用。点击画面播放用碓舂米桔槔汲水 请你查阅资料或进行实地调查，了解我国古代利用杠杆的更多实例。分析一下这些杠杆的使用给人们带来了哪些便利，并与同学交流。练习 某学校劳动教育课堂上，四位同学用杠杆原理使用劳动工具的场景如图所示，其中属于使用费力杠杆的是（ ）AA. 锄地时举起锄头B. 羊角锤拔钉子C. 园艺剪修剪树枝D. 钢丝钳剪铁丝知识点2 轮轴 轮轴由具有共同转动轴的大轮和小轮组成。习惯上把大轮叫轮，小轮叫轴。汽车方向盘和阀门旋钮都是轮轴类机械。 轮轴可看作杠杆的变形，本质上是一个可以连续转动的杠杆。辘轳是典型的轮轴，其结构如图所示。辘轳 由杠杆的平衡条件可知 F1R = F2r，若动力作用在轮上，阻力作用在轴上，由于R > r，则 F1 < F2，此时轮轴省力但费距离。 若动力作用在轴上，阻力作用在轮上，由于R > r，则 F1 > F2，此时轮轴费力但省距离。 在实际应用中，为了使用方便或节约材料，常用杆状物体来代替大轮。练习如图所示，自行车的脚踏和牙盘构成一个轮轴，而轮轴实质上是利用杠杆原理工作的。经测量，脚踏到轴心的距离 R = 25 cm，带动链条的牙盘半径 r = 15 cm。若脚踩脚踏所用的力 F = 15 N，则链条所产生的拉力为_____N。FR = F拉r25例1 如图，轻质杠杆处于平衡状态，将物体A和B同时向靠近支点的方向移动相同的距离，下列判断正确的是（ ）A. 杠杆仍能平衡B. 杠杆不能平衡，右端下沉C. 杠杆不能平衡，左端下沉D. 无法判断知识点3 杠杆的综合应用判断杠杆的状态C1. 原来杠杆在水平位置处于平衡状态，有 GAL左 = GBL右，因为 L左 > L右，所以 GA_______GB。2.当向支点移动相同的距离 Δl 时，两边的力臂都减小 Δl，左边力与力臂的乘积变为FA(l左–Δl) = FAl左 – FAΔl，右边力与力臂的乘积变为FB(l右 – Δl) = FBl右 – FBΔl。因为FAl左 = FBl右，FAΔl______FBΔl，所以FA(l左–Δl)______FB(l右–Δl)，则杠杆的______端下沉。
