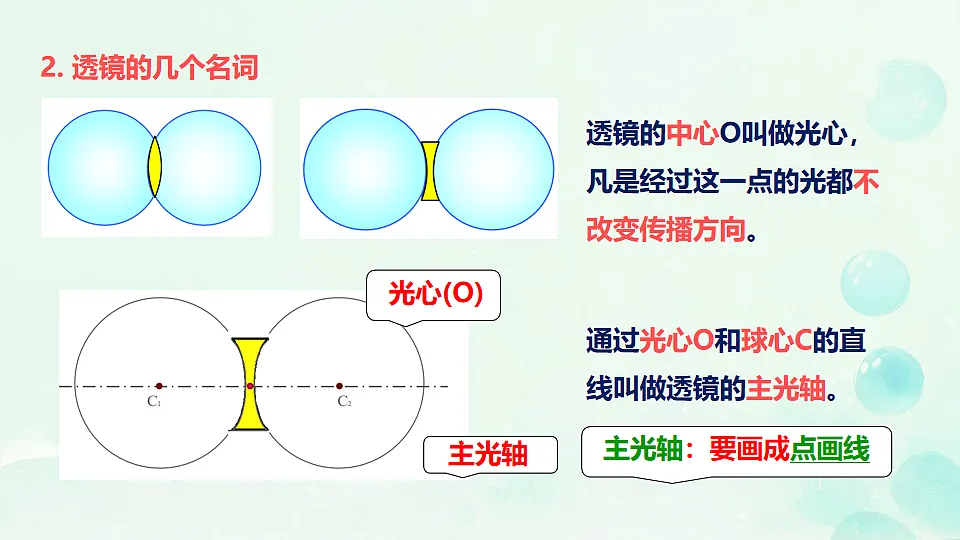

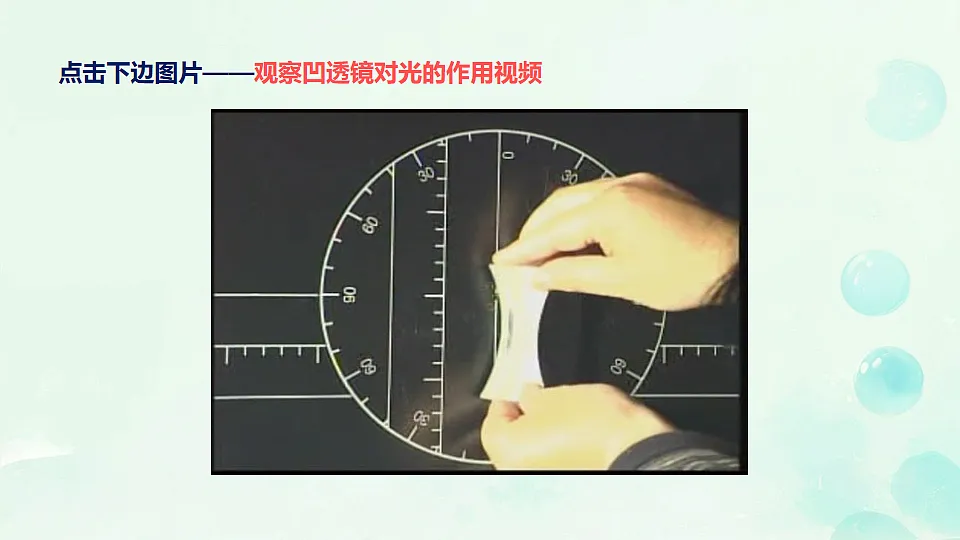

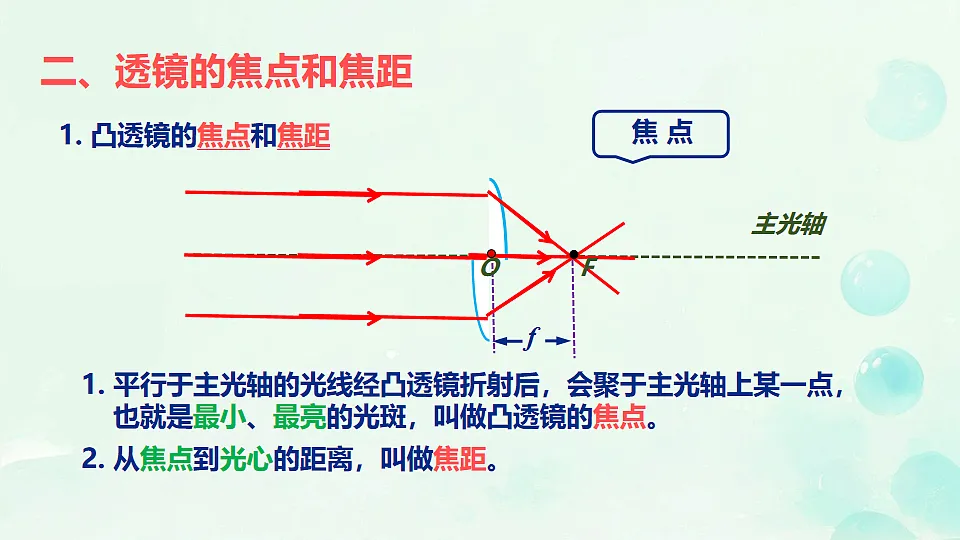

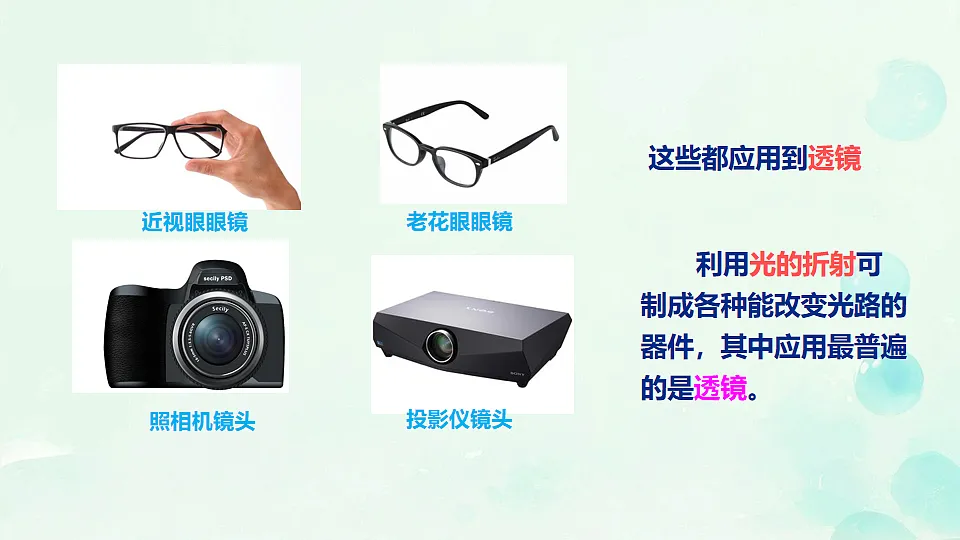

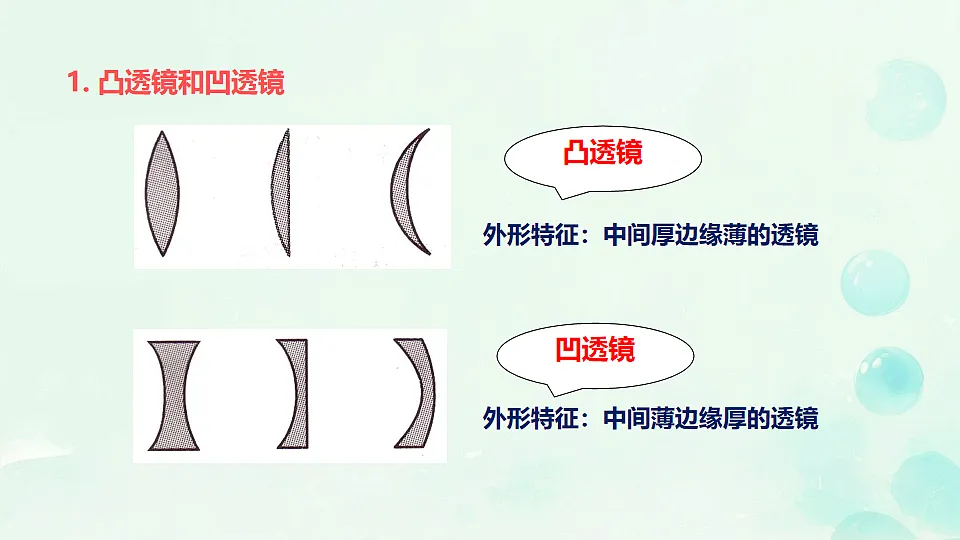

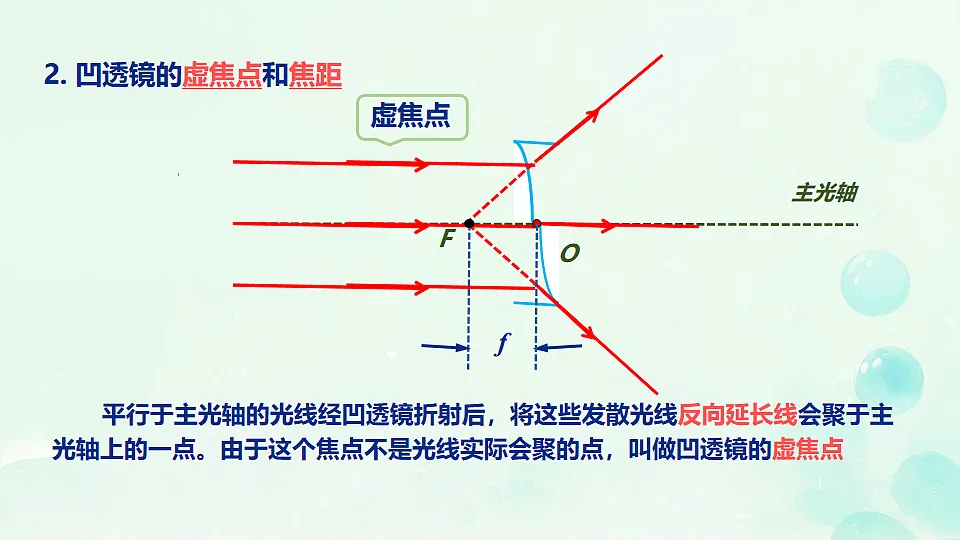

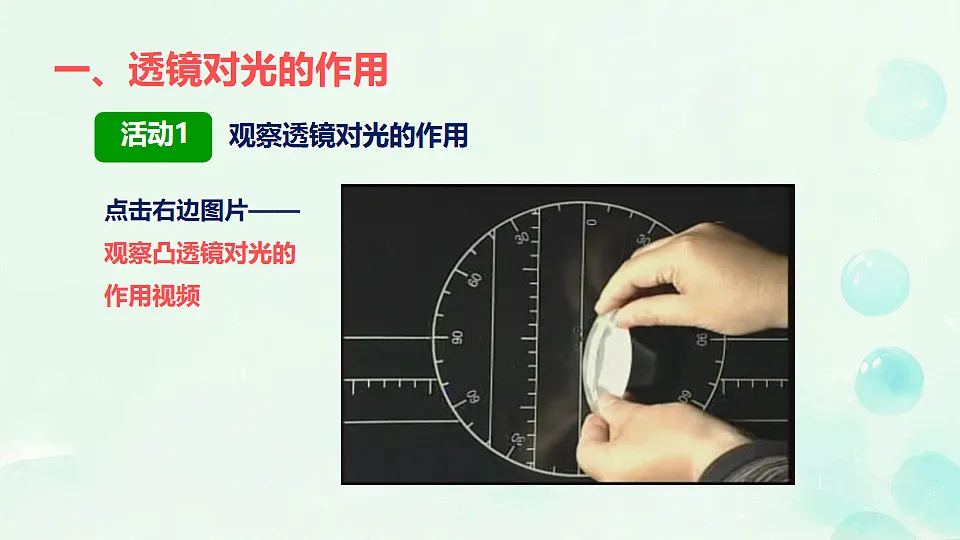

3.5 奇妙的透镜近视眼眼镜老花眼眼镜照相机镜头投影仪镜头这些都应用到透镜 利用光的折射可制成各种能改变光路的器件，其中应用最普遍的是透镜。外形特征：中间厚边缘薄的透镜外形特征：中间薄边缘厚的透镜1. 凸透镜和凹透镜2. 透镜的几个名词透镜的中心O叫做光心，凡是经过这一点的光都不改变传播方向。通过光心O和球心C的直线叫做透镜的主光轴。观察透镜对光的作用一、透镜对光的作用点击右边图片——观察凸透镜对光的作用视频点击下边图片——观察凹透镜对光的作用视频1. 平行于主光轴的光线经凸透镜折射后，会聚于主光轴上某一点， 也就是最小、最亮的光斑，叫做凸透镜的焦点。f2. 从焦点到光心的距离，叫做焦距。1. 凸透镜的焦点和焦距二、透镜的焦点和焦距O主光轴F2. 凹透镜的虚焦点和焦距f 平行于主光轴的光线经凹透镜折射后，将这些发散光线反向延长线会聚于主光轴上的一点。由于这个焦点不是光线实际会聚的点，叫做凹透镜的虚焦点OF主光轴凸透镜的本质每一次偏折，折射光线都更靠近底边底边凸透镜的本质O主光轴凸透镜对光有会聚作用凹透镜的本质主光轴凹透镜对光有发散作用O3. 三条特殊光线（1）通过光心的光线，传播方向不变；（2）平行于主光轴的光线，折射后过焦点；（3）通过焦点的光线，折射后平行于主光轴。4. 透镜的简略画法：（1）凸透镜；（2）凹透镜；（1）让凸透镜正对太阳光，再把一张纸放在它的另一侧。（2）改变透镜与纸的距离，直到纸上出现最小、最亮的光斑。这就 是该凸透镜的焦点。（3）用刻度尺测量这个最小、最亮的光斑到凸透镜的距离。这就是 该凸透镜的焦距 f 。测量凸透镜的焦距（平行光聚焦法）点击下方图片—— 观看测凸透镜焦距点击下方图片——观看冰透镜在虚线框内填上合适的透镜：凸透镜对所有光线都起会聚作用凹透镜对所有光线都起发散作用在虚线框内填上合适的透镜：比较甲、乙透镜对光的偏折作用：甲凸透镜：焦距大，对光的偏折能力弱乙凸透镜：焦距小，对光的偏折能力强f甲f乙甲乙1. 炎炎夏日，汽车停在露天停车场，若把装满水的矿泉水瓶留在车内，太阳光通过矿泉水瓶后可能把汽车内的易燃物引燃。这是因为（　　）A．矿泉水瓶相当于一个凹透镜，会聚光线B．矿泉水瓶相当于一个凹透镜，发散光线C．矿泉水瓶相当于一个凸透镜，会聚光线D．矿泉水瓶相当于一个凸透镜，发散光线CC2. 图中画出了光线通过透镜（图中未画出）的情形。其中凸透镜是（　　）A．aB．b、dC．cD．a、b、c、d3. 将凸透镜正对太阳光，其下方的纸上呈现一个并非最小的光斑，如图所示，这时光斑到凸透镜的距离为5cm。若凸透镜远离纸的过程中光斑一直变大，则该凸透镜的焦距（　　）A．一定小于5cmB．一定等于5cmC．一定大于5cmD．可能小于5cm，也可能大于5cmA4. 如图所示，一束光线射向O处的光学元件后会聚于主光轴上的 S2 点，去掉光学元件后，光线会聚于 S1 点，则该元件一定是（　　）A．平面镜B．凸透镜C．凹透镜D．无法判断C5. 关于透镜，下列说法正确的是（　　）A．凸透镜能使平行光会聚于一点，这个点叫做凸透镜的焦点B．通过凹透镜的两束光一定不能相交于一点C．凸透镜的焦距越小，对光的会聚作用越弱D．通过凸透镜的两束光可能不相交于一点D奇妙的透镜凸透镜概念凹透镜课堂小结分类凹透镜对光线有发散作用作用凸透镜对光线有会聚作用主光轴：通过两个球心的直线光线：透镜的中心焦点：平行光通过透镜会聚的点焦距：焦点到光心的距离测量凸透镜的焦距：平行光聚焦法下 课
