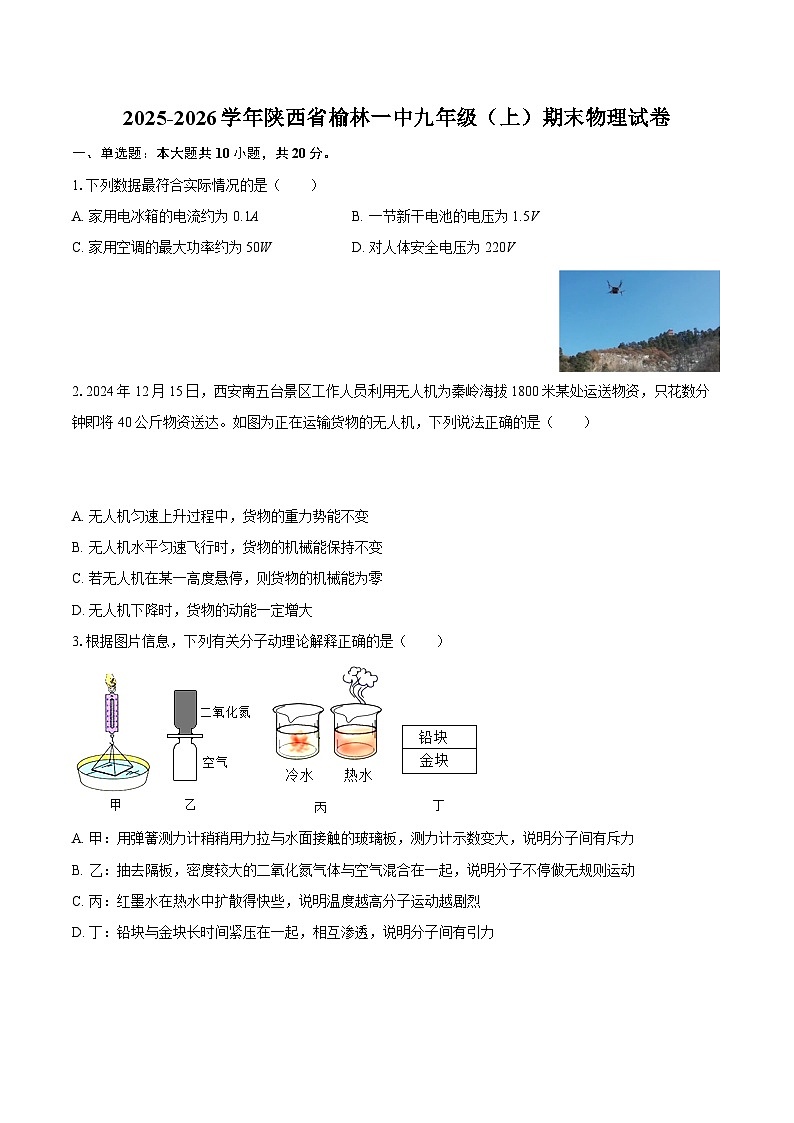

2025-2026学年陕西省榆林一中九年级（上）期末物理试卷-自定义类型

这是一份2025-2026学年陕西省榆林一中九年级（上）期末物理试卷-自定义类型，共12页。试卷主要包含了单选题，填空题，作图题，实验探究题，计算题等内容，欢迎下载使用。
1.下列数据最符合实际情况的是（ ）
A. 家用电冰箱的电流约为0.1AB. 一节新干电池的电压为1.5V
C. 家用空调的最大功率约为50WD. 对人体安全电压为220V
2.2024年12月15日，西安南五台景区工作人员利用无人机为秦岭海拔1800米某处运送物资，只花数分钟即将40公斤物资送达。如图为正在运输货物的无人机，下列说法正确的是（ ）
A. 无人机匀速上升过程中，货物的重力势能不变
B. 无人机水平匀速飞行时，货物的机械能保持不变
C. 若无人机在某一高度悬停，则货物的机械能为零
D. 无人机下降时，货物的动能一定增大
3.根据图片信息，下列有关分子动理论解释正确的是（ ）
A. 甲：用弹簧测力计稍稍用力拉与水面接触的玻璃板，测力计示数变大，说明分子间有斥力
B. 乙：抽去隔板，密度较大的二氧化氮气体与空气混合在一起，说明分子不停做无规则运动
C. 丙：红墨水在热水中扩散得快些，说明温度越高分子运动越剧烈
D. 丁：铅块与金块长时间紧压在一起，相互渗透，说明分子间有引力

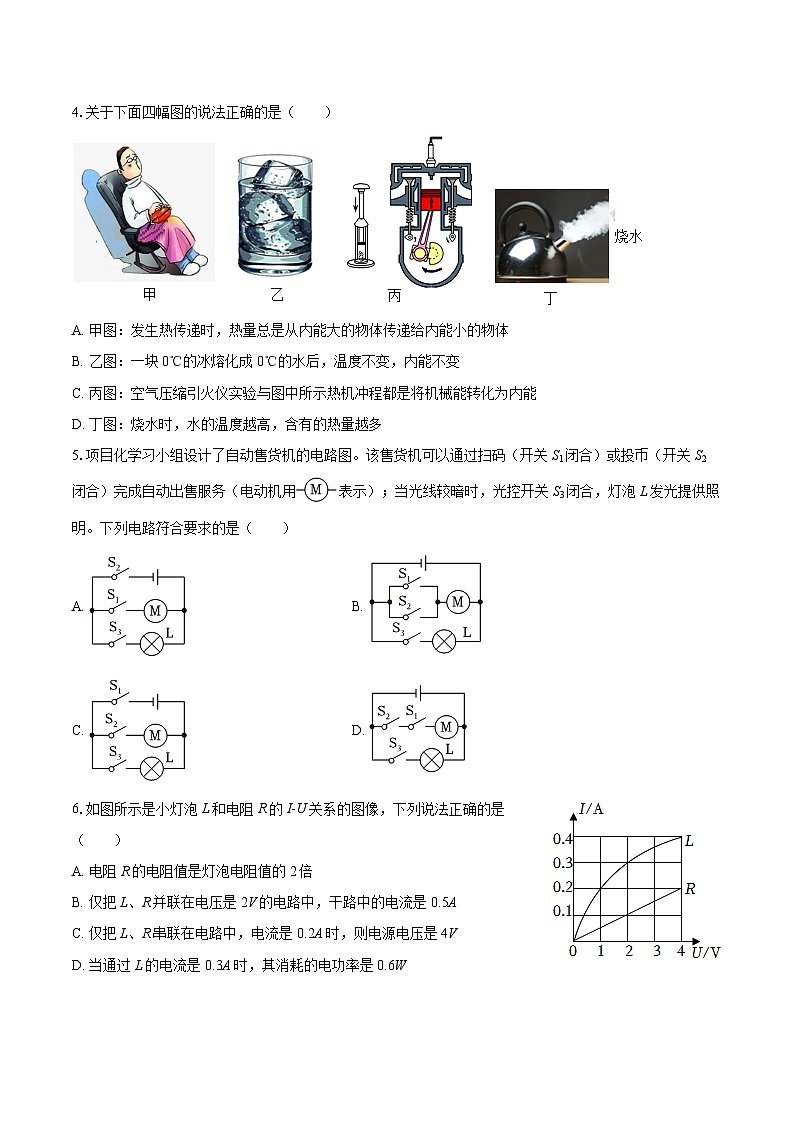

4.关于下面四幅图的说法正确的是（ ）
A. 甲图：发生热传递时，热量总是从内能大的物体传递给内能小的物体
B. 乙图：一块0℃的冰熔化成0℃的水后，温度不变，内能不变
C. 丙图：空气压缩引火仪实验与图中所示热机冲程都是将机械能转化为内能
D. 丁图：烧水时，水的温度越高，含有的热量越多
5.项目化学习小组设计了自动售货机的电路图。该售货机可以通过扫码（开关S1闭合）或投币（开关S2闭合）完成自动出售服务（电动机用表示）；当光线较暗时，光控开关S3闭合，灯泡L发光提供照明。下列电路符合要求的是（ ）
A. B.
C. D.
6.如图所示是小灯泡L和电阻R的I-U关系的图像，下列说法正确的是（ ）
A. 电阻R的电阻值是灯泡电阻值的2倍
B. 仅把L、R并联在电压是2V的电路中，干路中的电流是0.5A
C. 仅把L、R串联在电路中，电流是0.2A时，则电源电压是4V
D. 当通过L的电流是0.3A时，其消耗的电功率是0.6W

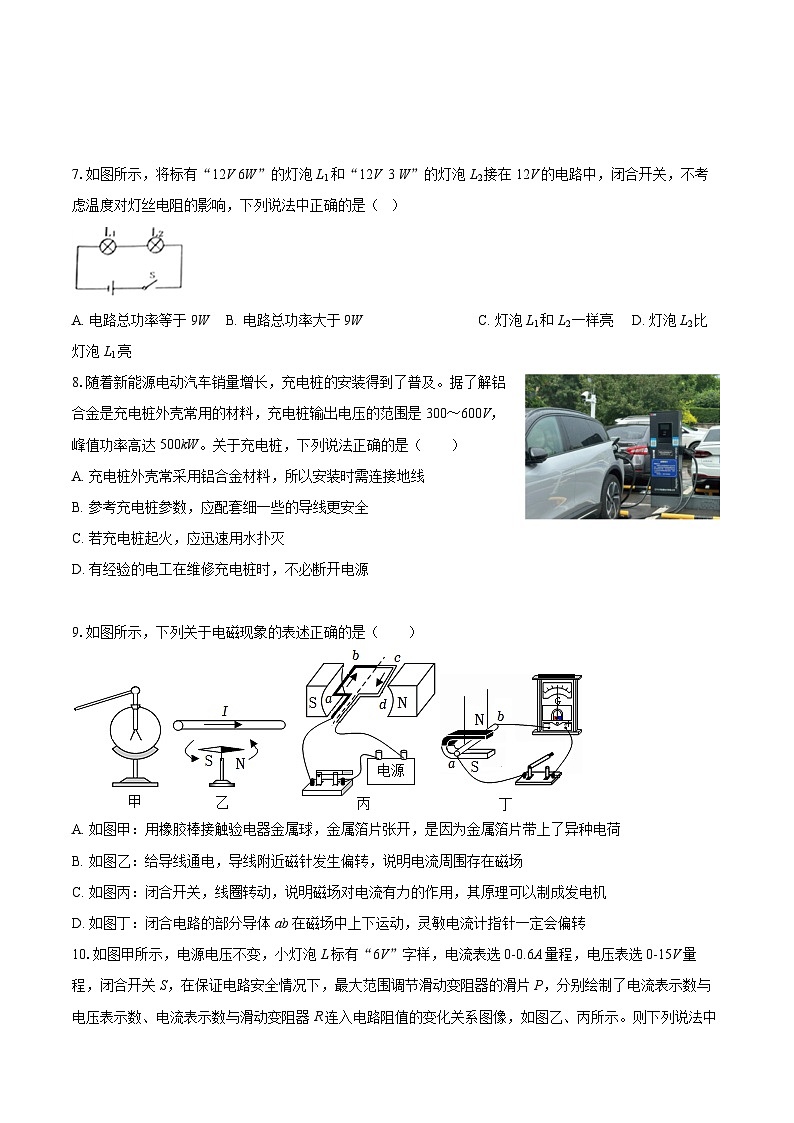

7.如图所示，将标有“12V 6W”的灯泡L1和“12V 3 W”的灯泡L2接在12V的电路中，闭合开关，不考虑温度对灯丝电阻的影响，下列说法中正确的是（ ）
A. 电路总功率等于9WB. 电路总功率大于9WC. 灯泡L1和L2一样亮D. 灯泡L2比灯泡L1亮
8.随着新能源电动汽车销量增长，充电桩的安装得到了普及。据了解铝合金是充电桩外壳常用的材料，充电桩输出电压的范围是300～600V，峰值功率高达500kW。关于充电桩，下列说法正确的是（ ）
A. 充电桩外壳常采用铝合金材料，所以安装时需连接地线
B. 参考充电桩参数，应配套细一些的导线更安全
C. 若充电桩起火，应迅速用水扑灭
D. 有经验的电工在维修充电桩时，不必断开电源
9.如图所示，下列关于电磁现象的表述正确的是（ ）
A. 如图甲：用橡胶棒接触验电器金属球，金属箔片张开，是因为金属箔片带上了异种电荷
B. 如图乙：给导线通电，导线附近磁针发生偏转，说明电流周围存在磁场
C. 如图丙：闭合开关，线圈转动，说明磁场对电流有力的作用，其原理可以制成发电机
D. 如图丁：闭合电路的部分导体ab在磁场中上下运动，灵敏电流计指针一定会偏转
10.如图甲所示，电源电压不变，小灯泡L标有“6V”字样，电流表选0-0.6A量程，电压表选0-15V量程，闭合开关S，在保证电路安全情况下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图像，如图乙、丙所示。则下列说法中正确的是（ ）
A. 小灯泡的额定功率0.6W
B. 电源电压为18V
C. 电路电流为0.5A时，滑动变阻器连入电路的阻值为24Ω
D. 若将电压表量程换为0-3V，电路的总功率变化范围为4.5W-7.5W
二、填空题：本大题共6小题，共17分。
11.2024年9月25日，中国火箭军向太平洋某海域成功发射一枚洲际导弹，准确落入预定海域。导弹点火升空时，燃料燃烧释放的内能转化为导弹的 能，此过程的能量转化与汽油机 冲程相同，当它穿越大气层时，弹头的温度会因摩擦而升高，这是通过 的方式增大了弹头的内能。
12.科学技术促进了生活的幸福感，“充电宝”是旅行中常备物品之一，给“充电宝”充电时，“充电宝”是 （选填“电源”或“用电器”）。农机在工作时，汽油不断减少，此过程中汽油的热值 （选填“变大”“不变”或“减小”）。
13.如图甲所示是一款酒精发动机，点燃酒精灯给汽缸内的空气加热，酒精灯通过 的方式增加了汽缸内空气的内能；缸内高温的空气推动活塞将 能转化为机械能，该能量转化与 （选填“乙”或“丙”）装置实验过程中的能量转化相同；某单缸四冲程汽油机一个做功冲程对外做功150J，飞轮的转速是1200r/min,则每秒对外做功 J。
14.如图所示，GMR是巨磁电阻（其电阻阻值在磁场中随磁性的增强急剧减小），当开关S1、S2都闭合时，电磁铁附近的小磁针处于静止状态，则小磁针的A端为______极；当滑片向右滑动时，电磁铁的磁性______（选填“增强”、“减弱”或“不变”），指示灯的亮度______（选填“变亮”、“变暗”或“不变”）。
15.小明家里的电能表表盘如图所示，该型号的电能表允许负载的最大电功率为______W，他让家中某电水壶单独工作，发现在5min内该电能表指示灯闪烁了300次，则该电水壶的实际功率为______W。
16.小明同学为自己家的鱼缸设计了一款补水提示器，如图所示，滑片随着水量的增加而下移，水量变化驱动滑片P上下移动。该装置中水量表是用 表改装的；电源电压恒定，R0为定值电阻，R为滑动变阻器，闭合开关S，当水量减少时，滑动变阻器接入电路的电阻 ，水量表的示数将 （最后两空均选填“变大”、“变小”或“不变”）。
三、作图题：本大题共2小题，共4分。
17.如图，根据小磁针静止时的N极方向，用箭头在图中A点标出磁感线的方向和导线中B点的电流方向。
18.请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
四、实验探究题：本大题共3小题，共17分。
19.如图所示，甲、乙、丙三图中的装置完全相同，燃料的质量都相等，烧杯内的液体质量和初温均相同。
（1）要比较不同燃料的热值，应选择 两图进行实验；
（2）在比较不同物质吸热升温的特点时，应选择 两图进行实验，同时还需要控制火力相同，是为了使两种液体在相同的时间内吸收 （选填“相同”或“不同”）的热量，所以该实验主要用 （选填“温度计示数的变化”或“加热时间的长短”）来反映两种液体吸热的多少；
（3）实验中，a、b两种液体吸热后温度随时间变化的图像如图丁所示，分析图像可知， （选填“a”或“b”）液体的比热容较大。
20.某同学在探究“电流通过导体产生热的多少与什么因素有关”时，采用如图所示的实验装置，请观察甲、乙两图并回答下列问题：
（1）该实验是通过观察两个U形管中______的变化，来比较电流通过电阻丝产生热量的多少；
（2）在甲图实验中，若通电时间相同，发现B玻璃管内液面上升较高，这表明：在电流相同、通电时间相同的情况下，导体的______越大，产生的热量越多；
（3）乙图的装置是用来研究电阻丝产生的热量与______的关系，由图中的实验现象可以得到的结论是：在电阻相同、通电时间相同的情况下，通过电阻的______越大，产生的热量越多；
（4）若通电一段时间后，发现其中一个U形管中液面的高度几乎不变，出现该现象的原因可能是______．
21.如图甲是小明测量小灯泡额定功率的电路，电源电压恒为3V、电压表（0～3V）、电流表（0～0.6A）、额定电压为2.5V的待测小灯泡（电阻约为10Ω）、滑动变阻器（“20Ω 0.5 A”）、导线若干。
（1）请用笔画线代替导线，将图甲连接完整（要求：滑片向右移动灯泡变亮）；
（2）闭合开关前，发现电流表的指针如图乙所示，其原因是______；若闭合开关后，发现电流表无示数，电压表示数接近电源电压，其原因可能是灯泡______（选填“断路”或“短路”）；
（3）故障排除后，调节滑动变阻器的滑片，绘制了小灯泡的电流I随其两端电压U变化的关系图像，如图丙所示，则小灯泡的额定功率为______W；从图像中还发现：当电压表的示数增大时，小灯泡的电阻将______（选填“变大”“变小”或“不变”）；
（4）实验后，小明利用一个定值电阻R0和两个电流表，设计了如图丁所示的电路测出了小灯泡的额定功率，实验过程如下：
①闭合开关S，调节滑动变阻器的滑片P，使电流表A1示数为，并读出此时电流表A2的示数I；
②小灯泡的额定功率为：P额=______（用I、R0、U额表示）
（5）课后，小明想继续“探究电路中的电流与电阻关系”，他除利用以上实验器材外，还选用了5Ω、10Ω、20Ω、30Ω的定值电阻替换小灯泡，实验中保持定值电阻两端的电压1.5V不变，结果发现无法顺利完成实验，为顺利完成该实验，滑动变阻器的最小阻值为______Ω。
五、计算题：本大题共3小题，共22分。
22.周末，小明全家一起外出露营，妈妈用如图所示的便携式卡式炉为大家烧水泡面。卡式炉采用丁烷气体作为燃料。水壶中装入2kg初温为20℃的水，用卡式炉加热至100℃，消耗了20g丁烷气体。已知水的比热容为4.2×103J/（kg•℃），丁烷的热值为4.8×107J/kg。求：
（1）水吸收的热量；
（2）卡式炉的加热效率。
23.亮亮设计了一个用电压表的示数变化反映被测温度变化的电路。其电路原理图如图甲所示。电压表量程为0～3V，R0是定值电阻，R0=300Ω，R1是热敏电阻，其电阻随环境温度变化的关系如图乙所示。闭合开关S后，当环境温度为40℃时，电压表的示数为2.4V，求：
（1）当环境温度为40℃时，通过R0的电流；
（2）电源电压；
（3）当被测温度为80℃时，电压表的示数。
24.图甲是小明家的电饭煲，图乙是其电路原理图，R1、R2为阻值不变的电热丝，S1为温度自动控制开关，可实现“加热”和“保温”状态的转换。如表是该电饭煲的铭牌。求：
（1）试分析，当S和温控开关S1都闭合时，电饭煲所处的状态；
（2）电热丝R1的阻值；
（3）在1标准大气压下，该电饭煲正常加热时，10min将2kg初温为50℃的水烧开，电饭煲的热效率多大；[c水=4.2×103J/（kg•℃）]
（4）关闭家中其他用电器，只让该电饭煲在加热状态下工作4min,观察到标有“3000r/kW•h”字样的电能表转盘转了150转，电饭煲的实际功率多大。
1.【答案】B
2.【答案】B
3.【答案】C
4.【答案】C
5.【答案】B
6.【答案】D
7.【答案】D
8.【答案】A
9.【答案】B
10.【答案】C
11.【答案】机械
做功
做功

12.【答案】用电器
不变

13.【答案】热传递
内
丙
1500

14.【答案】S；减弱；变暗
15.【答案】4400 1200
16.【答案】电流
变大
变小

17.【答案】
18.【答案】解：（1）灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：

19.【答案】甲、乙
甲、丙
相同
加热时间的长短
b

20.【答案】液面高度；电阻；电流；电流；空气盒气密性不好
21.【答案】 电流表未调零;断路 0.625;变大 30
22.【答案】（1）水吸收的热量为6.72×105J （2）卡式炉的加热效率为70%
23.【答案】解：由甲电路图可知，R1与R0串联，电压表测R0两端电压。
（1）环境温度为40℃时电压表的示数为2.4V，根据欧姆定律可得通过R0的电流：I0===0.008A；
（2）由图乙可知，当环境温度为40℃时，热敏电阻R1=200Ω，
串联电路中各处的电流相等，根据欧姆定律可得此时R1两端的电压：U1=IR1=0.008A×200Ω=1.6V，
因串联电路中总电压等于各分电压之和，所以，电源的电压：U=U0+U1=2.4V+1.6V=4V；
（3）由图乙可知，环境温度80℃时，R1的阻值为100Ω，
串联电路总电阻等于各部分电阻之和，
根据欧姆定律可得此时通过电路的电流：I′===0.01A，
此时电压表的示数为：U1′=I′R0=0.01×300Ω=3V。
答：（1）当环境温度为40℃时，通过R0的电流为0.008A；
（2）电源电压为4V；
（3）当被测温度为80℃时，电压表的示数为3V。
24.【答案】解：（1）由图乙可知，当开关S闭合，S1断开时，电阻R1、R2串联，根据串联电路的电阻的特点可知，此时电路中的总电阻最大，由P=可知，电路中的总功率最小，电饭煲处于保温状态；
当开关都闭合时，电路中只有R1工作，电路中的总电阻最小，总功率最大，电饭煲处于加热状态；
（2）由P=可知，R1的阻值：R1===60.5Ω；
（3）一个标准大气压下，水的沸点是100℃，
水吸收的热量：Q吸=c水m（t-t0）=4.2×103J/（kg•℃）×2kg×（100℃-50℃）=4.2×105J，
电饭煲消耗的电能：W=P加热t′=800W×10×60s=4.8×105J，
电饭煲的热效率：η===87.5%；
（4）3000r/kW•h表示电路中的用电器每消耗1kW•h电能，电能表的转盘转过3000转，
则电能表转盘转了150转，电饭煲消耗的电能：W′==0.05kW•h=1.8×105J，
电饭煲的实际功率：P实===750W。
答：（1）当S和温控开关S1都闭合时，电饭煲处于加热状态；
（2）电热丝R1的阻值为60.5Ω；
（3）电饭煲的热效率为87.5%；
（4）电饭煲的实际功率为750W。 品牌
***电饭煲
容量
4L
额定电压
220V
额定加热功率
800W
额定保温功率
100W
