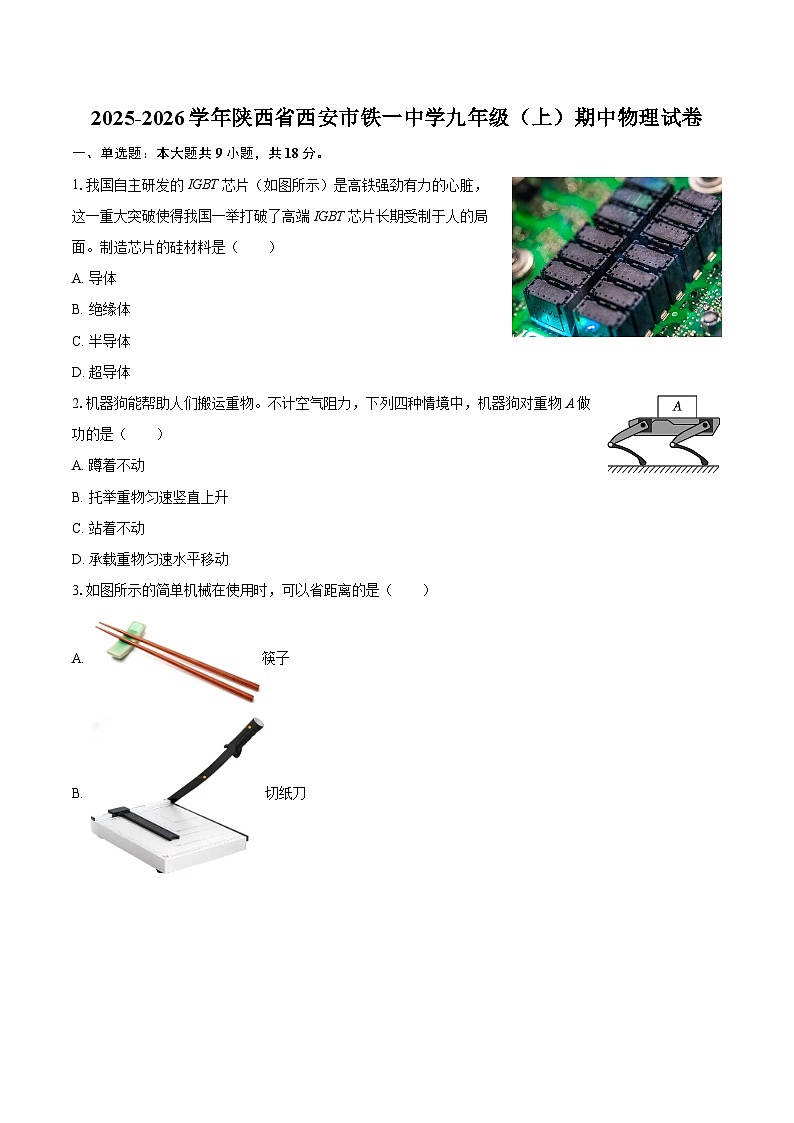

1.我国自主研发的IGBT芯片（如图所示）是高铁强劲有力的心脏，这一重大突破使得我国一举打破了高端IGBT芯片长期受制于人的局面。制造芯片的硅材料是（ ）
A. 导体
B. 绝缘体
C. 半导体
D. 超导体
2.机器狗能帮助人们搬运重物。不计空气阻力，下列四种情境中，机器狗对重物A做功的是（ ）
A. 蹲着不动
B. 托举重物匀速竖直上升
C. 站着不动
D. 承载重物匀速水平移动
3.如图所示的简单机械在使用时，可以省距离的是（ ）
A. 筷子
B. 切纸刀
C. 核桃夹
D. 钢丝钳

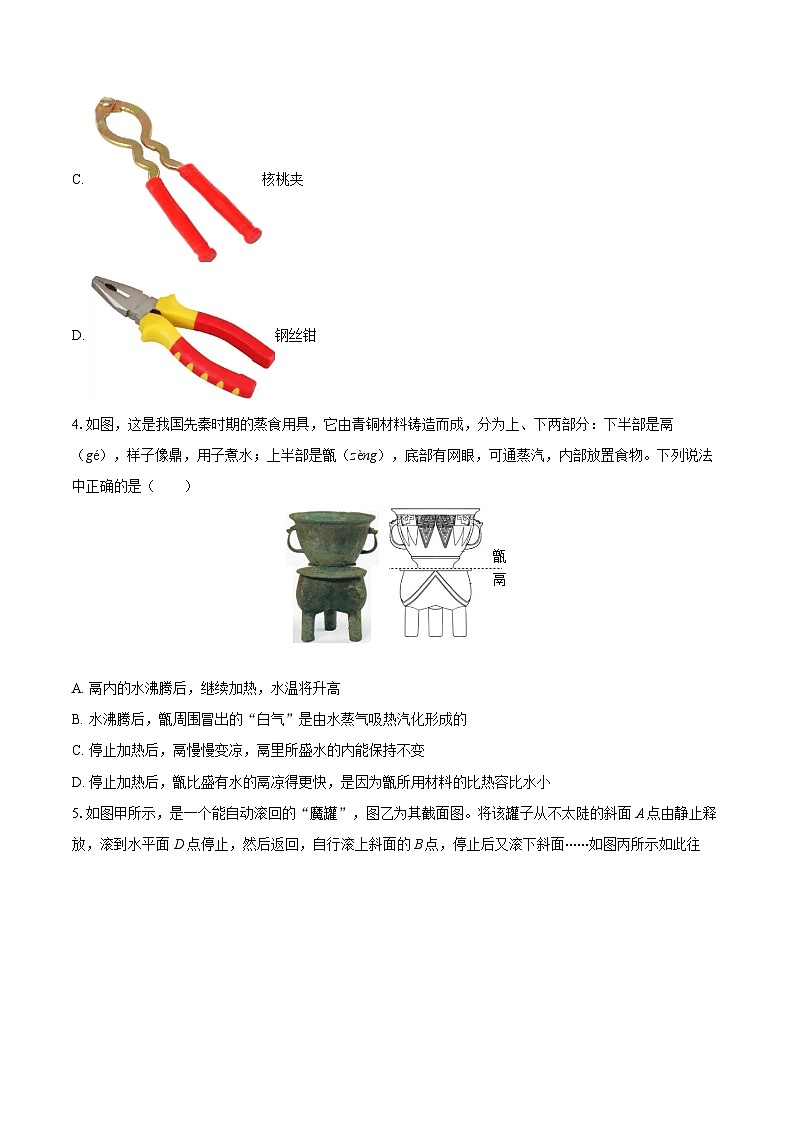

4.如图，这是我国先秦时期的蒸食用具，它由青铜材料铸造而成，分为上、下两部分：下半部是鬲（gé），样子像鼎，用子煮水；上半部是甑（zèng），底部有网眼，可通蒸汽，内部放置食物。下列说法中正确的是（ ）
A. 鬲内的水沸腾后，继续加热，水温将升高
B. 水沸腾后，甑周围冒出的“白气”是由水蒸气吸热汽化形成的
C. 停止加热后，鬲慢慢变凉，鬲里所盛水的内能保持不变
D. 停止加热后，甑比盛有水的鬲凉得更快，是因为甑所用材料的比热容比水小
5.如图甲所示，是一个能自动滚回的“魔罐”，图乙为其截面图。将该罐子从不太陡的斜面A点由静止释放，滚到水平面D点停止，然后返回，自行滚上斜面的B点，停止后又滚下斜面⋯⋯如图丙所示如此往返，最后停在水平面上，下列说法正确的是（ ）
A. 第一次返回斜面，向上滚动的过程中，罐子整体在C点时的机械能小于在B点时的机械能
B. 在滚动过程中，橡皮筋的弹性势能一直在变大
C. 罐子向前滚出一段距离又滚回，这是由于罐子具有惯性
D. 罐子在A点的重力势能最大，橡皮筋在D点的弹性势能最大
6.关于电流、电压和电阻，下列说法正确的是（ ）
A. 导体两端电压为零，其电阻为零B. 电路两端有电压，电路中就一定有电流
C. 电压使自由电荷发生定向移动形成电流D. 电路中的电流变大，电阻一定变小
7.要探究“影响导体电阻大小的因素”，小明同学作出了如下猜想：①导体的电阻与导体的长度有关；②导体的电阻与导体的横截面积有关；③导体的电阻与导体材料有关。根据猜想设计了如图所示的实验装置。（其中“S”表示导体的横截面积）下列说法正确的是（ ）
A. 实验中灯泡越亮，说明接入电路的导体电阻越大
B. 为了使现象更明显，可以在电路中串联一个电压表
C. 分别把C、D两根电阻线接入电路，可以探究猜想①
D. 要探究猜想②，应分别把B、C两根电阻线接入电路
8.两个小灯泡L1和L2，单独接在两节干电池组成的电源两端时都能发光。当连接成如图所示的电路时，闭合开关S后，小灯泡L1和L2都发光。若此时将一根导线接在小灯泡L2的两端，看到的现象是（ ）
A. L1仍发光，L2熄灭
B. L1熄灭，L2仍发光
C. L1和L2都熄灭
D. L1变暗，L2变亮
9.陈家祠收藏了许多珍贵文物。如图甲展示的是一种具有报警功能的文物展示台，若其内部电路结构如图乙所示。开关S处于闭合状态时，文物放置在金属片B上，弹簧处于压缩状态，金属片B与A、C接触；当文物被搬离展示台时（ ）
A. 灯泡亮，电铃响B. 灯泡不亮，电铃不响
C. 灯泡和电铃都短路D. 灯泡断路，电铃短路
二、多选题：本大题共1小题，共3分。
10.如图甲所示为某种跳绳自动计数器的简化原理图。跳绳时，每当绳子挡住了射向R1的红外线时，R1的电阻会变大，自动计数器会计数一次。信号处理系统相当于一个电压表，能记录AB间每一时刻的电压。若已知电源电压为10V并且保持不变，R2为定值电阻，某一段时间AB间的电压随时间变化的图像如图乙所示，则下列说法正确的是（ ）
A. AB两端电压为6V时，计数器会计数一次
B. 绳子挡住射向R1的红外线时，R1的阻值是R2的4倍
C. 绳子没有挡住射向R1的红外线时和挡住射向R1的红外线时电路电流之比为3：1
D. 绳子没有挡住射向R1的红外线时和挡住射向R1的红外线时R1的阻值之比为6：1
三、填空题：本大题共6小题，共12分。
11.11月3日据央视新闻报道中国空间站迎来“厨房神器”——太空烤箱，太空烤出来的鸡翅如图所示，航天员们已经吃得停不下来啦！太空烤箱将电能主要转化为 能，烤肉时，通过 的方式增加了肉的内能；烤好后鸡翅的香味很快散发到整个舱室，因为温度越高分子运动速度越 （选填“快”或“慢”）。
12.某同学利用塑料瓶制作的“水火箭”如图甲所示，其原理是压缩空气使水从“火箭”尾部向下喷出，推动“火箭”飞向空中。往“水火箭”里打气相当于图乙中 （选填“A”或“B”）所示的内燃机冲程；若该热机1s内对外做功15次，则飞轮转速是 r/min。
13.你留心观察过街道上的路灯吗？当其中的任意一盏灯发生断路时，其他的灯还能正常发亮，由此可以断定这些路灯是 联的（选填：“串”或“并”）。人体的安全电压是 V。
14.如图甲所示电路，闭合开关后，两个电压表的指针偏转情况均如图乙所示，则R1两端的电压为 V；通过R1的电流 （选填“大于”“小于”或“等于”）通过R2的电流；开关断开时，电压表V2的示数为 V。
15.如图示，这是一种显示汽车油箱油量的装置图，其中滑杆P相当于滑动变阻器R的滑片，且滑杆P可绕支点O自由转动，R'为定值电阻，图中油量表实质上是一个 （选填“电流表”或“电压表”）改装的；当油量减少时，油量表示数 （选填“变大”、“变小”或“不变”）；R'在电路中的作用是 （选填“加满油”或“用完油”）时起到保护作用。
16.如图为灯泡L和定值电阻R的I-U图像，若将L和R并联在电源电压为3V的电路中，干路电流为______ A；若将其串联在电源电压为4V的电路中，L和R的阻值之比为______。
四、作图题：本大题共2小题，共4分。
17.如图甲是古代攻城用的投石机模型，利用投掷臂左侧配重将右侧投石勺内石块抛入敌方阵营。请在图乙中画出投掷臂的动力臂L1和投石勺内A点受到阻力F2的大致方向。
18.Q老师家安装了光控开关S1控制的自动窗帘，但阳台窗户只能向内打开，影响窗帘关闭。于是在窗户上加装磁感应开关S2，只有当窗户关闭（S2闭合）且光线较弱（S1闭合）时，窗帘光控开关才起作用。请在乙图中画出实现这一功能的电路图。
五、实验探究题：本大题共4小题，共24分。
19.（1）如图甲所示在探究“动能大小跟哪些因素有关”的实验操作，小球从同一高度由静止开始滚下，目的是使其到达水平面时具有相同的______。
（2）在“探究电流与电阻关系”的实验中，小明得到的数据如表所示，根据表中数据得到的结论是：______。
（3）如图乙，小明用电压表测水果电池电压，由图可知：该水果电池的负极是______片。
（4）如图丙所示，电阻箱的示数是______Ω。
20.用如图所示装置测量滑轮组的机械效率，部分实验数据如下表：
（1）实验过程中，要在______方向上缓慢拉动弹簧测力计，使钩码做匀速直线运动。第1次实验时，钩码上升的时间为3s,此过程中，绳子自由端上升的速度为______m/s；
（2）第4次实验时滑轮组的机械效率是______%；
（3）分析1、2、4次实验的数据可知，使用同一滑轮组提升重物时，重物重力越______（选填：“大”或“小”），滑轮组的机械效率越高；分析2、3次实验的数据可知，滑轮组的机械效率与钩码上升的高度______（选填“有关”或“无关”）；
（4）用滑轮组提升重物时，下列选项中也可提高机械效率的是______。
A.换用更轻的动滑轮
B.加快提升物体的速度
C.选用承重股数较多的滑轮组
21.如图甲所示为小明“探究串联电路电流规律”的实验电路图。
（1）连接电路时，开关应______。实验为了使得出的结论更具有普遍性，选择两个小灯泡的规格应该是______（选填“相同”或“不同”）的；
（2）小吉和小林两位同学进行分组实验，小吉同学在闭合开关前，发现电流表如图乙所示，则小吉的问题是______；小林同学在闭合开关试触时，发现电流表如图丙所示，则小林的问题是______。
（3）用电流表测电流时。小明在实验中测得的三个不同位置的电流值如表格所示，有一个位置的电流测量明显有误，该位置为______（选填“A”、“B”或“C”）。
（4）实验中，某同学发现两个串联的小灯泡中，一个发光，另一个小灯泡不发光，原因可能是______（填字母）；
A.通过两小灯泡的电流不相等
B.该小灯泡的灯丝断了
C.该小灯泡短路
D.该小灯泡靠近电源负极
22.小明利用图甲所示电路测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样，电源电压恒为6V，两个滑动变阻器规格分别为A：“50Ω；2A”和B：“60Ω；1A”。
（1）在图乙中将实物电路连接完整，要求滑动变阻器的滑片向右滑动时连入电路的电阻变大；
（2）闭合开关，电压表无示数，电流表有示数，则产生故障的原因可能是小灯泡L ______（选填“断路”或“短路”）；
（3）排除故障后，闭合开关，调节滑动变阻器滑片，得到的实验数据如下表：其中第4次电流表的示数如图丙所示，则该电流为______A；当小灯泡正常发光时，小灯泡的阻值为______（保留一位小数）；为了完成实验，应选用______（选填“A”或“B”）滑动变阻器；
（4）同组的小华指出小明采集的数据中有一组数据是错误的，你觉得是第______次实验数据；
（5）第1、2两次实验，滑动变阻器接入电路电阻的改变量ΔR1______小灯泡的电阻改变量ΔR2。（选填“＞”、“=”或“＜”）
六、计算题：本大题共3小题，共24分。
23.如图所示，电源电压恒定，R1=15Ω，闭合开关S，电流表A的示数为1.2A，电流表A1的示数为0.4A，求电阻R2的电流和电源电压。
24.图甲为超声波加湿器内部湿度监测装置的简化电路图，图乙是传感器电阻R2的阻值随湿度变化图像。已知：电源电压保持不变，定值电阻R1=200Ω。某次测量时，只闭合开关S1，电流表示数为100mA，再闭合开关S2，电流表示数为200mA。求：

（1）电源电压。
（2）此时空气中的湿度。
（3）空气中的湿度为20%时，电流表示数为多少。
25.如图所示，11月5日“中国人民解放军福建舰”正式入列，该舰采用平直通长飞行甲板，配置电磁弹射和阻拦装置，可搭载歼-15T、歼-35、歼-15D、空警600等不同类型的舰载机70架，满载排水量为8万余吨。某次海试中，福建舰以30节匀速航行40公里，此过程中所受阻力大小为9×105N。已知福建舰的动力系统消耗燃油2500kg,燃油的热值q=4.4×107J/kg。同时，福建舰的电磁弹射系统弹射一架J15舰载机，消耗能量为8×107J。求此次海试：
（1）若燃油完全燃烧可放出多少热量？
（2）牵引力做了多少功？
（3）该舰动力系统的效率是多大？（百分比后保留一位小数）
（4）假设将电磁弹射器核心部分——线圈，简化为纯电阻电路模型，且弹射推力F与电流的平方成正比，关系为F=kI2（k=0.05N/A2，为比例常数）。若航母电磁弹射线圈的等效电阻R=8Ω，初始供电电压U=1.6×104V，请计算初始状态下推力大小？
1.【答案】C
2.【答案】B
3.【答案】A
4.【答案】D
5.【答案】D
6.【答案】C
7.【答案】D
8.【答案】A
9.【答案】A
10.【答案】BC
11.【答案】内
热传递
快

12.【答案】A
1800

13.【答案】并
不高于36

14.【答案】4.8
等于
6

15.【答案】电流表
变小
加满油

16.【答案】0.9 1：3
17.【答案】
18.【答案】
19.【答案】速度； 导体两端电压一定时，通过导体的电流与导体的电阻成反比； 铁； 98
20.【答案】竖直；0.05； 80； 大；无关； A
21.【答案】断开；不同；
电流表的指针没有调零；电流表的测量范围选大了；
C；
C
22.【答案】； 短路； 0.24；8.9Ω；B； 3； ＞
23.【答案】电阻R2的电流0.8A、电源电压6V。
24.【答案】解：
（1）只闭合开关S1，电路为R1的简单电路，电流表示数为100mA=0.1A，
根据欧姆定律可知电源电压U=I1R1=0.1A×200Ω=20V；
（2）再闭合开关S2，两电阻并联，电流表测量干路电流，电流表示数为200mA=0.2A，
根据并联电路的电流特点可知通过R2的电流I2=I-I1=0.2A-0.1A=0.1A，
根据欧姆定律可知传感器电阻R2的阻值R2===200Ω；
从图中可知此时空气中的湿度为60%；
（3）空气中的湿度为20%时，传感器电阻R2的阻值R2′=400Ω，根据欧姆定律可知通过两电阻的电流分别为：I1′===0.1A，I2′===0.05A，
根据并联电路的电流特点可知电流表示数为I′=I1′I2′=0.1A+0.05A=0.15A。
答：（1）电源电压为20V；
（2）此时空气中的湿度为60%；
（3）空气中的湿度为20%时，电流表示数为0.15A。
25.【答案】若燃油完全燃烧可放出1.1×1011J的热量；
牵引力做了3.6×1010J的功；
该舰动力系统的效率是32.7%；
初始状态下推力大小为2×105N 实验次数
1
2
3
4
R/Ω
10
15
20
30
I/A
0.3
0.02
0.15
0.10
实验次数
钩码重力G/N
钩码上升高度h/cm
拉力F/N
绳子自由端移动距离s/cm
机械效率η
1
2.0
5
1.0
15
66.7%
2
4.0
5
1.8
15
74.1%
3
4.0
10
1.8
30
74.1%
4
6.0
5
2.5
15
电流表的位置电流I/A
A
B
C
电流I/A
0.32
0.32
1.60
序号
1
2
3
4
5
U/V
0.5
1
1.5
2.0
2.5
I/A
0.10
0.14
0.16
0.28
