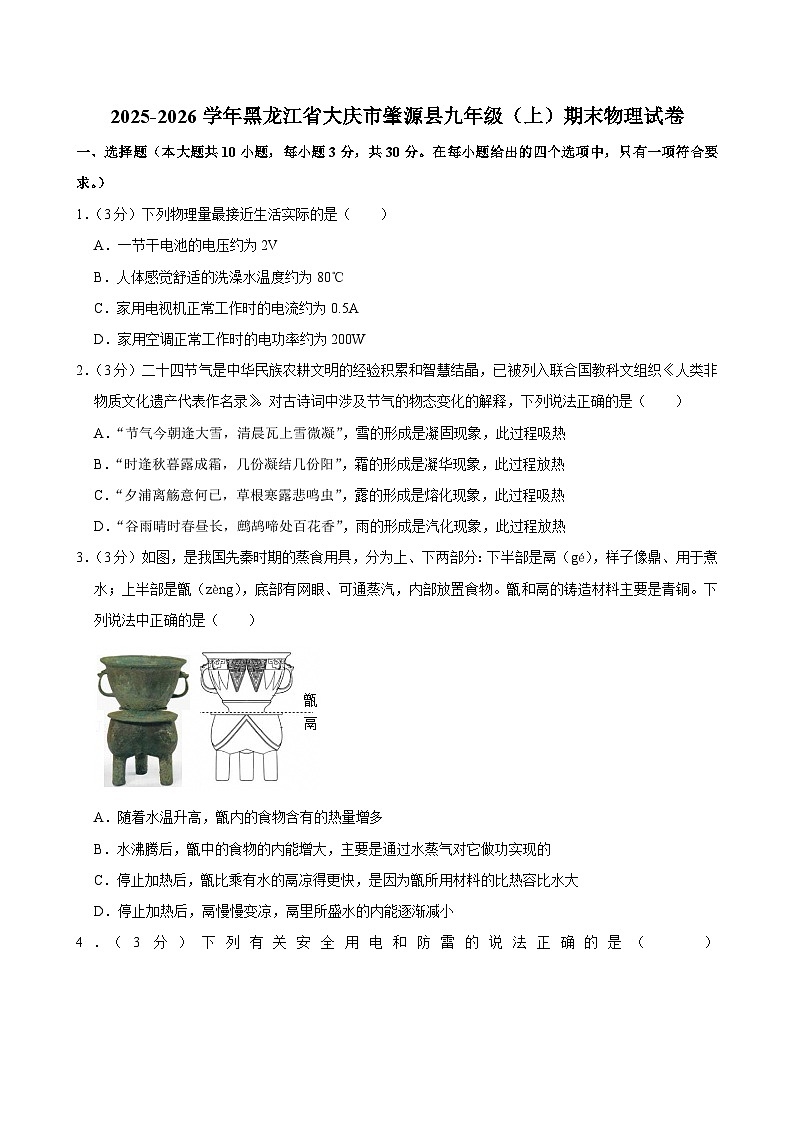

2025-2026学年黑龙江省大庆市肇源县九年级（上）期末物理试卷(含详细答案解析)

这是一份2025-2026学年黑龙江省大庆市肇源县九年级（上）期末物理试卷(含详细答案解析)，共30页。试卷主要包含了选择题等内容，欢迎下载使用。
1．（3分）下列物理量最接近生活实际的是（ ）
A．一节干电池的电压约为2V
B．人体感觉舒适的洗澡水温度约为80℃
C．家用电视机正常工作时的电流约为0.5A
D．家用空调正常工作时的电功率约为200W
2．（3分）二十四节气是中华民族农耕文明的经验积累和智慧结晶，已被列入联合国教科文组织《人类非物质文化遗产代表作名录》。对古诗词中涉及节气的物态变化的解释，下列说法正确的是（ ）
A．“节气今朝逢大雪，清晨瓦上雪微凝”，雪的形成是凝固现象，此过程吸热
B．“时逢秋暮露成霜，几份凝结几份阳”，霜的形成是凝华现象，此过程放热
C．“夕浦离觞意何已，草根寒露悲鸣虫”，露的形成是熔化现象，此过程吸热
D．“谷雨晴时春昼长，鹧鸪啼处百花香”，雨的形成是汽化现象，此过程放热
3．（3分）如图，是我国先秦时期的蒸食用具，分为上、下两部分：下半部是鬲（gé），样子像鼎、用于煮水；上半部是甑（zèng），底部有网眼、可通蒸汽，内部放置食物。甑和鬲的铸造材料主要是青铜。下列说法中正确的是（ ）
A．随着水温升高，甑内的食物含有的热量增多
B．水沸腾后，甑中的食物的内能增大，主要是通过水蒸气对它做功实现的
C．停止加热后，甑比乘有水的鬲凉得更快，是因为甑所用材料的比热容比水大
D．停止加热后，鬲慢慢变凉，鬲里所盛水的内能逐渐减小

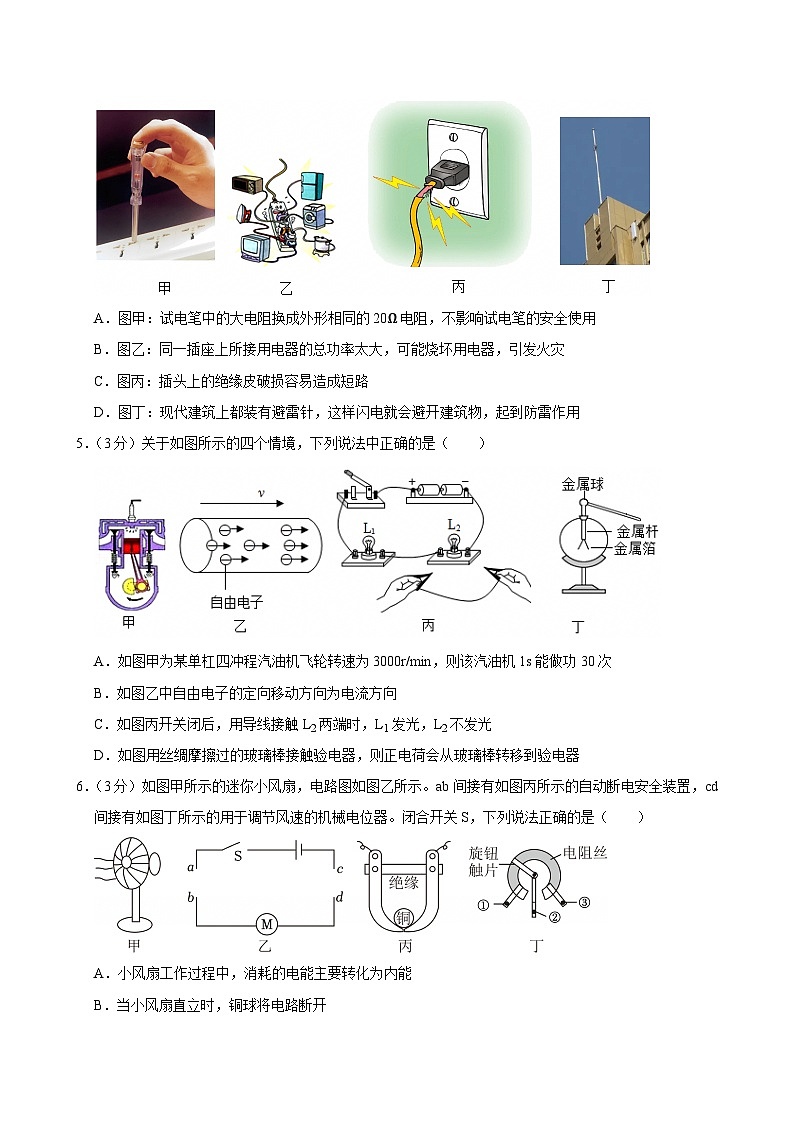

4．（3分）下列有关安全用电和防雷的说法正确的是（ ）
A．图甲：试电笔中的大电阻换成外形相同的20Ω电阻，不影响试电笔的安全使用
B．图乙：同一插座上所接用电器的总功率太大，可能烧坏用电器，引发火灾
C．图丙：插头上的绝缘皮破损容易造成短路
D．图丁：现代建筑上都装有避雷针，这样闪电就会避开建筑物，起到防雷作用
5．（3分）关于如图所示的四个情境，下列说法中正确的是（ ）
A．如图甲为某单杠四冲程汽油机飞轮转速为3000r/min，则该汽油机1s能做功30次
B．如图乙中自由电子的定向移动方向为电流方向
C．如图丙开关闭后，用导线接触L2两端时，L1发光，L2不发光
D．如图用丝绸摩擦过的玻璃棒接触验电器，则正电荷会从玻璃棒转移到验电器
6．（3分）如图甲所示的迷你小风扇，电路图如图乙所示。ab间接有如图丙所示的自动断电安全装置，cd间接有如图丁所示的用于调节风速的机械电位器。闭合开关S，下列说法正确的是（ ）
A．小风扇工作过程中，消耗的电能主要转化为内能
B．当小风扇直立时，铜球将电路断开
C．若cd分别接①②，则逆时针调节旋钮，风速变大
D．若cd分别接②③，则顺时针调节旋钮，风速变小

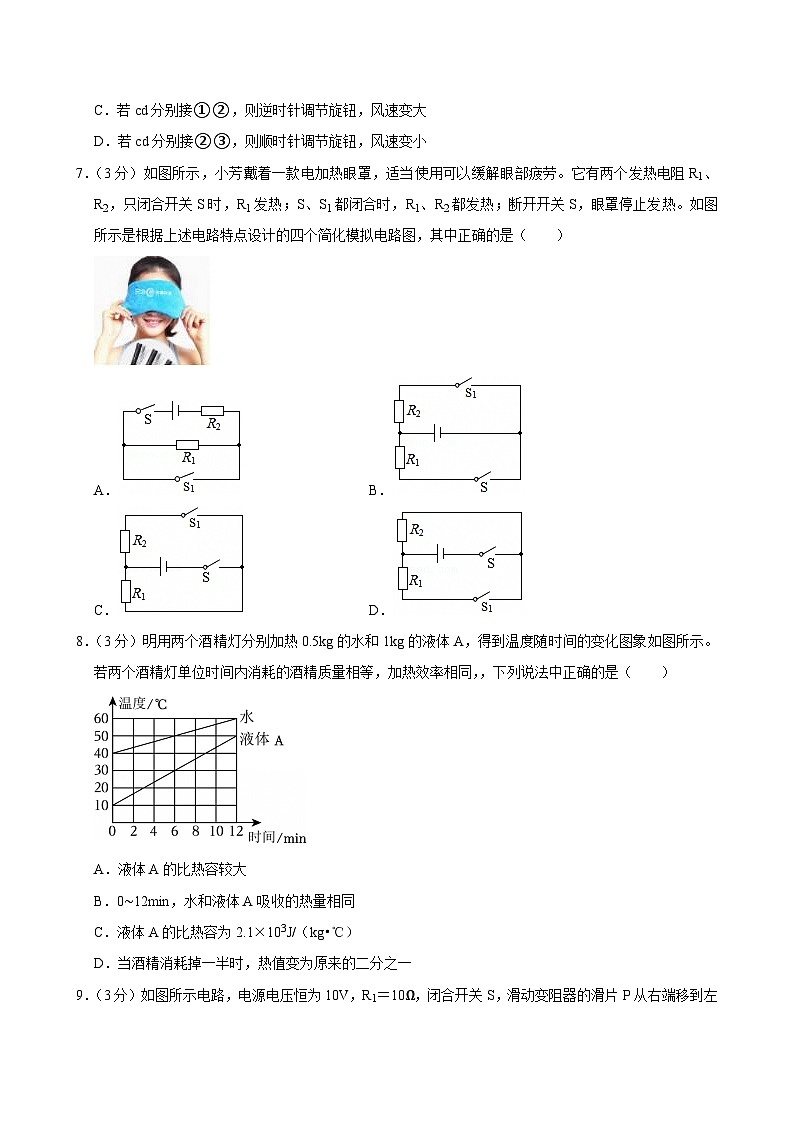

7．（3分）如图所示，小芳戴着一款电加热眼罩，适当使用可以缓解眼部疲劳。它有两个发热电阻R1、R2，只闭合开关S时，R1发热；S、S1都闭合时，R1、R2都发热；断开开关S，眼罩停止发热。如图所示是根据上述电路特点设计的四个简化模拟电路图，其中正确的是（ ）
A．B．
C．D．
8．（3分）明用两个酒精灯分别加热0.5kg的水和1kg的液体A，得到温度随时间的变化图象如图所示。若两个酒精灯单位时间内消耗的酒精质量相等，加热效率相同，，下列说法中正确的是（ ）
A．液体A的比热容较大
B．0∼12min，水和液体A吸收的热量相同
C．液体A的比热容为2.1×103J/（kg•℃）
D．当酒精消耗掉一半时，热值变为原来的二分之一
9．（3分）如图所示电路，电源电压恒为10V，R1＝10Ω，闭合开关S，滑动变阻器的滑片P从右端移到左端的过程中，下列说法正确的是（ ）
A．电压表V1的示数变小
B．电压表V2的示数变小
C．当V1与V2的示数之比为5：4时，R1：R2＝1：4
D．当V1与V2的示数之比为5：4时，电阻R2的电功率为1.6W
10．（3分）如图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入如图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法正确的是（ ）
A．只闭合开关S1时，小灯泡L的电阻为3.3Ω
B．再闭合开关S2时，电流表示数增加了0.1A
C．开关S1、S2同时闭合时，电路总功率为1.8W
D．闭合开关S1、S2时，在10min内电阻R产生的热量为240J
二．填空题（本大题共5小题，每空1分，共14分）
11．（3分）如图1所示，温度计的示数为 ℃。如图2甲中电阻箱的示数为 Ω，如图2乙中电能表的示数为 kW•h。
12．（2分）如图所示，“瓩”在《新华字典》里念两个音“千瓦”，它是电学里 的单位，表示 的物理量。
13．（2分）如图，“曲水流觞”是古代文人墨客诗酒唱酬的一种雅事。将酒盏漂浮在清冽的溪水上随溪流动，会降低酒的温度，这是通过 （选填“做功”或“热传递”）方式改变酒的内能；酒盏里质量100g的酒在漂浮过程中，温度从30℃降低到25℃，会放出 J的热量。[c酒＝3×103J/（kg•℃）]
14．（4分）（1）LED灯广泛应用于展示台装饰、居家照明、城市夜景美化等，如图1为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分“土”与“曾”之间是 联的。专业师傅修好后，则电路中的总电流会 （选填“变大”“变小”或“不变”）。
（2）如图2所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，L1、L2的连接方式一定是 联，则 （选填“甲”或“乙”）处电表应该是电流表。
15．（3分）小明在实验室发现两个分别标有“2V 10Ω”和“5V 5Ω”字样的电阻和一个电压可调的电源。在保证电路安全的前提下，若使两电阻串联，电源电压最大为 V；若两电阻并联，干路电流最大为 A，电路最大电功率为 W。
三．作图题（本大题共1小题，共4分）
16．（4分）请完成如图的电路连接。要求：
①两灯并联，开关同时控制两灯；
②滑动变阻器只用于改变L2的亮度，且滑片左移时L2变暗；
③电流表测通过L1的电流。
四．实验探究题（本大题共2小题，17题9分，18题9分。17题（5）（6）18题（5）（6）2分，其余每空1分。共18分）
17．（9分）某实验小组想“探究通过导体的电流和导体电阻的关系”，实验器材如下：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关、定值电阻分别为5Ω、10Ω、20Ω，一个滑动变阻器，导线若干。
（1）按照设计的电路图连接如下电路，闭合开关之前，应该将滑动变阻器的滑片P置于最 端（选填“左”或“右”）；
（2）某同学根据设计的方案将阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，观察并记录相关数据；
（3）接下来该同学将定值电阻由5Ω更换为10Ω，闭合开关后，需要向 （选填“左”或“右”）调节滑片，眼睛观察 表，直到电压表的示数为 为止；
（4）换用20Ω的电阻，重复上述过程，同学们数据进行处理，并绘制成图乙图像，据此得出的结论是：在电压一定时，通过导体的电流与导体的电阻成 ；
（5）为完成整个实验，滑动变阻器的最大阻值不小于 Ω。
（6）若在实验时电压表断路，在图丙电路中，已知滑动变阻器的最大阻值为R0，也能测出Rx的阻值。具体操作是：滑动变阻器调到B处，连好线路，闭合开关，读出电流表的示数为I1；接下来将滑片移到A处，读出电流表的示数为I2，则待测电阻出Rx＝ （用I1、I2、R0表示）。
18．（9分）如图1所示的注水猪肉，是部分商贩为牟取私利、漠视他人生命健康，违规向生猪肉中注水的产品。这种行为既违背了诚信原则，更是对生命安全的不负责任：注水后的猪肉不仅肉质变差易腐烂、营养价值大幅降低，还可能携带有害病菌，食用后会直接威胁人体的生命健康、损害身体健康。猪肉注水后含水量增加，其电阻会发生变化。小钟设计了如图2所示的实验电路，将注水猪肉条接入电路的M、N两点，来测量它的电阻大小。
（1）该实验的实验原理是 。
（2）连接电路时，开关应 （保障实验操作安全）。
（3）（单选）连接好电路，开关试触时发现电流表无示数，电压表指针偏转很大，若电路只有一处故障，原因可能是 ；
A.滑动变阻器发生开路
B.滑动变阻器发生短路
C.猪肉电阻处发生开路
D.猪肉电阻处发生短路
（4）排除故障后，将一条未注水的猪肉条接入电路，测量猪肉条两端电压及电流，记录数据。向该猪肉条注入一定量的水后再次接入电路，测量电压及电流，记录数据。实验数据如表下所示。表格第2次实验中，注水0.1mL的猪肉的电阻为 Ω。由表中数据，小钟总结出猪肉条的电阻和注水量之间的关系：猪肉的注水量越大，电阻越 。
（5）我们用图乙的电路测量注水猪肉的电阻，不仅是学习物理实验方法，更是用知识学会保护生命健康：通过科学手段识别有害食品，既守护自己的身体，也能提醒身边的人避开风险。有同学说通过上述实验得到的实验结论不够严谨。如何改进实验，使实验结论更可靠 。
（6）小钟团队在不同环境下重复实验：
①将相同注水量的猪肉条分别置于0℃冷藏、25℃室温、35℃室温，1小时后测量电阻，发现温度越高，电阻值越小；
②换用猪肉的瘦肉部位和肥肉部位（注水量相同），测量后发现电阻差异显著。结合以上现象，分析在菜市场用该电阻测量法识别注水猪肉时，为确保识别结果准确，避免误判危害健康，需同时注意的两个关键前提： 。
五．综合题（本大题共2小题，19题6分，20题8分，共14分）
19．（6分）“六代机”，即第六代喷气式战斗机。假设该飞机最大飞行距离达到8000km，该飞机的发动机0.5h内能以恒定的牵引力飞行1800km，输出功率达4×105W，消耗了40kg的航空燃油，已知燃油的热值。求：
（1）飞机的飞行速度；
（2）40kg航空燃油完全燃烧放出的热量；
（3）飞机发动机的效率。
20．（8分）如图甲所示的是智能多功能热菜板，该热菜板有“高温挡”、“中温挡”、“低温挡”三种加热功能，其电路原理如图乙所示。通过开关S1和S2的不同接法组合，实现三挡加热功能，R1、R2均为加热定值电阻，已知“高温挡”的功率为440W，“中温挡”的功率为220W。求：
（1）S1闭合，S2接b时的正常工作电流为多少？
（2）热菜板在“低温挡”正常工作时的功率为多少？
（3）某次使用时，断开家中其他所有用电器后，先让热菜板以“高温挡”工作110s，后转“低温挡”工作440s，观察到标有“1800r/（kW•h）”的电能表转盘在这550s内转了40转，热菜板工作的实际电压是多少？
2025-2026学年黑龙江省大庆市肇源县九年级（上）期末物理试卷
参考答案与试题解析
一．选择题（共10小题）
一、选择题（本大题共10小题，每小题3分，共30分。在每小题给出的四个选项中，只有一项符合要求。）
1．（3分）下列物理量最接近生活实际的是（ ）
A．一节干电池的电压约为2V
B．人体感觉舒适的洗澡水温度约为80℃
C．家用电视机正常工作时的电流约为0.5A
D．家用空调正常工作时的电功率约为200W
【分析】先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、一节干电池的电压约为1.5V，故A不符合实际；
B、人体感觉舒适的洗澡水温度约为40℃，故B不符合实际；
C、家用电视机正常工作时的电流约为0.5A，故C符合实际；
D、家用空调正常工作时的电功率约为1000W～2000W，故D不符合实际。
故选：C。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提高，对我们的生活同样具有很大的现实意义。
2．（3分）二十四节气是中华民族农耕文明的经验积累和智慧结晶，已被列入联合国教科文组织《人类非物质文化遗产代表作名录》。对古诗词中涉及节气的物态变化的解释，下列说法正确的是（ ）
A．“节气今朝逢大雪，清晨瓦上雪微凝”，雪的形成是凝固现象，此过程吸热
B．“时逢秋暮露成霜，几份凝结几份阳”，霜的形成是凝华现象，此过程放热
C．“夕浦离觞意何已，草根寒露悲鸣虫”，露的形成是熔化现象，此过程吸热
D．“谷雨晴时春昼长，鹧鸪啼处百花香”，雨的形成是汽化现象，此过程放热
【分析】物质由固态变为液态的过程叫熔化，由液态变为固态的过程叫凝固；
由液态变为气态的过程叫汽化，由气态变为液态的过程叫液化；
物质由固态直接变为气态的过程叫升华，由气态直接变为固态的过程叫凝华。
其中，熔化、汽化、升华吸收热量，凝固、液化、凝华放出热量。
【解答】解：A、雪是空气中的水蒸气遇冷直接变成固态的小冰晶，属于凝华现象，凝华过程是放热的，而不是凝固现象且吸热，所以A错误。
B、霜是空气中的水蒸气遇冷直接变成固态的小冰晶，属于凝华现象，凝华过程放热，B正确。
C、露是空气中的水蒸气遇冷变成液态的小水滴，属于液化现象，液化过程放热，而不是熔化现象且吸热，所以C错误。
D、雨是空气中的水蒸气遇冷变成液态的小水滴，属于液化现象，液化过程放热，而不是汽化现象，所以D错误。
故选：B。
【点评】本题主要考查物态变化的相关知识，需要根据每个选项中描述的自然现象，判断其对应的物态变化过程，并分析吸放热情况。
3．（3分）如图，是我国先秦时期的蒸食用具，分为上、下两部分：下半部是鬲（gé），样子像鼎、用于煮水；上半部是甑（zèng），底部有网眼、可通蒸汽，内部放置食物。甑和鬲的铸造材料主要是青铜。下列说法中正确的是（ ）
A．随着水温升高，甑内的食物含有的热量增多
B．水沸腾后，甑中的食物的内能增大，主要是通过水蒸气对它做功实现的
C．停止加热后，甑比乘有水的鬲凉得更快，是因为甑所用材料的比热容比水大
D．停止加热后，鬲慢慢变凉，鬲里所盛水的内能逐渐减小
【分析】（1）热量是热传递过程中，传递能量的多少，热量是过程量，不能说含有热量；
（2）改变内能的方式：做功与热传递；
（3）比热容是物质的一种特性；物质的比热容只跟物质的种类和状态有关，与物体质量的大小、温度高低、吸收或放出热量的多少均无关。
【解答】解：A、热量是一个过程量，不能说物体含有热量，故A错误；
B、水沸腾后，甑中的食物的内能增大，主要是通过热传递实现的，故B错误；
C、停止加热后，甑比乘有水的鬲凉得更快，是因为甑所用材料的比热容比水小，故C错误；
D、停止加热后，鬲放出热量，慢慢变凉，鬲里所盛水的内能逐渐减小，故D正确。
故选：D。
【点评】本题通过对古代蒸食用具的分析，考查了对几个热学知识点的了解与应用，属基础题。
4．（3分）下列有关安全用电和防雷的说法正确的是（ ）
A．图甲：试电笔中的大电阻换成外形相同的20Ω电阻，不影响试电笔的安全使用
B．图乙：同一插座上所接用电器的总功率太大，可能烧坏用电器，引发火灾
C．图丙：插头上的绝缘皮破损容易造成短路
D．图丁：现代建筑上都装有避雷针，这样闪电就会避开建筑物，起到防雷作用
【分析】（1）试电笔的内部有一个阻值很大的电阻，当人接触试电笔的笔尾金属体，人和试电笔是串联在电路中，此时试电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害；
（2）同一插座上连接的用电器不能过多，否则会引起电路电流过大，造成火灾；
（3）导线的绝缘皮破损容易造成短路或触电事故；
（4）避雷针的作用是将雷电产生的电流导向大地。
【解答】解：A、在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用外形相同的20Ω电阻替代，故A错误；
B、电路中电流过大的原因有两个，一是短路；二是家中使用用电器的总功率过大。同一插座上所接用电器的总功率太大，会使电路中的电流过大，引起电路火灾，但不是烧坏用电器，故B错误；
C、插头上的绝缘皮破损容易造成火线和零线接触，形成短路，故C正确；
D、现代建筑上都装有避雷针，这样闪电产生的电流会通过避雷针导向大地，而不是使闪电避开建筑物，故D错误。
故选：C。
【点评】本题考查了学生对试电笔的原理与使用、安全用电和防雷知识的了解与掌握，平时学习时多了解、多积累，加强安全意识，不能违反。
5．（3分）关于如图所示的四个情境，下列说法中正确的是（ ）
A．如图甲为某单杠四冲程汽油机飞轮转速为3000r/min，则该汽油机1s能做功30次
B．如图乙中自由电子的定向移动方向为电流方向
C．如图丙开关闭后，用导线接触L2两端时，L1发光，L2不发光
D．如图用丝绸摩擦过的玻璃棒接触验电器，则正电荷会从玻璃棒转移到验电器
【分析】A、单缸四冲程汽油机一个工作循环飞轮转2圈，对外做功1次。
B、物理学中规定正电荷定向移动的方向为电流方向。
C、假设L1、L2为串联电路，闭合开关后，用导线接触L2两端，L2会被短路，电流将绕过L2，只经过L1。
D、丝绸摩擦过的玻璃棒带正电，接触验电器时，是验电器上的电子转移到玻璃棒上（正电荷不会移动）。
【解答】解：A、单缸四冲程汽油机一个工作循环飞轮转2圈，对外做功1次。飞轮转速3000r/min换算为50r/s，每秒完成25个工作循环，做功25次，而非30次。故A错误。
B、物理学中规定正电荷定向移动的方向为电流方向。金属导体中，自由电子带负电，其定向移动方向与电流方向相反。故B错误。
C、假设L1、L2为串联电路，闭合开关后，用导线接触L2两端，L2会被短路，电流将绕过L2，只经过L1，因此L1发光，L2不发光。故C正确。
D、丝绸摩擦过的玻璃棒带正电，接触验电器时，是验电器上的电子转移到玻璃棒上（正电荷不会移动），使验电器因缺少电子而带正电。故D错误。
故选：C。
【点评】本题主要考查了做功冲程的计算，电流方向的规定，电路的三种状态，验电器的原理。
6．（3分）如图甲所示的迷你小风扇，电路图如图乙所示。ab间接有如图丙所示的自动断电安全装置，cd间接有如图丁所示的用于调节风速的机械电位器。闭合开关S，下列说法正确的是（ ）
A．小风扇工作过程中，消耗的电能主要转化为内能
B．当小风扇直立时，铜球将电路断开
C．若cd分别接①②，则逆时针调节旋钮，风速变大
D．若cd分别接②③，则顺时针调节旋钮，风速变小
【分析】（1）风扇主要是将电能转化为机械能；
（2）铜球是导体且是可以滚动的，当风扇直立时，铜球处于底端，将电路接通；
（3）cd分别接①②，逆时针调节旋钮，电位器接入电路的电阻变小，根据欧姆定律判断电路电流变化，电流越大风扇风速越大；
（4）cd分别接②③，顺时针调节旋钮，电位器接入电路的电阻变小，电流越大风扇风速越大。
【解答】解：A、小风扇工作过程中，消耗的电能主要转化为机械能，故A错误；
B、根据图丙可知，当小风扇直立时，铜球将电路接通，故B错误；
C、若cd分别接①②，逆时针调节旋钮，电位器接入电路的电阻变小，根据欧姆定律可知，电路中电流变大，电风扇的风速变大，故C正确；
D、若cd分别接②③，顺时针调节旋钮，电位器接入电路的电阻变小，电路中电流变大，电风扇的风速变大，故D错误；
故选：C。
【点评】本题考查了生活中的变阻器和电路的连接状态的判断，属于基础题。
7．（3分）如图所示，小芳戴着一款电加热眼罩，适当使用可以缓解眼部疲劳。它有两个发热电阻R1、R2，只闭合开关S时，R1发热；S、S1都闭合时，R1、R2都发热；断开开关S，眼罩停止发热。如图所示是根据上述电路特点设计的四个简化模拟电路图，其中正确的是（ ）
A．B．
C．D．
【分析】由题意可知，只闭合S时，R1工作，再闭合S1后，R1、R2同时工作，说明R1可以独立工作、R1和R2可以同时工作，即两电阻并联；断开S时，眼罩停止发热，说明开关S位于干路，开关S1位于R2支路，据此进行解答。
【解答】解：经分析可知，R1、R2并联，开关S位于干路，开关S1位于R2支路。
A、由电路图可知，开关S闭合时，R1与R2同时工作，再闭合S1后，R1被短路，只有R2工作，故A不符合题意；
B、由电路图可知，开关S闭合时，R1发热，再闭合S1后，R1与R2同时工作；断开S，R2仍能工作，故B不符合题意；
C、由电路图可知，开关S闭合时，只有R1工作；再闭合S1后，R1、R2并联同时工作；若断开S，整个电路断路，眼罩停止发热，故C符合题意；
D、由电路图可知，开关S闭合时，只有R2工作；再闭合S1后，R1、R2并联同时工作；若断开S，眼罩停止发热，故D不符合题意。
故选：C。
【点评】本题考查了电路图的设计，根据题意得出两电阻的连接方式和开关的位置是关键。
8．（3分）明用两个酒精灯分别加热0.5kg的水和1kg的液体A，得到温度随时间的变化图象如图所示。若两个酒精灯单位时间内消耗的酒精质量相等，加热效率相同，，下列说法中正确的是（ ）
A．液体A的比热容较大
B．0∼12min，水和液体A吸收的热量相同
C．液体A的比热容为2.1×103J/（kg•℃）
D．当酒精消耗掉一半时，热值变为原来的二分之一
【分析】（1）相同的热源加热时，相同的时间内温度升高的越快，比热容较小；
（2）相同时间内，吸收的热量相同；
（3）用相同的酒精灯加热相同的时间，若不计热量损失，则水和液体A吸收的热量相同，利用比例关系求出液体A的比热容；
（4）热值是燃料的特性，与质量无关。
【解答】解：AC．根据公式可知，用相同的酒精灯加热相同的时间，水和液体A吸收的热量相同，即Q水＝QA。由图可知，在t＝12min的时间内：水的温度变化量Δt水＝60℃﹣40℃＝20℃，液体A的温度变化量ΔtA＝50℃﹣10℃＝40℃，则两者比热容之比为
所以
因为cA＜c水，所以液体A的比热容较小。故AC错误。
B．通过转换法可知，将物体吸收的热量转换为加热时间的长短，本实验相同的热源加热相同的时间，两液体吸收热量相同，故B正确。
D．热值是燃料的一种特性，它只与燃料的种类有关，与燃料的质量、燃烧情况等无关。当酒精消耗掉一半时，其质量减半，但热值保持不变。故D错误。
故选：B。
【点评】本题考查了物质的比热容，属于中等题目。
9．（3分）如图所示电路，电源电压恒为10V，R1＝10Ω，闭合开关S，滑动变阻器的滑片P从右端移到左端的过程中，下列说法正确的是（ ）
A．电压表V1的示数变小
B．电压表V2的示数变小
C．当V1与V2的示数之比为5：4时，R1：R2＝1：4
D．当V1与V2的示数之比为5：4时，电阻R2的电功率为1.6W
【分析】AB.定值电阻R1与滑动变阻器R2串联，电压表V1测量的是R1与滑动变阻器R2的总电压即电源电压，V2测量的是定值电阻R1的电压，闭合开关S，滑动变阻器的滑片P从右端移到左端的过程中，滑动变阻器接入的电阻变小，由串联电路中电压的分配规律可知电压表示数的变化情况；
C.由串联电路中电压的分配规律分析说明；
D.由串联电路中电压的分配规律可求出当V1与V2的示数之比为5：4时，电阻R2接入的电阻，由欧姆定律求出此时电路中的电流，电阻R2的电功率P＝I2R2。
【解答】解：AB.定值电阻R1与滑动变阻器R2串联，电压表V1测量的是R1与滑动变阻器R2的总电压即电源电压，V2测量的是定值电阻R1的电压，闭合开关S，滑动变阻器的滑片P从右端移到左端的过程中，滑动变阻器接入的电阻变小，由串联电路中电压的分配规律得：，R2变小，电源电压U1变，U2表大，故AB错误；
C.由串联电路中电压的分配规律得：，V1与V2的示数之比为5：4时，，解得：R1：R2＝4：1，故C错误；
D.当V1与V2的示数之比为5：4时，R2.5Ω，
此时电路中的电流I
电阻R2的电功率P（0.8A）2×2.5Ω＝1.6W，故D正确；
故选：D。
【点评】本题考查了串联电路中电压的分配规律，欧姆定律的应用，电功率的计算。
10．（3分）如图甲是小灯泡L和电阻R的I﹣U图像。将小灯泡L和电阻R接入如图乙所示电路中，只闭合开关S1时，小灯泡L的实际功率为1W。下列说法正确的是（ ）
A．只闭合开关S1时，小灯泡L的电阻为3.3Ω
B．再闭合开关S2时，电流表示数增加了0.1A
C．开关S1、S2同时闭合时，电路总功率为1.8W
D．闭合开关S1、S2时，在10min内电阻R产生的热量为240J
【分析】（1）由图乙可知，只闭合开关S1时，电路中只有灯泡L工作，根据图甲得出小灯泡的实际功率为1W时，它两端的电压和通过它的电流，从而确定电源电压的大小，根据欧姆定律求得小灯泡的电阻；
（2）再闭合开关S2时，小灯泡与电阻R并联接入电路，电流表测干路的电流，根据并联电路的电流特点可知，电流表示数增加量等于通过R的电流，由图甲可知，R两端的电压为2V时，通过R的电流，即电流表的示数增加量；
（3）开关S1、S2同时闭合时，L与R并联，根据并联电路的电流特点可得电路的总电流，根据P＝UI求电路的总功率；
根据Q＝I2Rt＝UIt求在10min内电阻R产生的热量。
【解答】解：A、由图乙可知，只闭合开关S1时，电路中只有灯泡L工作，小灯泡的实际功率为1W，由图甲可知，此时通过小灯泡的电流为0.5A，两端的电压为2V，满足P＝UI＝2V×0.5A＝1W，故电源电压为2V，
此时小灯泡的电阻：，故A错误；
B、再闭合开关S2时，小灯泡与电阻R并联接入电路，电流表测干路的电流，根据并联电路的电流特点可知，电流表示数增加量等于通过R的电流，由图甲知，R两端的电压为2V时，通过R的电流为0.2A，即电流表的示数增大0.2A，故B错误；
CD、开关S1、S2同时闭合时，L与R并联，根据并联电路的电流特点可得，
电路的总电流：I总＝I+IR＝0.5A+0.2A＝0.7A
电路的总功率：P总＝UI总＝2V×0.7A＝1.4W，故C错误；
10min内电阻R产生的热量：QRRt＝UIRt＝2V×0.2A××10×60s＝240J，故D正确。
故选：D。
【点评】本题考查欧姆定律、焦耳定律和电功率的计算，以及并联电路的特点，难度适中。
二．填空题（本大题共5小题，每空1分，共14分）
11．（3分）如图1所示，温度计的示数为 32 ℃。如图2甲中电阻箱的示数为 6564 Ω，如图2乙中电能表的示数为 3968.2 kW•h。
【分析】（1）用温度计测量液体的温度，读数前，先观察其量程和分度值，看清温度处于零上还是零下，读数时，视线应和温度计内的液柱上表面相平；
（2）电阻箱的读数方法是，将各旋钮对应的小三角对准的数字乘以面板上标记的倍数，然后数值加在一起就是电阻箱连入电路中的阻值；
（3）电能表是测量家庭电路中一段时间内消耗电能多少的仪器，上面有五个数字窗口，最后一位是小数位，单位是kW•h。
【解答】解：（1）温度计的分度值为1℃，甲液柱的液面在零刻度线以上，所以温度计的读数为32℃；
（2）由图2甲可知，电阻箱的示数为：R＝6×1000Ω+5×100Ω+6×10Ω+4×1Ω＝6564Ω；
（3）由图2乙可知，电能表上的数据为39682，最后一位是小数位，单位是kW•h，故电能表的示数为3968.2kW•h。
故答案为：32；6564；3968.2。
【点评】本题考查了实验仪器的读数，难度较小，属于基础性题。
12．（2分）如图所示，“瓩”在《新华字典》里念两个音“千瓦”，它是电学里 电功率 的单位，表示 电流做功快慢 的物理量。
【分析】（1）电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量；
（2）电功率的基本单位：瓦特；电功率的常用单位：千瓦，毫瓦。
【解答】解：千瓦是电学里电功率的单位，电功率是指电流在单位时间内做功的多少，它是表示电流做功快慢的物理量。
故答案为：电功率；电流做功快慢。
【点评】本题考查电功率的物理意义和单位，属于基础题。
13．（2分）如图，“曲水流觞”是古代文人墨客诗酒唱酬的一种雅事。将酒盏漂浮在清冽的溪水上随溪流动，会降低酒的温度，这是通过 热传递 （选填“做功”或“热传递”）方式改变酒的内能；酒盏里质量100g的酒在漂浮过程中，温度从30℃降低到25℃，会放出 1500 J的热量。[c酒＝3×103J/（kg•℃）]
【分析】改变物体内能的方式有做功和热传递两种，然后结合题目的条件分析；
根据Q放＝c酒mΔt得出放出的热量。
【解答】解：将酒盏漂浮在清冽的溪水上随溪流动，内能会从酒传递到水，使酒的温度降低，所以这是通过热传递的方式在改变酒的内能。
酒放出的热量为Q放＝c酒m（t﹣t0）＝3×103J/（kg•℃）×100×10﹣3kg×（30℃﹣25℃）＝1500J。
故答案为：热传递；1500。
【点评】本题考查改变内能的方式以及热量的计算，属于基础题。
14．（4分）（1）LED灯广泛应用于展示台装饰、居家照明、城市夜景美化等，如图1为某学校电子屏中滚动播放的标语，其显示屏中的“增”字有一部分未显示出来，其它部分正常发光，由此可知，未发光部分“土”与“曾”之间是 并 联的。专业师傅修好后，则电路中的总电流会 变大 （选填“变大”“变小”或“不变”）。
（2）如图2所示，在电路中，若甲、乙两处分别装入电表，当开关闭合后，两灯均能正常发光，L1、L2的连接方式一定是 并 联，则 甲 （选填“甲”或“乙”）处电表应该是电流表。
【分析】（1）并联电路的特点：并联电路中的各用电器可以单独工作、互不影响。并联电路中干路电流等于各支路电流之和。
（2）在电路中，电流表相当于导线，电压表相当于断路，如图所示，开关S闭合，电源、开关、L1组成简单电路，要使L2也能正常发光，只能与L1并联接入电路，由此分析判断甲、乙接入的电表。
【解答】解：（1）由图可见当显示屏中的“增”字的土字旁未能显示出来，其它的灯仍能正常发光，由此可知，显示屏的每个小灯泡是互不影响的，所以它们之间能独立工作，一定是并联的。并联电路中干路电流等于各支路电流之和，专业师傅修好后，则电路中的总电流会变大。
（2）如图所示，开关S闭合，电源、开关、L1组成简单电路，两灯均能正常发光，则L1、L2的连接方式一定是并联的；
L1、L2并联接入电路，电流从电源正极流出，通过开关后，分成两条支路，支路一：L1；支路二：甲、L2，汇合后，回到电源负极，由此可以确定，甲是电流表，乙是电压表。
故答案为：（1）并；变大；（2）并；甲。
【点评】本题考查了串并联电路的辨别和并联电路的电流特点，属于基础题。
15．（3分）小明在实验室发现两个分别标有“2V 10Ω”和“5V 5Ω”字样的电阻和一个电压可调的电源。在保证电路安全的前提下，若使两电阻串联，电源电压最大为 3 V；若两电阻并联，干路电流最大为 0.6 A，电路最大电功率为 1.2 W。
【分析】（1）根据欧姆定律求出两电阻的额定电流，根据串联电路的电流特点确定两电阻串联时电路中的最大电流，根据串联电路的电阻特点和欧姆定律求出电源最大电压；
（2）根据并联电路的电压特点确定两电阻并联时电阻两端的最大电压，根据并联电路的电流特点和欧姆定律求出干路的最大电流，根据P＝UI求出电路的最大电功率。
【解答】解：（1）由欧姆定律可知，两电阻的额定电流分别为：
I1额0.2A，I2额1A，
由串联电路的电流特点可知，两电阻串联时电路中的最大电流I串＝0.2A，
由串联电路的电阻特点和欧姆定律可知，此时电源最大电压：
U串＝I串R串＝0.2A×（10Ω+5Ω）＝3V；
（2）由并联电路的电压特点可知，两电阻并联时电阻两端的最大电压为2V，
此时通过两电阻的电流分别为：
I10.2A，I20.4A，
由并联电路的电流特点可知，干路的最大电流为：
I并＝I1+I2＝0.2A+0.4A＝0.6A，
此时电路的最大电功率为：
P并＝U并大I并＝2V×0.6A＝1.2W。
故答案为：3；0.6；1.2。
【点评】本题考查串并联电路的特点、欧姆定律和电功率公式的应用，难度不大。
三．作图题（本大题共1小题，共4分）
16．（4分）请完成如图的电路连接。要求：
①两灯并联，开关同时控制两灯；
②滑动变阻器只用于改变L2的亮度，且滑片左移时L2变暗；
③电流表测通过L1的电流。
【分析】由题意可知，L1与L2并联，电流表测电路中总电流，滑动变阻器只用于改变L2的亮度，且滑片左移时L2变暗，滑动变阻器选择的右下方接线柱和任意上方接线柱与灯泡L2串联在电路中，为了安全，电流表测L1的电流与L1串联，电流表都选用大量程，最后与电源和开关组成电路。
【解答】解：L1与L2并联，开关S干路上，滑动变阻器只用于改变L2的亮度，且滑片左移时L2变暗，滑动变阻器选择的右下方接线柱和任意上方接线柱与灯泡L2串联在电路中，为了安全，电流表测L1的电流与L1串联，电流表都选用大量程，如图所示：。
故答案为：。
【点评】本题考查了实物电路图的连接，关键是根据题意得出两用电器的连接方式和开关的位置，要注意电表正负接线柱的连接和滑动变阻器的连接。
四．实验探究题（本大题共2小题，17题9分，18题9分。17题（5）（6）18题（5）（6）2分，其余每空1分。共18分）
17．（9分）某实验小组想“探究通过导体的电流和导体电阻的关系”，实验器材如下：电源（电压恒为4.5V）、电流表、电压表各一个，一个开关、定值电阻分别为5Ω、10Ω、20Ω，一个滑动变阻器，导线若干。
（1）按照设计的电路图连接如下电路，闭合开关之前，应该将滑动变阻器的滑片P置于最 右 端（选填“左”或“右”）；
（2）某同学根据设计的方案将阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，观察并记录相关数据；
（3）接下来该同学将定值电阻由5Ω更换为10Ω，闭合开关后，需要向 右 （选填“左”或“右”）调节滑片，眼睛观察 电压 表，直到电压表的示数为 2V 为止；
（4）换用20Ω的电阻，重复上述过程，同学们数据进行处理，并绘制成图乙图像，据此得出的结论是：在电压一定时，通过导体的电流与导体的电阻成 反比 ；
（5）为完成整个实验，滑动变阻器的最大阻值不小于 25 Ω。
（6）若在实验时电压表断路，在图丙电路中，已知滑动变阻器的最大阻值为R0，也能测出Rx的阻值。具体操作是：滑动变阻器调到B处，连好线路，闭合开关，读出电流表的示数为I1；接下来将滑片移到A处，读出电流表的示数为I2，则待测电阻出Rx＝ （用I1、I2、R0表示）。
【分析】（1）为了保护电路，闭合开关前滑片处于阻值最大处；
（3）当换上大电阻时，根据分压原理确定电压表示数的变化，由串联电路电压的规律结合分压原理确定滑片移动的方向；
（4）由图像乙可知，电压一定时，通过导体的电流与导体的电阻的乘积是一个定值；
（5）根据串分压的知识，当电阻值为20Ω时，所需的滑动变阻器的阻值最大，根据图象确定电路中电流，由R计算出电路中的总电阻，从而计算出滑动变阻器的阻值；
（6）若电压表断路，由于未知电阻与滑动变阻器串联，电流表测量电路中的电流，当滑片移到最大阻值端时，读出电流表的示数为I1；当滑片移到最小阻值端时，读出电流表示数为I2，利用串联电路电流、电阻规律、欧姆定律和电源电压保持不变列出等式，可求出未知电阻的阻值。
【解答】解：（1）为了保护电路，闭合开关前滑片处于阻值最大处，即最右端；
（2）某同学根据设计的方案将阻值为5Ω的电阻接入电路，闭合开关，调节滑动变阻器的滑片，观察并记录相关数据；由图乙可知，当电阻为5Ω时，电路中的电流为0.40A，则电阻两端电压为：U＝IR＝0.40A×5Ω＝2V；
（3）将定值电阻由5Ω更换为10Ω，未移动滑片位置就闭合开关，由于电路中电阻变大，根据正比分压可知，电压表示数会变大，会大于2.5V，而探究“电流与电阻的关系”的实验中，应控制定值电阻两端的电压一定，所以此时应将滑动变阻器的滑片向右端移动，直到电压表的示数再次达到2.5V；
（4）由图丙知，电阻的电流与电阻之积为：UR＝IR＝0.5A×5Ω＝0.1A×25Ω＝2.5V；电流与电阻之积为一定值，得出的结论是：电压一定时，电流与电阻成反比；
（5）根据串联分压的知识，当电阻R＝20Ω时，滑动变阻器的阻值最大，由图象知，此时电路中的电流为0.10A；
由I得，R总45Ω；
所以R滑＝R总﹣R＝45Ω﹣20Ω＝25Ω；
（6）若电压表断路，由于未知电阻与滑动变阻器串联，电流表测量电路中的电流，
当滑片移到最大阻值B端时，读出电流表的示数为I1，此时电源电压U＝I1（R0+Rx）①
当滑片移到最小阻值A端时，读出电流表示数为I2，此时电源电压U＝②
由于电源电压保持不变，联立①②，解得未知电阻的阻值为：
Rx。
故答案为：
（1）右；
（3）右；电压；2V；
（4）反比；
（5）25；
（6）。
【点评】本题考查了探究“电流与电阻的关系”的实验，涉及了滑动变阻器的使用和串联分压原理的应用等，考查较综合，难度一般。
18．（9分）如图1所示的注水猪肉，是部分商贩为牟取私利、漠视他人生命健康，违规向生猪肉中注水的产品。这种行为既违背了诚信原则，更是对生命安全的不负责任：注水后的猪肉不仅肉质变差易腐烂、营养价值大幅降低，还可能携带有害病菌，食用后会直接威胁人体的生命健康、损害身体健康。猪肉注水后含水量增加，其电阻会发生变化。小钟设计了如图2所示的实验电路，将注水猪肉条接入电路的M、N两点，来测量它的电阻大小。
（1）该实验的实验原理是 R 。
（2）连接电路时，开关应 断开 （保障实验操作安全）。
（3）（单选）连接好电路，开关试触时发现电流表无示数，电压表指针偏转很大，若电路只有一处故障，原因可能是 C ；
A.滑动变阻器发生开路
B.滑动变阻器发生短路
C.猪肉电阻处发生开路
D.猪肉电阻处发生短路
（4）排除故障后，将一条未注水的猪肉条接入电路，测量猪肉条两端电压及电流，记录数据。向该猪肉条注入一定量的水后再次接入电路，测量电压及电流，记录数据。实验数据如表下所示。表格第2次实验中，注水0.1mL的猪肉的电阻为 3750 Ω。由表中数据，小钟总结出猪肉条的电阻和注水量之间的关系：猪肉的注水量越大，电阻越 小 。
（5）我们用图乙的电路测量注水猪肉的电阻，不仅是学习物理实验方法，更是用知识学会保护生命健康：通过科学手段识别有害食品，既守护自己的身体，也能提醒身边的人避开风险。有同学说通过上述实验得到的实验结论不够严谨。如何改进实验，使实验结论更可靠 换用不同的猪肉条多次实验 。
（6）小钟团队在不同环境下重复实验：
①将相同注水量的猪肉条分别置于0℃冷藏、25℃室温、35℃室温，1小时后测量电阻，发现温度越高，电阻值越小；
②换用猪肉的瘦肉部位和肥肉部位（注水量相同），测量后发现电阻差异显著。结合以上现象，分析在菜市场用该电阻测量法识别注水猪肉时，为确保识别结果准确，避免误判危害健康，需同时注意的两个关键前提： 控制测量环境温度一致、保证测量部位的一致性（均为瘦肉部位） 。
【分析】（1）测电阻的原理是R；
（2）实验开始前，为保护电路，开关应该处于断开状态；
（3）闭合开关后，发现电流表无示数，电路可能断路，电压表有示数，电压表与电源连通，据此分析；
（4）根据欧姆定律，由表格第2次实验中得出注水0.1mL的猪肉的电阻；
由表中数据可知，在电压相同时，注水量变大时，电流变大，由欧姆定律分析；
（5）为得出普遍性的结论要多次测量；
（6）根据控制变量法分析解答。
【解答】解：（1）在测量注水猪肉条的电阻大小实验中，用电压表测猪肉条两端电压，用电流表测通过猪肉条的电流，根据出猪肉条的电阻，故该实验的实验原理是根据R；
（2）为了保护电路，实验开始前，开关应该处于断开状态。
（3）A．若滑动变阻器发生开路，电路断路，电流表、电压表都没有示数，故A不正确；
B．若滑动变阻器发生短路，电流表、电压表都有示数，且示数较大，故B不正确；
C．闭合开关后，发现电流表无示数，说明电路可能断路，电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，故障可能使与电压表并联的电路断路，即原因可能是猪肉电阻处发生断路，故C正确；
D．若猪肉电阻处发生短路，电压表无示数，电流表有实数，故D不正确。
故选：C。
（4）由表中数据可知，当注水0.1mL时，电压表示数U＝3.0V，
电流表示数I＝0.80mA＝8×10﹣4A，则注水0.1mL的猪肉的电阻为：
R23750Ω，
由表中数据可知，猪肉的注水量越大，电阻越小。
（5）同一块猪肉条实验得出的结论具有偶然性，不能代表普遍规律，应该用大小不同的猪肉条进行多次实验，测量电阻，再得出普遍结论；
（6）控制测量环境温度一致；
由现象①可知，相同注水量的猪肉在不同温度下电阻值差异显著（温度越高，电阻越小）。若菜市场测量时未统一温度条件（如部分猪肉刚从冷藏取出、部分置于室温暴晒），会导致电阻差异由“注水量”和“温度”共同引起，无法区分电阻变化是源于注水与否，还是温度不同，进而造成误判；保证测量部位的一致性（均为瘦肉部位）；由现象②可知，相同注水量的猪肉，瘦肉与肥肉的电阻差异显著。肥肉中脂肪含量高（脂肪导电性差，电阻更大），瘦肉中水分和蛋白质含量高（导电性更强，电阻更小），若测量时混合选取瘦肉和肥肉部位（如甲猪肉测瘦肉、乙猪肉测肥肉），会导致电阻差异源于“肉的部位（成分）”而非“注水量”，无法准确判断注水量多少。因此需统一测量猪肉的瘦肉部位（排除脂肪成分对电阻的干扰），确保电阻差异仅由注水量不同导致。
故答案为：（1）R；（2）断开；（3）C；（4）3750；小；（5）换用不同的猪肉条多次实验；（6）控制测量环境温度一致、保证测量部位的一致性（均为瘦肉部位）。
【点评】本题测量注水猪肉条的电阻大小，考查实验原理、注意事项及故障分析和控制变量法的运用等。
五．综合题（本大题共2小题，19题6分，20题8分，共14分）
19．（6分）“六代机”，即第六代喷气式战斗机。假设该飞机最大飞行距离达到8000km，该飞机的发动机0.5h内能以恒定的牵引力飞行1800km，输出功率达4×105W，消耗了40kg的航空燃油，已知燃油的热值。求：
（1）飞机的飞行速度；
（2）40kg航空燃油完全燃烧放出的热量；
（3）飞机发动机的效率。
【分析】（1）已知飞行的距离和时间，根据速度公式求出飞行速度；
（2）已知燃油的质量和热值，根据公式Q＝mq求出热量；
（3）用公式W＝Pt求出发动机做的功，根据热机的效率公式求出飞机发动机的效率。
【解答】解：（1）飞行距离：s＝1800km，飞行时间：t＝0.5h＝1800s，则飞行速度为：；
（2）已知消耗的燃油质量：m＝40kg，则燃油完全燃烧放出的热量：Q＝mq＝40kg×4.5×107J/kg＝1.8×109J；
（3）牵引力做的功为：W＝Pt＝4×105W×1800s＝7.2×108J，
则飞机发动机的效率为：；
答：（1）飞机的飞行速度为3600km/h；
（2）40kg航空燃油完全燃烧放出的热量为1.8×108J；
（3）飞机发动机的效率为40%。
【点评】本题考查速度公式的应用，热量的计算和热机的效率的计算，难度不大，属于常规题。
20．（8分）如图甲所示的是智能多功能热菜板，该热菜板有“高温挡”、“中温挡”、“低温挡”三种加热功能，其电路原理如图乙所示。通过开关S1和S2的不同接法组合，实现三挡加热功能，R1、R2均为加热定值电阻，已知“高温挡”的功率为440W，“中温挡”的功率为220W。求：
（1）S1闭合，S2接b时的正常工作电流为多少？
（2）热菜板在“低温挡”正常工作时的功率为多少？
（3）某次使用时，断开家中其他所有用电器后，先让热菜板以“高温挡”工作110s，后转“低温挡”工作440s，观察到标有“1800r/（kW•h）”的电能表转盘在这550s内转了40转，热菜板工作的实际电压是多少？
【分析】由P＝UI可知，当电源电压一定时，电路电阻越大，功率越小，根据电路图分析电路结构，结合串并联电路电阻规律和P＝UI可知各挡位时电路的连接；
（1）根据P＝UI求出S1闭合，S2接b时的正常工作电流；
（2）根据P＝UI求出中温挡时电路的电阻，即为R1的阻值，根据电路的总功率等于所有用电器的功率之和求出高温挡时R2的电功率，根据P＝UI求出R2的电阻，根据串联电路的电阻特点和P＝UI求出低温挡的功率；
（3）电能表上标有“1800r/（kW•h）”的字样，表示电路中每消耗1kW•h的电能，电能表的转盘转1800转，据此可求电能表的转盘转40转时，热菜板消耗的电能；
热菜板以“高温挡”工作时，R1和R2并联，求出并联电阻，利用W＝UItt求工作110s消耗的电能；热菜板以“低温挡”工作时，R1和R2串联，求出串联电阻，利用W＝UItt求工作440s消耗的电能；解方程求出实际电压。
【解答】解：当S1闭合，S2拨到a时，R1、R2并联；当S1断开，S2拨到a时，R1、R2串联；当S1闭合，S2拨到b时，电路为R1的简单电路；
因为并联电路的总电阻小于各支路的电阻，串联电路中的总电阻大于各串联导体的电阻，所以由P＝UI可知，R1、R2并联时，电路中的电阻最小，电功率最大，热菜板为高温挡；R1、R2串联时，电路中的电阻最大，电功率最小，热菜板为低温挡；电路为R1的简单电路时，热菜板为中温挡；
（1）S1闭合，S2接b时，电路为R1的简单电路，热菜板为中温挡，由P＝UI可知，此时正常工作电流：I中温1A；
（2）由P＝UI可知，中温挡时电路的电阻：R中温220Ω，
因为中温挡时，电路为R1的简单电路，所以R1的阻值：R1＝R中温＝220Ω，
因为电路的总功率等于所有用电器的功率之和，所以电阻R2的功率为：P2＝P高﹣P中＝440W﹣220W＝220W，
则R2的电阻：R2220Ω，
因为热菜板在“低温挡”时，R1、R2串联，所以低温挡的功率：P110W；
（3）电能表上标有“1800r/（kW•h）”的字样，表示电路中每消耗1kW•h的电能，电能表的转盘转1800转，
电能表的转盘转40转时，热菜板消耗的电能：WkW•h3.6×106J＝8×104J，
热菜板以“高温挡”工作时，R1和R2并联，R并110Ω，工作110s消耗的电能：
W1t1110s，
热菜板以“低温挡”工作时，R1和R2串联，R串＝220Ω+220Ω＝440Ω，工作440s消耗的电能：
W2t2440s，
由题知，W1+W2＝W＝8×104J，
即110s440s＝8×104J，
解得：U实＝200V。
答：（1）S1闭合，S2接b时的正常工作电流为1A；
（2）热菜板在“低温挡”正常工作时的功率为110W；
（3）热菜板工作的实际电压是200V。
【点评】本题考查了消耗电能、电功率的计算，分析电路图、得出热菜板高、中、低温挡的电路组成是关键。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2026/1/20 20:39:10；用户：秦子政；邮箱：13669037329；学号：41037197实验序号
注水情况
电压表示数U/V
电流表示数I/mA
电阻R/Ω
1
未注水
3.0
0.75
4000
2
注水0.1mL
3.0
0.80
3
注水0.2mL
3.0
0.90
3333
题号
1
2
3
4
5
6
7
8
9
10
答案
C
B
D
C
C
C
C
B
D
D
实验序号
注水情况
电压表示数U/V
电流表示数I/mA
电阻R/Ω
1
未注水
3.0
0.75
4000
2
注水0.1mL
3.0
0.80
3
注水0.2mL
3.0
0.90
3333
