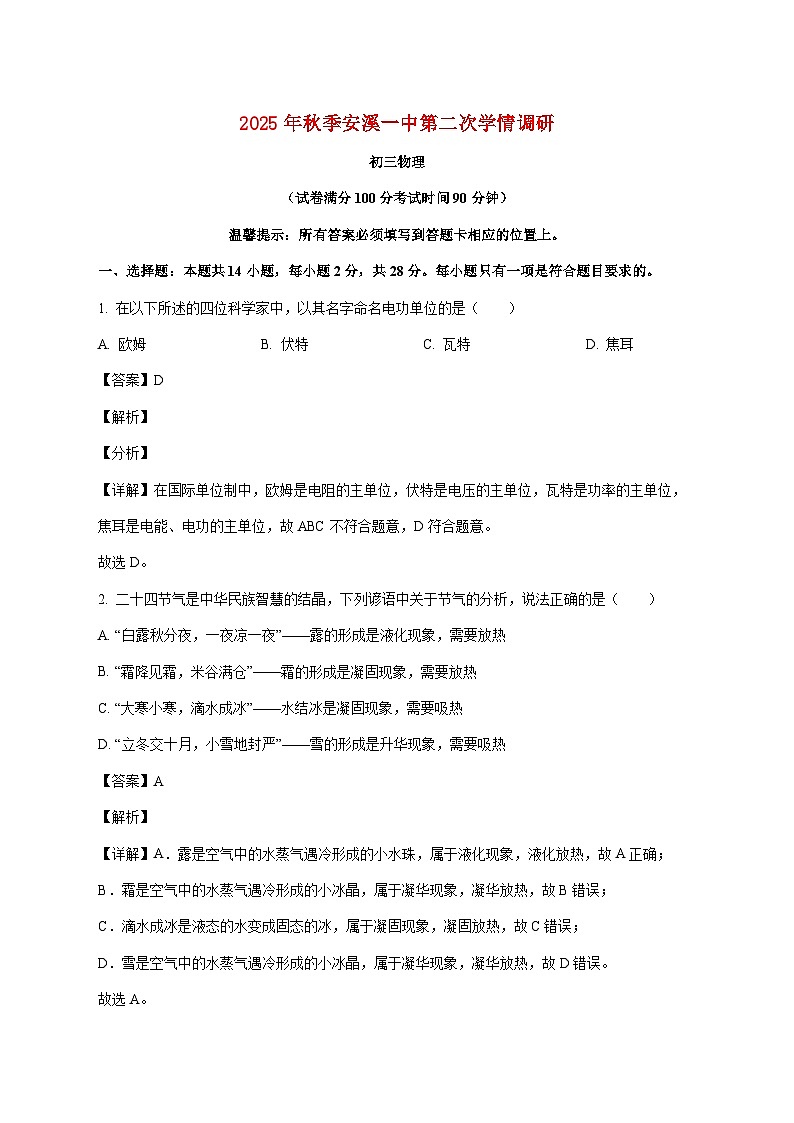

福建省安溪第一中学2025-2026学年八年级上学期第二次月考物理试题（附解析）

这是一份福建省安溪第一中学2025-2026学年八年级上学期第二次月考物理试题（附解析），共27页。试卷主要包含了选择题，作图题，简答题，实验题，计算题等内容，欢迎下载使用。
（试卷满分100分考试时间90分钟）
温馨提示：所有答案必须填写到答题卡相应的位置上。
一、选择题：本题共14小题，每小题2分，共28分。每小题只有一项是符合题目要求的。
1. 在以下所述的四位科学家中，以其名字命名电功单位的是（ ）
A. 欧姆B. 伏特C. 瓦特D. 焦耳
【答案】D
【解析】
【分析】
【详解】在国际单位制中，欧姆是电阻的主单位，伏特是电压的主单位，瓦特是功率的主单位，焦耳是电能、电功的主单位，故ABC不符合题意，D符合题意。
故选D。
2. 二十四节气是中华民族智慧的结晶，下列谚语中关于节气的分析，说法正确的是（ ）
A. “白露秋分夜，一夜凉一夜”——露的形成是液化现象，需要放热
B. “霜降见霜，米谷满仓”——霜的形成是凝固现象，需要放热
C. “大寒小寒，滴水成冰”——水结冰是凝固现象，需要吸热
D. “立冬交十月，小雪地封严”——雪的形成是升华现象，需要吸热
【答案】A
【解析】
【详解】A．露是空气中的水蒸气遇冷形成的小水珠，属于液化现象，液化放热，故A正确；
B．霜是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故B错误；
C．滴水成冰是液态的水变成固态的冰，属于凝固现象，凝固放热，故C错误；
D．雪是空气中的水蒸气遇冷形成的小冰晶，属于凝华现象，凝华放热，故D错误。
故选A。

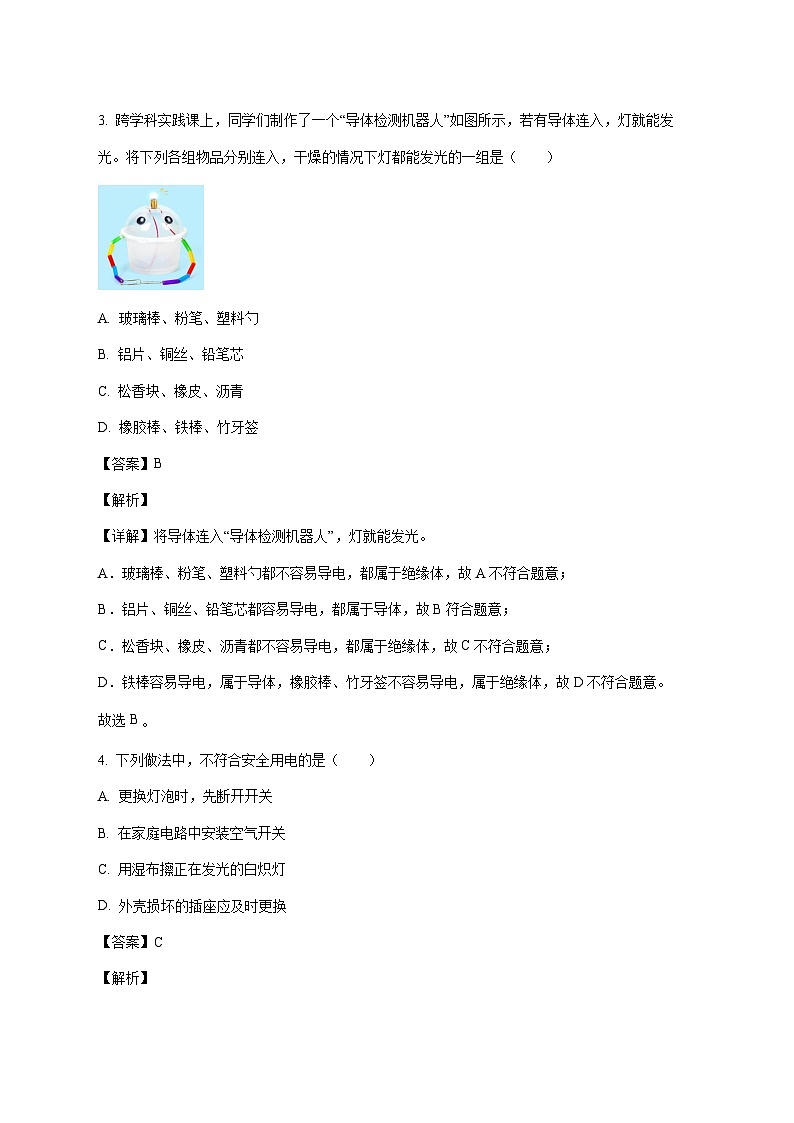

3. 跨学科实践课上，同学们制作了一个“导体检测机器人”如图所示，若有导体连入，灯就能发光。将下列各组物品分别连入，干燥的情况下灯都能发光的一组是（ ）
A. 玻璃棒、粉笔、塑料勺
B. 铝片、铜丝、铅笔芯
C. 松香块、橡皮、沥青
D. 橡胶棒、铁棒、竹牙签
【答案】B
【解析】
【详解】将导体连入“导体检测机器人”，灯就能发光。
A．玻璃棒、粉笔、塑料勺都不容易导电，都属于绝缘体，故A不符合题意；
B．铝片、铜丝、铅笔芯都容易导电，都属于导体，故B符合题意；
C．松香块、橡皮、沥青都不容易导电，都属于绝缘体，故C不符合题意；
D．铁棒容易导电，属于导体，橡胶棒、竹牙签不容易导电，属于绝缘体，故D不符合题意。
故选B
4. 下列做法中，不符合安全用电的是（ ）
A. 更换灯泡时，先断开开关
B. 在家庭电路中安装空气开关
C. 用湿布擦正在发光的白炽灯
D. 外壳损坏的插座应及时更换
【答案】C
【解析】
【详解】A. 更换灯泡时，先断开开关，可以切断电源，防止触电，故A不符合题意；
B. 在家庭电路中安装空气开关，能在电流过大时自动断开电路，保护电器和人身安全，故B不符合题意；
C. 用湿布擦正在发光的白炽灯，湿布是导体，容易导致触电，故C符合题意；
D. 外壳损坏的插座应及时更换，避免漏电或短路风险，故D不符合题意。
故选C。

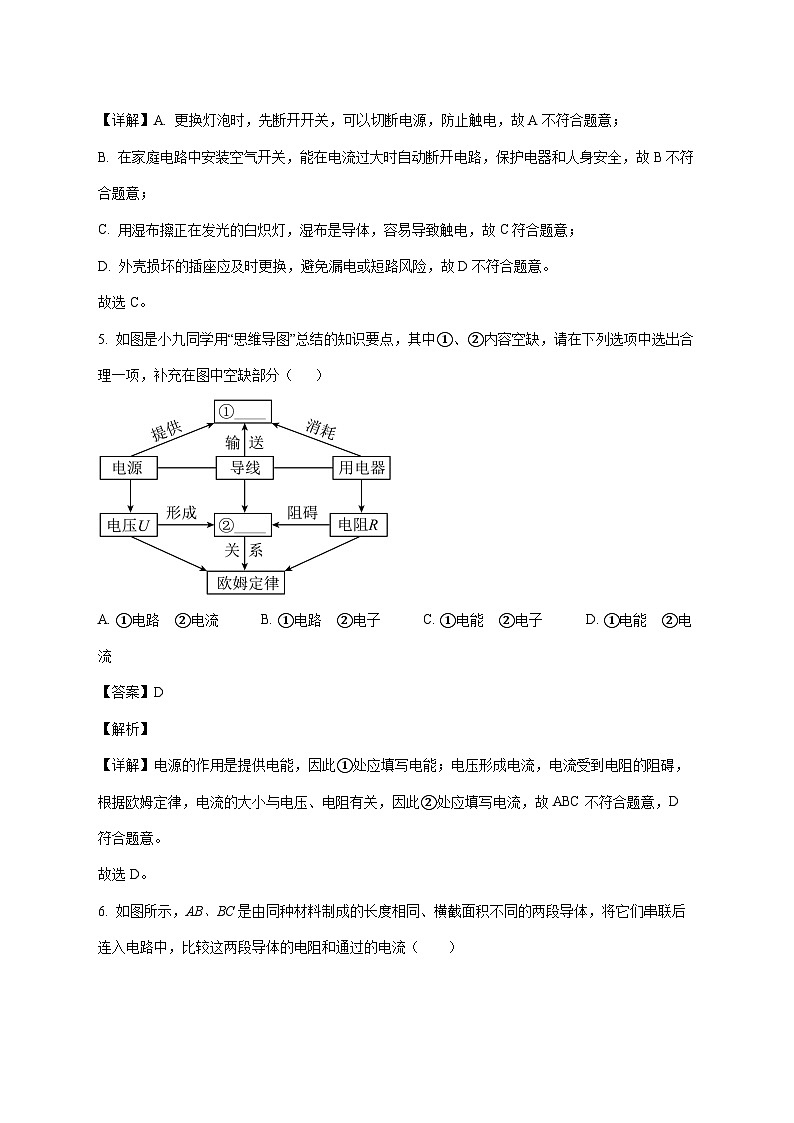

5. 如图是小九同学用“思维导图”总结的知识要点，其中①、②内容空缺，请在下列选项中选出合理一项，补充在图中空缺部分（ ）
A. ①电路 ②电流B. ①电路 ②电子C. ①电能 ②电子D. ①电能 ②电流
【答案】D
【解析】
【详解】电源的作用是提供电能，因此①处应填写电能；电压形成电流，电流受到电阻的阻碍，根据欧姆定律，电流的大小与电压、电阻有关，因此②处应填写电流，故ABC不符合题意，D符合题意。
故选D。
6. 如图所示，AB、BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，比较这两段导体的电阻和通过的电流（ ）
A. ，B. ，
C. ，D. ，
【答案】C
【解析】
【详解】B．导体的电阻与横截面积有关，材料相同、长度相同，横截面积越小，电阻越大。由图可知AB的横截面积小于BC，因此，故B错误；
ACD．AB与BC串联，串联电路中电流处处相等，因此，故C正确，AD错误。
故选C。
7. 在“探究固体熔化特点”的实验中，得到了甲、乙两种固体熔化时温度随时间变化的图像，如图所示。小组同学分析图像后，得出以下结论，其中正确的是（ ）
A. 甲属于非晶体，乙属于晶体B. 乙物质的熔化过程持续了6min
C. 在8min时，甲处于固液共存态D. 甲在ab段温度不变是因为没有吸热
【答案】C
【解析】
【详解】A．由图像可知，甲有固定的熔化温度，是晶体；而乙没有固定的熔点，是非晶体，故A错误；
BC．由图像可知，甲的熔点是80℃，从第6min开始熔化，到12min熔化完成，共历时6min，在第8min时处于熔化过程，处于固液共存态，乙物质是非晶体，由图不能确定非晶体熔化时间，故C正确，B错误；
D．由图像可知，甲在ab段是熔化阶段，温度不变，但要继续吸热，故D错误。
故选C。
8. 对公式和其变形公式的理解正确的是（ ）
A. 通过导体的电流越大，其电阻越大
B. 当导体两端电压为零，其电阻也变成零
C. 导体的电阻一定，通过导体的电流与其两端电压成正比
D. 导体两端的电压一定，导体的电阻与通过它的电流成反比
【答案】C
【解析】
【详解】ABD．电阻与材料、长度、横截面积、温度有关，与导体两端的电压和通过的电流无关；导体两端的电压为零时，导体的电阻并不为零，故ABD错误；
C．根据可知，导体的电阻一定，导体两端电压越大，通过导体的电流越大，通过导体的电流与其两端电压成正比，故C正确。
故选C。
9. 甲、乙两物体质量相等，当甲物体温度升高15℃，乙物体温度升高30℃时，甲物体吸收的热量是乙物体吸收热量的2倍，则甲物质比热容与乙物质比热容之比（ ）
A. 1∶4B. 4∶1C. 2∶1D. 1∶2
【答案】B
【解析】
【详解】已知甲、乙质量相等，即，甲吸收的热量是乙的2倍，即，温度变化分别为和。
根据比热容公式，则甲的比热容与乙的比热容之比为
故B符合题意，ACD不符合题意。
故选B。
10. 如图所示电路，闭合开关、，小灯泡和均正常发光，两电表都有示数，下列判断正确的是（ ）
A. 灯两端的电压大于灯两端的电压
B. 电流表的示数比的大
C. 灯被短路时，正常发光
D. 仅断开，两电流表的示数均变小
【答案】D
【解析】
【详解】AC．闭合开关、，据图可知，两灯泡并联，根据并联电路中电压规律可知，两灯泡的电压是相等的，故AC错误；
B．图中电流表A1测干路电流，电流表A2测L1支路电流，根据并联电路中电流规律可知，电流表的示数比的大，故B错误；
D．仅断开，电路为L2单独串联，电流表A1因为少测一条支路示数会变小，电流表A2此时无示数示数会变小，即两电流表的示数均变小，故D正确。
故选D。
11. 如图所示电路中，电源电压保持不变，闭合开关S。电路正常工作，一段时间后，发现两个电表示数都变大，则出现这种故障的原因可能是（ ）
A. L1断路B. L1短路C. L2断路D. L2短路
【答案】D
【解析】
【详解】由电路图可知，灯泡L1与灯泡L2串联，电压表测L2两端的电压，电流表测电路中的电流。由电流表的示数变大可知，电路是通路，则电路故障应为短路；由电压表的示数变大可知，L1不能短路，短路的为L2，故ABC不符合题意，D符合题意。
故选D。
12. 在某一温度下，导体A和B的电流与其两端电压变化关系图像如图所示。由图中信息可知（ ）
A. A的电阻为10Ω
B. B的电阻为5Ω
C. A、B并联在电压为3V的电源两端时，干路中的电流为0.6A
D. A、B串联在电压为3V的电源两端时，通过B的电流为0.2A
【答案】D
【解析】
【详解】A．由图可知，A的电阻
故A错误；
B．由图可知，B的电阻为
故B错误；
C．A、B并联在电压为3V的电源两端时，A、B两端电压都为3V，由图可知，IA=0.6A ， IB=0.3A ，则干路中的电流为
故C错误；
D．A、B串联在电压为3V的电源两端时，电流相同，A、B两端电压之和为3V，由图可知，当 I=0.2A时，A两端电压为1V，B两端电压为2V，符合题意，说明此时电路电流为0.2A，即通过B的电流为0.2A，故D正确。
故选D
13. 如图所示，电源电压保持不变。闭合开关，滑动变阻器的滑片向左移动的过程中，下列说法正确的是（ ）
A. 电压表示数变大，电流表示数变小
B. 电压表示数不变，电流表示数变大
C. 电压表示数和电流表示数的比值不变
D. 电压表示数与电流表示数的比值变小
【答案】D
【解析】
【详解】A．由电路图可知，与串联，电压表测电源电压，因为电源电压保持不变，所以电压表示数不变。滑动变阻器的滑片向左移动，接入电路的电阻变小，阻值不变，电路总电阻变小，根据欧姆定律 ，电路中电流I变大，即电流表示数变大，故A错误；
B．电压表测滑动变阻器两端的电压，根据，因为电流变大，阻值不变，所以两端电压变大，滑动变阻器两端的电压变小，即电压表示数变小，故B错误；
C．电压表示数和电流表示数的比值为 ，根据欧姆定律可知，其比值为的阻值，其阻值变小，所以该比值变小，故C错误；
D．电压表示数与电流表示数的比值为 ，该比值等于电路的总电阻，由于滑动变阻器接入电路的电阻变小，所以总电阻也变小，因此该比值变小。故D正确。
故选D。
14. 如图甲所示，电源电压恒定不变。闭合开关S，滑动变阻器的滑片从最右端移至灯泡正常发光的位置，此过程电流表与两个电压表示数变化关系如图乙所示。下列说法正确的是（ ）
A. 电源电压为9V
B. 灯泡的额定功率为4.8W
C. 滑动变阻器的最大阻值是15Ω
D. 曲线a是电流表A示数与电压表V2示数的关系图像
【答案】B
【解析】
【详解】由电路图得，闭合开关，灯泡与变阻器串联，电压表V1测量灯泡两端的电压，电压表V2测量变阻器两端的电压，电流表测量电路电流。当电路中电流变大时，变阻器接入电路中的电阻变小，变阻器两端的电压变小，灯泡的电压变大，则曲线a是电流表示数与电压表V1示数的关系图像，曲线b是电流表示数与电压表V2示数的关系图像。
A．由图像得，当电路电流为0.2A时，灯泡与变阻器的电压分别为2V、9V，则电源电压为
故A错误；
B．闭合开关S后，将滑动变阻器的滑片从最右端移至灯正常发光的位置，滑片移动过程中，接入电路中电阻逐渐减小，电路中电流逐渐增大，由图像得，电路中电流最大为0.6A，此时灯泡正常发光，变阻器的电压为3V，则灯泡的电压为
灯的额定功率为
故B正确；
C．电路中电流最小为0.2A时，变阻器接入电路中电阻最大，此时变阻器的电压为9V，由欧姆定律得，变阻器的最大电阻为
故C错误。
D．结合电路图及图像分析可知，曲线a是电流表A示数与电压表V1示数的关系图像，故D错误。
故选B。
二、填空题，本题共6小题，每小题2分，共12分。
15. 如图所示是2025年10月31日晚23时我国最新载人飞船神舟二十一号发射升空和飞行的精彩瞬间，火箭推进器使用液态偏二甲肼作为燃料，除了燃烧性能良好之外，又因为其________大。飞船高速飞行穿越大气层时，舱体的外壳温度升高，内能增大，这是通过________的方式改变了舱体的内能。
【答案】 ①. 热值 ②. 做功
【解析】
【详解】[1]火箭推进器使用液态偏二甲肼作为燃料，是因为其热值大，由公式可知，在完全燃烧相同质量的燃料时，热值大的燃料释放出的热量更多，能为火箭提供更大的推力。
[2]飞船高速穿越大气层时，与大气层摩擦，克服摩擦力做功，机械能转化为内能，使舱体的内能增加、温度升高，这是通过做功的方式改变了舱体的内能。
16. 在空中高速飞行时，歼-20机身会带上正电，这是因为机身与空气摩擦的过程中______（选填“得到”或“失去”）了电子；刚落地的歼-20的轮胎中的电流方向是______（选填“从机身流向大地”或“从大地流向机身”）。
【答案】 ①. 失去 ②. 从机身流向大地
【解析】
【详解】[1]摩擦起电的本质是电子的转移，失去电子带正电，得到电子带负电。机身会带上正电，这是因为机身与空气摩擦的过程中失去电子。
[2]刚落地时，机身带正电，自由电子由从大地流向机身，正负电荷中和将静电导走，电流方向是正电荷定向移动方向，与电子定向移动方向相反，所以电流方向是从机身流向大地。
17. 如图甲所示，电源电压为6V，闭合开关S后，电压表的示数如图乙所示，则灯泡两端电压为______V，当开关断开时，电压表的示数为______V。
【答案】 ①. 4.2 ②. 6
【解析】
【详解】[1]由电路图可知，闭合开关S后，与串联，电压表所测电压是灯泡两端电压，电压表所选量程为0~3V，分度值为0.1V，其示数为1.8V，即灯泡两端的电压，根据串联分压规律可得，灯泡两端的电压
[2]开关断开时，电压表测电源电压，其示数为6V。
18. 如图的电路，电源电压恒定不变。当开关S闭合，甲、乙两表为电压表时，电阻R1、R2是______联；当开关S断开，甲、乙两表为电流表时，若R1：R2=2：3，则两表示数之比I甲：I乙=________。
【答案】 ①. 串 ②. 2:5
【解析】
【详解】[1]当开关S闭合，若甲、乙两表都是电压表，电源、开关、R2、R1依次连接，故R1与R2串联。
[2]若甲、乙两表都是电流表，当开关S断开时，两电阻并联，电流表甲测通过R2的电流，电流表乙测干路电流，并联电路各支路电压相等，根据欧姆定律可知通过两电阻的电流比
根据并联电路的电流特点可知两表示数之比
19. 标有“12V；9W”字样的小灯泡，它正常工作时灯丝的电阻是______Ω；该小灯泡接到某电路中，通过的电流为0.5A时，该灯泡的实际功率是______W。（假设灯丝电阻不变）
【答案】 ①. 16 ②. 4
【解析】
【详解】[1]根据可得，它正常工作时灯丝的电阻是
[2] 该小灯泡接到某电路中，通过的电流为0.5A时，该灯泡的实际功率是
20. 如图所示为智能电能表表盘。小明将某家用电器单独接在该电能表上正常工作6min，电能表指示灯闪烁了320次，则该家用电器6min耗电______kW·h，其额定功率是______W。
【答案】 ①. 0.1 ②. 1000
【解析】
【详解】[1]6min内该家用电器消耗电能
[2]所用时间
额定功率
三、作图题：本题共2小题，每小题2分，共4分。
21. 请用笔画线代替导线，按照图所示的电路图，将实物电路连接完整。
【答案】
【解析】
【详解】由电路图可知，电路是并联的，电流表A与灯泡L1在同一条支路上，灯泡L2在另一条支路上，实物图如图所示：
22. 请用笔画线代替导线，将图所示元件连接成符合安全用电要求的家庭电路。
【答案】
【解析】
【详解】电灯的接法：火线首先进入开关，再进入电灯顶端的金属块；零线直接接入电灯的螺旋套，如图所示：
四、简答题：本题共1小题，共4分。
23. 如图是空调的三脚插头与三孔插座，请应用物理知识回答下列问题：
（1）三脚插头中较长的脚E与空调的什么部位相连？
（2）标有“E”字的插脚比其他两脚稍长一些，有什么好处？
【答案】（1）见解析；（2）见解析
【解析】
【详解】答：（1）插座的正确接法为，左零右火，中间接地线；而插头较长的脚E与空调的金属外壳相连；
（2）标有“E”字的插脚为接地线，比其它两脚稍长一些，这样插插头时能使家用电器的金属外壳先接地，拔插头时能使金属外壳后离开地线，即使家用电器因绝缘不好“漏电”，也会使电流通过导线导入大地，人也就不会触电。
五、实验题：本题共5小题，共30分。
24. 图甲为探究水在沸腾前后温度变化的特点的实验装置。
（1）在安装如图甲所示的实验装置时，应按照______的顺序进行组装。
（2）如图乙是水被加热时水中气泡上升的情形，图______（选填“①”或“②”）表示水沸腾时的情况。
（3）由表中数据可知，水的沸点为______℃，当时条件下的大气压______一个标准大气压。根据实验数据，还可以发现水沸腾时的特点是：继续吸热，水的温度______。
【答案】（1）自下而上
（2）① （3） ①. 98 ②. 低于 ③. 不变
【解析】
【小问1详解】
在组装实验装置时，因为酒精灯需要用外焰加热，所以要先放好酒精灯，再固定铁圈的高度，所以组装实验装置时，应该按照自下而上的顺序组装。
【小问2详解】
水沸腾时，整个容器内的水温度均匀，水汽化形成的气泡在上升过程中，受到的水压逐渐减小，同时有更多的水汽化进入气泡，所以气泡会逐渐变大；而水沸腾前，下方水温高，上方水温低，气泡上升过程中，水汽化的同时，部分水蒸气会遇冷液化，所以气泡会逐渐变小。所以水沸腾时对应的图应该是①
【小问3详解】
[1]根据表格中数据，从2到3.5分钟，水吸热但温度保持98℃不变，所以是水的沸腾过程，水的沸点为98℃。
[2]当时水的沸点小于一个标准大气压下水的沸点（100℃），所以当时气压低于一个标准大气压。
[3]根据实验数据，水沸腾后，温度保持为98℃不变，则水沸腾时的特点是：继续吸热，水的温度保持不变。
25. 为了探究不同物质的吸热能力，在两个相同的容器中分别装入质量、初温都相同的液体A、B，并且用相同的加热装置，如图甲所示。
（1）实验中，可通过比较__________（选填“升高的温度”或“加热时间”）来反映两种液体吸收热量的多少。
（2）加热到4min时，液体B的温度如图乙所示，此时示数是______℃。
（3）图丙是根据实验数据作出的两种液体温度随时间变化的关系图像，对比图中两图线可知，若想自制暖手袋，在其他条件相同时，应选液体______（选填“A”或“B”）作为供暖物质，效果更佳。若液体A是水，则液体B的比热容为__________。[]
（4）在对两种液体加热的方式上，有酒精灯和电加热器两种热源可供选择，选用电加热器更容易控制让两种液体______相同。
【答案】（1）加热时间
（2）42 （3） ①. A ②.
（4）相同时间吸收的热量
【解析】
【小问1详解】
根据转换法，实验中物质吸热的多少是通过加热时间来反映的。
【小问2详解】
图乙中温度计的分度值为2℃，此时温度计的示数是42℃。
【小问3详解】
[1] 根据如图丙描绘出所示的A、B液体的温度随加热时间变化的图像可知：升高相同的温度，A加热时间长，A吸收的热量较多，故A的吸热能力强，由此可得A的放热能力也强，若降低相同的温度，A放出的热量较多，A放热时间长，所以选用A液体作为供暖物质效果较好。
[2] A、B两种液体加热相同时间，吸收的热量相同，B升高的温度是A升高温度的2倍，且A、B质量相同，根据公式可知，B液体的比热容是水的一半，即
【小问4详解】
用酒精灯加热，由于热量损失较多且很难调整火焰大小相同，不易控制两种液体在相同时间内吸收的热量相同；选用相同的电加热器，在相同时间内放出相等的热量，且热量损失较小，更容易控制两种液体相同时间吸收的热量相同。
26. 图甲是“探究并联电路电流特点”的实验电路图。
（1）若要测量干路电流，则电流表应接在甲图中的______点。
（2）闭合开关S，在测量A处的电流时，发现电流表的指针偏转如图乙所示，原因是__________；在排除故障后，电流表的示数如图丙所示，其示数为______A。
（3）用电流表分别测出A、B、C三处的电流，测得的数据如上表，分析表中数据可得到的结论是：__________（用、、表示）。为了使实验结论具有普遍性，应采用更换__________（选填“相同”或“不同”）规格的灯泡重复上述实验。
【答案】（1）C （2） ①. 电流表的正负接线柱接反了 ②. 0.24
（3） ①. ②. 不同
【解析】
【小问1详解】
若要测量干路电流，则电流表必须串联在干路上，如图甲，应该串联在C点。
【小问2详解】
[1]闭合开关S，在测量A处的电流时，图乙显示指针向左偏转，说明电流从负接线柱流入、正接线柱流出，即电流表的正负接线柱接反了。
[2]如图乙，电流表量程为0~0.6A，分度值为0.02A，所以读数为0.24A。
【小问3详解】
[1]分析数据可知
分析表中数据可得到的结论是
[2]为了避免实验偶然性，应换用不同规格（即不同电阻、不同功率）的灯泡重复实验，这样得到的实验结论具有普遍性。
27. 图为小明探究电流与电阻关系的实验电路图。实验器材：电源（6V）、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（40、1A）、定值电阻（5、10、15、20各一个）、开关和导线若干。
（1）连接实物时，开关应______；闭合开关前，要将滑片移到滑动变阻器的______端。
（2）闭合开关后，无论怎样调节滑动变阻器的滑片，都发现电流表无示数，电压表有示数。其原因可能是电阻______（选填“开路”或“短路”）。
（3）改变电阻的阻值，并将电阻值以及对应的电流表的示数记录在表中。分析表格中的数据发现：电路中的电流跟电阻不是反比关系，这一结论与欧姆定律不一致，原因是：小明忘了______这个操作步骤。了解错误的原因之后，小明正确地进行了实验，并记下电流表的示数，利用描点法得到如图乙所示的电流随电阻变化的图像。由图像可以得出结论：______。
（4）上述实验中，小明用5的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把5换为10电阻接入电路。闭合开关，接着应该向______移动滑动变阻器的滑片，直至电压表示数为______V，再读出电流表的示数。
（5）小明还想获得的一组实验数据，在现有的器材条件下，可行的操作方法是______。
【答案】（1） ①. 断开 ②. 最右
（2）开路 （3） ①. 滑动滑片P，使定值电阻R两端电压不变 ②. 电压一定时，通过导体的电流与电阻成反比
（4） ①. 右 ②. 2
（5）将滑动变阻器与一个阻值为20Ω的定值电阻串联在一起
【解析】
【小问1详解】
[1]连接电路时，开关必须断开。
[2]滑动变阻器接入电路时，应将滑片移至最大阻值端，图中滑片移至右端时，滑动变阻器接入电阻最大。
【小问2详解】
电流表无示数，说明电路断路；电压表有示数，说明电压表与电源连通，因此故障是电阻R开路。
【小问3详解】
[1]探究电流与电阻的关系，需要保持电阻R两端的电压不变，从表中数据可知，实验中没有控制电阻R两端的电压不变，因此小明所忘记的步骤为：滑动滑片P，使定值电阻R两端电压不变。
[2]正确实验后，由图乙可知，曲线上每点对应的电流和电阻的乘积都等于2V，由此得出结论：电压一定时，通过导体的电流与导体电阻成反比。
【小问4详解】
[1][2]把5Ω换为10Ω电阻接入电路后，应向右移动滑动变阻器的滑片，增大滑动变阻器接入电路的阻值，使电压表的示数保持2V。
【小问5详解】
由前面分析可知，电阻R两端的电压保持2V不变，所以滑动变阻器两端的电压
当时，电路中的电流
此时滑动变阻器接入电路的阻值
根据题意可知，滑动变阻器的规格为“40Ω 1A”，故为了完成实验，可以将滑动变阻器与一个阻值为20Ω的定值电阻串联在一起。
28. 如图甲所示，小明想测量正常工作电压为2.5V小灯泡的电阻，电源电压恒为4.5V。
（1）测量小灯泡电阻的原理是 ___________；请用笔画线代替导线将图甲中的实物电路连接完整__________（要求：向左移动滑动变阻器滑片P时，电路中电流变大，且导线不能交叉）；
（2）实验中某时刻电压表示数为2.2V，为使小灯泡正常发光，应将滑动变阻器的滑片P向 ___________端移动，直到电压表示数为 ___________V；
（3）小明还测量了小灯泡在不同电压下的电流，并根据所测得的数据绘制了小灯泡的电流与电压的关系图像如图乙所示，则小灯泡正常工作时的电阻为___________Ω。
（4）根据图像乙反映的信息，在不增加任何器材的情况下，仅利用本实验的器材 ___________（选填“能”或“不能”）探究电流跟电压的关系。
（5）小明又设计了一个测量未知电阻Rx阻值的电路，如图丙所示，已知变阻器的最大阻值为R0，电源电压恒定但未知，实验步骤如下：
①闭合开关S，当变阻器滑片P在a端时，电压表的示数为U1；
②闭合开关S，当变阻器滑片P在b端时，电压表的示数为U2；
③根据实验测量的数据可知表达式Rx= ___________。（用U1、U2、R0表示）
【答案】（1） ①. ②.
（2） ①. 左 ②. 2.5
（3）10 （4）不能
（5）
【解析】
【小问1详解】
[1]测量小灯泡电阻利用欧姆定律，通过测量电阻两端的电压和通过的电流来计算电阻，故原理为。
[2]向左移动滑动变阻器滑片P时，电路中电流变大，说明电阻变小，所以滑动变阻器接入电路的是A接线柱，完整电路如下图所示：
【小问2详解】
[1][2]小灯泡正常工作的电压为2.5V，实验中某时刻电压表示数为2.2V，为使小灯泡正常发光，应将滑动变阻器的滑片P向左端移动，减小电阻，增大电路中的电流，增大灯泡两端的电压，直到电压表示数为2.5V。
【小问3详解】
灯泡正常发光时，电压为2.5V，由图像知，电流为0.25A，则小灯泡正常发光的电阻为
【小问4详解】
探究电流跟电压的关系，需要保持电阻大小不变，而小灯泡电阻随温度升高而增大，不能保持不变，故不能进行该实验。
小问5详解】
如图丙所示，闭合开关S，电路为Rx与R0串联的电路，无论怎样滑动滑片，电路的总电阻、总电流均不变。当变阻器滑片P在a端时，电压表测量Rx两端电压，示数为U1，所以；当变阻器滑片P在b端时，电压表测量电源两端电压，示数为U2，则有；则R0两端的电压为
根据串联电阻的分压原理可知
所以
六、计算题：本题共3小题，共22分。
29. 如图所示，“围炉煮茶”是一种流行的休闲方式，通常采用木炭作为燃料。茶壶中装入0.5kg初温为32℃的山泉水，用围炉加热至100℃，消耗了20g木炭。已知，木炭热值q=3.4×107J/kg。求：
（1）水吸收的热量；
（2）20g木炭完全燃烧放出的热量；
（3）围炉的加热效率。
【答案】（1）1.428×105J
（2）6.8×105J
（3）21%
【解析】
【小问1详解】
水吸收热量为
【小问2详解】
木炭完全燃烧放出的热量为
【小问3详解】
围炉的加热效率为
30. 如图所示的电路，电源电压恒定不变，的阻值为10Ω。闭合开关S，电流表A的示数为1.2A，电流表的示数为0.4A。
（1）通过电阻的电流。
（2）电源电压。
（3）通电5min电阻消耗的电能。
【答案】（1）
0.8A （2）
8V （3）
960J
【解析】
【小问1详解】
闭合开关S，两电阻并联，电流表A测量干路电流，电流表测量通过R1的电流。根据并联电路的电流特点可知通过电阻的电流
【小问2详解】
根据欧姆定律可知电源电压
【小问3详解】
通电5min电阻消耗的电能
31. 如图甲所示为一个超声波加湿器，如图乙所示为其内部湿度检测装置的简化电路图，已知电源电压为12V，为定值电阻，电流表的量程为0~0.6A，电压表的量程为0~15V，湿敏电阻R的阻值随湿度RH变化的关系图像如图丙所示，其阻值最大为120Ω（图中未画出）。在电路安全工作的前提下，求：
（1）当电流表示数为0.12A时，显示的湿度为60%，定值电阻的阻值大小；
（2）当电压表示数为7.5V时，湿度是多少；
（3）若把其中某一电表改装成湿度检测仪，哪个电表更合适？并说明理由。
【答案】（1）
（2） （3）见详解
【解析】
【小问1详解】
由图乙可知，与串联，电压表测两端的电压，电流表测电路中的电流，电源电压，由图丙可知，当显示的湿度为时，湿敏电阻，根据欧姆定律，可得此时电路的总电阻
因为串联电路中总电阻等于各分电阻之和，所以定值电阻的阻值
【小问2详解】
因串联电路中总电压等于各分电压之和，所以当电压表示数为7.5V时，两端的电压
因串联电路中各处的电流相等，所以电路中的电流
则此时湿敏电阻的阻值
由图丙可知，此时的湿度为。
【小问3详解】
由图丙可知，湿度越大，湿敏电阻R的阻值越大。根据串联电路的分压特点，湿敏电阻两端的电压越大；由欧姆定律可知，电路中的电流越小。电源电压，定值电阻的阻值，湿敏电阻的阻值最大，此时电路中的最小电流
此时湿敏电阻的电压最大，即电压表的示数
电压表和电流表均能安全工作，但湿度越大时，电压表的示数越大，电流表的示数越小，电压表的示数变化与湿度变化趋势一致，所以电压表更适合改装成湿度检测仪。加热时间/
