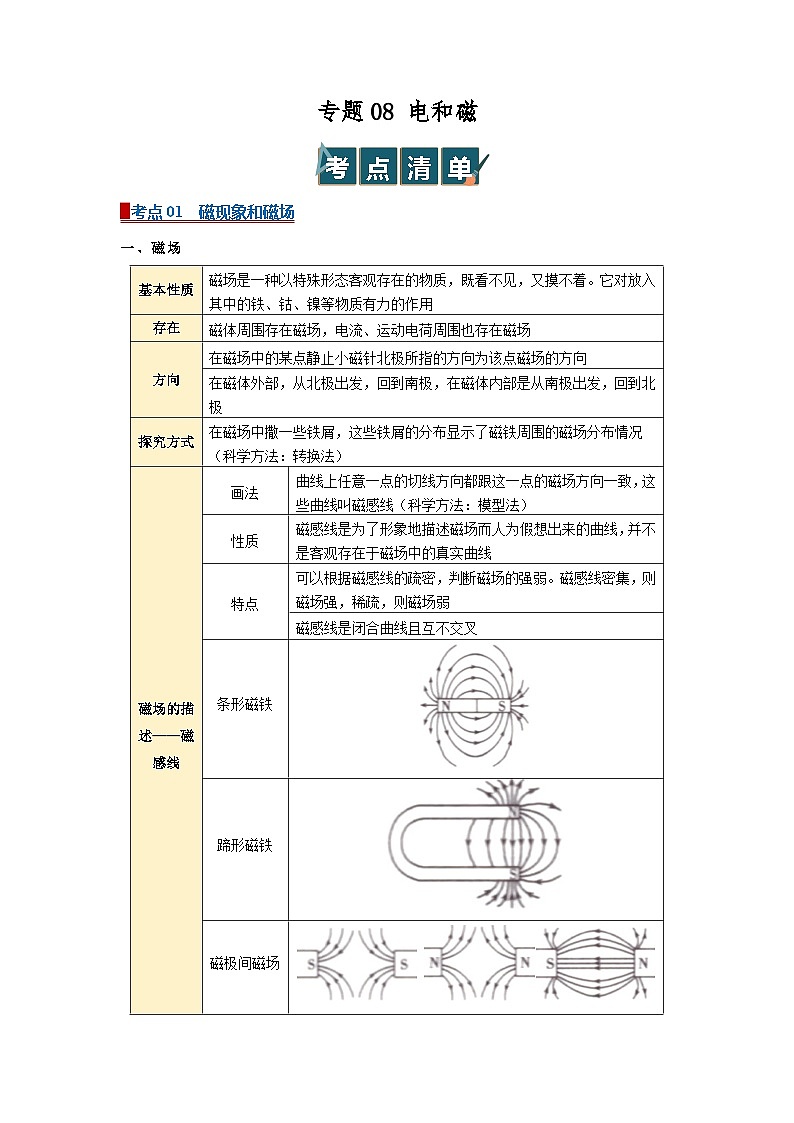

▉考点01 磁现象和磁场
一、磁场

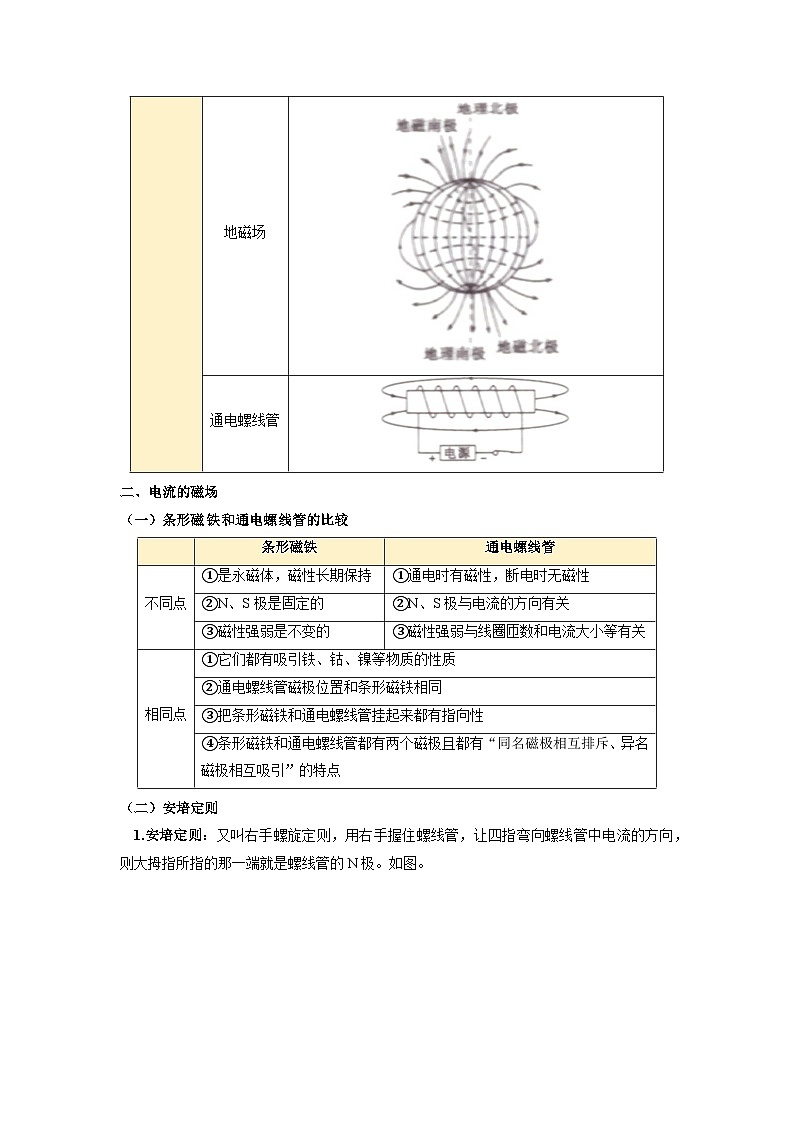

二、电流的磁场
（一）条形磁铁和通电螺线管的比较
（二）安培定则
1.安培定则：又叫右手螺旋定则，用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那一端就是螺线管的N极。如图。

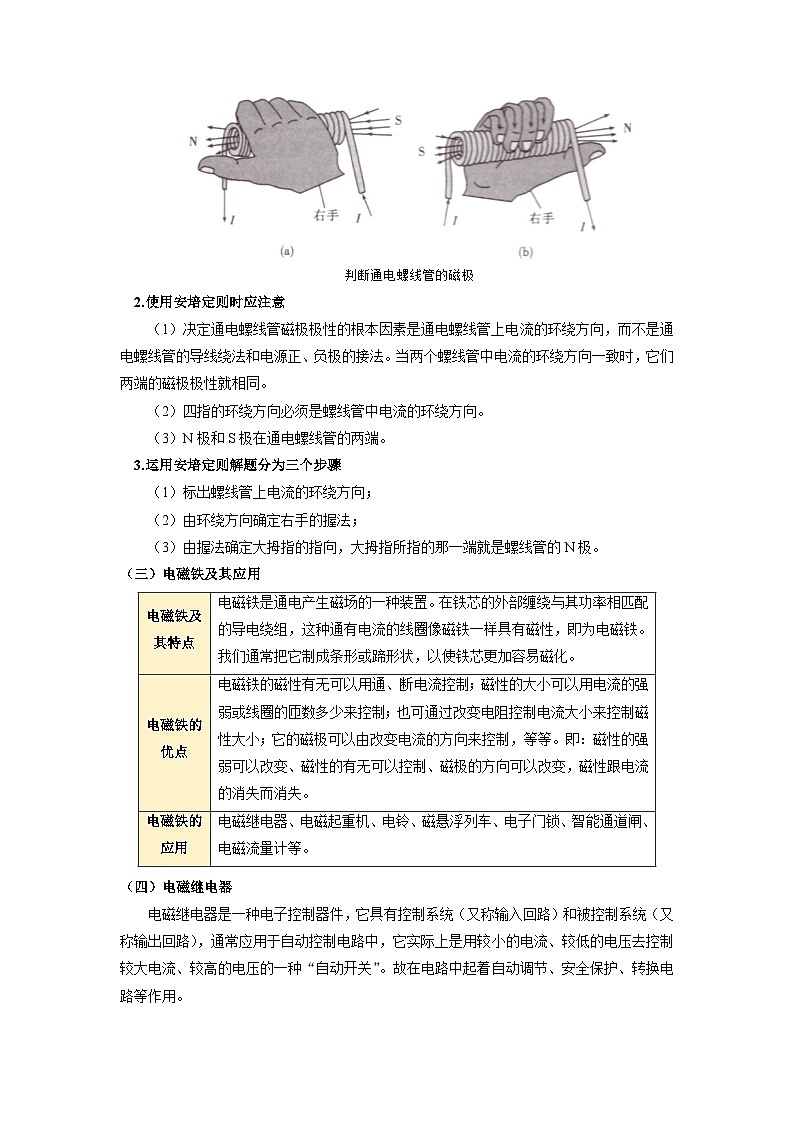

判断通电螺线管的磁极
2.使用安培定则时应注意
（1）决定通电螺线管磁极极性的根本因素是通电螺线管上电流的环绕方向，而不是通电螺线管的导线绕法和电源正、负极的接法。当两个螺线管中电流的环绕方向一致时，它们两端的磁极极性就相同。
（2）四指的环绕方向必须是螺线管中电流的环绕方向。
（3）N极和S极在通电螺线管的两端。
3.运用安培定则解题分为三个步骤
（1）标出螺线管上电流的环绕方向；
（2）由环绕方向确定右手的握法；
（3）由握法确定大拇指的指向，大拇指所指的那一端就是螺线管的N极。
（三）电磁铁及其应用
（四）电磁继电器
电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。
▉考点02 电磁感应、电动机和家庭电路
一、电磁感应现象与通电导体在磁场中受力现象的比较
二、平衡位置
在直流电动机中，若没有换向器，当线圈转到线圈平面与磁感线垂直的位置时，线圈相对的两边电流方向相反，所受磁场力方向相反，大小一样，阻碍线圈继续转动，线圈将最终停在这一位置不再转动，这个位置叫平衡位置。如图。
三、电磁感应与右手定则
右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从手心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流的方向。这就是判定导线切割磁感线时感应电流方向的右手定则。
四、家庭电路的组成
易
混
易
错
直流电动机与交流发电机的比较
方法
法
技
巧
▉方法01 利用“控制变量法”研究电磁感应现象
由于感应电流的方向与导体切割磁感线的运动方向和磁场方向有关，因此，在研究电磁感应现象时，必须采用控制变量法。
考
点
演
练
一．探究电磁感应现象的条件和规律（共3小题）
1．如图所示的风力发电机工作时，线圈在磁场中旋转产生感应电流。若要增大感应电流，下列措施可行的是（ ）
A．增加线圈的匝数
B．减小磁场的强度
C．降低线圈的旋转速度
D．使用横截面积更小的导线
2．如图所示是“探究什么情况下磁可以生电”的实验装置，下列说法中（ ）
①闭合开关、导体ab在磁场中上下运动会产生感应电流
②闭合开关，导体ab左右运动过程中电能转化为机械能
③利用该实验的原理可以制成发电机
④将电流计换成电源，可以研究通电导线在磁场中的受力情况
A．只有①②正确B．只有①③正确
C．只有③④正确D．只有②④正确
3．探究利用磁场产生电流的实验中，连接了如图所示的实验装置。
（1）将磁铁快速向下插入螺线管时，观察到电流表原来静止在中间的指针向左偏转，这个现象叫 现象。
（2）磁铁插入螺线管后，用一只手拿着磁铁和螺线管一起向上运动。观察电流表时会发现：电流表指针 （选填：“静止”、“向左偏转”或“向右偏转”）。
（3）在（1）操作的基础上，要进一步探究感应电流方向与磁场方向的关系，做法是： 。
二．电磁继电器的特点和应用（共3小题）
4．如图所示的电路是利用光敏电阻特性设计的电路，能够实现夜晚变暗时路灯自动亮起，白天变亮时路灯自动熄灭。下列有关说法正确的是（ ）
A．当控制电路断开时，电磁铁仍有磁性
B．光敏电阻阻值随光照强度的增强而增大
C．为了让路灯更早亮起，可将滑片适当向右移
D．工作电路A端应与家庭电路的零线相连
5．很多中小学生都使用过电话手表，（如图1）当小李同学用电话手表与妈妈长时间视频通话，手表突然自动关机，原因是手表过热，启动了保护功能。她认为手表启动保护功能一段时间后，应有自动开机功能，于是她用所学知识设计出模拟热保护装置的示意图（如图2），R0为定值电阻，R为热敏电阻，（有两种类型可供选择，其电阻随温度变化关系如图3所示，R的温度变化主要受发热元件影响）。下列分析正确的是（ ）
A．热敏电阻应选择PTC类型
B．热敏电阻温度升高，电磁铁磁性减弱
C．启动保护模式后，到自动开机，R0消耗的电功率变小
D．启动保护模式后，工作电路无法再次启动
6．如图是一个检测天然气泄漏的电路，R1气敏电阻，其阻值浓度的增大而减小。当天然气浓度高于某一设定值时，连接在 （选填“AB“或“CD”）两端的警报响起。为使该检测电路在天然气浓度更低时报警，可将控制电路中R2的滑片向 （选填“上”或“下”）移。
三．家庭电路电流过大的原因（共2小题）
7．在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。上述情况中，可能引起家庭电路保险丝熔断或空气开关跳闸的是（ ）
A．①②B．②③C．②④D．①④
8．因电瓶车违规充电而引发的火灾等安全事故频发，给人们敲响警钟。如图所示，某居民将充电插座从窗口悬挂到窗外给电瓶车充电，这种“飞线”充电方式存在严重安全隐患：我国家庭用电的交流电电压为 ，若雨天或雾天有水容易进入充电插座内部引起电路 （选填“短路”或“断路”），造成电路电流过大，同时长期悬挂在室外的电线也容易因与窗台或外墙摩擦而磨损绝缘皮，可能导致人体接触到火线，从而引发触电事故。
四．安全用电原则（共9小题）
9．学校志愿服务队的同学学习了电学知识后，在社区的志愿服务活动中增加了为社区居民解决电路故障的服务，深受社区居民的欢迎和赞赏。下列操作中，符合安全用电原则的是（ ）
A．换灯泡：取下坏灯泡→切断电源→换上新灯泡→通电测试
B．换开关：断开旧开关→取下旧开关→换上新开关→通电测试
C．换插座：拆旧插座→测出火线→切断电源→装新插座→通电测试
D．安装灯：测出火线→切断电源→铺设新线→装开关和灯→通电测试
10．学习掌握安全用电知识对我们每个人都很重要。下列做法符合安全用电原则的是（ ）
A．用潮湿的手触摸开关B．在浴室中使用吹风机
C．不在高压线旁放风筝D．使用老化破损的导线
11．下列符合安全用电要求的是（ ）
A．只要低于36V的电压，人体都可接触
B．三脚插头较长的那只脚无用，可以去掉
C．用湿布擦台灯前将其插头从插座中拔出
D．发现有人触电时，可直接用手去拉触电者
12．如图所示的做法中符合安全原则的是（ ）
A．雷雨天站在大树下避雨
B．将冰箱的金属外壳接地
C．用湿抹布擦发光的灯泡
D．用手指触碰插座的插孔
13．电给人类的生活带来极大的方便，然而使用不当时，也会给人们带来危害，下列符合安全用电原则的是（ ）
A．开关安装在电灯和零线之间
B．用湿手触摸开关
C．将插头的接地插脚掰弯使用
D．放风筝时远离高压设备
14．在电视节目中我们经常会看到“特斯拉线圈”的表演，表演者通过变压器与电磁振荡制造出人工闪电。在表演时，表演者与“特斯拉线圈”之间会放出美妙的电火花，对此，你认为对人体不会造成危害的原因是（ ）
A．“特斯拉线圈”产生的电火花电压很低，电流很小
B．表演者穿的防护服是绝缘的，电流并没有流经防护服
C．人体的电阻很小，“特斯拉线圈”产生的电流经人体导入地面
D．表演者穿的防护服里有很多金属丝，电流都从防护服流过
15．下列做法符合安全用电原则的是（ ）
A．用湿手使用插座
B．电线金属部分裸露
C．发现有人触电用干木棍挑开电线
D．雷雨天在大树下避雨
16．逃生毯是由玻璃纤维等材料经过特殊处理编织而成的织物。在发生火灾时，将逃生毯披盖在自己身体或包裹住被救对象的身体，迅速逃离火场，为自救或安全疏散人群提供了很好的帮助。
（1）请你推测，制造逃生毯的材料应具有 等特性。
（2）若家里的电器起火，也可以使用这种逃生毯，使用前应先 ，以防止电线绝缘层烧毁而引起电源短路，造成二次火灾。
17．家庭电路的两根进户线，一根是火线，另一根是零线，两线之间的电压是 V。如图所示，判别两线用到的工具是试电笔，手触笔尾金属体，笔尖金属体 时氖管发光。
五．家庭电路的连接（共4小题）
18．目前市场上有一款带小夜灯（指示灯）的家用电路开关面板售卖。当接通开关以后，指示灯发亮，对应的电灯也工作；小夜灯烧坏了，按下开关以后，对应的电灯也可以继续工作，根据上面的描述，下列四幅图中，符合该面板的接线图是（ ）
A．
B．
C．
D．
19．如图表示家庭电路的一部分，下列相关说法中正确的是（ ）
A．电能表是测量电流的仪器
B．断路器应该安装在Q处而不是P处
C．测电笔在检测插座接地孔时，氖管会发光
D．用电器和插座并联
20．燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（ ）
A．
B．
C．
D．
21．如图是一般住宅户内配电系统方框图，下列说法正确的是（ ）
A．E处应接入空气开关，F处接入电能表
B．空气开关自动跳闸，一定是发生了短路
C．控制电灯的开关连接错误
D．漏电保护器切断电流时，空调和电灯不能工作
六．测电笔的使用（共3小题）
22．如图为家庭电路的部分示意图。当断开开关时，用测电笔依次检测图中四个位置，能使测电笔氖管发光的是（ ）
A．①B．②C．③D．④
23．如图所示，小宁用指尖抵住测电笔笔尾金属体，插入某插座的插孔，氖管发光。则（ ）
A．没有电流通过小宁的身体，与笔尖金属体接触的是火线
B．有电流通过小宁的身体，与笔尖金属体接触的是零线
C．没有电流通过小宁的身体，与笔尖金属体接触的是零线
D．有电流通过小宁的身体，与笔尖金属体接触的是火线
24．图甲是台灯的实物图，图乙是该台灯的电路图，AB表示台灯插头的两个插脚。
（1）从安全性考虑，台灯插头的插脚A应与丙图中两孔插座的 孔相连（填字母）。
（2）小明将台灯插头插入插座后，闭合台灯开关，台灯不发光。经检查，G点左侧的零线断了，其他元件都完好。此时丙图的开关S断开，用测电笔检测E，F，G各点，氖管发光的是 点。
七．熔断器和保险丝（共3小题）
25．由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（ ）
A．该断路器应安装在进户线的火线上
B．双层金属片是用不同材料金属制成的
C．该断路器是利用电生磁的原理工作的
D．当电路断开后，双层金属片逐渐冷却复原
26．当流过熔断器的电流过大时，其内部熔丝就会熔断，从而保护电路。为了研究在不同电流大小时，熔断器的熔断时间，兴趣小组选择一款额定电流为IN的熔断器进行如下研究：
①将熔断器连接在能提供特定电流的电路中。
②调节通过熔断器的电流，记录每一次的熔断时间，数据如表：
（1）测量熔断时间的工具为 。
（2）根据实验获取的数据，可得出的结论是： 。
（3）电流为1.25IN时，一段时间后熔丝的温度恒定且尚未达到熔点，此时熔丝产热速度 其散热速度。
（4）熔丝熔断时，熔断位置一般在熔丝中间位置附近。有一次由于安装熔丝时固定螺丝未完全旋紧，导致熔断位置靠近该固定螺丝端，如图所示。这是因为熔丝与这个固定螺丝之间接触面积较小，导致该处 ，在相同情况下比其它位置能产生更多的热量。
27．为了防止电流过大导致用电器核心部件烧毁，很多用电器都装有保险管（如图甲所示），图乙与图丙是两个熔断电流为“10A”和“20A”的某种型号“保险管”的截面图（保险丝的材料和长度相同），那么 图保险管的熔断电流为“20A”。当两个保险管通过相同的电流时， 保险丝更容易熔断（以上两空均选填“乙”或“丙”）。当电路中保险丝意外熔断，能否用铜丝替代？ （选填“能”或“不能”）。
八．触电及触电事故的处理（共1小题）
28．安全用电，幸福万家！下列情况（请勿模仿）不会发生触电事故的是（ ）
A．B．
C．D．
九．磁场和磁感线及其特点（共4小题）
29．如图所示，两根平行放置的长直导线a和b上的电流大小和方向都相同，a受到的磁场力大小为F1，当加入一个与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F2，则此时b受到的磁场力大小不可能为（ ）
A．2F1﹣F2B．2F2+F1C．2F1+F2D．F2﹣2F1
30．如图，两个相同的纺锤形磁铁由于磁极间相互吸引而紧紧贴在一起，下列各图能正确表示纺锤形磁铁周围的磁感线分布特点的是（ ）
A．B．
C．D．
31．甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（ ）
A．甲、乙都是N极B．甲、乙都是S极
C．甲是N极，乙是S极D．甲是S极，乙是N极
32．在同一直线上相距较远地放置两个相同规格的条形磁铁A、B。现在A上施加水平力F使其沿直线向磁铁B运动，假设当A运动一段时间后，两磁铁间才出现吸引力，吸在一起后共同运动。整个过程保持A做匀速直线运动，吸在一起前B始终静止。
（1）在磁铁A靠近B过程中出现了吸引力，请在俯视图中已画出的一条磁感线上用箭头标出其方向。
（2）整个过程中，磁铁A受到的摩擦力大小变化是 ，磁铁B受到的摩擦力大小变化是 。
十．通电螺线管的磁场（共3小题）
33．为了直观地反映通电螺线管周围磁场分布，可用如图所示的磁感线表示。如果在该通电螺线管内部插入一根铁芯，则下列磁感线中能正确反映其磁场变化的是（ ）
A．
B．
C．
D．
34．小明用铁屑和小磁针来探究“通电螺线管外部磁场的方向”。
（1）在闭合开关前，小磁针静止时N极总指向地理北极，说明地球周围存在 。
（2）如图甲，在玻璃板上均匀洒上铁屑，实验时小铁屑被磁化成“小磁针”。轻敲玻璃板，减少小铁屑受到玻璃板的 ，从而在磁场作用力下按照一定规律分布。
（3）把小磁针放在通电螺线管四周不同的位置，小磁针静止时N极指向如图乙，对调电源正负极后，则如丙所示。说明通电螺线管的极性与 的方向有关。
35．电动机在现代生产、生活中有广泛的应用。
（1）如图所示是电动机原理图，将通电线圈abcd置于磁场中，线圈的ab、cd边受到 ，使线圈转动起来。
（2）某电动车是利用电动机来驱动车轮转动的，遇到障碍时，只要按下倒车开关就能改变线圈中 来实现倒车。
十一．影响电磁铁磁性强弱的因素（共3小题）
36．在学校组织的“磁力小车弹射”比赛中，小科将条形磁铁固定在静止的小车上，电磁铁固定在水平桌面上，如图所示。为使小车运动的距离更远，下列说法正确的是（ ）
A．向左移动滑动变阻器的滑片
B．将接线柱c的导线改接到接线柱b
C．在小车上换用磁性更强的条形磁体
D．改变电源的正负极
37．小科在医院看到一种输液报警器，如图甲所示。当管内药液流完时，电铃发声。报警器内部有一可变电阻，当输液管内有液体时电阻大，无液体时电阻小，电路如图乙所示。则当开关闭合，报警器电路工作时，以下分析合理的是（ ）
A．药液输完时，电流表示数变小
B．药液输完时，电压表示数变小
C．药液输完时，电铃中的电磁铁磁性最强
D．药液未输完时，电铃不响是因为没有电流通过
38．在右图所示的电路中，要使螺线管显示最强磁性，开关S1、S2的连接状态应是（ ）
A．S1接1，S2接3B．S1接1，S2接4
C．S1接2，S2接3D．S1接2，S2接4
十二．电磁铁的特点及应用（共3小题）
39．贮存粮食的仓库湿度过大粮食有可能会霉变，为此小虞同学设计了如图甲所示的粮库湿度报警模拟电路。电路由电源、开关S、电磁铁、衔铁、警示灯等组成，湿敏电阻接在电路中某位置（图中未画出）。闭合开关S后：当空气湿度小于设定值时，警示灯亮度随湿度变化；当湿度增大到设定值时，警示灯开始闪烁报警。图乙是可供选择的两种湿敏电阻的阻值随湿度变化的关系图像。（已知电源电压恒定，灯泡电阻不变，电磁铁线圈电阻忽略不计。）下列说法正确的是（ ）
A．湿敏电阻应安装在图甲Q处
B．当湿度低于设定值时，湿度越小警示灯越亮
C．应选R1作为该电路的湿敏电阻
D．换用阻值更小的警示灯可使警示灯在更低湿度下开始闪烁
40．如图所示是一种磁性门锁的工作原理示意图：闭合开关，电磁铁吸引插销，门打开；断开开关，在弹簧的作用下，插销重新插入门锁插槽，门锁上。下列有关磁性门锁的说法错误的是（ ）
A．制作插销的材料可以选择铁
B．电磁铁的原理是电磁感应现象
C．门锁插槽需要定期抹油以减小摩擦
D．需定期更换电池，避免打不开门
41．在昼夜明灯的地下停车场，驾驶员根据车位入口上方的红绿灯入停。如图是小吴设计的自动控制电路图，将光控开关（遮光时开关闭合）装在每个车位地面中央，红绿灯装在车位入口上方。当车位未停车时绿灯亮，当车位已停车时红灯亮，则图中L1、L2（ ）
A．都是红灯B．都是绿灯
C．分别是红灯、绿灯D．分别是绿灯、红灯
十三．直流电动机的原理（共3小题）
42．如图是由一节干电池、铜导线和强磁铁组成的简易电动机（线框上端的弯折位置与正极接触，磁铁吸附在电池负极的是S极），放手后从上往下看线圈顺时针转动，为了增大转速，以下操作可以达到目的的是（ ）
A．对调电池正负极位置
B．对调强磁铁南北极位置
C．增加一节干电池
D．减弱磁铁的磁性
43．如图所示是某次科技小发明展览会上的作品——电磁秋千。它的底部由一个线圈缠绕而成，线圈下方放置一块永久磁铁，线圈通电后，秋千就能不停地摆动。如图选项中与电磁秋千原理相同的是（ ）
A．B．
C．D．
44．如图所示，一个综合实践小组用一段漆包线绕成线圈abcd，用小刀刮两端引线的漆皮，一端全部刮去，另一端只刮上半周或下半周。将线圈abcd放在用硬金属丝做成的支架m、n上，并按图示连接电路，则电磁铁的上端是 极。闭合开关，用手轻推一下线圈，线圈会持续转动，这就是简易的 （选填“发电机”或“电动机”），若只将电源的正负极互换，则线圈转动方向会与原来的转动方向 （选填“相同”或“相反”）。
十四．电磁感应（共4小题）
45．如图所示是生活中常见的刷卡机，当人们将带有磁条的信用卡在刷卡机指定位置刷一下，刷卡机的检测头就会产生感应电流便可读出磁条上的信息。下列选项中与刷卡机读信息原理相同的是（ ）
A．B．
C．D．
46．2024年11月，“大学生夜骑开封”突然爆火。作为夜骑队伍的一员，出于安全考虑，小科自制如图所示的夜骑灯，夜骑灯内含可以活动的磁铁，外部缠绕线圈，线圈两端连接发光二极管。小科19.如等将夜骑灯绑在自行车车轮上，随着车轮的转动，磁铁来回运动，夜骑灯随之闪烁。下列选项中与在“夜骑灯”原理相同的是（ ）
A．B．
C．D．
47．如图所示，小明用线圈、条形磁铁和灵敏电流计来验证电磁感应现象，下列不能使灵敏电流计指针发生偏转的操作是（ ）
A．线圈不动，磁铁快速向上
B．线圈不动，磁铁快速向下
C．磁铁不动，线圈快速向上
D．线圈和磁铁同时同速向上
48．如图所示，当导体棒ab水平向右运动时，小磁针的N极指向右。若要使小磁针的N极指向左，则（ ）
A．导体棒ab不动，蹄形磁铁竖直向上运动
B．导体棒ab不动，蹄形磁铁水平向右运动
C．对调蹄形磁铁磁极，导体棒ab向左运动
D．对调蹄形磁铁磁极，导体棒ab向下运动
十五．直线电流的磁场（共3小题）
49．如图是奥斯特实验的示意图。下列有关奥斯特实验的分析，错误的是（ ）
A．闭合开关前，在小磁针上方放置的直导线应与小磁针垂直
B．发生偏转的小磁针对通电导线肯定有力的作用
C．移去小磁针后的通电导线周围仍然存在磁场
D．通电导线周围磁场方向与电流方向有关
50．关于如图所示的实验，下列说法中正确的是（ ）
A．移走小磁针，电流的磁场消失
B．根据这一现象的原理，可制成发电机
C．将导线断开，小磁针N极将指向地磁场的北极
D．导线中有电流时，小磁针N极将靠近导线
51．某兴趣小组开展“观察通电直导线周围的磁场”的实验活动。
实验1：在小磁针的上方拉一根与小磁针平行的直导线，给直导线通电，观察小磁针（如图甲）。
实验2：在水平有机玻璃板上穿一个小孔，将一根直导线垂直穿过小孔，在玻璃板上均匀地撒上铁屑。直导线通电后，轻敲玻璃板，观察铁屑的分布情况（如图乙）。
请回答：
（1）实验1中，若观察到 ，说明电流周围存在磁场。
（2）实验2中，轻敲玻璃板的目的是 ，从而使铁屑分布更清晰。
（3）根据图乙中被磁化铁屑的排列情况，描述通电直导线周围的磁感线分布： 。
（4）兴趣小组进一步实验（如图丙），a、b两导线通电后出现相互排斥现象。若要使两导线相互吸引，可行的方法是 。
十六．安培定则（共3小题）
52．如图甲是传统的坐位体前屈的测试仪。小实设计了一款用电压表代替刻度尺的“智能”测试仪，电路如图所示，其工作原理为：闭合开关S，当有人坐在坐垫上时，压敏电阻阻值变小，导致线圈内电流增大，衔铁被吸下，工作电路接通。人用手推挡板时，测试仪（电压表）示数发生变化。
（1）人坐在软坐垫上比硬坐垫更舒服，是通过 而减小压强；
（2）当开关S闭合时电磁铁的上端为 （选填“N”或“S”）极；
（3）当人用手推挡板时，挡板被推得越远，测试仪（电压表）示数越 ，测试仪（电压表）的刻度 （选填“是”或“不是”）均匀变化的。
53．人工心脏泵可短时间替代心脏泵血，其基本结构如图。当电流从B端流入时，电磁铁左端为 极，此时模拟心脏 （选填“收缩”或“舒张”）。为增强此“心脏”的泵血能力，可采用的方法是 。
54．如图甲所示是一种”潜水自救装置”，其工作原理如图乙所示，反应盒中有可快速反应产生气体的两种物质，彼此分离存储。力敏电阻Rx，的阻值随潜水深度改变而改变，当达到设定的安全深度时，电磁铁吸引衔铁，反应开关接通，反应盒中两种物质混合并开始反应产生气体，气囊快速充气上浮，将潜水运动员拉回到水面，其中U为电源电压，R0为定值电阻。
（1）请分析电磁铁工作时上端是 极。
（2）为实现以上功能，所选力敏电阻Rx，的阻值随潜水深度的增大而 。
十七．发电机的构造和原理（共3小题）
55．18世纪，人们开始尝试使用磁铁和导线产生电流，以下是发电机的发展历程：
（1）发电机的工作原理是基于 现象，这一发现为人类利用电能开辟了新路径；
（2）小阳用如图乙装置进行实验，开关闭合后，导线AB向 （填“①”“②”“③”）方向移动，将观察到灵敏电流计指针发生偏转；
（3）发电机在工作时，将 能转化为电能。
56．如图1为一款手压式自发电手电筒，可通过不断按压的方式自行发光，主要是利用电磁感应原理。图2为其内部主要结构。
（1）该手电筒的开关上有很多条纹，这是通过增加接触面的粗糙程度来增大 。
（2）按压时，内部的白色齿轮带动线圈上方黑色的X结构迅速转动，手电筒就可自行发光。据此推测X结构应是一个 。
57．1964年人类制造了世界上第一座用湖浪发电的航标灯，利用海水上下起伏带动发电机发电。如图是航标灯气室结构示意图，其工作原理为：当海水下降时，阀门K关闭，K2打开；吸进空气；当海水上升时，K2关闭，海水向上推动活塞压缩空气，使气室内气压增大到一定值时，K1被推开，气体进入工作室，推动涡轮带动发电机工作，使航标灯发光。
（1）当气室内的气压达到一定值，气体推开阀门K，进入工作室。这一过程类似于汽油机的 冲程。
（2）气体进入工作室，推动涡轮带动发电机工作，发电机的发电原理是 （填字母）。
A.电磁感应
B.电流周围存在磁场
C.通电线圈在磁场中转动
（3）已知阀门K1的面积为4×10⁻3m2，若海水上升使气室内气压达到5.0×105帕时，关闭着的K，受到气室内气体对它的压力为 牛。
十八．磁场对通电导线的作用（共3小题）
58．将“窗帘伴侣”挂在窗帘导轨上后，只需在遥控器上按下“打开”，窗帘伴侣会移动，并推动窗帘挂环将窗帘拉开。下列选项中，与窗帘伴侣工作原理相同的是（ ）
A．
B．
C．
D．
59．如图所示，用来研究通电导线在磁场中受到力的作用的实验装置是（ ）
A．
B．
C．
D．
60．如图中“窗窗伴倡”是一款智能家居设备，其内部有线圈与磁场，将它挂在窗帘导轨上，接通电源后窗帘伴侣就会移动，推动挂钩将窗帘拉开。其工作原理与下列实验相同的是（ ）
A．
B．
C．
D．
基本性质
磁场是一种以特殊形态客观存在的物质，既看不见，又摸不着。它对放入其中的铁、钴、镍等物质有力的作用
存在
磁体周围存在磁场，电流、运动电荷周围也存在磁场
方向
在磁场中的某点静止小磁针北极所指的方向为该点磁场的方向
在磁体外部，从北极出发，回到南极，在磁体内部是从南极出发，回到北极
探究方式
在磁场中撒一些铁屑，这些铁屑的分布显示了磁铁周围的磁场分布情况（科学方法：转换法）
磁场的描述——磁感线
画法
曲线上任意一点的切线方向都跟这一点的磁场方向一致，这些曲线叫磁感线（科学方法：模型法）
性质
磁感线是为了形象地描述磁场而人为假想出来的曲线，并不是客观存在于磁场中的真实曲线
特点
可以根据磁感线的疏密，判断磁场的强弱。磁感线密集，则磁场强，稀疏，则磁场弱
磁感线是闭合曲线且互不交叉
条形磁铁
蹄形磁铁
磁极间磁场
地磁场
通电螺线管
条形磁铁
通电螺线管
不同点
①是永磁体，磁性长期保持
①通电时有磁性，断电时无磁性
②N、S极是固定的
②N、S极与电流的方向有关
③磁性强弱是不变的
③磁性强弱与线圈匝数和电流大小等有关
相同点
①它们都有吸引铁、钴、镍等物质的性质
②通电螺线管磁极位置和条形磁铁相同
③把条形磁铁和通电螺线管挂起来都有指向性
④条形磁铁和通电螺线管都有两个磁极且都有“同名磁极相互排斥、异名磁极相互吸引”的特点
电磁铁及其特点
电磁铁是通电产生磁场的一种装置。在铁芯的外部缠绕与其功率相匹配的导电绕组，这种通有电流的线圈像磁铁一样具有磁性，即为电磁铁。我们通常把它制成条形或蹄形状，以使铁芯更加容易磁化。
电磁铁的优点
电磁铁的磁性有无可以用通、断电流控制；磁性的大小可以用电流的强弱或线圈的匝数多少来控制；也可通过改变电阻控制电流大小来控制磁性大小；它的磁极可以由改变电流的方向来控制，等等。即：磁性的强弱可以改变、磁性的有无可以控制、磁极的方向可以改变，磁性跟电流的消失而消失。
电磁铁的应用
电磁继电器、电磁起重机、电铃、磁悬浮列车、电子门锁、智能通道闸、电磁流量计等。
电磁感应现象
通电导体在磁场中受力现象
定义
闭合电路的一部分导体，在磁场中做切割磁感线运动时会产生电流，这种现象叫电磁感应现象
当放在磁场中的导体有电流通过时，（导体与磁场不平行）导体会受到磁场的作用力
原理图
影响因素
导体中感应电流的方向，跟导体运动方向和磁场方向有关
通电导体在磁场中受力的方向跟电流的方向和磁场的方向有关
能量转化
把机械能转化为电能
把电能转化为机械能
应用
发电机
电动机
元件
安装特点
作用
进户线
家庭电路有两根进户线，一根叫火线，与大地之间的电压为220V；另一根叫零线，与大地之间的电压为0，零线与火线之间的电压为220V
电流的通道
电能表
串联在干路中
用来测量家庭电路中所消耗的电能的多少
总开关
（闸刀开关）
串联在干路中，安装在电能表后
控制整个电路的通断
保险盒
（熔断器）
串联在电路中（火线上），保险丝由电阻率大、熔点低的铅锑合金制成
当电流过大时，保险丝熔断，切断电路，保护用电器
开关
与所控制的用电器串联，接在火线上
控制各支路的通断
插座
并联在电路中
用于移动用电器的供电
用电器
并联在电路中
把电能转化为其他形式的能
直流电动机
交流发电机
构造
相同
均由定子和转子组成
不同
需要换向器（两个铜质半环），外电路中有电源
用两个铜环和电刷连接电路，外电路中无电源
原理
磁场对通电线圈的作用
电磁感应现象
能量转化情况
电能转化为机械能
机械能转化为电能
电流（安）
1.25IN
1.6IN
1.8IN
2.0IN
2.5IN
3.0IN
4.0IN
8.0IN
熔断时间（秒）
不熔断
3600
1200
40
8
4.5
2.5
1.0
