专题08 电和磁-2026年浙江省中考科学一轮复习课件

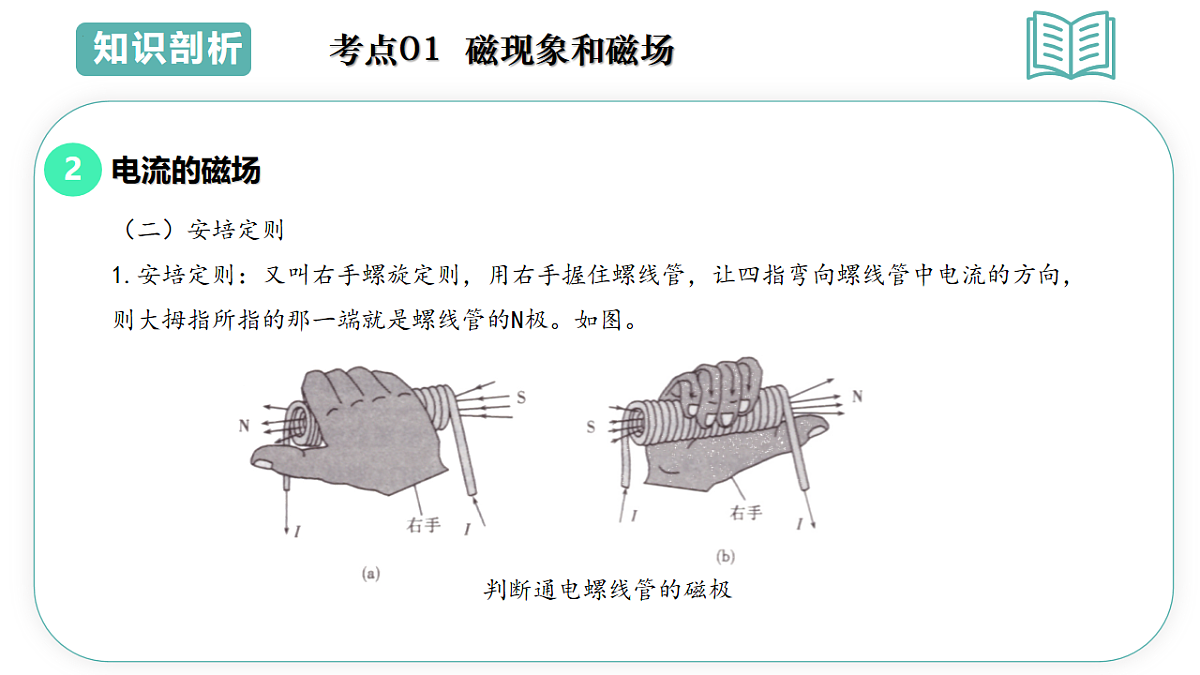

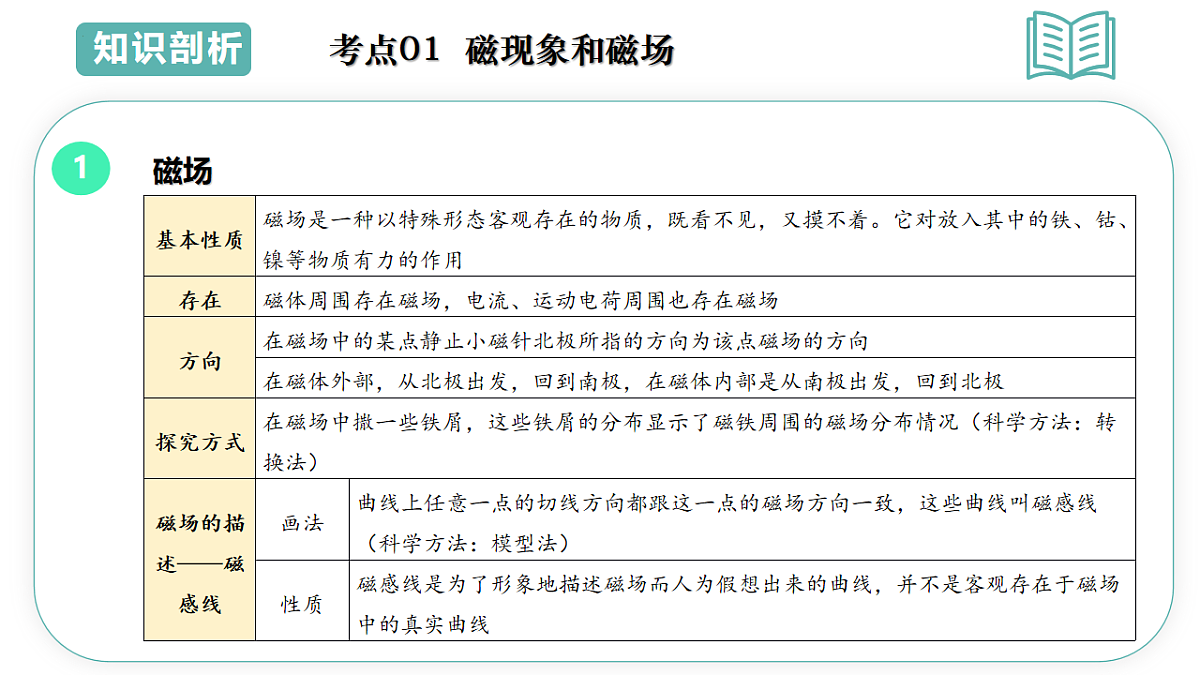

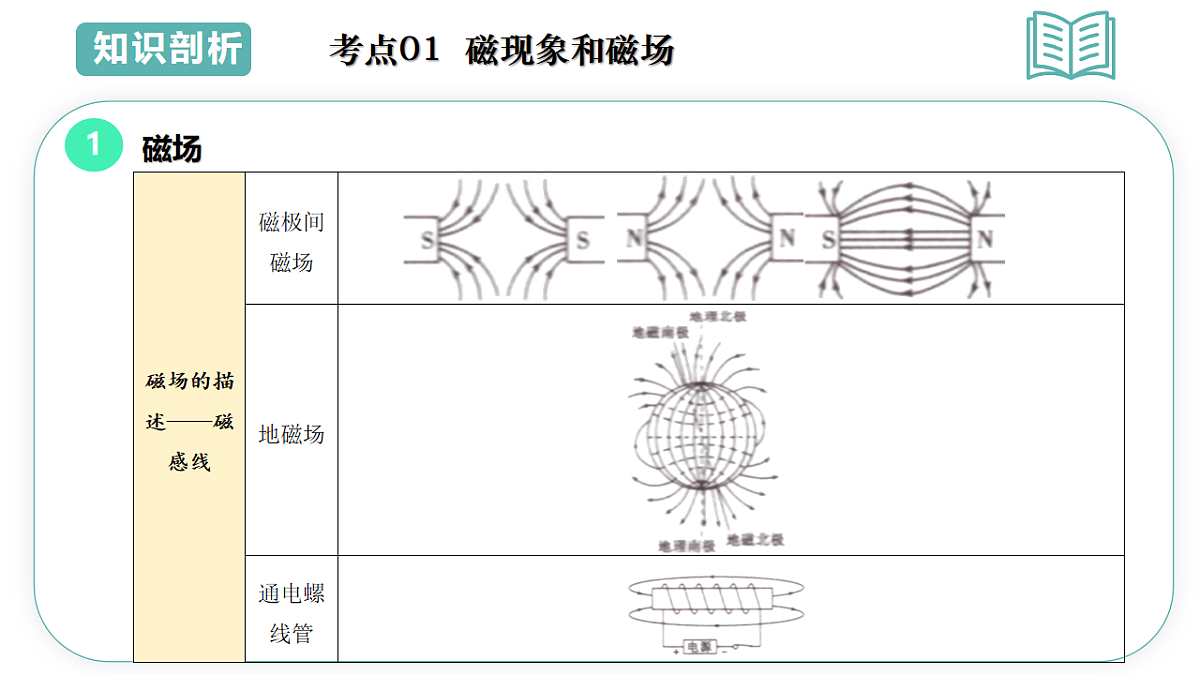

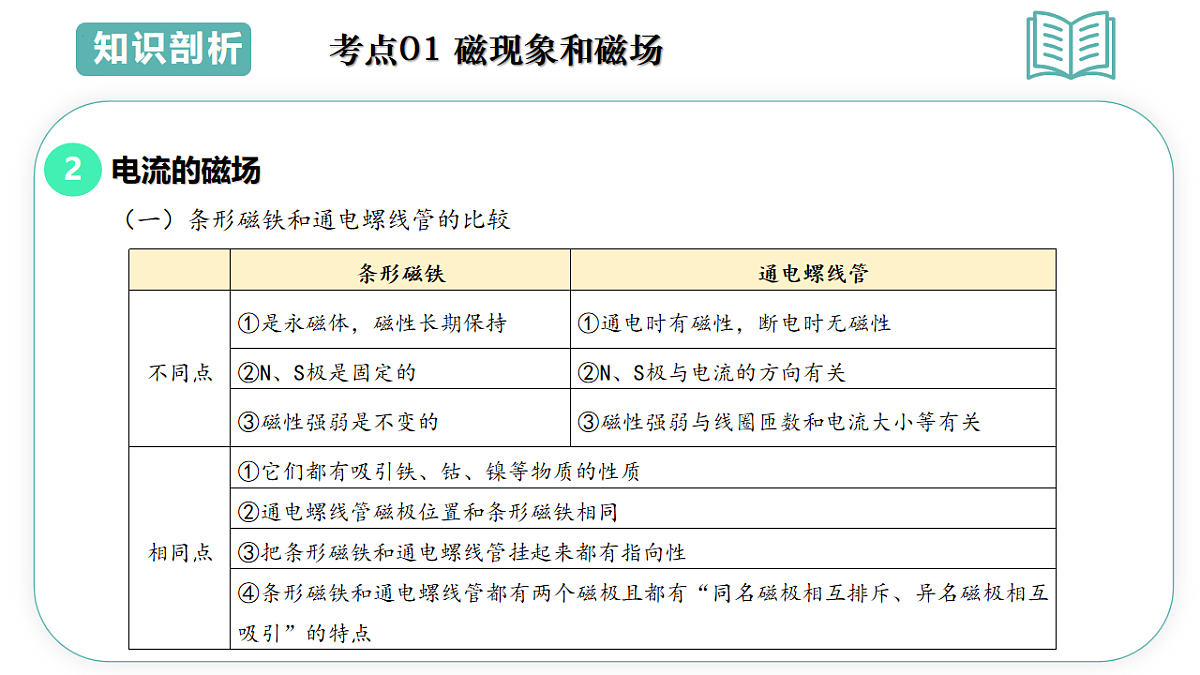

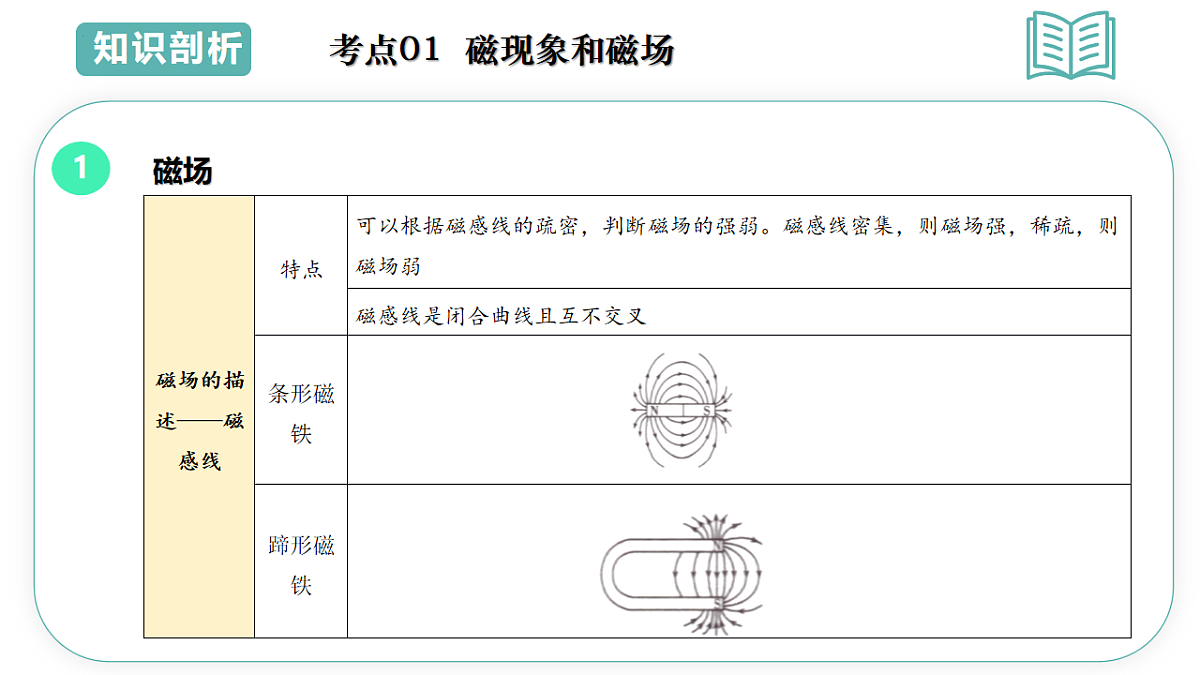

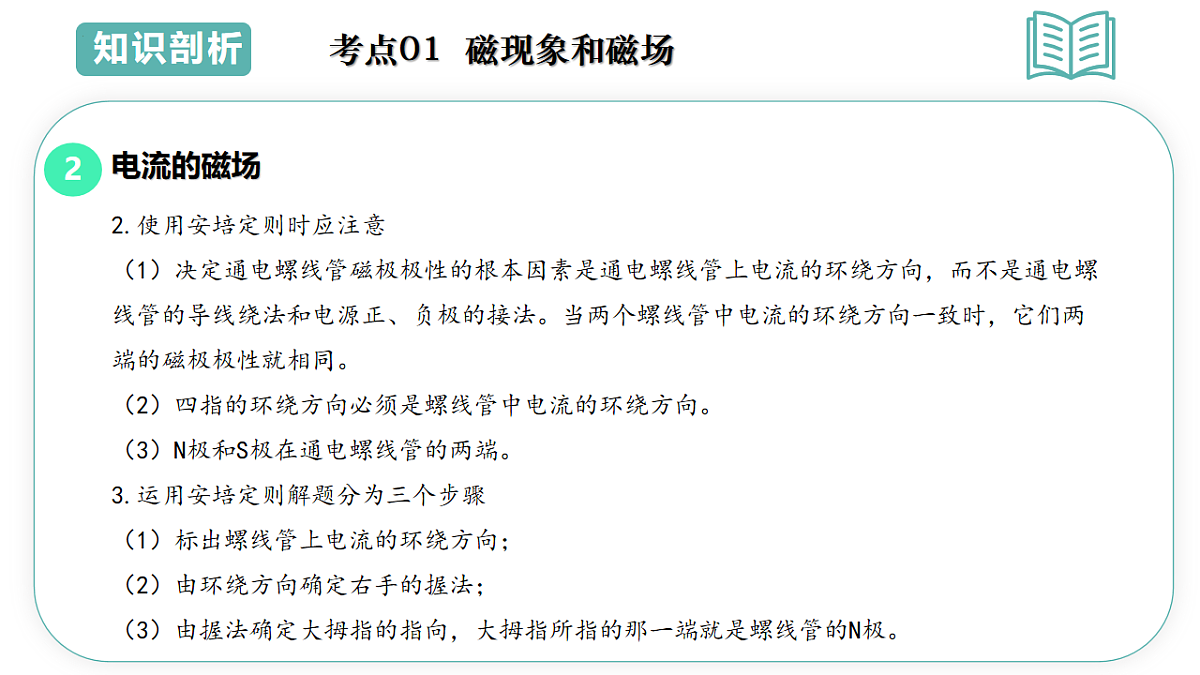

浙教版初中科学知识剖析1磁场考点01 磁现象和磁场1磁场考点01 磁现象和磁场1磁场考点01 磁现象和磁场2电流的磁场（一）条形磁铁和通电螺线管的比较考点01 磁现象和磁场2电流的磁场（二）安培定则1.安培定则：又叫右手螺旋定则，用右手握住螺线管，让四指弯向螺线管中电流的方向，则大拇指所指的那一端就是螺线管的N极。如图。判断通电螺线管的磁极考点01 磁现象和磁场2电流的磁场2.使用安培定则时应注意（1）决定通电螺线管磁极极性的根本因素是通电螺线管上电流的环绕方向，而不是通电螺线管的导线绕法和电源正、负极的接法。当两个螺线管中电流的环绕方向一致时，它们两端的磁极极性就相同。（2）四指的环绕方向必须是螺线管中电流的环绕方向。（3）N极和S极在通电螺线管的两端。3.运用安培定则解题分为三个步骤（1）标出螺线管上电流的环绕方向；（2）由环绕方向确定右手的握法；（3）由握法确定大拇指的指向，大拇指所指的那一端就是螺线管的N极。考点01 磁现象和磁场2电流的磁场（三）电磁铁及其应用考点01 磁现象和磁场2电流的磁场（四）电磁继电器电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。故在电路中起着自动调节、安全保护、转换电路等作用。考点01 磁现象和磁场1电磁感应现象与通电导体在磁场中受力现象的比较考点02 电磁感应、电动机和家庭电路2平衡位置在直流电动机中，若没有换向器，当线圈转到线圈平面与磁感线垂直的位置时，线圈相对的两边电流方向相反，所受磁场力方向相反，大小一样，阻碍线圈继续转动，线圈将最终停在这一位置不再转动，这个位置叫平衡位置。如图。考点02 电磁感应、电动机和家庭电路3电磁感应与右手定则右手定则：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一平面内；让磁感线从手心进入，并使拇指指向导线运动方向，这时四指所指的方向就是感应电流的方向。这就是判定导线切割磁感线时感应电流方向的右手定则。考点02 电磁感应、电动机和家庭电路4家庭电路的组成考点02 电磁感应、电动机和家庭电路综合训练如图所示的风力发电机工作时，线圈在磁场中旋转产生感应电流。若要增大感应电流，下列措施可行的是（　　） A．增加线圈的匝数 B．减小磁场的强度 C．降低线圈的旋转速度 D．使用横截面积更小的导线A考点01 探究电磁感应现象的条件和规律【答案】A【解答】解：风力发电机基于电磁感应原理工作，线圈在磁场中旋转切割磁感线从而产生感应电流。A、增加线圈匝数，相当于切割磁感线的导线数量增加，利于增大感应电流。所以增加线圈匝数可增大感应电流。故A符合题意。B、感应电流大小与磁场强度正相关，减小磁场强度，会使感应电流变小。故B不符合题意。C、降低线圈旋转速度，会减缓线圈切割磁感线的速度。而感应电流大小和导线切割磁感线速度正相关，速度变慢会使感应电流变小。故C不符合题意。D、选用横截面积更小的导线，导线电阻会增大。依据欧姆定律，电路中的感应电流会变小。故D不符合题意。故选：A。考点01 探究电磁感应现象的条件和规律如图所示的电路是利用光敏电阻特性设计的电路，能够实现夜晚变暗时路灯自动亮起，白天变亮时路灯自动熄灭。下列有关说法正确的是（　　）A．当控制电路断开时，电磁铁仍有磁性B．光敏电阻阻值随光照强度的增强而增大C．为了让路灯更早亮起，可将滑片适当向右移D．工作电路A端应与家庭电路的零线相连C考点02 电磁继电器的特点和应用【答案】C【解答】解：A．当控制电路断开时，电路中没有电流通过，则电磁铁没有磁性，故A错误；B．白天变亮时路灯自动熄灭，由图可知衔铁被吸下，电磁铁磁性强，控制电路中电流大，由欧姆定律可知电路总电阻变小，即光敏电阻在光照强度较大时电阻小，说明光敏电阻阻值随光照强度的增强而减小，故B错误；C．由于光敏电阻的阻值随着光照强度的增强而减小，所以更早亮，即电阻更小时亮，又由于断开衔铁的电阻一定，则电路中的电阻也一定，光敏电阻变小了，则滑动变阻器的阻值要变大，即向右移动，故C正确；D．由电路结构可知，为了用电安全，在衔铁被吸下时应断开电源，使灯泡处没有电，所以工作电路A端应与家庭电路的火线相连，故D错误。故选：C。考点02 电磁继电器的特点和应用在生活中，我们会遇到这些情况：①开关中的两个线头相碰；②插头中的两个线头相碰；③电路中增加了大功率的用电器；④户外输电线绝缘皮损坏。上述情况中，可能引起家庭电路保险丝熔断或空气开关跳闸的是（　　）A．①②B．②③C．②④D．①④B考点03 家庭电路电流过大的原因【答案】B【解答】解：（1）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大。（2）会导致用电器短路，会导致电流过大。（3）会导致用电器的总功率过大，会导致电流过大。（4）户外线短路，不会烧毁家庭电路中的保险丝。 故选B。学校志愿服务队的同学学习了电学知识后，在社区的志愿服务活动中增加了为社区居民解决电路故障的服务，深受社区居民的欢迎和赞赏。下列操作中，符合安全用电原则的是（　　）A．换灯泡：取下坏灯泡→切断电源→换上新灯泡→通电测试B．换开关：断开旧开关→取下旧开关→换上新开关→通电测试C．换插座：拆旧插座→测出火线→切断电源→装新插座→通电测试D．安装灯：测出火线→切断电源→铺设新线→装开关和灯→通电测试D考点04 安全用电原则【答案】D【解答】解：A、更换灯泡之前必须切断电源，再取下坏灯泡，换上新灯泡，最后通电测试，故A不符合安全用电原则；B、换开关之前必须切断电源，再取下旧开关，换上新开关，最后通电测试，故B不符合安全用电原则；C、换插座时，首先测出火线，然后切断电源，再取下旧插座，然后装新插座后通电测试，故C不符合安全用电原则；D、安装灯时，首先要测出火线，其次是切断电源，重新铺设线路后，装开关和灯，最后通电测试，故D符合安全用电原则。故选：D。考点04 安全用电原则如图表示家庭电路的一部分，下列相关说法中正确的是（　　）A．电能表是测量电流的仪器B．断路器应该安装在Q处而不是P处C．测电笔在检测插座接地孔时，氖管会发光D．用电器和插座并联D考点05 家庭电路的连接【答案】D【解答】解：A、电能表是测量电功的仪器，故A错误；B、断路器应该接在火线上，即P处而不是Q处，故B错误；C、测电笔在检测插座接地孔时，氖管不会发光，故C错误；D、用电器和插座之间互不影响，是并联的，故D正确。故选：D。考点05 家庭电路的连接 如图为家庭电路的部分示意图。当断开开关时，用测电笔依次检测图中四个位置，能使测电笔氖管发光的是（　　）A．① B．② C．③ D．④D考点06 测电笔的使用【答案】D【解答】解：当断开开关时，①②③都没有接触火线，氖管不会发光，④与火线是接触的，氖管会发光。故D正确，ABC错误。故选：D。故C不符合题意。故选：D。由于保险丝更换麻烦，家庭中常用断路器保护电路，当电流过大时可以自动切断电路，如图甲、乙所示为断路器工作原理，下列说法错误的是（　　）A．该断路器应安装在进户线的火线上B．双层金属片是用不同材料金属制成的C．该断路器是利用电生磁的原理工作的D．当电路断开后，双层金属片逐渐冷却复原C考点07 熔断器和保险丝【答案】C【解答】解：A、为了用电的安全，该断路器应安装在进户线的火线上，故A正确；B、双层金属片的膨胀系数不同，所以是用不同材料金属制成的，故B正确；C、断路器工作工作原理是不同材料的膨胀系数不同，故C错误；D、当电路断开后，电路中无电流，双层金属片逐渐冷却复原，故D正确。故选：C。考点07 熔断器和保险丝安全用电，幸福万家！下列情况（请勿模仿）不会发生触电事故的是（　　）A． B．C． D．D考点08 触电及触电事故的处理【答案】D【解答】解：人体触电，原因是有电流流过，形成通路。人体为导体，一边与火线相接，一边与零线相接或与大地相接，都会形成通路，图ABC中有电流流过人体，会触电，图D中没有电流流过人体，不会触电。故选：D。甲、乙为不同条形磁铁的两个磁极，弧线是部分未标方向的磁感线，如图所示。根据图中小磁针静止时的指向判断甲、乙的磁极，下列描述正确的是（　　）A．甲、乙都是N极B．甲、乙都是S极C．甲是N极，乙是S极D．甲是S极，乙是N极B考点09 磁场和磁感线及其特点【答案】B【解答】解：由磁感线分布可知两磁极相互排斥，两磁极为同名磁极，小磁针静止时N极指向乙磁极，根据磁极间相互作用规律可知乙磁极为S极，故两磁极均为S极。故选：B。为了直观地反映通电螺线管周围磁场分布，可用如图所示的磁感线表示。如果在该通电螺线管内部插入一根铁芯，则下列磁感线中能正确反映其磁场变化的是（　　）A． B．C． D．D考点10 通电螺线管的磁场【答案】D【解答】解：在通电螺线管中插入一根铁芯，铁棒被磁化，磁性增强，因此通电螺线管周围的磁感线变密，但磁场方向不变，故ABC错误，D正确。故选：D。考点10 通电螺线管的磁场在学校组织的“磁力小车弹射”比赛中，小科将条形磁铁固定在静止的小车上，电磁铁固定在水平桌面上，如图所示。为使小车运动的距离更远，下列说法正确的是（　　）A．向左移动滑动变阻器的滑片B．将接线柱c的导线改接到接线柱bC．在小车上换用磁性更强的条形磁体D．改变电源的正负极C考点11 影响电磁铁磁性强弱的因素 考点11 影响电磁铁磁性强弱的因素如图所示是一种磁性门锁的工作原理示意图：闭合开关，电磁铁吸引插销，门打开；断开开关，在弹簧的作用下，插销重新插入门锁插槽，门锁上。下列有关磁性门锁的说法错误的是（　　）A．制作插销的材料可以选择铁B．电磁铁的原理是电磁感应现象C．门锁插槽需要定期抹油以减小摩擦D．需定期更换电池，避免打不开门考点12 电磁铁的特点及应用B【答案】B【解答】解：A、铁是磁性材料，容易被电磁铁吸引，所以制作插销的材料可以选择铁，故A正确。B、电磁铁的原理是电流的磁效应，即通电导体周围存在磁场，而电磁感应现象是闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，故B错误。C、门锁插槽定期抹油，可以使接触面更光滑，从而减小摩擦，故C正确。D、磁性门锁一般由电池供电，随着使用时间的增加，电池电量会逐渐耗尽，所以需定期更换电池，避免因电池没电导致电磁铁无法工作而打不开门，故D正确。故选：B。考点12 电磁铁的特点及应用如图是由一节干电池、铜导线和强磁铁组成的简易电动机（线框上端的弯折位置与正极接触，磁铁吸附在电池负极的是S极），放手后从上往下看线圈顺时针转动，为了增大转速，以下操作可以达到目的的是（　　）A．对调电池正负极位置B．对调强磁铁南北极位置C．增加一节干电池D．减弱磁铁的磁性考点13 直流电动机的原理C【答案】C【解答】解：AB、对调电池正负极位置、对调强磁铁南北极位置，改变电流方向和磁场方向，但不能增大转速，故AB不符合题意；C、增加一节干电池后，电池的总电压会增大（如果两节电池串联）。根据欧姆定律，电压增大时，通过线圈的电流也会增大。电流增大，线圈受到的安培力也会增大，从而导致转速增大，故C正确；考点13 直流电动机的原理如图所示，当导体棒ab水平向右运动时，小磁针的N极指向右。若要使小磁针的N极指向左，则（　　）A．导体棒ab不动，蹄形磁铁竖直向上运动B．导体棒ab不动，蹄形磁铁水平向右运动C．对调蹄形磁铁磁极，导体棒ab向左运动D．对调蹄形磁铁磁极，导体棒ab向下运动考点14 电磁感应B【答案】B【解答】解：当导体棒ab水平向右运动时，切割磁感线产生感应电流，感应电流通过螺线管，螺线管产生磁场，使小磁针的N极指向右；A、导体棒ab不动，蹄形磁铁竖直向上运动，ab不能做切割磁感线运动，不能够产生感应电流，螺线管不能够产生磁场，不能使小磁针的N极指向左，故A错误；B、导体棒ab不动，蹄形磁铁水平向右运动，导体棒ab相对蹄形磁铁向左运动，切割磁感线产生的感应电流方向与原来相反，感应电流通过螺线管，螺线管产生的磁场方向与原来相反，可使小磁针的N极指向左，故B正确；C、对调蹄形磁铁磁极，导体棒ab向左运动，磁场方向改变，ab切割磁感线的方向发生改变，感应电流的方向不变，感应电流通过螺线管，螺线管产生的磁场方向不变，不能使小磁针的N极指向左，故C错误；D、对调蹄形磁铁磁极，导体棒ab向下运动，ab不能做切割磁感线运动，不能够产生感应电流，螺线管不能够产生磁场，不能使小磁针的N极指向左，故D错误。故选：B。考点14 电磁感应关于如图所示的实验，下列说法中正确的是（　　）A．移走小磁针，电流的磁场消失B．根据这一现象的原理，可制成发电机C．将导线断开，小磁针N极将指向地磁场的北极D．导线中有电流时，小磁针N极将靠近导线考点15 直线电流的磁场D【答案】D【解答】解：AB、这是模拟奥斯特实验的场景，通电导线周围存在着磁场，通过小磁针的偏转来认识电流的磁场，但即使移走小磁针，电流的磁场仍然存在；发电机的工作原理是电磁感应现象，故AB错误；C、将图中导线断开，小磁针由于地磁场的缘故，即N极将指向地理的北极（地磁的南极），而不是地磁的北极，故C错误；D、当如图所示通电时，小磁针N极垂直纸面向外且向上翘起，N极靠近导线，故D正确。故选：D。考点15 直线电流的磁场如图甲所示是一种”潜水自救装置”，其工作原理如图乙所示，反应盒中有可快速反应产生气体的两种物质，彼此分离存储。力敏电阻Rx，的阻值随潜水深度改变而改变，当达到设定的安全深度时，电磁铁吸引衔铁，反应开关接通，反应盒中两种物质混合并开始反应产生气体，气囊快速充气上浮，将潜水运动员拉回到水面，其中U为电源电压，R0为定值电阻。（1）请分析电磁铁工作时上端是　 　 极。（2）为实现以上功能，所选力敏电阻Rx，的阻值随潜水深度的增大而　 　 。考点16 安培定则S减小【答案】（1）S；（2 ）减小。【解答】解：（1）由图可知，根据安培定则可知电磁铁工作时上端是S极；（2 ）当潜水自救装置达到设定的安全深度时，电磁铁吸引衔铁，说明电磁铁磁性增强.电路中的电流增大，力敏电阻Rx的阻值减小，所以力敏电阻Rx的阻值随潜水深度的增大而减小。故答案为：（1）S；（2 ）减小。考点16 安培定则如图1为一款手压式自发电手电筒，可通过不断按压的方式自行发光，主要是利用电磁感应原理。图2为其内部主要结构。（1）该手电筒的开关上有很多条纹，这是通过增加接触面的粗糙程度来增大 　 　 。（2）按压时，内部的白色齿轮带动线圈上方黑色的X结构迅速转动，手电筒就可自行发光。据此推测X结构应是一个 　 　 。考点17 发电机的构造和原理摩擦力磁体【答案】（1）摩擦力；（2）磁体。【解答】解：（1）开关上有很多条纹，这是通过增加接触面的粗糙程度来增大摩擦力，便于操作开关；（2）根据电磁感应原理，闭合电路的一部分导体在磁场中做切割磁感线运动产生感应电流。按压时，内部的白色齿轮带动线圈上方黑色的X结构迅速转动，线圈与X之间存在相对运动且要切割磁感线才能使手电筒发光，说明X应是磁体，提供磁场。故答案为：（1）摩擦力；（2）磁体。考点17 发电机的构造和原理如图中“窗窗伴倡”是一款智能家居设备，其内部有线圈与磁场，将它挂在窗帘导轨上，接通电源后窗帘伴侣就会移动，推动挂钩将窗帘拉开。其工作原理与下列实验相同的是（　　）A． B．C． D．考点18 磁场对通电导线的作用B【答案】B【解答】解：A、图为奥斯特实验装置图，说明通电导线周围存在磁场，故A错误；B、闭合开关，导体在磁场中受力运动，是电动机的原理图，故B正确；C、图为探究电磁铁磁性强弱与线圈匝数的关系图，说明电流一定时，匝数越多，电磁铁磁性越强，故C错误；D、图为探究电磁感应实验装置图，说明闭合电路部分导体切割磁感线时会产生感应电流，故D错误。故选：B。考点18 磁场对通电导线的作用
