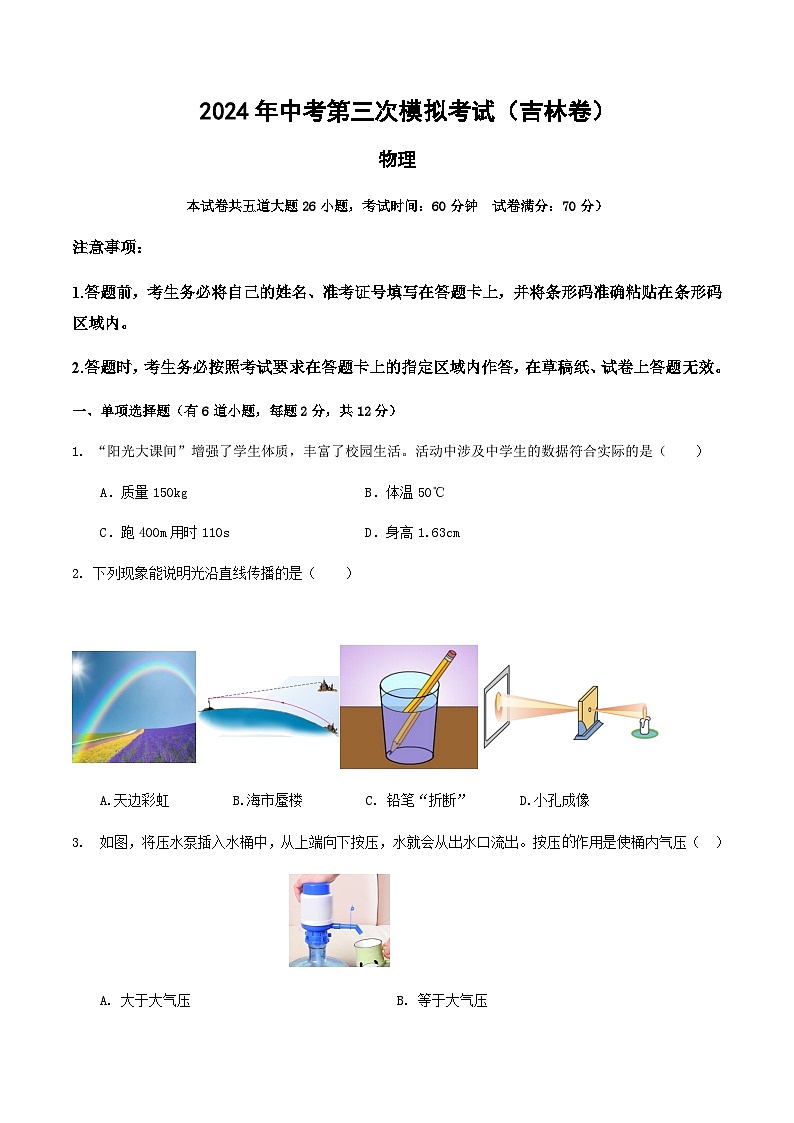

2024年中考物理（吉林）第三次模拟考试（含答案）

这是一份2024年中考物理（吉林）第三次模拟考试（含答案），共29页。
注意事项：
1.答题前，考生务必将自己的姓名、准考证号填写在答题卡上，并将条形码准确粘贴在条形码区域内。
2.答题时，考生务必按照考试要求在答题卡上的指定区域内作答，在草稿纸、试卷上答题无效。
一、单项选择题（有6道小题，每题2分，共12分）
1. “阳光大课间”增强了学生体质，丰富了校园生活。活动中涉及中学生的数据符合实际的是（ ）
A．质量150kgB．体温50℃
C．跑400m用时110sD．身高1.63cm
2. 下列现象能说明光沿直线传播的是（ ）

A.天边彩虹 B.海市蜃楼 C. 铅笔“折断” D.小孔成像
3. 如图，将压水泵插入水桶中，从上端向下按压，水就会从出水口流出。按压作用是使桶内气压（ ）

A. 大于大气压B. 等于大气压
C. 小于大气压D. 变为零

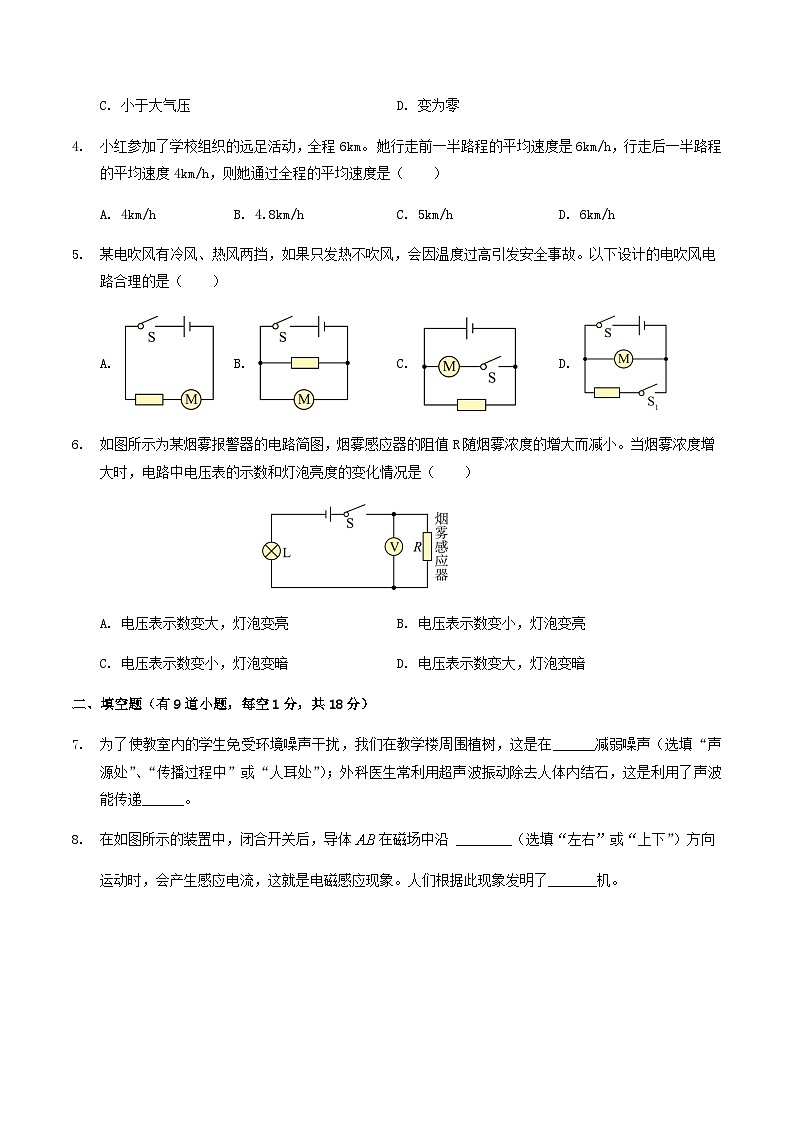

4. 小红参加了学校组织的远足活动，全程6km。 她行走前一半路程的平均速度是6km/h，行走后一半路程的平均速度4km/h，则她通过全程的平均速度是（ ）
A. 4km/hB. 4.8km/hC. 5km/hD. 6km/h
5. 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）
A. B. C. D.
6. 如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）

A. 电压表示数变大，灯泡变亮B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗D. 电压表示数变大，灯泡变暗
二、填空题（有9道小题，每空1分，共18分）
7. 为了使教室内的学生免受环境噪声干扰，我们在教学楼周围植树，这是在______减弱噪声（选填“声源处”、“传播过程中”或“人耳处”）；外科医生常利用超声波振动除去人体内结石，这是利用了声波能传递______。

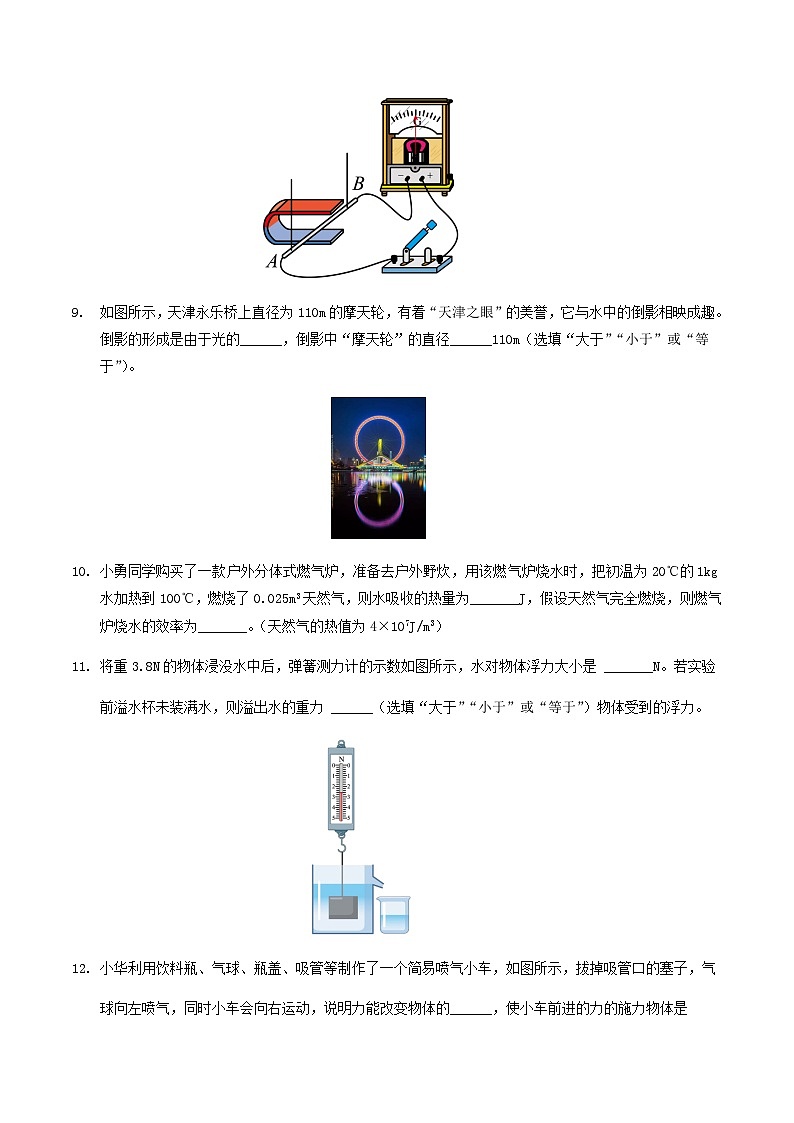

8. 在如图所示的装置中，闭合开关后，导体在磁场中沿 ________（选填“左右”或“上下”）方向
运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了_______机。

9. 如图所示，天津永乐桥上直径为110m的摩天轮，有着“天津之眼”的美誉，它与水中的倒影相映成趣。倒影的形成是由于光的______，倒影中“摩天轮”的直径______110m（选填“大于”“小于”或“等于”）。

10. 小勇同学购买了一款户外分体式燃气炉，准备去户外野炊，用该燃气炉烧水时，把初温为20℃的1kg水加热到100℃，燃烧了0.025m3天然气，则水吸收的热量为_______J，假设天然气完全燃烧，则燃气炉烧水的效率为_______。（天然气的热值为4×107J/m3）
11. 将重3.8N的物体浸没水中后，弹簧测力计的示数如图所示，水对物体浮力大小是 _______N。若实验
前溢水杯未装满水，则溢出水的重力 ______（选填“大于”“小于”或“等于”）物体受到的浮力。

12. 小华利用饮料瓶、气球、瓶盖、吸管等制作了一个简易喷气小车，如图所示，拔掉吸管口的塞子，气
球向左喷气，同时小车会向右运动，说明力能改变物体的______，使小车前进的力的施力物体是______。

13. 如图所示是实验室的验电器，它的工作原理是同种电荷_____，验电器的金属箔所带的电荷量越多，金
属箔的张角_______，验电器不能直接检验物体带哪种电荷。

14. 如图所示，用动滑轮将物体匀速提升0.2m，绳子自由端的拉力F为6N，则拉力F所做的功为______J。
如果使用该滑轮提升更重的物体，机械效率会______（选填“增大”或“减小”）。

15. 如图所示是某电蒸锅的内部简化电路图，R1=484Ω、R2=44Ω。当S1、S2均闭合时，通过R1、R2的电流之
比 =_______，使用加热档5min电蒸锅产生的热量是______J。

三、计算题（有2道题，每题5分，共10分）
16. 如图所示是百色起义纪念公园内的一块景观石，其质量为5200kg，体积为2m3，景观石与底座的接触面
积为1.3m2。求：

（1）景观石的密度；
（2）景观石对底座的压强。
17. 如图所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电压表的
示数为2V。求：

（1）电阻R2的阻值；
（2）电阻R1消耗的电功率。
四、简答题（有3道小题，每题2分，共6分）
18. 做饭时，妈妈不小心将胡椒粉撒到了粗粒盐盒里，她想将胡椒粉与盐分离，苦于没有办法。小玉急中生智，拿了一根筷子在毛皮上摩擦几下，然后将筷子靠近胡椒粉，胡椒粉被吸到筷子上，成功地将其与粗粒盐分开。请回答：
（1）小玉选用筷子是金属的还是塑料的？
（2）请解释胡椒粉与粗粒盐分开的原因。
19. 鞍山籍自由式滑雪运动员徐梦桃在北京冬奥会上获得冠军。如图所示是她比赛中的部分运动轨迹。
（1）徐梦桃比赛时穿的滑雪板为什么设计得又宽又大？
（2）她能从B点继续向上运动到C点的原因是什么？此运动过程中能量是怎样转化的？（不计空气阻力）

李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其它大功率用电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器存在什么安全隐患。
五、作图、实验与探究题（有6道题，第21题含3小题，每小题2分，第22--26题每空1分。共24分）
21. 按要求完成作图
（1）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，并标出折射角的角度大小。

（2）如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F1及其力臂l1；

（3）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。

22. （3分）图甲中，试管装有适量碎冰，用酒精灯对烧杯中足量的水进行加热，用温度计测量不同时刻冰的温度值，冰的温度随时间变化的图像如图乙。
（1）甲图中温度计示数为______℃；

（2）根据图乙可知冰属于______（选填“晶体”、“非晶体”）；
（3）de阶段试管中水______（选填“正在”、“没有”）沸腾。
（3分）在“探究凸透镜成像规律”实验中，有如下操作：
（1）实验前，小刚利用“平行光聚焦法”（如图甲所示）粗略测出凸透镜的焦距。焦距越小，凸透镜
对光的会聚作用越_____（选填“强”或“弱”）；

（2）小刚将（1）中测过焦距的凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙所示，欲使光屏
上成一个清晰的实像，应将光屏________（选填“靠近”或“远离”）凸透镜；
（3）通过步骤（2）的调整，光屏上出现了清晰的像后，某同学将自己的近视眼镜取下来放在蜡烛和
凸透镜之间，发现光屏上的像变模糊了，此时他应将蜡烛_________（选填“靠近”或“远离”）凸透镜，光屏上才能再次成清晰的像。
24. （3分）小亮学习了液体压强知识后，猜想：液体内部某点的压强跟该点到容器底的距离有关。为此，他利用液体压强计、水、烧杯等相同的两套器材进行对比验证，实验情况如图所示。

（1）小亮向小明介绍自己的实验推理过程：在甲、乙两烧杯中，A、B两点到烧杯底部的距离是不同的；
通过观察压强计U型管两侧液面高度差，判断出pA________pB；由此可以得出结论：液体内部某点压强与该点到容器底部距离有关；
（2）小明反驳说：你在实验中没有控制________相同，所以你的结论是错误的。在你的实验基础上，
________（选填序号），才能得出正确结论。
A．把甲杯中的探头上移5cm或把乙杯中的探头下移5cm
B.从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水
25. （4分）如图甲是小明用伏安法测量额定电压为2. 5V小灯泡电阻的实物图。

丙
（1）用笔画线代替导线，补画一根导线将图甲中的实物电路连接完整_________；
（2）实验中当滑动变阻器的滑片滑到某位置时，电压表示数如图乙所示为_______V，此时电流表的示数为0. 200A，此时小灯泡的电阻为________Ω；
（3）如图丙是小明设计的实验数据记录表，该表格存在的不足之处是_________。
26. （5分）某兴趣小组在探究“滑动摩擦力的大小与什么因素有关”时，用同一木块分别做了如图所示的甲、乙、丙三次实验。

（1）甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块，根据二力平衡知识，弹簧测力计对木块的拉力大小______滑动摩擦力的大小（选填“大于”、“等于”或“小于”）；
（2）通过对比甲、乙两次实验可知：在接触面的粗糙程度相同时，______越大，滑动摩擦力越大；
（3）通过对比______两次实验可知：在压力相同时，接触面越粗糙，滑动摩擦力越大；
（4）兴趣小组的同学利用甲图实验装置继续探究滑动摩擦力与速度的关系，改变拉动木块的速度，进行实验，记录的实验数据如下表：

分析实验数据可知：滑动摩擦力的大小与物体运动的速度______（选填“有关”或“无关”）；
（5）小组交流讨论时发现：在实验中很难使木块做匀速直线运动，于是小伟设计了如图丁所示的实验装置，该装置的优点是______长木板B做匀速直线运动（选填“需要”或“不需要”）。
2024年中考第三次模拟考试（吉林卷）
物理·全解全析
本试卷共五道大题26小题，考试时间：60分钟 试卷满分：70分）
注意事项：
1.答题前，考生务必将自己的姓名、准考证号填写在答题卡上，并将条形码准确粘贴在条形码区域内。
2.答题时，考生务必按照考试要求在答题卡上的指定区域内作答，在草稿纸、试卷上答题无效。
一、单项选择题（有6道小题，每题2分，共12分）
1. “阳光大课间”增强了学生体质，丰富了校园生活。活动中涉及中学生的数据符合实际的是（ ）
A．质量150kgB．体温50℃
C．跑400m用时110sD．身高1.63cm
【答案】C
【解析】此题考查对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实
际的选项。
A. 成年人的质量在65kg左右，中学生的质量比成年人小一些，在50kg左右。故A不符合实际；
B.正常情况下，人的体温在37℃左右，变化幅度很小。故B不符合实际；
C.中学生跑800m的时间在220s左右。跑400m的时间在110s左右。故C符合实际；
D.成年人的身高在170cm左右，中学生的身高略小于成年人，在163cm左右。故D不符合实际。
【点评】物理学中，对各种物理量的估算能力，是我们应该加强锻炼的重要能力之一，这种能力的提
高，对我们的生活同样具有很大的现实意义。
2. 下列现象能说明光沿直线传播的是（ ）

A.天边彩虹 B.海市蜃楼 C. 铅笔“折断” D.小孔成像
【答案】D
【解析】A．天边彩虹是光的色散现象，由光的折射形成的，故A不符合题意；
B．海市蜃楼是光的折射形成的虚像，故B不符合题意；
C．铅笔“折断”是由光的折射形成的，故C不符合题意；
D．小孔成像是由光的直线传播形成的倒立的实像，故D符合题意。故选D。
3. 如图，将压水泵插入水桶中，从上端向下按压，水就会从出水口流出。按压作用是使桶内气压（ ）

A. 大于大气压B. 等于大气压
C. 小于大气压D. 变为零
【答案】A
【解析】将压水泵插入水桶中，从上端向下按压，桶内空气变多，气压变大，当桶内水面上方气体
压强大于大气压时，水就会在桶内气压的作用下从出水口流出。故A符合题意，BCD不符合题意。
4. 小红参加了学校组织的远足活动，全程6km。 她行走前一半路程的平均速度是6km/h，行走后一半路程的平均速度4km/h，则她通过全程的平均速度是（ ）
A. 4km/hB. 4.8km/hC. 5km/hD. 6km/h
【答案】B
【解析】她行走前一半路程的时间
行走后一半路程的时间
她通过全程的平均速度是
故B符合题意，ACD不符合题意。故选B。
5. 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（ ）
A. B. C. D.
【答案】D
【解析】A．若开关闭合，只有热风，故A不符合题意；
B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；
C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；
D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。
6. 如图所示为某烟雾报警器的电路简图，烟雾感应器的阻值R随烟雾浓度的增大而减小。当烟雾浓度增大时，电路中电压表的示数和灯泡亮度的变化情况是（ ）

A. 电压表示数变大，灯泡变亮B. 电压表示数变小，灯泡变亮
C. 电压表示数变小，灯泡变暗D. 电压表示数变大，灯泡变暗
【答案】B
【解析】由电路图可知，灯泡与烟雾感应器串联，电压表测烟雾感应器两端的电压，电流表测电路中
的电流，当烟雾浓度增大时，烟雾感应器的阻值变小，所以电路中的总电阻变小，由可知，电
路中的电流变大，再由可知，灯泡两端电压变大，灯泡变亮，又因串联电路中总电压等于各分
电压之和，所以烟雾感应器两端电压变小，即电压表示数变小。故选B。
二、填空题（有9道小题，每空1分，共18分）
7. 为了使教室内的学生免受环境噪声干扰，我们在教学楼周围植树，这是在______减弱噪声（选填“声源处”、“传播过程中”或“人耳处”）；外科医生常利用超声波振动除去人体内结石，这是利用了声波能传递______。
【答案】 传播过程中 能量
【解析】在教学楼周围植树，浓密的树叶可以吸收或反射噪声，这是在传播过程中减弱噪声。
由于超声波具有方向性好、能量易于集中的特点，可以利用超声波振动除去人体内结石，这是利用了
声波能传递能量。
8. 在如图所示的装置中，闭合开关后，导体在磁场中沿 ________（选填“左右”或“上下”）方向
运动时，会产生感应电流，这就是电磁感应现象。人们根据此现象发明了_______机。

【答案】 左右 发电
【解析】如图所示，磁感线是竖直方向，当AB左右运动时，会切割磁感线，产生感应电流，是电磁感
应现象。发电机是根据电磁感应原理制造而成。
9. 如图所示，天津永乐桥上直径为110m的摩天轮，有着“天津之眼”的美誉，它与水中的倒影相映成趣。倒影的形成是由于光的______，倒影中“摩天轮”的直径______110m（选填“大于”“小于”或“等于”）。

【答案】 反射 等于
【解析】摩天轮在水中形成的倒影属平面镜成像，平面镜成像是由于光的反射形成的。
根据平面镜成像的特点，平面镜所成的像的大小与物体的大小相等，所以倒影中“摩天轮”的直径等
于摩天轮的直径110m。
10. 小勇同学购买了一款户外分体式燃气炉，准备去户外野炊，用该燃气炉烧水时，把初温为20℃的1kg水加热到100℃，燃烧了0.025m3天然气，则水吸收的热量为_______J，假设天然气完全燃烧，则燃气炉烧水的效率为_______。（天然气的热值为4×107J/m3）
【答案】 3.36×105 33.6%
【解析】由Q=cmΔt可得，水吸收的热量为
Q吸=cmΔt=4.2×103J/(kg·℃)×1kg×(100℃-20℃)=3.36×105J
由题意可知，天然气完全燃烧释放的热量为
Q放=4×107J/m3×0.025m3=1×106J
则燃气炉烧水的效率为
11. 将重3.8N的物体浸没水中后，弹簧测力计的示数如图所示，水对物体浮力大小是 _______N。若实验
前溢水杯未装满水，则溢出水的重力 ______（选填“大于”“小于”或“等于”）物体受到的浮力。

【答案】 1.2 小于
【解析】由图知，弹簧测力计的分度值是0.2N，示数为2.6N，则水对物体浮力大小
F浮=G-F=3.8N-2.6N=1.2N
若实验前溢水杯未装满水，则排开的水没有全部溢出水杯，故溢出水的重力小于排开水的重力，根据
阿基米德原理可知浮力等于排开水的重力，所以溢出水的重力小于物体受到的浮力。
12. 小华利用饮料瓶、气球、瓶盖、吸管等制作了一个简易喷气小车，如图所示，拔掉吸管口的塞子，气
球向左喷气，同时小车会向右运动，说明力能改变物体的______，使小车前进的力的施力物体是______。

【答案】 运动状态 喷出的气体
【解析】气球向左喷气，同时小车受到气体的反作用力，从而向右运动，说明物体间力的作用是相互
的；在这个力的作用下，小车向右运动，同时也能说明力可以改变物体的运动状态，使小车前进的力
的施力物体是喷出的气体。
13. 如图所示是实验室的验电器，它的工作原理是同种电荷_____，验电器的金属箔所带的电荷量越多，金
属箔的张角_______，验电器不能直接检验物体带哪种电荷。

【答案】 互相排斥 越大
【解析】对物体进行检验时，先将物体放在金属球上，只要物体有带电的情况下，电荷就会移动到金
属箔上面，因为金属箔的电量和电荷相同，故由同种电荷相互排斥可知，金属箔会张开。
验电器的金属箔所带的电荷量越多，则电荷间的相互排斥力越大，故金属箔的张角也越大。
验电器只能检验物体是否带电，但不能检验物体带哪种电荷。
14. 如图所示，用动滑轮将物体匀速提升0.2m，绳子自由端的拉力F为6N，则拉力F所做的功为______J。
如果使用该滑轮提升更重的物体，机械效率会______（选填“增大”或“减小”）。

【答案】 2.4 增大
【解析】如图示数，动滑轮上有2条绳，故n=2，物体匀速提升0.2m，则绳子自由端移动的距离为
则拉力F所做的功为
如果使用该滑轮提升更重的物体，有用功增大，额外功不变，则有用功占总功的比例增大，根
可知，使用该滑轮提升更重的物体机械效率会增大。
15. 如图所示是某电蒸锅的内部简化电路图，R1=484Ω、R2=44Ω。当S1、S2均闭合时，通过R1、R2的电流之
比 =_______，使用加热档5min电蒸锅产生的热量是______J。

【答案】
【解析】当S1、S2均闭合时，R1与R2并联，通过R1、R2的电流之比
根据可知，电源电压一定，总电阻越小，功率越大，故当开关都闭合时，两个电阻并联工作，
此时的为加热档，加热档功率为
使用加热档5min电蒸锅产生的热量是
三、计算题（有2道题，每题5分，共10分）
16. 如图所示是百色起义纪念公园内的一块景观石，其质量为5200kg，体积为2m3，景观石与底座的接触面
积为1.3m2。求：

（1）景观石的密度；
（2）景观石对底座的压强。
【答案】（1）2.6×103kg/m3；（2）4×104Pa
【解析】（1）由可知，当质量为5200kg，体积为2m3时，景观石的密度为
（2）由可知，景观石的重力为
因为景观石放置在水平地面上，则它对地面的压力为
由可知，景观石对底座的压强为
17. 如图所示的电路中，电源两端电压为6V并保持不变，电阻R1的阻值为10Ω。闭合开关S后，电压表的
示数为2V。求：

（1）电阻R2的阻值；
（2）电阻R1消耗的电功率。
【答案】（1）5Ω；（2）1.6W
【解析】（1）已知电源电压为U电源=6V，电阻R2两端的电压为U2=2V，则电阻R1两端的电压为
由于电阻R1和R2串联，电流处处相等，所以流过电阻R2的电流为
电阻R2的阻值为
（2）电阻R1消耗的电功率
答：（1）电阻R2的阻值5Ω；
（2）电阻R1消耗的电功率1.6W。
四、简答题（有3道小题，每题2分，共6分）
18. 做饭时，妈妈不小心将胡椒粉撒到了粗粒盐盒里，她想将胡椒粉与盐分离，苦于没有办法。小玉急中生智，拿了一根筷子在毛皮上摩擦几下，然后将筷子靠近胡椒粉，胡椒粉被吸到筷子上，成功地将其与粗粒盐分开。请回答：
（1）小玉选用筷子是金属的还是塑料的？
（2）请解释胡椒粉与粗粒盐分开的原因。
【答案】（1）塑料；（2）见解析。
【解析】（1）金属筷子与毛皮摩擦后，会因为摩擦起电而带电。但金属有良好的导电性。而人与大地都是导体，所以摩擦产生的电荷会通过人体流入大地，它就无法吸引轻小物体了。故此处一定时塑料筷子。
（2）塑料筷子经过毛皮摩擦后带上电，带电体具有吸引轻小物体的性质，而食盐密度大，相对较重，因此带电的筷子将轻小的胡椒粉吸出。
19. 鞍山籍自由式滑雪运动员徐梦桃在北京冬奥会上获得冠军。如图所示是她比赛中的部分运动轨迹。
（1）徐梦桃比赛时穿的滑雪板为什么设计得又宽又大？
（2）她能从B点继续向上运动到C点的原因是什么？此运动过程中能量是怎样转化的？（不计空气阻力）

【答案】 （1）在压力一定时，通过增大受力面积，减小压强 （2）见详解 动能转化为重力势能
【解析】（1）徐梦桃比赛时穿的滑雪板设计得又宽又大是为了在压力一定时，通过增大受力面积，减
小压强。
（2）她能从A点运动到B点，将重力势能转化为动能，速度不断增大，到达B点后由于惯性，仍然要保持原来的运动状态继续向前运动，所以能从B点继续向上运动到C点。
从B点继续向上运动到C点，质量不变，高度增大，重力势能增大，速度减小，动能减小，所以是动能转化为重力势能。
李刚同学家里添置了一台电热水器，他建议家人不要将电热水器和其它大功率用电器同时使用，否则会存在安全隐患。请你根据所学的物理知识，解释同时使用大功率用电器存在什么安全隐患。
【答案】见解析
【解析】当电热水器和其它大功率用电器同时使用，总功率增大，当电压一定时，由公式P=UI可知，
用电器总电功率越大，总电流越大，又根据焦耳定律可知，干路电阻和通电时间一定时，总电流越大，
干路产生的热量越多，温度极易升高，容易发生火灾，造成危险。
五、作图、实验与探究题（有6道题，第21题含3小题，每小题2分，第22--26题每空1分。共24分）
21. 按要求完成作图
（1）一束激光从空气中以图示角度射入水中，其反射光线与折射光线刚好垂直。请在图中画出折射光线，并标出折射角的角度大小。

【答案】如图所示.

【解析】过入射点O的垂直于界面是法线，根据反射角等于入射角等于53°画出反射光线；反射光线
与界面的夹角为90°-53°=37°
光从空气斜射向某透明介质，折射角小于入射角画出折射光线，折射光线与反射光线垂直，则折射光
线与界面之间的夹角为90°-37°=53°
折射角为90°-53°=37°
（2）如图乙所示，杠杆处于水平平衡，支点为O，请画出A点处所受拉力F1及其力臂l1；

【答案】如图所示。
；
【解析】弹簧测力计对杠杆的拉力即为A点处所受拉力F1，过支点O作拉力F1作用线的垂直距离即为
其力臂l1，如图所示。
（3）如图所示，请根据通电螺线管上方小磁针静止时的指向，在虚线框内用箭头标出相应的电流方向和磁场方向。

【答案】如图所示.

【解析】小磁针静止时，N极向左，因同名磁极相互排斥，异名磁极相互吸引，由此可知，螺线管左侧
为S极，右侧为N极，根据磁体外部的磁场方向由N极出发进入S极标出磁感线的方向，则由右手螺旋
定则可知电流由左侧流入，即虚线框内电流方向应向下.
22. （3分）图甲中，试管装有适量碎冰，用酒精灯对烧杯中足量的水进行加热，用温度计测量不同时刻冰的温度值，冰的温度随时间变化的图像如图乙。
（1）甲图中温度计示数为______℃；

（2）根据图乙可知冰属于______（选填“晶体”、“非晶体”）；
（3）de阶段试管中水______（选填“正在”、“没有”）沸腾。
【答案】（1）-4 （2）晶体 （3）没有
【解析】（1）由图可知，温度计分度值为1℃，液面在0刻度线下面第四格处，所以示数为-4℃。
（2）由图乙可知，冰在熔化过程中，吸热温度不变，即冰有固定的熔点，属于晶体。
（3）液体沸腾的条件是：温度达到沸点且能继续吸热。de阶段试管中水温度达到了沸点，但由于温度
和烧杯内水的温度相同，无法从烧杯内水中吸热，故没有沸腾。
（3分）在“探究凸透镜成像规律”实验中，有如下操作：
（1）实验前，小刚利用“平行光聚焦法”（如图甲所示）粗略测出凸透镜的焦距。焦距越小，凸透镜
对光的会聚作用越_____（选填“强”或“弱”）；

（2）小刚将（1）中测过焦距的凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙所示，欲使光屏
上成一个清晰的实像，应将光屏________（选填“靠近”或“远离”）凸透镜；
（3）通过步骤（2）的调整，光屏上出现了清晰的像后，某同学将自己的近视眼镜取下来放在蜡烛和
凸透镜之间，发现光屏上的像变模糊了，此时他应将蜡烛_________（选填“靠近”或“远离”）凸透镜，光屏上才能再次成清晰的像。
【答案】（1）强 （2）靠近 （3）远离
【解析】（1）凸透镜对光具有会聚作用，凸透镜的焦距越小，说明焦点距离光心越近，透镜对光线的
折射作用越强。
（2）由图甲可知，凸透镜的焦距为
当凸透镜、蜡烛以及光屏放置在光具座上的位置如图乙时，物距为
则物距与焦距的关系是u>2f，根据凸透镜的成像规律可知：u>2f，则
成倒立缩小实像，所以光屏应在1倍焦距与2倍焦距之间，在光具座的60cm到70cm之间，光屏应
靠近凸透镜。
（3）将自己的近视眼镜取下来放在蜡烛和凸透镜之间，由于近视眼镜是凹透镜，对光线起发散作用，
成像远离凸透镜，所以应将光屏远离凸透镜，光屏上才能再次成清晰的像。
24. （3分）小亮学习了液体压强知识后，猜想：液体内部某点的压强跟该点到容器底的距离有关。为此，他利用液体压强计、水、烧杯等相同的两套器材进行对比验证，实验情况如图所示。

（1）小亮向小明介绍自己的实验推理过程：在甲、乙两烧杯中，A、B两点到烧杯底部的距离是不同的；
通过观察压强计U型管两侧液面高度差，判断出pA________pB；由此可以得出结论：液体内部某点压强与该点到容器底部距离有关；
（2）小明反驳说：你在实验中没有控制________相同，所以你的结论是错误的。在你的实验基础上，
________（选填序号），才能得出正确结论。
A．把甲杯中的探头上移5cm或把乙杯中的探头下移5cm
B.从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水
【答案】（1） 大于 （2）没有控制探头在液面下的深度 B
【解析】（1）液体内部的压强大小是不能直接观察出来的，可以通过U形管液面高度差来反映，高度
差越大，液体内部压强越大。
由图可知，甲装置中U形管液面高度差大于乙装置中U形管液面高度差，故pA>pB。
（2）在小亮的实验中，探头到容器底的深度不同，同时探头在液面下的深度也不相同，所以无法达到
探究目的。
要探究液体内部某点的压强跟该点到容器底的距离的关系，需控制探头在液面下的深度相同，所以可
以从甲杯中抽出5cm深的水或向乙杯中加入5cm深的水，故B符合题意，故选B。
25. （4分）如图甲是小明用伏安法测量额定电压为2. 5V小灯泡电阻的实物图。

丙
（1）用笔画线代替导线，补画一根导线将图甲中的实物电路连接完整_________；
（2）实验中当滑动变阻器的滑片滑到某位置时，电压表示数如图乙所示为_______V，此时电流表的示数为0. 200A，此时小灯泡的电阻为________Ω；
（3）如图丙是小明设计的实验数据记录表，该表格存在的不足之处是_________。
【答案】 （1） 见解析。 （2）2. 2 11 （3）只有一次实验
【解析】（1）根据伏安法测电阻的原理可知，电压表并联接入电路且测量小灯泡两端的电压，已知小灯泡的额定电压为2.5V，则电压表应该选择小量程，如图所示：
或
（2）如图乙所示，电压表选择的是小量程，分度值为0.1V，电压表示数为2.2V。
因为此时电流表的示数为0. 200A，根据欧姆定律可知，此时小灯泡的电阻为
（3）如图丙所示的表格，只列举了一组数据，进行了一次实验，结果具有偶然性。
26. （5分）某兴趣小组在探究“滑动摩擦力的大小与什么因素有关”时，用同一木块分别做了如图所示的甲、乙、丙三次实验。

（1）甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块，根据二力平衡知识，弹簧测力计对木块的拉力大小______滑动摩擦力的大小（选填“大于”、“等于”或“小于”）；
（2）通过对比甲、乙两次实验可知：在接触面的粗糙程度相同时，______越大，滑动摩擦力越大；
（3）通过对比______两次实验可知：在压力相同时，接触面越粗糙，滑动摩擦力越大；
（4）兴趣小组的同学利用甲图实验装置继续探究滑动摩擦力与速度的关系，改变拉动木块的速度，进行实验，记录的实验数据如下表：

分析实验数据可知：滑动摩擦力的大小与物体运动的速度______（选填“有关”或“无关”）；
（5）小组交流讨论时发现：在实验中很难使木块做匀速直线运动，于是小伟设计了如图丁所示的实验装置，该装置的优点是______长木板B做匀速直线运动（选填“需要”或“不需要”）。
【答案】 （1）等于 （2）压力 （3） 甲、丙 （4）无关 （5）不需要
【解析】（1）甲、乙、丙三次实验中以相同速度沿水平方向匀速拉动木块，木块受到的摩擦力和拉力是一对平衡力，拉力大小等于滑动摩擦力的大小。
（2）对比甲、乙两次实验，接触面的粗糙程度相同而压力不同，压力越大，弹簧测力计示数越大，则滑动摩擦力越大。
（3）对比甲、丙两次实验：压力相同而接触面粗糙程度不同，接触面越粗糙，弹簧测力计示数越大，滑动摩擦力越大。
（4）分析实验数据可知：木块运动的速度越来越大，但弹簧测力计示数不变，摩擦力大小不变，说明滑动摩擦力的大小与物体运动的速度无关。
（5）如图丁， 水平向左拉动长木板B，木块A相对地面静止，受到的弹簧测力计的拉力和木板的滑动摩擦力仍然是一对平衡力，此时长木板B不需要做匀速直线运动。
序号
U/V
I/A
R/Ω
1
实验次数
1
2
3
4
运动速度（m/s）
0.3
0.4
0.5
0.6
测力计示数（N）
1.2
1.2
1.2
1.2
序号
U/V
I/A
R/Ω
1
实验次数
1
2
3
4
运动速度（m/s）
0.3
0.4
0.5
0.6
测力计示数（N）
1.2
1.2
1.2
1.2
